Ford Windstar (2003). Manuel - partie 10

COMMANDE DU RHÉOSTAT D’ÉCLAIRAGE DE LA PLANCHE DE
BORD

Utilisez cette commande pour régler
l’intensité d’éclairage de la planche
de bord lorsque les phares et les
feux de stationnement sont allumés.
• Tournez la commande à fond vers

le haut pour mettre en fonction
tout l’éclairage intérieur.

• Tournez la commande à la

prochaine position (cadran de
réglage) et déplacez-la vers le
haut et vers le bas pour régler l’intensité lumineuse des témoins du
tableau de bord.

• Tournez à la première ou seconde position d’encliquetage inférieure

pour régler les témoins du tableau de bord à l’intensité maximale.

Cette commande a également d’autres fonctions qui sont activées quand
l’une des portes est ouverte :
• tournez la commande à fond vers le haut ou à la prochaine position

(cadran de réglage) pour mettre en fonction tout l’éclairage intérieur;

• tournez à la première position d’encliquetage inférieure pour activer

l’éclairage intérieur en veilleuse; l’éclairage au plafonnier restera hors
fonction et seules les lampes inférieures s’allumeront;

• la seconde position d’encliquetage inférieure (complètement vers le

bas) mettra hors fonction tout l’éclairage intérieur.

Le plafonnier ne s’allumera pas si le commutateur de commande est en
position Hors fonction.

RÉGLAGE DES PHARES

Les phares de votre véhicule ont été correctement réglés à l’usine.

Si votre véhicule a été accidenté, le réglage des phares doit être vérifié
par un technicien qualifié.

Vous aurez besoin d’une douille Torx E8 pour effectuer les réglages.

Éclairage et phares

42

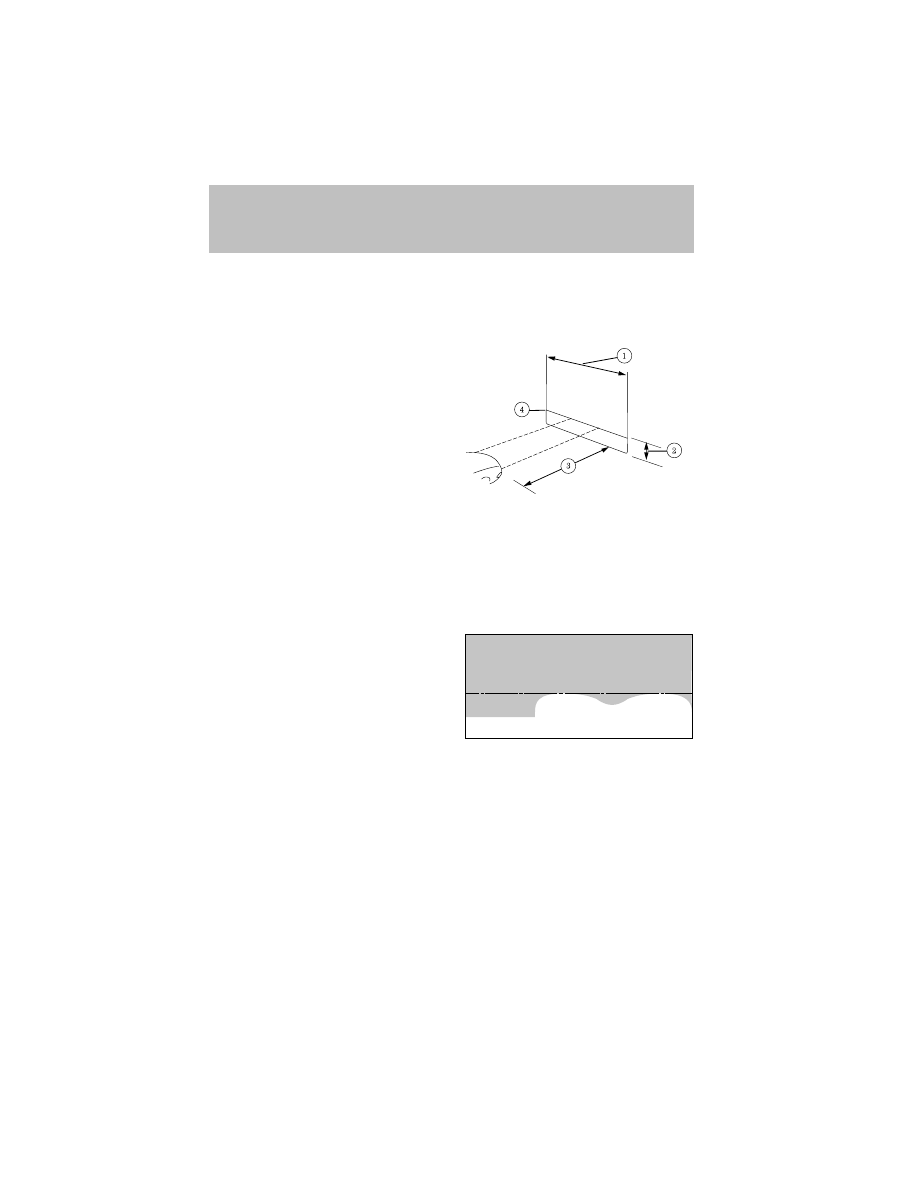

Réglage vertical

1. Stationnez votre véhicule sur une surface plane à une distance
d’environ 7,6 mètres (25 pieds) en face d’un mur ou d’une surface
verticale.
• (1) 2,4 mètres (8 pieds)
• (2) Distance du centre du phare

au sol

• (3) 7,6 mètres (25 pieds)
• (4) Ligne de repère horizontale

2. Mesurez la hauteur allant du sol au centre du phare et tracez sur le
mur ou la paroi verticale (à l’aide d’une bande de ruban-cache, par
exemple) un repère horizontal à cette hauteur, sur une largeur de
2,4 mètres (8 pieds). Le centre du phare est identifié sur le verre du
phare par un petit cercle de 3 mm.

3. Allumez les phares en mode feux de croisement pour éclairer le mur
ou la surface verticale et ouvrez le capot.

4. Sur le mur ou sur la surface qui
fait face au véhicule, vous
remarquerez que la zone de lumière
ainsi générée comporte des bandes
lumineuses de haute intensité dans
sa partie supérieure. Si les bordures
plates de cette bande lumineuse ne
sont pas au même niveau que la
ligne de repère horizontale, les
phares doivent être réglés.

5. Repérez le régleur vertical sur chaque phare et au moyen d’une douille
Torx E8, tournez le régleur dans le sens inverse des aiguilles d’une
montre (pour régler vers le haut) ou dans le sens des aiguilles d’une
montre (pour régler vers le bas), jusqu’à ce que la bande lumineuse de
haute intensité soit au même niveau que la ligne de repère horizontale.

6. LE RÉGLAGE HORIZONTAL DES PHARES DE CE VÉHICULE N’EST
PAS REQUIS ET NE PEUT PAS ÊTRE EFFECTUÉ.

7. Fermez le capot et éteignez les phares.

Éclairage et phares

43

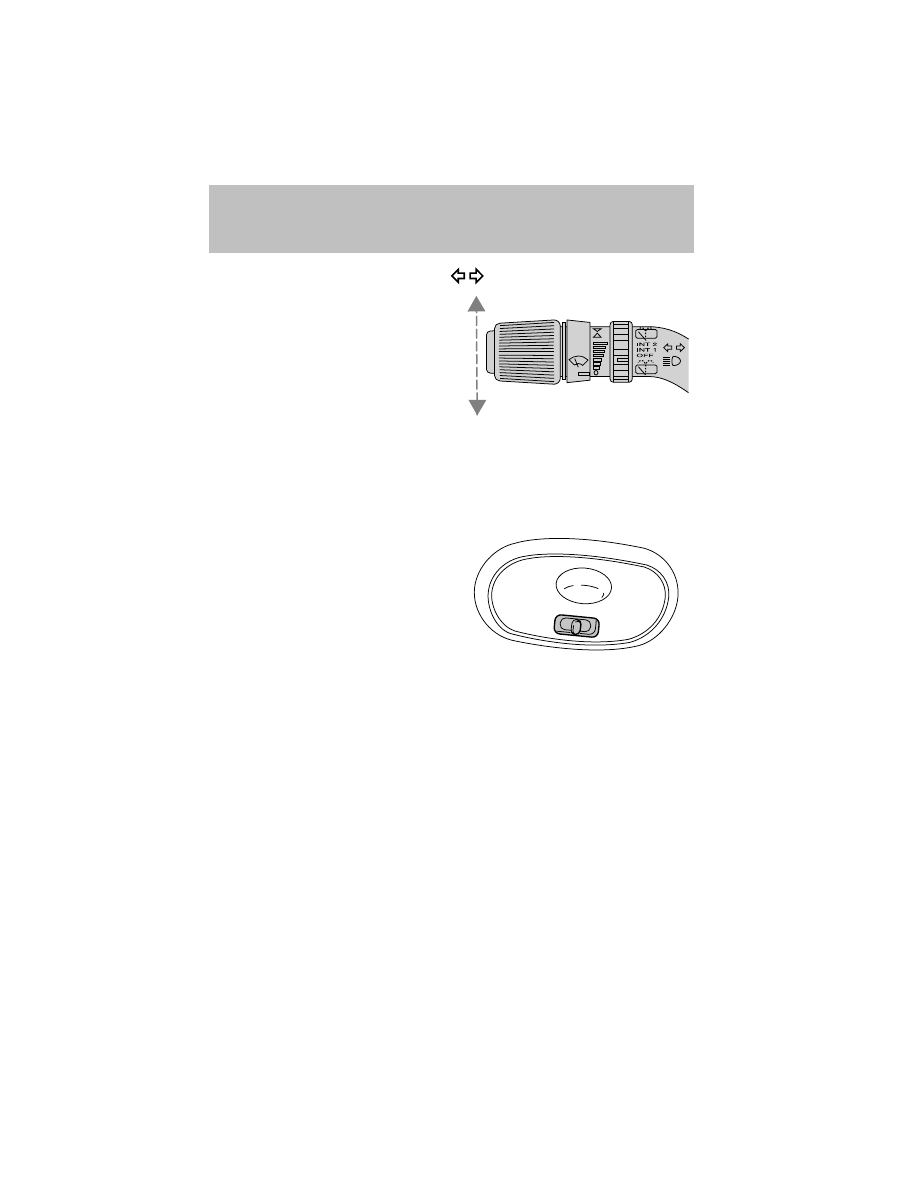

COMMANDE DES CLIGNOTANTS

• Pour activer le clignotant de

gauche, poussez le levier vers le
bas.

• Pour activer le clignotant de

droite, poussez le levier vers le
haut.

ÉCLAIRAGE INTÉRIEUR

Plafonniers (selon l’équipement)

Le plafonnier avant est logé dans la console au pavillon, entre les deux
sièges avant.

Le plafonnier reste allumé si la
commande est déplacée à la position
du côté passager. Lorsque la
commande est en position médiane,
le plafonnier ne s’allume que
lorsqu’une porte est ouverte. Si la
commande est déplacée à la position
du côté conducteur, le plafonnier ne
s’allume pas du tout.

Le plafonnier s’allume chaque fois qu’une porte avant est ouverte. Si
l’une des portes avant a été ouverte de l’extérieur, le plafonnier reste
allumé pendant 15 secondes après la fermeture de la porte. Si toute
autre porte a été ouverte de l’intérieur, le plafonnier s’éteint
immédiatement après la fermeture de la porte.

Éclairage et phares

44

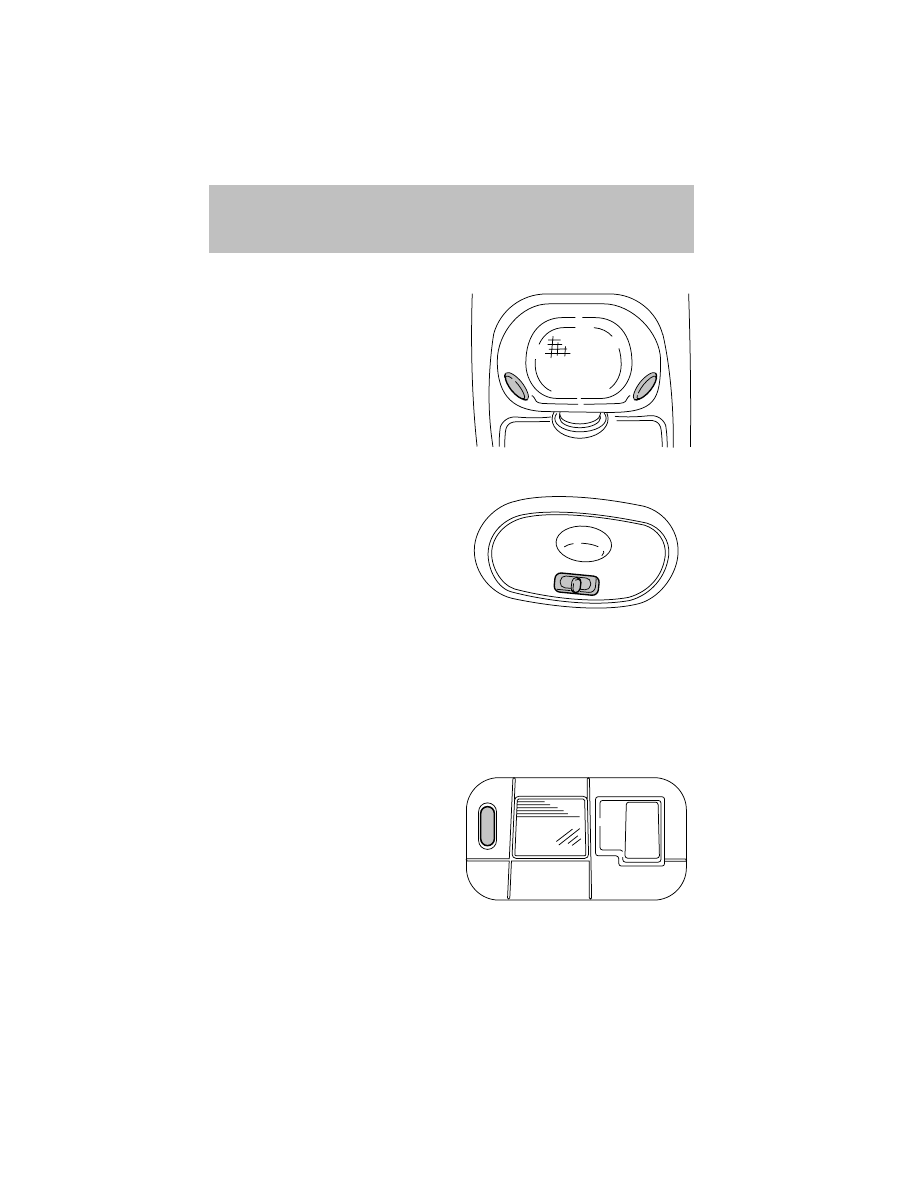

Lampes de lecture (selon l’équipement)

Les lampes de lecture et leur
contacteur sont situés sur le
plafonnier. Pour allumer une des
lampes de lecture, appuyez sur le
commutateur correspondant.

Plafonnier arrière

Le plafonnier s’allume lorsque :
• l’une des portes s’ouvre

(l’interrupteur doit aussi être à sa
position du milieu);

• la molette du rhéostat d’éclairage

de la planche de bord est
maintenue vers le haut jusqu’à ce
que la lampe d’accueil s’allume;

• l’une des touches de la télécommande d’entrée sans clé est enfoncée

alors que le commutateur d’allumage est en position Arrêt
(l’interrupteur doit aussi être à sa position du milieu).

Lorsque la clé de contact se trouve en position Accessoires ou Contact,
le plafonnier arrière peut être allumé ou éteint en faisant glisser la
commande.

Lampes d’accueil/de lecture arrière (selon l’équipement)

Les lampes d’accueil peuvent être
allumées en tout temps en appuyant
sur le commutateur à bascule.

Éclairage et phares

45
