AMPOULES

Remplacement des ampoules extérieures

Vérifiez fréquemment le fonctionnement de toutes les ampoules.

Ampoules à utiliser

Les ampoules de rechange à utiliser sont indiquées dans le tableau
ci-dessous. Les ampoules de phares doivent être identifiées par les
lettres « D.O.T. » (Department of Transportation des États-Unis) pour
l’Amérique du Nord, et par la lettre « E » pour l’Europe; ces appellations
assurent le rendement du phare, l’efficacité du faisceau lumineux et une
bonne visibilité. Les ampoules appropriées n’endommagent pas le bloc
optique, ne risquent pas d’annuler la garantie de celui-ci et procurent un
éclairage adéquat de longue durée.

Fonction

Numéro commercial

Feux de position et clignotants avant

3157 AK(ambre)

Phares de virage

3156K

Feux de position auxiliaires

912

Phares

9007

Éclairage de la plaque d’immatriculation
arrière

168

Troisième feu stop

921

Clignotants arrière

3156K

Phares de recul

3156K

Feux stop et feux arrière

3157K

Plafonnier

921

Éclairage du hayon

T-562

Lampes de lecture/plafonnier

578 (opt)

Éclairage du marchepied

T-562

Éclairage sous la planche de bord

194

Lampes d’accueil aux portes avant

168

Lampes de lecture du deuxième rang

578

Toutes les ampoules sont incolores sauf indication contraire.

Faites remplacer toutes les ampoules de la planche de bord par votre
concessionnaire.

Éclairage et phares

46

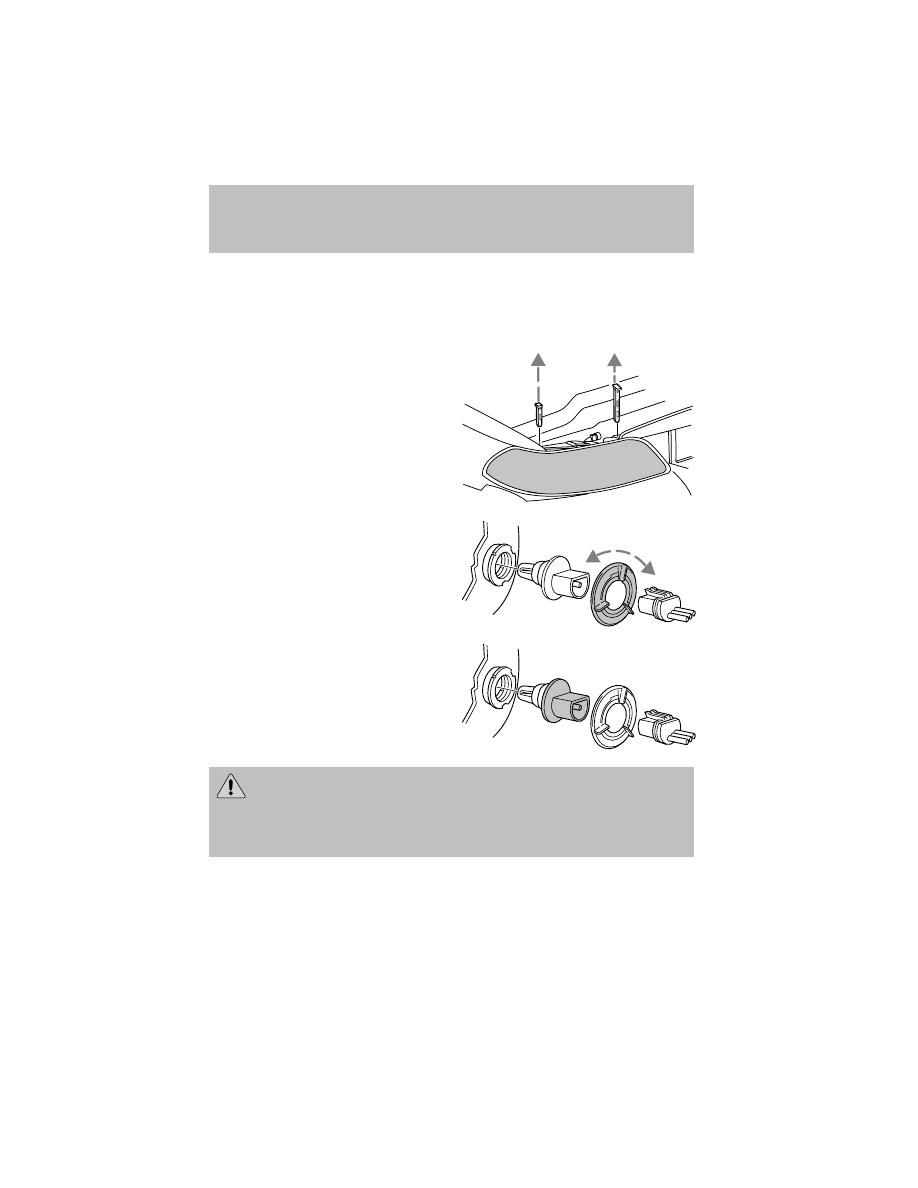

Remplacement des ampoules de phare

Pour enlever l’ampoule de phare, procédez comme suit :

1. Assurez-vous que le commutateur d’éclairage est hors fonction puis
ouvrez le capot.

2. Tirez les deux goupilles de
retenue vers le haut pour libérer le
bloc optique, puis tirez ce dernier
légèrement vers l’avant pour
exposer l’arrière de l’ampoule.

3. Débranchez le connecteur
électrique de l’ampoule en le tirant
vers l’arrière, et retirez l’anneau
d’arrêt en le tournant dans le sens
inverse des aiguilles d’une montre et
en le faisant glisser de la base en
plastique.

4. Tirez l’ampoule du bloc optique,
sans la tourner.

L’ampoule à halogène doit être gardée hors de la portée des
enfants et maniée avec précaution. Ne saisissez l’ampoule que

par sa base en plastique et ne touchez pas à l’enveloppe de verre. Les
empreintes grasses de doigts sur le verre pourraient provoquer le bris
de l’ampoule au moment de l’allumer.

Suivez ces étapes dans l’ordre inverse pour installer la nouvelle ampoule.

Éclairage et phares

47

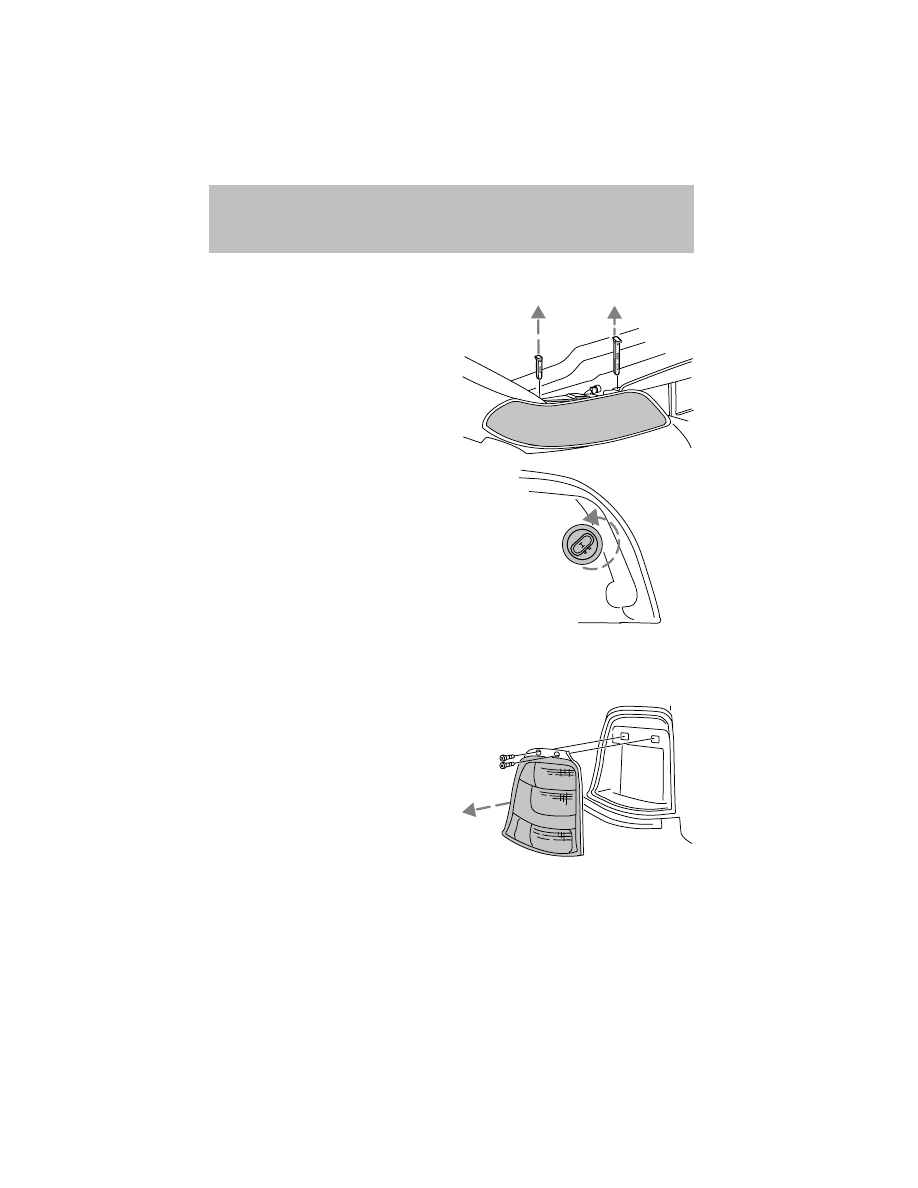

Remplacement des ampoules des feux de position et des
clignotants avant

1. Assurez-vous que le commutateur
d’éclairage est hors fonction, puis
ouvrez le capot.

2. Tirez les deux goupilles de
retenue vers le haut pour libérer le
bloc optique, puis tirez celui-ci
légèrement vers l’avant pour
accéder à la douille de l’ampoule.

3. Retirez la douille de l’ampoule en
la tournant dans le sens inverse des
aiguilles d’une montre, puis tirez
l’ampoule de la douille, sans la
tourner.

Suivez ces étapes dans l’ordre inverse pour installer la ou les nouvelles
ampoules.

Remplacement des ampoules des feux arrière/phares de
recul/clignotants arrière

1. Assurez-vous que le commutateur
d’éclairage est hors fonction, puis
ouvrez le hayon pour accéder au bloc
optique des feux arrière et retirez les
vis de fixation de ce dernier.

2. Retirez doucement le bloc optique
des feux arrière.

3. Tournez la douille de l’ampoule
dans le sens inverse des aiguilles
d’une montre et retirez-la du bloc optique.
4. Retirez l’ampoule de la douille sans la tourner et insérez une ampoule
neuve.
Suivez ces étapes dans l’ordre inverse pour installer la ou les nouvelles
ampoules.

Éclairage et phares

48

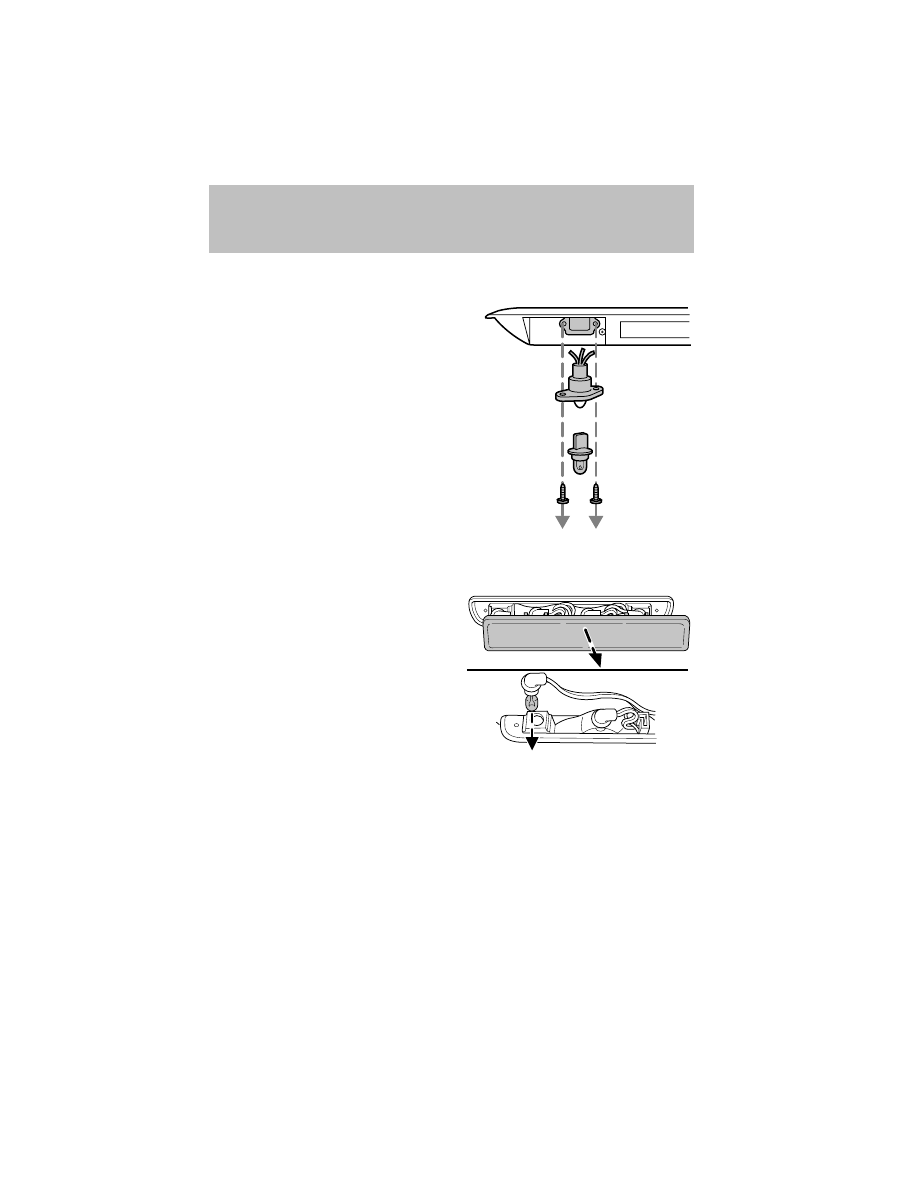

Remplacement des ampoules d’éclairage de la plaque
d’immatriculation

1. Assurez-vous que le commutateur
d’éclairage est hors fonction, puis
retirez les deux vis ainsi que le bloc
optique de plaque d’immatriculation
du hayon.

2. Enlevez la douille de l’ampoule du
bloc optique en la tirant sans la
tourner.

3. Tirez l’ampoule délicatement hors
de la douille.

Suivez ces étapes dans l’ordre inverse pour installer la ou les nouvelles
ampoules.

Remplacement des ampoules du troisième feu stop

1. Ouvrez le hayon et soulevez
doucement le couvercle d’accès de
la garniture du hayon.

2. Faites tourner la douille de
l’ampoule dans le sens contraire des
aiguilles d’une montre et retirez-la.

3. Tirez doucement l’ampoule sans
la tourner.

Suivez ces étapes dans l’ordre inverse pour installer la ou les nouvelles
ampoules.

Remplacement des ampoules des phares de virage
(selon l’équipement)

Consultez un concessionnaire ou un technicien qualifié pour procéder au
remplacement de ces ampoules.

Remplacement des ampoules des feux de position auxiliaires
(selon l’équipement)

Consultez un concessionnaire ou un technicien qualifié pour procéder au
remplacement de ces ampoules.
