Ford Transit (2017). Manuel - partie 56

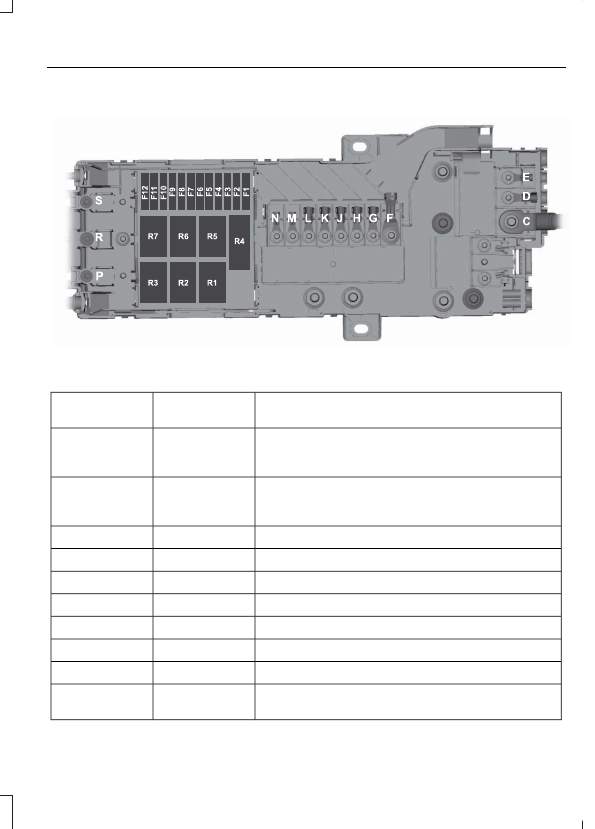

Boîte à fusibles amont

E191034

Circuits protégés

Calibre de fils-

fusibles

Fils-fusibles

Boîte à fusibles du compartiment moteur.

470A

C

Démarreur.
Alternateur.

Porte-fusibles de l'habitacle.

100A

D

Boîtier à fusibles du module de commande de
carrosserie.

Non utilisé.

-

E

Porte-fusibles de l'habitacle (SRBI BB3).

200A

F

Porte-fusibles de l'habitacle (SRB1 BB1).

100A

G

Chauffage auxiliaire - Diesel.

80A

H

Connexions de véhicule modifié (SRB F52 et F53).

80A

J

Alimentation du boîtier de raccordement moteur.

100A

K

Porte-fusibles de l'habitacle.

100A

L

Alimentation de porte-fusibles d'habitacle (Module
de commande de carrosserie).

60A

M

Circuits protégés

Calibre de fils-

fusibles

Fils-fusibles

Alimentation de porte-fusibles d'habitacle (Module
de commande de carrosserie).

60A

N

Prise de courant auxiliaire 1 (point de connexion
client).

60A

P

Prise de courant auxiliaire 2 (point de connexion
client).

60A

R

Prise de courant auxiliaire 3 (point de connexion
client).

60A

S

Porte-fusibles auxiliaire (aménagements)

Circuits protégés

Calibre de

fusible

Fusible

Non utilisé.

-

F1

Non utilisé.

-

F2

Non utilisé.

-

F3

Non utilisé.

-

F4

Alimentation du relais R4.

20A

F5

Alimentation du relais R3.

20A

F6

Alimentation du relais R2.

20A

F7

Alimentation du relais R1.

20A

F8

Non utilisé.

-

F9

Non utilisé.

-

F10

Non utilisé.

-

F11

Alimentation de commande.

3A

F12

Circuits commutés

Relais

Pour aménagement 1.

R1

Pour aménagement 2.

R2

Pour aménagement 3.

R3

Pour aménagement 4.

R4

Non utilisé.

R5

Non utilisé.

R6

Non utilisé.

R7

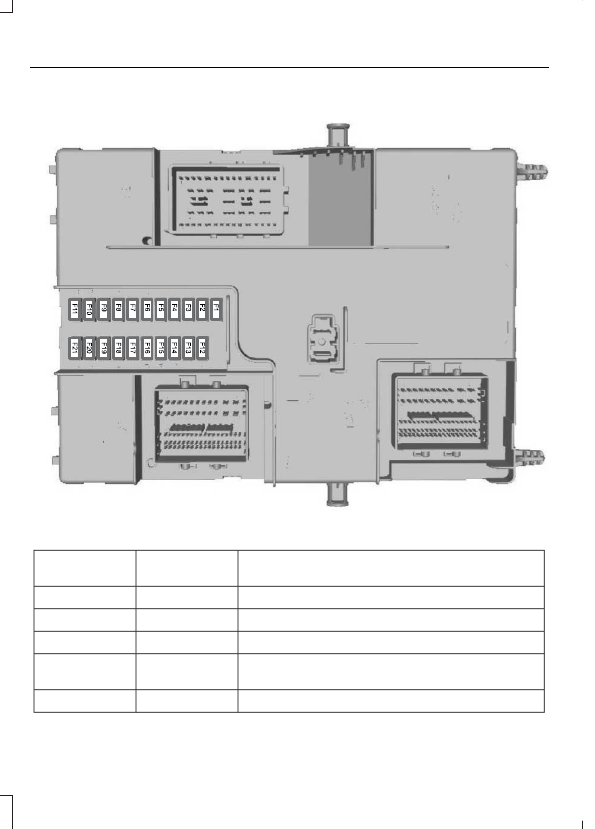

Module de commande de carrosserie

E148830

Circuits protégés

Calibre de

fusible

Fusible

Verrouillage centralisé 2.

15A

F1

Verrouillage centralisé 1.

15A

F2

Commutateur d'allumage.

15A

F3

Module de commande d'aide au stationnement.

5A

F4

Dispositif d'interverrouillage frein-levier sélecteur.

Module du détecteur de pluie.

5A

F5
