Ford Transit (2017). Manuel - partie 54

TABLEAU DE SPÉCIFICATIONS DES FUSIBLES

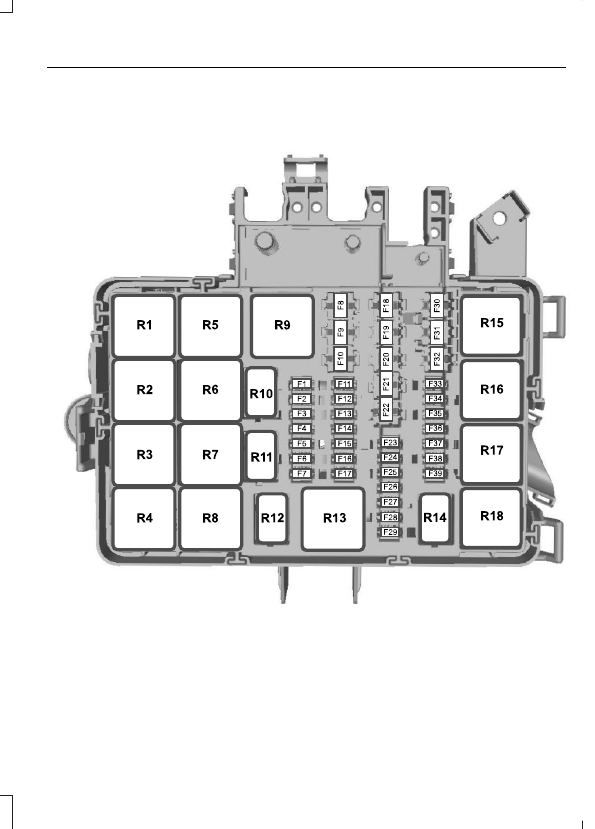

Boîte à fusibles du compartiment moteur

E148826

Circuits protégés

Calibre de

fusible

Fusible

Réduction catalytique sélective - Diesel.

10A

F1

Réduction catalytique sélective - Diesel.

15A

F2

Réduction catalytique sélective - Diesel.

15A

F3

Réduction catalytique sélective - Diesel.

10A

F4

Vaporisateur du filtre à particules diesel - Diesel.

3A

F5

Surveillance des bougies de préchauffage - Diesel.

Non utilisé.

-

F6

Alimentation d'allumage du module de commande
de la boîte de vitesses automatique.

7,5A

F7

Ventilateur de refroidissement - Essence.

20A

F8

Non utilisé.

-

F9

Marche-pied électrique et sièges chauffants.

30A

F10

Embrayage de climatiseur.

10A

F11

Bougie de préchauffage du système de vaporisation
du filtre à particules diesel - Diesel.

20A

F12

Non utilisé.

-

F13

Réduction catalytique sélective - allumage - Diesel.

3A

F14

Non utilisé.

-

F15

Relais de pompe d'alimentation - Diesel.

10A

F16

Relais de pompe d'alimentation - Essence.

20A

Module de boîte de vitesses automatique (alimen-
tation de la batterie) - Diesel.

15A

F17

Freins antiblocage.

30A

F18

Pompe de contrôle de stabilité - Diesel.
Boîtier à fusibles du compartiment moteur n° F16 -
Essence.
Boîtier à fusibles du compartiment moteur n° F16,
n° F17 - Diesel.

Solénoïde de démarreur.

30A

F19

Circuits protégés

Calibre de

fusible

Fusible

Bougies de préchauffage - Diesel.

60A

F20

Relais d'allumage 3.

60A

F21

Alimentation du relais de réduction catalytique
sélective.

40A

F22

Alimentation du relais de la pompe à dépression
électrique - Essence.

40A

FUSIBLE DE CIRCUIT PROTÉGÉ.

10A

F23

Non utilisé.

-

F24

Non utilisé (réserve).

10A

F25

FUSIBLE DE CIRCUIT PROTÉGÉ.

20A

F26

Non utilisé.

-

F27

Capteur de carter - Diesel.

7,5A

F28

Alimentation d'allumage - Audio - Essence.

3A

F29

Chauffage de la soupape de recyclage des gaz du
carter - Diesel.

7,5A

Ventilateur de refroidissement simple - Diesel.

60A

F30

Ventilateur de refroidissement double - Essence.

40A

Ventilateur de refroidissement double 2 - Essence.

40A

F31

Moteur d'essuie-glaces.

30A

F32

Non utilisé.

-

F33

Non utilisé.

-

F34

Alimentation du système de commande du groupe
motopropulseur - Essence.

20A

F35

Alimentation du système de commande du groupe
motopropulseur - Diesel.

15A

Débitmètre d'air massique - Essence.

20A

F36

Capteur de particules - Diesel.

15A

Capteur de qualité d'urée - Diesel.
Capteur d'oxydes d'azote 1, 2 - Diesel.

Circuits protégés

Calibre de

fusible

Fusible

Électrovanne de débit - Diesel.

7,5A

F37

Embrayage de climatiseur - Essence.

20A

F38

Embrayage de climatiseur - Diesel.

7,5A

UEGO, POMPE VAP, EBYPASS, EDF, HEDF - Moteur
essence 3,7 L.

7,5A

F39

UEGO, POMPE VAP, EBYPASS, EDF, HEDF - Moteur
essence 3,5 L.

10A

UEGO, POMPE VAP, EBYPASS, EDF, HEDF - Diesel.

15A

Circuits commutés

Relais

Allumage 3.

R1

Non utilisé.

R2

Non utilisé.

R3

Non utilisé.

R4

Ventilateur de refroidissement - Essence.

R5

Essuie-glace - activation et désactivation.

R6

Essuie-glace - vitesse lente et rapide.

R7

Pompe à dépression électrique - Essence.

R8

Démarreur.

R9

Embrayage de climatiseur.

R10

Bougie de préchauffage du système de vaporisation de carburant -
Diesel.

R11

Pompe d'injection.

R12

Non utilisé.

R13

Non utilisé.

R14

Ventilateur à vitesse lente et rapide.

R15
