Ford Transit (2017). Manuel - partie 55

Circuits commutés

Relais

Réduction catalytique sélective - Diesel.

R16

Module de commande du groupe motopropulseur.

R17

Ventilateur à vitesse rapide.

R18

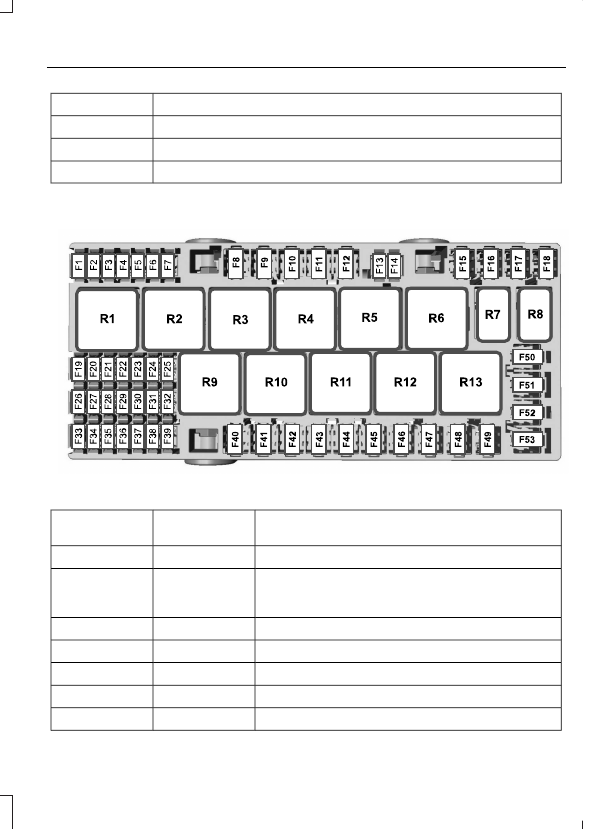

Porte-fusibles de l'habitacle

E148827

Circuits protégés

Calibre de

fusible

Fusible

Module de sac gonflable.

10A

F1

Système de freinage antiblocage avec contrôle
électronique de stabilité.

4A

F2

Frein de stationnement.

Non utilisé.

-

F3

Relais de feu de recul de remorque.

10A

F4

Connecteurs de carrosserie tronquée.

20A

F5

Non utilisé.

-

F6

Non utilisé.

-

F7

Circuits protégés

Calibre de

fusible

Fusible

Prise de courant alternatif.

40A

F8

Module de freins de remorque.

30A

F9

Siège à réglage électrique conducteur

30A

F10

Siège à réglage électrique passager.

30A

F11

Relais de feu de stationnement de remorque.

30A

F12

Système de freinage antiblocage avec électrovannes
de contrôle électronique de stabilité.

25A

F13

Relais B+ du module de commande du groupe
motopropulseur.

5A

F14

Relais d'alimentation du module de commande du
groupe motopropulseur.

40A

F15

Alimentation du module de commande de carros-
serie.

40A

F16

Freins antiblocage.

40A

F17

Connexions de véhicule modifié.

40A

F18

Non utilisé.

-

F19

Relais de rétroviseur extérieur chauffant.

5A

F20

Lunette arrière chauffante.

Connexions d'allumage de véhicule modifié.

10A

F21

Porte-fusibles d'habitacle (Module de commande
de carrosserie).

15A

F22

Module de commande de la climatisation.

7,5A

F23

Connecteurs de carrosserie tronquée.

10A

F24

Éclairage intérieur.

7,5A

F25

Commande de relais de prise de courant.

Rétroviseurs extérieurs chauffants.

10A

F26

Lunette arrière chauffante.

20A

F27

Lunette arrière chauffante.

20A

F28

Caméra d'aide au stationnement arrière.

10A

F29

Système de suivi de voie.

Circuits protégés

Calibre de

fusible

Fusible

Rétroviseur électronique.

Non utilisé.

-

F30

Alimentation d'allumage de frein de remorque.

10A

F31

Éclairage intérieur.

10A

F32

Siège chauffant conducteur.

10A

F33

Siège chauffant passager.

10A

F34

Commande de rétroviseur.

5A

F35

Commande de glace électrique conducteur.

Avertisseur sonore.

20A

F36

Module SYNC.

7,5A

F37

Module GPS.

Relais de ventilateur d'habitacle.

5A

F38

Relais d'avertisseur sonore.
Relais d'essuie-glaces.

Système d'entrée sans clé à télécommande.

7,5A

F39

Chauffage, ventilation et climatisation arrière.
Bobine de relais de feux de recul de remorque.
Bobine de relais de feu de position.

Ventilateur d'habitacle avant.

40A

F40

Ventilateur d'habitacle arrière.

40A

F41

Lunette arrière chauffante.

40A

F42

Douille de remorque.

30A

F43

Module de remorquage.

Prises de courant auxiliaires.

60A

F44

Alimentation B+ de connecteurs de remorque.

40A

F45

Module de remorquage.

Glaces électriques.

30A

F46

Douille d'allume-cigare.

20A

F47

Prises de courant auxiliaires arrière.

20A

F48

Prises de courant auxiliaires avant.

20A

F49

Circuits protégés

Calibre de

fusible

Fusible

Relais d'allumage 1.

60A

F50

Marche-pied électrique ou sièges chauffants.

30A

F51

Marche-pied électrique et sièges chauffants.

60A

Connexions de véhicule modifié.

40A

F52

Connexions de véhicule modifié.

40A

F53

Circuits commutés

Relais

Non utilisé (rechange).

R1

Prises de courant auxiliaires.

R2

Feu de stationnement de remorque.

R3

Non utilisé.

R4

Glaces électriques.

R5

Allumage 1.

R6

Avertisseur sonore.

R7

Feu de recul de remorque.

R8

Ventilateur d'habitacle avant.

R9

Ventilateur d'habitacle arrière.

R10

Lunette arrière chauffante.

R11

Rétroviseurs extérieurs chauffants.

Sièges chauffants.

R12

Connexions de véhicule modifié.

R13
