Circuits protégés

Calibre de

fusible

Fusible

Pompe de lave-glace.

15A

F6

Non utilisé.

-

F7

Non utilisé.

-

F8

Feu de route droit.

10A

F9

Feu de route gauche.

10A

F10

Feux extérieurs côté droit.

25A

F11

Feux de position côté gauche.

Non utilisé.

-

F12

Autodiagnostic embarqué.

15A

F13

Protection antidécharge de la batterie.

Clignotant.

25A

F14

Temporisation des glaces électriques avec clé de
contact en position accessoires.
Bourrelet chauffant de pare prise du capteur de
l'avertisseur de déport dans la voie.

Feux extérieurs côté gauche.

25A

F15

Feux de position côté droit.
Troisième feu stop en hauteur.

Chaîne audio.

20A

F16

Système de navigation.

Tableau de bord.

7,5A

F17

Commande de chauffage.

Module de commutateur d'éclairage.

10A

F18

Module de volant.
Alimentation du contacteur de feux stop.

Module d'interface d'affichage/de commande avant.

5A

F19

Système antidémarrage relié au commutateur
d'allumage.

5A

F20

Alimentation du relais de la fonction d'accès client
avec la clé de contact en position accessoires.

3A

F21

REMPLACEMENT D'UN
FUSIBLE

Fusibles

AVERTISSEMENT

Remplacez toujours un fusible par
un fusible de même intensité
nominale. L'utilisation d'un fusible

d'intensité nominale supérieure peut
causer de graves dommages au câblage
et provoquer un incendie.

E217331

Si certains accessoires électriques de votre
véhicule ne fonctionnent pas, il se peut
qu'un fusible soit grillé. La présence d'un
fil métallique rompu à l'intérieur du fusible
indique que ce fusible est grillé. Vérifiez les
fusibles appropriés avant de remplacer un
quelconque composant électrique.

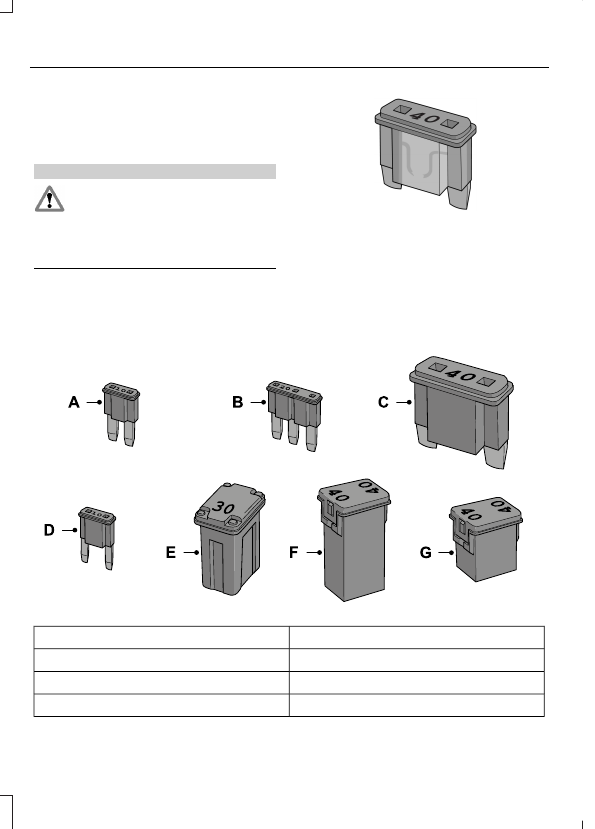

Types de fusibles

E207206

Type de fusible

Référence

Micro 2

A

Micro 3

B

Maxi

C

Type de fusible

Référence

Mini

D

Boîtier en M

E

Boîtier en J

F

Boîtier en J à profil bas

G

GÉNÉRALITÉS

Faites vérifier régulièrement votre véhicule
pour en préserver la sécurité et la valeur
de revente. Un grand réseau de
concessionnaires autorisés est disponible
pour vous offrir leur compétence
professionnelle en matière d'entretien.
Nous croyons que leurs techniciens
spécialement formés sont les plus
compétents pour effectuer l'entretien de
votre véhicule avec professionnalisme. Ils
comptent sur tous les outils spécialisés
nécessaires précisément mis au point pour
l'entretien de votre véhicule.

Si votre véhicule exige les soins d'un
expert, un concessionnaire autorisé peut
vous fournir les pièces et la main-d'œuvre
dont vous avez besoin. Consultez les
renseignements sur la garantie pour
déterminer quelles sont les pièces et
interventions couvertes.

N'utilisez que des carburants, des
lubrifiants, des liquides et des pièces de
rechange recommandés conformes aux
normes. Les pièces Motorcraft® sont
conçues pour optimiser la performance de
votre véhicule.

Précautions

•

Ne travaillez jamais sur un moteur
chaud.

•

Assurez-vous qu'aucun article ne se
coince dans les pièces mobiles.

•

Ne travaillez pas sur un véhicule dont
le moteur tourne dans un espace clos,
à moins d'être certain que l'espace est
suffisamment aéré.

•

N'approchez jamais une flamme nue
ni une matière en combustion (comme
des cigarettes) de la batterie ou des
pièces du circuit d'alimentation.

Exécution de travaux lorsque le
moteur est coupé

1.

Serrez le frein de stationnement et
placez le levier de vitesses en position
de stationnement (P).

2. Arrêtez le moteur.

3. Calez les roues.

Exécution de travaux lorsque le
moteur tourne

AVERTISSEMENT

Pour réduire les risques de
dommages au véhicule ou de
brûlures, ne démarrez pas le moteur

lorsque le filtre à air est retiré et ne retirez
pas le filtre à air lorsque le moteur tourne.

1.

Serrez le frein de stationnement et
placez le levier de vitesses en position
de stationnement (P).

2. Calez les roues.

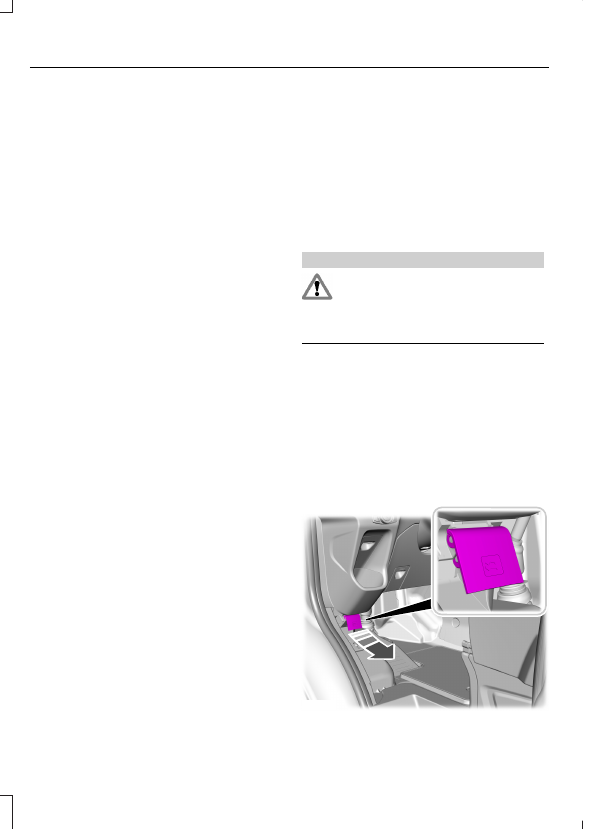

OUVERTURE ET FERMETURE
DU CAPOT

Ouverture du capot

E175221
