• When the speed is stable, the passenger should

attempt to slowly extract the safety belt webbing
from each safety belt retractor in turn. If the
vehicle motion sensitive lock mechanism is
operating correctly, it will not be possible to
extract the webbing.

• Any safety belt retractor from which it is possible

to extract the webbing during this test must not
be used. A new safety belt must be installed.

Static Test

With the vehicle stationary and on level ground
take firm hold of the safety belt webbing (on the
tongue side of the upper safety belt anchor) and
pull out quickly. The retractor should lock within
0.25 meter (10 inches), preventing further webbing
payout. Any safety belt retractor from which it is
possible to extract further webbing must not be
used. A new safety belt must be installed.

G334014en

501-20A-

6

Safety Belt System

501-20A-

6

DIAGNOSIS AND TESTING

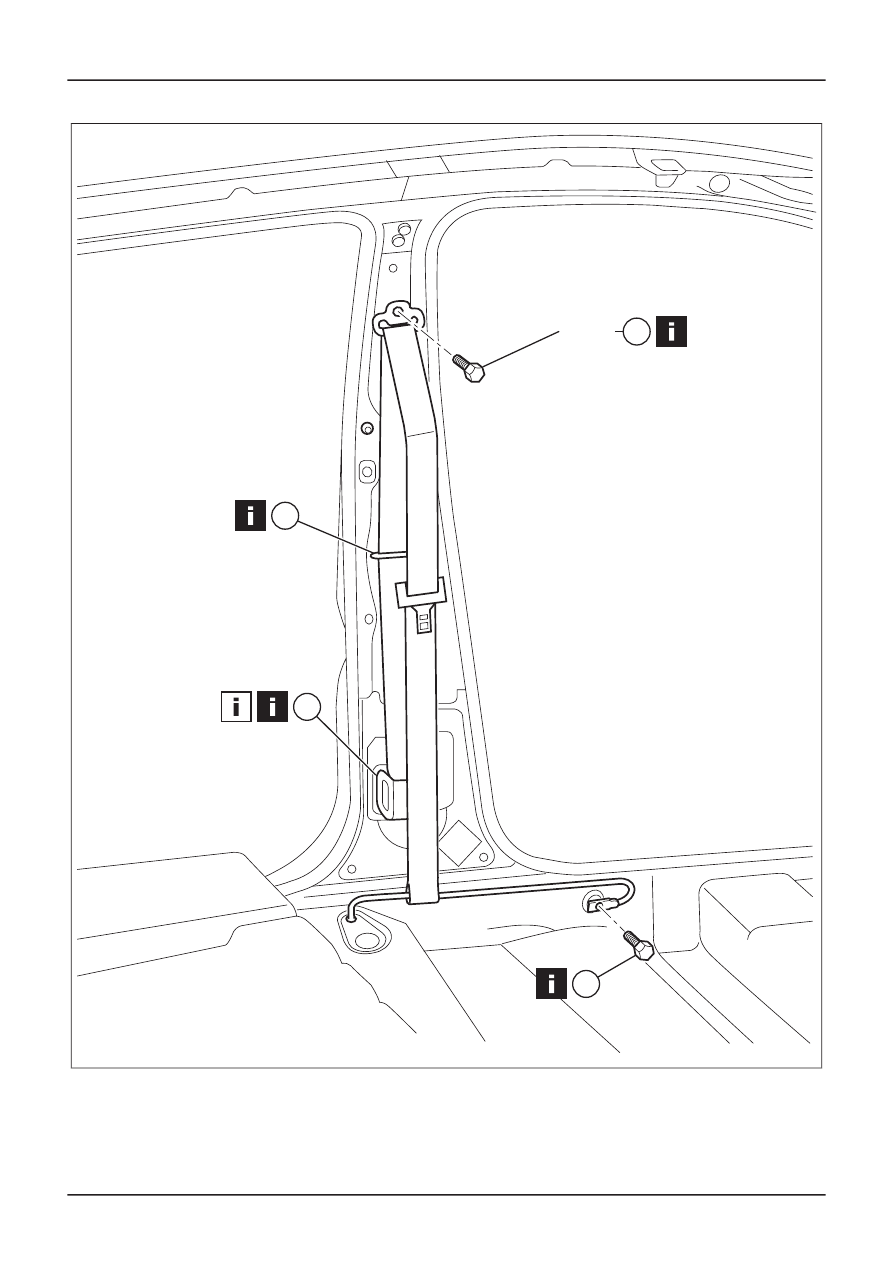

Front Safety Belt Retractor — 3-Door

1. Remove the B-pillar trim panel.

and Ornamentation, Removal and
Installation).

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

G407521en

501-20A-

7

Safety Belt System

501-20A-

7

REMOVAL AND INSTALLATION

For additional information, refer to:

B-Pillar

Trim Panel - 3-Door

(501-05 Interior Trim

E50742

1

3

4

35 Nm

2

G407521en

501-20A-

8

Safety Belt System

501-20A-

8

REMOVAL AND INSTALLATION

Description

Item

Safety belt lower anchor

See Removal Detail

1

Safety belt upper anchor

See Removal Detail

2

Description

Item

Guide loop

See Removal Detail

3

Safety belt retractor

See Removal Detail
See Installation Detail

4

3. To install, reverse the removal procedure.

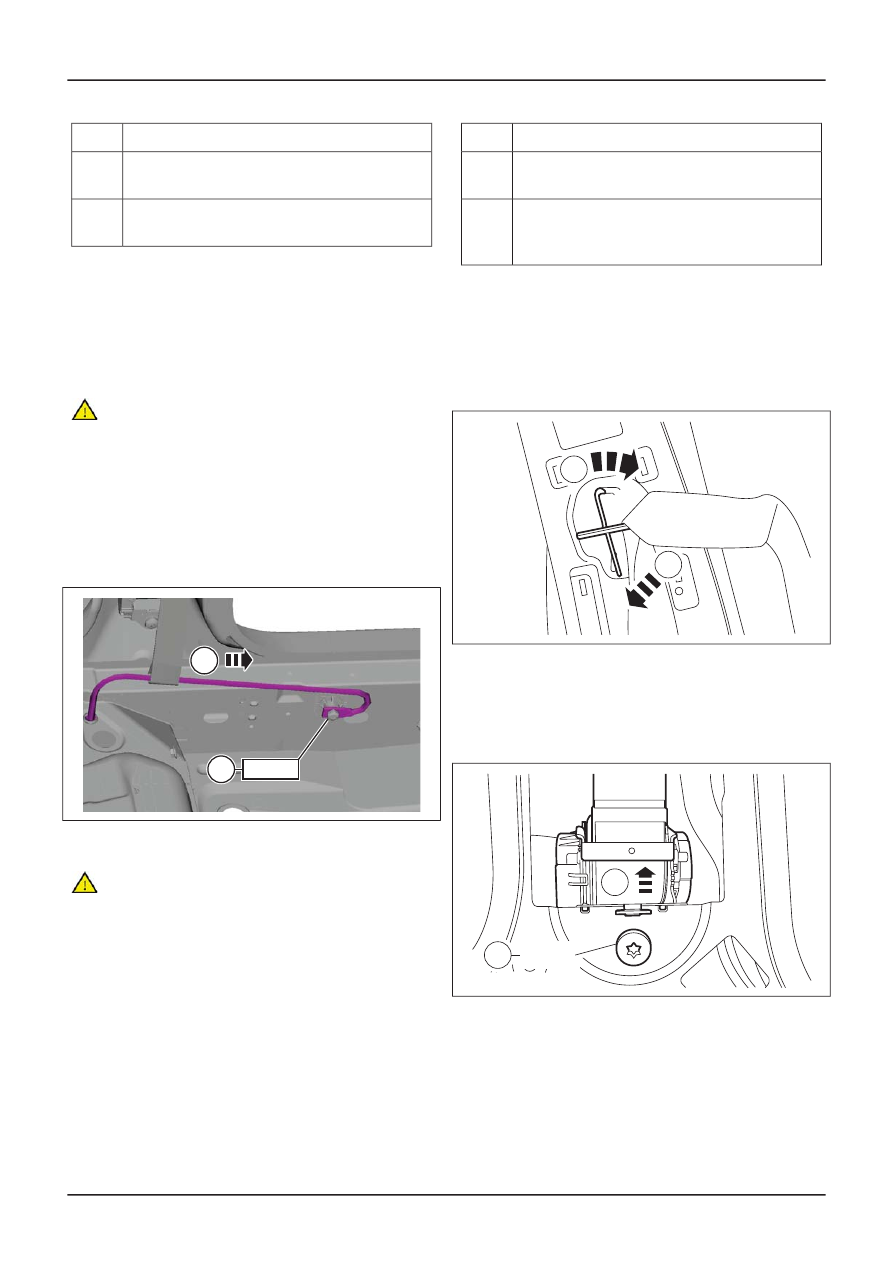

Removal Details

Item 1

Safety belt lower anchor

CAUTION: The bolt securing the safety belt
anchor is held captive by a metal washer.
The bolt, spacer and metal washer must
remain on the safety belt anchor at all
times when the safety belt is detached or
removed.

1. Detach the safety belt lower anchor.

1. Remove the Torx bolt from the anchor rail.
2. Slide the safety belt off the anchor rail.

E50743

38 Nm

1

2

Item 2

Safety belt upper anchor

CAUTION: The bolt securing the safety belt
anchor is held captive by a metal washer.
The bolt, spacer and metal washer must
remain on the safety belt anchor at all
times when the safety belt is detached or
removed.

Item 3

Guide loop

1. Detach the guide loop from the B-pillar.

1. Rotate the guide in a clockwise direction.
2. Slide the guide outwards.

E41219

1

2

Item 4

Safety belt retractor

1. Remove the front safety belt retractor.

1. Remove the bolt.
2. Lift the retractor to detach the locating tang.

E48253

2

35 Nm

1

Installation Details

G407521en

501-20A-

9

Safety Belt System

501-20A-

9

REMOVAL AND INSTALLATION

Item 4

Safety belt retractor

CAUTION: Make sure the safety belt
retractor locating tang is correctly located.

G407521en

501-20A-

10

Safety Belt System

501-20A-

10

REMOVAL AND INSTALLATION

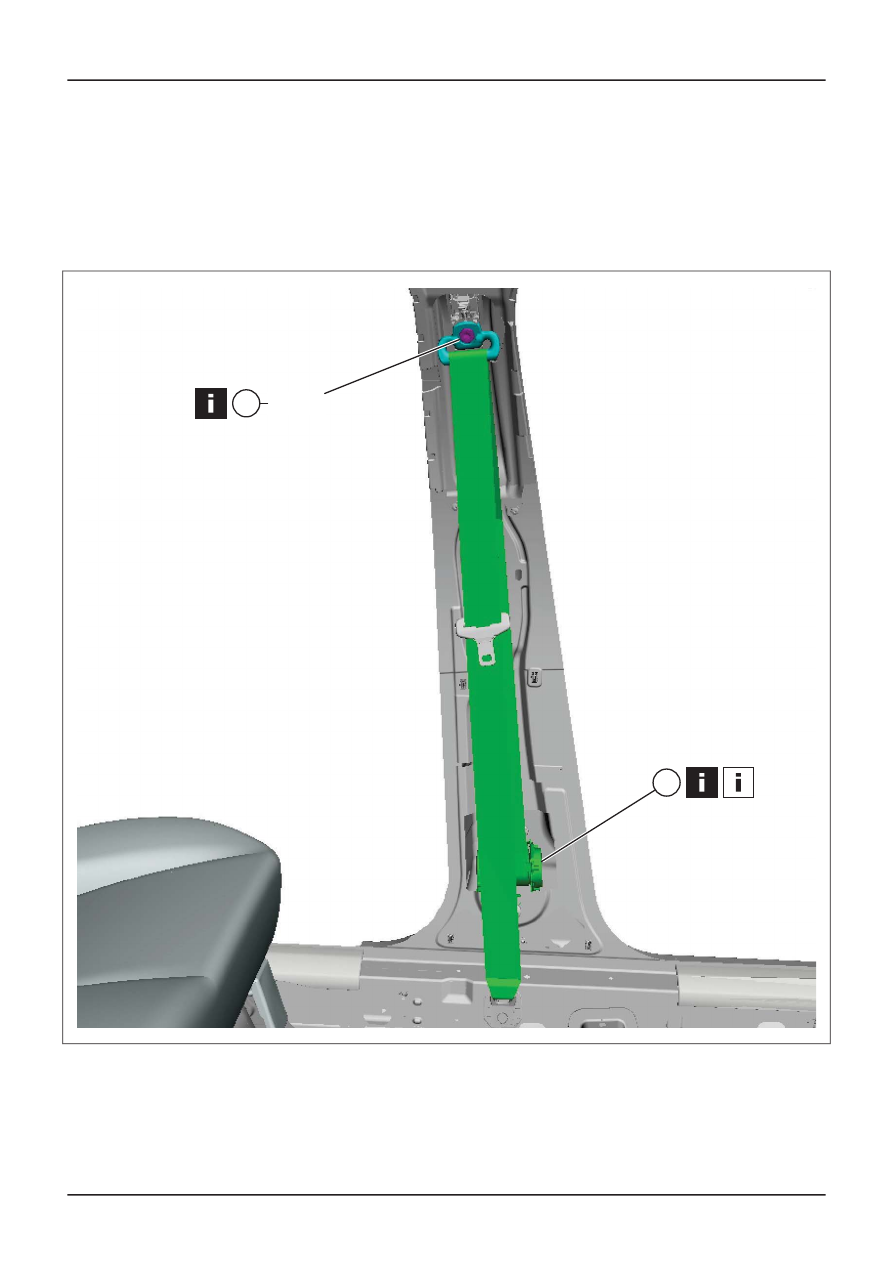

Front Safety Belt Retractor — 4-Door/5-Door/Wagon

1. Remove the B-pillar trim panel.

Trim and Ornamentation, Removal and
Installation).

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E56180

35 Nm

1

2

G391262en

501-20A-

11

Safety Belt System

501-20A-

11

REMOVAL AND INSTALLATION

For additional information, refer to:

B-Pillar

Trim Panel - 4-Door/5-Door

(501-05 Interior

Description

Item

Front safety belt upper anchor retaining
bolt

See Removal Detail

1

Description

Item

Front safety belt retractor

See Removal Detail
See Installation Detail

2

3. To install, reverse the removal procedure.

Removal Details

Item 1

Front safety belt upper anchor retaining

bolt

1.

CAUTION: The bolt securing the front

safety belt upper anchor is held captive by
a metal washer. The bolt, spacer and metal
washer must remain on the front safety belt
upper anchor at all times when the front
safety belt is detached or removed.

Detach the front safety belt upper anchor
from the front safety belt shoulder height
adjuster.

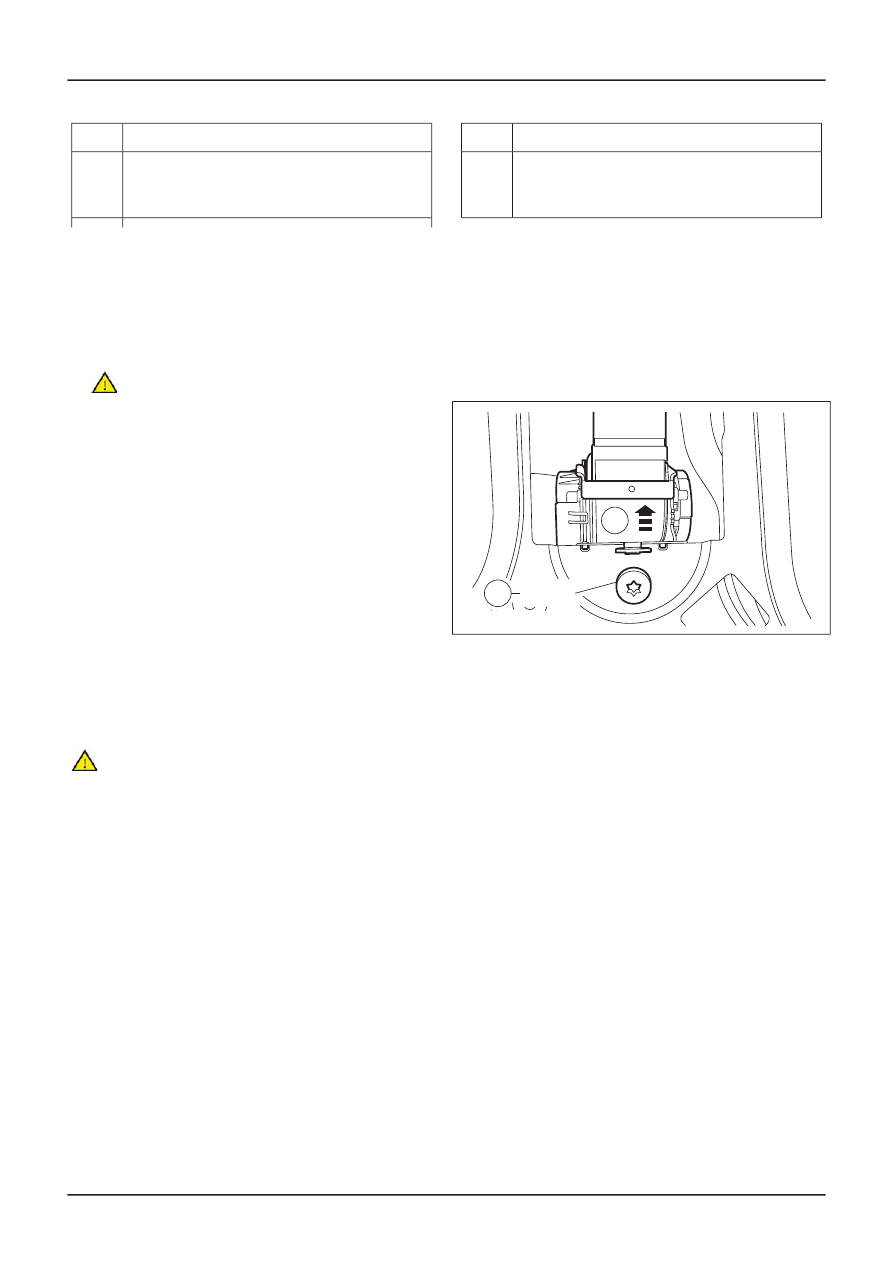

Item 2

Front safety belt retractor

1. Remove the front safety belt retractor.

1. Remove the front safety belt retractor

retaining bolt.

2. Lift the front safety belt retractor to detach

the locating tang.

E48253

2

35 Nm

1

Installation Details

Item 2

Front safety belt retractor

CAUTION: Make sure that the front safety
belt retractor locating tang is correctly
located.

G391262en

501-20A-

12

Safety Belt System

501-20A-

12

REMOVAL AND INSTALLATION

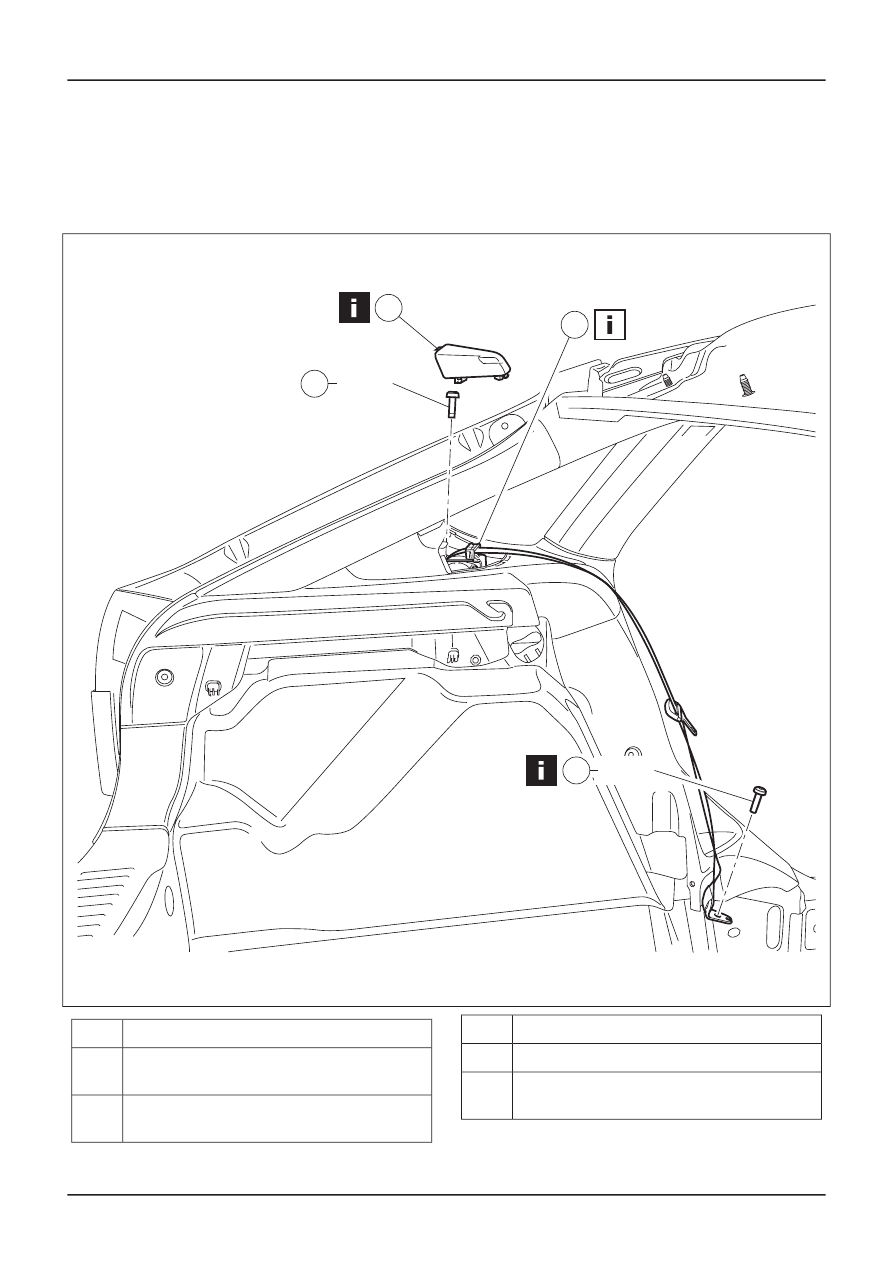

Rear Safety Belt Retractor — 3-Door/5-Door/Wagon

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E48249

2

38 Nm

1

40 Nm

3

4

Description

Item

Safety belt lower anchor retaining bolt

See Removal Detail

1

Safety belt retractor cover

See Removal Detail

2

Description

Item

Safety belt upper anchor retaining bolt

3

Safety belt retractor

See Installation Detail

4

2. To install, reverse the removal procedure.

G391263en

501-20A-

13

Safety Belt System

501-20A-

13

REMOVAL AND INSTALLATION
