Ford Focus RS (2011 year). Instruction - part 83

Torque Specifications

lb-in

lb-ft

Nm

Item

-

18

25

Front bumper retaining bolts

-

15

20

Rear bumper retaining bolts

-

18

25

Radiator support bracket retaining bolts

-

17

23

Radiator grille opening panel reinforcement
retaining bolts

-

18

25

Horn bracket retaining bolt

80

-

9

Intake air resonator retaining bolt

G167729en

501-19-

2

Bumpers

501-19-

2

SPECIFICATIONS

Front Bumper(43 423 0)

Removal

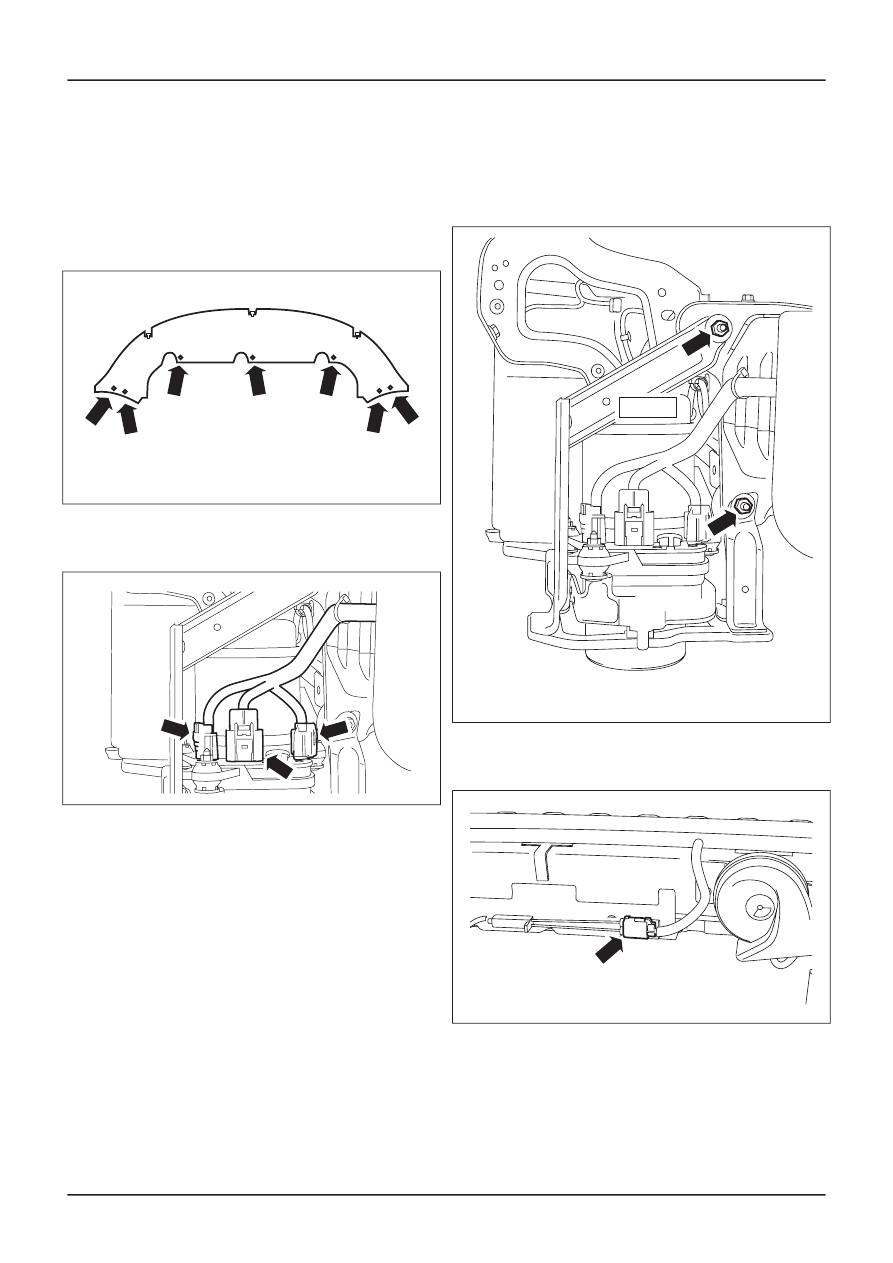

1. Remove the front bumper cover.

2. Remove the radiator splash shield.

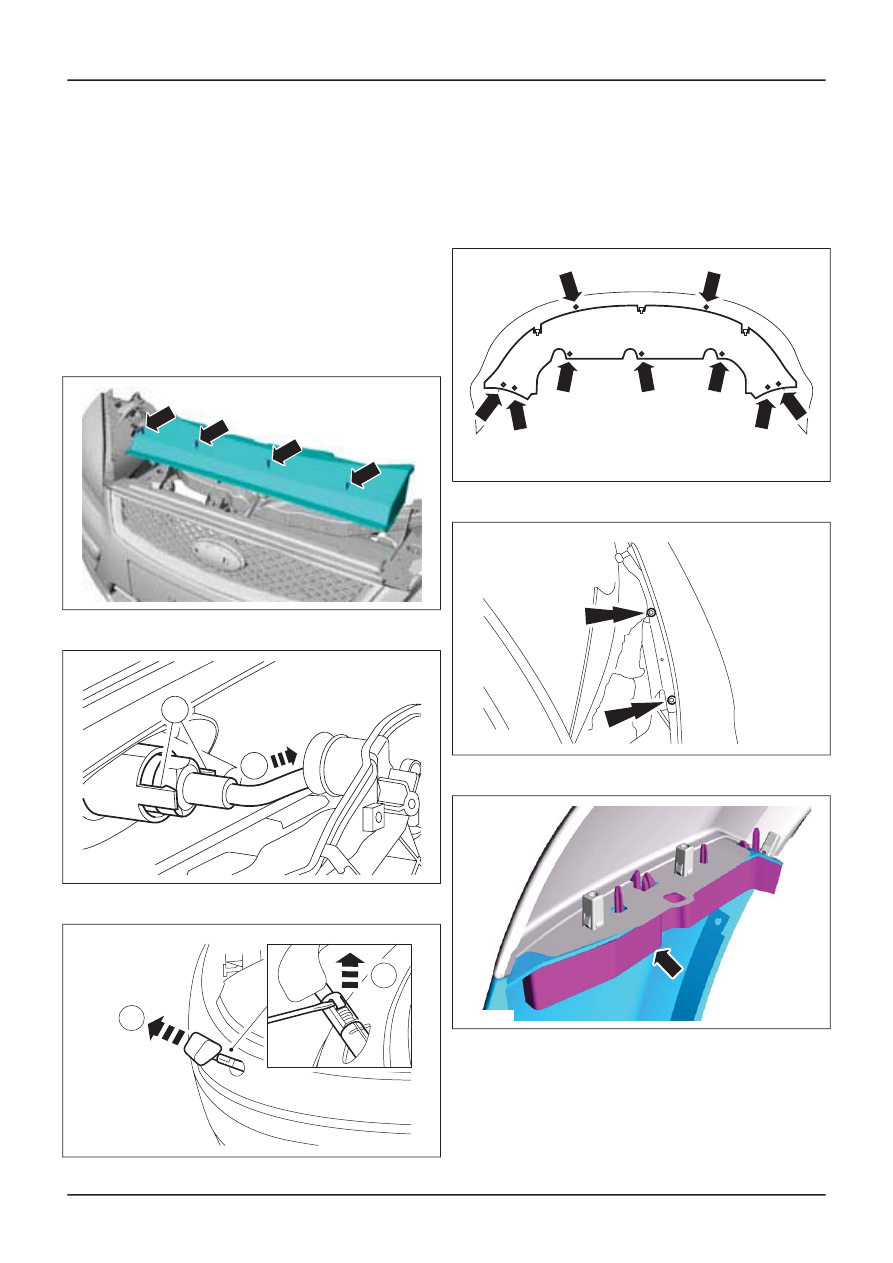

TIE40814

3. Disconnect the power steering pump

electrical connectors.

TIE0036331

4. Detach the power steering pump support

bracket from the bumper.

TIE40815

25 Nm

5. Disconnect the air temperature sensor

electrical connector.

TIE40821

6. Remove the air temperature sensor.

G167732en

501-19-

3

Bumpers

501-19-

3

REMOVAL AND INSTALLATION

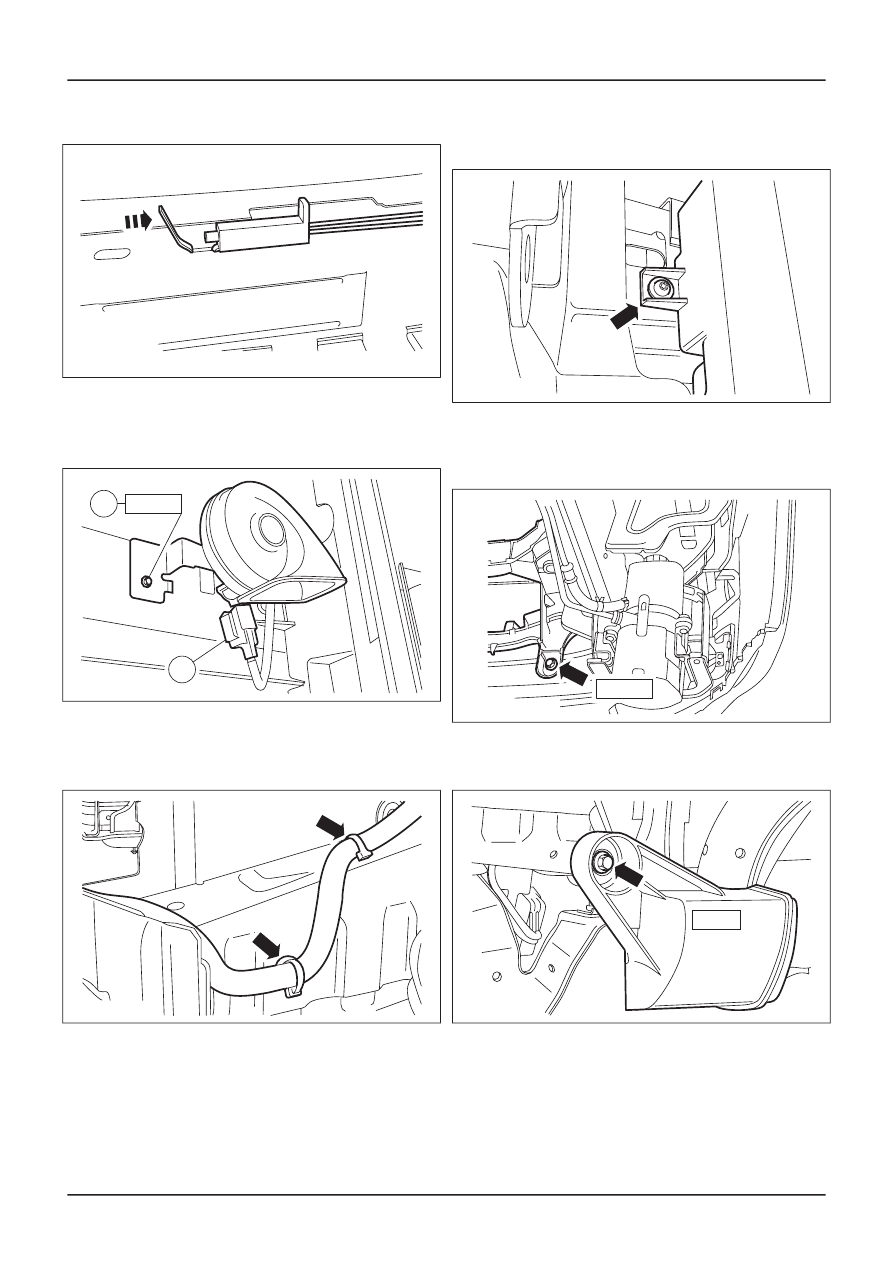

• Release the clip.

TIE41002

7. Remove the horn and bracket assembly.

1. Disconnect the electrical connector.
2. Remove the bolt.

TIE40818

1

25 Nm

2

8. Detach the wiring harness from the bumper

on both sides (left-hand side shown).

• Detach the clips.

TIE40816

9. Remove the air deflector on both sides

(left-hand side shown).

TIE40823

10. Detach the radiator grille opening panel

reinforcement from the bumper on both
sides (right-hand side shown).

TIE40824

23 Nm

11. Detach the intake air resonator from the

bumper.

TIE40825

9 Nm

12. Support the radiator on both sides

(left-hand side shown).

G167732en

501-19-

4

Bumpers

501-19-

4

REMOVAL AND INSTALLATION

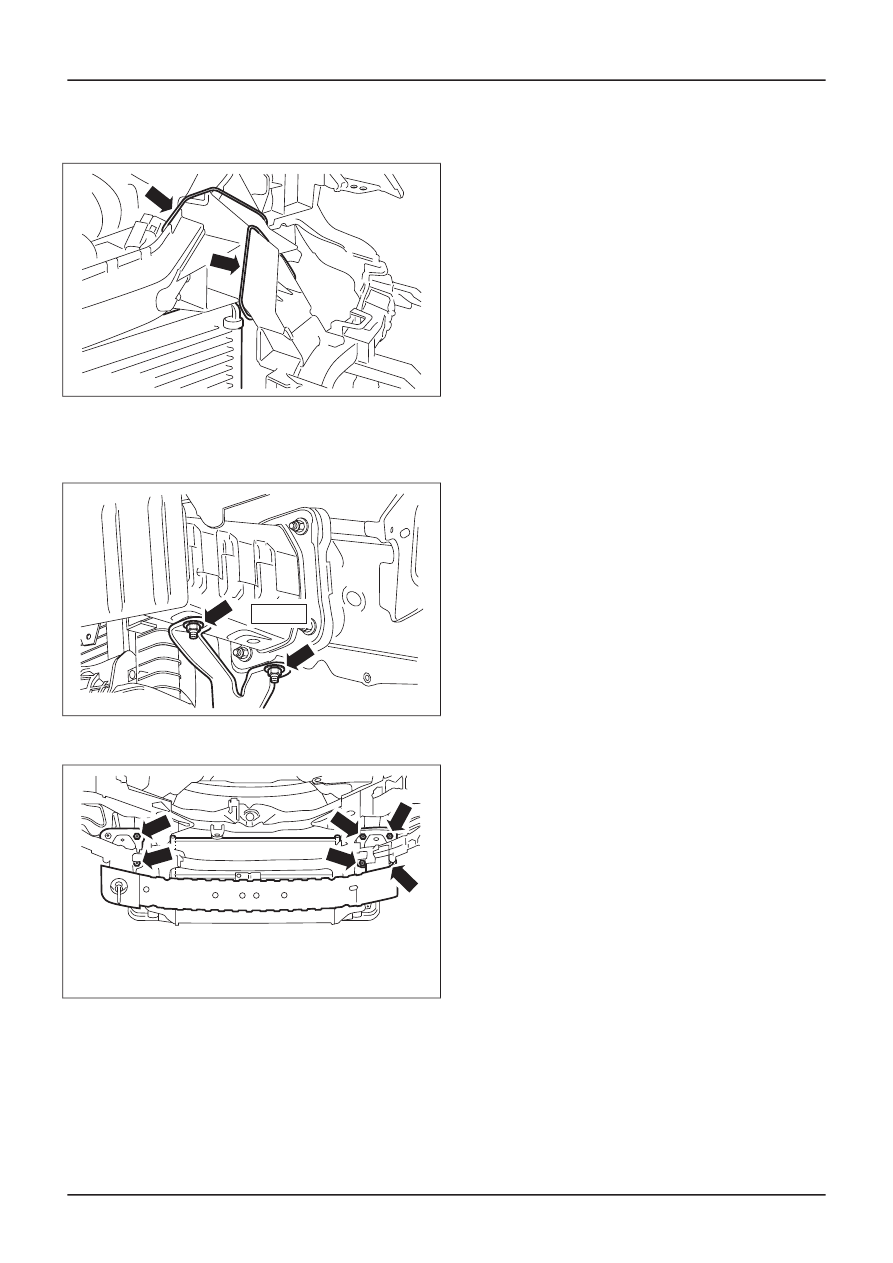

• Using cable ties, secure the radiator to the

radiator grille opening panel reinforcement.

TIE41773

13. Detach the radiator support bracket from

the bumper on both sides (left-hand side
shown).

TIE40826

25 Nm

14. Remove the bumper.

TIE40827

Installation

1. To install, reverse the removal procedure.

G167732en

501-19-

5

Bumpers

501-19-

5

REMOVAL AND INSTALLATION

Front Bumper Cover — 2.5L Duratec-ST (VI5)

Removal

NOTE: Removal steps in this procedure may
contain installation details.

1. Remove the headlamp assemblies.

Lighting, Removal and Installation).

2.

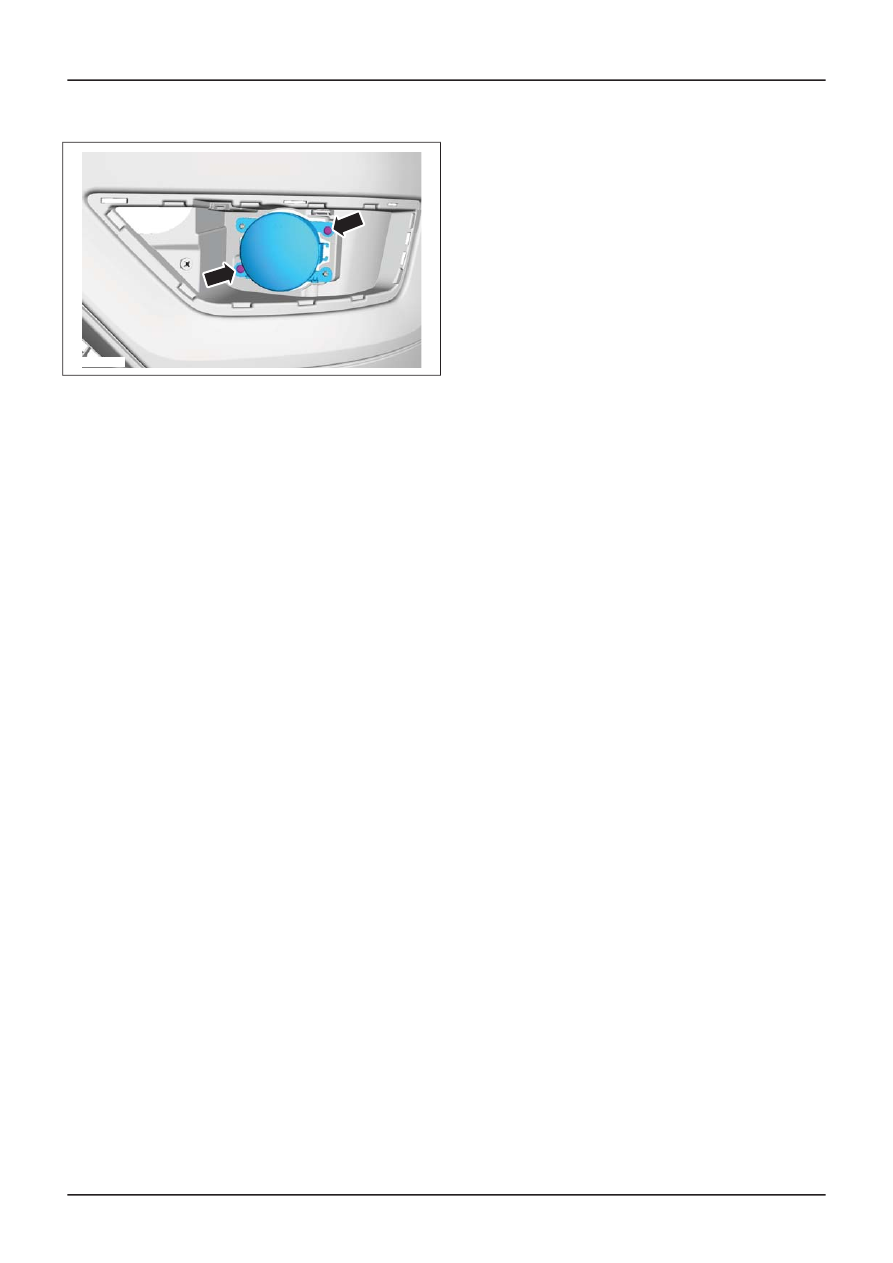

E51246

3.

TIE40380

1

2

4.

TIE0032460

1

2

5.

TIE39201

6.

TIE0015188

7.

E66083

G545206en

501-19-

6

Bumpers

501-19-

6

REMOVAL AND INSTALLATION

Refer to:

Headlamp Assembly

(417-01 Exterior

8.

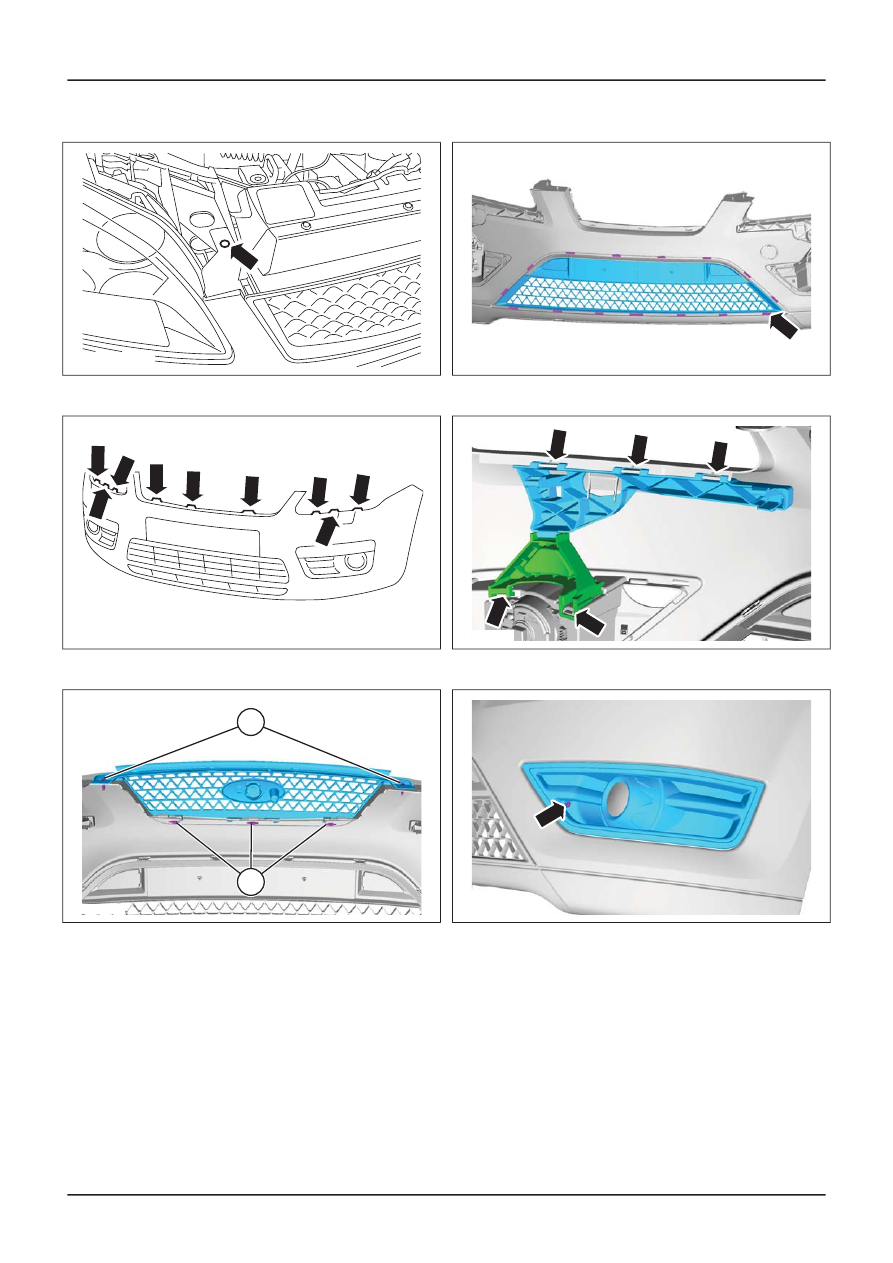

TIE40382

9.

TIE40383

10.

E65133

1

2

11.

E65135

x15

12.

E65134

13.

E65136

G545206en

501-19-

7

Bumpers

501-19-

7

REMOVAL AND INSTALLATION

14.

E65137

Installation

1. To install, reverse the removal procedure.

G545206en

501-19-

8

Bumpers

501-19-

8

REMOVAL AND INSTALLATION
