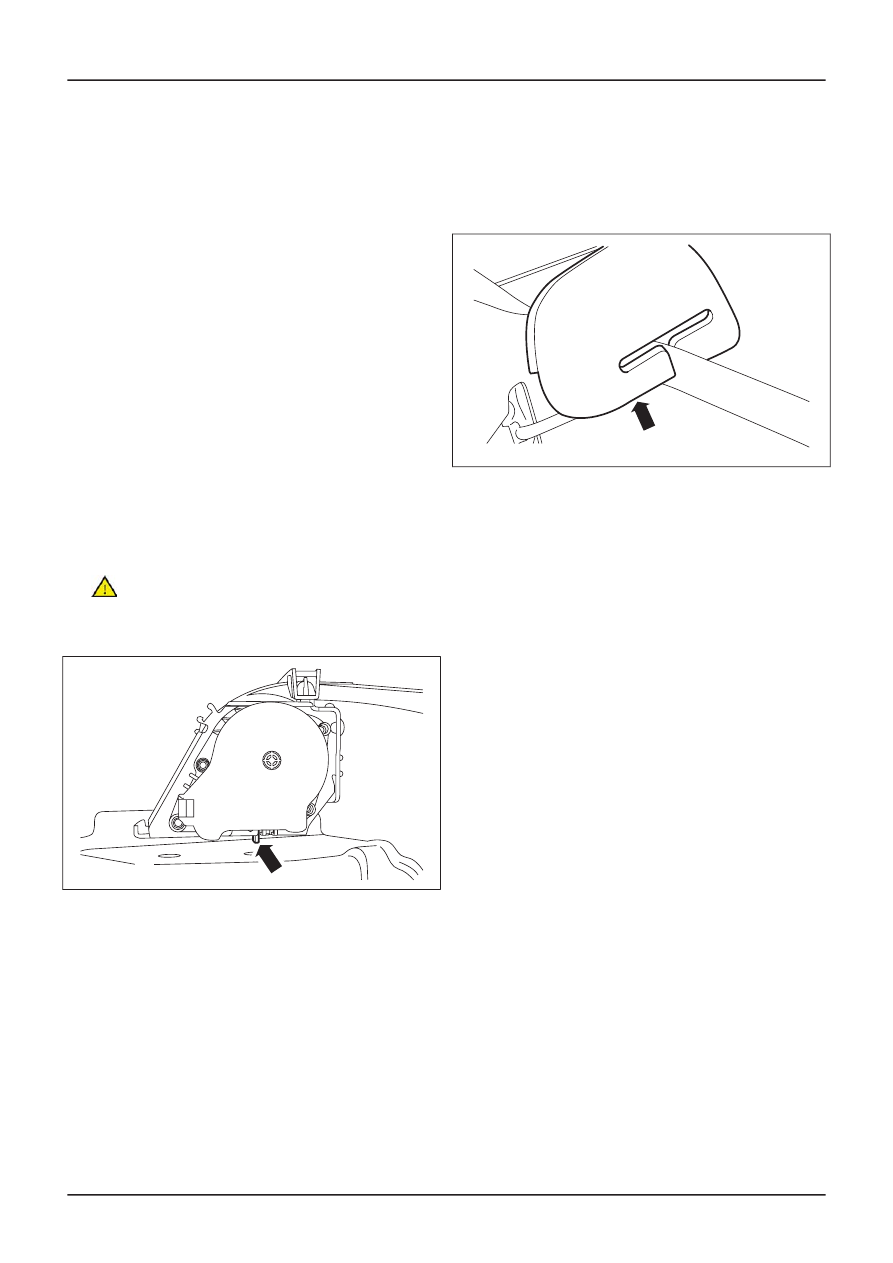

Removal Details

Item 1

Safety belt lower anchor retaining bolt

1. Fold the rear seat cushion forward, to gain

access to the rear safety belt lower anchor
retaining bolt.

Item 2

Safety belt retractor cover

1. Remove the rear safety belt retractor cover.

E48385

Installation Details

Item 4

Safety belt retractor

1.

CAUTION: Make sure the rear safety belt

retractor locating tang is correctly located.

Install the rear safety belt retractor.

E48250

G391263en

501-20A-

14

Safety Belt System

501-20A-

14

REMOVAL AND INSTALLATION

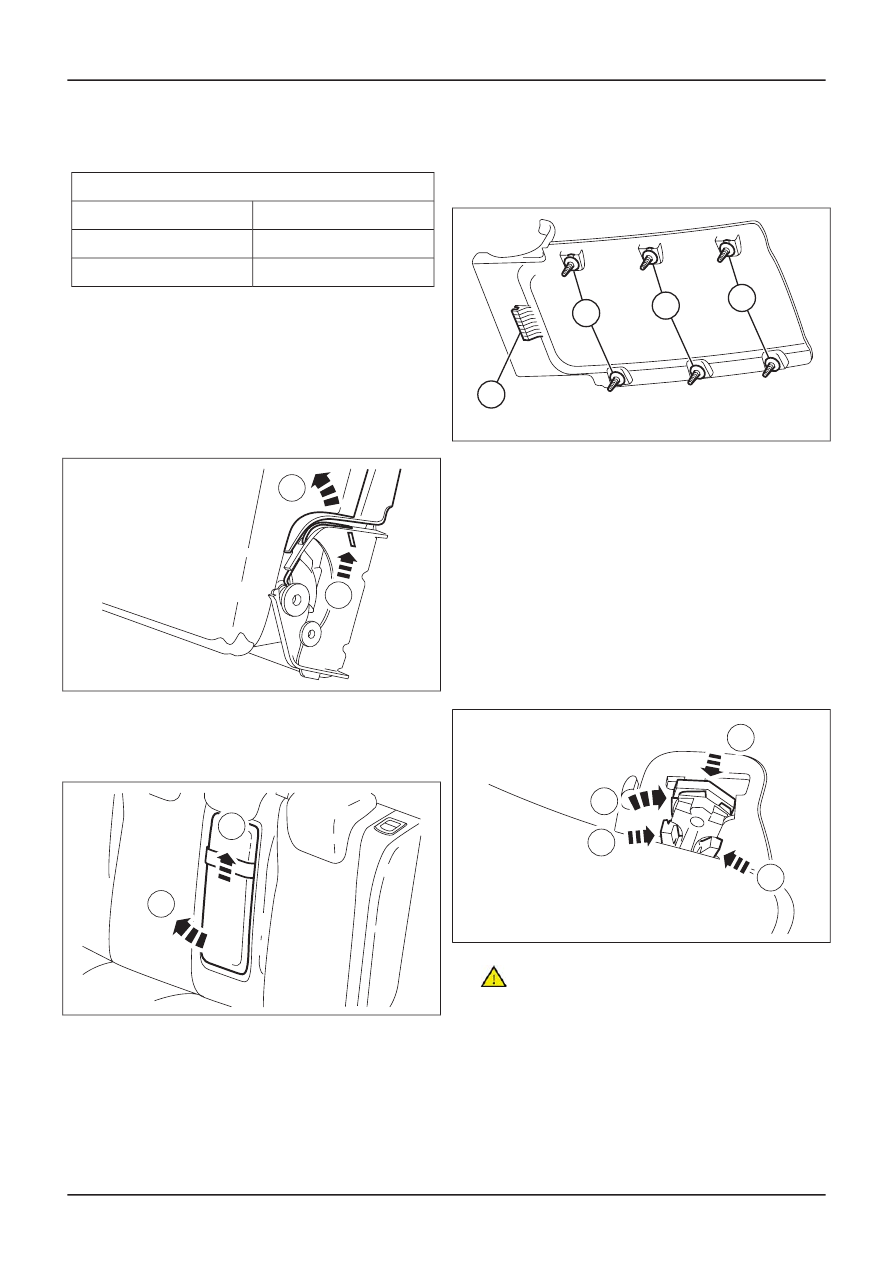

Rear Center Safety Belt Retractor

Materials

Specification

Name

WSK-M5B401-A1

Cleaner

WSK-M2G402-A4

Adhesive

1. Detach the armrest pivot pins from the

armrest retaining bracket on both sides (if
equipped).

1. Pull the outer edge of the armrest backing

panel upwards to gain access to the spring
clip.

2. Using a thin bladed screwdriver, release the

spring clip.

E48657

2

1

2. Remove the armrest (if equipped).

1. Slide the armrest upwards.
2. Slide the armrest outwards.

E48658

2

1

3. Remove the armrest backing panel (if

equipped).

1. Detach the retaining clips from the left hand

rear seat backrest in the sequence shown.

E48659

3

2

1

4

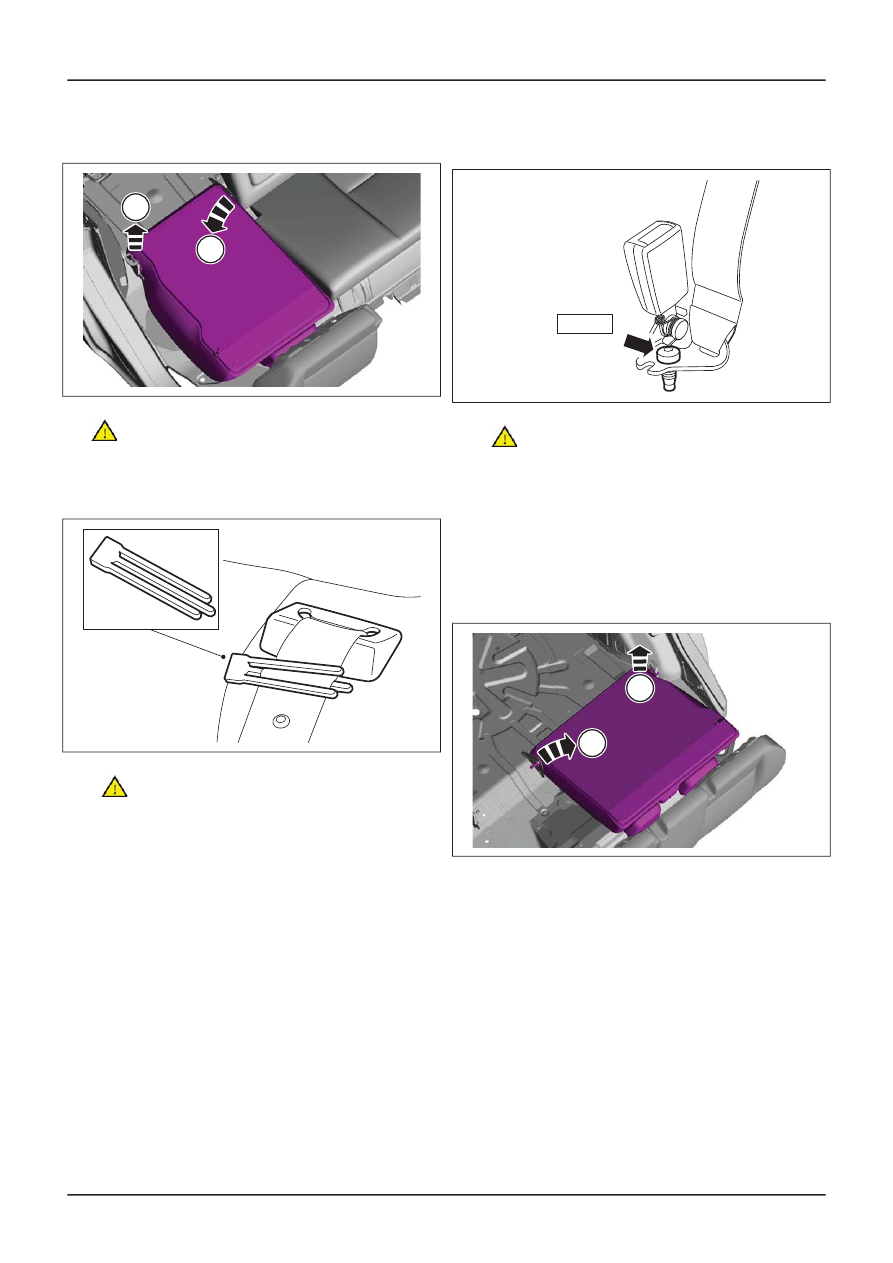

4. Fold the rear seat cushions forwards.

5. Release the rear seat backrest upper latch

on both sides.

6. Fold the rear seat backrests forwards.

7. Release the rear seat backrest from the outer

mounting bracket on both sides.

1. Using a suitable pair of long nose pliers,

depress the clips.

2. Push the clip inwards.
3. Using a suitable screwdriver, release the

locking latch.

E50069

1

1

3

2

8.

CAUTION: The left-hand rear seat

backrest inner pivot pin has radial grooves.
Take care not to damage the right-hand seat
backrest inner pivot bush.

Remove the right-hand rear seat backrest.

1. Detach the outer pivot pin from the mounting

bracket.

G391264en

501-20A-

15

Safety Belt System

501-20A-

15

REMOVAL AND INSTALLATION

2. Detach the right-hand seat backrest from the

left-hand seat backrest.

E50071

2

1

9.

CAUTION: Make sure a webbing retainer

is installed at least 200 mm towards the
safety belt retractor from the webbing stop.

Install the safety belt webbing retainer.

E48648

10.

CAUTION: The bolt securing the safety

belt anchor is held captive by a metal
washer. The bolt, spacer and metal washer
must remain on the safety belt anchor at
all times when the safety belt is detached
or removed.

Remove the rear center safety belt lower
anchor retaining bolt.

E49461

55 Nm

11.

CAUTION: The left-hand rear seat

backrest inner pivot pin has radial grooves.
Take care not to damage the center hinge
pivot bush.

Remove the left-hand rear seat backrest.

1. Detach the outer pivot pin from the outer

mounting bracket.

2. Slide the backrest from the center mounting

bracket.

E50070

1

2

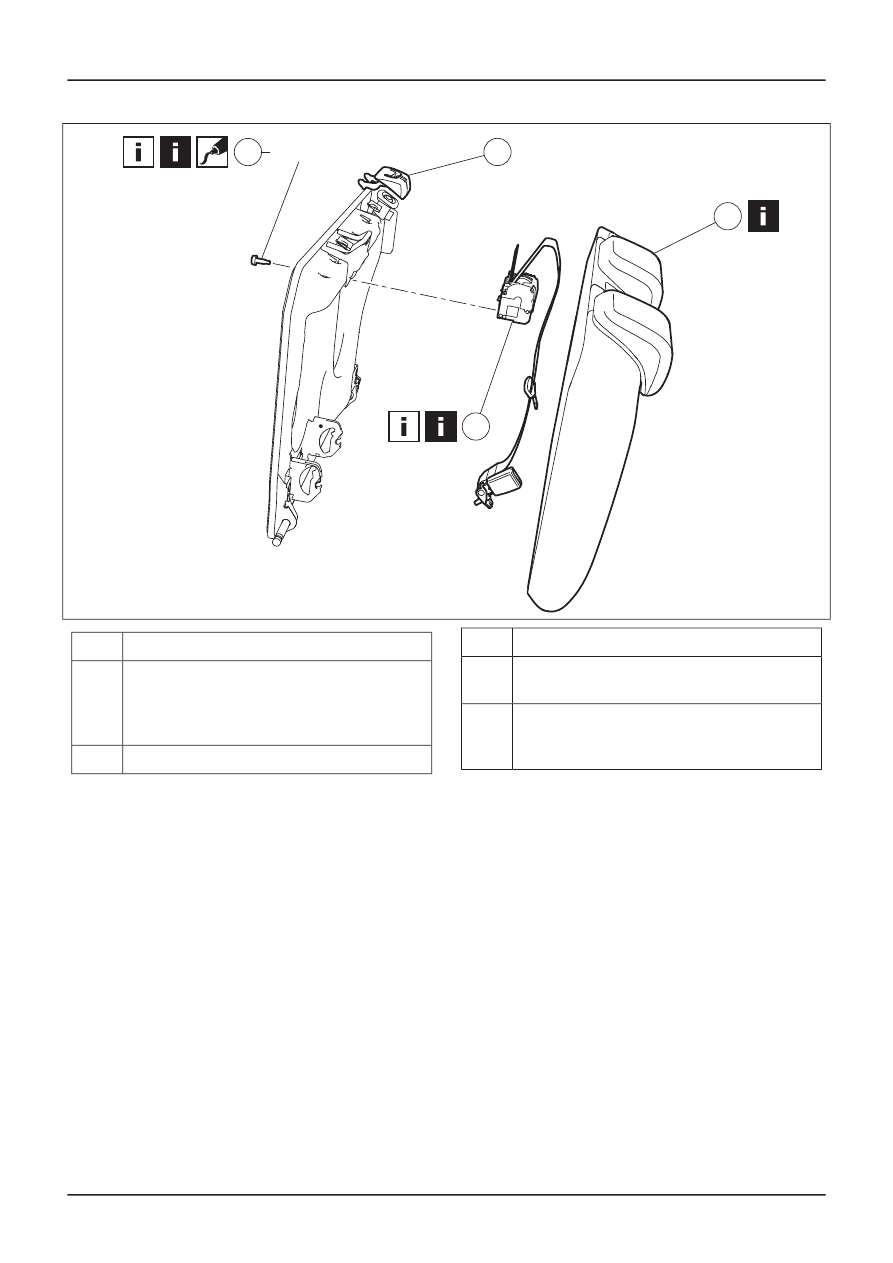

12. Remove the components in the order

indicated in the following illustration(s) and
table(s).

G391264en

501-20A-

16

Safety Belt System

501-20A-

16

REMOVAL AND INSTALLATION

E48255

2

3

4

35 Nm

1

Description

Item

Rear center safety belt retractor upper
anchor retaining bolt

See Removal Detail
See Installation Detail

1

Rear center safety belt webbing trim panel

2

Description

Item

Left-hand backrest cover and pad

See Removal Detail

3

Rear center safety belt retractor

See Removal Detail
See Installation Detail

4

13. To install, reverse the removal procedure.

Removal Details

G391264en

501-20A-

17

Safety Belt System

501-20A-

17

REMOVAL AND INSTALLATION

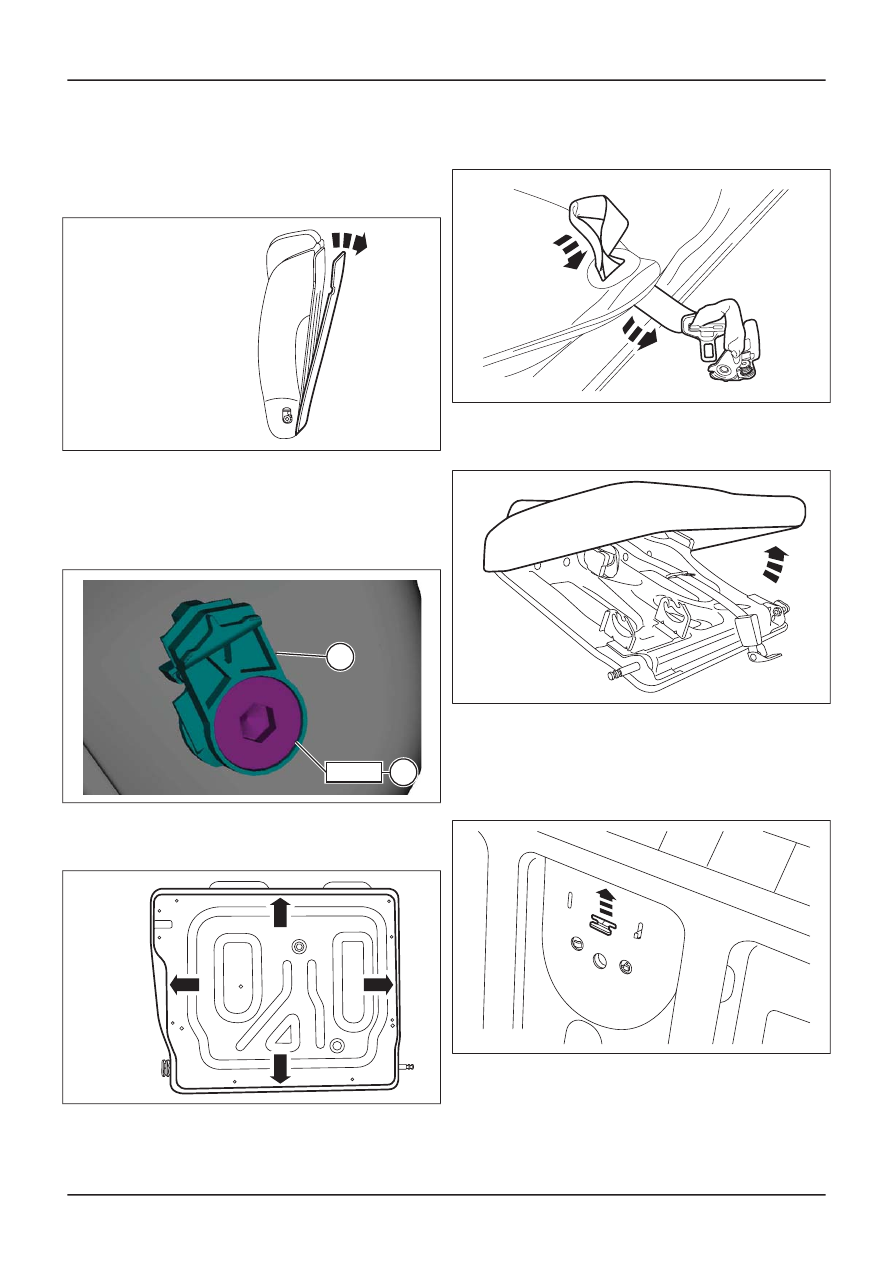

Item 1

Rear center safety belt retractor upper

anchor retaining bolt

1. Detach the rear seat backrest carpet from

the left-hand rear seat backrest.

E48926

Item 3

Left-hand backrest cover and pad

1. Remove the backrest outer pivot pin bush.

1. Remove the pivot pin bush retaining bolt.
2. Remove the bush.

E50973

2

35 Nm

1

2. Detach the rear seat cover and pad from the

rear seat backrest.

E48254

3. Feed the rear center seat safety belt and

anchor through the reat seat cover and pad.

TIE0003255

4. Raise the rear seat cover and pad to gain

access to the rear center safety belt retractor.

E48733

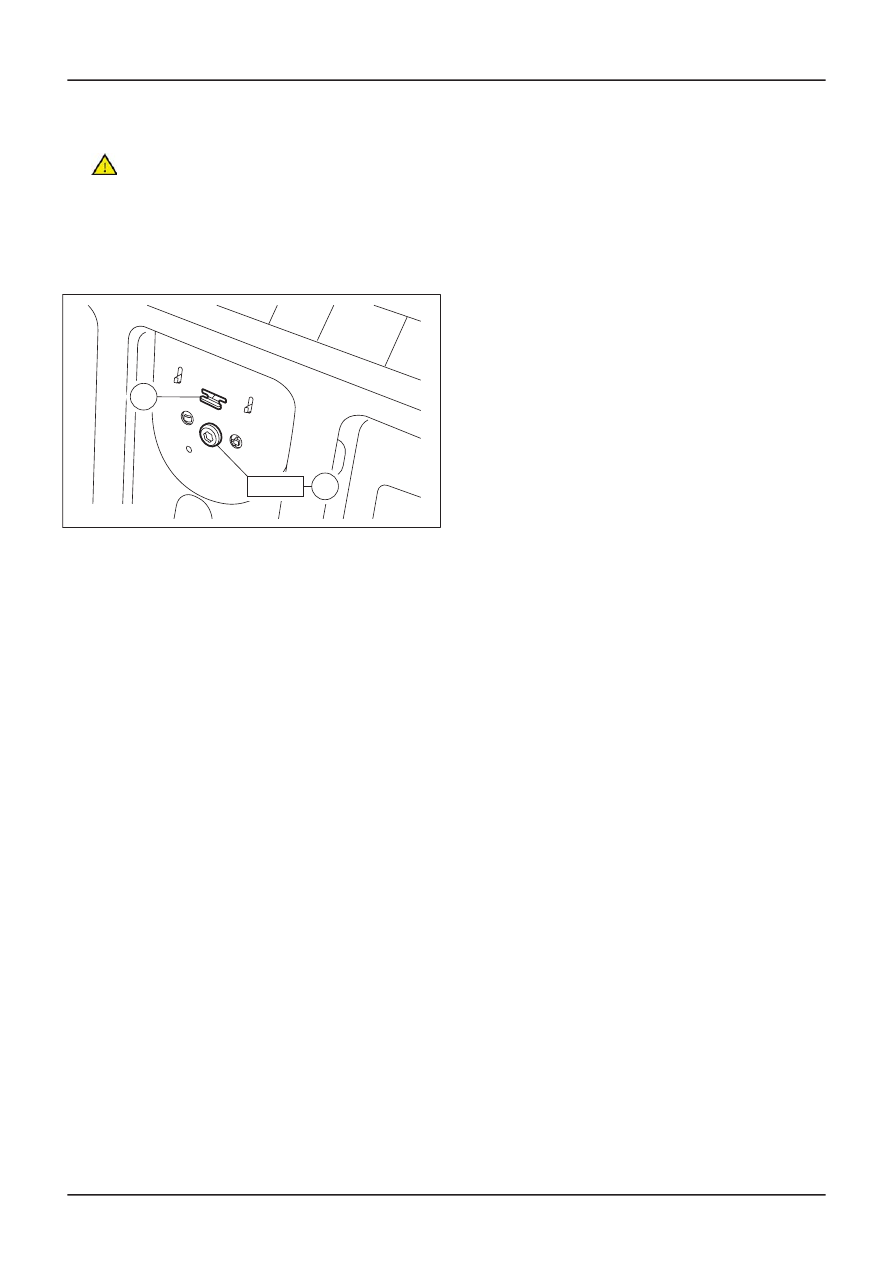

Item 4

Rear center safety belt retractor

1. Remove the rear seat center safety belt

retractor.

• Release the locking tang.

E50062

Installation Details

G391264en

501-20A-

18

Safety Belt System

501-20A-

18

REMOVAL AND INSTALLATION

Item 4

Rear center safety belt retractor

1.

CAUTION: Make sure the rear center

safety belt retractor locating tang is correctly
located.

Install the rear center seat belt retractor.

1. Locate the locking tang.
2. Install the retaining bolt.

E48256

1

35 Nm

2

Item 1

Rear center safety belt retractor upper

anchor retaining bolt

adhesive from the rear seat backrest.

seat backrest carpet to the rear seat
backrest.

G391264en

501-20A-

19

Safety Belt System

501-20A-

19

REMOVAL AND INSTALLATION

2. Using a suita

ble adhesive, attach the

rear

1.

Using a suitable cleaner

, remove the old

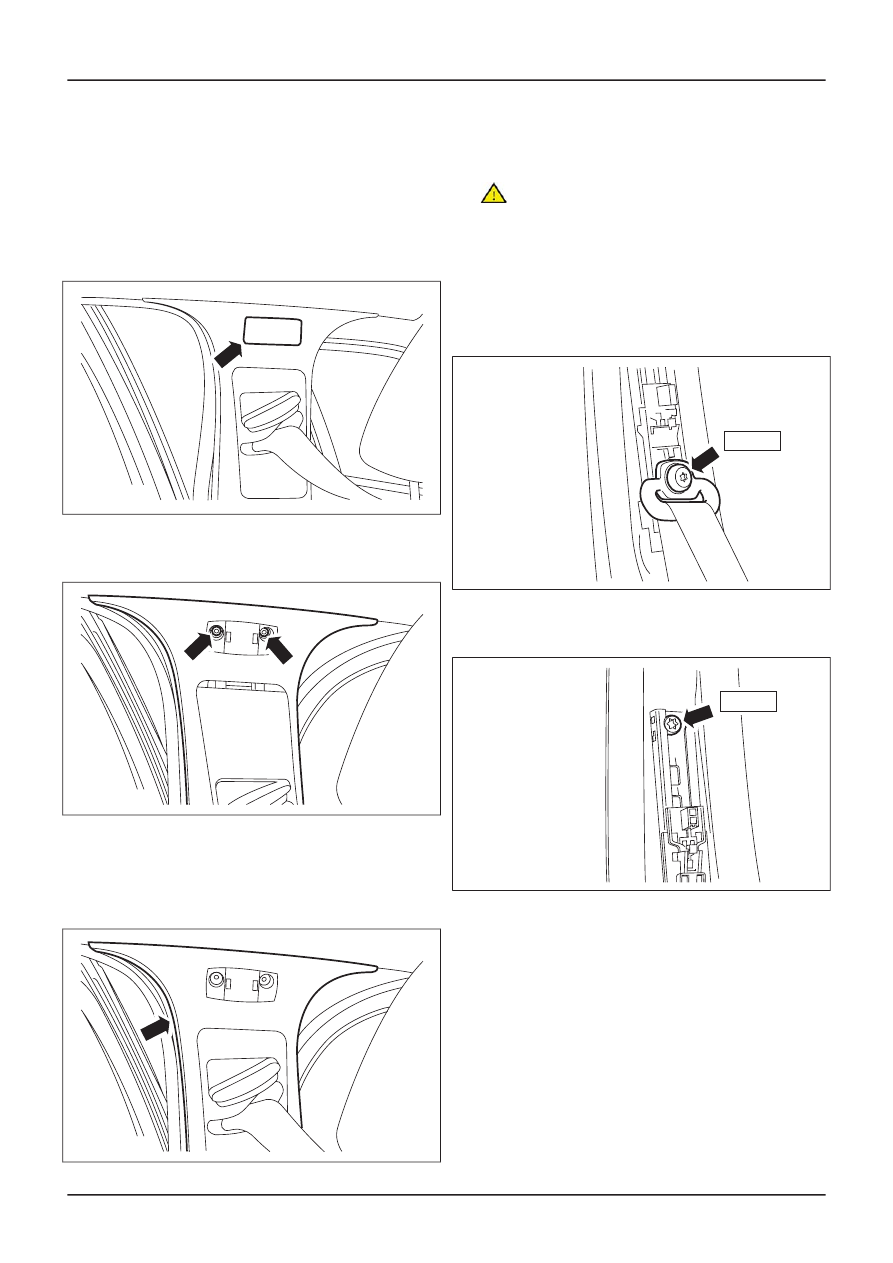

Safety Belt Shoulder Height Adjuster(40 225 0)

Removal

1. Using a thin bladed screwdriver, remove the

B-pillar upper trim panel retaining screws
cover.

E48408

2. Remove the B-pillar upper trim panel

retaining screws.

E48409

3. Locally detach the front and rear door

weatherstrips.

4. Detach the B-pillar upper trim panel from the

B-pillar.

E48410

5.

CAUTION: The bolt securing the safety

belt anchor is held captive by a metal
washer. The bolt, spacer and metal washer

times when the safety belt is detached or
removed.

Detach the safety belt upper anchor from the
safety belt shoulder height adjuster.

TIE39464

35 Nm

6. Remove the safety belt shoulder height

adjuster retaining bolt.

TIE41140

35 Nm

7. Remove the safety belt shoulder height

adjuster.

G167746en

501-20A-

20

Safety Belt System

501-20A-

20

REMOVAL AND INSTALLATION

must remain on the safety belt anchor at all

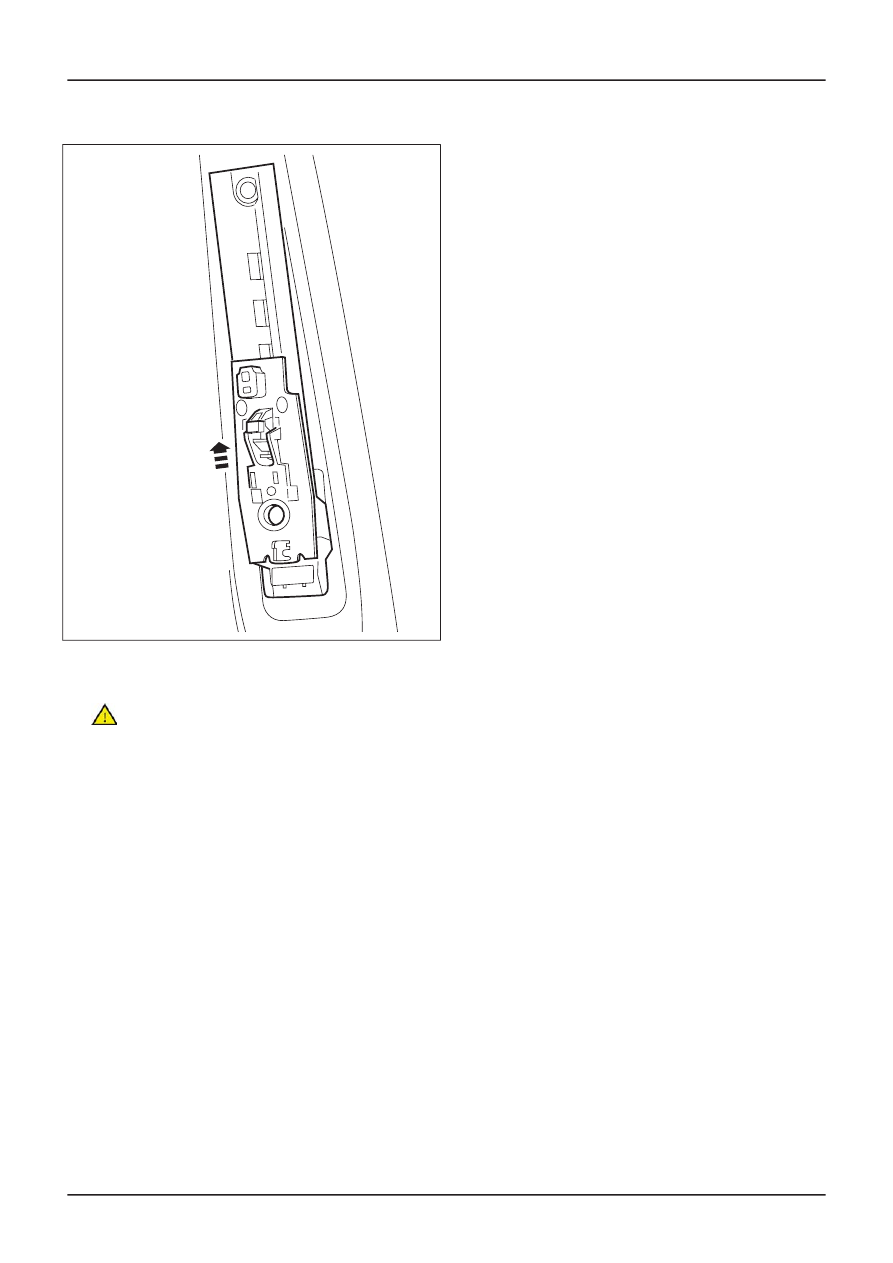

• Lift the adjuster to detach the locating tangs.

E39465

Installation

1.

CAUTION: Make sure the safety belt

shoulder height adjuster locating tangs are
correctly located.

NOTE: Make sure the safety belt shoulder height
adjuster locking control is correctly located on the
safety belt shoulder height adjuster.

To install, reverse the removal procedure.

G167746en

501-20A-

21

Safety Belt System

501-20A-

21

REMOVAL AND INSTALLATION
