SPECIFICATIONS

Liftgate Alignment(41 653 0)

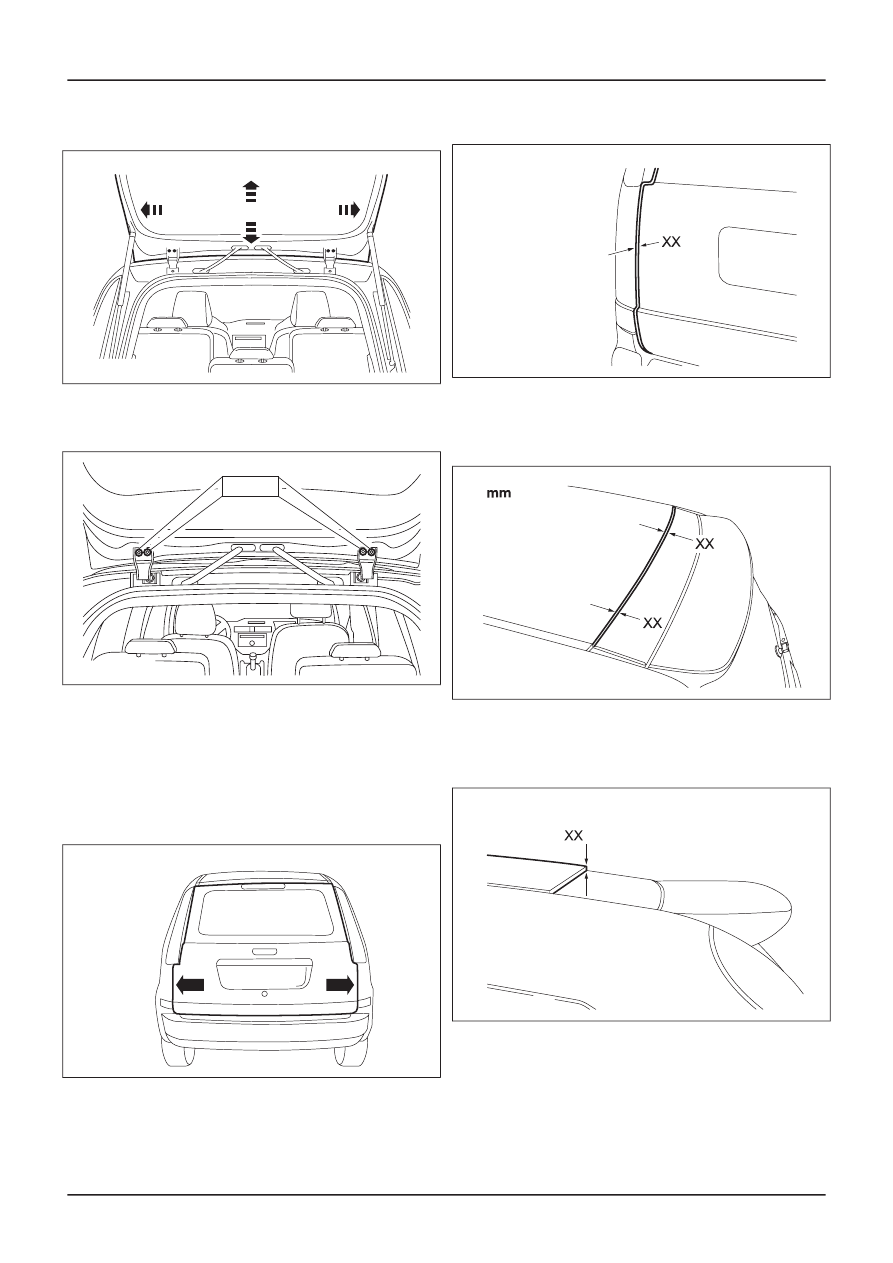

1. Make sure that the liftgate is in the fully

closed position.

2. NOTE: The liftgate must be positioned

centrally in the liftgate opening.

Check and note any misalignment of the
liftgate in relation to the liftgate opening.

TIE0037250

3. Check and note any misalignment of the

liftgate in relation to the rear body panel on
both sides (left hand side shown).

• XX = -1.0 mm ± 1.0 mm.

TIE0037819

mm

4. Check and note any misalignment of the

liftgate in relation to the roof panel.

• XX = 4.0 mm ± 1.0 mm.

TIE0037251

5. Check and note any misalignment of the

liftgate in relation to the roof panel.

• XX = -1.0 mm ± 1.0 mm.

E0037820

mm

6. If adjustment is required, open the liftgate

and loosen the liftgate hinge to liftgate
retaining screws one complete turn.

TIE0037248

G393926en

501-03-

4

Body Closures

501-03-

4

GENERAL PROCEDURES

7. Adjust the liftgate as necessary.

TIE0037652

8. Tighten the liftgate hinge to liftgate retaining

screws.

E0037252

23 Nm

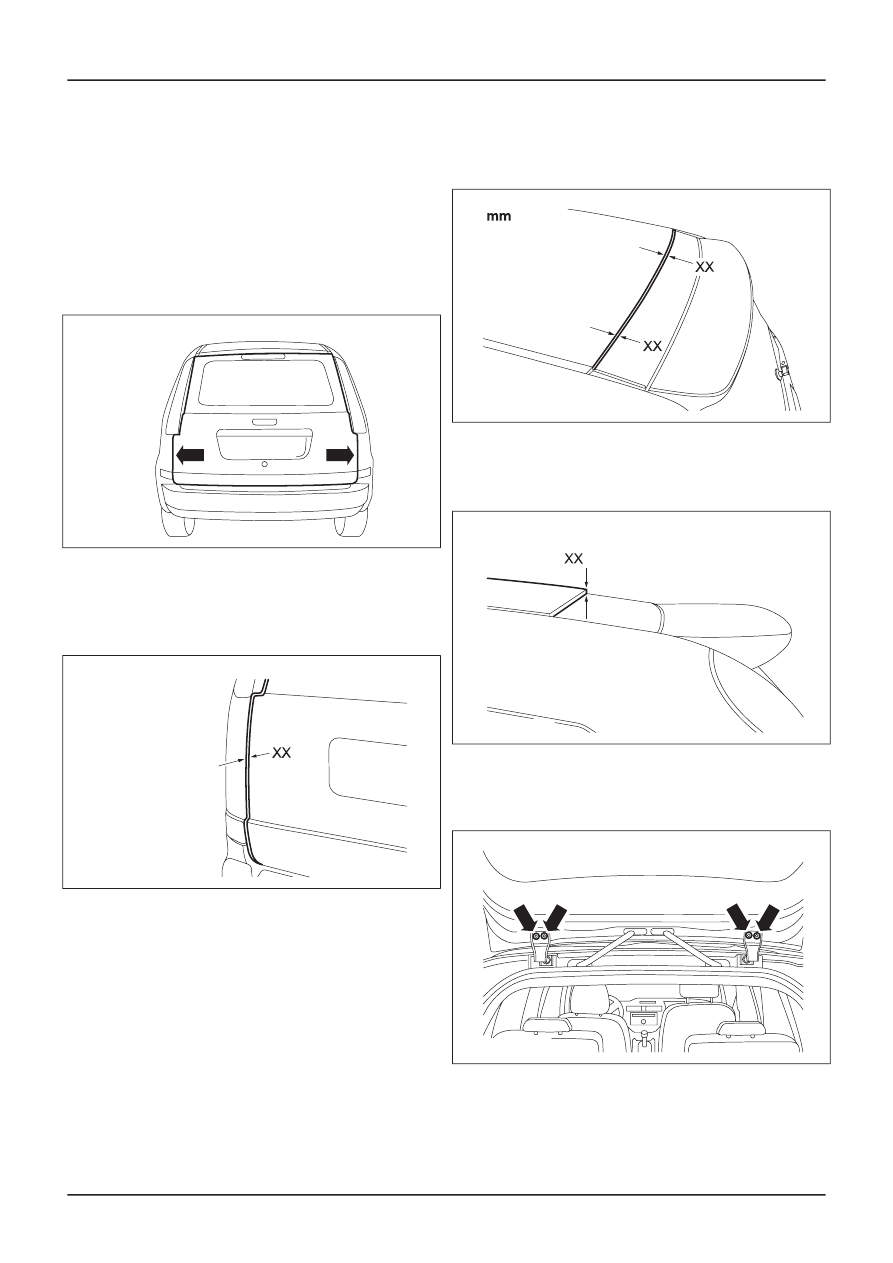

9. Make sure that the liftgate is in the fully

closed position.

10. NOTE: The liftgate must be positioned

centrally in the liftgate opening.

Check and note any misalignment of the
liftgate in relation to the liftgate opening.

TIE0037250

11. Check and note any misalignment of the

liftgate in relation to the rear body panel on
both sides (left hand side shown).

• XX = -1.0 mm ± 1.0 mm.

TIE0037819

mm

12. Check and note any misalignment of the

liftgate in relation to the roof panel.

• XX = 4.0 mm ± 1.0 mm.

TIE0037251

13. Check and note any misalignment of the

liftgate in relation to the roof panel.

• XX = -1.0 mm ± 1.0 mm.

E0037820

mm

14. NOTE: If the liftgate alignment cannot be

achieved at the liftgate hinges to liftgate,
adjustment must be carried out at the
liftgate hinges to body.

NOTE: If adjustment of the liftgate hinges to body
is required the headliner must be removed.

G393926en

501-03-

5

Body Closures

501-03-

5

GENERAL PROCEDURES

Open the liftgate.

15. Remove the liftgate opening weatherstrip.

TIE0037245

16. Remove the headliner.

For additional information, refer to:

Roof Opening Panel

(501-05 Interior Trim

and Ornamentation, Removal and
Installation)

Interior Trim and Ornamentation, Removal
and Installation).

17. Loosen the liftgate hinge to body retaining

screws one complete turn.

TIE0037649

18. Adjust the liftgate as necessary.

TIE0037651

19. Tighten the liftgate hinge to body retaining

screws.

TIE0037650

23 Nm

20. Make sure that the liftgate is in the fully

closed position.

21. NOTE: The liftgate must be positioned

centrally in the liftgate opening.

Check and note any misalignment of the
liftgate in relation to the liftgate opening.

TIE0037250

22. Check and note any misalignment of the

liftgate in relation to the rear body panel on
both sides (left hand side shown).

G393926en

501-03-

6

Body Closures

501-03-

6

GENERAL PROCEDURES

Headliner - 3-Door, Vehicles With: Sliding

/ Headliner - 3-Door, Vehicles Without:

Sliding Roof Opening Pane

l

(501-05

• XX = -1.0 mm ± 1.0 mm.

TIE0037819

mm

23. Check and note any misalignment of the

liftgate in relation to the roof panel.

• XX = 4.0 mm ± 1.0 mm.

TIE0037251

24. Check and note any misalignment of the

liftgate in relation to the roof panel.

• XX = -1.0 mm ± 1.0 mm.

E0037820

mm

25. If further adjustment is required repeat the

liftgate hinge to body adjustment.

26. If no further adjustment is required open

the liftgate.

27. Install the headliner.

For additional information, refer to:

Headliner - 3-Door, Vehicles With: Sliding
Roof Opening Panel

(501-05 Interior Trim

and Ornamentation, Removal and
Installation)

/ Headliner - 3-Door, Vehicles Without:

Sliding Roof Opening Panel

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

28. Install the liftgate opening weatherstrip.

TIE0037245

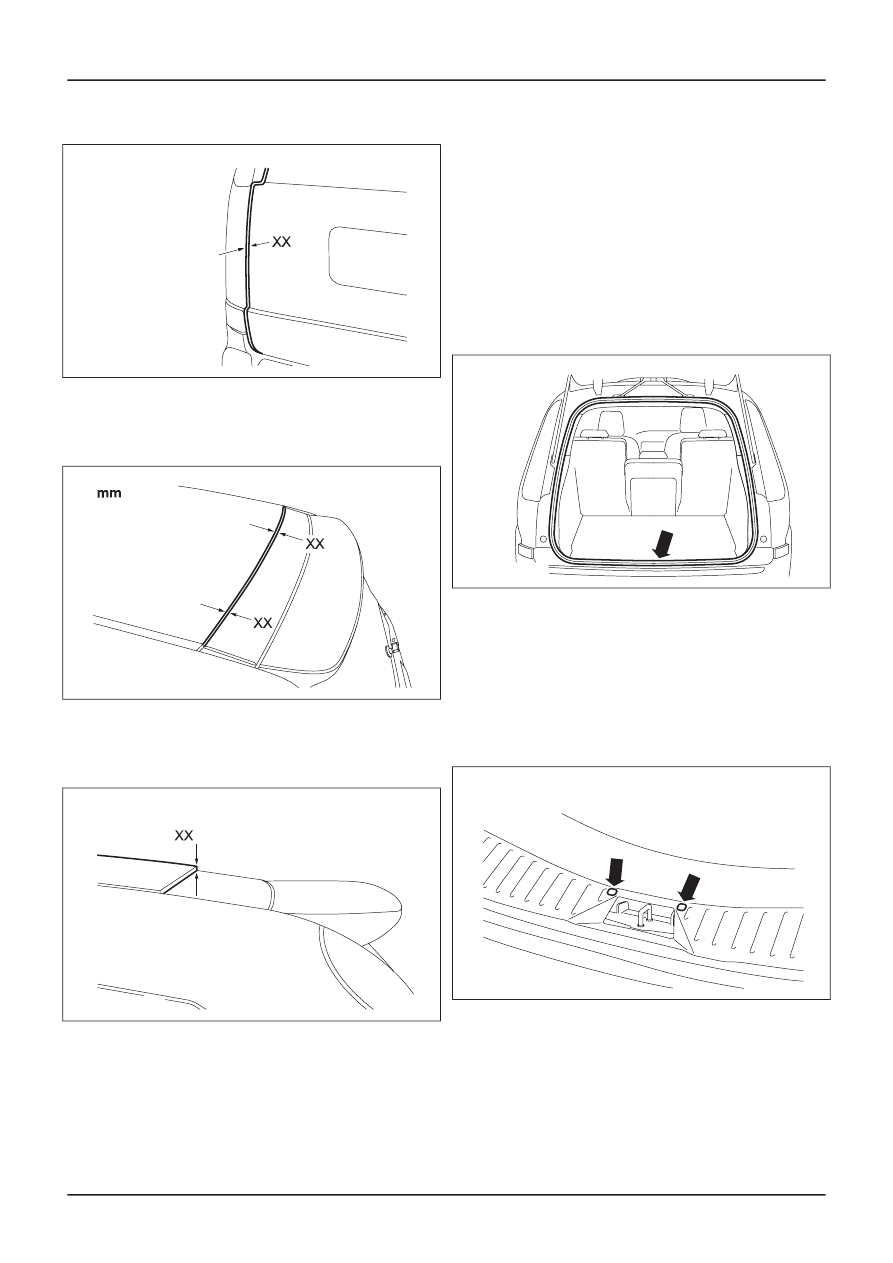

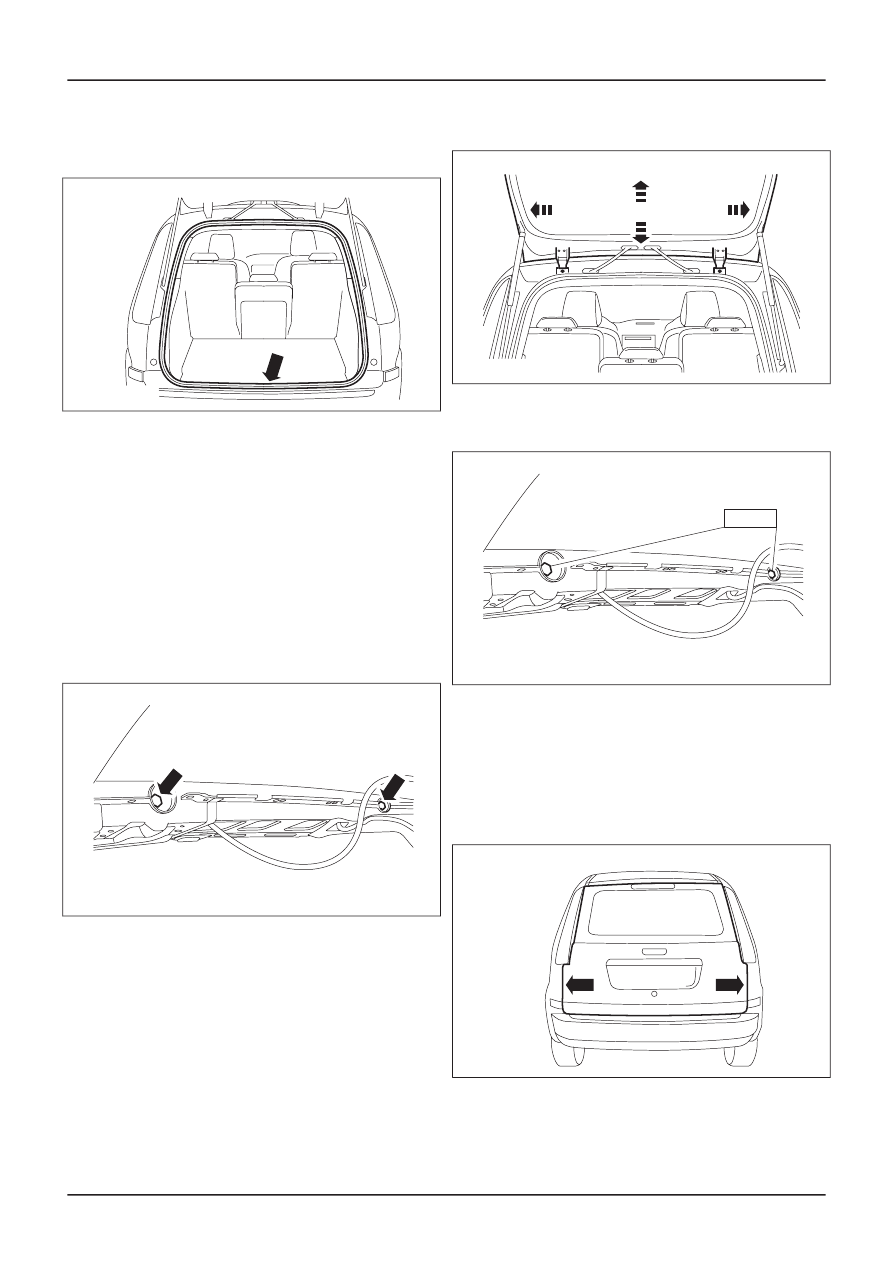

29. With the aid of another technician on the

inside of the vehicle, check and note any
misalignment of the liftgate latch striker
plate in relation to the liftgate latch.

30. Open the liftgate.

31. Remove the liftgate latch striker plate

retaining screw covers.

TIE0037254

G393926en

501-03-

7

Body Closures

501-03-

7

GENERAL PROCEDURES

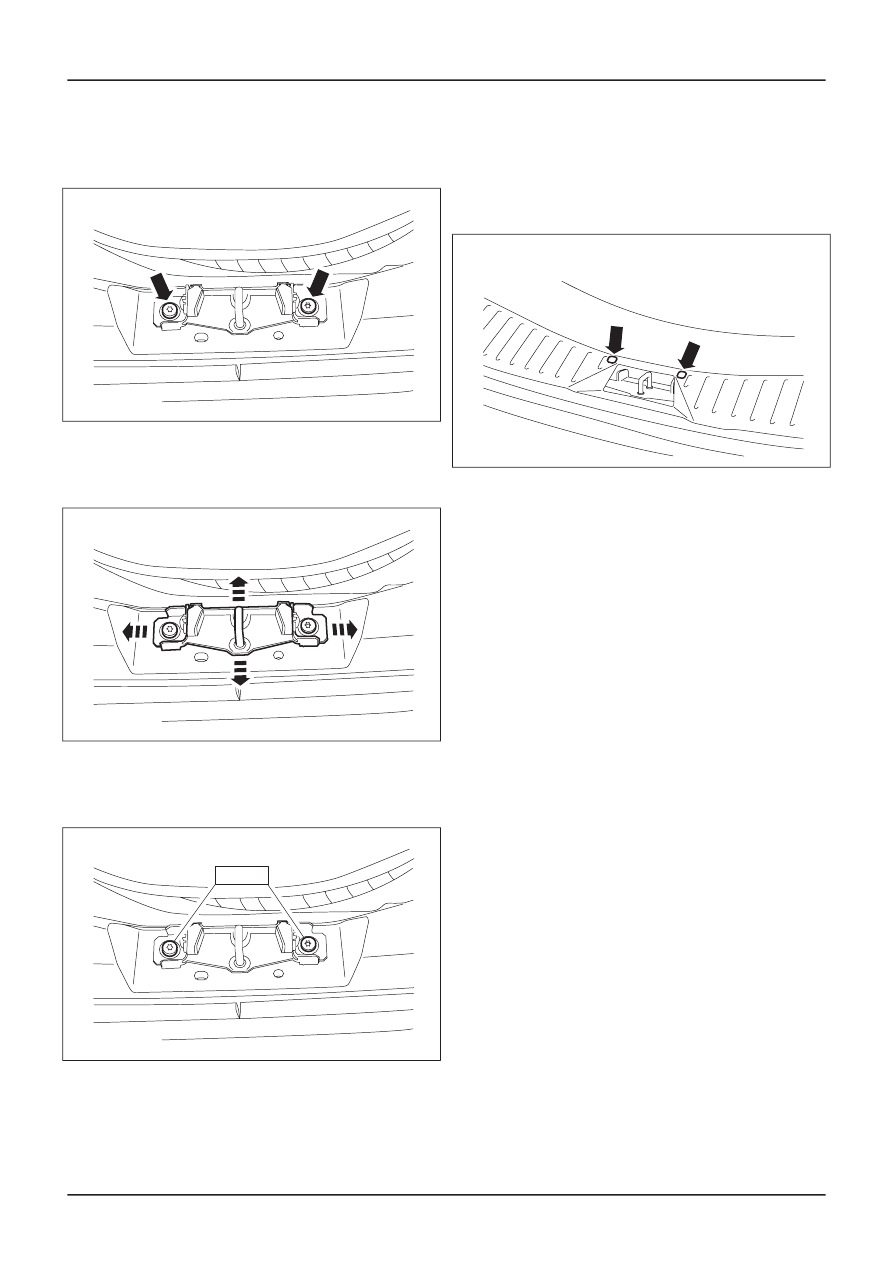

32. Loosen the liftgate latch striker plate

retaining screws one half turn (liftgate
opening scuff plate removed for clarity).

TIE0037247

33. Adjust the liftgate latch striker plate as

necessary (liftgate opening scuff plate
removed for clarity).

TIE0037686

34. Tighten the liftgate latch striker plate

retaining screws (liftgate opening scuff
plate removed for clarity).

TIE0037253

25 Nm

35. With the aid of another technician on the

inside of the vehicle, check and note any
misalignment of the liftgate latch striker
plate in relation to the liftgate latch.

36. If further adjustment is required repeat the

liftgate latch striker plate adjustment.

37. If no further adjustment is required, install

the liftgate latch striker plate retaining
screw covers.

TIE0037254

G393926en

501-03-

8

Body Closures

501-03-

8

GENERAL PROCEDURES

Door Alignment — 3-Door

General Equipment

Transmission jack

Materials

Specification

Name

WSK-M2G349-A7

Adhesive - Loctite 243

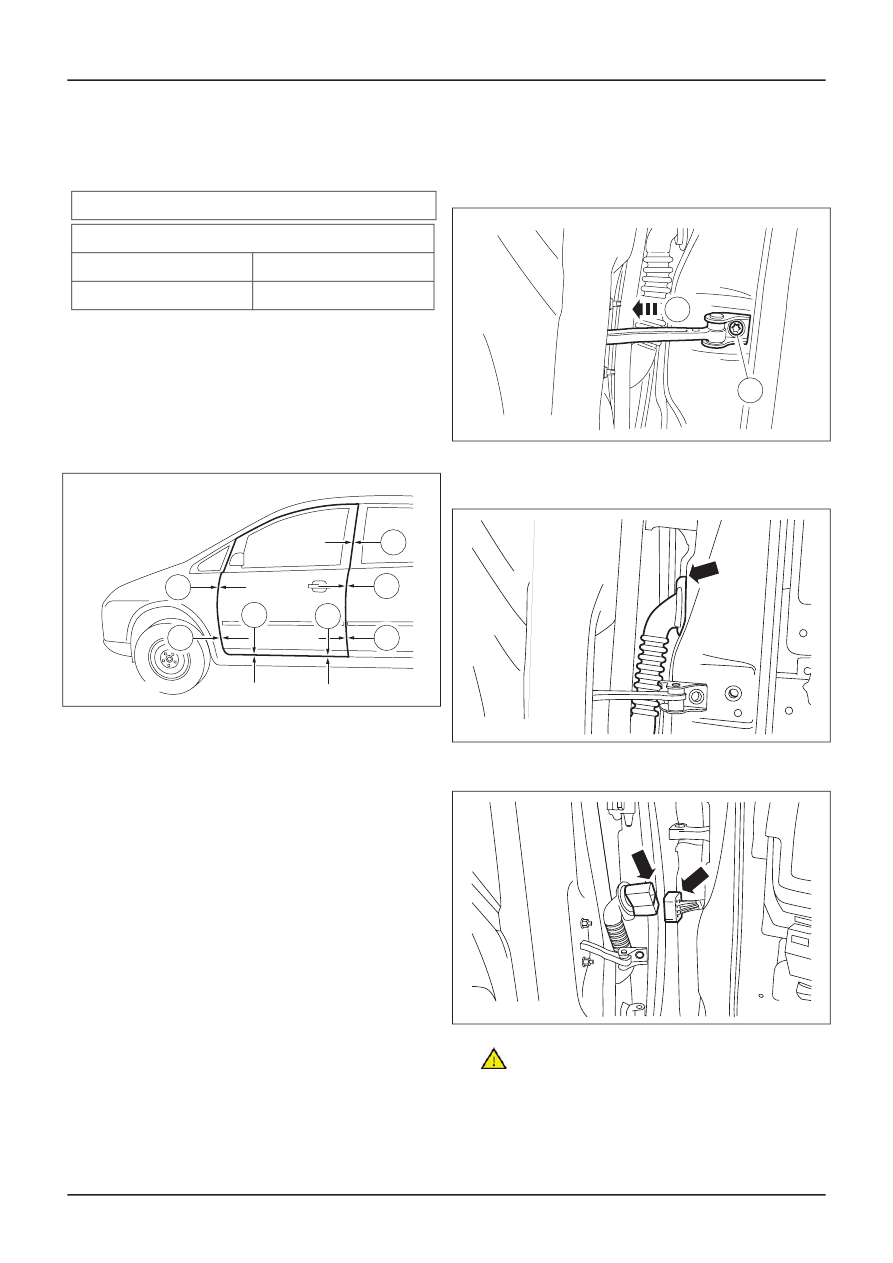

1. NOTE: Make sure that the door is in the fully

closed position.

Check and note any misalignment of the door
in relation to the door frame.

1. 3.5 mm ± 1.0 mm.
2. 6.0 mm ± 2.0 mm.
3. 4.5 mm ± 1.5 mm.

TIE0037259

1

1

3

1

1

2

2

2. If adjustment is required open the door and

mark the position of the door hinges, to use
as reference points as necessary.

3. NOTE: Due to limited access to the door

hinge retaining screws on the A-pillar, the
door must be removed.

Detach the door check strap from the
A-pillar.

1. Remove the retaining screw.

2. Push the check strap to the fully closed

position.

TIE0037258

1

2

4. Detach the electrical connector from the

A-pillar.

TIE41215

5. Disconnect the electrical connector.

TIE41216

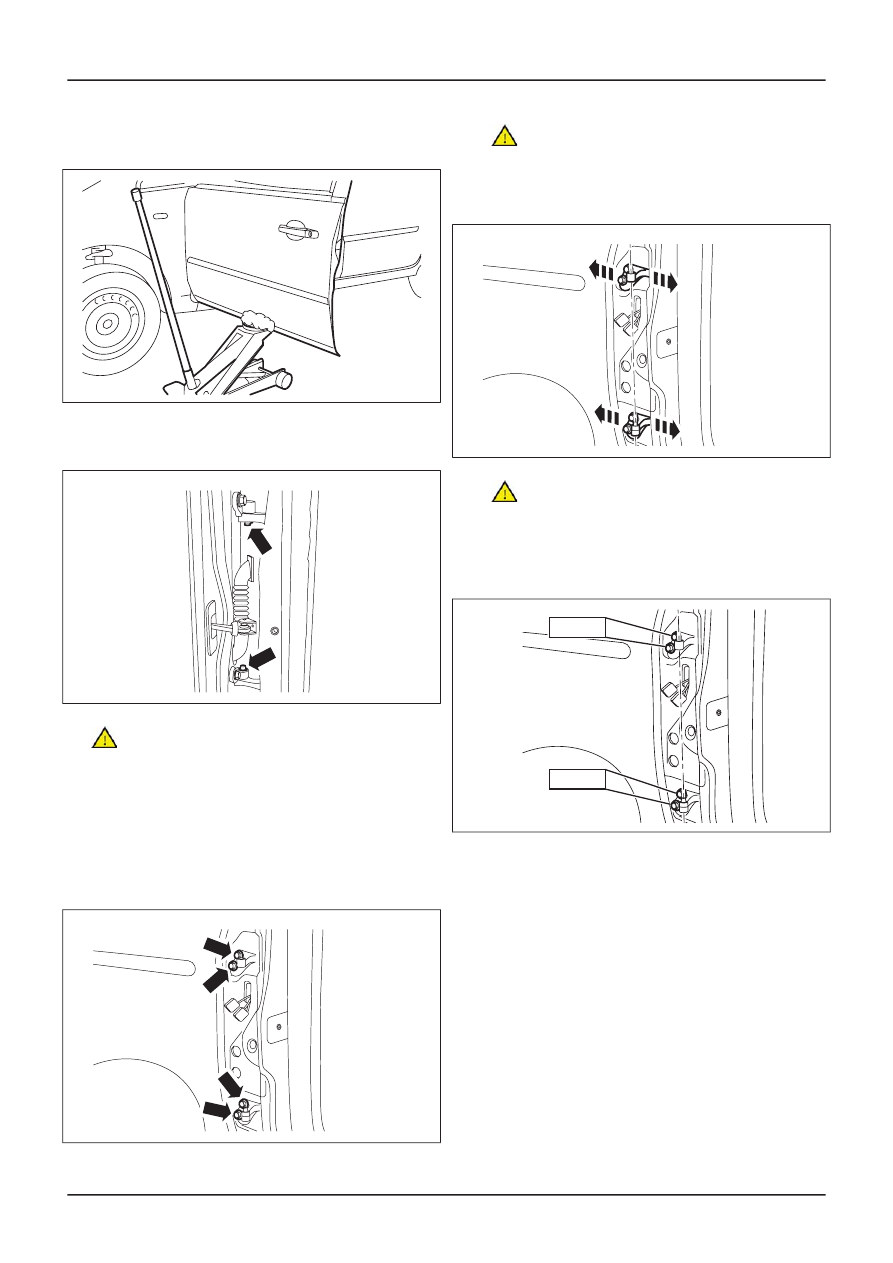

6.

CAUTION: Protect the door using a soft

cloth to prevent damage.

G393925en

501-03-

9

Body Closures

501-03-

9

GENERAL PROCEDURES

With the aid of

another technician

and a

suitable

transmission jack,

support the door.

TIE41214

7. Remove and discard the door hinge center

retaining bolts.

TIE0037618

8.

CAUTION: Take care when moving the

door upwards as considerable force may be
required to separate the door hinges from
the door hinge cones.

With the aid of another technician remove
the door.

9. Loosen the door hinge to A-pillar retaining

screws one half turn.

TIE0037625

10.

CAUTION: Make sure that the door

hinges maintain a common pivot center
line.

Adjust the door hinges as necessary.

TIE0037627

11.

CAUTION: Make sure that the door

hinges maintain a common pivot center
line.

Tighten the door hinge to A-pillar retaining
screws.

E0037626

30 Nm

30 Nm

12. Install the door.

• Make sure that the door hinge cones are

correctly located.

13. NOTE: Do not apply adhesive at this stage.

G393925en

501-03-

10

Body Closures

501-03-

10

GENERAL PROCEDURES
