7. NOTE: The clearances and edge alignment

must be correct before the hood latch is
installed.

Install the hood latch.

• The hood latch must be installed so that the

hood engages without stress and the
clearances on the left and right-hand sides
are not changed.

G18453en

501-02-

3

Front End Body Panels

501-02-

3

GENERAL PROCEDURES

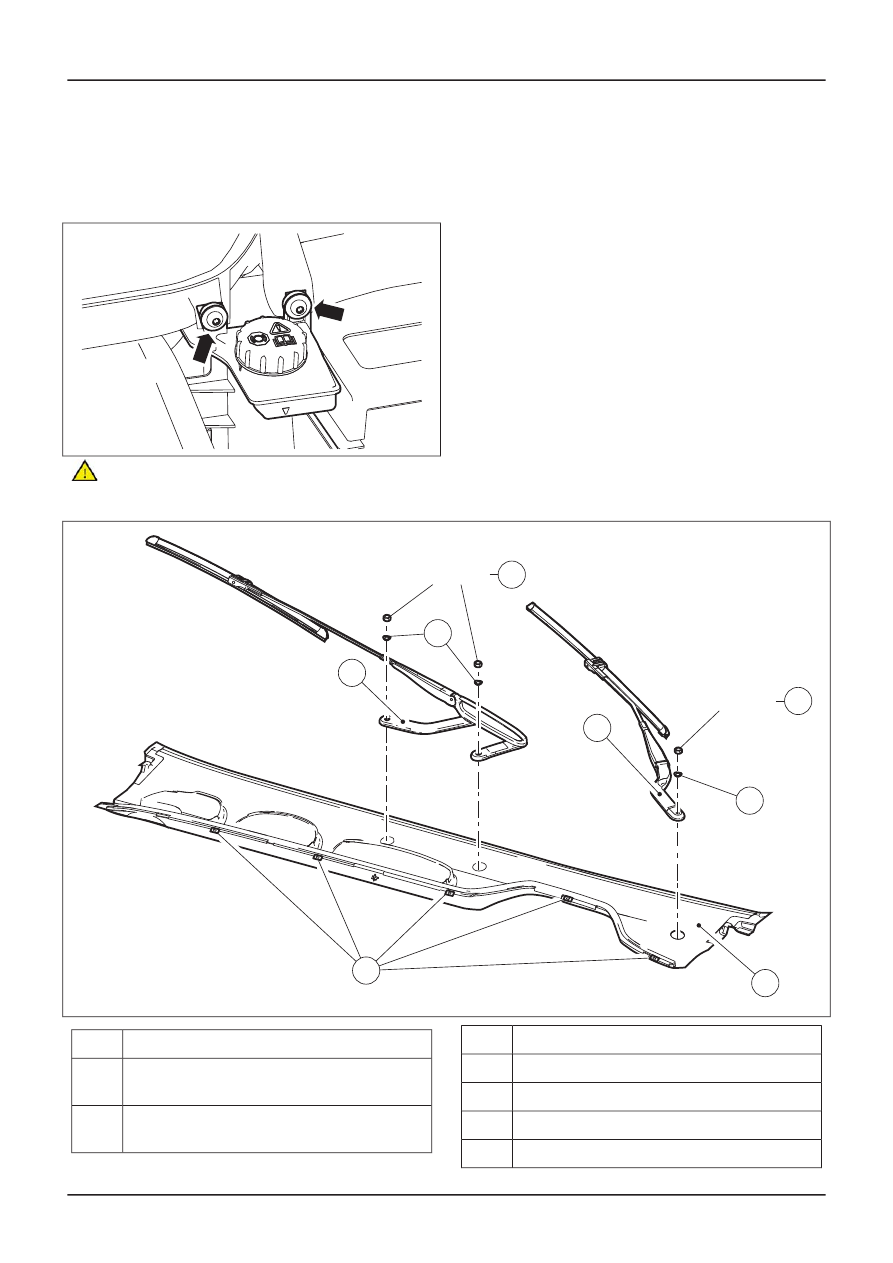

Cowl Panel Grille

1. Remove the brake fluid reservoir from the

cowl panel.

E39287

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

CAUTION: Ensure that the wiper motor is in the park position.

NOTE: Left-hand side shown.

TIE45841

15 Nm

1

15 Nm

4

3

6

2

5

8

7

Description

Item

Windshield wiper arm bolts (passenger
side)

1

Windshield wiper arm washer (passenger
side)

2

Description

Item

Windshield wiper arm (passenger side)

3

Windshield wiper arm bolts (driver side)

4

Windshield wiper arm washer (driver side)

5

Windshield wiper arm (driver side)

6

G296767en

501-02-

4

Front End Body Panels

501-02-

4

REMOVAL AND INSTALLATION

Description

Item

Cowl panel clips

7

Cowl panel

8

3. To install, reverse the removal procedure.

G296767en

501-02-

5

Front End Body Panels

501-02-

5

REMOVAL AND INSTALLATION

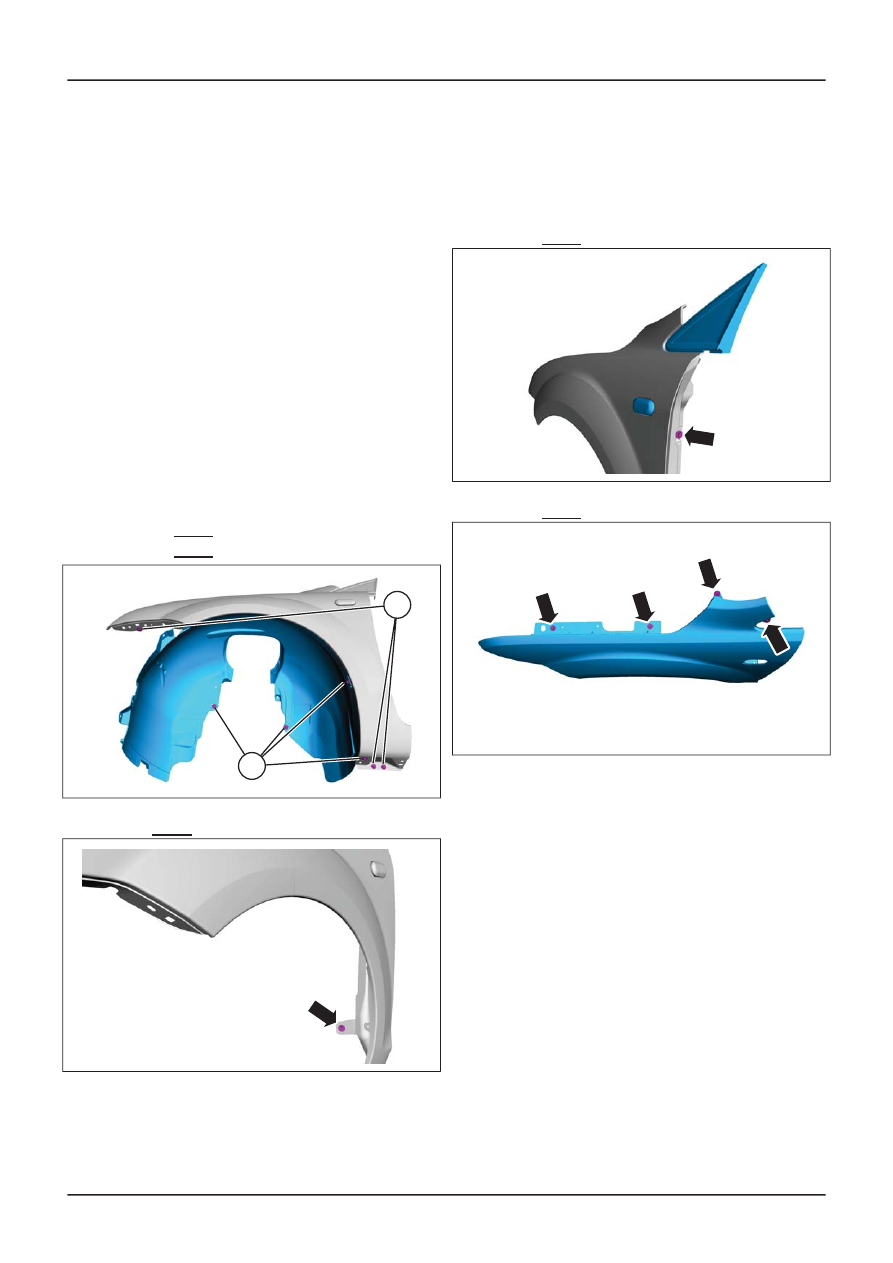

Fender

Removal

NOTE: Removal steps in this procedure may
contain installation details.

1. Detach the wheel and tire.

Tires, Removal and Installation).

2. Detach the front bumper cover.

Installation).

3. Remove the cowl panel grille.

Body Panels, Removal and Installation).

4.

Torque: 5 Nm

1.
2. Torque: 7 Nm

E67528

2

1

5. Torque: 7 Nm

E67530

6. Torque: 7 Nm

E67531

7. Torque: 7 Nm

E67533

Installation

1. To install, reverse the removal procedure.

G545810en

501-02-

6

Front End Body Panels

501-02-

6

REMOVAL AND INSTALLATION

Refer to: Wheel and Tire

(204-04 Wheels and

Refer to: Front Bumper Cover - 2.5L Duratec-ST

Refer to: Cowl Panel Grille

(501-02 Front End

(VI5)

(501-19 Bumpers, Removal and

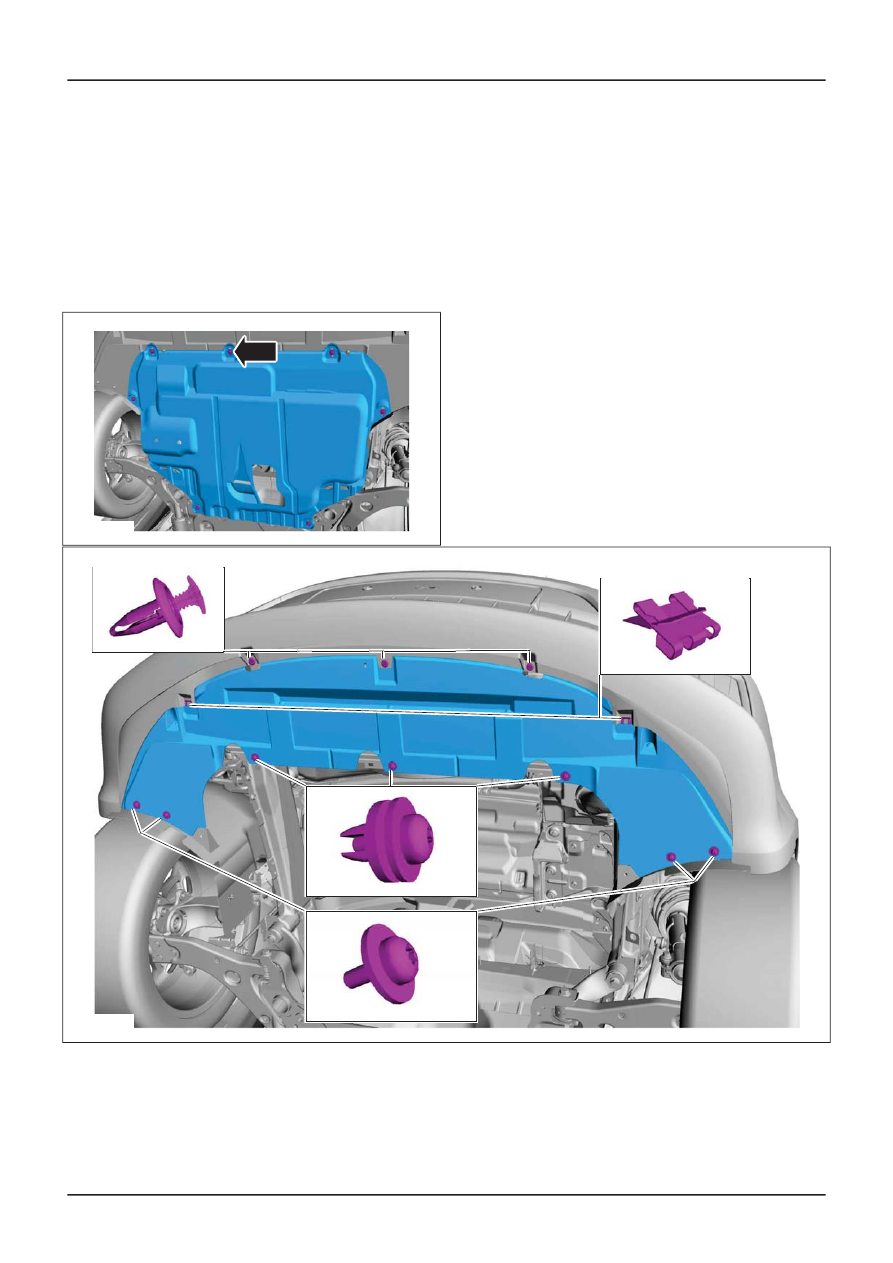

Air Deflector

Removal

Description and Operation).

2.

E92951

x7

3.

E92947

4.

G1225328en

501-02-

7

Front End Body Panels

501-02-

7

REMOVAL AND INSTALLATION

1.

Refer to: Lifting

(100-02 Jacking and Lifting,

E118864

x4

x4

x4

Installation

1. To install, reverse the removal procedure.

G1225328en

501-02-

8

Front End Body Panels

501-02-

8

REMOVAL AND INSTALLATION

SECTION 501-03 Body Closures

PAGE

CONTENTS

SPECIFICATIONS

501-03-2

Specifications......................................................................................................................

GENERAL PROCEDURES

501-03-4

(41 653 0)

Liftgate Alignment...........................................................................................

501-03-9

Door Alignment — 3-Door..................................................................................................

501-03-15

Front Door Alignment — 4-Door/5-Door/Wagon.................................................................

501-03-21

Rear Door Alignment..........................................................................................................

501-03-25

Luggage Compartment Lid Alignment................................................................................

501-03-

Body Closures

501-03-

1

.

VEHICLE APPLICATION:

Lubricants, Fluids, Sealers and Adhesives

Specifications

WSK-M2G349-A7

Adhesive - Loctite 243

Torque Specifications

lb-in

lb-ft

Nm

Item

-

11

15

Door hinge center retaining bolt

-

22

30

Door hinge to body retaining screws

-

35

48

Door hinge to door retaining screws

-

17

23

Door check strap to body retaining screw

-

8

11

Door check strap to door retaining nuts

71

-

8

Door latch to door retaining screws

-

15

20

Door striker to body retaining screws

-

17

23

Liftgate hinge to body retaining screw

-

17

23

Liftgate hinge to liftgate retaining screws

-

15

20

Liftgate latch to liftgate retaining bolts

-

18

25

Liftgate striker to body retaining screws

-

17

23

Hood hinge to body retaining nuts

80

-

9

Hood hinge to hood retaining nuts

-

18

25

Luggage compartment lid striker retaining bolts

-

17

23

Luggage compartment hinge to luggage compart-
ment lid retaining bolts

-

17

23

Luggage compartment lid hinge to body retaining
bolts

-

18

25

Luggage compartment lid hinge mechanism to
luggage compartment lid retaining screws -
Convertible

-

18

25

Luggage compartment lid latch to luggage
compartment lid retaining screws - Convertible

-

7

10

Luggage compartment lid side latch to luggage
compartment lid retaining screws - Convertible

-

7

10

Luggage compartment lid side latch motor to
luggage compartment lid retaining screws -
Convertible

62

-

7

Luggage compartment lid lift cylinder lower pin
retaining nut - Convertible

-

7

10

Luggage compartment lid lift cylinder bracket
retaining nuts - Convertible

-

18

25

Luggage compartment lid hinge mechanism
retaining screws - Convertible

35

-

4

Luggage compartment lid side latch striker retaining
screws - Convertible

G393923en

501-03-

2

Body Closures

501-03-

2

SPECIFICATIONS
