Ford F-59 Commercial Stripped (2017). Manuel - partie 24

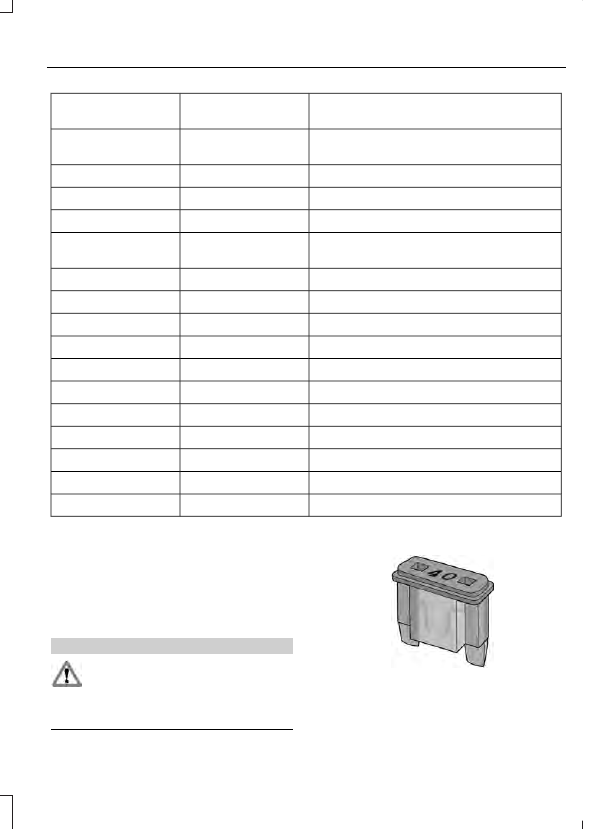

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Alimentation radio de carrossier-construc-
teur.

5A*

F24

Feux de recul de remorque.

10A*

F25

Contact/accessoires sur tableau de bord.

10A*

F26

Témoin de feux de route.

20A*

F27

Feux de jour.

Micro-relais

R1

Frein de stationnement.

Marche/arrêt des feux de jour.

Micro-relais

R2

Clignotant côté droit.

Micro-relais

R3

Clignotant droit de remorque.

Micro-relais

R4

Clignotant côté gauche.

Micro-relais

R5

Clignotant gauche de remorque.

Micro-relais

R6

Non utilisé.

—

R7

Non utilisé.

—

R8

Non utilisé.

—

R9

Non utilisé.

—

D1

Non utilisé.

—

D2

Non utilisé.

—

D3

*

Mini-fusible.

REMPLACEMENT D'UN
FUSIBLE

Fusibles

AVERTISSEMENT

Remplacez toujours un fusible par
un fusible de même calibre. Un
fusible de calibre supérieur peut

causer de graves dommages au câblage
et provoquer un incendie.

E217331

Si certains accessoires électriques de votre
véhicule ne fonctionnent pas, un fusible
est peut-être grillé. Un fil métallique rompu
dans le fusible révèle que ce fusible est

grillé. Vérifiez les fusibles appropriés avant
de remplacer un quelconque composant
électrique.

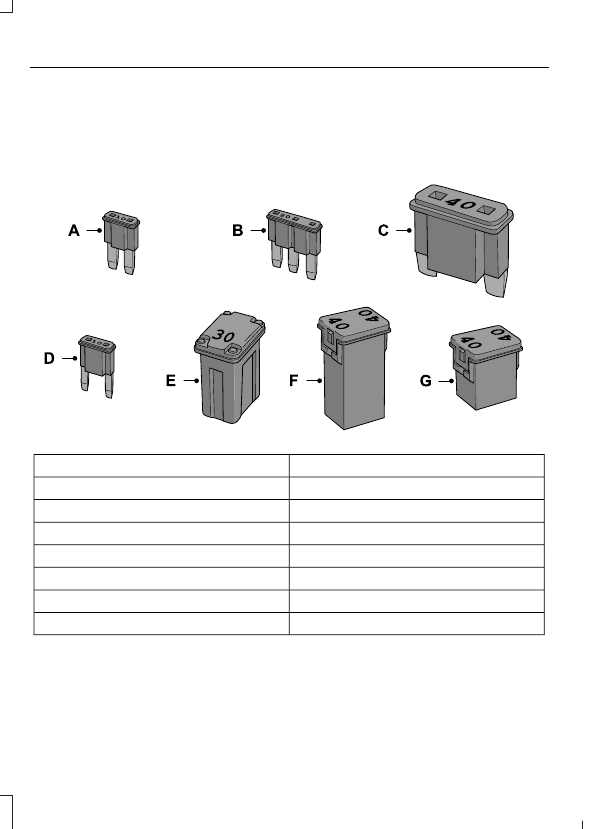

Types de fusibles

E207206

Type de fusible

Référence

Micro 2

A

Micro 3

B

Maxi

C

Mini

D

Boîtier en M

E

Boîtier en J

F

Boîtier en J à profil bas

G

GÉNÉRALITÉS

Faites vérifier régulièrement votre véhicule
pour en préserver la sécurité et la valeur
de revente. Un grand réseau de
concessionnaires autorisés est disponible
pour vous offrir leur compétence
professionnelle en matière d'entretien.
Nous croyons que leurs techniciens
spécialement formés sont les plus
compétents pour effectuer l'entretien de
votre véhicule avec professionnalisme. Ils
comptent sur tous les outils spécialisés
nécessaires précisément mis au point pour
l'entretien de votre véhicule.

Si votre véhicule exige les soins d'un
expert, un concessionnaire autorisé peut
vous fournir les pièces et la main-d'œuvre
dont vous avez besoin. Consultez les
renseignements sur la garantie pour
déterminer quelles sont les pièces et
interventions couvertes.

N'utilisez que des carburants, des
lubrifiants, des liquides et des pièces de
rechange recommandés conformes aux
normes. Les pièces Motorcraft® sont
conçues pour optimiser la performance de
votre véhicule.

Précautions

•

Ne travaillez jamais sur un moteur
chaud.

•

Assurez-vous qu'aucun article ne se
coince dans les pièces mobiles.

•

Ne travaillez pas sur un véhicule dont
le moteur tourne dans un espace clos,
à moins d'être certain que l'espace est
suffisamment aéré.

•

N'approchez jamais une flamme nue
ni une matière en combustion (comme
des cigarettes) de la batterie ou des
pièces du circuit d'alimentation.

Exécution de travaux lorsque le
moteur est coupé

1.

Serrez le frein de stationnement et
placez le levier de vitesses en position
de stationnement (P).

2. Arrêtez le moteur.

3. Calez les roues.

Exécution de travaux lorsque le
moteur tourne

AVERTISSEMENT

Pour réduire les risques de
dommages au véhicule ou de
brûlures, ne démarrez pas le moteur

lorsque le filtre à air est retiré et ne retirez
pas le filtre à air lorsque le moteur tourne.

1.

Serrez le frein de stationnement et
placez le levier de vitesses en position
de stationnement (P).

2. Calez les roues.

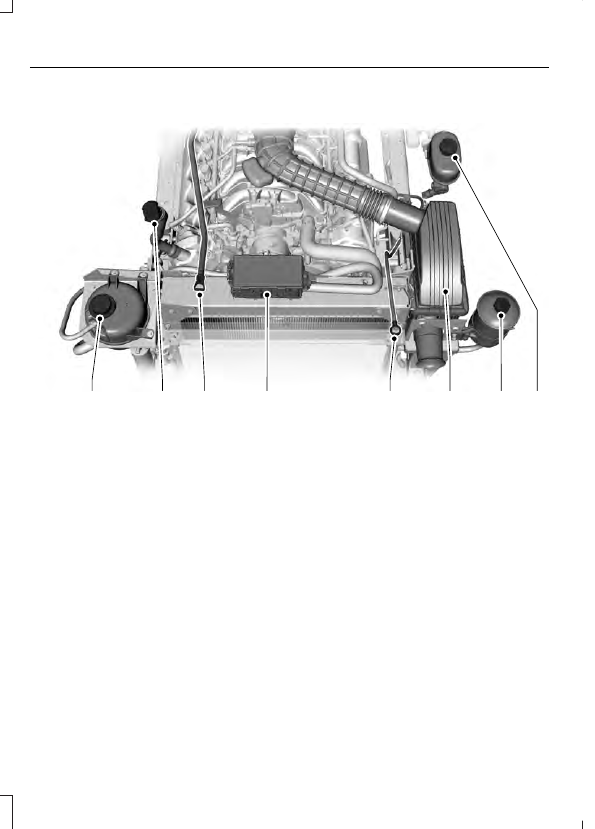

APERÇU SOUS LE CAPOT - CHÂSSIS COMMERCIAL

E225840

H

G

F

E

A

B

C

D

Réservoir de liquide de refroidissement.  Voir Vérification du liquide de
refroidissement (page 104).

A

Bouchon de remplissage d'huile moteur.  Voir Vérification de l'huile moteur
(page 102).

B

Jauge d'huile de la boîte de vitesses automatique.  Voir Vérification de l'huile
de boîte de vitesses automatique (page 108).

C

Boîte à fusibles du compartiment moteur.  Voir Fusibles (page 77).

D

Jauge d'huile moteur.  Voir Jauge d'huile moteur (page 102).

E

Filtre à air.  Voir Remplacement du filtre à air  (page 116).

F

Réservoir de liquide de direction assistée.  Voir Vérification du liquide de
direction assistée (page 112).

G

Réservoir de liquide de frein.  Voir Vérification du liquide de frein (page 111).

H
