Ford F-59 Commercial Stripped (2017). Manuel - partie 23

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Non utilisé.

—

28

Non utilisé.

—

29

Non utilisé.

—

30

Alimentation de feu de croisement gauche
de carrossier-constructeur.

10A*

31

Non utilisé.

—

32

Alimentation de feu de recul de carrossier-
constructeur.

10A*

33

Marche arrière de carrossier-constructeur.

10A*

34

Feux de recul de remorque.

Alimentation des feux de route de carros-
sier-constructeur.

20A*

35

Témoin de feux de route.

Contacteur d'annulation de surmultipliée.

10A*

36

Non utilisé.

—

37

Arrêt/contact de carrossier-constructeur.

10A*

38

Non utilisé.

—

39

Non utilisé.

—

40

Éclairage du tableau de bord/du commu-
tateur.

10A*

41

Non utilisé.

—

42

Non utilisé.

—

43

Non utilisé.

—

44

Clignotant droit de remorque.

—

Relais 1

Clignotant gauche de remorque.

—

Relais 2

Clignotant côté droit.

—

Relais 3

Clignotant côté gauche.

—

Relais 4

Non utilisé.

—

Relais 5

Feux de jour.

—

Relais 6

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Frein de stationnement.

Marche/arrêt des feux de jour.

—

Relais 7

Non utilisé.

—

Diode 1

Non utilisé.

—

Diode 2

Non utilisé.

—

F1

Non utilisé.

—

F2

Non utilisé.

—

F3

Non utilisé.

—

F4

Non utilisé.

—

F5

Non utilisé.

—

F6

Non utilisé.

—

F7

Non utilisé.

—

F8

Non utilisé.

—

F9

Non utilisé.

—

F10

Non utilisé.

—

F11

Non utilisé.

—

F12

*

Mini-fusible.

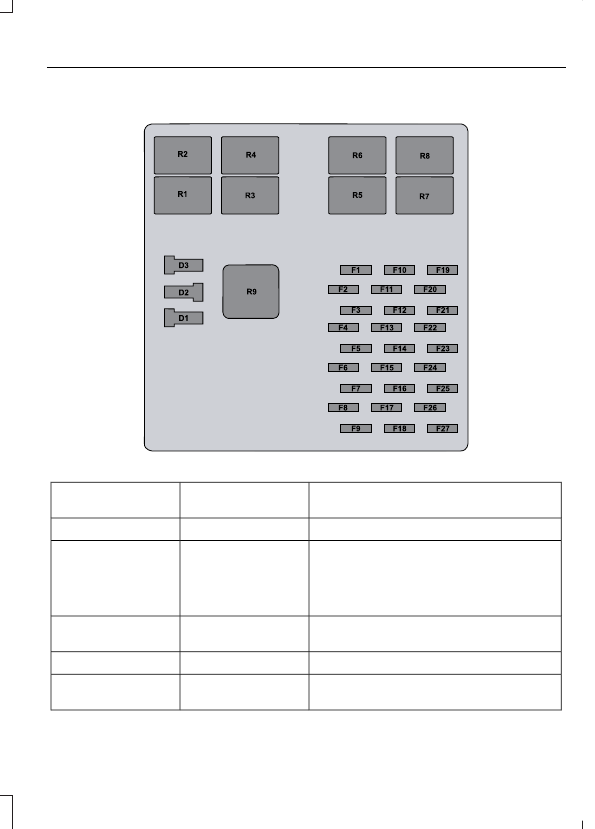

F59 Porte-fusibles ASI de l'habitacle

E188334

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Non utilisé.

—

F1

Clignotant arrière droit/gauche.

20A*

F2

Bobine de relais de clignotant droit/
gauche.
Clignotant droit/gauche de tableau de
bord.

Clignotant gauche.

15A*

F3

Feux de détresse.

Bobine de relais du ventilateur d'habitacle.

15A*

F4

Clignotant avant/arrière droit.

15A*

F5

Feux de détresse avant/arrière droits.

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Module de freinage antiblocage
(Hydromax).

10A*

F6

Feu de croisement droit.

10A*

F7

Relais des feux de jour.

5A*

F8

Feu de croisement gauche.

10A*

F9

Contacteur d'annulation de surmultipliée.

10A*

F10

Batterie (+12V) n° 1 de tableau de bord.

10A*

F11

Non utilisé.

—

F12

Batterie (+12V) n° 2 de tableau de bord.

10A*

F13

Éclairage des commutateurs.

10A*

F14

Éclairage du tableau de bord.

Alimentation batterie (+12 V) de carrossier-
constructeur.

20A*

F15

Non utilisé.

—

F16

Clignotants de remorque.

20A*

F17

Feux stop de remorque.
Feux de détresse de remorque.

Arrêt/contact de carrossier-constructeur.

10A*

F18

Signal de contacteur des feux stop du
module de commande de freins de
remorque.

10A*

F19

Feux de freinage de carrossier-construc-
teur.
Feux de freinage gauches/droits.

Alimentation contact/accessoires de
carrossier-constructeur.

10A*

F20

Module de freinage antiblocage.

10A*

F21

Tableau de bord.

Module d'essuie-glaces/lave-glaces.

30A*

F22

Alimentation des essuie-glaces.

Feux de recul.

10A*

F23
