Ford F-59 Commercial Stripped (2017). Manuel - partie 22

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Fusibles F11, F13, F15, F17 de planche de
bord.

50A**

J8

Alimentation du relais de démarreur.

30A**

J9

Solénoïde de démarreur.

Fusible M1-1 du boîtier de distribution élec-
trique.

60A**

J10

Moteur de servocommande de freinage
(Hydromax).

Frein électronique de remorque.

30A**

J11

Primaire d'éclairage.

60A**

J12

Fusible M1-2 du boîtier de distribution
électrique.
Fusibles F19, F5, F3 de planche de bord.

Non utilisé.

—

J13

Avertisseur sonore.

20A**

J14

Module de freinage antiblocage à 4 canaux.

60A**

J15

Feux de stationnement de remorque.

20A**

J16

*

Mini-fusible.

**

Fusible J-case.

Diode et module de relais

Repérez le boîtier du module avec le boîtier
de distribution électrique devant le
radiateur.

E224614

Composants protégés

Emplacement du

relais

Non utilisé.

1

Non utilisé.

2

Non utilisé.

3

Relais d'alimentation des feux de jour.

4

Hydromax – Relais d'isolation du signal de contacteur des feux stop.

5

Relais de feux de recul.

6

Relais de masse du démarreur.

7

Relais de feux de stationnement de remorque.

8

Module de porte-fusible

Le porte-fusible se trouve à côté de la
diode et du relais de commande.

Composants protégés

Intensité du fusible

Numéro de fusible

Alimentation du relais des feux stop
(module Hydromax).

10A

1

Dispositif d'interverrouillage frein-levier
sélecteur.

10A

2

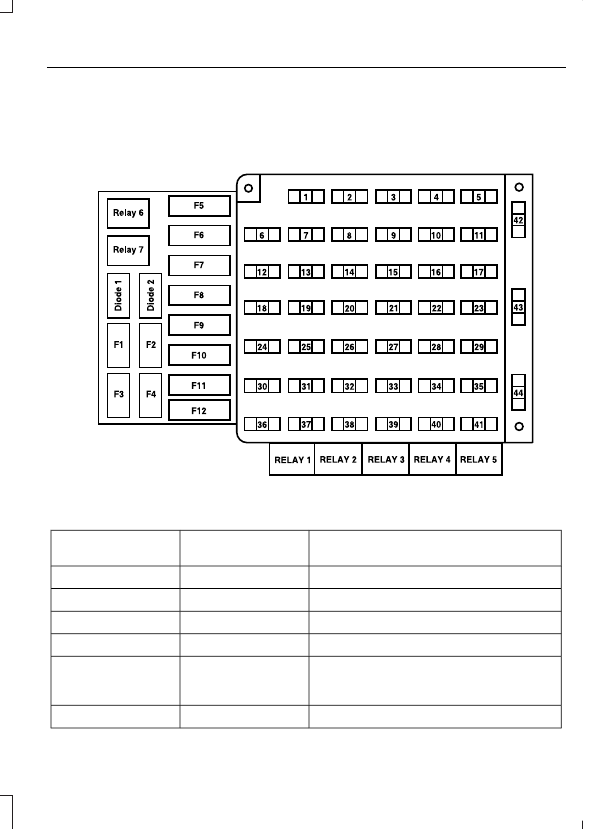

F53 Porte-fusibles de l'habitacle

Repérez le porte-fusibles au-dessous et à
gauche du volant, à proximité de la pédale
de frein. Pour accéder aux fusibles, retirez

le couvercle du porte-fusible.

Pour retirer un fusible, utilisez l'outil
d'extraction de fusible situé dans le
couvercle du porte-fusible.

E161521

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Commutateur multifonctions.

20A*

1

Non utilisé.

—

2

Non utilisé.

—

3

Tableau de bord.

10A*

4

Alimentation des accessoires de carrossier-
constructeur (positions accessoires et
contact).

10A*

5

Non utilisé.

—

6

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Bobine de relais du ventilateur d'habitacle.

15A*

7

Alimentation de feux stop.

10A*

8

Module de commande de freins de
remorque

Non utilisé.

—

9

Mémoire du tableau de bord.

10A*

10

Module d'essuie-glaces/lave-glaces.

30A*

11

Alimentation des essuie-glaces.

Non utilisé.

—

12

Module de freinage antiblocage –
Hydromax.

10A*

13

Module de freinage antiblocage – Hydro-
boost.

10A*

14

Contact/démarrage du tableau de bord.

Alimentation des clignotants côté gauche.

15A*

15

Alimentation batterie (+12 V) de carrossier-
constructeur.

20A*

16

Alimentation radio de carrossier-construc-
teur.

5A*

17

Non utilisé.

—

18

Relais des feux de jour.

5A*

19

Non utilisé.

—

20

Alimentation des clignotants côté droit.

15A*

21

Clignotants de remorque.

20A*

22

Contact/accessoires sur tableau de bord.

10A*

23

Non utilisé.

—

24

Alimentation de feu de croisement droit
de carrossier-constructeur.

10A*

25

Non utilisé.

—

26

Non utilisé.

—

27
