Ford F-59 Commercial Stripped (2017). Manuel - partie 20

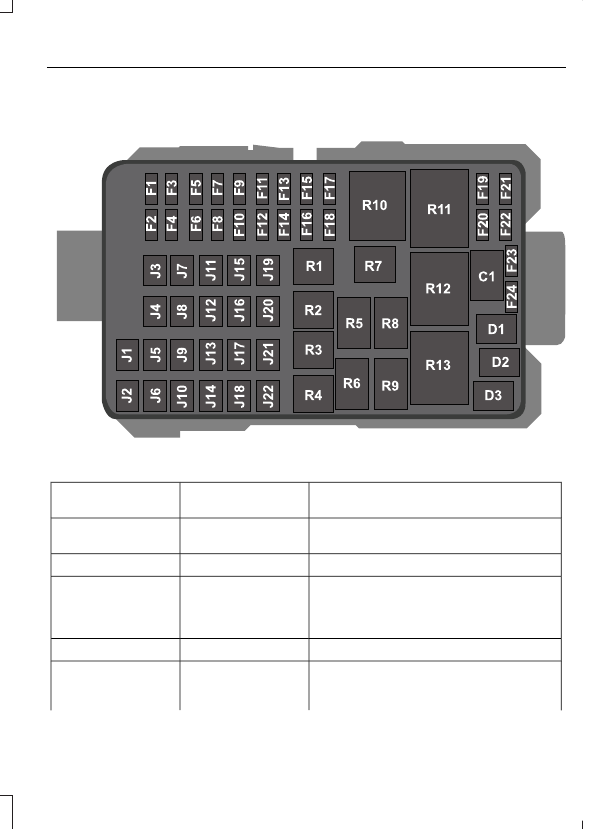

F59 Boîtier de distribution électrique

E197657

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Embrayage de compresseur de climatisa-
tion.

10A*

F1

Freinage antiblocage - Hydromax.

30A*

F2

Mémoire d'anomalies du module de
commande du groupe motopropulseur.

5A*

F3

Bobine de relais du module de commande
du groupe motopropulseur.

Non utilisé.

—

F4

Bobine de relais de feux de position de
remorque.

20A*

F5

Alimentation des feux de stationnement.

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Module de rhéostat d'éclairage de planche
de bord.

Non utilisé.

—

F6

Alimentation des feux de recul de
remorque.

25A*

F7

Alimentation des feux de recul.

Non utilisé.

—

F8

Feux de jour.

20A*

F9

Non utilisé.

—

F10

Non utilisé.

—

F11

Non utilisé.

—

F12

Non utilisé.

—

F13

Non utilisé.

—

F14

Module de servocommande de freinage
(Hydromax).

5A*

F15

Alimentation du module de commande du
groupe motopropulseur.

20A*

F16

Sonde à oxygène de surveillance automa-
tique.

20A*

F17

Sondes à oxygène chauffantes du moteur
n° 11 et 21.
Électrovanne de purge.

Condensateurs antiparasite.

20A*

F18

Bobines d'allumage.

Module de commande du groupe motopro-
pulseur.

10A*

F19

Alimentation du relais des feux stop du
module Hydromax.

10A*

F20

Module de commande du groupe motopro-
pulseur.

20A*

F21

Diode de pompe d'alimentation.
Bobine de relais de pompe d'alimentation.

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Dispositif d'interverrouillage frein-levier
sélecteur.

10A*

F22

Non utilisé.

—

F23

Non utilisé.

—

F24

Alimentation du relais du ventilateur.

40A**

J1

Phares.

30A**

J2

Avertisseur optique des feux de route.
Bobine de relais de marche/arrêt des feux
de jour.
Alimentation du relais des feux de jour.
Fusibles n° 25, 31 de planche de bord.

Alimentation du véhicule.

30A**

J3

Relais du module de commande du groupe
motopropulseur
Fusibles F16, F17, F18 du boîtier de distribu-
tion électrique.

Alimentation de l'allume-cigare.

20A**

J4

Connecteur de l'outil de diagnostic.

Non utilisé.

—

J5

Alimentation du relais de démarreur.

30A**

J6

Solénoïde de démarreur.

Module de freinage antiblocage (Hydro-
boost).

40A**

J7

Moteur de servocommande de freinage
(Hydromax).

60A**

Fusible n° 20 du boîtier de distribution
électrique.

Feux de stationnement de remorque.

20A**

J8

Fusibles n° 4, 10, 16, 22 de planche de bord.

50A**

J9

Module de freinage antiblocage à 4 canaux.

60A**

J10

Module de freinage antiblocage à 3 canaux.

40A**

Alimentation du relais de pompe d'alimen-
tation.

20A**

J11

Injecteurs.

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Débitmètre d'air massique.
Moteur de pompe d'alimentation.
Module de commande du groupe motopro-
pulseur.

Frein électronique de remorque.

30A**

J12

Alimentation du commutateur d'allumage
(fusibles n° 1, 5, 7, 11, 13, 14, 17, 19, 23, 36 de
planche de bord).

40A**

J13

(fusibles F19, F22, F21 du boîtier de distribu-
tion électrique).

Non utilisé.

—

J14

Alimentation de la batterie de la planche
de bord (fusibles n° 15, 21).

60A**

J15

Fusible primaire d'éclairage.

Avertisseur sonore.

20A**

J16

Alimentation du commutateur d'allumage
(fusibles n° 5, 11, 17, 23, 38 de planche de
bord).

40A**

J17

Contacteur des feux stop.

20**

J18

Commande de levier multifonction.

Non utilisé.

—

J19

Non utilisé.

—

J20

Non utilisé.

—

J21

Bobine de relais de feu de recul.

20A**

J22

Bobine de relais d'embrayage de climatisa-
tion.
Commande de demande de climatisation.

Relais d'avertisseur sonore.

—

R1

Relais de pompe d'alimentation.

—

R2

Relais de démarreur.

—

R3

Relais de feux de recul.

—

R4

Relais d'isolation du signal de contacteur
des feux stop (Hydromax).

—

R5
