TABLEAU DE SPÉCIFICATIONS
DES FUSIBLES

F53 Boîtier de distribution
électrique

AVERTISSEMENTS

Débranchez toujours la batterie
avant de procéder à l'entretien des
fusibles haute intensité.

Afin de réduire les risques
d'électrocution, remettez toujours le
couvercle du boîtier de distribution

électrique en place avant de rebrancher la
batterie ou de remplir les réservoirs de
liquide.

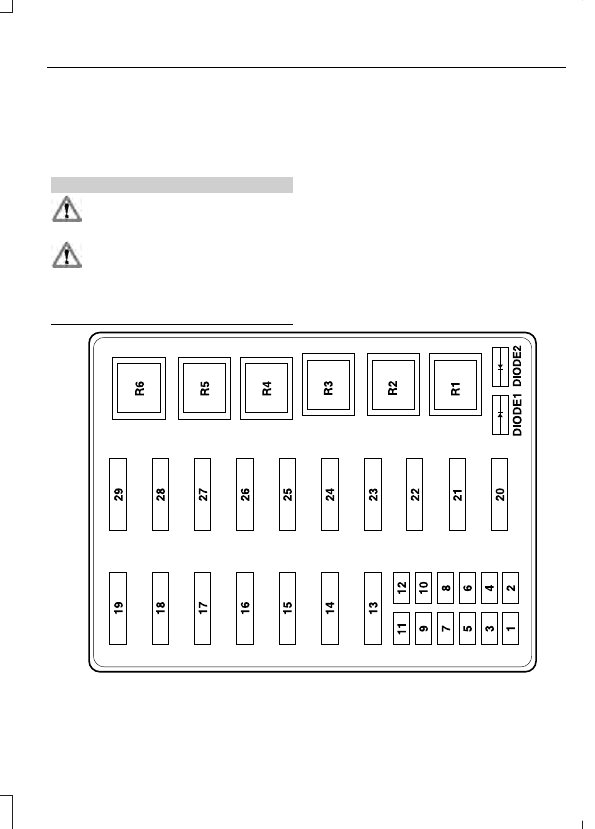

Repérez le boîtier de distribution électrique
dans le compartiment moteur. Il contient
des fusibles à haute intensité qui protègent
les principaux circuits électriques du
véhicule contre les surcharges.

Si la batterie a été débranchée et
rebranchée, certaines fonctions doivent
être réinitialisées.  Voir Remplacement
de la batterie de 12 V  (page 114).

E161519

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Module de servocommande de freinage –
Hydromax.

5A*

1

Embrayage de compresseur de climatisa-
tion.

10A*

2

Sonde à oxygène de surveillance automa-
tique.

20A*

3

Sondes à oxygène chauffantes du moteur
n° 11 et 21.
Électrovanne de purge.

Bobine de relais du module de commande
du groupe motopropulseur.

5A*

4

Mémoire d'anomalies du module de
commande du groupe motopropulseur.

Alimentation du module de commande du
groupe motopropulseur.

20A*

5

Module de rhéostat d'éclairage de planche
de bord.

20A*

6

Alimentation des feux de stationnement.
Bobine de relais de feux de position de
remorque.

Bobines d'allumage.

20A*

7

Condensateurs antiparasite.

Hydromax – Module de freinage antiblo-
cage.

30A*

8

Module de commande du groupe motopro-
pulseur.

10A*

9

Feux de jour.

20A*

10

Bobine de relais de pompe d'alimentation.

20A*

11

Module de commande du groupe motopro-
pulseur.
Diode de pompe d'alimentation.

Planche de bord - alimentation des feux
de recul.

25A*

12

Alimentation des feux de recul de
remorque.

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Alimentation de la commande des freins
électriques de remorque.

30A**

13

Alimentation de la batterie de la planche
de bord (fusibles n° 15, 21).

60A**

14

Fusible primaire d'éclairage.
Fusible n° 19 du boîtier de distribution
électrique.

Feux de stationnement de remorque.

20A**

15

Module de freinage antiblocage –
Hydromax.

60A**

16

Module de freinage antiblocage – Hydro-
boost.

40A**

Alimentation d'avertisseur sonore.

20A**

17

Bobine de relais de feu de recul.

20A**

18

Bobine d'embrayage de climatisation.
Commande de demande de climatisation.

Contacteur des feux stop.

20A**

19

Commande de levier multifonction.

Relais du module de commande du groupe
motopropulseur (fusibles n° 3, 5, 7, 18 du
boîtier de distribution électrique).

30A**

20

Injecteurs.

20A**

21

Moteur de pompe d'alimentation.
Débitmètre d'air massique.
Module de commande du groupe motopro-
pulseur.

Alimentation de l'allume-cigare.

20A**

22

Connecteur de l'outil de diagnostic.

Alimentation du ventilateur d'habitacle.

40A**

23

Alimentation batterie de la planche de bord
(fusibles n° 4, 10, 16, 22).

50A**

24

Alimentation du commutateur d'allumage
(fusibles n° 1, 5, 7, 11, 13, 14, 17, 19, 23, 36 de
planche de bord; fusibles n° 9, 11 du boîtier
de distribution électrique).

40A**

25

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Porte-fusible n° 2.

Alimentation du commutateur d'allumage
(fusibles n° 5, 11, 17, 23, 38 de planche de
bord).

40A**

26

Phares.

30A**

27

Bobine de relais de marche/arrêt des feux
de jour.
Alimentation du relais des feux de jour.
Avertisseur optique des feux de route.
(fusibles n° 25, 31 de planche de bord).

Alimentation du relais de démarreur.

30A**

28

Solénoïde de démarreur.

Moteur de servocommande de freinage –
Hydromax.

60A**

29

Porte-fusible n° 1.

Module de freinage antiblocage – Hydro-
boost.

40A**

Relais d'embrayage de climatisation.

—

R1

Relais de pompe d'alimentation.

—

R2

Relais d'avertisseur sonore.

—

R3

Relais de démarreur.

—

R4

Relais de ventilateur d'habitacle.

—

R5

Relais du module de commande du groupe
motopropulseur.

—

R6

Diode de pompe d'alimentation.

—

Diode 1

Diode d'embrayage de climatisation.

—

Diode 2

*Mini-fusibles.

**Maxi fusibles.
