GETTING TO KNOW YOUR INSTRUMENT PANEL

71

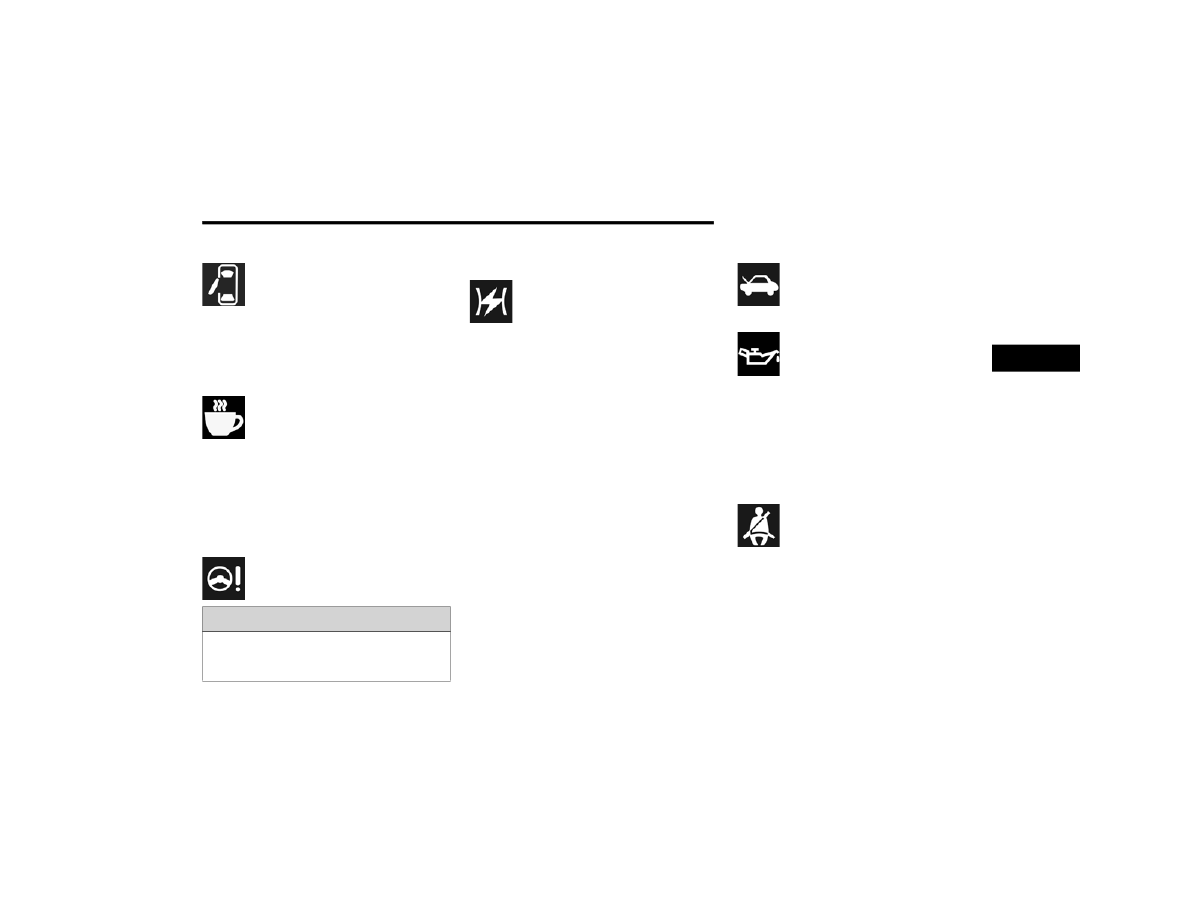

Door Open Warning Light

This indicator will illuminate when one or

more door(s) are not fully closed.

NOTE:

If the vehicle is moving and a door is opened, there

will also be a single chime.

Drowsiness Detected Warning —

If Equipped

Driver drowsiness detection helps to

avoid crashes caused by fatigue by

advising drivers to take a break in time.

Once Drowsy Driver is detected, A pop-up

will display continuously until the driver presses

the OK button to clear.
Once the pop-up message is cleared, it is stored

until the condition is no longer true.

Electric Power Steering (EPS) Fault

Warning Light

This warning light will turn on when

there's a fault with the EPS system

Ú

page 90.

Electronic Throttle Control (ETC) Warning

Light

This warning light will illuminate to

indicate a problem with the ETC system.

If a problem is detected while the vehicle

is running, the light will either stay on or

flash depending on the nature of the problem.

Cycle the ignition when the vehicle is safely and

completely stopped and the transmission is placed

in the PARK position. The light should turn off. If

the light remains on with the vehicle running, your

vehicle will usually be drivable; however, see an

authorized dealer for service as soon as possible.
NOTE:

This light may turn on if the accelerator and brake

pedals are pressed at the same time.
If the light continues to flash when the vehicle is

running, immediate service is required and you

may experience reduced performance, an

elevated/rough idle, or engine stall and your

vehicle may require towing. The light will come on

when the ignition is placed in the ON/RUN position

and remain on briefly as a bulb check. If the light

does not come on during starting, have the system

checked by an authorized dealer.

Hood Open Warning Light — If Equipped

This warning light will illuminate when the

hood is left open and not fully closed.

Oil Pressure Warning Light

This warning light will illuminate to

indicate low engine oil pressure. If the

light turns on while driving, stop the

vehicle, shut off the engine as soon as

possible, and contact an authorized dealer. A

chime will sound when this light turns on.
Do not operate the vehicle until the cause is

corrected. This light does not indicate how much oil

is in the engine. The engine oil level must be

checked under the hood.

Seat Belt Reminder Warning Light

This warning light indicates when the

driver or passenger seat belt is

unbuckled. When the ignition is first

placed in the ON/RUN position and if the

driver’s seat belt is unbuckled, a chime will sound

and the light will turn on. When driving, if the driver

or front passenger seat belt remains unbuckled,

the Seat Belt Reminder Light will flash or remain on

continuously and a chime will sound

Ú

page 188.

WARNING!

Continued operation with reduced assist could

pose a safety risk to yourself and others. Service

should be obtained as soon as possible.

3

72

GETTING TO KNOW YOUR INSTRUMENT PANEL



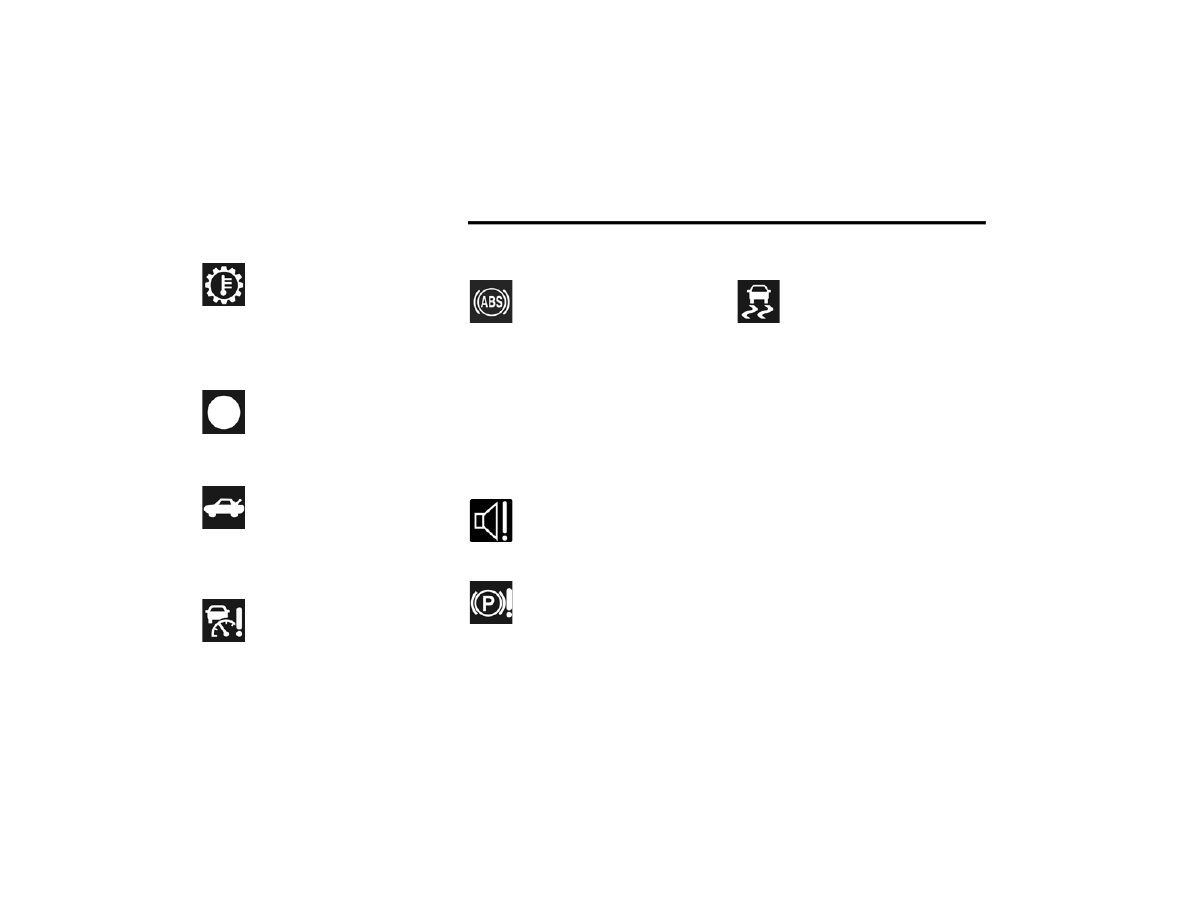

Transmission Fault Warning Light

This light will illuminate (together with a

message in the instrument cluster

display and a buzzer) to indicate a

transmission fault. Contact an authorized

dealer if the message remains after restarting the

engine.

Vehicle Security Warning Light —

If Equipped

This light will flash at a fast rate for

approximately 15 seconds when the

vehicle security system is arming, and

then will flash slowly until the vehicle is

disarmed.

Trunk Open Warning Light

This indicator will illuminate when the

trunk is open and not fully closed.

Y

ELLOW

 W

ARNING

 L

IGHTS

Adaptive Cruise Control (ACC) Fault

Warning Light — If Equipped

This warning light will illuminate to

indicate a fault in the ACC system.

Contact a local authorized dealer for

service

Ú

page 94.

Anti-Lock Brake System (ABS) Warning

Light

This warning light monitors the ABS. The

light will turn on when the ignition is

placed in the ON/RUN position and may

stay on for as long as four seconds.

If the ABS light remains on or turns on while

driving, then the Anti-Lock portion of the brake

system is not functioning and service is required as

soon as possible. However, the conventional brake

system will continue to operate normally,

assuming the Brake Warning Light is not also on.
If the ABS light does not turn on when the ignition

is placed in the ON/RUN position, have the brake

system inspected by an authorized dealer.

Audio System Failure Light — If Equipped

This light will illuminate to report a failure

of the Audio System. Contact an

authorized dealership as soon as

possible.

Electronic Park Brake Warning Light

This warning light will illuminate to

indicate the Electronic Park Brake is not

functioning properly and service is

required. Contact an authorized dealer.

Electronic Stability Control (ESC) Active

Warning Light — If Equipped

This warning light will indicate when the

ESC system is Active. The ESC Indicator

Light in the instrument cluster will come

on when the ignition is placed in the ON/

RUN position, and when ESC is activated. It should

go out with the engine running. If the ESC Indicator

Light comes on continuously with the engine

running, a malfunction has been detected in the

ESC system. If this warning light remains on after

several ignition cycles, and the vehicle has been

driven several miles (kilometers) at speeds greater

than 30 mph (48 km/h), see an authorized dealer

as soon as possible to have the problem

diagnosed and corrected.



The ESC OFF Indicator Light and the ESC Indi

-

cator Light come on momentarily each time the

ignition is placed in the ON/RUN position.



The ESC system will make buzzing or clicking

sounds when it is active. This is normal; the

sounds will stop when ESC becomes inactive.



This light will come on when the vehicle is in an

ESC event.

GETTING TO KNOW YOUR INSTRUMENT PANEL

73

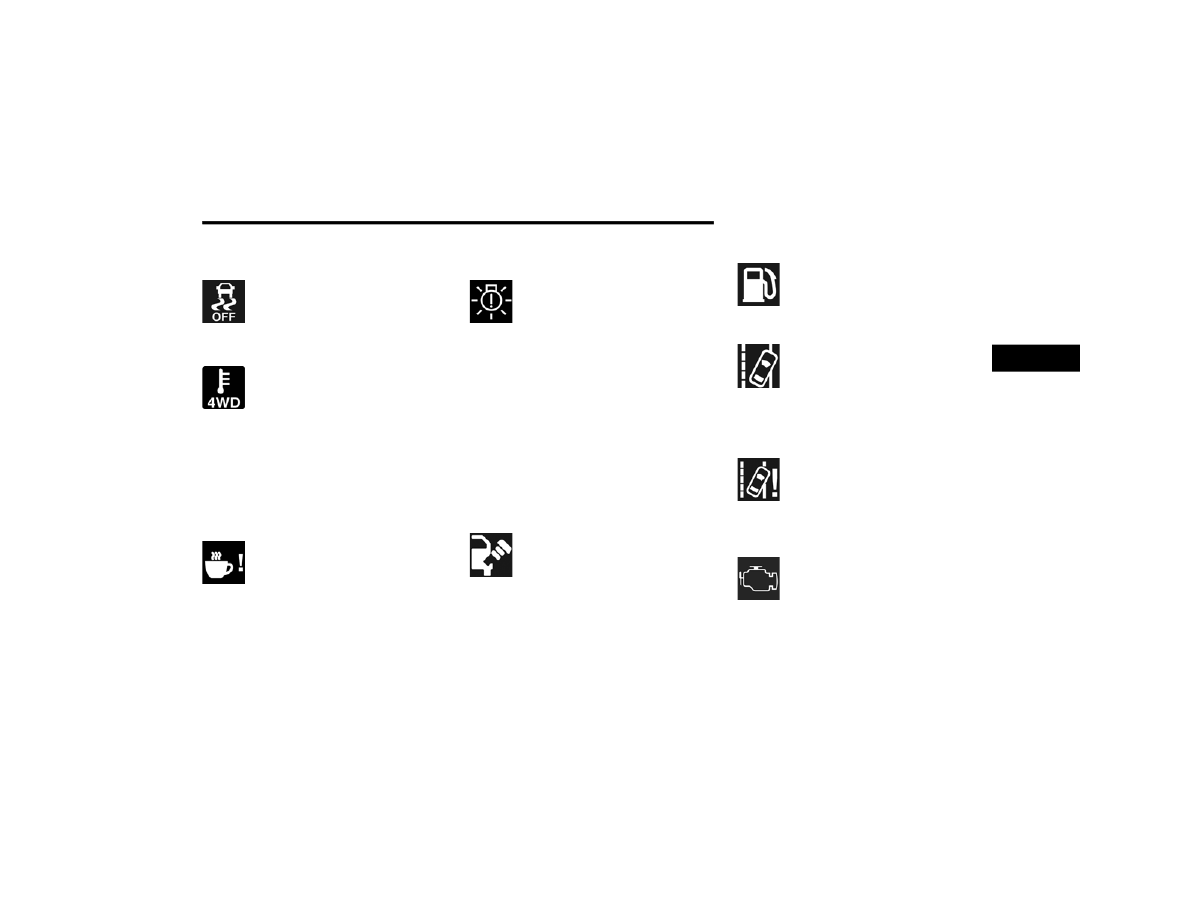

Electronic Stability Control (ESC) OFF

Warning Light — If Equipped

This warning light indicates the ESC is off.
Each time the ignition is turned to ON/

RUN, the ESC system will be on, even if it

was turned off previously.

Drive Mode System Overheating

This symbol appears, together with a

dedicated message on the display, in

case of overheating of the Drive Mode

Selector system. In these conditions, the

Drive Mode Selector system can still be used to

select the required driving mode, but the mode will

be engaged only when the system cools down.
The symbol will stay on for as long as the

overheating condition persists.

Drowsiness Detected System Fault

Warning — If Equipped

This warning light will illuminate when the

Drowsiness Detected System is not

operating correctly and requires service.

Please see an authorized dealer.

External Light Failure Indicator Light —

If Equipped

The External Light Failure Indicator will

come on when a failure to one of the

following lights is detected:



Direction Indicators



Backup Lights



Parking Lights



Daytime Running Lights



License Plate Lights

The failure relating to these lights could be:



One or more blown bulbs



A blown protection fuse



A break in the electrical connection

Loose Fuel Filler Cap Warning Light —

If Equipped

This warning light will illuminate when the

fuel filler cap is loose. Properly close the

filler cap to disengage the light. If the

light does not turn off, please see an

authorized dealer.

Low Fuel Warning Light

When the fuel level reaches

approximately 1.3–1.8 gal (5–7 L) this

light will turn on, and remain on until fuel

is added.

LaneSense Warning Light — If Equipped

The LaneSense Warning Light will be

solid yellow when the vehicle is

approaching a lane marker. The warning

light will flash when the vehicle is

crossing the lane marker

Ú

page 108.

Service LaneSense Warning Light —

If Equipped

This warning light will illuminate when the

LaneSense system is not operating and

requires service. Please see an

authorized dealer.

Engine Check/Malfunction Indicator

Warning Light (MIL)

The Engine Check/Malfunction Indicator

Light (MIL) is a part of an Onboard

Diagnostic System called OBD II that

monitors engine and automatic

transmission control systems. This warning light

will illuminate when the ignition is in the ON/RUN

3

74

GETTING TO KNOW YOUR INSTRUMENT PANEL



position before engine start. If the bulb does not

come on when turning the ignition switch from OFF

to ON/RUN, have the condition checked promptly.
Certain conditions, such as a loose or missing gas

cap, poor quality fuel, etc., may illuminate the light

after engine start. The vehicle should be serviced if

the light stays on through several typical driving

styles. In most situations, the vehicle will drive

normally and will not require towing.
When the engine is running, the MIL may flash to

alert serious conditions that could lead to

immediate loss of power or severe catalytic

converter damage. The vehicle should be serviced

by an authorized dealer as soon as possible if this

occurs.

Service Warning Light — If Equipped

The “Maintenance Plan” includes vehicle

maintenance at fixed intervals. For

further information

Ú

page 235. This

message is displayed automatically

along with the warning light when the key is turned

to RUN - 1,242 miles (2,000 km) or 30 days before

these deadlines, and reappears every time the key

is turned to RUN. The indication will appear in

miles or kilometers according to the "Unit Of

Measurement" settings. When the next scheduled

service is approaching and the key is turned to

RUN, the word “Service” will appear on the display,

followed by the number of miles or kilometers left.

Contact an authorized dealership. The operations

in the “Maintenance Plan” will be performed and

the message will be reset.

Service Stop / Start System Warning

Light — If Equipped

This warning light will illuminate when the

Stop/Start system is not functioning

properly and service is required. Contact

an authorized dealer for service.

Tire Pressure Monitoring System (TPMS)

Warning Light

The warning light switches on and a

message is displayed to indicate that the

tire pressure is lower than the

recommended value and/or that slow

pressure loss is occurring. In these cases, optimal

tire duration and fuel consumption may not be

guaranteed.
Should one or more tires be in the condition

mentioned above, the display will show the

indications corresponding to each tire.

WARNING!

A malfunctioning catalytic converter, as refer

-

enced above, can reach higher temperatures

than in normal operating conditions. This can

cause a fire if you drive slowly or park over flam

-

mable substances such as dry plants, wood,

cardboard, etc. This could result in death or seri

-

ous injury to the driver, occupants or others.

CAUTION!

Prolonged driving with the Malfunction Indicator

Light (MIL) on could cause damage to the vehi

-

cle control system. It also could affect fuel econ

-

omy and driveability. If the MIL is flashing,

severe catalytic converter damage and power

loss will soon occur. Immediate service is

required.

CAUTION!

Do not continue driving with one or more flat

tires as handling may be compromised. Stop the

vehicle, avoiding sharp braking and steering. If a

tire puncture occurs, repair immediately using

the dedicated tire repair kit and contact an

authorized dealer as soon as possible.

GETTING TO KNOW YOUR INSTRUMENT PANEL

75

Each tire, including the spare (if provided), should

be checked monthly when cold and inflated to the

inflation pressure recommended by the vehicle

manufacturer on the vehicle placard or tire

inflation pressure label. If your vehicle has tires of

a different size than the size indicated on the

vehicle placard or tire inflation pressure label, you

should determine the proper tire inflation pressure

for those tires.
As an added safety feature, your vehicle has been

equipped with a TPMS that illuminates a low tire

pressure telltale when one or more of your tires is

significantly underinflated. Accordingly, when the

low tire pressure telltale illuminates, you should stop

and check your tires as soon as possible, and inflate

them to the proper pressure. Driving on a

significantly underinflated tire causes the tire to

overheat and can lead to tire failure. Underinflation

also reduces fuel efficiency and tire tread life, and

may affect the vehicle’s handling and stopping

ability.
Please note that the TPMS is not a substitute for

proper tire maintenance, and it is the driver’s

responsibility to maintain correct tire pressure, even

if underinflation has not reached the level to trigger

illumination of the TPMS low tire pressure telltale.
Your vehicle has also been equipped with a TPMS

malfunction indicator to indicate when the system

is not operating properly. The TPMS malfunction

indicator is combined with the low tire pressure

telltale. When the system detects a malfunction,

the telltale will flash for approximately one minute

and then remain continuously illuminated. This

sequence will continue upon subsequent vehicle

start-ups as long as the malfunction exists. When

the malfunction indicator is illuminated, the

system may not be able to detect or signal low tire

pressure as intended. TPMS malfunctions may

occur for a variety of reasons, including the

installation of replacement or alternate tires or

wheels on the vehicle that prevent the TPMS from

functioning properly. Always check the TPMS

malfunction telltale after replacing one or more

tires or wheels on your vehicle to ensure that the

replacement or alternate tires and wheels allow

the TPMS to continue to function properly.

Transmission Temperature Warning Light

This light indicates that the transmission

fluid temperature is running hot. This

may occur with severe usage, such as

trailer towing. If this light turns on, safely

pull over and stop the vehicle. Then, shift the

transmission into PARK and run the engine at idle

or slightly higher until the light turns off.

CAUTION!

The TPMS has been optimized for the original

equipment tires and wheels. TPMS pressures and

warning have been established for the tire size

equipped on your vehicle. Undesirable system

operation or sensor damage may result when

using replacement equipment that is not of the

same size, type, and/or style. Aftermarket wheels

can cause sensor damage. Using aftermarket tire

sealants may cause the Tire Pressure Monitoring

System (TPMS) sensor to become inoperable.

After using an aftermarket tire sealant it is recom

-

mended that you take your vehicle to an autho

-

rized dealer to have your sensor function checked.

WARNING!

If you continue operating the vehicle when the

Transmission Temperature Warning Light is

illuminated you could cause the fluid to boil over,

come in contact with hot engine or exhaust

components and cause a fire.

CAUTION!

Continuous driving with the Transmission

Temperature Warning Light illuminated will

eventually cause severe transmission damage

or transmission failure.

3

76

GETTING TO KNOW YOUR INSTRUMENT PANEL



Y

ELLOW

 I

NDICATOR

 L

IGHTS

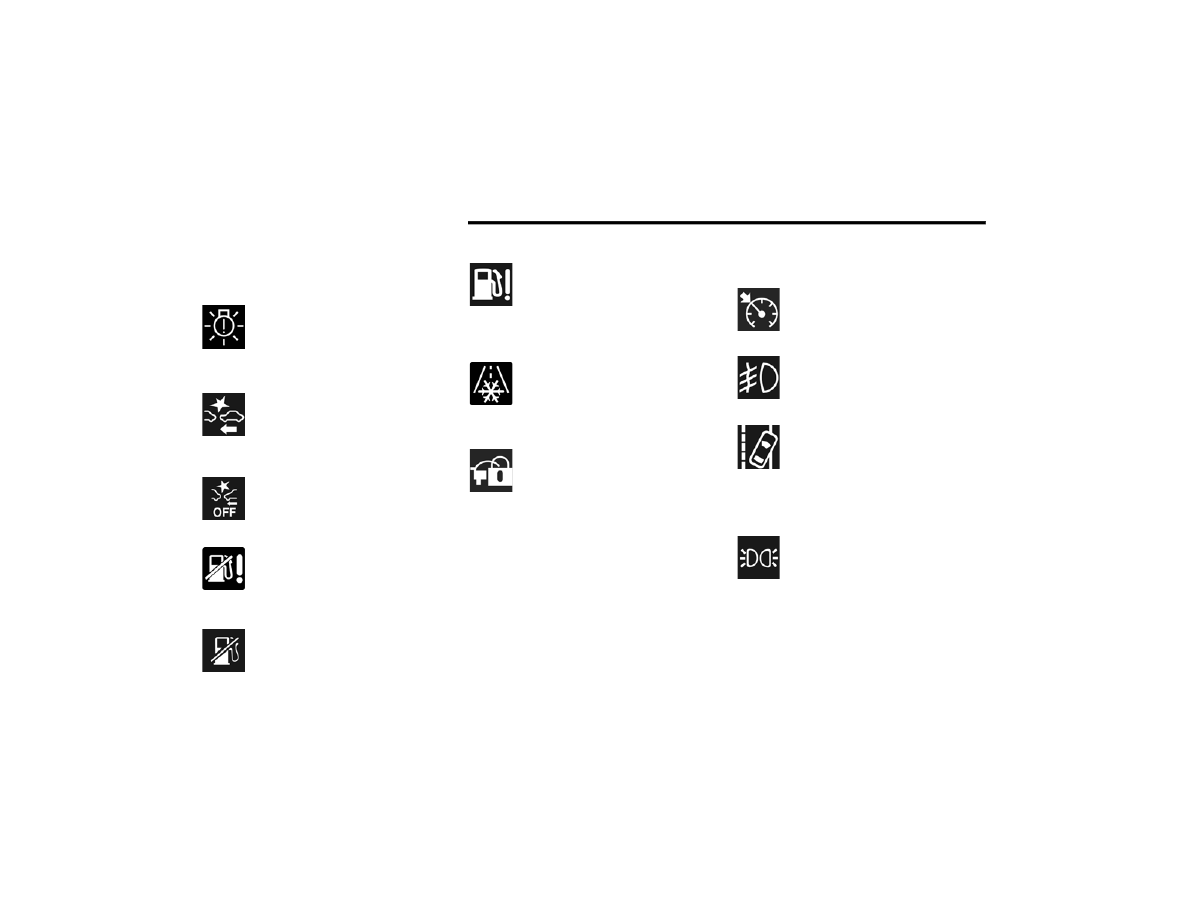

Exterior Bulb Failure Indicator Light —

If Equipped

This light will illuminate when there is a

malfunction in one of the exterior bulbs.

Full Brake Control System Indicator Light —

If Equipped

This telltale will turn on to warn you of a

possible collision with the vehicle in front

of you.

Full Brake Control System Off Indicator

Light — If Equipped

This indicator light illuminates to indicate

that the Full Brake Control System is off.

Fuel Cutoff Failure Light — If Equipped

This light will illuminate if there is a fuel

cutoff failure. If this light illuminates, take

it to an authorized dealer and have them

inspect it.

Fuel Cutoff Indicator Light — If Equipped

This telltale will illuminate after an

accident has occurred, and the system

has shut the fuel off.

Fuel Level Sensor Failure

This light illuminates when there is a fuel

level sensor failure. If this light

illuminates, take it to an authorized

dealer and have them inspect it.

Icy Road Condition Indicator Light —

If Equipped

This light will illuminate during an icy road

condition.

Immobilizer Fail / VPS Electrical Alarm

Indicator Light

This telltale will illuminate when the

vehicle security system system has

detected an attempt to break into the

vehicle.

NOTE:

After cycling the ignition to the ON/RUN position,

the Vehicle Security Warning Light could illuminate

if a problem with the system is detected. This

condition will result in the engine being shut off

after two seconds.

G

REEN

 I

NDICATOR

 L

IGHTS

Cruise Control Set Indicator Light

This light will turn on when the cruise

control is set to the desired speed

Ú

page 93.

Front Fog Indicator Light — If Equipped

This indicator light will illuminate when

the front fog lights are on.

LaneSense Indicator Light — If Equipped

The LaneSense indicator light illuminates

solid green when both lane markings

have been detected and the system is

“armed” and ready to provide visual and

torque warnings if an unintentional lane departure

occurs

Ú

page 108.

Parking / Headlights On Indicator Light

This indicator light will illuminate when

the parking lights or headlights are

turned on.

GETTING TO KNOW YOUR INSTRUMENT PANEL

77

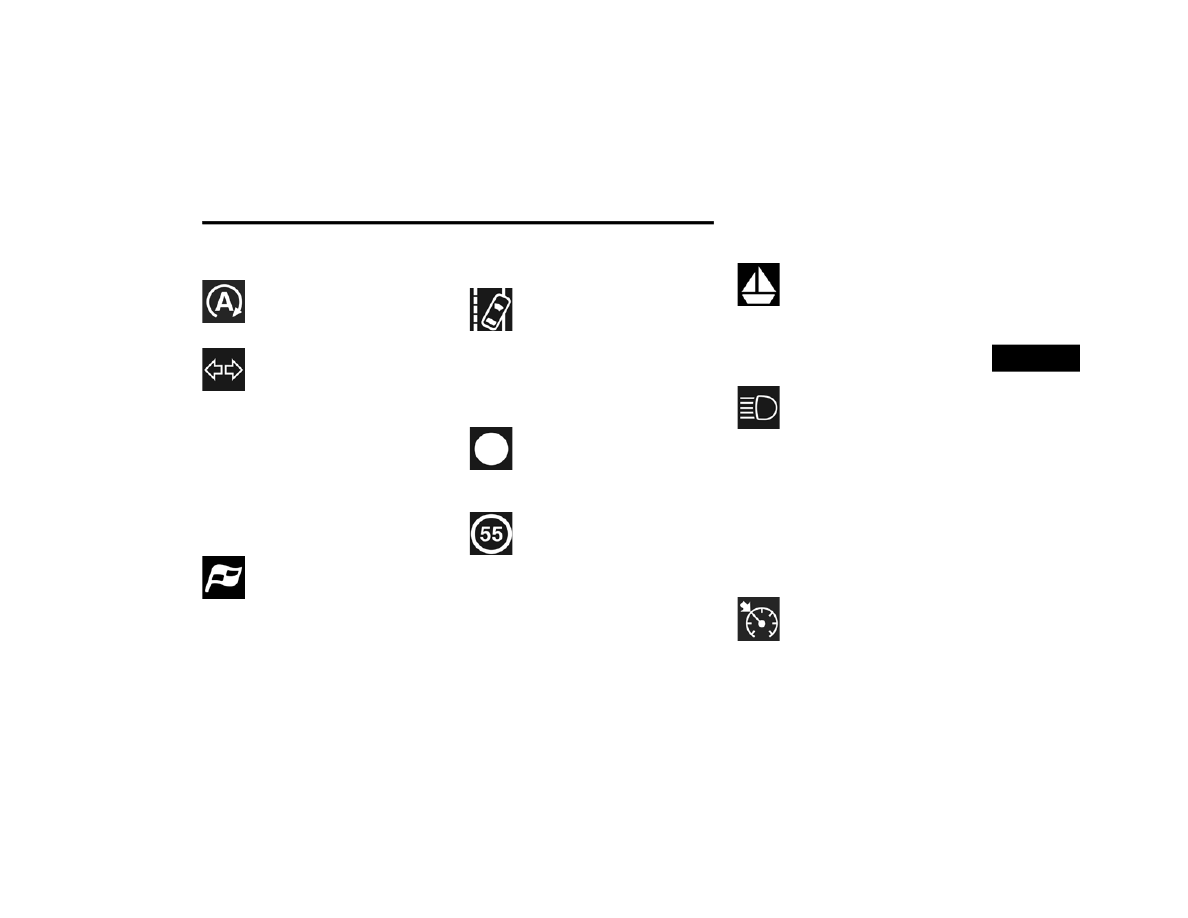

Stop/Start Active Indicator Light —

If Equipped

This indicator light will illuminate when

the Stop/Start function is in “Autostop”

mode.

Turn Signal Indicator Lights

When the left or right turn signal is

activated, the turn signal indicator will

flash independently and the

corresponding exterior turn signal lamps

will flash. Turn signals can be activated when the

multifunction lever is moved down (left) or up (right).
NOTE:



A continuous chime will sound if the vehicle is

driven more than 1 mile (1.6 km) with either

turn signal on.



Check for an inoperative outside light bulb if

either indicator flashes at a rapid rate.

Sport Mode Indicator Light

This light will turn on when Sport Mode is

active.

W

HITE

 I

NDICATOR

 L

IGHTS

LaneSense Indicator Light — If Equipped

When the LaneSense system is ON, but

not armed, the LaneSense indicator light

illuminates solid white. This occurs when

only left, right, or neither lane line has

been detected. If a single lane line is detected, the

system is ready to provide only visual warnings if

an unintentional lane departure occurs on the

detected lane line

Ú

page 108.

Light Sensor Failure

This light illuminates when there is light

sensor failure. If this light illuminates,

have an authorized dealer inspect it.

Speed Warning Indicator Light —

If Equipped

The indicator light will illuminate white

along with a notification text message

(Speed Warning Set to XX followed by

unit). When the set speed is exceeded, a

single chime will sound along with pop-up message

of “Speed Warning Exceeded.” Speed Warning can

be turned on and off in the instrument cluster

display.
The number “55” is only an example of a speed

that can be set.

Idle Coasting Indicator Light

The Idle Coasting feature works by

allowing engine speeds to drop to idle,

saving fuel. This feature is a menu

option. The indicator is only seen when

Idle Coasting is chosen and active.

B

LUE

 I

NDICATOR

 L

IGHTS

High Beam Indicator Light

This indicator light will illuminate to

indicate that the high beam headlights

are on. With the low beams activated,

push the multifunction lever forward

(toward the front of the vehicle) to turn on the high

beams. Pull the multifunction lever rearward

(toward the rear of the vehicle) to turn off the high

beams. If the high beams are off, pull the lever

toward you for a temporary high beam on, "flash to

pass" scenario.

G

RAY

 I

NDICATOR

 L

IGHTS

Cruise Control Ready/Canceled Indicator

Light

This light will turn on when the cruise

control has been turned on, but not set,

or canceled by the driver

Ú

page 93.

3

78

GETTING TO KNOW YOUR INSTRUMENT PANEL



ONBOARD DIAGNOSTIC SYSTEM — OBD II

Your vehicle is equipped with a sophisticated

Onboard Diagnostic system called OBD II. This

system monitors the performance of the

emissions, engine, and transmission control

systems. When these systems are operating

properly, your vehicle will provide excellent

performance and fuel economy, as well as engine

emissions well within current government

regulations.
If any of these systems require service, the OBD II

system will turn on the Malfunction Indicator Light

(MIL). It will also store diagnostic codes and other

information to assist your service technician in

making repairs. Although your vehicle will usually

be drivable and not need towing, see an authorized

dealer for service as soon as possible.

O

NBOARD

 D

IAGNOSTIC

 S

YSTEM



(OBD II) C

YBERSECURITY

Your vehicle is required to have an OBD II and a

connection port to allow access to information

related to the performance of your emissions

controls. Authorized service technicians may need

to access this information to assist with the

diagnosis and service of your vehicle and

emissions system

Ú

page 122.

EMISSIONS INSPECTION AND

MAINTENANCE PROGRAMS

In some localities, it may be a legal requirement to

pass an inspection of your vehicle's emissions

control system. Failure to pass could prevent

vehicle registration.

For states that require an Inspection and

Maintenance (I/M), this check verifies

the Malfunction Indicator Light (MIL) is

functioning and is not on when the

engine is running, and that the OBD II system is

ready for testing.
Normally, the OBD II system will be ready. The

OBD II system may not be ready if your vehicle was

recently serviced, recently had a depleted battery

or a battery replacement. If the OBD II system

should be determined not ready for the I/M test,

your vehicle may fail the test.

CAUTION!



Prolonged driving with the MIL on could cause

further damage to the emission control

system. It could also affect fuel economy and

driveability. The vehicle must be serviced

before any emissions tests can be performed.



If the MIL is flashing while the vehicle is

running, severe catalytic converter damage

and power loss will soon occur. Immediate

service is required.

WARNING!



ONLY an authorized service technician should

connect equipment to the OBD II connection

port in order to read the VIN, diagnose, or

service your vehicle.



If unauthorized equipment is connected to the

OBD II connection port, such as a

driver-behavior tracking device, it may:



Be possible that vehicle systems,

including safety related systems, could be

impaired or a loss of vehicle control could

occur that may result in an accident

involving serious injury or death.



Access, or allow others to access, infor

-

mation stored in your vehicle systems,

including personal information.

GETTING TO KNOW YOUR INSTRUMENT PANEL

79

Your vehicle has a simple ignition actuated test,

which you can use prior to going to the test station.

To check if your vehicle's OBD II system is ready,

you must do the following:
1. Cycle the ignition switch to the ON position,

but do not crank or start the engine.

NOTE:

If you crank or start the engine, you will have to

start this test over.
2. As soon as you cycle the ignition switch to the

ON position, you will see the Malfunction

Indicator Light (MIL) symbol come on as part of

a normal bulb check.

3. Approximately 15 seconds later, one of two

things will happen:



The MIL will flash for about 10 seconds and

then return to being fully illuminated until

you turn OFF the ignition or start the engine.

This means that your vehicle's OBD II

system is not ready and you should not

proceed to the I/M station.



The MIL will not flash at all and will remain

fully illuminated until you place the ignition

in the off position or start the engine. This

means that your vehicle's OBD II system is

ready and you can proceed to the I/M

station.

If your OBD II system is not ready, you should see

an authorized dealer or repair facility. If your

vehicle was recently serviced or had a battery

failure or replacement, you may need to do nothing

more than drive your vehicle as you normally would

in order for your OBD II system to update. A

recheck with the above test routine may then

indicate that the system is now ready.
Regardless of whether your vehicle's OBD II system

is ready or not, if the MIL is illuminated during

normal vehicle operation you should have your

vehicle serviced before going to the I/M station.

The I/M station can fail your vehicle because the

MIL is on with the engine running.

3

80

STARTING AND OPERATING

STARTING THE ENGINE

Before starting your vehicle, adjust your seat,

adjust the inside and outside mirrors, fasten your

seat belt, and if present, instruct all other

occupants to buckle their seat belts.

Start the engine with the gear selector in the

NEUTRAL or PARK position. Apply the brake before

shifting to any driving range.

Normal Starting
Proceed as follows:
1. Set the Electric Park Brake (EPB) and put the

gear selector in the PARK or NEUTRAL

position.

2. Press on the brake pedal, without pressing the

accelerator.

3. Press the START/STOP ignition button and

release it as soon as the engine is started.

4. If the engine does not start, place the ignition

in the OFF position and wait 10-15 seconds

before attempting to restart the engine.

T

IP

 S

TART

 F

EATURE



Do not press the accelerator. Briefly press the

START/STOP ignition button and release it. The

starter motor will continue to run but will

automatically disengage when the engine is

running.

C

OLD

 W

EATHER

 O

PERATION

To ensure reliable starting under extreme cold

conditions an externally powered electric block

heater (if equipped) is required below -20°F

(-29°C).

To prevent possible engine damage while starting

at low temperatures, this vehicle will inhibit engine

cranking when the ambient temperature is less

than -20°F (-29°C), and the oil temperature

sensor reading indicates an engine block heater

has not been used. The message “Plug in Engine

Heater” will be displayed in the instrument cluster

when the ambient temperature is below -4°F

(-20°C) at the time the engine is shut off as a

reminder to avoid possible crank delays at the next

cold start.

E

XTENDED

 P

ARK

 S

TARTING

NOTE:

Extended Park condition occurs when the vehicle

has not been started or driven for at least 30 days.
1. Install a battery charger or jumper cables to

the battery to ensure a full battery charge

during the crank cycle.

2. Press the START/STOP ignition button and

release it when the engine starts.

3. If the engine fails to start within 10 seconds,

place the ignition in the OFF position, wait

10 to 15 seconds to allow the starter to cool,

then repeat the Extended Park Starting

procedure.

WARNING!



Never leave children alone in a vehicle, or with

access to an unlocked vehicle.



Allowing children to be in a vehicle unattended

is dangerous for a number of reasons. A child

or others could be seriously or fatally injured.

Children should be warned not to touch the

parking brake, brake pedal or the gear

selector.



Do not leave the key fob in or near the vehicle

(or in a location accessible to children), and do

not leave the ignition in the ON or RUN posi

-

tion. A child could operate power windows,

other controls, or move the vehicle.

STARTING AND OPERATING

81

4. If the engine fails to start after eight attempts,

allow the starter to cool for at least

10 minutes, then repeat the procedure.

I

F

 E

NGINE

 F

AILS

 T

O

 S

TART



If the engine fails to start after you have followed

the “Normal Starting” or “Cold Weather Operation”

procedure, and has not experienced an extended

park condition as identified in “Extended Park

Starting” procedure it may be flooded. Push the

accelerator pedal all the way to the floor and hold

it there. Crank the engine for no more than

10 seconds. This should clear any excess fuel in

case the engine is flooded. Leave the ignition in the

RUN position, release the accelerator pedal and

repeat the “Normal Starting” procedure.

A

FTER

 S

TARTING

 — W

ARMING

 U

P

 T

HE



E

NGINE

Proceed as follows:



Travel slowly, letting the engine run at a reduced

RPM, without accelerating suddenly.



It is recommended to wait until the engine

coolant temperature gauge starts to rise for

maximum performance.

S

TOPPING

 T

HE

 E

NGINE

To shut off the engine with vehicle speed greater

than 5 mph (8 km/h), you must push and hold the

ignition or push the ENGINE START/STOP button

three times consecutively within a few seconds.

The engine will shut down, and the ignition will be

placed in the RUN position.
Turning off the car (place the ignition from the RUN

position to the OFF position), the power supply to

the accessories are maintained for a period of

three minutes.
NOTE:

If the vehicle fails to shut off using the ignition

Ú

page 64.

Opening the driver side door with the ignition in

RUN will sound a short chime that reminds the

driver to place the ignition to OFF.

CAUTION!

To prevent damage to the starter, do not crank

continuously for more than 10 seconds at a

time. Wait 10 to 15 seconds before trying again.

WARNING!



Never pour fuel or other flammable liquid into

the throttle body air inlet opening in an

attempt to start the vehicle. This could result

in flash fire causing serious personal injury.



Do not attempt to push or tow your vehicle to

get it started. Vehicles equipped with an auto

-

matic transmission cannot be started this

way. Unburned fuel could enter the catalytic

converter and once the engine has started,

ignite and damage the converter and vehicle.



If the vehicle has a discharged battery,

booster cables may be used to obtain a start

from a booster battery or the battery in

another vehicle. This type of start can be

dangerous if done improperly

Ú

page 226.

CAUTION!

To prevent damage to the starter, do not

continuously crank the engine for more than

10 seconds at a time. Wait 10 to 15 seconds

before trying again.

4

82

STARTING AND OPERATING



When the ignition is in the OFF position, the

window switches remains active for three minutes.

Opening a front door will cancel this function.
After severe driving, idle the engine to allow the

temperature inside the engine compartment to

cool before shutting off the engine.

T

URBOCHARGER

 “C

OOL

 D

OWN

” —

I

F

 E

QUIPPED

This vehicle is equipped with an after-run pump to

cool the turbocharger after the engine is shut off.

Depending on the type of driving and the amount

of cargo, the pump will run for up to 10 minutes

after the engine has been shut off to circulate

coolant through the turbocharger. Although the

pump is rubber-mounted for quiet operation, it is

normal to hear it running during this time.

ENGINE BREAK-IN RECOMMENDATIONS

A long break-in period is not required for the engine

and drivetrain (transmission and axle) in your

vehicle.
Drive moderately during the first 300 miles

(500 km). After the initial 60 miles (100 km),

speeds up to 50 or 55 mph (80 or 90 km/h) are

desirable.
While cruising, brief full-throttle acceleration within

the limits of local traffic laws contributes to a good

break-in. Wide-open throttle acceleration in low

gear can be detrimental and should be avoided.
The engine oil installed in the engine at the factory

is a high-quality energy conserving type lubricant.

Oil changes should be consistent with anticipated

climate conditions under which vehicle operations

will occur. For the recommended viscosity and

quality grades

Ú

page 293.

NOTE:

A new engine may consume some oil during its first

few thousand miles (kilometers) of operation. This

should be considered a normal part of the break-in

and not interpreted as a problem.

ELECTRIC PARK BRAKE (EPB)

Your vehicle is equipped with an EPB that offers

simple operation, and some additional features

that make the parking brake more convenient and

useful.
The parking brake is primarily intended to prevent

the vehicle from rolling while parked. Before

leaving the vehicle, make sure that the parking

brake is applied. Also, be certain to leave the

transmission in PARK.

The EPB switch is located in the center console.
You can engage the EPB in two ways;



Manually, by pulling up on the EPB switch

momentarily to apply.



Automatically, by enabling the Auto Park Brake

feature in the Customer Programmable

Features section of the Uconnect Settings.

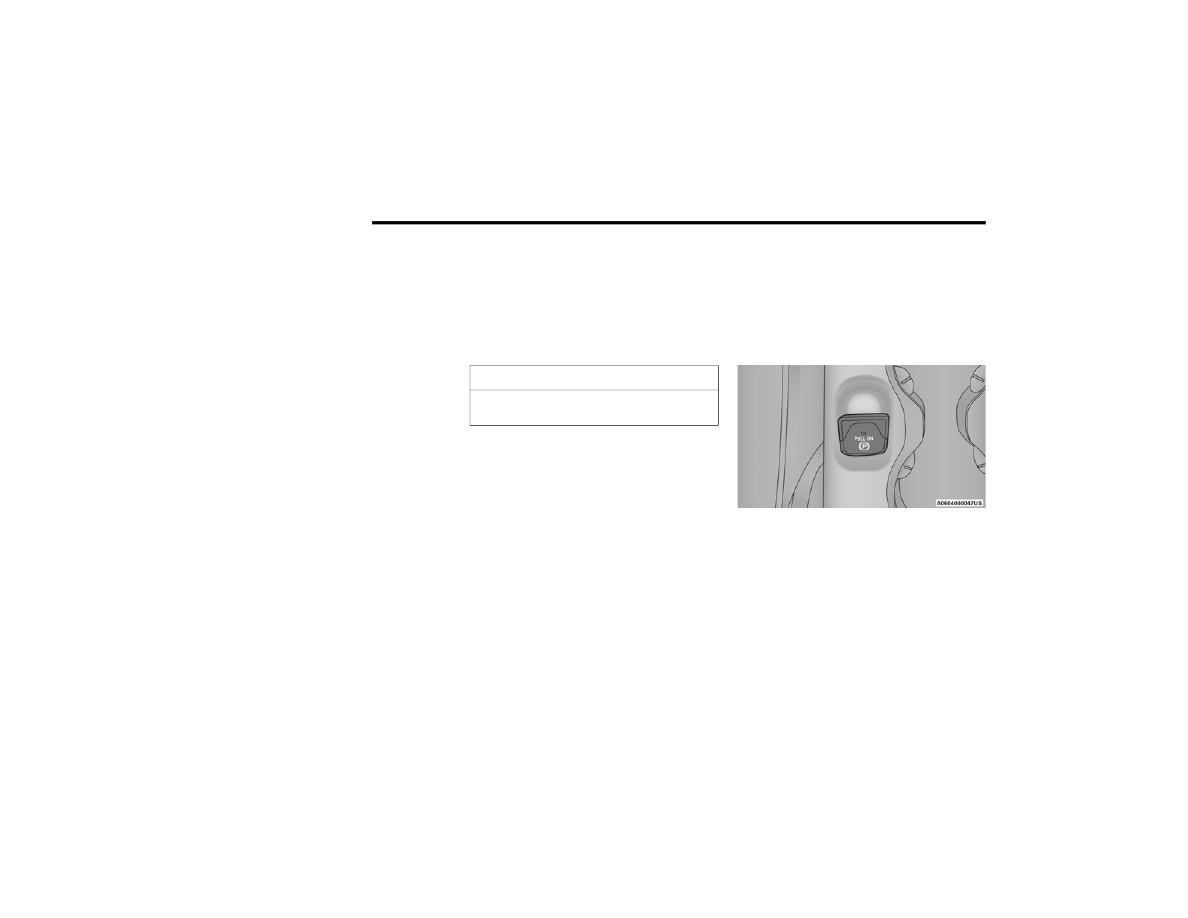

Electric Park Brake Switch

To apply the EPB manually, pull up on the switch

momentarily. You may hear a sound from the back

of the vehicle while the EPB engages. Once the

parking brake is fully engaged, the Brake Warning

Light in the instrument cluster and an indicator on

the switch will illuminate. If your foot is on the

brake pedal while you apply the EPB, you may

notice a small amount of brake pedal movement.

The EPB can be applied even when the ignition is

in the OFF position however, it can only be released

when the ignition is in the RUN position.

CAUTION!

Never use Non-Detergent Oil or Straight Mineral

Oil in the engine or damage may result.

STARTING AND OPERATING

83

(Continued)

NOTE:

The EPB fault lamp will illuminate if the EPB switch

is held for longer than 60 seconds in either the

released or applied position. The light will extin

-

guish upon releasing the switch.
If the Auto Park Brake feature is enabled, the EPB

will automatically engage whenever the

transmission is moved into PARK when the ignition

switch is in the STOP/OFF position. If your foot is on

the brake pedal, you may notice a small amount of

brake pedal movement while the EPB is engaging.
The EPB will be automatically released if the

driver’s seat belt is buckled (in case of automatic

transmission) and driver's intention to start (in

forward or reverse direction) is recognized by the

system
To release the EPB manually, the ignition must be

in the RUN position. Put your foot on the brake

pedal, then push the EPB switch down

momentarily. You may hear a sound from the back

of the car while the parking brake disengages. You

may also notice a small amount of movement in

the brake pedal. Once the EPB is fully disengaged,

the Brake Warning Light in the instrument cluster

and the LED indicator on the switch will extinguish.
NOTE:

When parking on a hill, it is important to turn the

front wheels toward the curb on a downhill grade

and away from the curb on an uphill grade. Apply

the EPB before placing the gear selector in PARK,

otherwise the load on the transmission locking

mechanism may make it difficult to move the gear

selector out of PARK. The EPB should always be

applied whenever the driver is not in the vehicle.

If exceptional circumstances should make it

necessary to engage the EPB while the vehicle is in

motion, maintain upward pressure on the EPB

switch for as long as engagement is desired. The

brake warning lamp could illuminate in case of the

hydraulic system is not available. The rear stop

lamps will also be illuminated automatically while

the vehicle remains in motion.
To disengage the EPB while the vehicle is in

motion, release the switch. If the vehicle is brought

to a complete stop using the EPB, when the vehicle

reaches approximately 1.9 mph (3 km/h) the EPB

will remain engaged.

WARNING!



When exiting the vehicle, always remove the

key fob from the vehicle and lock your vehicle.



Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Allowing chil

-

dren to be in a vehicle unattended is

dangerous for a number of reasons. A child or

others could be seriously or fatally injured.

Children should be warned not to touch the

parking brake, brake pedal or the transmis

-

sion gear selector.



Do not leave the key fob in or near the vehicle

(or in a location accessible to children), and do

not leave the ignition in the ON or RUN posi

-

tion. A child could operate power windows,

other controls, or move the vehicle.



Be sure the parking brake is fully disengaged

before driving; failure to do so can lead to

brake failure and a collision.



Always fully apply the parking brake when

leaving your vehicle, or it may roll and cause

damage or injury. Also be certain to leave the

transmission in PARK. Failure to do so may

allow the vehicle to roll and cause damage or

injury.

CAUTION!

If the Brake System Warning Light remains on

with the parking brake released, a brake system

malfunction is indicated. Have the brake system

serviced by an authorized dealer immediately.

WARNING!

4

84

STARTING AND OPERATING



In the unlikely event of a malfunction of the EPB

system, a yellow EPB fault lamp will illuminate. This

may be accompanied by the Brake Warning Light

flashing. In this status, some EPB functionalities

may be deactivated. In this event, urgent service of

the EPB system is required. Do not rely on the EPB

to hold the vehicle stationary.

A

UTO

 P

ARK

 B

RAKE

The EPB can be programmed to be applied

automatically whenever the vehicle speed is below

1.9 mph (3 km/h) and the automatic transmission

is placed in PARK whenever the ignition is in the

OFF position. Auto Park Brake is enabled and

disabled by customer selection through the

Customer Programmable Features section of the

Uconnect Settings.
Any single Auto Park Brake application can be

bypassed by pushing the EPB switch to the release

position while the transmission is placed in PARK

and the ignition is in the RUN position. In some

cases, if the ignition is cycled from ON/RUN to OFF

and the gear selector is not firmly locked in the

PARK position, EPB applies automatically even if

Auto Park Brake has been previously disabled.

S

AFE

H

OLD

SafeHold is a safety feature of the EPB system that

will engage the parking brake automatically if the

vehicle is left unsecured while the ignition switch is

in the RUN position.
The EPB will automatically engage if all of the

following conditions are met:



Vehicle speed is below 1.9 mph (3 km/h).



There is no attempt to press the brake pedal or

accelerator pedal.



The seat belt is unbuckled.



The driver door is open.



The vehicle is not in the PARK position.

SafeHold can be temporarily bypassed by pushing

the EPB switch while the driver door is open and

the brake pedal is pressed. Once manually

bypassed, SafeHold will be enabled again once the

vehicle reaches 12 mph (20 km/h) or the ignition

is cycled to the OFF position and back to RUN

position.

B

RAKE

 S

ERVICE

 M

ODE

We recommend having your brakes serviced by an

authorized dealer. You should only make repairs

for which you have the knowledge and the right

equipment. You should only enter Brake Service

Mode during brake service.
When servicing your rear brakes, it may be

necessary for you or your technician to push the

rear piston into the rear caliper bore. With the EPB

system, this can only be done after retracting the

EPB actuator. The actuator retraction can be done

easily by entering the Brake Service Mode. This

menu based system will guide you through the

steps necessary to retract the EPB actuator in

order to perform rear brake service.
Service Mode has requirements that must be met

in order to be activated:



The vehicle must be at a standstill.



The parking brake must be disabled.



The transmission must be in PARK or NEUTRAL.



The EPB switch not activated.



The ignition is in the ON/RUN position.



The brake pedal not pressed.

While in service mode, the EPB fault lamp will flash

continuously while the ignition is placed in the ON

position.

WARNING!

Driving the vehicle with the parking brake

engaged, or repeated use of the parking brake

to slow the vehicle may cause serious damage to

the brake system. Be sure the parking brake is

fully disengaged before driving; failure to do so

can lead to brake failure and a collision.

STARTING AND OPERATING

85

(Continued)

NOTE:

A dedicated message will appear in the instrument

cluster if Brake Service Mode cannot be activated.
When brake service work is complete, the following

steps must be followed to reset the parking brake

system to normal operation:



Ensure the vehicle is at a standstill.



Press the brake pedal with moderate force.



Apply the EPB switch.

NOTE:

A dedicated message will appear in the instrument

cluster if Brake Service Mode cannot be deacti

-

vated.

AUTOMATIC TRANSMISSION

NOTE:

You must press and hold the brake pedal while

shifting out of PARK.
The transmission gear range (PRND) is displayed

both beside the gear selector and in the

instrument cluster. To select a gear range, push

the lock button on the gear selector and move the

lever rearward or forward. You must also press the

brake pedal to shift the transmission out of PARK

(or NEUTRAL, when the vehicle is stopped or

moving at low speeds). Select the DRIVE range for

normal driving.

WARNING!

You can be badly injured working on or around a

motor vehicle. Do only that service work for

which you have the knowledge and the right

equipment. If you have any doubt about your

ability to perform a service job, take your vehicle

to a competent mechanic.

WARNING!



It is dangerous to shift out of PARK or

NEUTRAL if the engine speed is higher than

idle speed. If your foot is not firmly pressing

the brake pedal, the vehicle could accelerate

quickly forward or in reverse. You could lose

control of the vehicle and hit someone or

something. Only shift into gear when the

engine is idling normally and your foot is firmly

pressing the brake pedal.



Unintended movement of a vehicle could

injure those in or near the vehicle. As with all

vehicles, you should never exit a vehicle while

the engine is running. Before exiting a vehicle,

always come to a complete stop, then apply

the parking brake, shift the transmission into

PARK, and turn the ignition OFF. When the

ignition is in the OFF position, the transmis

-

sion is locked in PARK, securing the vehicle

against unwanted movement.



When exiting the vehicle, always make sure

the ignition is in the OFF position, remove the

key fob from the vehicle, and lock the vehicle.



Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Allowing chil

-

dren to be in a vehicle unattended is

dangerous for a number of reasons. A child or

others could be seriously or fatally injured.

Children should be warned not to touch the

parking brake, brake pedal or the transmis

-

sion gear selector.



Do not leave the key fob in or near the vehicle

(or in a location accessible to children), and do

not leave the ignition in the ON or RUN posi

-

tion. A child could operate power windows,

other controls, or move the vehicle.

CAUTION!



Shift into or out of PARK or REVERSE only after

the vehicle has come to a complete stop.



Do not shift between PARK, REVERSE,

NEUTRAL, or DRIVE when the engine is above

idle speed.



Before shifting into any gear, make sure your

foot is firmly pressing the brake pedal.

WARNING!

4

86

STARTING AND OPERATING



(Continued)

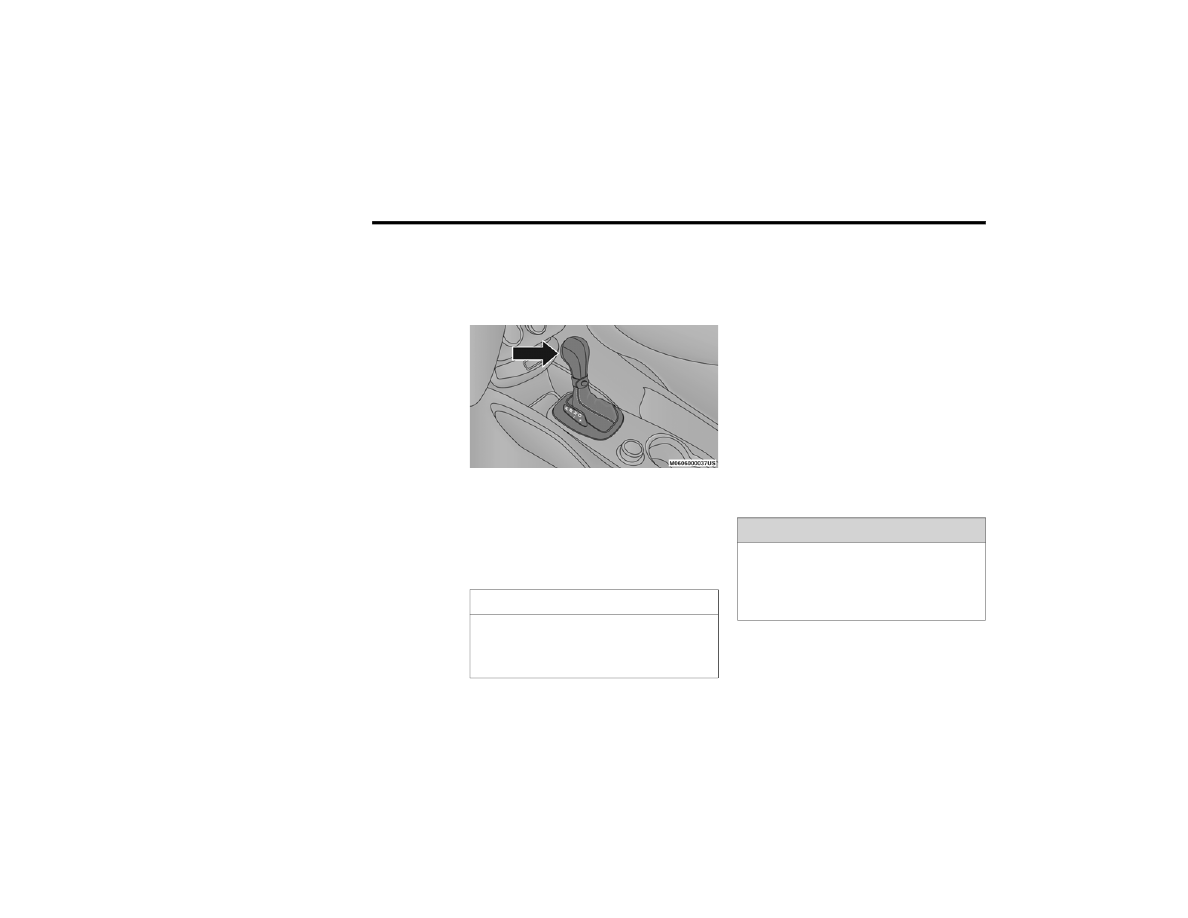

G

EAR

 S

ELECTOR

The transmission gear selector has PARK,

REVERSE, NEUTRAL, DRIVE, and AutoStick (+/-)

shift positions. Manual shifts can be made using

the AutoStick shift control. Toggling the gear

selector forward (-) or rearward (+) while in the

AutoStick position (beside the DRIVE position) will

manually select the transmission gear, and will

display the current gear in the instrument cluster

as 1, 2, 3, etc.
NOTE:

If the gear selector cannot be moved to the PARK,

REVERSE, or NEUTRAL position (when pushed

forward) it is probably in the AutoStick (+/-)

position (beside the DRIVE position). In AutoStick

mode, the transmission gear (1, 2, 3, etc.) is

displayed in the instrument cluster. Move the gear

selector to the right (into the DRIVE [D] position) for

access to PARK, REVERSE, and NEUTRAL.
The electronically-controlled transmission adapts

its shift schedule based on driver inputs, along

with environmental and road conditions. The

transmission electronics are self-calibrating;

therefore, the first few shifts on a new vehicle may

be somewhat abrupt. This is a normal condition,

and precision shifts will develop within a few

hundred miles (kilometers).
The 9-speed transmission has been developed to

meet the needs of current and future FWD/AWD

vehicles. Software and calibration is refined to

optimize the customer’s driving experience and

fuel economy. By design, some vehicle and

driveline combinations utilize 9th gear only in very

specific driving situations and conditions.

Gear Selector Lock Button

Only shift from DRIVE to PARK or REVERSE when

the accelerator pedal is released and the vehicle is

stopped. Be sure to keep your foot on the brake

pedal when shifting between these gears.
Do not press the accelerator pedal when shifting

from PARK or NEUTRAL into another gear range.

G

EAR

 R

ANGES

PARK (P)
The engine can be started in this range. Never

attempt to use PARK while the vehicle is in motion.
When parking on a hill, apply the EPB before

shifting the transmission to PARK, otherwise the

load on the transmission locking mechanism may

make it difficult to move the gear selector out of

PARK. As an added precaution, turn the front

wheels toward the curb on a downhill grade and

away from the curb on an uphill grade.
When exiting the vehicle, always:



Apply the parking brake.



Shift the transmission into PARK.



Turn the engine off.



Remove the key fob.

CAUTION!

After selecting any gear range, wait a moment to

allow the selected gear to engage before

accelerating. This is especially important when

the engine is cold.

WARNING!



Never use the PARK position as a substitute

for the parking brake. Always apply the

parking brake fully when exiting the vehicle to

guard against vehicle movement and possible

injury or damage.
