Single presses of the

or

buttons permit navigation through

the setup menu options.
Operating modes are different
according to the characteristics of the
option selected.
The menu includes the following items:

DIMMER

SPEED BUZZER

TRIP B DATA

SET TIME

SET DATE

SEE RADIO

AUTOCLOSE

UNITS OF MEASUREMENT

LANGUAGE

BUZZER VOLUME

BUTTON VOLUME

SEAT BELT BELTS

SERVICE

PASSENGER AIRBAG

EXIT MENU

NOTE Only the reduced menu can be
accessed while the vehicle is moving
for safety reasons ("Speed Beep"
setting). Stop the vehicle to access the
full menu.

TRIP COMPUTER

General information
The Trip computer is used to display
information on vehicle operation when
the ignition key is turned to MAR.
This function allows you to define two
separate trips, called "Trip A" and
"Trip B", for monitoring the "complete
mission" (journey) of the vehicle in a
reciprocally independent manner. Both
functions can be reset (reset means
start of a new journey).
"Trip A" can be used to display the
values relating to:

External temperature (for Natural

Power vehicles with temperature
sensor)

Range

Distance travelled

Average fuel consumption

Instantaneous consumption

Average speed

Trip time (driving time).

"Trip B", available on multifunction
display only, is used to display
the values relating to:

Distance travelled B

Average consumption B

Average speed B

Trip time B (driving time).

Natural Power versions

NOTE The trip computer data
concerning range, average
consumption and instantaneous
consumption are not available for these
versions.

8)

TRIP control button

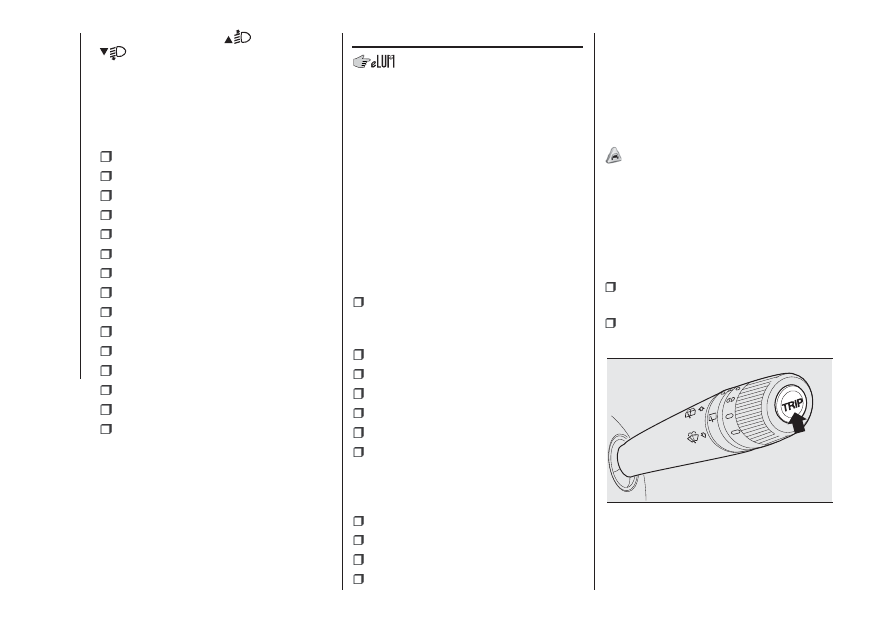

The TRIP button, located on the top of
the right steering column stalk fig. 70, is
used (with ignition at MAR) to display
these values and reset them to start
a new journey:

brief press to access the various

values displays;

long press to reset and then start a

new mission.

70

F0T0038

40

KNOWING

THE

INSTRUMENT

P

ANEL

Exit Trip

You can automatically exit the TRIP
function once all the values have been
displayed or by holding the SET
button down for more than 1 second.

WARNING

8) The "Trip B" function may be disabled
(see "Activating Trip B"). "Range" and
"Instantaneous consumption" values
cannot be reset.

41

WARNING LIGHTS AND MESSAGES

The warning light switches on together with (where the instrument panel permits) a specific message and/or acoustic warning.
These indications are indicative and precautionary and as such must not be considered as exhaustive and/or alternative to
the information contained in the Owner Handbook, which you are advised to read carefully in all cases. In the event of a failure
indication, always refer to the contents of this chapter.

IMPORTANT The failure indicators appearing on the display are divided into two categories: very serious and less serious faults.
Serious faults are indicated by a repeated and prolonged warning "cycle". Less serious faults are indicated by a warning
"cycle" with a shorter duration. Press the

SET button to stop the warning cycle in both cases. The warning light (or the

symbol on the display) on the instrument panel will stay on until the cause of the failure is eliminated.

WARNING LIGHTS ON INSTRUMENT PANEL

Red warning lights

What it means

What to do

red

LOW BRAKE FLUID/HANDBRAKE ENGAGED

The warning light switches on when the key is turned to MAR-

ON, but it should switch off after a few seconds.

Low brake fluid level

The warning light turns on when the level of the brake fluid in

the reservoir falls below the minimum level, possibly due to a

leak in the circuit.

On some versions the display shows the dedicated message.

Restore the brake fluid level, then check that the

warning light has switched off.

30)

Handbrake engaged

The warning light switches on when the handbrake is

engaged.

On some versions, an acoustic tone accompanies the warning

light when the vehicle is moving.

If the warning light comes on while driving, check that

the handbrake is not on.

Release the handbrake, then check that the warning

light has switched off.

If the warning light stays on, contact a Fiat Dealership.

42

KNOWING

THE

INSTRUMENT

P

ANEL

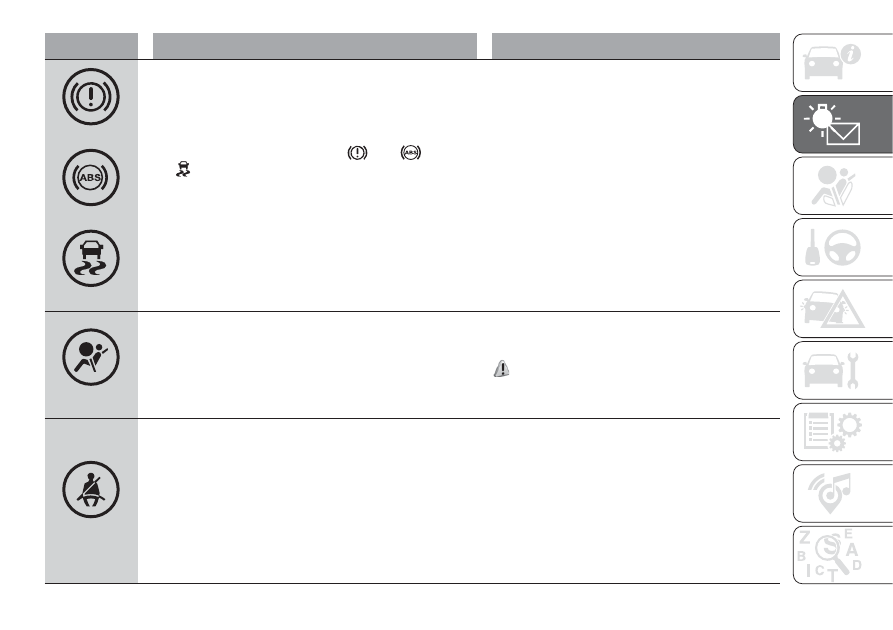

What it means

What to do

red

amber

amber

EBD FAILURE

The simultaneous switching on of the

(red),

(amber)

and

(amber) warning lights with the engine on indicates

either an anomaly of the EBD system or that the system is not

available. In this case, the rear wheels may suddenly lock and

the vehicle may swerve when braking sharply.

On some versions the display shows the dedicated message.

Drive very carefully to the nearest Fiat Dealership to

have the system inspected immediately.

red

AIR BAG FAILURE

The warning light switches on when the ignition key is turned

to MAR, but it should switch off after a few seconds.

The warning light stays on constantly if there is a failure in the

airbag system.

On some versions the display shows the dedicated message.

31) 32)

red

SEAT BELTS REMINDER

(for versions/markets, where provided)

The warning light switches on constantly with the vehicle

stationary and the driver's side or passenger side seat belt (for

versions/markets, where provided) not fastened.

The warning light will flash and a buzzer will sound if the driver

seat belt and the passenger seat belt (for versions/markets,

where provided) are not correctly fastened with the vehicle in

motion.

The buzzer of the S.B.R. (Seat Belt Reminder) system

can only be disabled by a Fiat Dealership.

On some versions, the system may be reactivated using

the Setup menu.

43

What it means

What to do

red

GEARBOX FAILURE

(for versions/markets, where provided)

When the key is turned to MAR, the warning light switches on

but it should switch off after a few seconds.

The warning light flashes (together with a message in the

display and an acoustic signal) to indicate that the gearbox is

faulty.

The warning light can switch on even in the case of

transmission overheating, after a particularly demanding use.

In this case an engine performance limitation is carried out.

If the transmission is faulty, contact a Fiat Dealership as

soon as possible to have the system checked.

red

red

ENGINE COOLANT TEMPERATURE TOO HIGH

The warning light switches on when the ignition key is turned

to MAR, but it should switch off after a few seconds. The

warning light turns on when the engine is overheated.

The display shows the dedicated message.

In normal driving conditions: stop the car, switch off the

engine and check that the water level in the reservoir is

not below the MIN mark. In this case, wait for a few

minutes to allow the engine to cool down, then slowly

and carefully open the cap. Top up with coolant fluid

making sure that it is included between the MIN and

MAX lines on the vessel. Also check visually for any fluid

leaks. If, when restarting, the warning light switches on

again, contact a Fiat Dealership.

If the vehicle is used under demanding conditions (e.g.

towing trailers uphill or fully loaded): slow down and, if

the light stays on, stop the vehicle. Wait for 2 or 3

minutes with the engine running and slightly accelerated

to further favour the coolant circulation, then stop the

engine. Check that the coolant level is correct as

described above.

IMPORTANT On demanding routes, it is advisable to
keep the engine on and slightly accelerated for a few
minutes before stopping it.

44

KNOWING

THE

INSTRUMENT

P

ANEL

What it means

What to do

red

LOW BATTERY CHARGE

The warning light switches on when the ignition key is turned

to MAR, but it should switch off as soon as the engine has

started (with the engine idling a brief delay before switching off

is acceptable).

On some versions the display shows the dedicated message.

If the warning light stays on, contact a Fiat Dealership

immediately.

red

INSUFFICIENT ENGINE OIL PRESSURE/ENGINE OIL

DETERIORATED

When the key is turned to MAR the warning light comes on,

but should go out as soon as the engine is started.

Steady light: Low engine oil pressure

The warning light comes on fixed, together with a message on

the display (for versions/markets, where provided) when the

system detects insufficient engine oil pressure.

33)

On blinking: Engine oil degraded

(for Multijet versions only)

The warning light starts to flash together with a message on

the display (for versions/markets, where provided) when the

system detects that the engine oil has deteriorated.

If the warning light flashes, this does not mean that the vehicle

is faulty, but simply informs the driver that it is now necessary

to change the engine oil as a result of regular vehicle use. If the

oil is not changed, warning light

will also come on and

engine operation is limited to 3000 rpm when a second

threshold is reached.

If the oil is still not changed, when a third deterioration

threshold is reached, the engine is limited to 1500 rpm to avoid

damage.

Contact a Fiat Dealership as soon as possible.

9)

Remember that the deterioration of the engine oil is

accelerated by:

– mainly town use of the vehicle which makes the DPF

regeneration process more frequent

– use of the vehicle for short trips, preventing the engine

from reaching operating temperature

– repeated interruption of the regeneration process,

signalled by the DPF warning light coming on.

45

What it means

What to do

red

LOW ENGINE OIL LEVEL

When turning the ignition key to MAR, the warning light turns

on but it should go off after a few seconds.

This warning light appears on the panel when the engine oil

level falls below the minimum recommended value.

On certain versions a dedicated message is displayed.

Restore the correct engine oil level (see “Checking fluid

levels” in the "Servicing and care" section).

red

DOOR OPEN

On certain versions, the warning light turns on when one or

more doors or the boot are not properly closed.

On some versions the display shows the dedicated message.

Check that all doors or the boot (for versions/markets,

where provided) are perfectly closed.

red

POWER STEERING FAILURE

When the ignition key is turned to MAR-ON the warning light

on the dial turns on, but it should turn off after a few seconds.

If the warning light stays on together with the message shown

on the display and a buzzer, the power steering is ineffective

and the effort on the steering wheel increases significantly even

though the vehicle can be steered.

Contact a Fiat Dealership.

46

KNOWING

THE

INSTRUMENT

P

ANEL

WARNING

30) If the

warning light turns on while driving (on certain versions together with the message on the display) stop the car immediately and

contact a Fiat Dealership.
31) The warning light

may not light up when the key is turned to MAR or stay on while travelling to indicate a retaining system fault. In this

case, the airbags or the pretensioners may not be activated in the case of an accident or (in a lesser number of cases) they may be activated
incorrectly. Before continuing, contact a Fiat Dealership to have the system checked immediately.
32) A failure of the

warning light is indicated by the

warning light flashing or, depending on the version, by the

icon turning on

continuously on the display. In this case, the

warning light may not indicate a possible problem with the airbag restraint system. Before

continuing, contact a Fiat Dealership to have the system checked immediately.
33) If the

warning light switches on when travelling (on certain versions together with the message on the display), stop the engine

immediately and contact a Fiat Dealership.

WARNING

9) If the warning light switches on, the degraded engine oil must be changed as soon as possible, and never more than 500 km from the first
time that the warning light switches on. Failure to observe the above may result in severe damage to the engine and invalidate the warranty.
The activation of this warning light is not related to the amount of oil in the engine. Therefore, never top up with oil when the warning light
starts flashing.

47

Amber warning lights

What it means

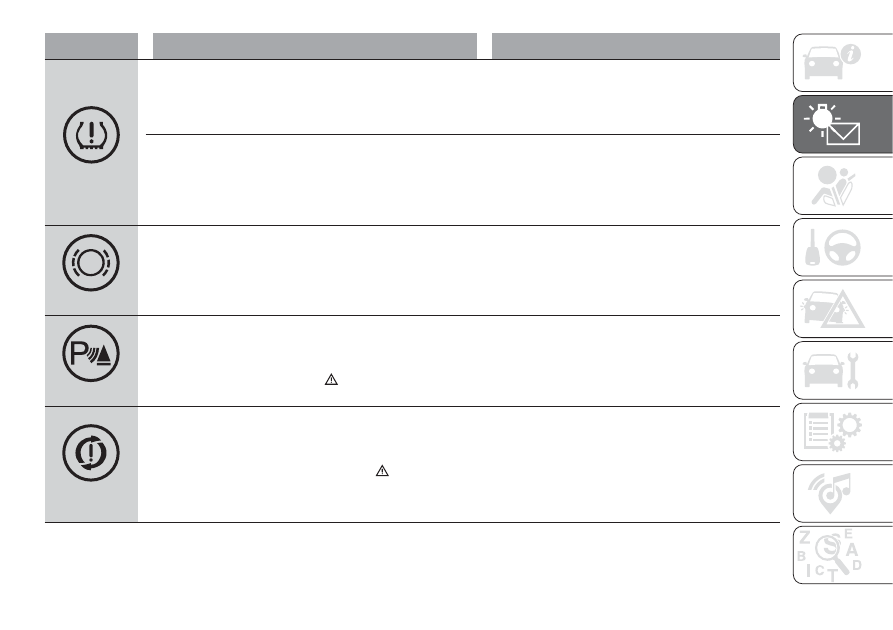

What to do

amber

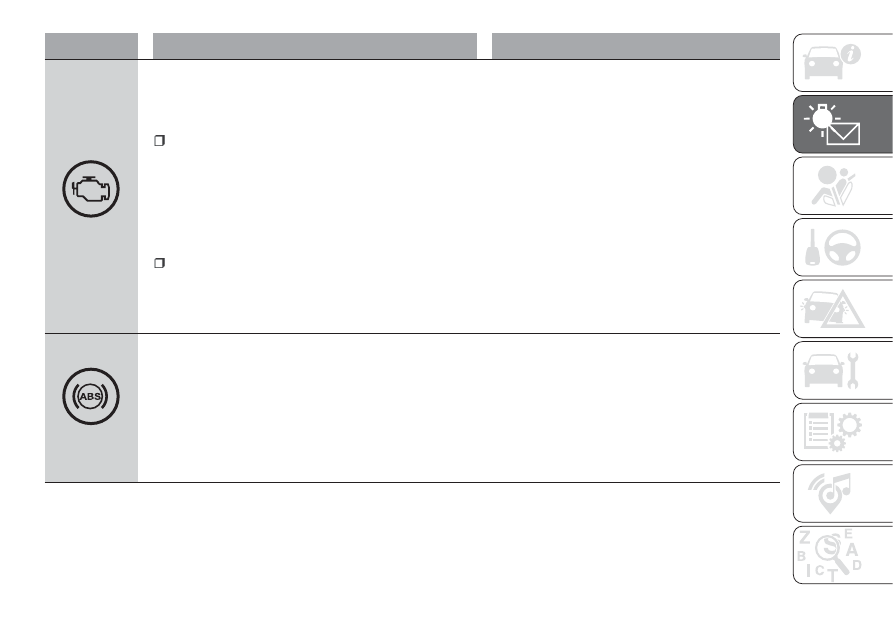

INJECTION SYSTEM FAULT (Multijet versions) - EOBD

ENGINE CONTROL SYSTEM FAULT (petrol versions)

In normal conditions, when the ignition key is turned to MAR

the warning light switches on, but it should switch off as soon

as the engine is started.

10)

Injection system failure

(Multijet versions)

If the warning light stays on or comes on when travelling, it

means there is a fault in the injection system which could

cause loss of performance, poor handling and high fuel

consumption levels.

On some versions the display shows the dedicated message.

Under these conditions, the vehicle can continue

travelling at moderate speed without demanding

excessive effort from the engine. Prolonged use of the

vehicle with the warning light on may cause damage.

48

KNOWING

THE

INSTRUMENT

P

ANEL

What it means

What to do

amber

EOBD engine management system failure

(petrol versions)

This indicates that the warning light is working correctly. If the

warning light stays on or turns on when travelling:

fixed: this means there is a fault in the supply/ignition

system which could cause high exhaust emissions, loss of
performance, poor handling and high fuel consumption levels.
On some versions the display shows the dedicated message.
Under these conditions, the vehicle can continue travelling at
moderate speed without demanding excessive effort from the
engine. Prolonged use of the vehicle with the warning light on
may cause damage.

blinking: this indicates possible damage to the catalytic

converter (see “EOBD system” in the “Knowing the instrument
panel” chapter). If the light is on and blinking, release the
accelerator pedal to lower the speed of the engine until the
warning light stops flashing.

If the light is fixed, contact a Fiat Dealership as soon as

possible. The warning light switches off if the

malfunction disappears, but is still stored by the

system.

If the light is blinking: continue the journey at moderate

speed, trying to avoid driving conditions that may cause

further flashing and contact a Fiat Dealership as soon

as possible.

amber

ABS FAILURE

The warning light switches on when the ignition key is turned

to MAR, but it should switch off after a few seconds.

The warning light will light up when the system is either not

working or not available. In this case the braking system

maintains its efficiency unaltered but without the advantage of

the ABS system.

On some versions the display shows the dedicated message.

Drive carefully and contact a Fiat Dealership as soon as

possible.

49

What it means

What to do

amber

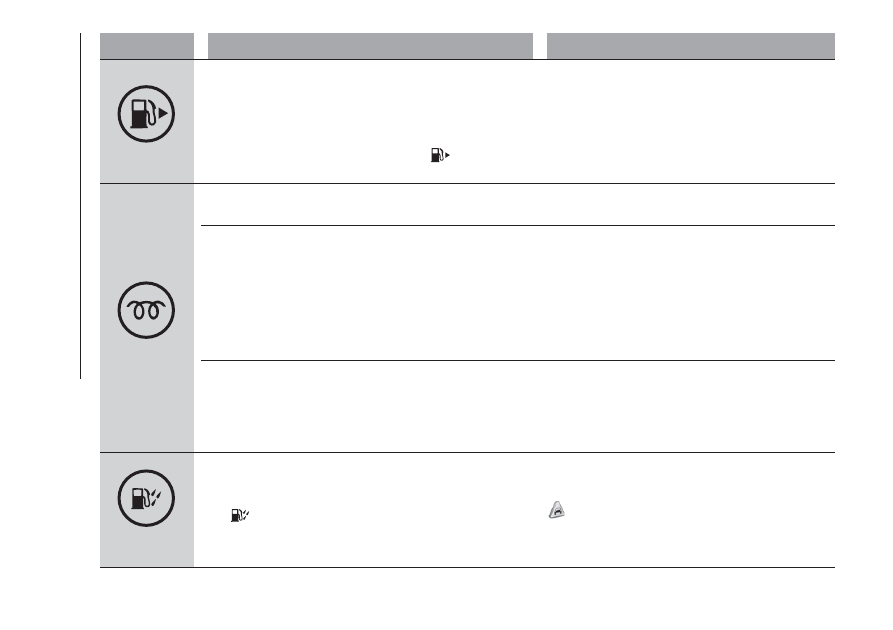

FUEL RESERVE

The warning light switches on when the ignition key is turned

to MAR, but it should switch off after a few seconds. The

warning light turns on when about 6 - 7 litres of fuel are left in

the tank.

The triangle on the right side of the symbol

indicates the

side of the vehicle with the fuel filler.

The warning light will blink to indicate a system fault. If

this is the case, go to a Fiat Dealership to have the

system checked.

amber

PLUG PREHEATING (Multijet versions) - PLUG PREHEATING

FAULT (Multijet versions)

Glow plugs

(Multijet versions)

This warning light switches on when the key is turned to MAR.

It will switch off as soon as the glow plugs have reached a

preset temperature.

IMPORTANT At high ambient temperatures the warning light
may stay on for an extremely short time.

Start the engine as soon as the warning light switches

off.

Glow plug preheating failure

(Multijet versions)

The warning light flashes if there is a fault in the preheating

system.

On some versions the display shows the dedicated message.

Contact a Fiat Dealership as soon as possible.

amber

WATER IN DIESEL FILTER (Multijet versions)

The warning light switches on when the ignition key is turned

to MAR, but it should switch off after a few seconds.

The

warning light switches to indicate presence of water in

the diesel filter.

On some versions the display shows the dedicated message.

11)

50

KNOWING

THE

INSTRUMENT

P

ANEL

What it means

What to do

amber

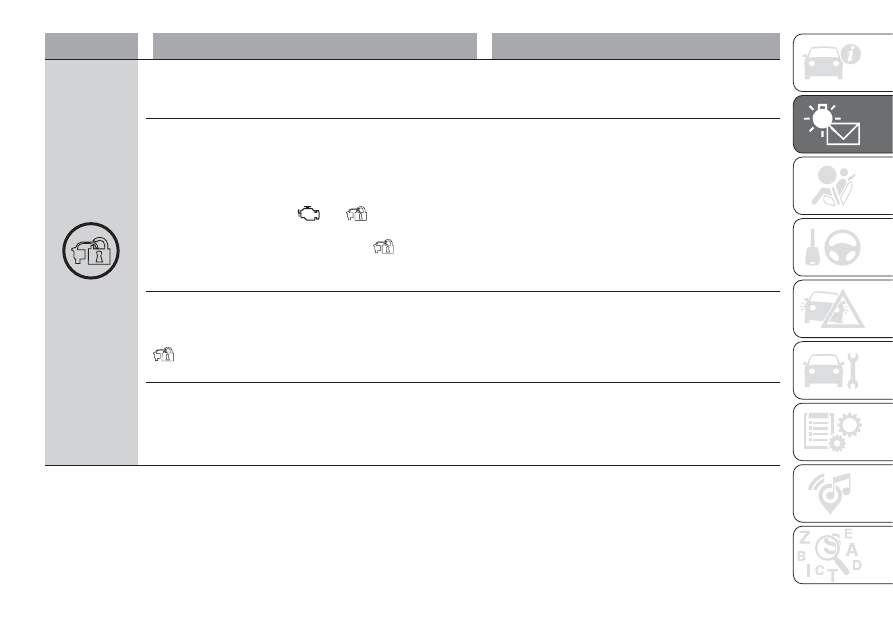

VEHICLE PROTECTION SYSTEM FAULT - FIAT CODE -

ALARM FAULT (for versions/markets, where provided - amber)

- BREAK-IN ATTEMPT

Fiat CODE Vehicle protection system fault

If, with the ignition key at MAR, the warning light stays on

permanently, this indicates a possible failure (see “Fiat Code

system” in the “Know your vehicle” section).

On some versions the display shows the dedicated message.

IMPORTANT Warning lights

and

will come on at the

same time to indicate a Fiat CODE system failure.

If with the engine running the warning light

flashes, the

vehicle is not protected by the engine immobiliser (see “Fiat

Code system” in section “Know your vehicle”).

Contact a Fiat Dealership to have all the keys stored in

the memory.

Alarm fault

(for versions/markets, where provided)

A fault with the alarm system is signalled by this warning light

(or symbol in the display) coming on. A specific message

is displayed on certain versions.

Contact a Fiat Dealership as soon as possible.

Break-in attempt

The warning light will blink rapidly or the symbol will appear on

the display to indicate a break-in attempt. A specific message

is displayed on certain versions.

Contact a Fiat Dealership as soon as possible.

51

What it means

What to do

amber

GENERAL FAILURE INDICATION

The warning light turns on in the following circumstances:

Engine oil pressure sensor failure

The warning light switches on when an engine oil pressure

sensor anomaly is detected.

Contact a Fiat Dealership as soon as possible to have

the fault fixed.

Exterior lights failure:

On certain versions, the warning light will come on when a

failure to one of the following lights is detected:

side lights;

brake lights;

rear fog lamps;

direction indicators;

number plate lights.

On some versions the display shows the dedicated message.

The failure relating to these lights could be: one or more

blown bulbs, a blown protection fuse or a break in the

electrical connection.

52

KNOWING

THE

INSTRUMENT

P

ANEL

What it means

What to do

amber

Fuel cut-off inertia switch tripped

The warning light switches on when the fuel cut-off inertia

switch is tripped. The display shows the dedicated message.

Parking sensor failure

(for versions/markets, where provided)

See parking sensor warning light section.

In this case, the

warning light may not indicate a

possible problem with the airbag restraint system.

Before continuing, contact a Fiat Dealership to have the

system checked immediately.

Airbag failure warning light

The

warning light turns on and flashes to indicate a failure

of the

warning light. In this case, the

warning light may

not indicate a possible problem with the airbag restraint

system.

Before continuing, contact a Fiat Dealership to have the

system checked immediately.

Start&Stop system failure

(for versions/markets, where provided)

The warning light comes on alternatively to the warning light

when a Start&Stop system fault is detected.

In this case, contact the Fiat Service Network as soon

as possible.

53

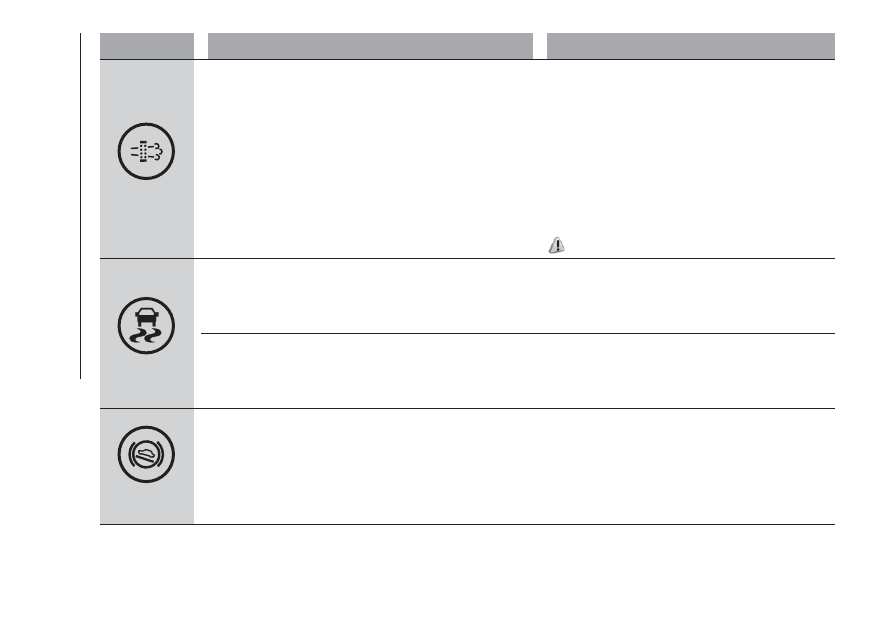

What it means

What to do

amber

DPF (PARTICULATE FILTER) CLEANING UNDERWAY

(for versions/markets, where provided)

The warning light switches on when the ignition key is turned

to MAR, but it should switch off after a few seconds.

The warning light switches on constantly to inform the driver

that the DPF system needs to eliminate the trapped pollutants

(particulate) through the regeneration process.

A specific message will appear on the display when the

warning light comes on (for versions/markets, where provided).

The warning light does not come on during every DPF

regeneration, but only when driving conditions require

that the driver is notified. The warning light will go off if

the vehicle stays in motion until regeneration has been

completed. On average, the process lasts 15 minutes.

Optimum conditions for completing the process are

achieved by travelling at 60 km/h with engine revs

above 2000 rpm. If this warning light comes on, it does

not mean there is a vehicle defect, so there is no need

to take it to a garage.

34) 35)

amber

ESC SYSTEM

ESC system activation

Flashing of the warning light while driving indicates the

intervention of the ESC system.

ESC system failure

The warning light switches on when the ignition key is turned

to MAR, but it should switch off after a few seconds.

The display will show a dedicated message.

If the warning light does not go out or remains on whilst

driving, go to a Fiat Dealership.

amber

HILL HOLDER FAILURE

(for versions/markets, where provided)

When the key is turned to MAR, the warning light switches on,

but it should switch off after a few seconds; the warning light

indicates a Hill Holder system failure.

The display will show a dedicated message.

In this case, contact the Fiat Service Network as soon

as possible.

54

KNOWING

THE

INSTRUMENT

P

ANEL

What it means

What to do

amber

iTPMS

iTPMS failure

The warning light flashes for about 75 seconds then stays on

constantly when a fault is detected in the iTPMS.

In this case, contact the Fiat Service Network as soon

as possible.

Tyre pressure low

The warning light switches on to indicate that the tyre pressure

is lower than the recommended value and/or that a pressure

loss is occurring. In these circumstances, optimal tyre duration

and fuel consumption may not be guaranteed.

In this case it is advisable to restore the correct

pressure value.

IMPORTANT Do not continue driving with one or more

flat tyres as vehicle handling may be compromised.

Stop the vehicle, avoiding sharp braking and steering.

amber

BRAKE PAD WEAR

The warning light switches on if the front brake pads are worn.

On certain versions a dedicated message is displayed.

Have them replaced as soon as possible.

amber

PARKING SENSOR FAILURE

(for versions/markets, where provided)

The warning light turns on when a parking sensor fault is

detected. On some versions, the

warning light comes on

instead. On certain versions a dedicated message is displayed.

In this case, contact the Fiat Service Network as soon

as possible.

amber

START&STOP SYSTEM FAILURE

(for versions/markets, where provided)

The warning light comes on when a fault is detected in the

Start&Stop system. On some versions, the

warning light

comes on instead. On certain versions a dedicated message is

displayed.

In this case, contact the Fiat Service Network as soon

as possible.

55
