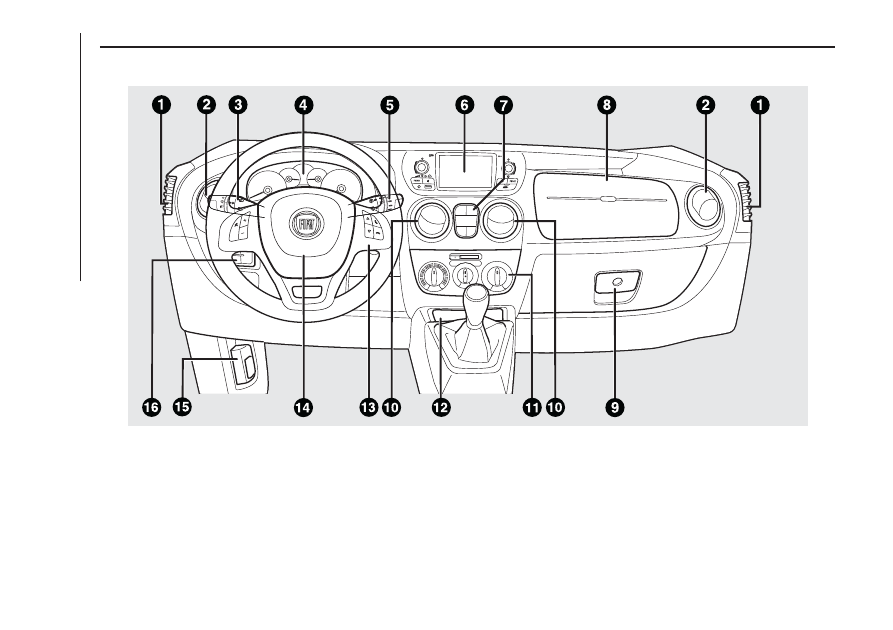

1. Vent for directing air to the side windows – 2. Adjustable air vent – 3. Left stalk: external light control – 4. Instrument panel and warning lights – 5.
Right stalk: windscreen wiper, rear window wiper, trip computer controls – 6. Radio (for versions/markets, where applicable) – 7. Emergency light
switch, heated rear window switch, ASR/Traction Plus on/off switch (for versions/markets, where provided), rear swing door lock button (for
versions/markets, where provided), Start&Stop off switch (for versions/markets, where provided) – 8. Passenger's airbag (for versions/markets,
where provided) – 9. Glove box/oddment tray (for versions/markets, where provided) – 10. Adjustable and directable air diffusers – 11.
Heating/ventilation/climate control system controls – 12. Storage compartment – 13. Ignition device – 14. Driver's airbag – 15. Bonnet release lever
– 16. Controls display: fog light/rear fog light/head light alignment adjustment/display

1

F0T0070

8

KNOWING

YOUR

VEHICLE

KEYS

1)

1)

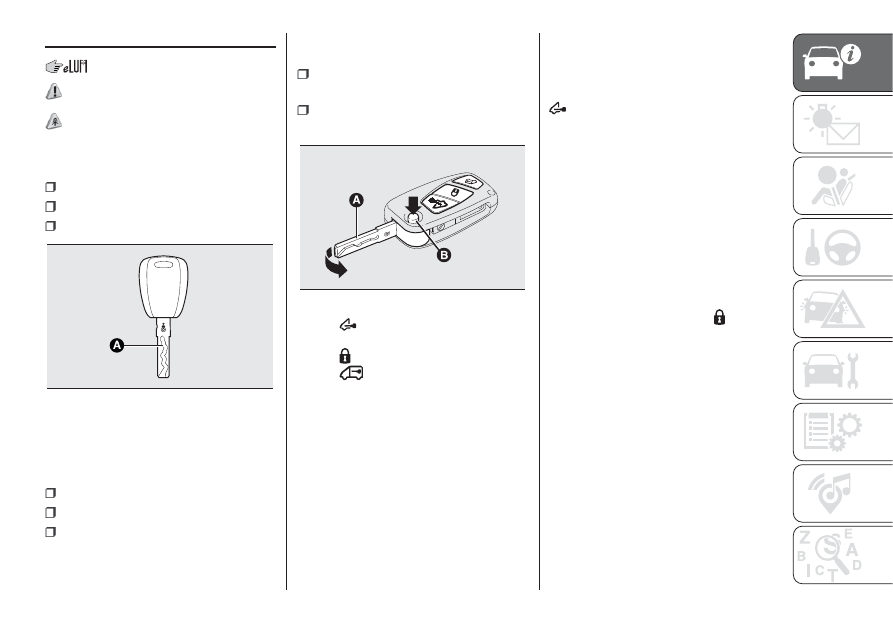

MECHANICAL KEY

The metal insert A fig. 2 operates:

the ignition device;

the door lock;

opening/closing the fuel cap.

KEY WITH REMOTE
CONTROL
(for versions/markets, where provided)

The metal insert A fig. 3 operates:

the ignition device;

the door lock;

opening/closing the fuel cap.

To extract the metal insert, press button
B fig. 3.

To retract it in the grip, proceed as
follows:

hold down button B and move the

metal insert A;

release button B and turn the metal

insert A until you hear the click.

Button

unlocks all doors (including

tailgate/rear swing doors).
Button

locks all the doors.

Button

unlocks the tailgate or the

rear swing doors (for versions/markets,
where provided).

Opening the windows with the
remote control
(for versions/markets, where provided)

Hold the button (on the key)

pressed for more than 3 seconds to

open the windows. Keep the button
pressed to open the windows
completely; if the pressure is
suspended, the windows will
immediately stop in their current
position. The same type of opening is
also possible by operating the pawl
of the front door handles.

Closing the windows with the
remote control
(for versions/markets, where provided)

Hold the button (on the key)

pressed

for more than 3 seconds to close the
windows. To close the windows
completely, keep the button pressed; if
the pressure is suspended, the
windows will immediately stop in their
current position. The same type of
closing is also possible by operating the
pawl of the front door handles.

IMPORTANT During this operation the
window ant-crush safety system is
inhibited.

2

F0T0002

3

F0T0241

9

REQUEST FOR
ADDITIONAL REMOTE
CONTROLS
The system can acknowledge up to 8
remote controls. Should a new remote
control be necessary, contact a Fiat
Dealership, taking a personal identity
document and the vehicle ownership
documents with you.

DEAD LOCK DEVICE
(for versions/markets, where provided)

This security device prevents the
opening of the doors from inside the
passenger compartment if there has
been a break-in attempt (e.g. a window
has been broken).
The dead lock device therefore offers
the best possible protection against
break in attempts. We recommend
engaging it whenever the vehicle is
parked and left unattended.

2) 3)

Turning the device on

The system is automatically enabled on
all the doors by pressing button

twice on the key with remote control.

The direction indicators flash twice to
let you know that the device is active.

If one or more of the doors is not
perfectly shut, the dead lock device will
not be activated, thus preventing a
person getting into the car through the
open door and, on shutting, it,
remaining stuck inside the passenger
compartment.

Turning the device off

The system is disabled automatically on
every door when:

by unlocking the doors;

by turning the ignition key to the

MAR position.

WARNING

1) Button B should only be pressed when
the key is away from the body, in particular
from the eyes and from objects that can
be spoilt (e.g. clothes). Do not leave the
key unattended to avoid the button being
accidentally pressed while it is being
handled, e.g. by a child.
2) Once the dead lock system is engaged it
is impossible to open the doors from
inside the vehicle. Before engaging the
system please therefore check that there is
no one left on board.
3) If the remote control battery is flat, the
system can be engaged by inserting the
metal key in the door lock as described
previously: in this case, the device only
remains active for the rear doors.

WARNING

1) Used batteries are harmful to the
environment. You can dispose of them
either in the correct containers as specified
by law or by taking them to a Fiat
Dealership, which will deal with their
disposal.

10

KNOWING

YOUR

VEHICLE

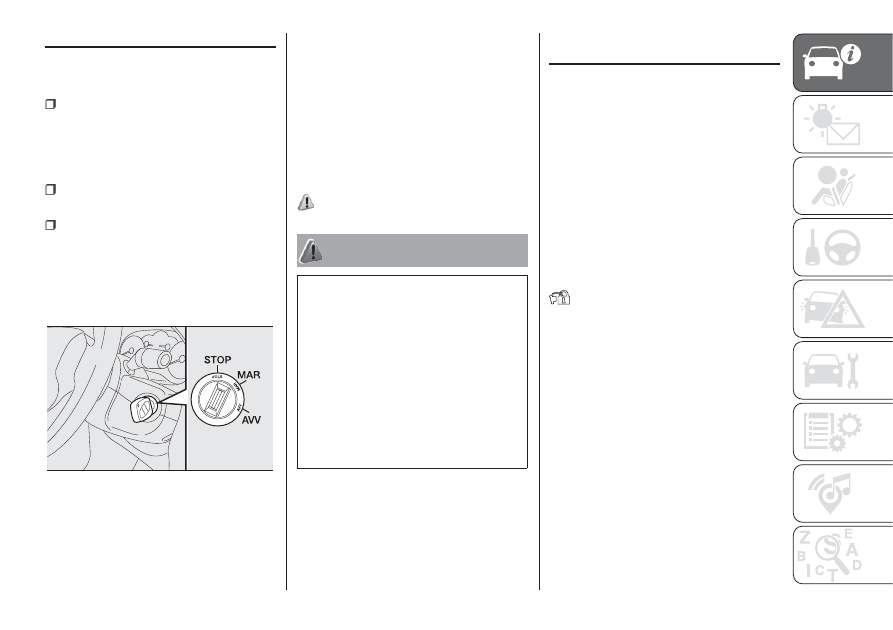

IGNITION DEVICE

The key can be turned to 3 different
positions fig. 4:

STOP: engine off, key can be

removed, steering column locked.
Some electrical devices (e.g. car radio,
central door locking system, alarm,
etc.) can work.

MAR: driving position. All electric

devices can operate.

AVV: engine starting. The ignition

device is fitted with a safety system that
requires the ignition key to be turned
back to STOP if the engine does not
start, before the starting operation can
be repeated.

STEERING LOCK

Activation

When the device is at STOP, remove
the key and turn the steering wheel until
it locks.

Turning off

Move the steering wheel slightly as you
turn the ignition key to MAR-ON

4)

WARNING

4) Never extract the key while the vehicle
is moving. The steering wheel will
automatically lock as soon as it is turned.
This also applies to cases in which the
vehicle is towed. It is absolutely forbidden
to carry out any after-market operation
involving steering system or steering
column modifications (e.g. installation of
anti-theft device) that could adversely
affect performance, invalidate the warranty,
cause serious safety problems and also
result in the car not meeting type-approval
requirements.

THE FIAT CODE
SYSTEM

This is an electrical engine locking
system which increases protection
against attempted theft of the vehicle. It
is automatically activated when the
key is removed from the ignition device.
Each time the vehicle is started turning
the ignition key to MAR-ON, the Fiat
CODE system control unit sends a
recognition code to the Powertrain
Control Module to deactivate the
immobiliser.
If, during ignition, the code is not
correctly recognised, the warning light

lights up on the instrument panel.

In this case, turn the key to STOP
and then back to MAR; if the
lock continues, try with the other keys
provided with the vehicle. Contact a
Fiat Dealership if you still cannot start
the engine.

IMPORTANT Each key has its own
code which must be stored by the
system's control unit. Contact a Fiat
Dealership to have new keys (up to 8)
stored with a code.

4

F0T0039

11

Activation of the

warning light while

driving

If the

warning light (or symbol in

the display) comes on, this means
that the system is running a self-
diagnosis test (caused, for example, by
a voltage drop). When you stop for
the first time, turn the key to STOP and
then to MAR: the warning light

will

not light up if no faults are detected.

If the warning light

(or symbol on

the display) stays on, repeat the
procedure described above leaving the
key at STOP for longer than 30
seconds. If the problem persists,
contact the Fiat Dealership.

The code is not recognised if the

warning light

(or symbol on the

display) stays on. In this case, turn the
key to STOP and then to MAR; if it is
still locked, try again with the other keys
that come with the vehicle. If you still
cannot start the engine, perform the
emergency start procedure (see
chapter “In an emergency”) and then
contact the Fiat Dealership.

1)

WARNING

1) The electronic components inside the
key may be damaged if the key is
subjected to strong shocks.

ALARM

(for versions/markets, where provided)

The alarm, in addition to all the
previously described remote control
functions, is controlled by the receiver
located under the dashboard near
the fuse box.

IMPORTANT The engine stop function
is guaranteed by the Fiat CODE, which
is automatically activated when the
ignition key is extracted from the
ignition switch.

TURNING THE ALARM ON

With the doors and bonnet closed and
the ignition key either turned to STOP
or removed, point the key with the
remote control towards the vehicle and
press and release button

.

With the exception of some markets,
the system emits an acoustic signal
("beep") and activates door locking.
A self-diagnostic stage precedes the
turning on of the alarm: if a fault is
detected, the system produces another
acoustic signal after approximately 4
seconds from switch-on.
In this case switch off the alarm by
pressing

, check that all the doors,

bonnet and tailgate are closed
correctly; then switch the alarm back
on by pressing

.

12

KNOWING

YOUR

VEHICLE

If a door or the bonnet is not properly
shut, it will be excluded from the testing
by the alarm system.
A fault has occurred in system
operation if the alarm produces an
acoustic signal even when the doors,
bonnet and boot are correctly closed.
Contact a Fiat Dealership.

IMPORTANT The alarm does not come
on when the central locking is activated
using the metal insert in the key.

IMPORTANT The alarm is adapted to
meet requirements in various countries.

TURNING THE ALARM
OFF

Press button

on the key with the

remote control.

IMPORTANT The alarm is not turned off
using the door are opened using the
metal insert in the key.

VOLUMETRIC/ANTI-LIFT
PROTECTION

The side windows must be completely
closed for correct operation of the
protection.
If necessary, the function can be turned
off (if, for example, you are leaving a
pet in the car) by pressing button A fig.
5 on the front courtesy light before
activating turning the alarm on.

When the function is disabled, this is
indicated by the LED on the button
flashing for several seconds. The
volumetric/antitilting protection must be
deactivated each time the instrument
panel is switched off.

BREAK IN ATTEMPT
INDICATION

The warning light

comes on or the

symbol appears on the display with
a specific message when the panel
lights up according to vehicle version to
indicate a break-in attempt (see the
"Warning lights and messages"
paragraph in "Knowing the instrument
panel").

DISABLING THE ALARM

To permanently disable the alarm (e.g.
during a long storage), simply lock
the vehicle by turning the metal insert of
the key with remote control in the
lock. In this case, the car will not be
protected by the alarm system, while
the engine immobiliser function is
ensured by the Fiat CODE system,
which is automatically activated when
the key is removed from the ignition
switch.

IMPORTANT If the batteries in the
remote control key are run down or if
the system is faulty, the key must be
inserted in the ignition and turned to the
ON position to switch the alarm off.

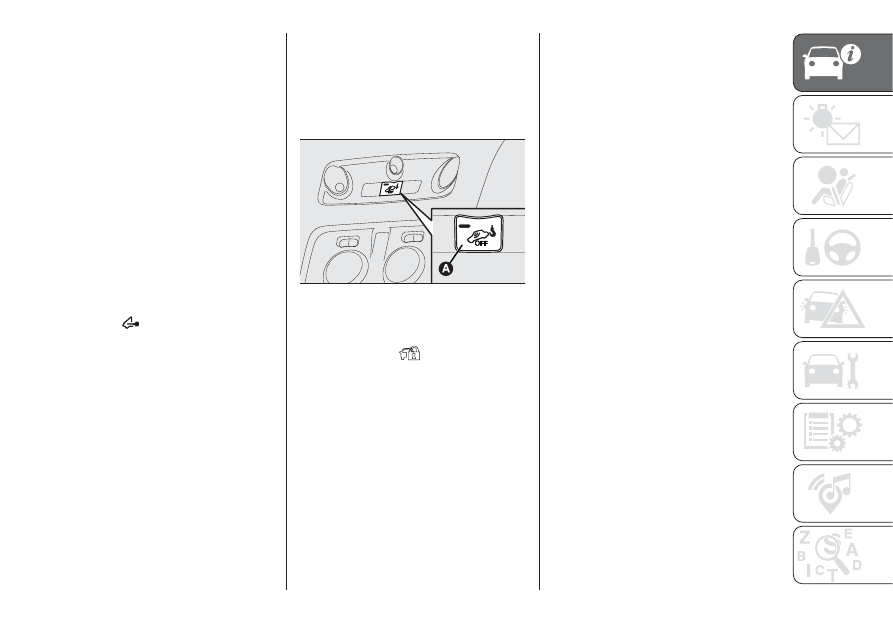

5

F0T0159

13

DOORS

DOOR CENTRAL
LOCKING/UNLOCKING

Door locking from the outside

The doors will only be locked if all doors
are shut. If one or more of the doors is
open after button

is pressed on

the remote control fig. 6, the direction
indicators will flash quickly for around
three seconds. You can lock all the
doors by turning the key clockwise in
the driver's door.

Door unlocking from the outside

Press button

briefly to unlock all the

doors, switch on the ceiling lights
temporarily and double-flash the
direction indicators. Turn the key
anticlockwise in the driver's door to
unlock all the doors.

SLIDING SIDE DOORS
(for versions/markets, where provided)

5) 6)

2)

The sliding side door is fitted with a
spring-loaded latch that stops the door
from opening any further. To lock it,
simply push the door as far as it will go;
to unlock it, pull forward firmly.
In any case, make sure that the door is
correctly attached to the device that
holds it fully open.

7) 8)

Opening/closing from the outside

Opening: turn the key in the lock and

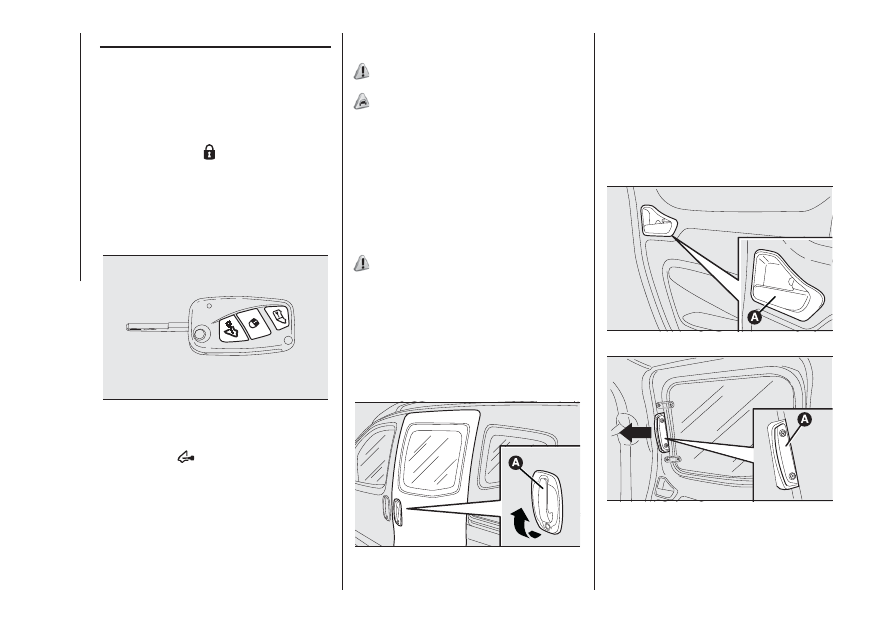

pull handle A fig. 7 in the direction
shown by the arrow, then slide the door
towards the rear of the vehicle until it
locks into place and can go no further.

Closing: push the handle A fig. 7
towards the front of the vehicle. Turn
the key with metal insert in the closing
direction.

Opening/closing from the inside

Opening: pull lever A fig. 8 and slide the
door towards the rear of the vehicle
until it can go no further.

To close: Use the handle A fig. 9 to
close the sliding side door, sliding
it towards the front of the vehicle.

6

F0T0242

7

F0T0209

8

F0T0137

9

F0T0197

14

KNOWING

YOUR

VEHICLE

CHILD SAFETY DEVICE

9)

This system prevents opening the
sliding side doors from the inside.

The device can be engaged only with
the sliding side door open fig. 10:

position 1 - device engaged (door

locked);

position 2 - device not engaged

(door may be opened from the inside).
The device remains engaged even if the
doors are electrically unlocked.

WARNING

5) Before opening a door, ensure that you
can do it in conditions of safety.
6) The right sliding side door cannot be
opened with the fuel flap open during
refuelling.

7) Do not leave the sliding side door open
when the vehicle is parked on a gradient. A
knock could release the latch leaving the
door free to move forward.
8) Before leaving the vehicle parked with
sliding doors open, always check that
the latch is engaged.
9) Always use this device when carrying
children.

WARNING

2) Make sure that the right sliding side
door is all closed before refuelling to
prevent damage to the door and to the
sliding locking system with fuel filler cap
open, activated during refuelling
operations.

SEATS

10)

FRONT SEATS

Lengthwise adjustment

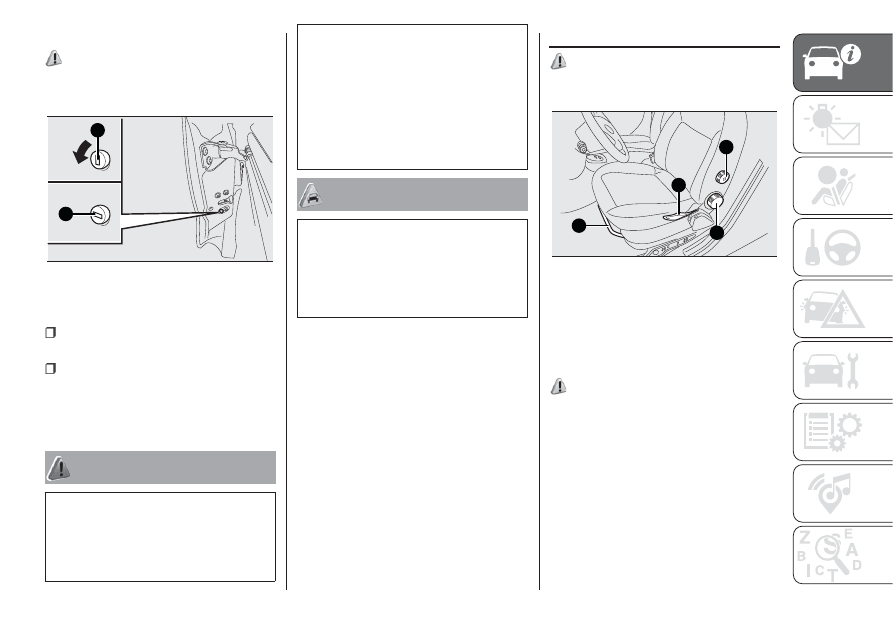

Lift lever A fig. 11 and push the seat
forwards or backwards: in the driving
position your arms should rest on
the steering wheel rim.

11)

Backrest angle adjustment

Turn knob B fig. 11.

Driver seat height adjustment
(for versions/markets, where provided)

Operate lever C fig. 11 to lift or lower
the rear part of the cushion to achieve
the most comfortable driving position.

1

2

10

F0T0138

B

D

C

A

11

F0T0153

15

IMPORTANT Adjustment must be
carried out only when seated in the
relevant seat.

Driver seat lumbar adjustment
(for versions/markets, where provided)

Turn knob D fig. 11 to adjust the
backrest support.

Heated seats
(for versions/markets, where provided)

With the key turned to MAR, press
button A fig. 12 to switch the function
on/off.
When the function is enabled, the LED
on the button turns on.

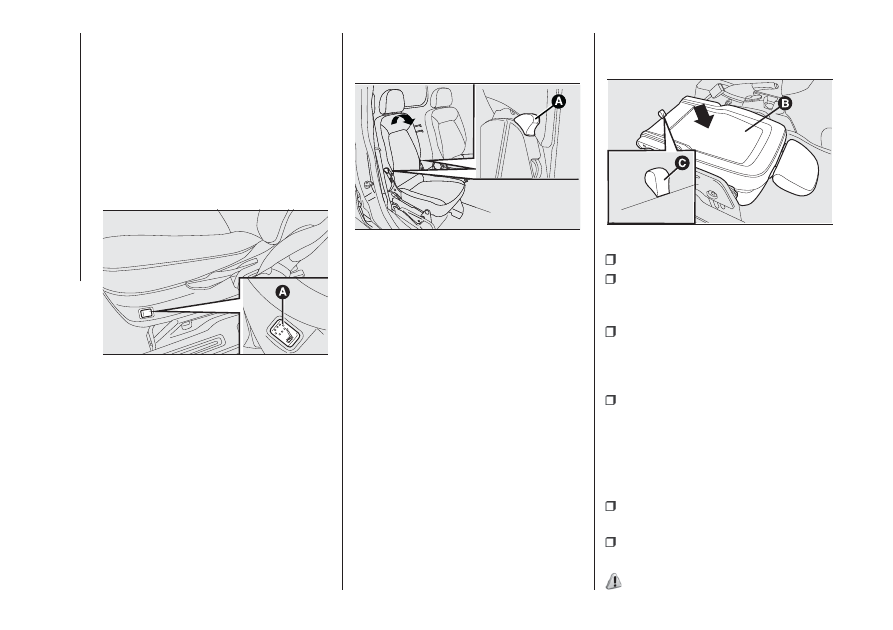

FOLDAWAY PASSENGER
SEAT
(for versions/markets, where provided)

The passenger seat can be folded
away on some versions.

IMPORTANT Move the seat only when
there are no rear passengers.

Seat folding

To fold the seat, proceed as follows:

open the passenger side door;

pull lever A fig. 13 and fold

the backrest forwards in the direction
indicated by the arrow;

then push the backrest B fig. 14

down: the seat is now completely
folded over on itself into the "table"
position;

pull tab C fig. 14 and push the

backrest down further: the seat is now
completely folded away.

Repositioning the seat
To return the seat back to its normal
position, proceed as follows:

take tab C fig. 14 and lift the

backrest up;

operate levers B fig. 15 and further

lift the seat upwards.

12)

12

F0T0205

13

F0T0235

14

F0T0457

16

KNOWING

YOUR

VEHICLE

REAR SEATS
(for markets/versions, where provided)

Reclining
(Natural Power versions)

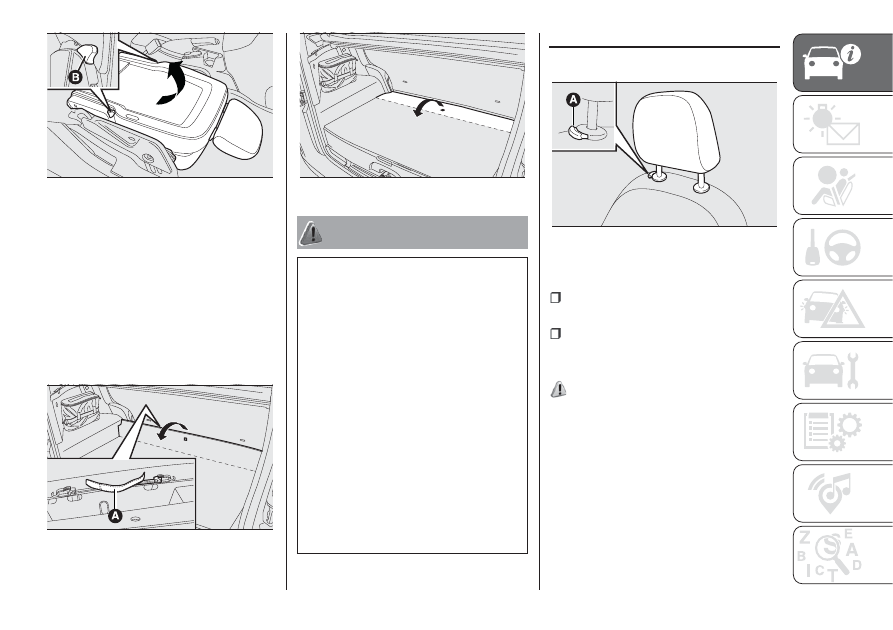

To fold down the rear seats, in order to
find the tag A fig. 16, you need to
open the cargo box as illustrated in fig.
17. We recommend you keep the
cover raised in the same position also
when repositioning the seat

WARNING

10) All adjustments must be made with the
vehicle stationary.
11) Once you have released the
adjustment lever, always check that the
seat is locked on the guides by trying
to move it back and forth. If it is not locked,
the seat may move unexpectedly and
make you lose control of the vehicle.
12) When the passenger seat is folded
away, the space created cannot be used
for loading. When the vehicle is in motion,
you are therefore advised to remove or
secure any objects that might interfere with
the driver. If there is no partition between
the cab and the load compartment, tall
objects or packages may take up part of
the passenger area. Make sure that these
items are well secured by using the
available hooks and that they cannot
interfere with the driver.

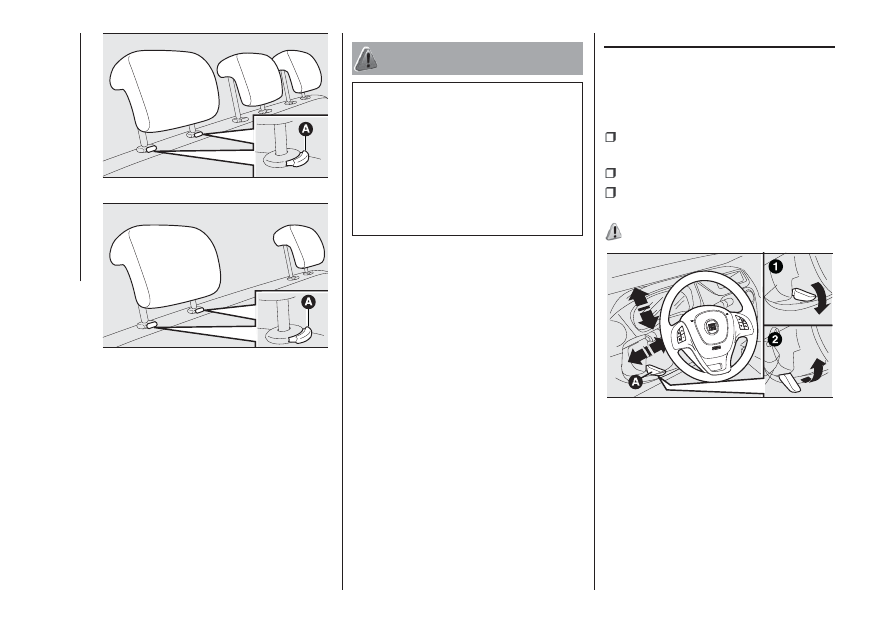

HEADRESTS

FRONT

These are height-adjustable and lock
into place automatically fig. 18.

Upward adjustment: lift the head

restraint until it clicks into place.

Downwards adjustment: press the

button A fig. 18 and lower the head
restraint.

13)

REAR
(for versions/markets, where provided)

Lift up to use.
To put the headrests away, press
buttons A fig. 19 and fig. 20 and push
them down into the backrest.
To extract the headrests, raise them
until you hear the click (which indicates
they are in "all extracted" position).

15

F0T0237

16

F0T0353

17

F0T0352

18

F0T0053

17

IMPORTANT The headrests must
always be in the "all extracted" position
when the rear seats are in use.

WARNING

13) All adjustments must be carried out
only with the vehicle stationary and the
engine off. Head restraints must be
adjusted so that the head, rather than the
neck, rests on them. Only in this case
they can protect your head correctly. To
maximise the protective action provided by
the headrest, adjust the seat back so that
your trunk is upright and keep your head
as close to the headrest as possible.

STEERING WHEEL

The height and axial position of the
steering wheel can be adjusted on
some versions.
To adjust, proceed as follows:

release lever A fig. 21 by pushing it

forwards (position 1);

adjust the steering wheel;

lock lever A by pulling it towards the

steering wheel (position 2).

14) 15)

19

F0T0054

20 - N1 versions (4 seats)

F0T0341

21

F0T0040

18

KNOWING

YOUR

VEHICLE

WARNING

14) All adjustments must be carried out
only with the vehicle stationary and the
engine off.
15) It is absolutely forbidden to carry out
any after-market operation involving
steering system or steering column
modifications (e.g. installation of anti-theft
device) that could adversely affect
performance, invalidate the warranty, cause
serious safety problems and also result in
the car not meeting type-approval
requirements.

REAR VIEW
MIRRORS

INTERIOR MIRROR
(for versions/markets, where provided)

The mirror is fitted with a safety device
that causes its release in the event of
a violent impact with the passenger.

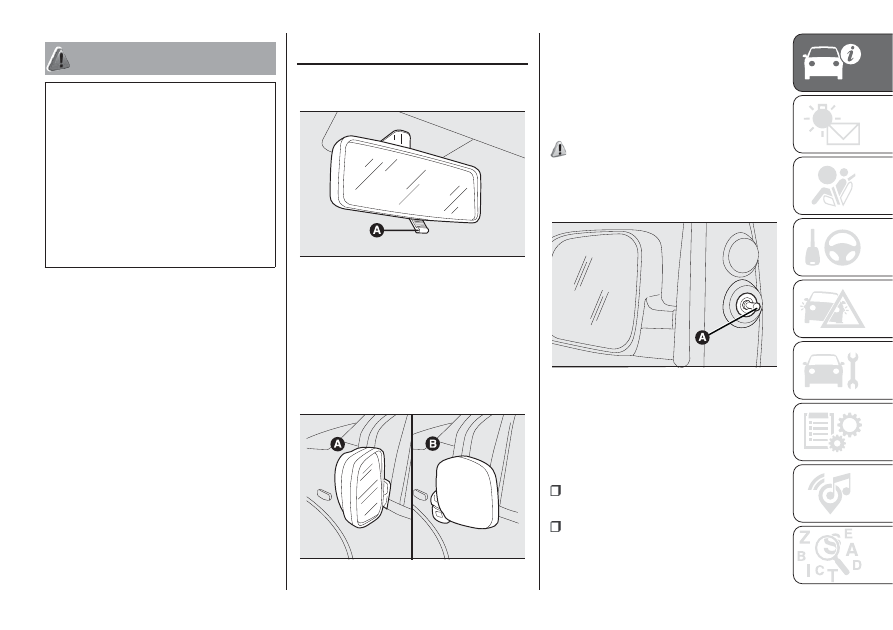

Lever A fig. 22 can be used to move
the mirror to two different positions:
normal or antiglare.

DOOR MIRRORS

Manual mirror folding

When required (for example when the
shape causes difficulty in narrow
spaces), the mirrors can be folded by
moving them from position A fig. 23
to position B.

16) 17)

Manual adjustment

From inside, use device A fig. 24.

Electric adjustment
(for versions/markets, where provided)

Door mirrors can be adjusted only if the
ignition key is in MAR position.
Proceed as follows:

select the required mirror with switch

A fig. 25 (right or left);

move switch A to position B and

manipulate it to adjust the left door
mirror;

22

F0T0027

23

F0T0042

24

F0T0194

19

move switch A to position D and

manipulate it to adjust the right door
mirror.
Once you have finished the adjustment,
return switch A to intermediate locking
position C.

WARNING

16) When driving, the mirrors shall always
be in position A fig. 23.
17) As door mirrors are curved, they may
slightly alter the perception of distance.

EXTERIOR LIGHTS

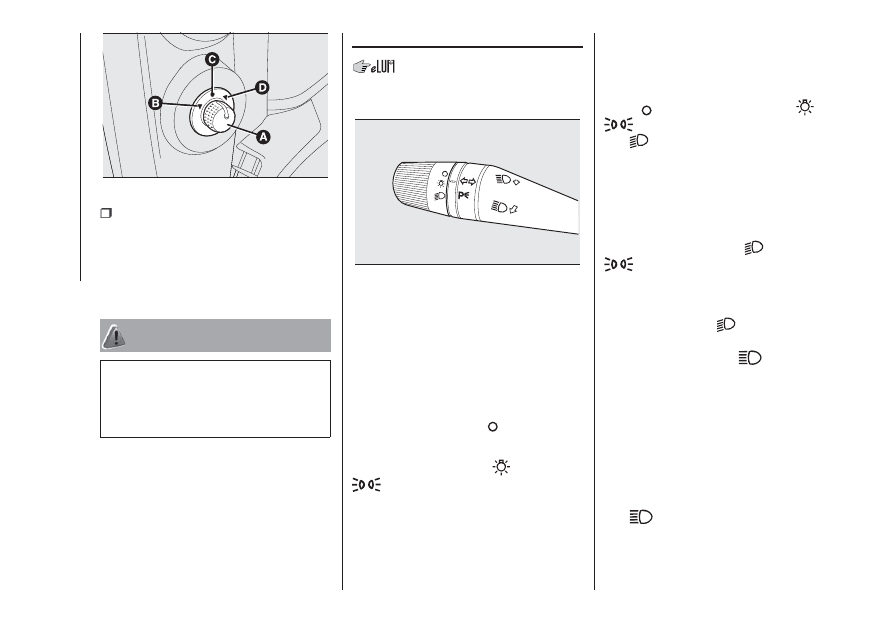

The left stalk fig. 26 includes the
exterior light controls.

The exterior lights can only be switched
on when the ignition key is at
MAR-ON.
The instrument panel and the various
dashboard controls will come on with
the external lights.

LIGHTS OFF

Ring turned to position

.

SIDE LIGHTS

Turn the ring to position

. The

warning light switches on in the

instrument panel.

PARKING LIGHTS

These lights can only be turned on with
the ignition key at STOP or extracted
by turning the ring on the left stalk first
to the

position and then to the

or

position.

The

warning light switches on in the

instrument panel. Operate the direction
indicator stalk to select the side (right
or left).

DIPPED BEAM
HEADLIGHTS

Turn the ring to position

. The

warning light switches on in the

instrument panel.

MAIN BEAM HEADLIGHTS

With the ring in the

position, pull the

stalk towards the steering wheel (2nd
unstable position). The

warning

light on the instrument panel turns on.
To turn the main beams off, pull the
stalk towards the steering wheel again
(dipped beams will turn on).

FLASHING

Pull the stalk towards the steering
wheel (1st unstable position) regardless
of the position of the ring.
The

warning light switches on in

the instrument panel.

25

F0T0041

26

F0T0430

20

KNOWING

YOUR

VEHICLE

DIRECTION INDICATORS

Bring the stalk to the fig. 27 position
(stable):

up (position 1): to activate the right

direction indicator;

down (position 2): to activate the left

direction indicator.
The

or

warning light will blink on

the instrument panel.
Direction indicators switch off
automatically when the vehicle is back
in a straight line.
If you want the indicator to flash briefly
to show that you are about to change
lane, move the stalk up or down
without it clicking into position. When
released the stalk will return to its initial
position.

Lane change function

If you wish to signal a lane change,
place the left stalk in the unstable
position for less than half a second.
The direction indicator on the side
selected will be activated for 3 flashes
and then go out automatically.

FOG LIGHTS
(for versions/markets, where provided)

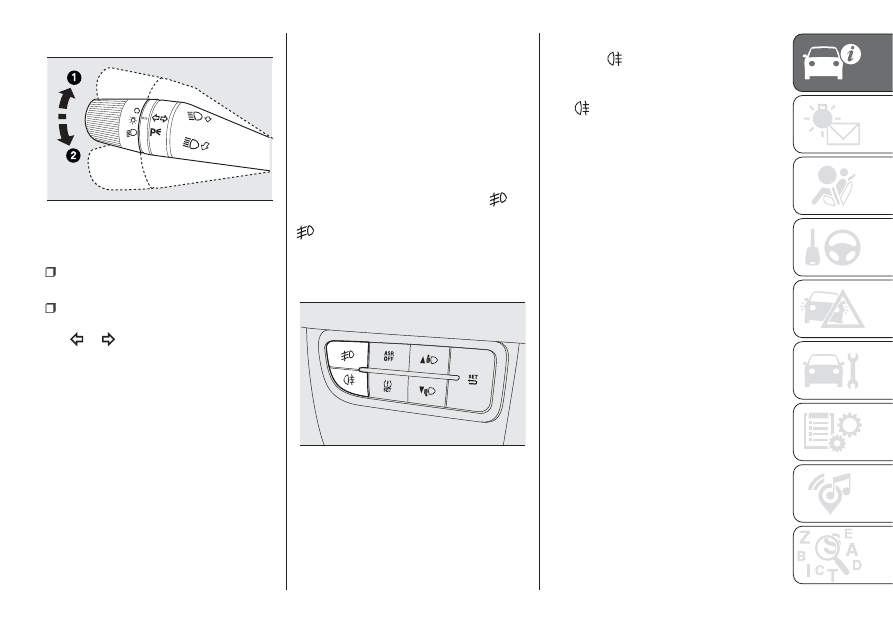

With the side lights on, press the

fig.

28 button to turn the fog lights on. The

warning light on the instrument

panel turns on.
Press the button again to switch the
lights off.

REAR FOG LIGHTS

Press the

fig. 28 button with the

dipped beam headlights or front fog
lights on to turn the rear fog lights on.
The

warning light on the instrument

panel turns on.
Press the button again to turn the lights
off or turn off the dipped beam
headlights and/or the front fog lights
(for versions/markets, where provided).

"FOLLOW ME HOME"
DEVICE

This device lights up the space in front
of the vehicle for a short time.

Activation

With the ignition key in the STOP
position or extracted, pull the stalk
towards the steering wheel and move it
within 2 minutes of the engine switching
off.
Each time the stalk is moved, the lights
stay on for an extra 30 seconds up to
a maximum of 210 seconds; then
the lights are switched off automatically.

27

F0T0431

28

F0T0501

21

Each time the stalk is moved, the

instrument panel warning light

comes on and the corresponding
message appears on the display (see
“Warning lights and messages” in
the "Knowing the instrument panel"
chapter) for as long as the function
remains on. The warning light comes
on when the stalk is first operated and
stays on until the function is
automatically deactivated. Each
movement of the stalk only increases
the amount of time the lights stay on.

Deactivation

Keep the stalk pulled towards the
steering wheel for more than 2
seconds.

INTERIOR LIGHTS

CEILING LIGHT WITH
SPOT LIGHTS

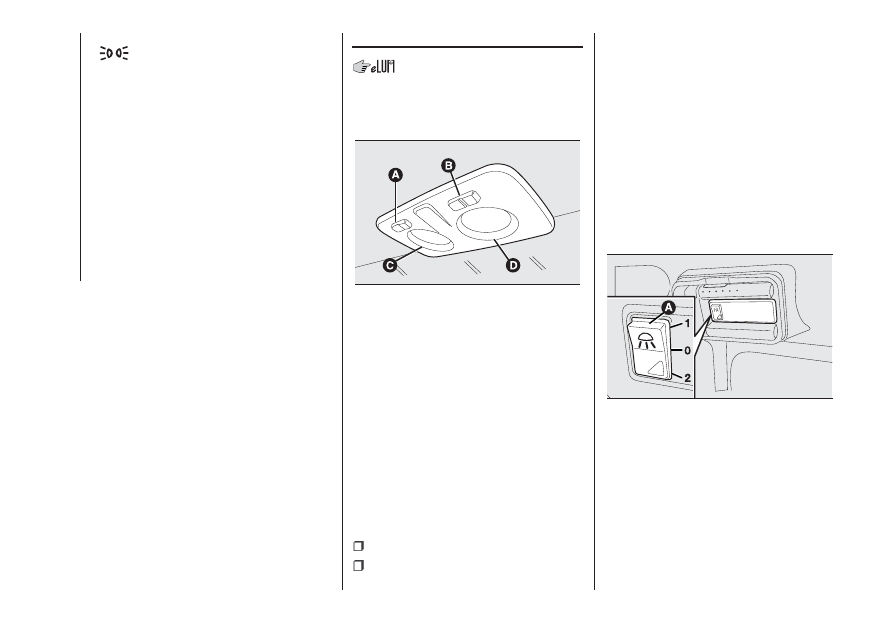

Switch A fig. 29 is used to switch on/off
the roof light bulbs.

With switch A in the middle position,
lights C and D fig. 29 go on/off when
the doors are opened/closed.
With switch A pressed to the left, the
lights C and D are always off.
With switch A pressed to the right, the
lights C and D are always on.
The lights switch on/off gradually.
Switch B fig. 29 is a spot light; when
the ceiling light is off, it switches on
individually:

light C if pressed on the left side;

light D if pressed on the right side.

IMPORTANT Before getting out of the
vehicle, make sure both switches are in
the middle position; when the doors
are closed, the lights switch off to
prevent the battery from being run
down. In any case, if the switch is left in
the permanently on position, the
courtesy light goes off automatically 15
minutes after the engine switching
off.

REAR ROOF LIGHT WITH
REMOVABLE TORCH
(for versions/markets, where provided)

The light comes on automatically when
you open the sliding side doors (for
versions/markets where provided) and
the rear swing doors, and goes out
when you close them.
Press switch A fig. 30 to turn the light
on/off with the doors closed.
Switch A can be set to three different
positions:

(for versions/markets, where provided)

29

F0T0121

AUTO

AUTO

OFF

30

F0T0116

22

KNOWING

YOUR

VEHICLE

switch in central position (position 0),

light comes on when a door is opened;

switch pushed up (position 1), light

is always on;

switch pushed down (position 2 -

AUTO OFF), light is always off.

TORCH FUNCTION
(for versions/markets, where provided)

This is located on the right side of
the load compartment. It is used as
both a fixed light and a portable electric
torch.

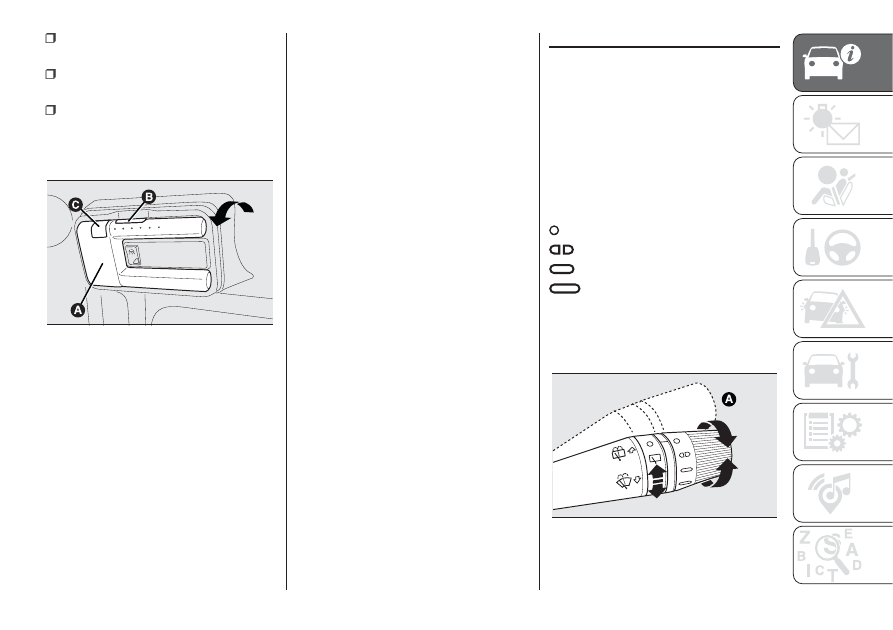

To use the removable torch A fig. 31,
push button B and remove the torch in
the direction shown by the arrow.
Then press switch C to switch the light
on/off.
When the removable light is secured to
its fixed support, the electric torch
battery is automatically recharged.

With the vehicle stationary and the
ignition key either turned to STOP or
removed, the roof light is recharged for
a maximum of 15 minutes.

WINDOW WASHING

The right stalk fig. 32 controls
windscreen wiper/washer and heated
rear window wiper/washer operation
(for versions/markets, where provided).

SCREEN WIPER/WASHER

This operates only with the ignition key
turned to MAR.
The right stalk can assume five different
positions:

windscreen wiper off.

intermittent operation.

continuous slow operation.

continuous fast operation.

Move the stalk to position A fig. 32
(unstable) to limit operation to the time
for which the stalk is held in this
position.

When released, the stalk will return to
its default position and the windscreen
wiper automatically stop.

AUTO

31

F0T0115

32

F0T0432

23
