Самосвал FAW CA 3252 P2K2B1T1A2Z 6х4 2007 г.в. Каталог запчастей - часть 12

1

22

24

27

2

3.4

13

12

25

16

6

14

17

7

15

19

10

21

8.9

26

11 18

5

27

24

23

20

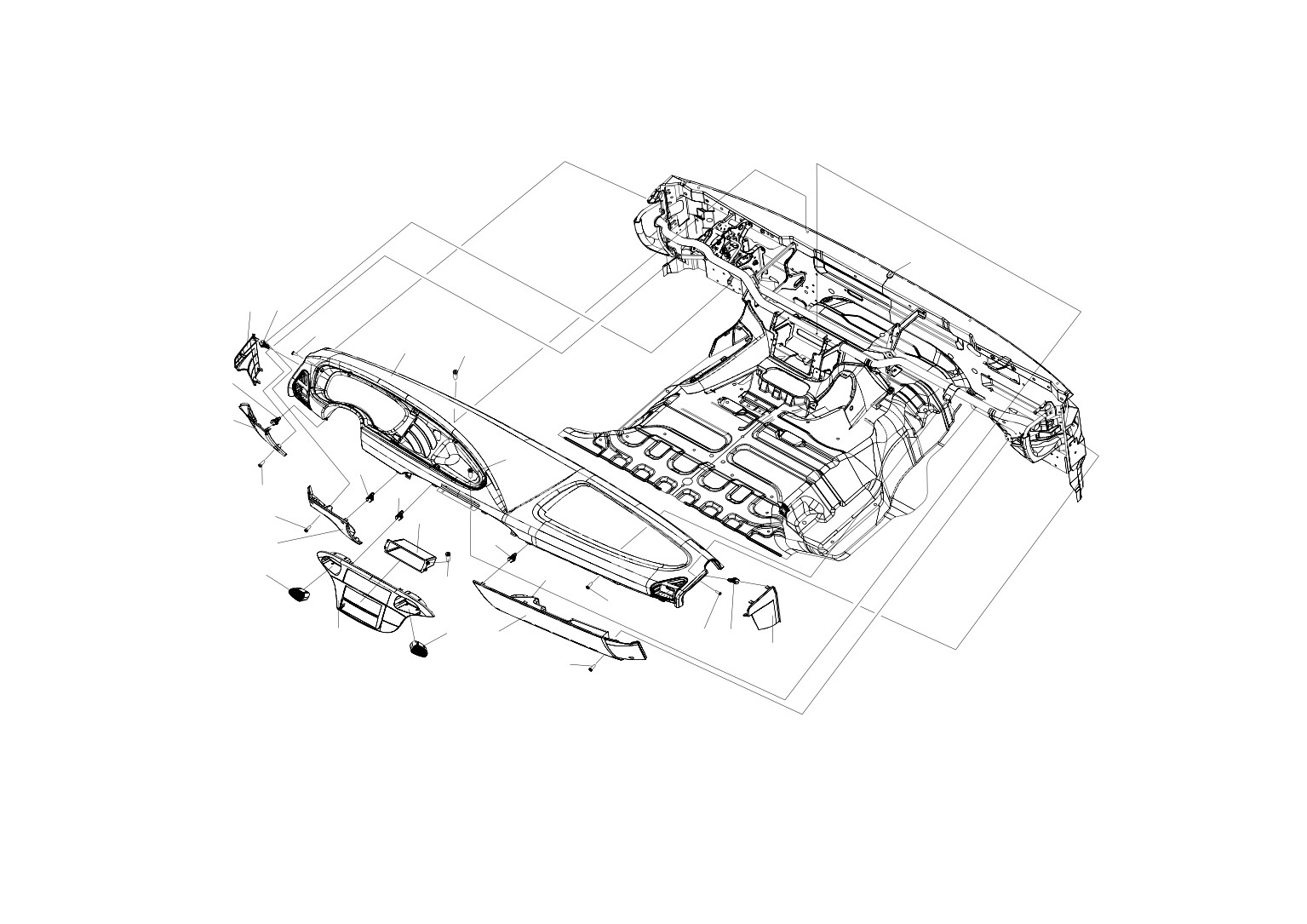

图 126 仪表板组件(三)

～330～

127、侧围护面

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5402115-A17

左侧围内护板总成

1

5402120-A17

右侧围内护板总成

1

2

5402165E109 左上下车把手总成

1

5402170E109 右上下车把手总成

1

3 Q1420825

组合螺栓

4

4

5402173E109 左堵盖-上下车把手

1

5402174E109 右堵盖-上下车把手

1

5

5402175-240

左安全带罩总成

1

5402180-240

右安全带罩总成

1

6 Q2140620

十字槽平圆头螺钉

2

7

5402094-50

固定凸按扣

4

8

5402083-50

自攻螺钉

4

～331～

1

7

8

2

5

6

4

3

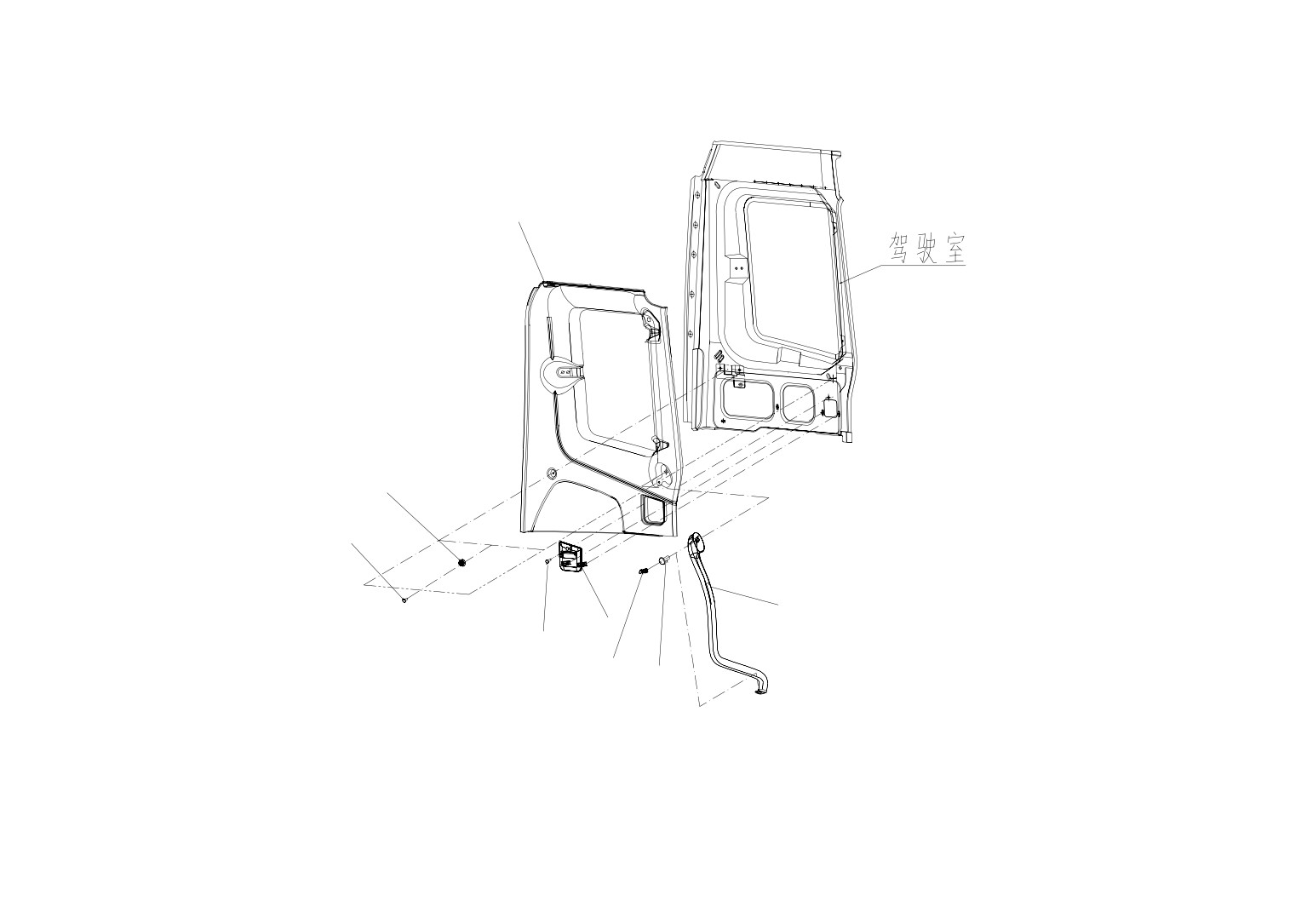

图 127 侧围护面

～332～

128、侧窗

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5403015E109

左开启式侧窗总成

1

5403020E109

右开启式侧窗总成

1

2

5403023E109

左密封条-侧窗玻璃

1

5403024E109

右密封条-侧窗玻璃

1

3 Q2360616

十字槽平圆头组合螺钉

8

～333～

1

2

3

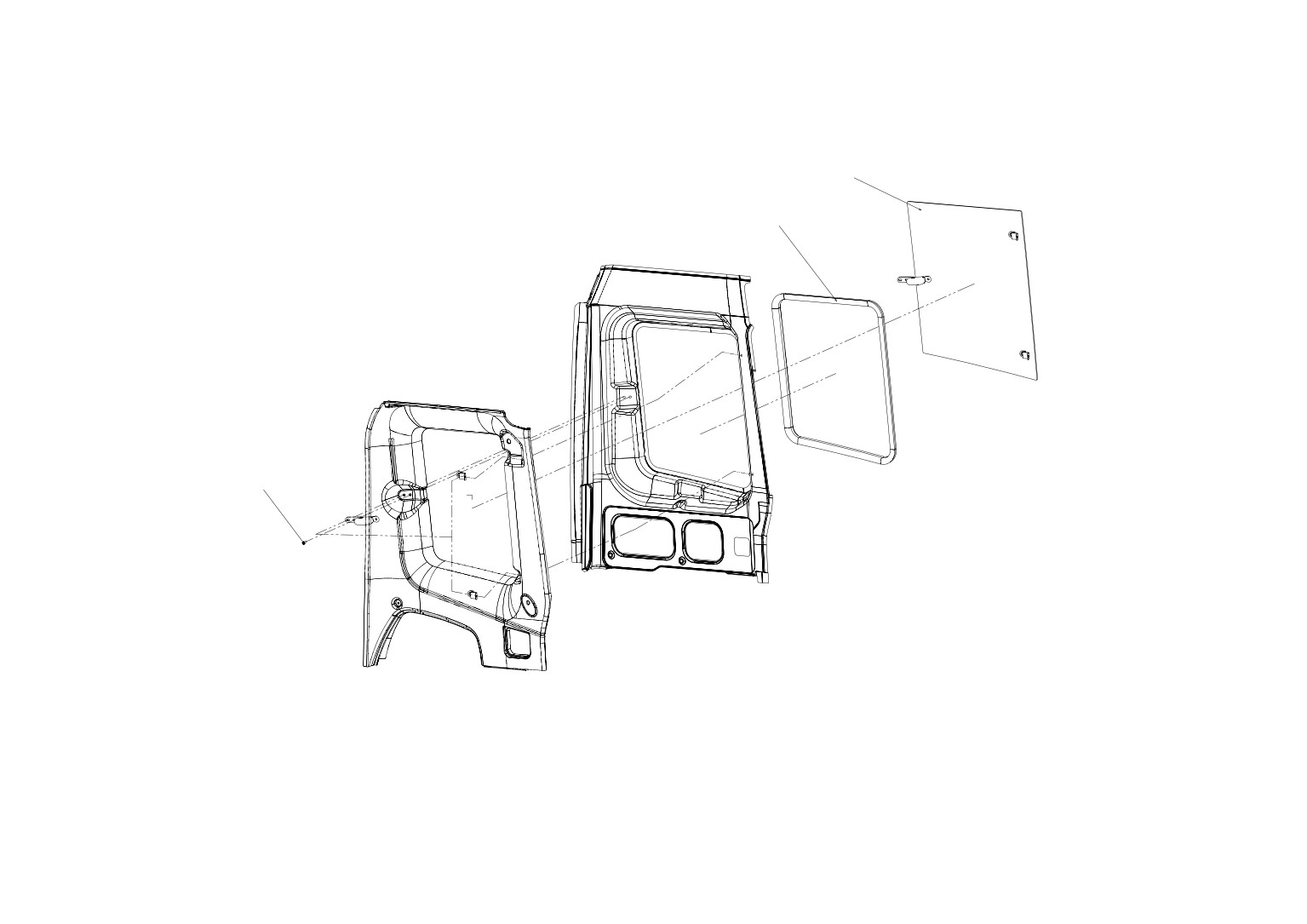

图 128 侧窗

～334～

129、后围内饰

标号零件号

零件名称

数量标号零件号

零件名称

数量

1 Q39806

通孔式嵌装塑料螺母

2

2

5601025-240

左扬声器支架总成

1

5601030-A20

右扬声器支架总成

1

3 Q2360616

十字槽平圆头组合螺钉

6

4

5602110C109 后围内护板总成

1

5

5602121-8N

卡扣-固定侧后围内护板用

2

6

5702084-240

嵌装螺母-固定导轨用

3

7 Q40206F6

大垫圈

2

8 Q2710625F6

十字槽平圆头自攻螺钉

2

9

5402094-50

固定凸按扣

3

10 Q2710410

十字槽平圆头自攻螺钉

3

11

5310047-Q3

金属卡扣

6

12

5602125-240

左扬声器罩总成

1

5602130-A20

右扬声器罩总成

1

～335～

2

11

1

12

3

5

6

7

8

4

9

10

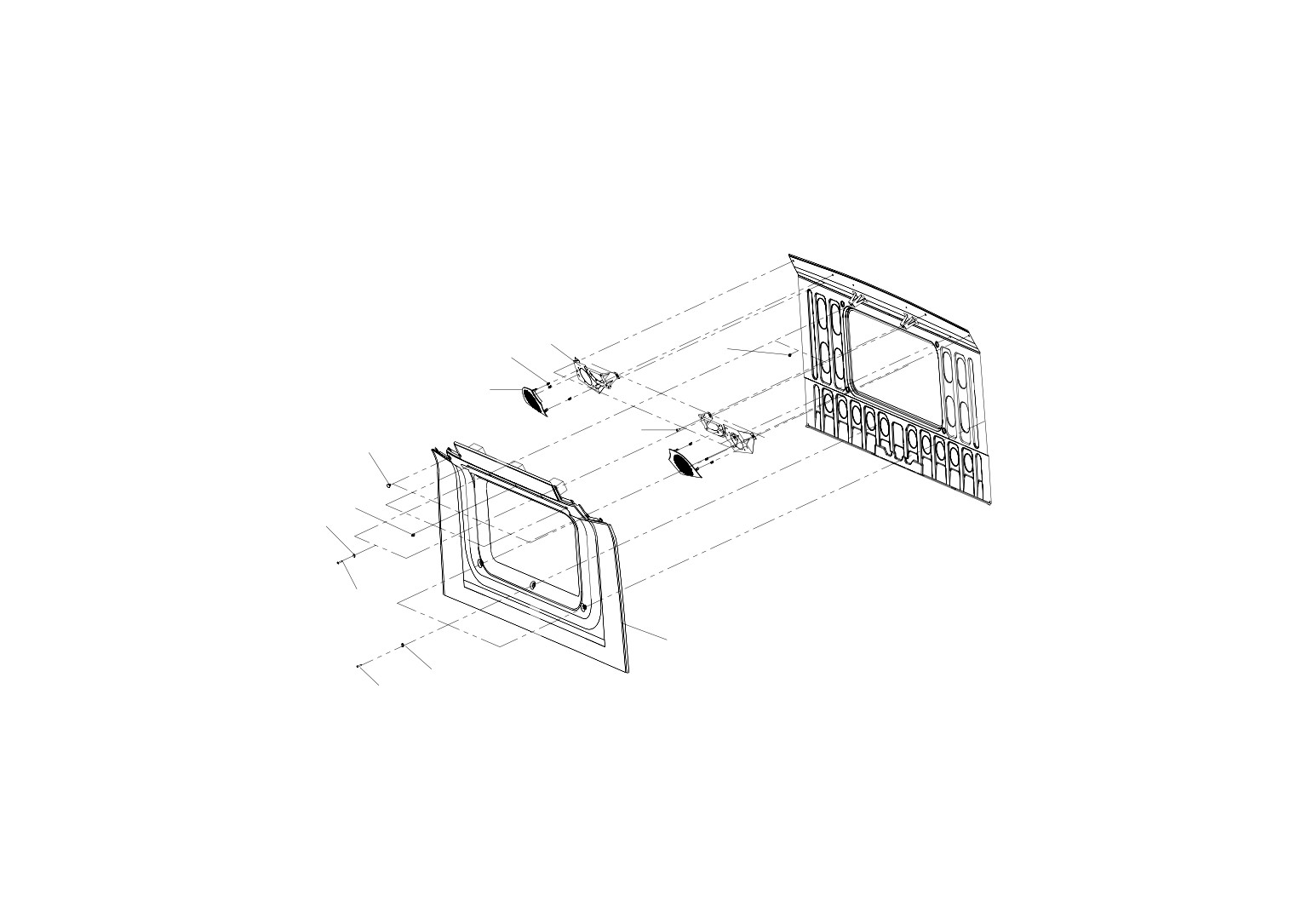

图 129 后围内饰

～336～

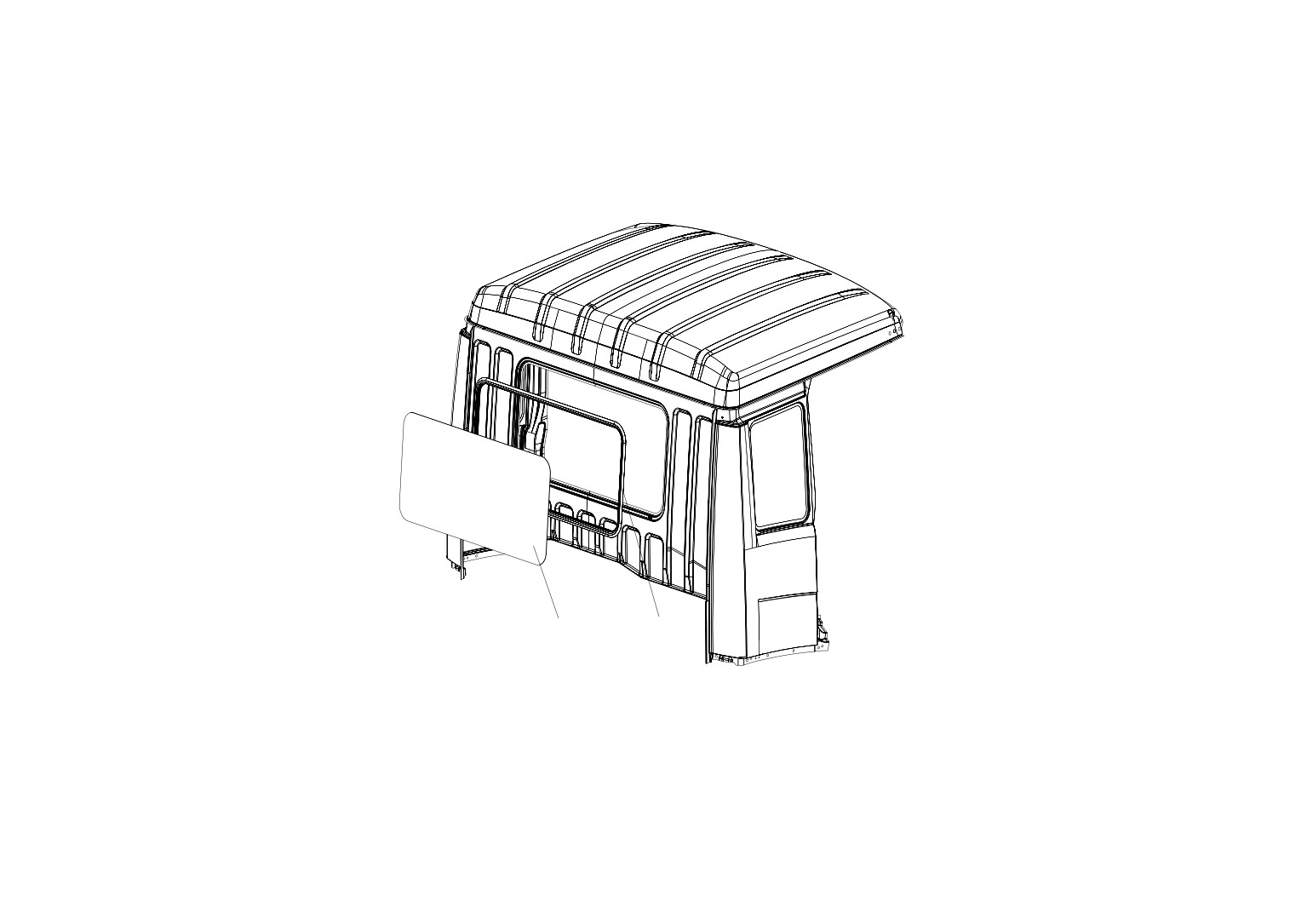

130、后围窗

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5603011-50

后窗玻璃

1

2

5603012-50

密封条-后窗玻璃

1

～337～

1

2

图 130 后围窗

～338～

131、顶盖内护板

标号零件号

零件名称

数量

标号

零件号

零件名称

数量

1

5702066-50

方头密封圈螺母

7

2

Q39806

通孔式嵌装塑料螺母

15

3

5702025-A17

顶盖前护板总成

1

4

5702130-240

车内扶手总成

1

5

Q2140620F6

十字槽平圆头螺钉

2

6

5602121-8N

卡扣-固定侧后围内护板用

4

7

5702030-A17

顶盖后护板总成

1

8

5702051C109

中央窗帘导轨

1

9

Q2710530F6

十字槽平圆头自攻螺钉

7

10

5702053-240

中央窗帘导轨堵头

2

11

Q2710620F6

十字槽平圆头自攻螺钉

2

12

5702121-240

左放物盒

1

5702122-240

右放物盒

1

13

Q2710625

十字槽平圆头自攻螺钉

6

14

Q2140616

十字槽平圆头螺钉

8

15

Q40206F6

大垫圈

13

16

Q2710625F6

十字槽

～339～

1

7

2

6

2

15

15

6

4

5

16

16

3

15

11

16

8

10

9

12

12

13

14

13

14

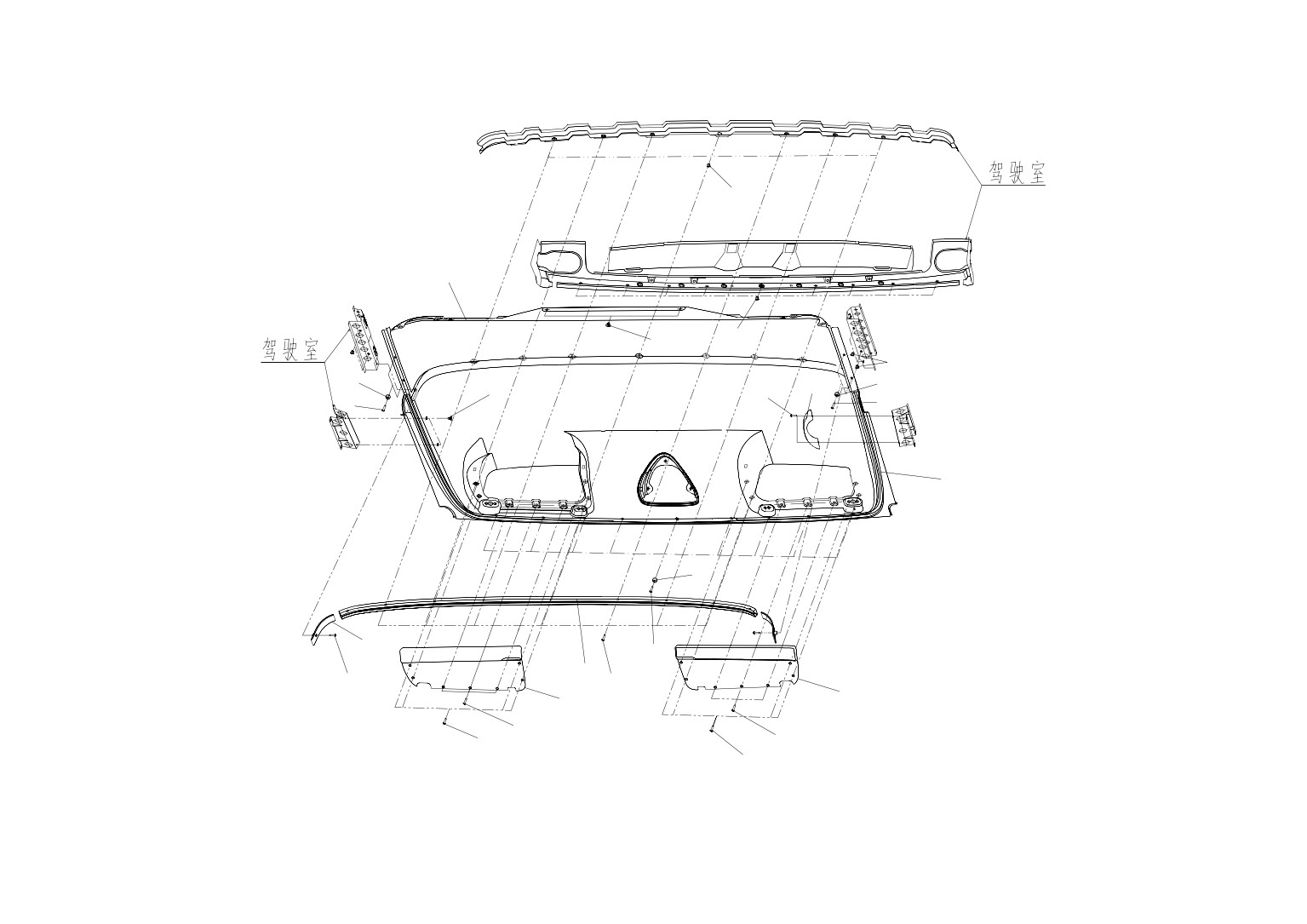

图 131 顶盖内护板

～340～

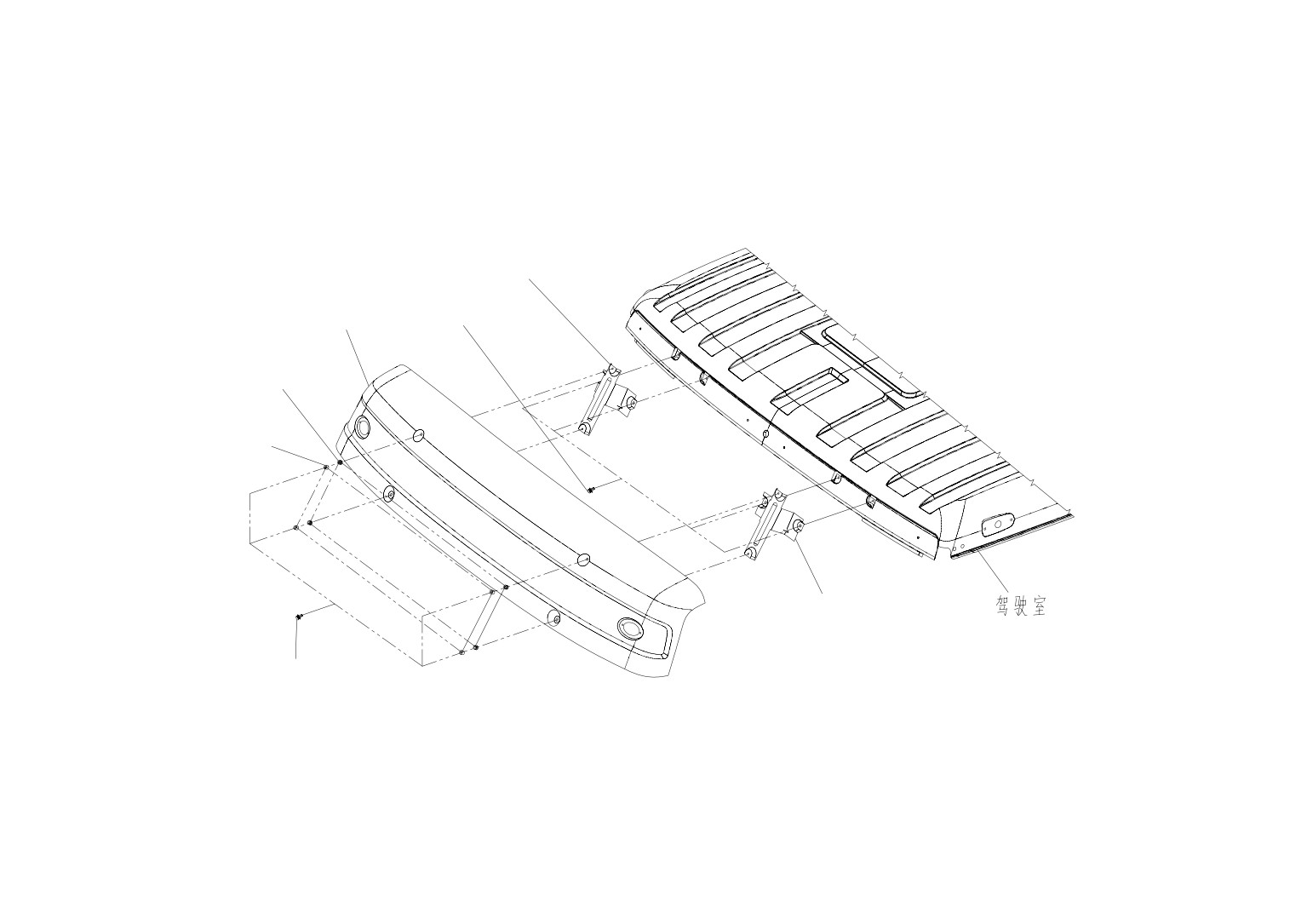

132、顶盖遮阳罩

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5704030-242

右支架总成-遮阳罩

1

2 Q2360830

十字槽平圆头组合螺钉

4

3

5704011-A17

顶盖遮阳罩

1

4

5704046-242

橡胶套-遮阳罩

4

5

5704047-242

限位管-遮阳罩

4

6 Q2360630F6

十字槽平圆头组合螺钉

4

7

5704025-242

左支架总成-遮阳罩

1

～341～

1

3

2

4

5

7

6

图 132 顶盖遮阳罩

～342～

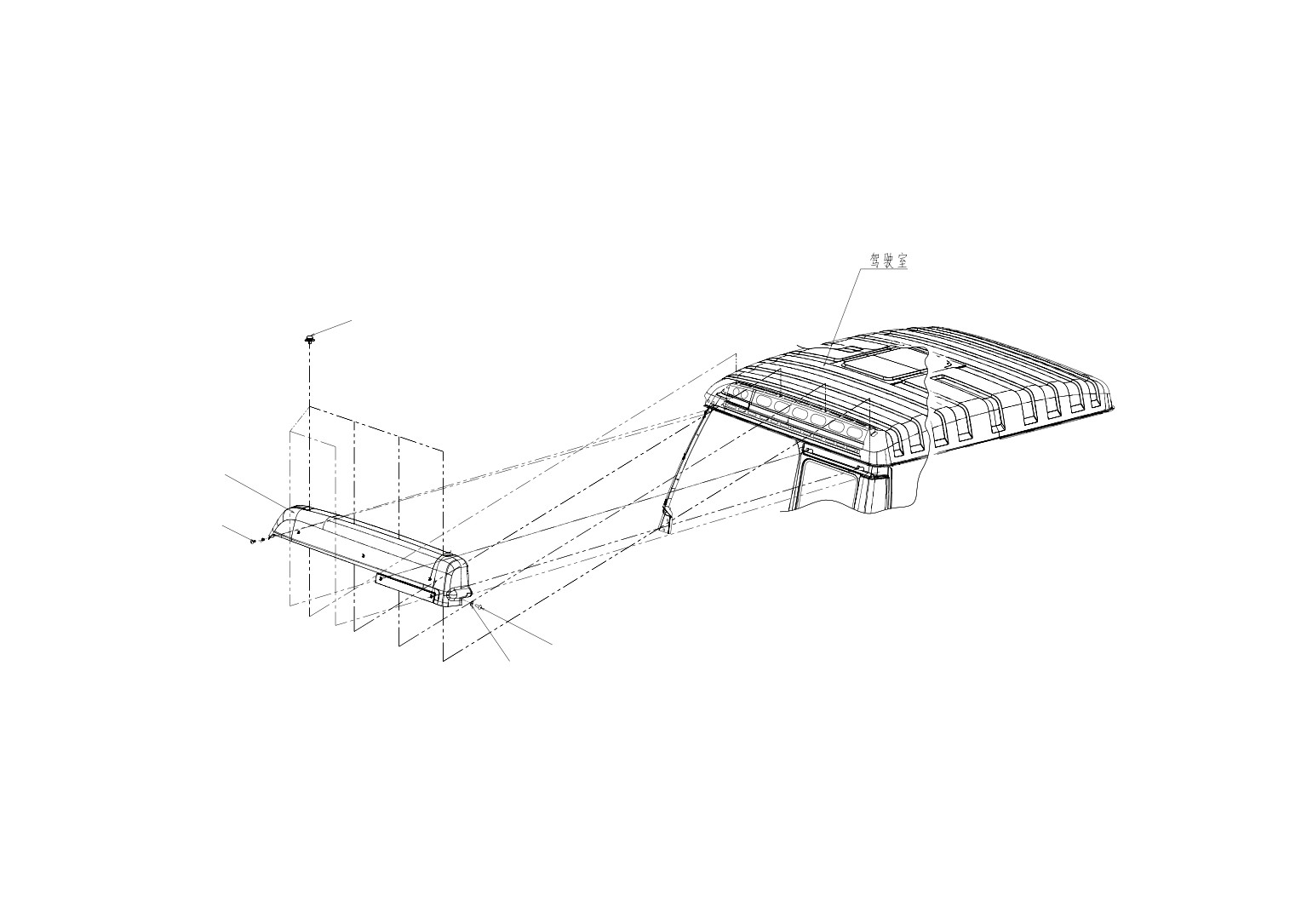

133、顶盖侧装饰罩

标号零件号

零件名称

数量标号零件号

零件名称

数量

1 Q2360616

十字槽平圆头组合螺钉

12

2

5704015F109

左顶盖侧装饰罩总成

1

5704020F109

右顶盖侧装饰罩总成

1

3 CQ2746319

自攻螺钉

2

4 Q40106

垫圈

2

5 CQ2716316

自攻螺钉

2

～343～

1

2

3

5

4

图 133 顶盖侧装饰罩

～344～

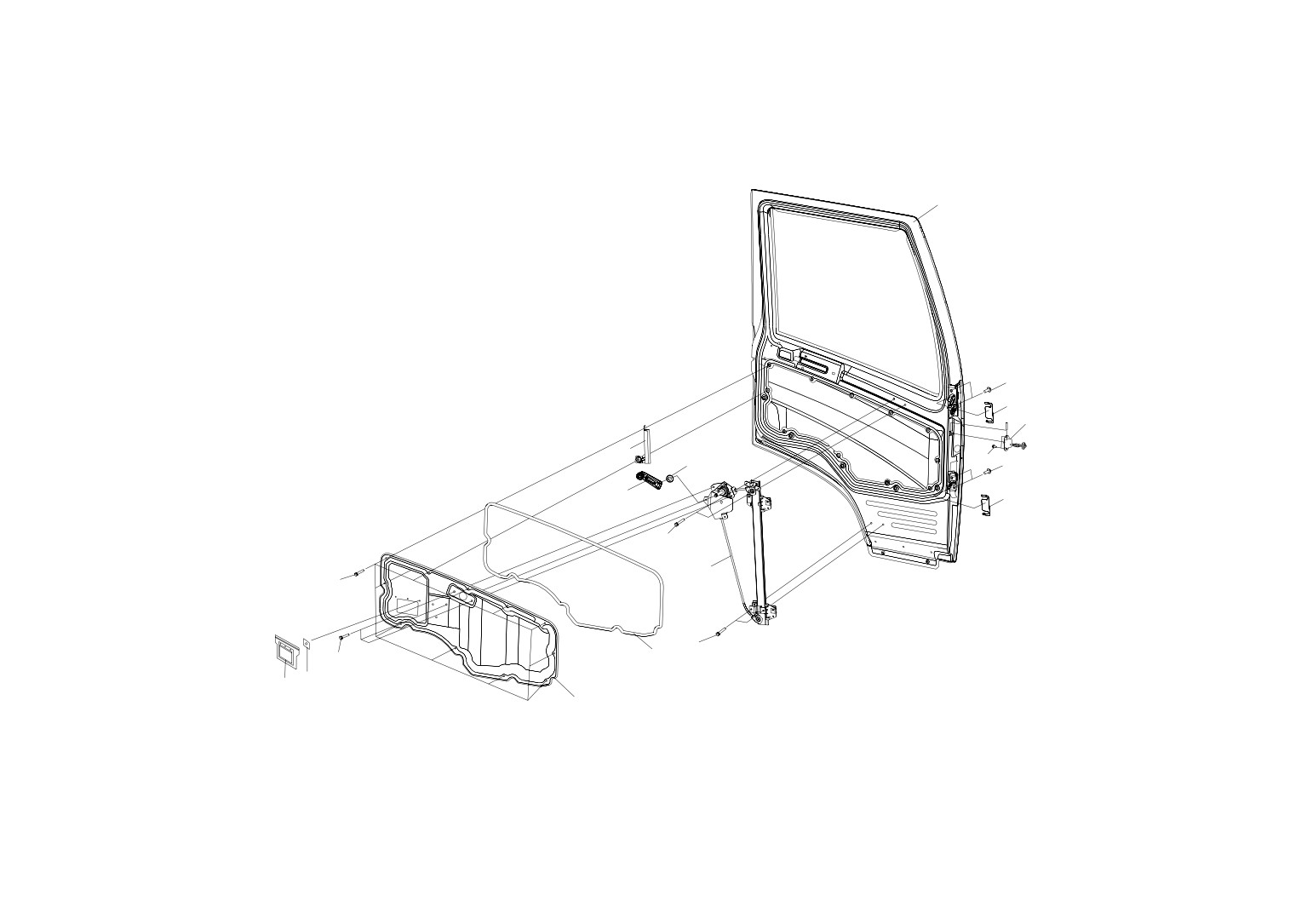

134、车门总成(手动玻璃升降器)

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

6100055E109

左车门总成

1

13

6106061E109

车门上铰链调整垫片

按需

6100060-A17

右车门总成

1

14

6106062E109

车门下铰链调整垫片

按需

2

6101085E109

左车门玻璃后下导轨总成

1

15

6102110-50

空气出口罩总成

2

6101090E109

右车门玻璃后下导轨总成

1

16

Q39303

板簧螺母

6

3

6104015E109

左车门玻璃升降器总成(手动)

1

6104020E109

右车门玻璃升降器总成(手动)

1

4

6104105-240

手柄总成-玻璃升降器

2

5

6104201-240

密封垫

2

6

6106100E109

门限位器总成

2

7

CQ1640612

组合螺栓

4

8

6101571E109

左车门里板连接板减震条

1

6101572E109

右车门里板连接板减震条

1

9

6101561E109

左车门里板盖板

1

6101562E109

右车门里板盖板

1

10

Q1840616

六角头凸缘螺栓

32

11

Q1841012

六角头凸缘螺栓

4

12

Q1841025

六角

～345～

1

12

13

6

2

5

7

12

4

14

11

3

10

10

8

10

16

15

9

图 134 车门总成(手动玻璃升降器)

～346～

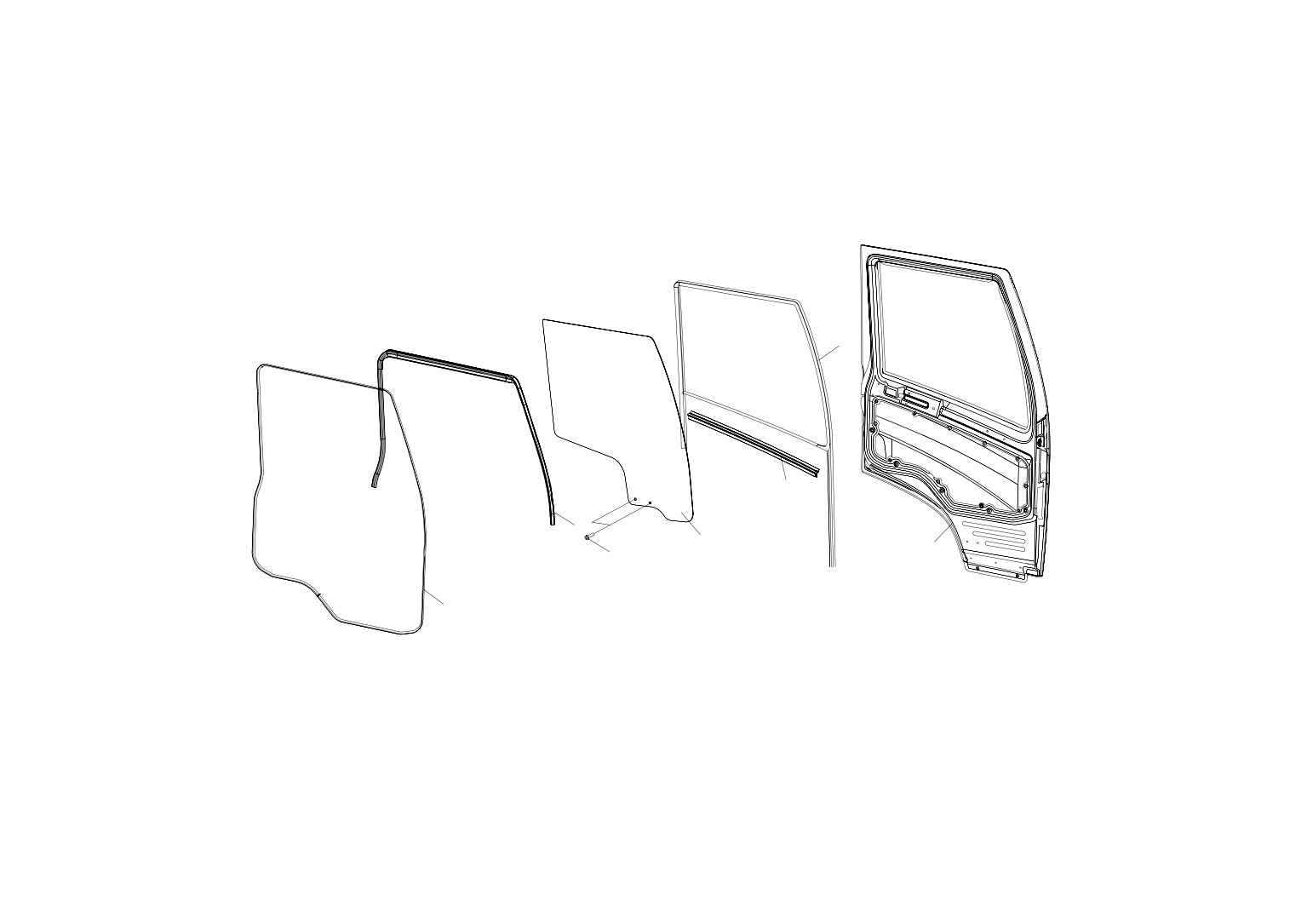

135、车门玻璃及密封条

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

6100055E109

左车门总成

1

6100060E109

右车门总成

1

2

6103145E109

左车门玻璃滑槽及密封条总成

1

6103150E109

右车门玻璃滑槽及密封条总成

1

3

6103191E109

左车门窗内密封条

1

6103192E109

右车门窗内密封条

1

4

6103121E109

左车门玻璃

1

6103122E109

右车门玻璃

1

5 Q1840620

六角头凸缘螺栓

4

6

6107015E109

左车门上防尘密封条

1

6107020E109

右车门上防尘密封条

1

7

6107105E109

左车门防水密封条

1

6107110E109

右车门防水密封条

1

～347～

2

3

6

4

1

5

7

图 135 车门玻璃及密封条

～348～

136、车门内饰

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

6102015E109

左门内饰板总成

1

6101592E109

右车门外装饰罩外板

1

6102020E109

右门内饰板总成

1

11

Q2540510

十字槽沉头螺钉

6

6102015F109

左门内饰板总成

1

12

Q2540614

十字槽沉头螺钉

4

6102020F109

右门内饰板总成

1

13

CQ2743595

十字槽沉头自攻螺钉

6

2

6102047-240

左泄风口格栅

1

14

6101597E109

左车门外装饰罩减振条

1

6102048-240

右泄风口格栅

1

6101598E109

右车门外装饰罩减振条

1

3

6102160E109

车门内饰板连接支架

2

15

6100055E109

左车门总成

1

4

Q2320620

十字槽平圆头组合螺钉

6

6100060-A17

右车门总成

1

5

6102041E109

左衬套-内饰按钮

1

16

6105321E109

左外手柄装配孔装饰罩

1

6102042E109

右衬套-内饰按钮

1

6105322E109

右外手柄装配孔装饰罩

1

6

6102075E109

左车门内扶手总成

1

17

6101027E109

左车门后窗框装饰膜

1

6102080E109

右车门内扶手总成

1

6101028E109

右车门后窗框装饰膜

1

7

CQ2714819

十字槽圆头自攻螺钉

4

18

Q2360612

十字槽平圆头组合螺钉

2

8

6102061E109

左车门防水膜

1

19

6102163E109

左门内饰板装饰条

1

6102062E109

右车门防水膜

1

6102164E109

右门内饰板装饰条

1

9

6101593E109

左车门外装饰罩内板

1

20

6102070-240

门袋总成

2

6101594E109

右车门外装饰罩内板

1

21

6102072-240

卡扣-门袋

14

10

6101591E109

左车

8

～349～

5

6

4

7

17

18

3

19

4

16

2 22

21

1

8

20

14

11

12

13

15

10

9

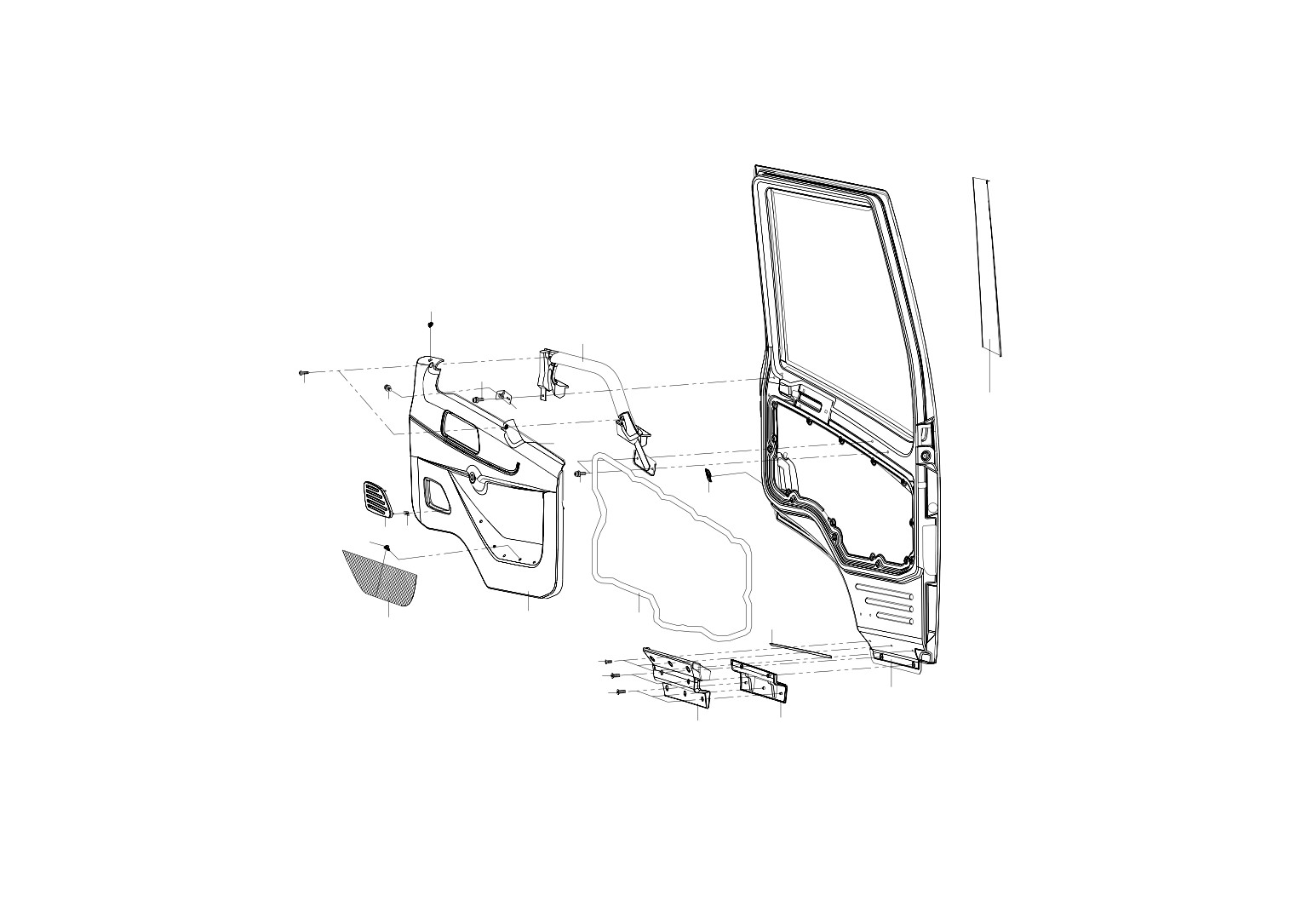

图 136 车门内饰

～350～

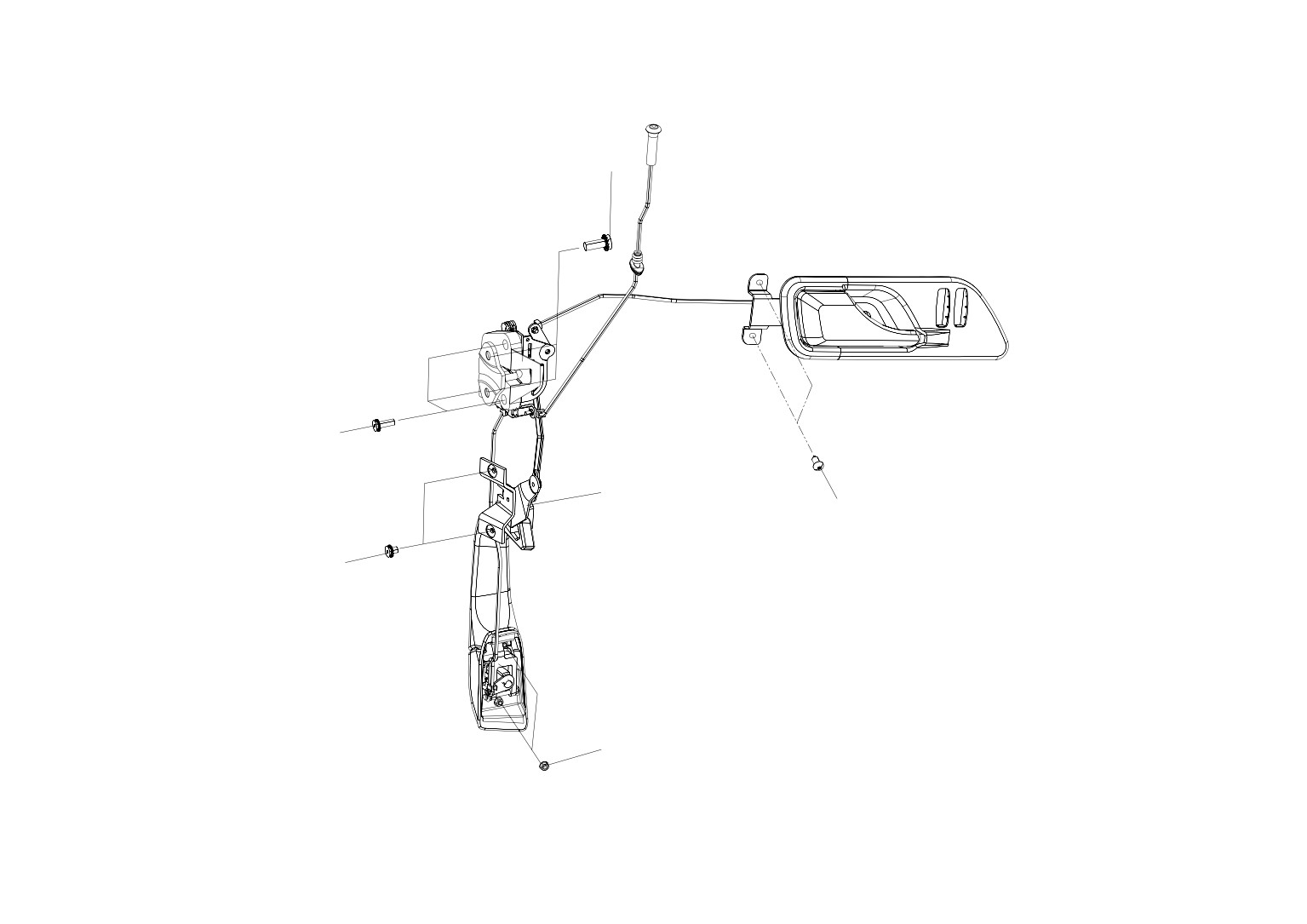

137、门锁机构

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

6105015E109

左车门锁机构总成

1

6105020E109

右车门锁机构总成

1

2 Q2540825

螺钉-紧固锁环总成用

4

Q41408

多齿锥形弹性垫圈

4

3 Q2540620

十字槽沉头螺钉

6

Q41406

多齿锥形弹性垫圈

6

4 Q2540810

螺钉-固定门锁操纵支架用

4

Q41408

多齿锥形弹性垫圈

4

5 CQ34005

六角螺母

4

6 Q2710616

十字槽平圆头自攻螺钉

4

～351～

2

3

1

6

4

5

图 137 门锁机构

～352～

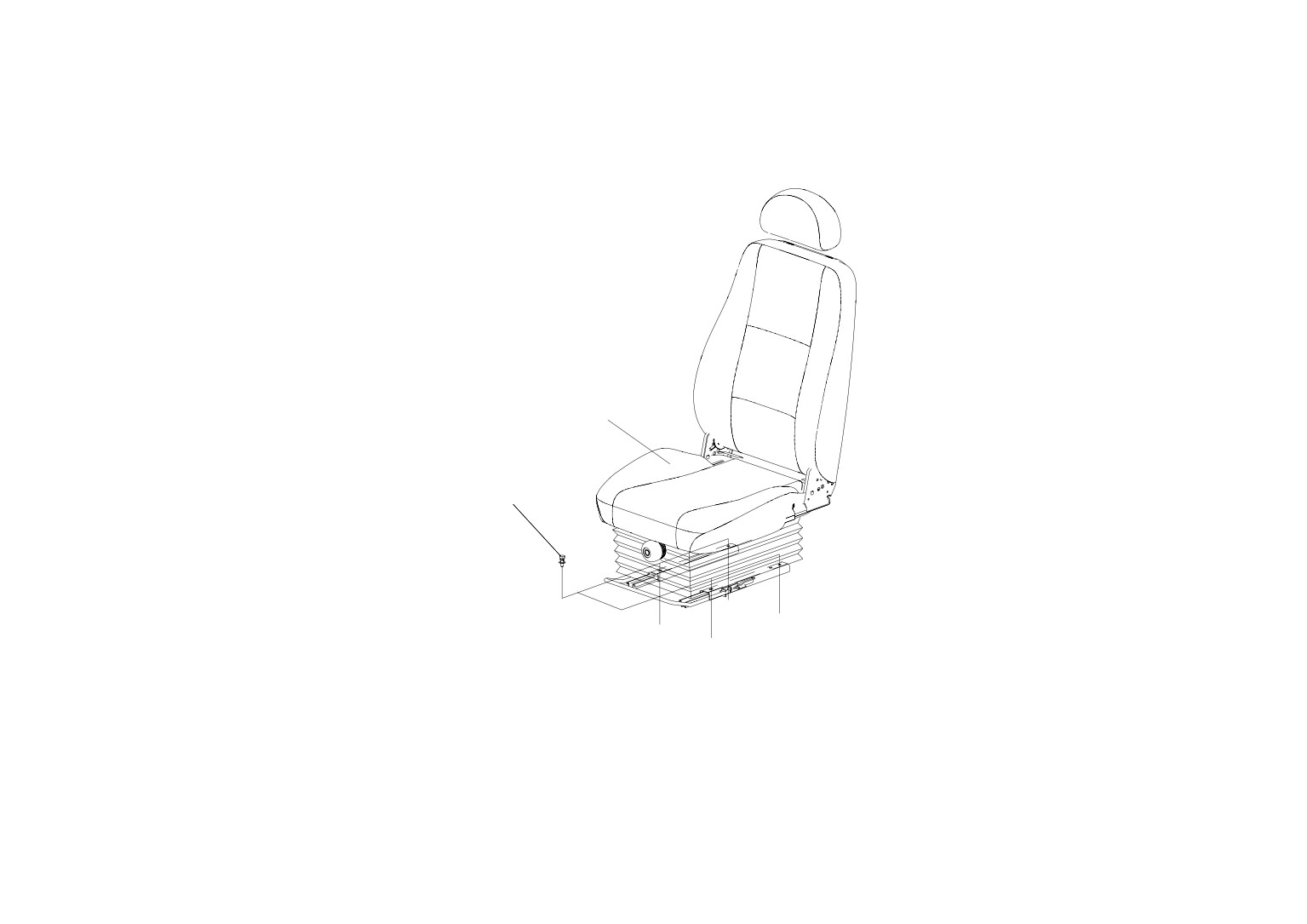

138、驾驶员座

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

6800010-A17

驾驶员座总成

1

6800010AA17

驾驶员座总成-空气悬浮式

1

(选装其一)

6800010BA17

驾驶员座总成-机械减振式

1

(选装其一)

2 CQ1460820

组合螺栓-连接座椅于地板

4

～353～

1

2

图 138 驾驶员座

～354～

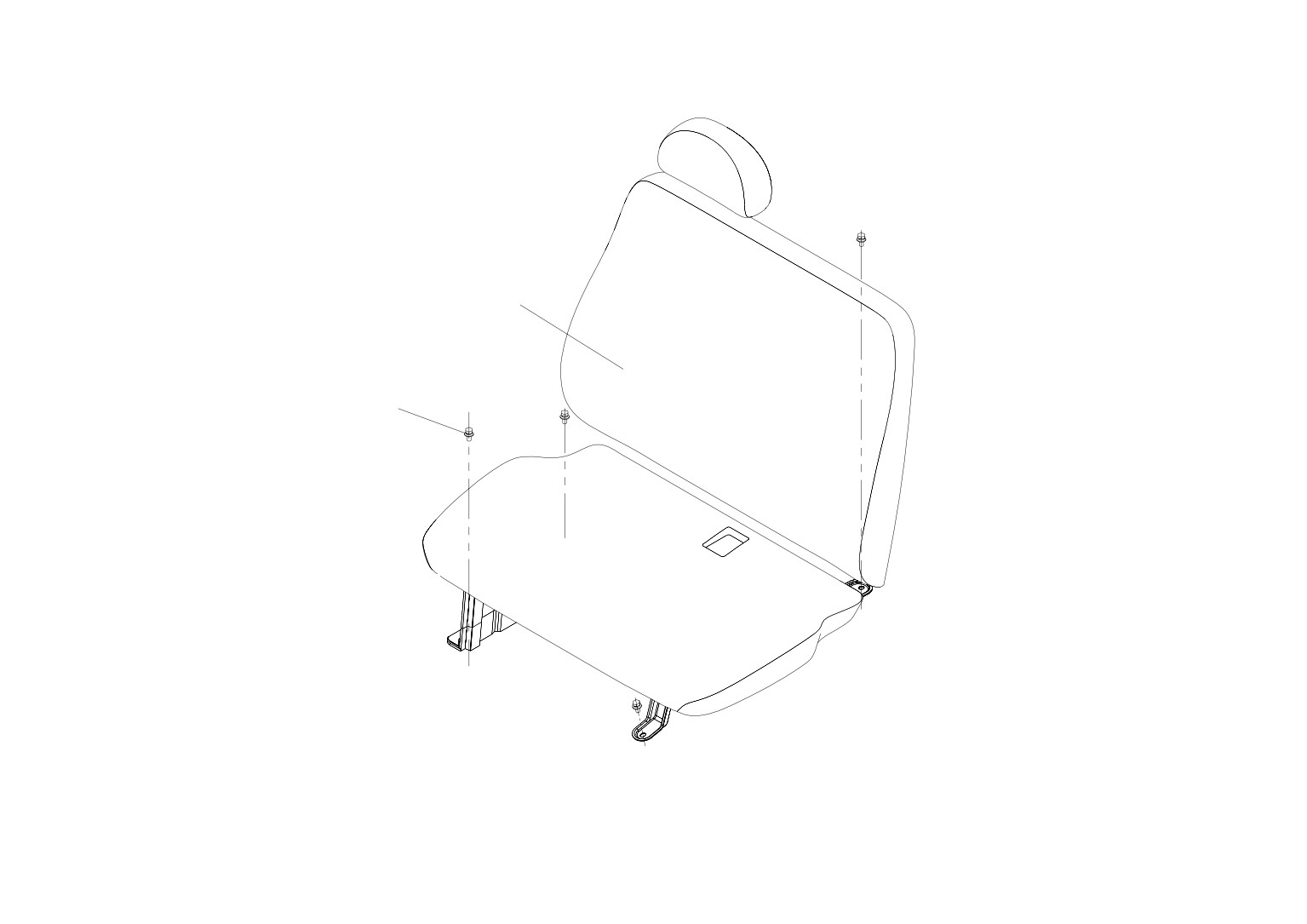

139、前座

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

6900010-A24

前座总成

1

2 CQ1460820F6

组合螺栓

4

～355～

1

2

图 139 前座

～356～

140、卧铺

标号零件号

零件名称

数量标号零件号

零件名称

数量

7000010C109

卧铺总成

1

～357～

图 140 卧辅

～358～

141、暖气设备

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

8100110-A18

操纵机构总成

1

18

8101610-240

左风道固定支架总成 A

1

2

Q2360620

十字槽平圆头组合螺钉

4

19

8101620-240

左风道固定支架总成 B

1

3

CQ36408

六角法兰面螺母

2

20

8101630-240

中央风道固定支架总成

2

4

CQ1420820

组合螺栓

1

21

8101660-240

右风道固定支架总成

2

5

CQ1460825

组合螺栓

2

22

8102527-240

左侧除霜风管

1

6

8101090-A18

加热器总成

1

23

8101551-240

左出风过渡风管

1

7

CQ1420816

组合螺栓

1

24

8101561-240

中央出风过渡风管 A

1

8

8101040-A18

风机总成

1

25

8101562-240

中央出风过渡风管 B

1

9

CQ34008

螺母

4

26

8101571-240

右出风过渡风管

1

10

Q40108

垫圈

4

27

8102528-240

右侧除霜风管

1

11

8101570C109

外气滤清器总成

1

28

8101731C109

中央吹脚风道

1

12

8101510-240

中央风道总成

1

29

8101740-240

副驾驶吹脚接头管总成

1

13

8101520-240

左风道总成

1

30

8101747-240

副驾驶吹脚过渡管

1

14

8101520C109

左过渡风道总成

1

31

CQ2714813

十字槽平圆头自攻螺钉

3

15

8101530C109

右风道总成

1

32

8101721-240

吹司机右脚风管

1

16

Q2360520

十字槽平圆头组合螺钉

6

33

8101564-50

吹脚风管 F

1

17

CQ2714216

十字

～359～
