Самосвал FAW CA 3252 P2K2B1T1A2Z 6х4 2007 г.в. Каталог запчастей - часть 10
1
2

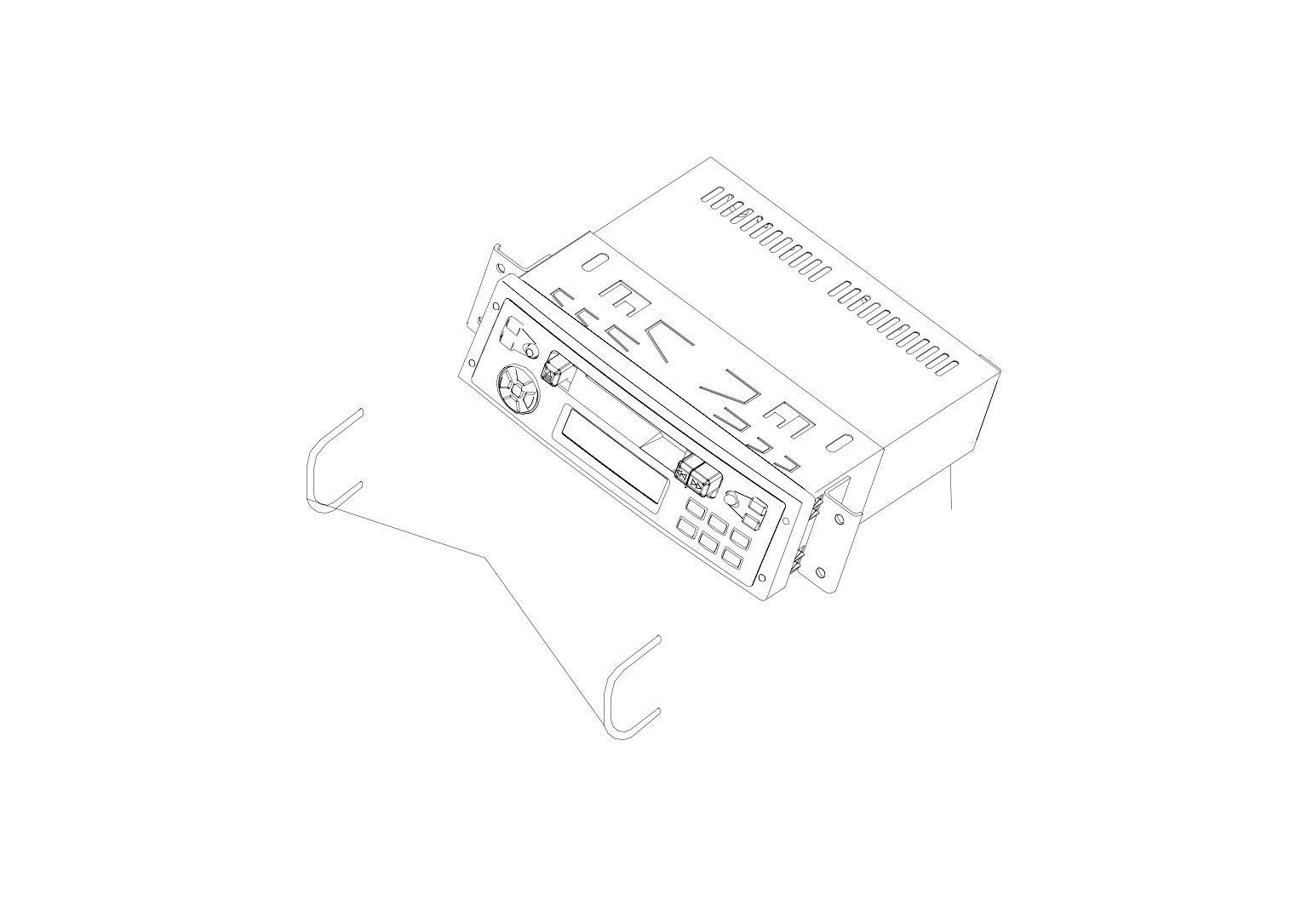

图 100 收放机
～270～
101、随车工具
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
3901301-1H
“8”套筒头
1
10
3913030-3N
20t 油压千斤顶总成
1
3901303-1H
“10”套筒头
1
11
3911010-1H 拉链式高压万向黄油枪总成
1
3901304-1H
“11”套筒头
1
12
3916101-1H
33 车轮用套筒扳手
1
3901307-1H
“13”套筒头
1
13
3916251-1H 前轴转向节螺母用套筒扳手
1
2
3901311-1H
“16”套筒头
1
14
3916104-01 前钢板弹簧 U 形螺栓用套筒扳手
1
3901313-1H
“18”套筒头
1
3916104-398 后钢板弹簧 U 形螺栓用套筒扳手
1
3901317-1H
“21”套筒头
1
15
3916201-01 杆
1
3901319-1H
“24”套筒头
1
16
3916203-01 起重器摇臂及轮胎撬棍
1
3901321-1H
“27”套筒头
1
17
3916258-01A2 备胎架扳手
1
3901323-1H
“30”套筒头
1
18
3917010-240 轮胎充气装置总成
1
3
3901364-1H
12 内六角扳手
1
19
3916120-50A 随车工具灯
1
4
3916115-8E
旋装式滤清器扳手
1
20
3924010-1H 三角警告牌
1
5
3901330-1H
棘轮扳手
1
21
3916103-369 轮边减速桥轴头圆螺母用扳手总成
1
6
3901345-1H
接杆
1
(轮边减速桥专用)
7
3901355-1H
万向接头
1
22
3916410-367 气门嘴延伸杆总成
1
8
3901510-01
锂鱼钳总成
1
9
3901680-A1
两用
～271～

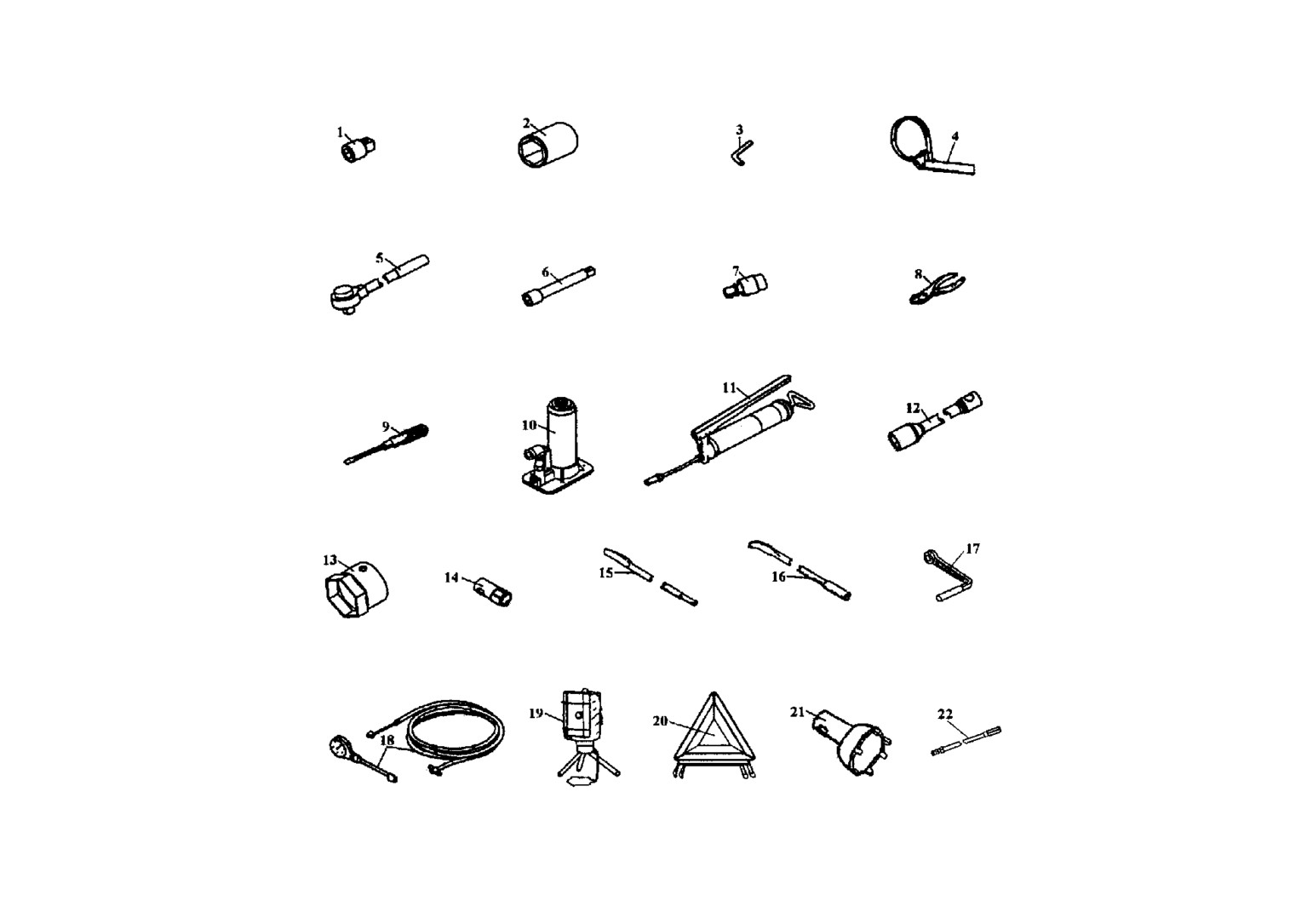

图 101 随车工具
～272～
102、前保险杠
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
2803010-436
前保险杠总成
1
2
2803335-398
左大灯护网总成
1
3
2803340-398
右大灯护网总成
1
4 Q1841025
六角头凸缘螺栓
4
5 Q2360616F6
十字槽平圆头组合螺钉
8
6 CQ34006
六角螺母
8
7
2803275-436
前保险杠左支架总成
1
8
2803280-436
前保险杠右支架总成
1
9
2803320-436
过渡支架总成
2
10
2803065-436
左大灯支架总成
1
11
2803070-436
右大灯支架总成
1
12 CQ1461250
组合螺栓
8
13 CQ34012
六角螺母
8
14 CQ1461025
组合螺栓
10
～273～
13
14
10
1
11
7
12
8
9
6
3
2
5
4

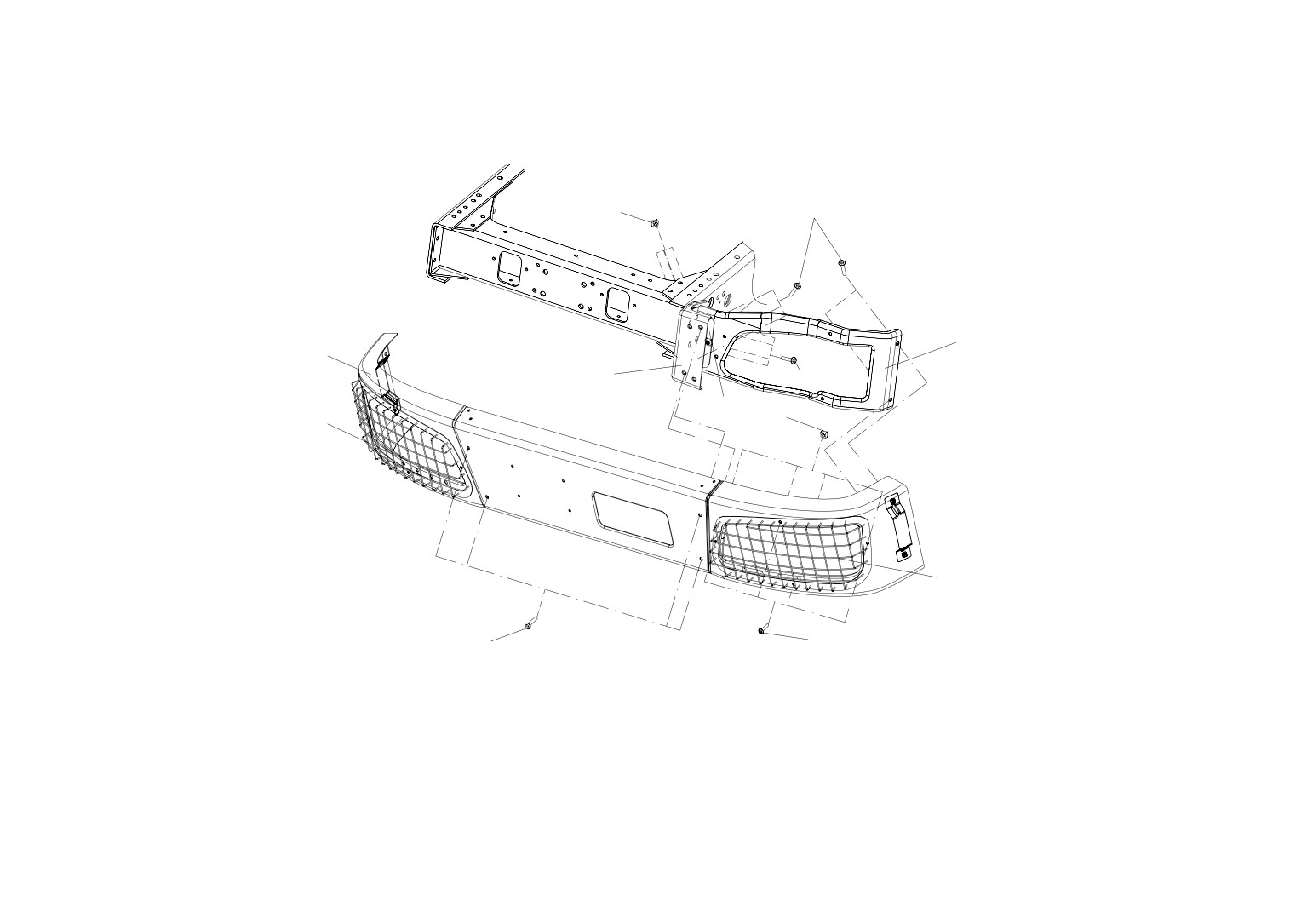

图 102 前保险杠
～274～
103、驾驶室前悬置
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
5001015-455
前悬置装配左总成
1
2
5001020-455
前悬置装配右总成
1
3 CQ1511645
六角头导颈螺栓
10
4 Q40116
垫圈
10
5 Q40316
弹簧垫圈
10
6
5001016-455
驾驶室铰接软垫盖板
2
7 CQ1511260
六角头导颈螺栓
4
8 Q40312
弹簧垫圈
4
9
5001011B242
驾驶室铰接支架
2
10 CQ1511445
六角头导颈螺栓
10
11 CQ1511455
六角头导颈螺栓
1
12 CQ1511460
六角头导颈螺栓
1
13 CQ34114
六角头螺母
12
14 Q40314
弹簧垫圈
12
～275～
4
5
3
3
5
4
2
4
6
1
5
3
6
4
9
5
14
13
8
13
3
7
14
10
10
10
8
7
10
11
12
13
14
14
13
9

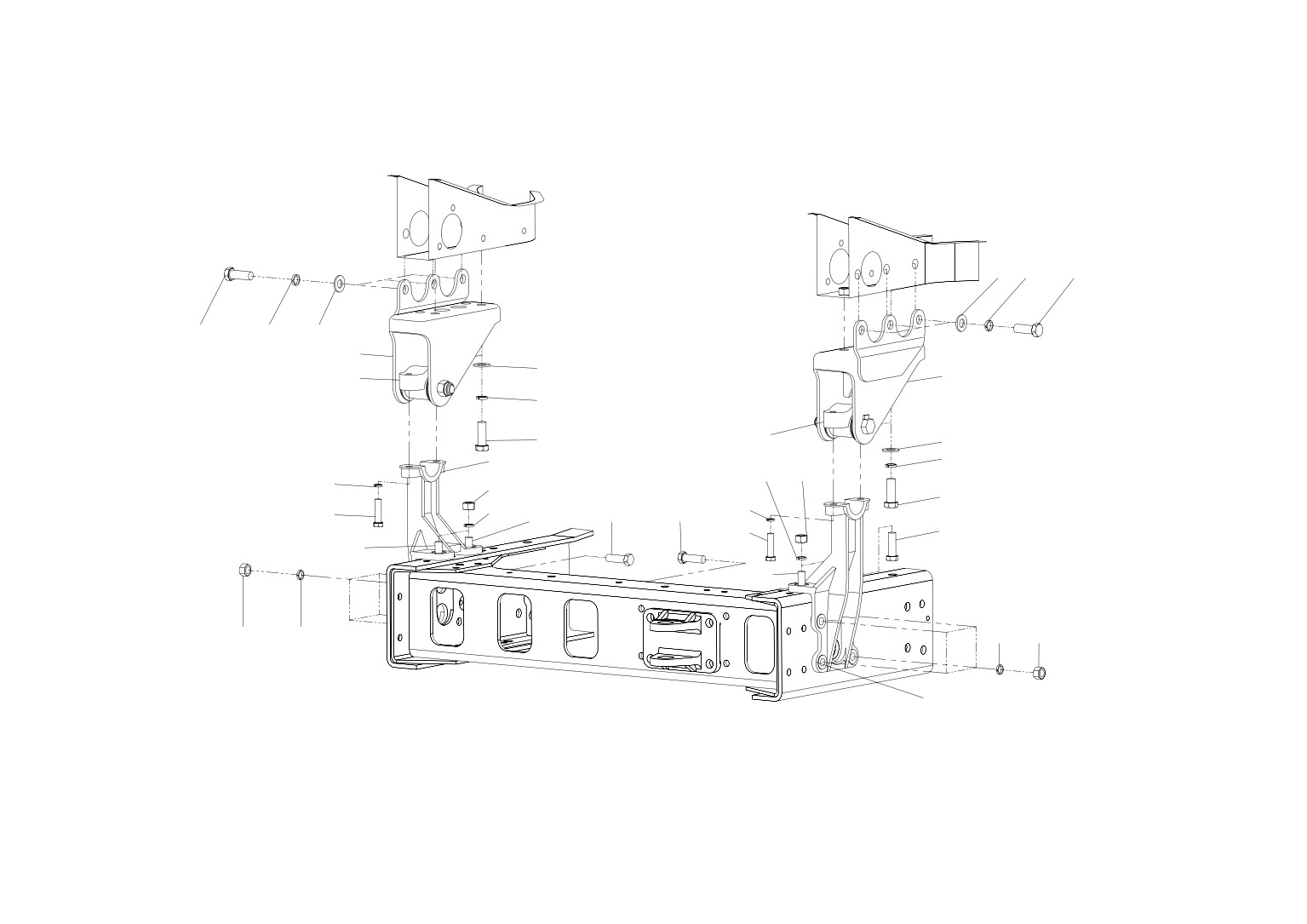

图 103 驾驶室前悬置
～276～
104、驾驶室后悬置
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
5001225B242
左支架总成-后悬置
1
18
CQ1501025
六角头导颈螺栓
4
2
5001230B242
右支架总成-后悬置
1
19
Q40310
弹簧垫圈
4
3
CQ15112105
六角头导颈螺栓
2
20
Q40110
垫圈
4
4
Q40312
弹簧垫圈
2
21
5001320B242
驾驶室后支架总成
2
5
CQ34112
六角螺母
2
22
CQ1511020
六角头导颈螺栓
8
6
5001270B242
后悬浮梁总成
1
23
Q40310
弹簧垫圈
8
7
5001290B242
减振器总成-后悬置
2
24
Q40110
垫圈
8
8
5001291B242
销轴-后悬置减振器
2
25
CQ1511650
六角头导颈螺栓
4
9
CQ39614
六角法兰面螺母
2
26
Q40316
弹簧垫圈
4
10
5001292B242
限位套-后悬置减振器
4
27
CQ34116
六角螺母
4
11
5001293B242
套管-后悬置减振器
2
12
5001295B242
橡胶挡块总成-后悬置减振器
2
13
5001296B242
挡片-后悬置减振器
2
14
5001297B242
垫片-后悬置减振器
2
15
CQ33316
2 型全金属六角自锁螺母
2
16
Q5003020
开口销
2
17
5001315B242
橡胶
～277～
24
23
22
21
24
18
23
19
22
20
15
14
24
23
17
22
21
24
6
18
23
22
13
19
20
12
17
15
16
11
14
13
7
12
11
16
4
5
7
3
9
25
1
2
10
26
5
8
4
27
3
9
2726
8
10
25

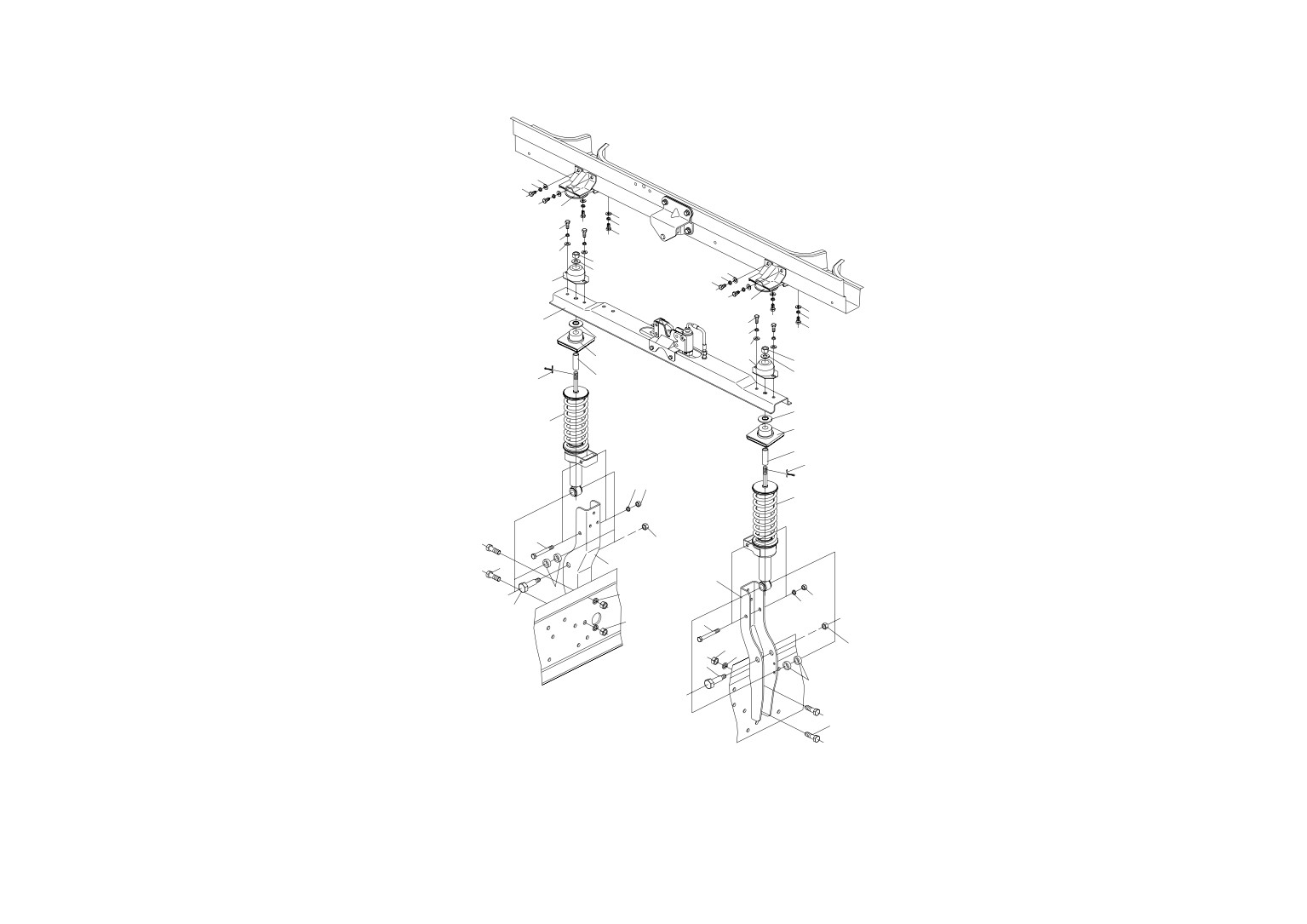

图 104 驾驶室后悬置
～278～
105、驾驶室液压支撑及翻转控制装置(分体电动泵)
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
5001120B242
驾驶室翻转液压缸总成
1
17
5001130-367
油管总成-连接手动泵与三通接头体
1
2
5001121B242
驾驶室支撑托架
1
18
5001135-367
油管总成-连接手动泵与直通弯接头体
1
3
CQ1511030
六角头导颈螺栓
3
19
5001140-367
油管总成-连接三通接头体与液压缸
1
4
Q40110
垫圈
3
20
5001145-367
油管总成-连接直通接头体与液压缸
1
5
Q40310
弹簧垫圈
3
21
5001150-367
油管总成-连接三通接头体与液压锁
1
6
5001122B242
限位套 A-液压缸上固定点
1
22
5001155-367
油管总成-过渡油管
1
7
5001123B242
限位套 B-液压缸上固定点
1
23
5001156-367
三通油管接头体
1
8
CQ1611690
六角头螺栓
1
24
5001157-367
直通油管弯接头体
1
9
Q40116
垫圈
1
25
CQ35112
六角薄螺母
2
10
CQ32916
1 型非金属嵌件六角锁紧螺母
1
26
5001160A301
电动液压泵总成-驾驶室翻转
1
11
5001126B242
限位套-液压缸下固定点
1
27
CQ1510825
六角头导颈螺栓
2
12
5001127B242
软垫-液压缸下固定点
2
28
Q40108
垫圈
2
13
5001128B242
大垫圈-液压缸下固定点
1
29
Q40308
弹簧垫圈
2
14
CQ32918
1 型非金属嵌件六角锁紧螺母
1
30
5001170-362
手动泵总成-驾驶室翻转
1
油管总成-连接手动泵与电动泵进油口
15
5001120-367
1
31
CQ1511025
六角头导颈螺栓
2
油管总成-连接手动泵与电动泵回油口
16
5001125-367
1
32
Q40110
垫圈
2
～279～
48
49
5
4
47
43
3
2
22
44
45
46
4
39
40
5
3
4142
7
6
50
51
41
40
42
10
9
21
8
38
37
1
19
25
20
34
1112
31
33
23
32
12
36
24
13
14
3133
32
35
30
1817
27
16
2829
2615

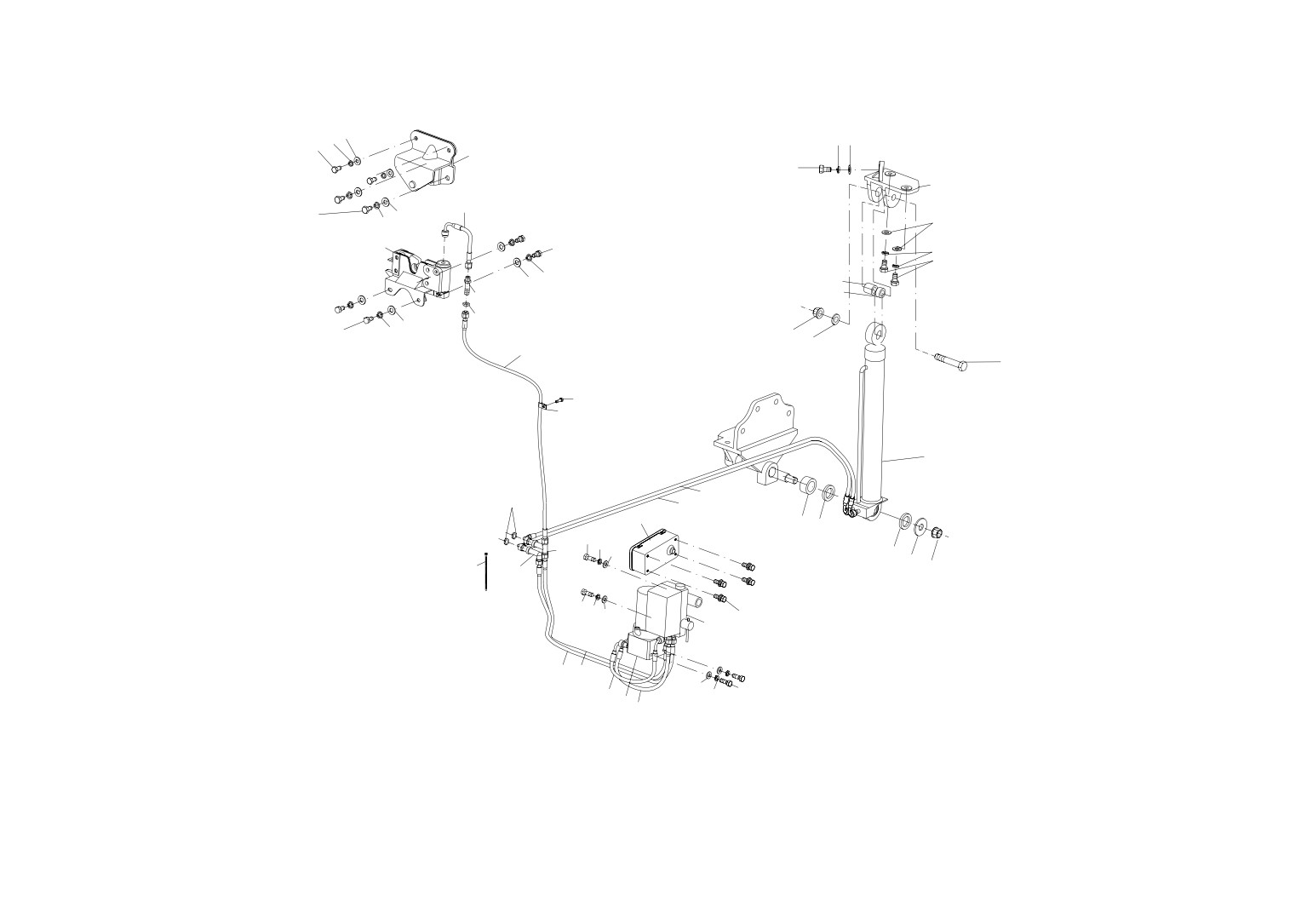

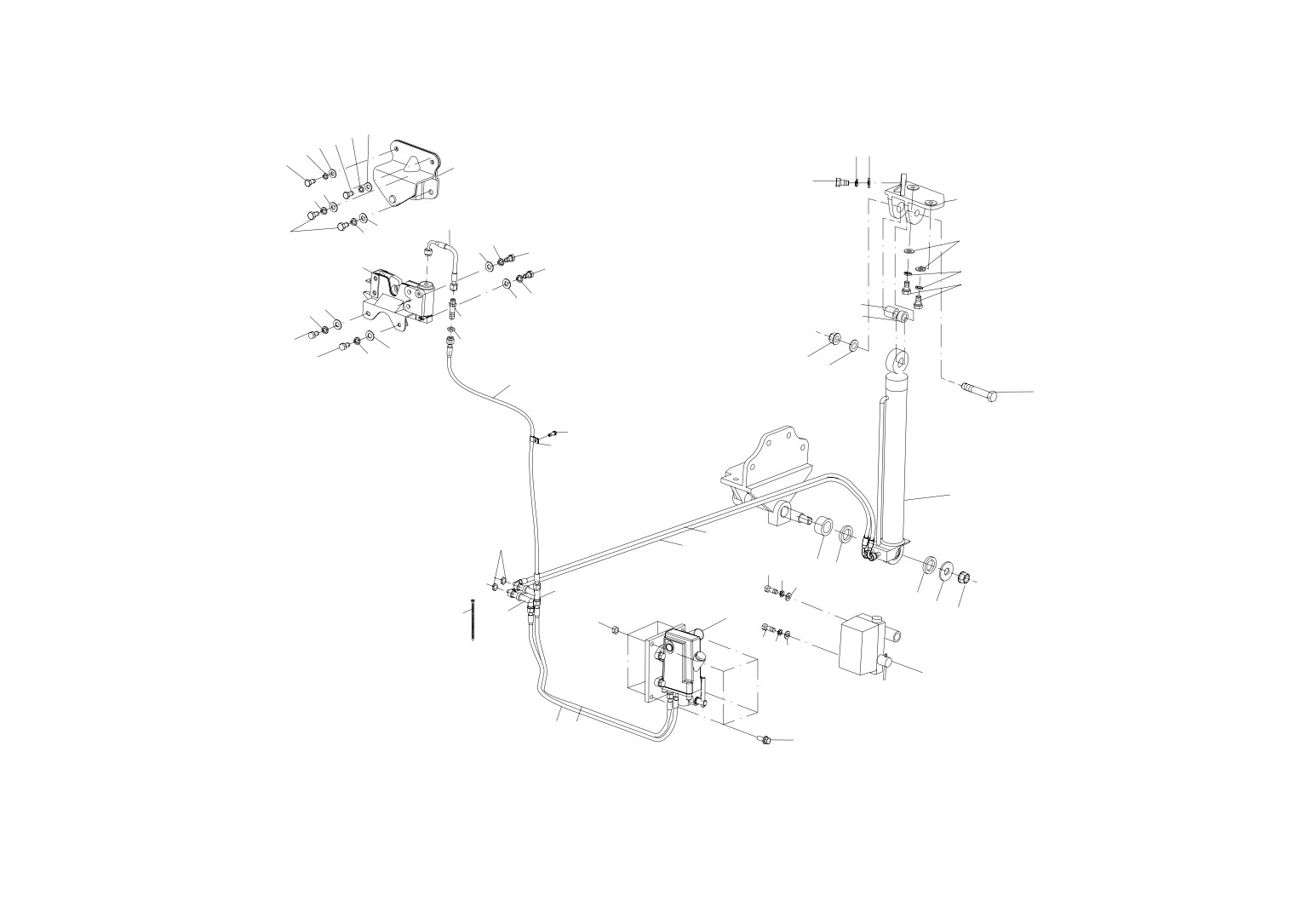

图 105 驾驶室液压支撑及翻转控制装置(分体电动泵)
～280～
105、驾驶室液压支撑及翻转控制装置(分体电动泵)
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
33
Q40310
弹簧垫圈
2
49
Q40312
弹簧垫圈
2
34
3722200-367
驾驶室翻转控制盒总成
1
50
Q81306
卡套式隔壁直通接头体
1
35
CQ1460620
组合螺栓
4
51
CQ34112
六角螺母
1
36
T67414646
塑料紧箍带
按需
37
Q68608
单管夹子
2
38
CQ1460825
组合螺栓
2
39
5001410B109
驾驶室液压锁总成
1
40
CQ1510820
六角头导颈螺栓
4
41
Q40108
垫圈
4
42
Q40308
弹簧垫圈
4
43
5001450B109
锁栓支架总成
1
44
CQ1511020
六角头导颈螺栓
2
45
Q40110
垫圈
2
46
Q40310
弹簧垫圈
2
47
CQ1511220
六角头导颈螺栓
2
48
Q40112
垫圈
2
～281～
48
49
5
4
47
43
3
2
22
44
45
46
4
39
40
5
3
4142
7
6
50
51
41
40
42
10
9
21
8
38
37
1
19
25
20
34
1112
31
33
23
32
12
36
24
13
14
3133
32
35
30
1817
27
16
2829
2615
图 105 驾驶室液压支撑及翻转控制装置(分体电动泵)
～282～
106、驾驶室液压支撑及翻转控制装置(整体电动泵)
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
5001120B242
驾驶室翻转液压缸总成
1
17
5001140-367
油管总成-连接三通接头体与液压缸
1
2
5001121B242
驾驶室支撑托架
1
18
5001145-367
油管总成-连接直通弯接头体与液压缸
1
3
CQ1511030
六角头导颈螺栓
3
19
5001150-367
油管总成-连接三通接头体与液压锁
1
4
Q40110
垫圈
3
20
5001155-367
油管总成-过渡油管
1
5
Q40310
弹簧垫圈
3
21
5001156-367
三通油管接头体
1
6
5001122B242
限位套 A-液压缸上固定点
1
22
5001157-367
直通油管弯接头体
1
7
5001123B242
限位套 B-液压缸上固定点
1
23
CQ35112
六角薄螺母
2
8
CQ1611690
六角头螺栓
1
24
5001150D109
驾驶室翻转控制机构
1
9
Q40116
垫圈
1
25
CQ1421240
六角头导颈螺栓
4
10
CQ32916
1 型非金属嵌件六角锁紧螺母
1
26
CQ34012
六角螺母
4
11
5001126B242
限位套-液压缸下固定点
1
27
3722200-367
驾驶室翻转控制盒总成
1
12
5001127B242
软垫-液压缸下固定点
2
28
CQ1460620
组合螺栓
4
13
5001128B242
大垫圈-液压缸下固定点
1
29
T67414646
塑料紧箍带
按需
14
CQ32918
1 型非金属嵌件六角锁紧螺母
1
30
Q68608
单管夹子
2
15
5001130-367
油管总成-连接手动泵与三通接头体
1
31
CQ1460825
组合螺栓
2
16
5001135-367
油管总成-连接手动泵与直通弯接头体
1
32
5001410B109
驾驶室液压锁总成
1
～283～
41
42
40
36
54
20
3
2
37
3938
43
32
33
4
5
3435
3
44
7
33
34
10
9
6
35
31
30
8
27
19
1
23
31
2617
28
30
29
18
11
21
12
22
26
12
1314
25
24
15
16

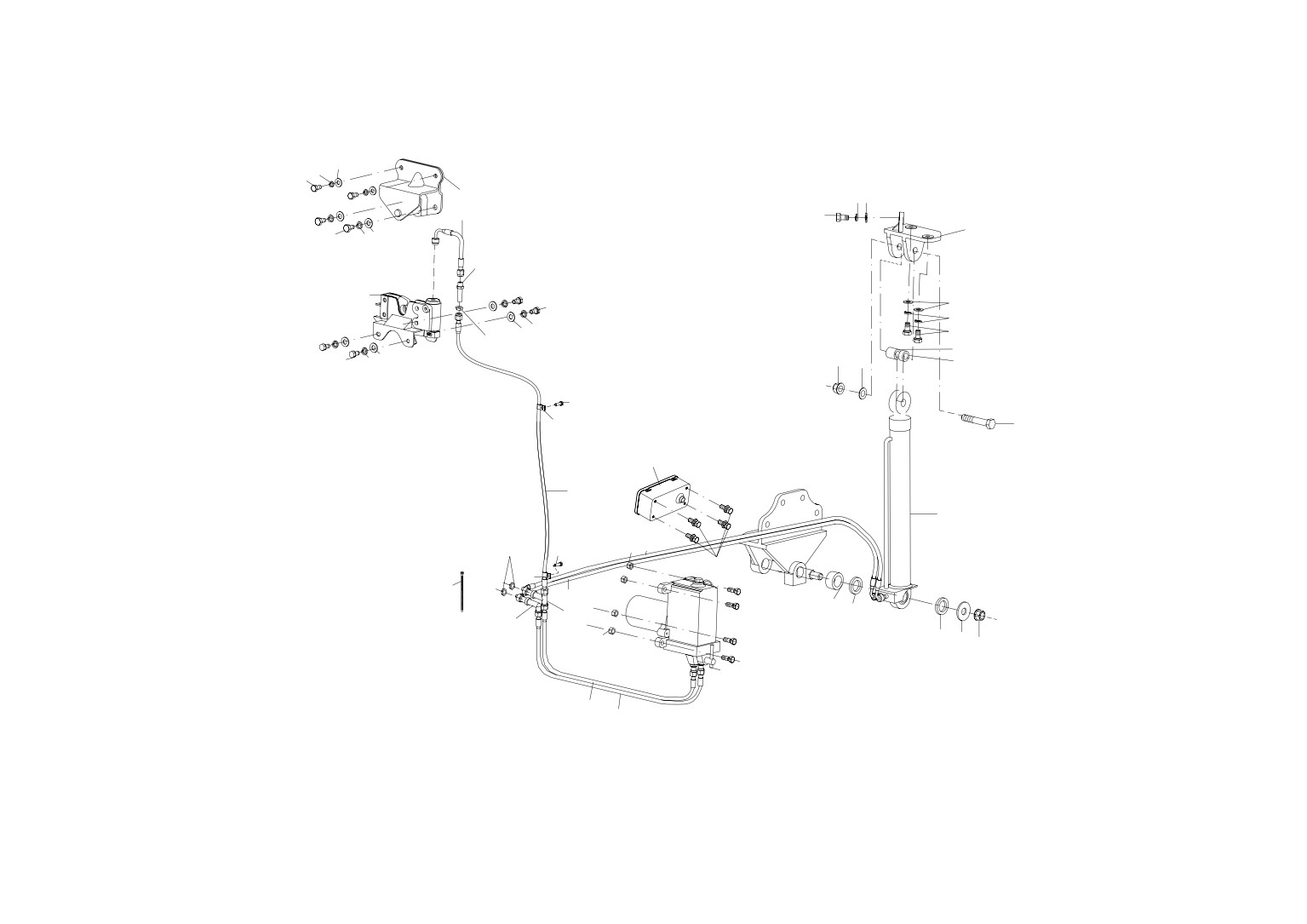

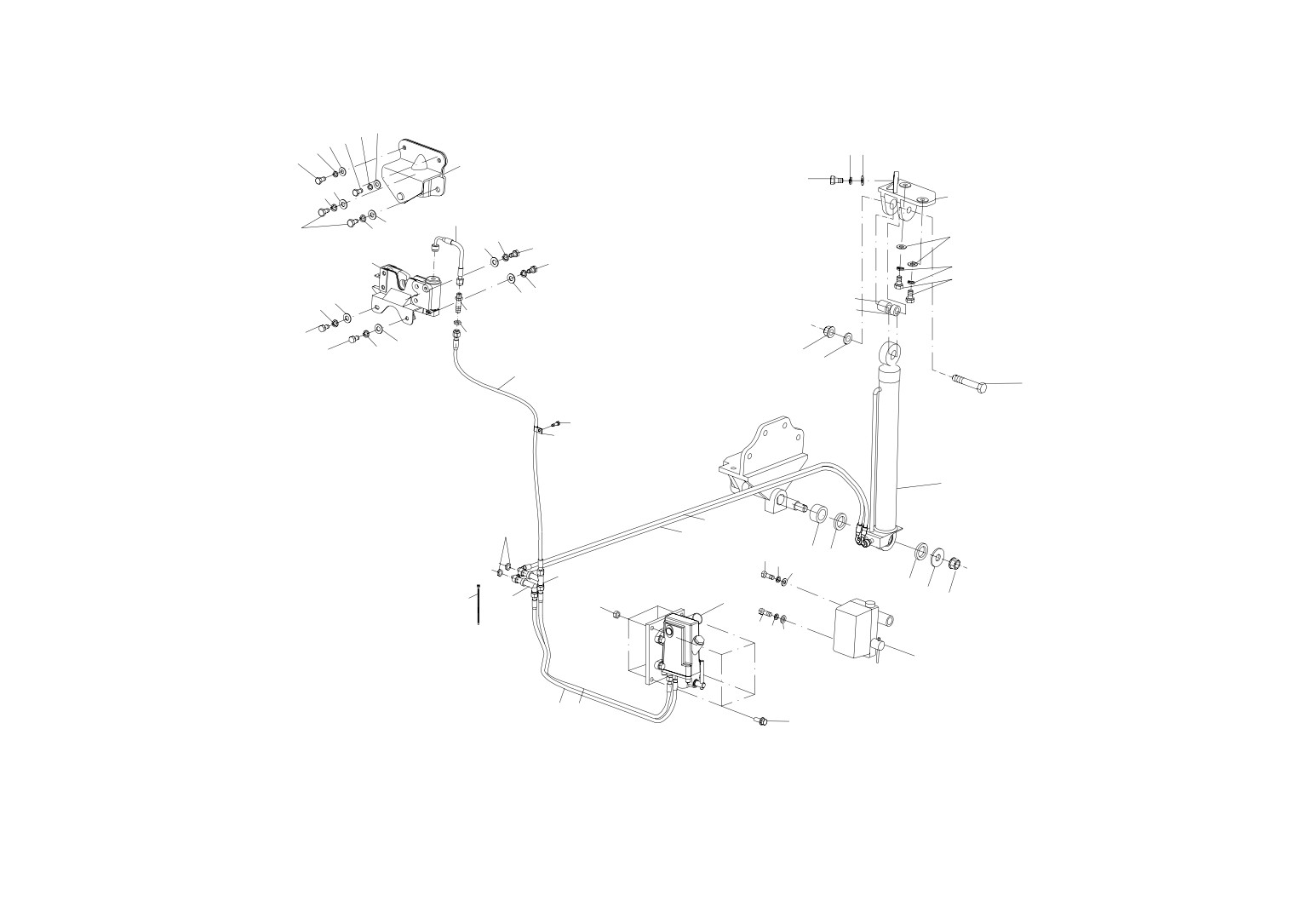

图 106 驾驶室液压支撑及翻转控制装置(整体电动泵)
～284～
106、驾驶室液压支撑及翻转控制装置(整体电动泵)
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
33 CQ1510820
六角头导颈螺栓
4
34 Q40108
垫圈
4
35 Q40308
弹簧垫圈
4
36
5001450B109
锁栓支架总成
1
37 CQ1511020
六角头导颈螺栓
2
38 Q40110
垫圈
2
39 Q40310
弹簧垫圈
2
40 CQ1511220
六角头导颈螺栓
2
41 Q40112
垫圈
2
42 Q40312
弹簧垫圈
2
43 Q81306
卡套式隔壁直通接头体
1
44 CQ34112
六角螺母
1
～285～
41
42
40
36
54
20
3
2
37
3938
43
32
33
4
5
3435
3
44
7
33
34
10
9
6
35
31
30
8
27
19
1
23
31
2617
28
30
29
18
11
21
12
22
26
12
1314
25
24
15
16
图 106 驾驶室液压支撑及翻转控制装置(分体电动泵)
～286～
107、驾驶室液压支撑及翻转控制装置(纯手动泵)
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
5001120B242
驾驶室翻转液压缸总成
1
17
5001140-367
油管总成-连接三通接头体与液压缸
1
2
5001121B242
驾驶室支撑托架
1
18
5001145-367
油管总成-连接直通接头体与液压缸
1
3
CQ1511030
六角头导颈螺栓
3
19
5001150-367
油管总成-连接三通接头体与液压锁
1
4
Q40110
垫圈
3
20
5001155-367
油管总成-过渡油管
1
5
Q40310
弹簧垫圈
3
21
5001156-367
三通油管接头体
1
6
5001122B242
限位套 A-液压缸上固定点
1
22
5001157-367
直通油管弯接头体
1
7
5001123B242
限位套 B-液压缸上固定点
1
23
CQ35112
六角薄螺母
2
8
CQ1611690
六角头螺栓
1
24
5001175A362
手动泵总成-驾驶室翻转
1
9
Q40116
垫圈
1
25
CQ1461040
组合螺栓
4
10
CQ32916
1 型非金属嵌件六角锁紧螺母
1
26
CQ34010
六角螺母
4
11
5001126B242
限位套-液压缸下固定点
1
27
5001170A362
手动泵总成-驾驶室翻转
1
12
5001127B242
软垫-液压缸下固定点
2
28
CQ1511025
六角头导颈螺栓
2
13
5001128B242
大垫圈-液压缸下固定点
1
29
Q40110
垫圈
2
14
CQ32918
1 型非金属嵌件六角锁紧螺母
1
30
Q40310
弹簧垫圈
2
15
5001130-367
油管总成-连接手动泵与三通接头体
1
31
T67414646
塑料紧箍带
按需
16
5001135-367
油管总成-连接手动泵与直通弯接头体
1
32
Q68608
单管夹子
2
～287～
4443
43
42
44
5
4
42
38
40
3
41
2
20
40
39
41
37
4
36
35
34
35
5
3
36
37
7
37
36
45
6
35
46
36
35
37
10
9
19
8
33
32
1
17
23
18
28
30291112
21
12
13
31
22
26
24
14
2830
29
27
16
15
25
107 驾驶室液压支撑及翻转控制装置(纯手动泵)
～288～
107、驾驶室液压支撑及翻转控制装置(纯手动泵)
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
33 CQ1460825
组合螺栓
2
34
5001410B109
驾驶室液压锁总成
1
35 CQ1510820
六角头导颈螺栓
4
36 Q40108
垫圈
4
37 Q40308
弹簧垫圈
4
38
5001450B109
锁栓支架总成
1
39 CQ1511020
六角头导颈螺栓
2
40 Q40110
垫圈
2
41 Q40310
弹簧垫圈
2
42 CQ1511220
六角头导颈螺栓
2
43 Q40112
垫圈
2
44 Q40312
弹簧垫圈
2
45 Q81306
卡套式隔壁直通接头体
1
46 CQ34112
六角螺母
1
～289～
4443
43
42
44
5
4
42
38
3
40
41
2
20
40
39
41
37
4
36
35
34
35
5
3
36
37
7
37
36
45
6
35
46
36
35
37
10
9
19
8
33
32
1
17
23
18
28
30291112
21
12
13
31
22
26
24
14
2830
29
27
16
15
25
107 驾驶室液压支撑及翻转控制装置(纯手动泵)
～290～
108、翼子板
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
5103017E109
左翼子板
1
11
5103261E109
左二级脚踏板密封条
1
5103018E109
右翼子板
1
5103262E109
右二级脚踏板密封条
1
2
CQ1460825
组合螺栓
16
12
5103217E109
左一级脚踏板上装饰罩
1
3
CQ34008
六角螺母
16
5103218E109
右一级脚踏板上装饰罩
1
4
5103025E109
加强板 A 总成-左翼子板
1
13
Q2360616
十字槽平圆头组合螺钉
4
5103030E109
加强板 A 总成-右翼子板
1
14
Q40106
垫圈
2
5
CQ1460610
组合螺栓
4
15
CQ34006
六角螺母
2
6
5103035E109
加强板 B-左翼子板
1
16
Q2360510
十字槽平圆头组合螺钉
2
5103040E109
加强板 B-右翼子板
1
7
5103191E109
左翼子板前密封条
1
5103192E109
右翼子板前密封条
1
8
5103193E109
左翼子板后密封条
1
5103194E109
右翼子板后密封条
1
9
5103267A109
左二级脚踏板
1
5103268A109
右二级脚踏板
1
10
CQ1460820
组合螺栓
10
～291～
3
4
8
10
6
1
15
14
11
13
9
5
12
2
16
7
5

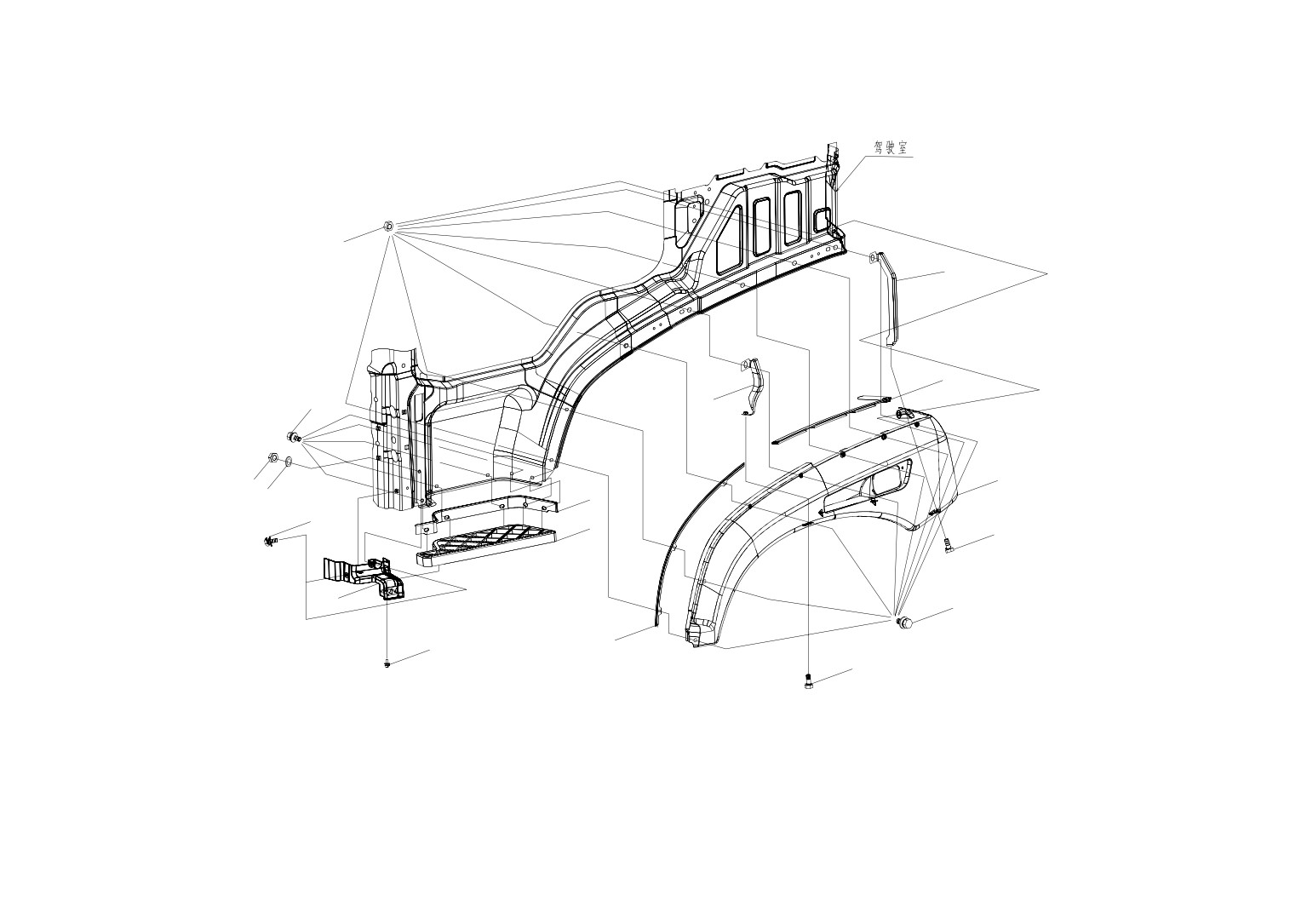

图 108 翼子板
～292～
109、脚踏板
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
5103203E109
左一级脚踏板密封条
1
14
CQ2724895
十字槽平圆头自攻螺钉
4
5103204E109
右一级脚踏板密封条
1
2
5103207E109
左一级脚踏板
1
5103208E109
右一级脚踏板
1
3
CQ1600835
六角头螺栓
8
4
5103211E109
左一级脚踏板装饰罩
1
5103212E109
右一级脚踏板装饰罩
1
5
Q2360512
十字槽平圆头组合螺钉
8
6
Q2360535
十字槽平圆头组合螺钉
2
7
Q2360525
十字槽平圆头组合螺钉
2
8
5103213-367
左一级脚踏板下装饰罩
1
5103214-367
右一级脚踏板下装饰罩
1
9
CQ1501240
六角头导颈螺栓
8
10
CQ32612
六角头突缘锁紧螺母
8
11
5103232-367
堵塞-踏板支撑臂
2
12
CQ34008
六角螺母
8
13
5103241-367
加强
～293～
14
13
4
10
6
7
5
1
3
2
9
8
12
11

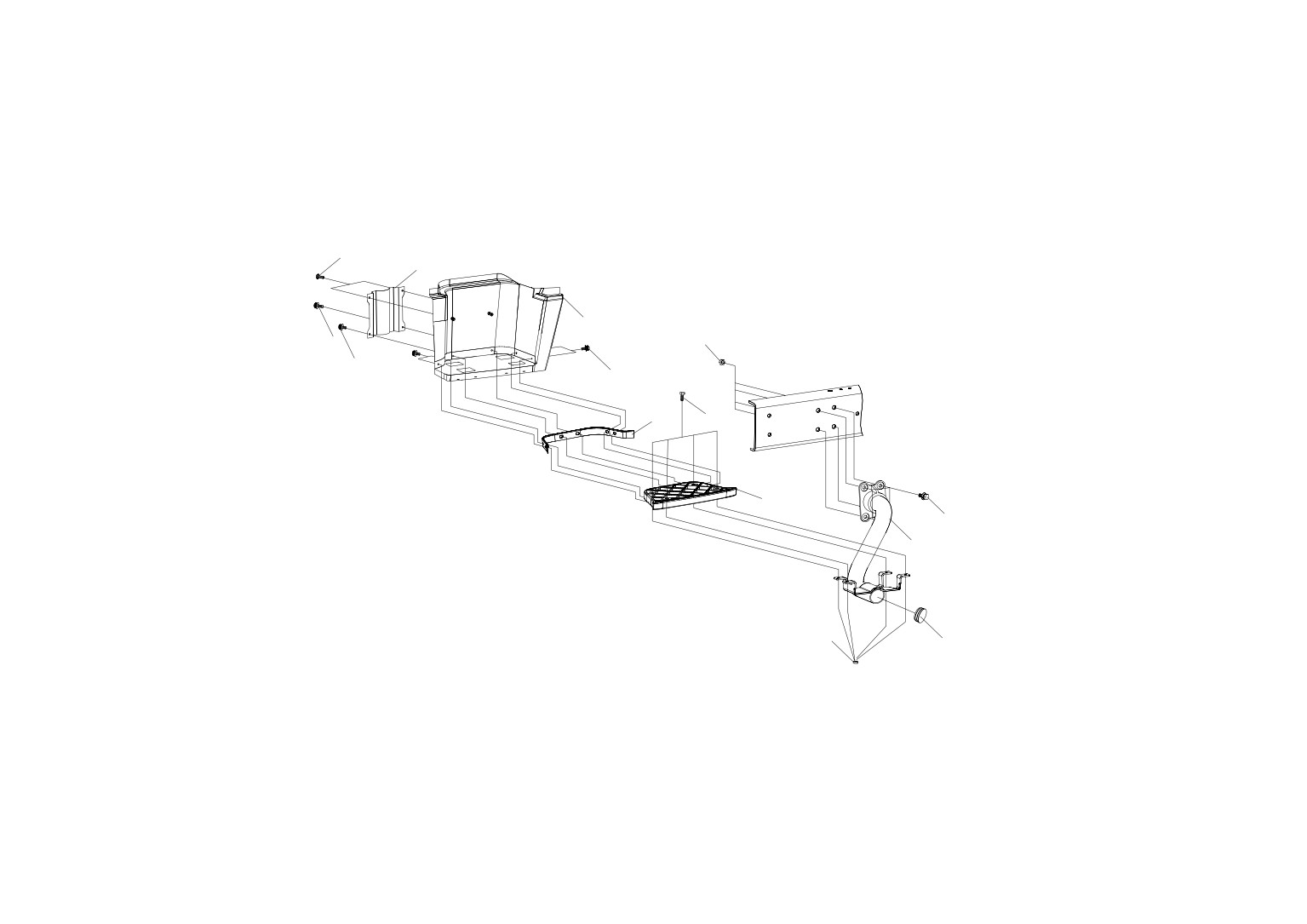

图 109 脚踏板
～294～
110、左后挡泥板
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
5103317-435
左挡泥板
1
2
5103371-367
加强梁-后挡泥板
1
3
5103351A109 后下软塑挡板
1
4
5103352A109 后下软塑挡板压条
1
5
5103325-483
左挡泥板支撑管焊接总成
1
6
5103349A109 堵塞-挡泥板支撑管
2
7 CQ34010
六角螺母
4
8 CQ39606
六角法兰面螺母
3
9 CQ1460820
组合螺栓
4
10 CQ1500612
六角头导颈螺栓
3
11 Q41206
外锯齿锁紧垫圈
3
12 CQ1461040
组合螺栓
4
13 CQ1420616
组合螺栓
2
14 Q40206
大垫圈
2
～295～
7
12
6
13
14
8
9
2
1
4
3
11
10
5

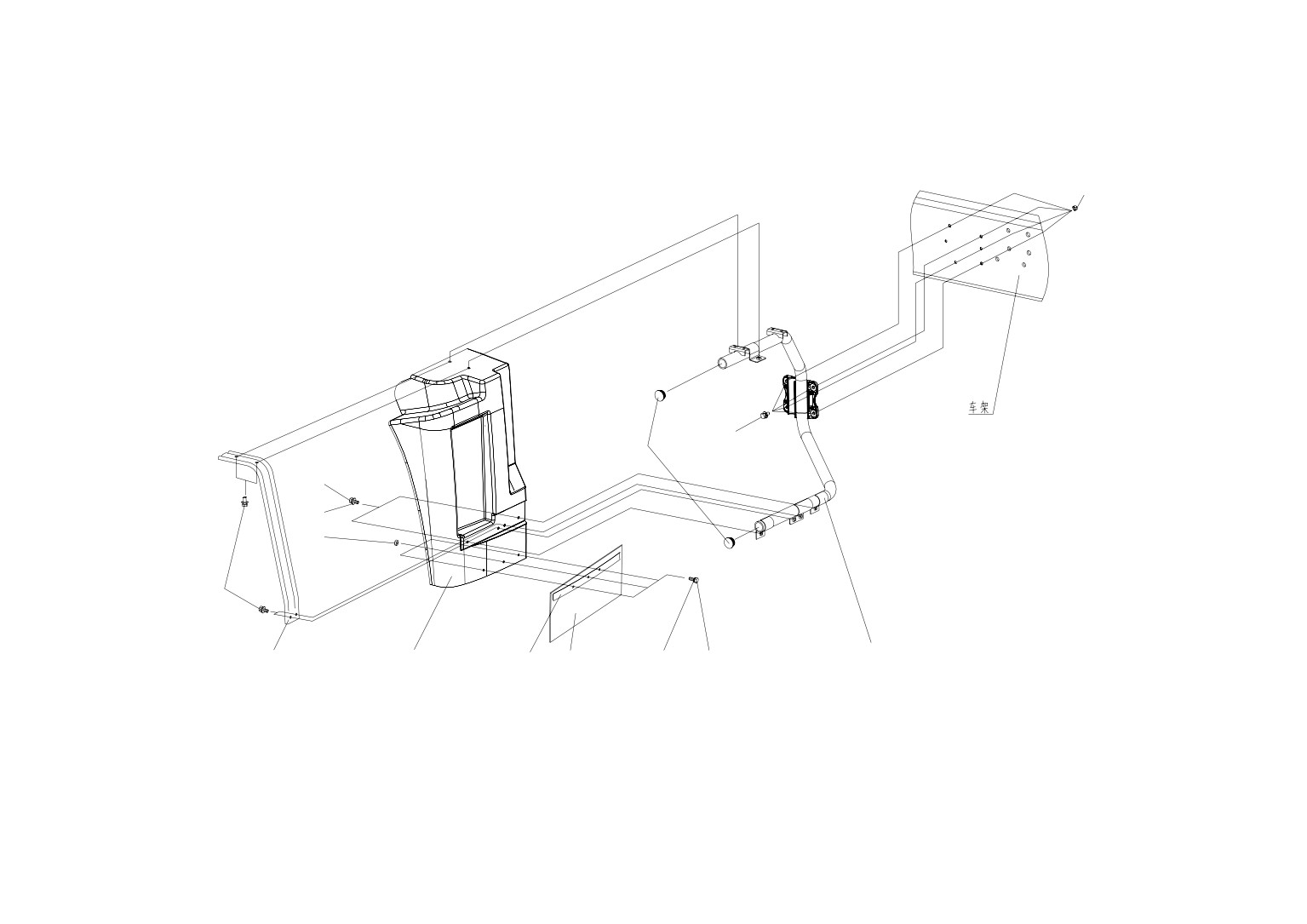

图 110 左后挡泥板
～296～
111、右后挡泥板
标号 零件号
零件名称
数量
标号
零件号
零件名称
数量
1
5103318-A109
右后挡泥板
1
2
5103371-367
加强梁-后挡泥板
1
3
5103351A109
后下软塑挡板
1
4
5103352A109
后下软塑挡板压条
1
5
5103330-483
右挡泥板支撑管焊接总成
1
6
5103349A109
堵塞-挡泥板支撑管
2
7
5103320-367
挡泥板支架固定用螺母板总成
1
8
CQ39606
六角法兰面螺母
3
9
CQ1840820
组合螺栓
4
10
CQ1500612
六角头导颈螺栓
3
11
Q41206
外锯齿锁紧垫圈
3
12
CQ1461040
组合螺栓
4
13
CQ1420616
组合螺栓
2
14
Q40206
大垫圈
2
15
Q1461030
组合螺栓
3
16
Q40210
大垫圈
3
～297～
7
15
16
6
12
14
9
13
5
6
8
2
3
4
1
10
11

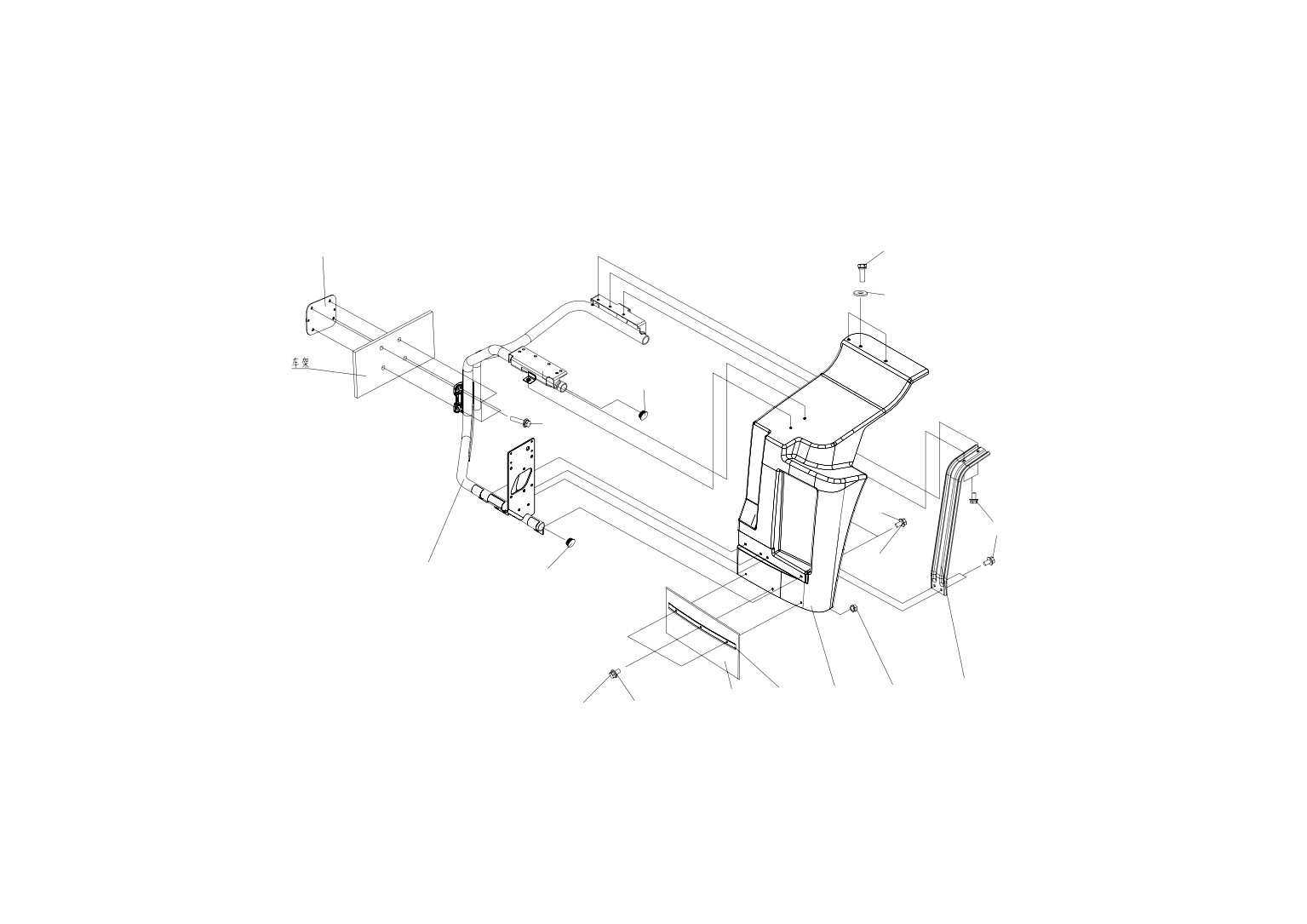

图 111 右后挡泥板
～298～
112、地毯
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
5109247-50
线束夹
10
2
5109241E109
左门槛前部护板
1
3
5109243E109
左门槛后部护板
1
4 CQ1460820
组合螺栓
4
5
5109221E109
左地板地毯
1
6
5109231-A24
中地板地毯
1
7
5109222E109
右地板地毯
1
8
5109244E109
右门槛后部护板
1
9
5109241E109
右门槛前部护板
1
10 Q2710625
十字槽平圆头自攻螺钉
1
～299～
содержание .. 8 9 10 11 ..
