Самосвал FAW CA 3252 P2K2B1T1A2Z 6х4 2007 г.в. Каталог запчастей - часть 9

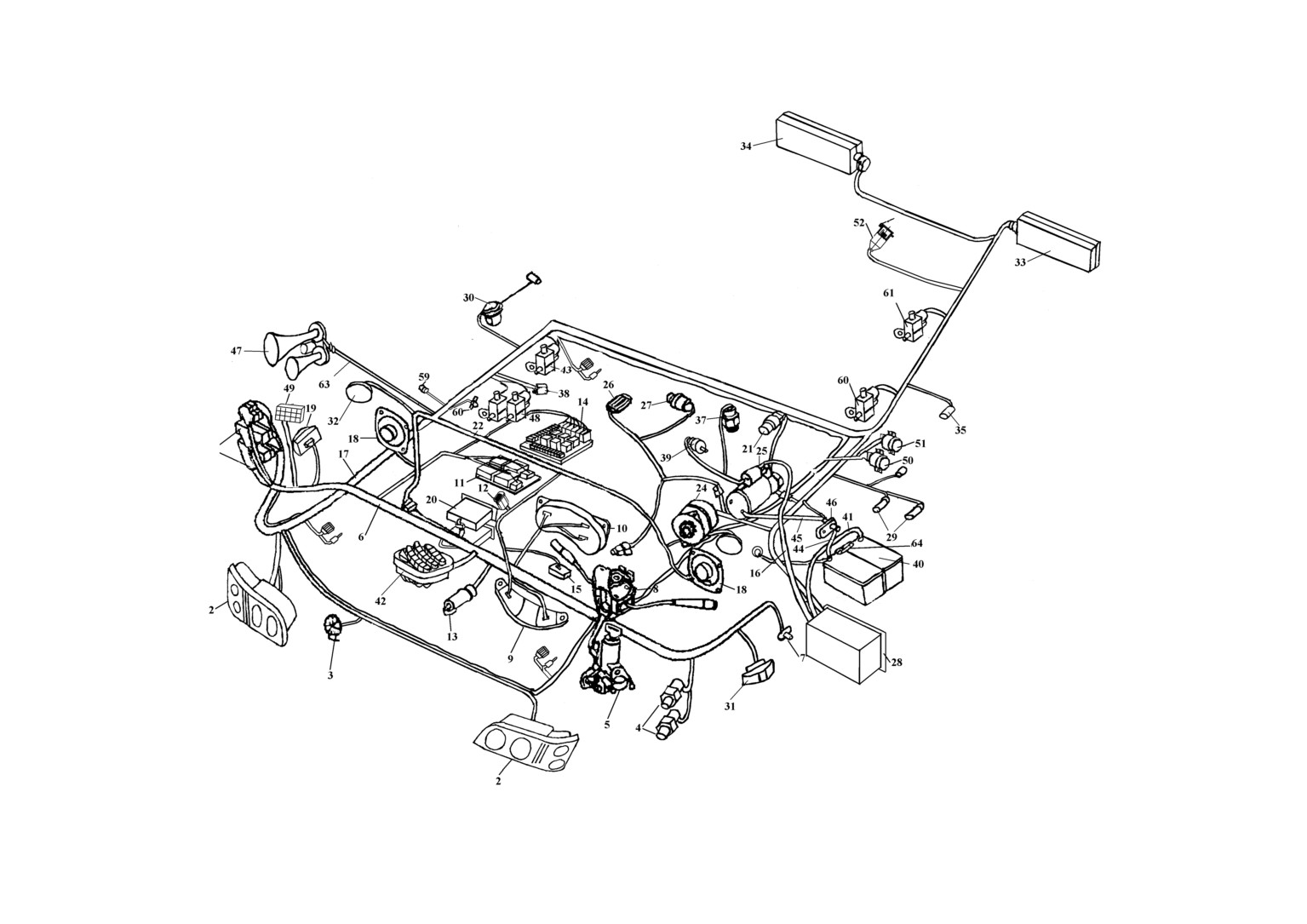

图 86 电气设备
～240～
86、电气设备
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
31
3726035-367
左侧转向灯总成
1
47
3721115-116
气喇叭总成
1
32
3731025A109 前示廓灯总成
2
48
3754010-369
电磁阀总成（FULLER 变速箱
1
33
3716015-362
左组合后灯总成
1
取力器用）
1
34
3716020-362
右组合后灯总成
1
49
3724070-523
ABS 电线束总成（底盘部分）
35
3757050-435
气手制动警报开关总成
1
50
3735030-367
起动按钮总成
1
37
79100710068
(陕齿编号) 倒车灯开关总成
1
51
3735025-263
断油开关总成
1
38
3818040-271
驾驶室翻转开关总成
1
52
3730010-363
挂车供电插座总成
1
39
99012710041（陕齿编号） 空档开关总成
1
60
3754020-260
电磁阀总成（轮减桥）
1
40
3703010B242 蓄电池总成（180AH）
2
61
3754030-260
电磁阀总成（轮减桥）
1
3703010-242
蓄电池总成(150AH)
2
63
3721130-367
气管总成_三通管接头至气喇叭
1
41
3724175-435
电线总成—电源总开关
1
64
3724180-240
电线总成-连接蓄电池用
1
接蓄电池正极
42
3735020-523
功能开关总成
1
43
3754020-260
电磁阀总成（排气制动用）
1
44
3724200-367
搭铁线总成-
1
45
3724210-367
电线总成-起动机接蓄电池负极
46
3703550-367
连接板
～241～

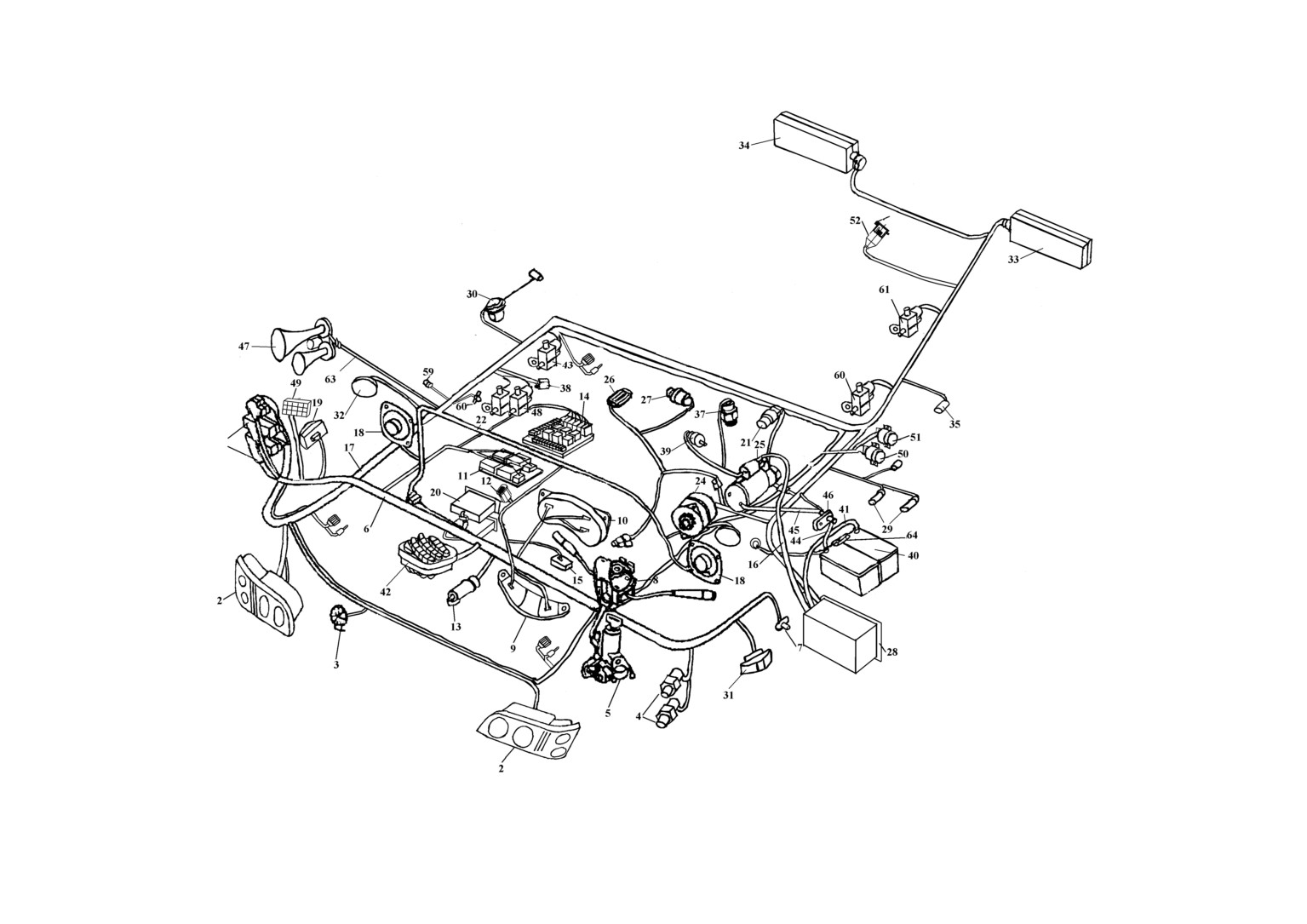

图 86 电气设备
～242～

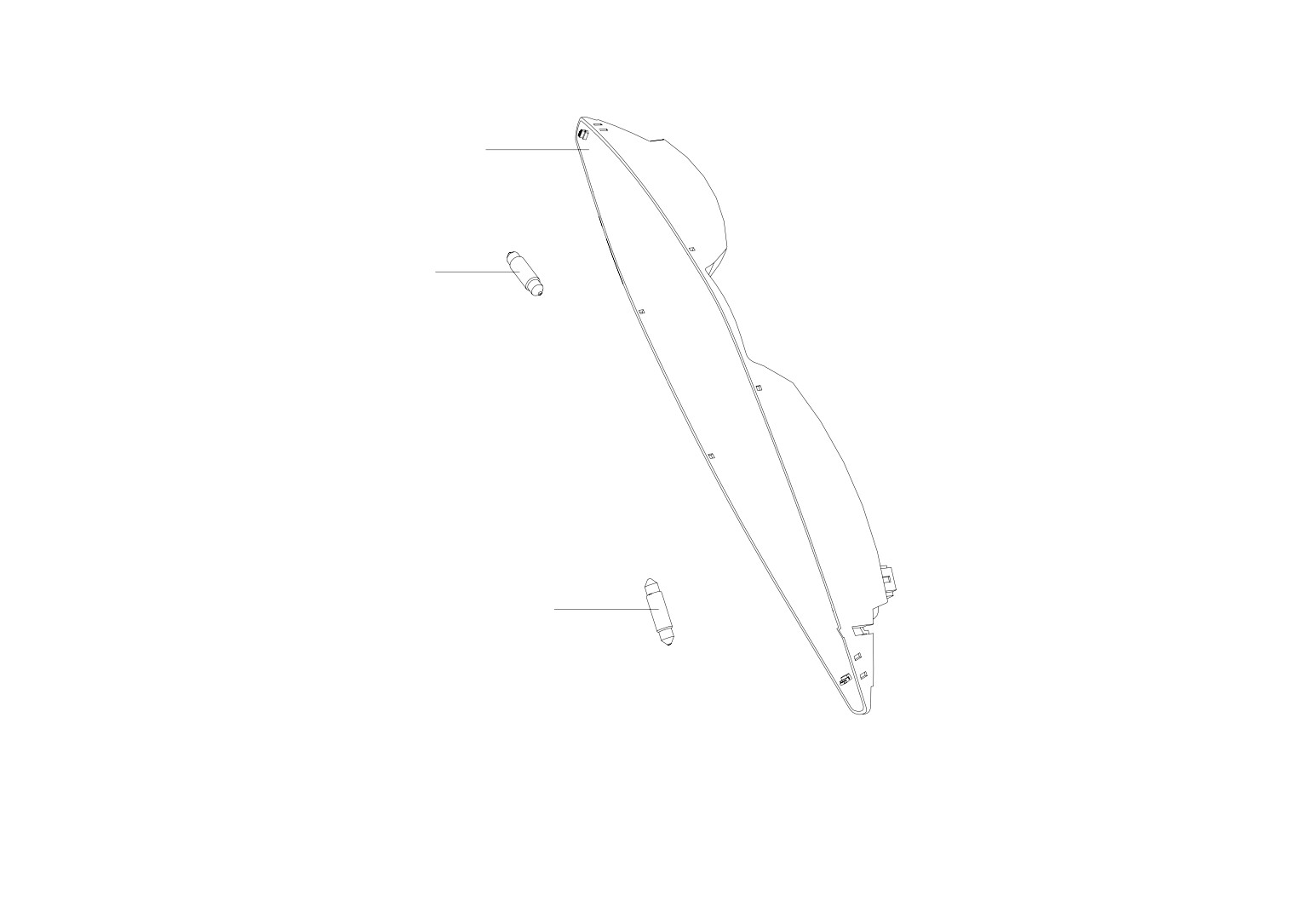

87、驾驶员阅读灯
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
3714030-240
驾驶员阅读灯总成
1
2 W5W
驾驶员阅读灯灯泡
1
3 W5W
驾驶员阅读灯灯泡
1
～243～
1
2
3
图 87 驾驶员阅读灯
～244～
88、前照灯
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
3711015A487
左前照灯总成
1
3711020A487
右前照灯总成（与左灯对称）
1
1 PY21W
转向灯灯泡
1
3 W5W
前位灯灯泡
1
4 H1
近光灯灯泡
1
5 H1
远光灯灯泡
1
～245～
5
4
3
1

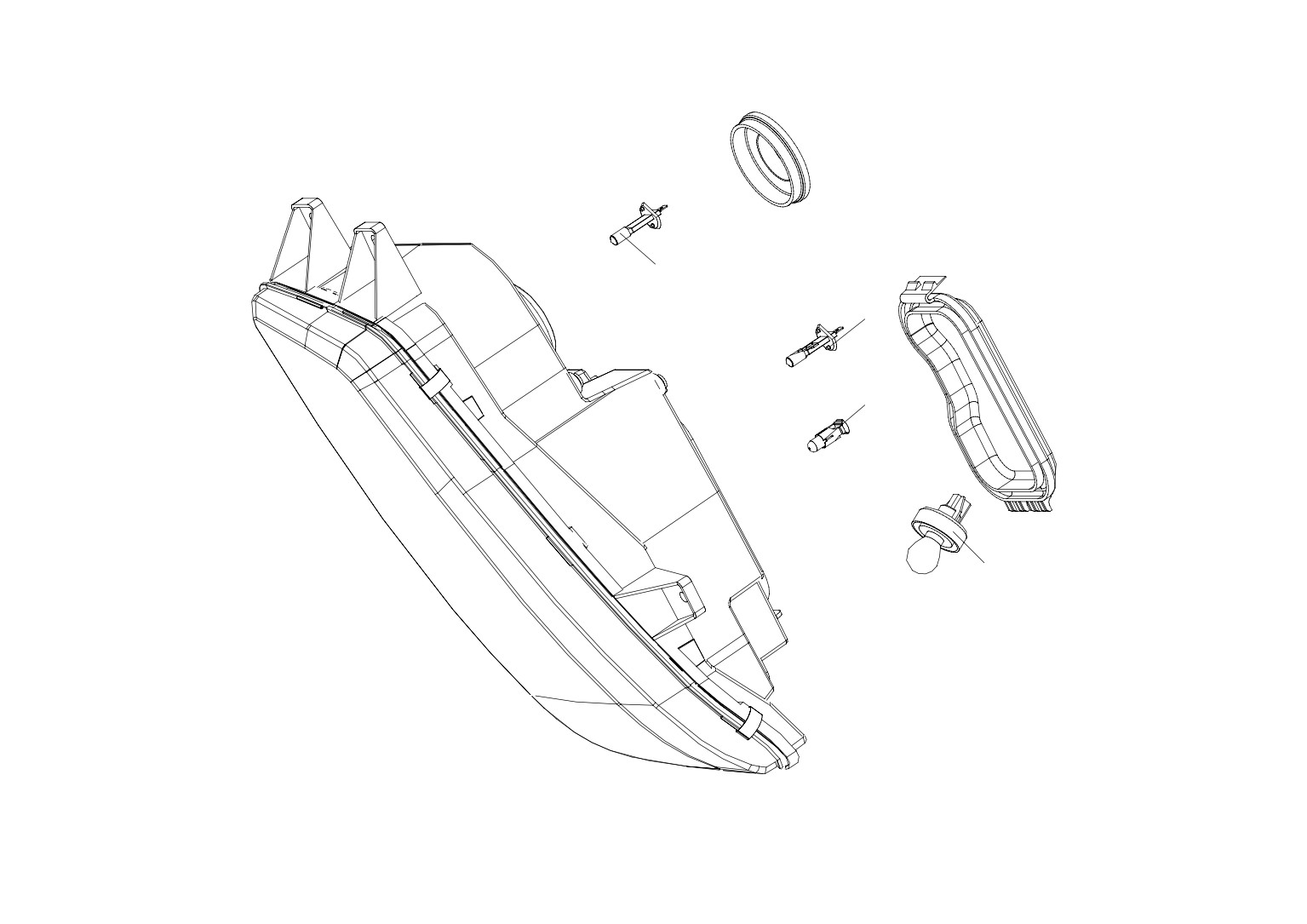

图 88 前照灯
～246～
89、前小灯
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
3712015-398
左前小灯总成
1
3712020-398
右前小灯总成
1
1 W5W
前位灯灯泡
1
2 PY21W
转向灯灯泡
1
～247～
2
1

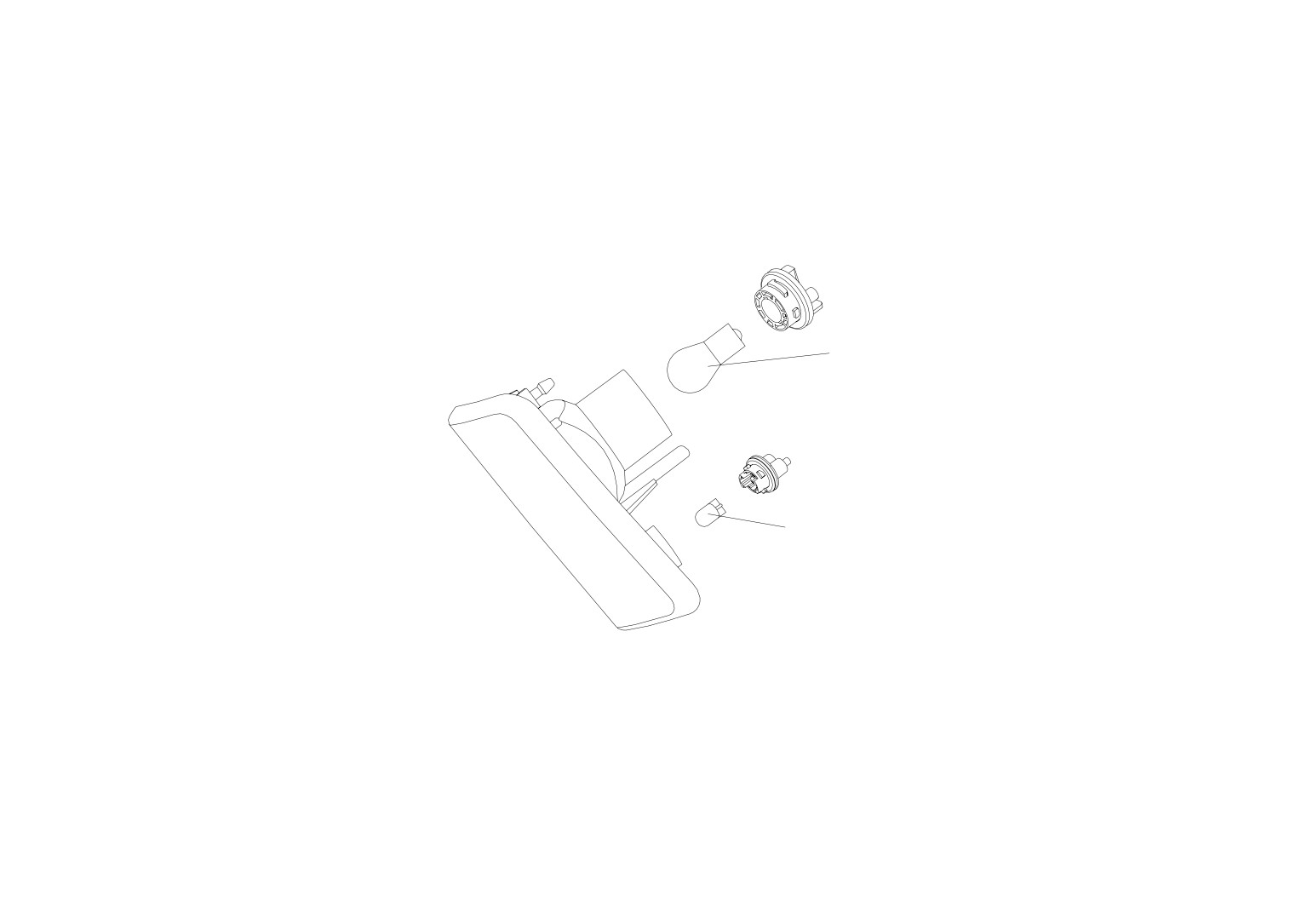

图 89 前小灯
～248～

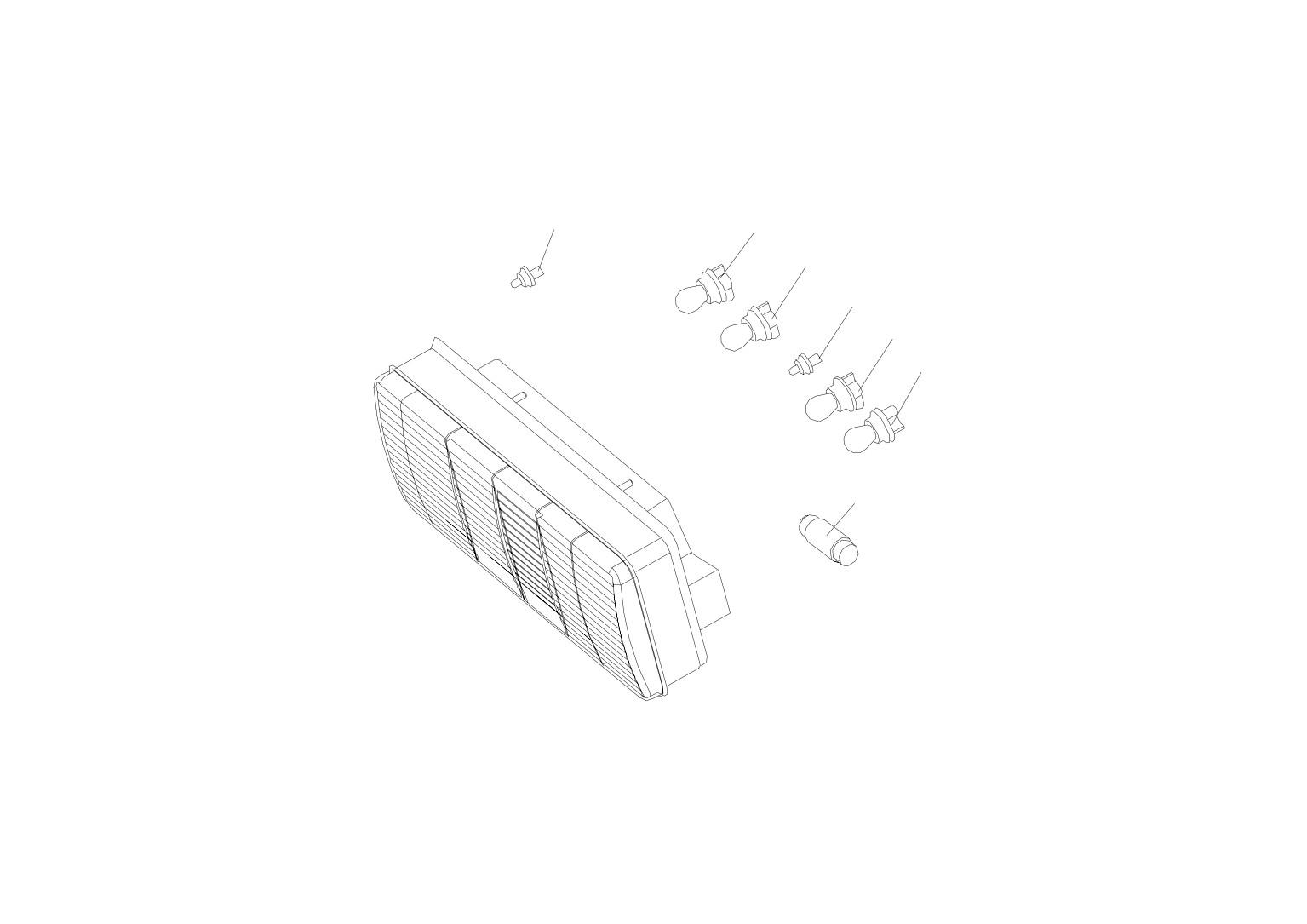

90、组合后灯
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
3716015-362
左组合后灯总成
1
3716020-362
右组合后灯总成
1
1 W5W
示廓/侧标志灯灯泡
1
2 P21W
转向灯灯泡
1
3 P21W
制动灯灯泡
1
4 W5W
位置灯灯泡
1
5 P21W
后雾灯灯泡
1
6 P21W
倒车灯灯泡
1
7 R5W
牌照灯灯泡（左灯装）
1
～249～
1
2
3
4
5
6
7
图 90 组合后灯
～250～

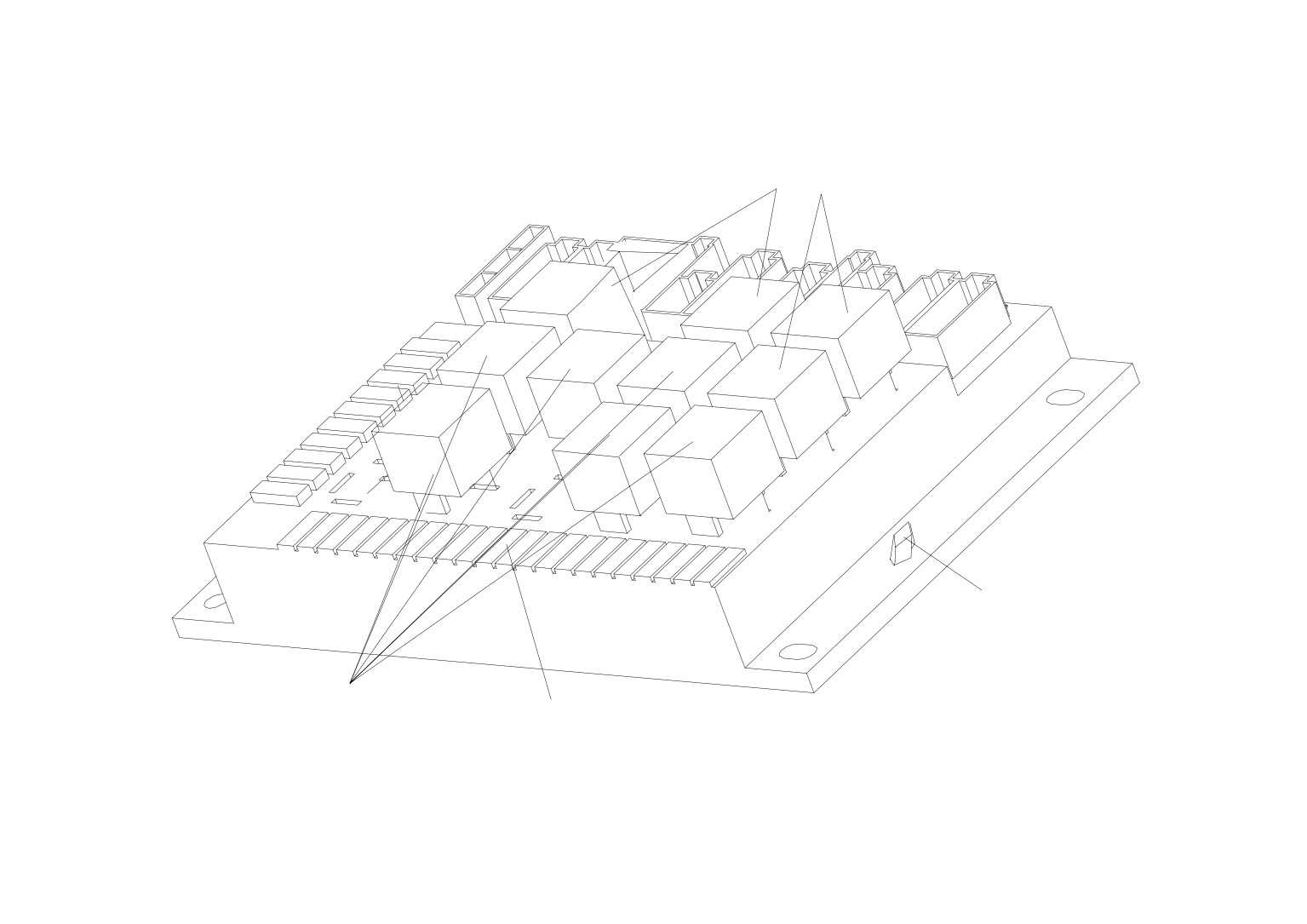

91、保险丝盒总成
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
3722065-447
保险丝盒总成附带继电器
1
1
3722020-240
线路检查器
1
2
5A-20A
片式熔断器（备用）
10
3722011-50
片式熔断器（5A）
7
3722012-50
片式熔断器(10A)
14
3722013-50
片式熔断器(15A)
6
37-BX2011C20A 片式熔断器(20A)
5
3
3711030-240
四脚继电器
10
4
3741070-240
五脚继电器总成
2
～251～
4
3
1
3
2
图 91 保险丝盒总成
～252～
92、点烟器
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
3725010-240
点烟器插头总成
1
2
3725020-240
点烟器座总成
1
3 DJ7022-6.3-10
点烟器插接件
1
～253～
2
1
3

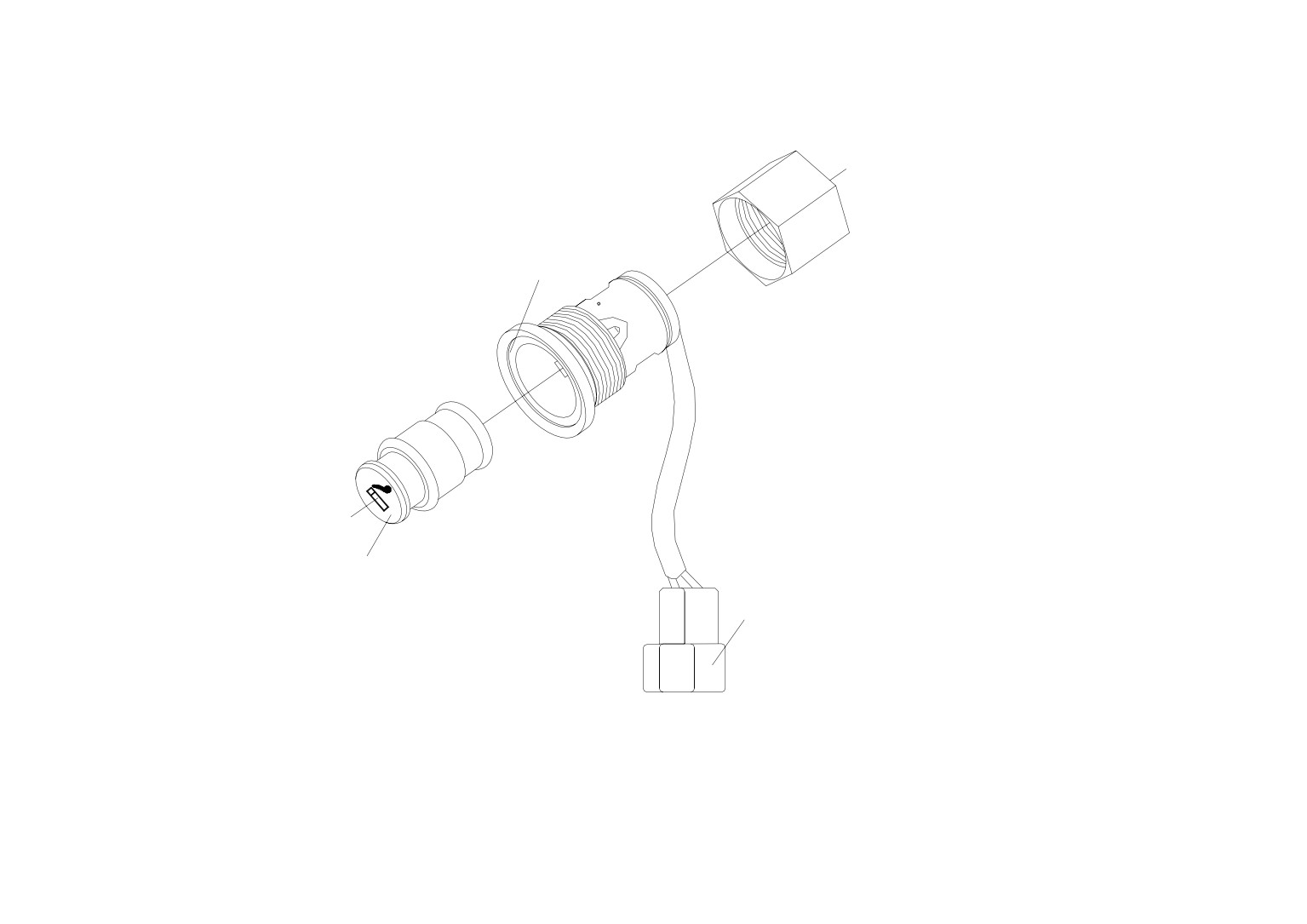

图 92 点烟器
～254～

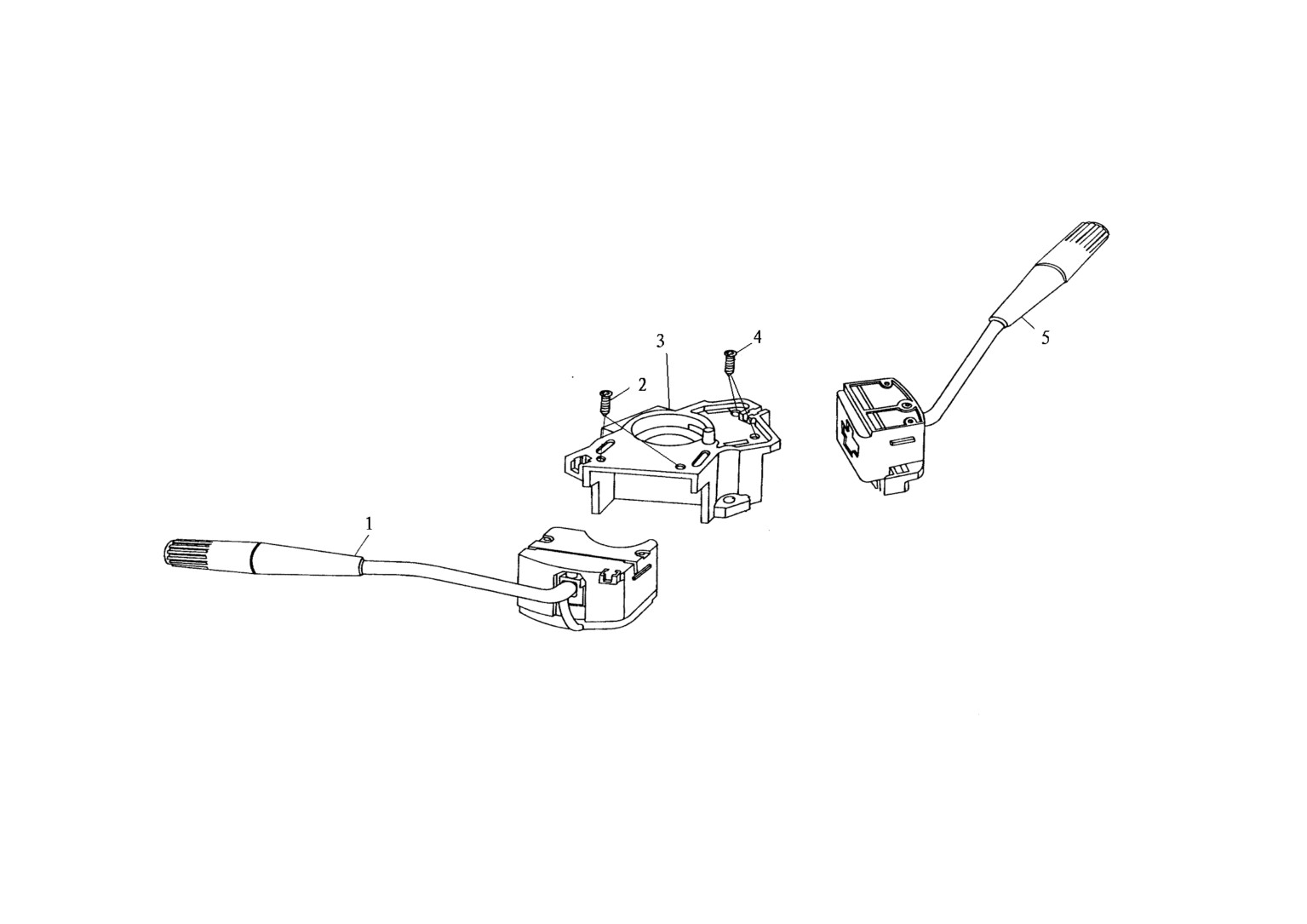

93、组合开关
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
3735010-362
组合开关总成
1
1
3735035A362
前照灯及变光开关
1
2 CQ2782913
十字槽沉头自攻螺钉
2
3
3735045-362
组合开关支架总成
1
4 CQ2724216
十字槽盘头自攻螺钉
2
5
3735040-362
刮水器及排气制动开关总成
1
～255～
图 93 组合开关
～256～
94、功能开关
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
3735020-523
功能开关总成
1
1
3735070-362
功能开关底板总成
1
2
3735021-362
功能开关盖板
7
3
3732070-369
后雾灯开关总成
1
4
3721120-362
喇叭转换开关总成
1
5
3726050-362
危险警报开关总成
1
6
3834050-369
轮间差速锁开关总成（轮减桥）
1
7
3834010-362
轴间差速锁开关总成
1
8
3750050-362
预热开关总成
1
9
3772030A369 取力器开关总成
1
10
3772030-369
驻车取力器开关总成
1
11
3750055-447
燃油预热开关总成
1
～257～
5
11
6
7
4
1
3
10
9
2

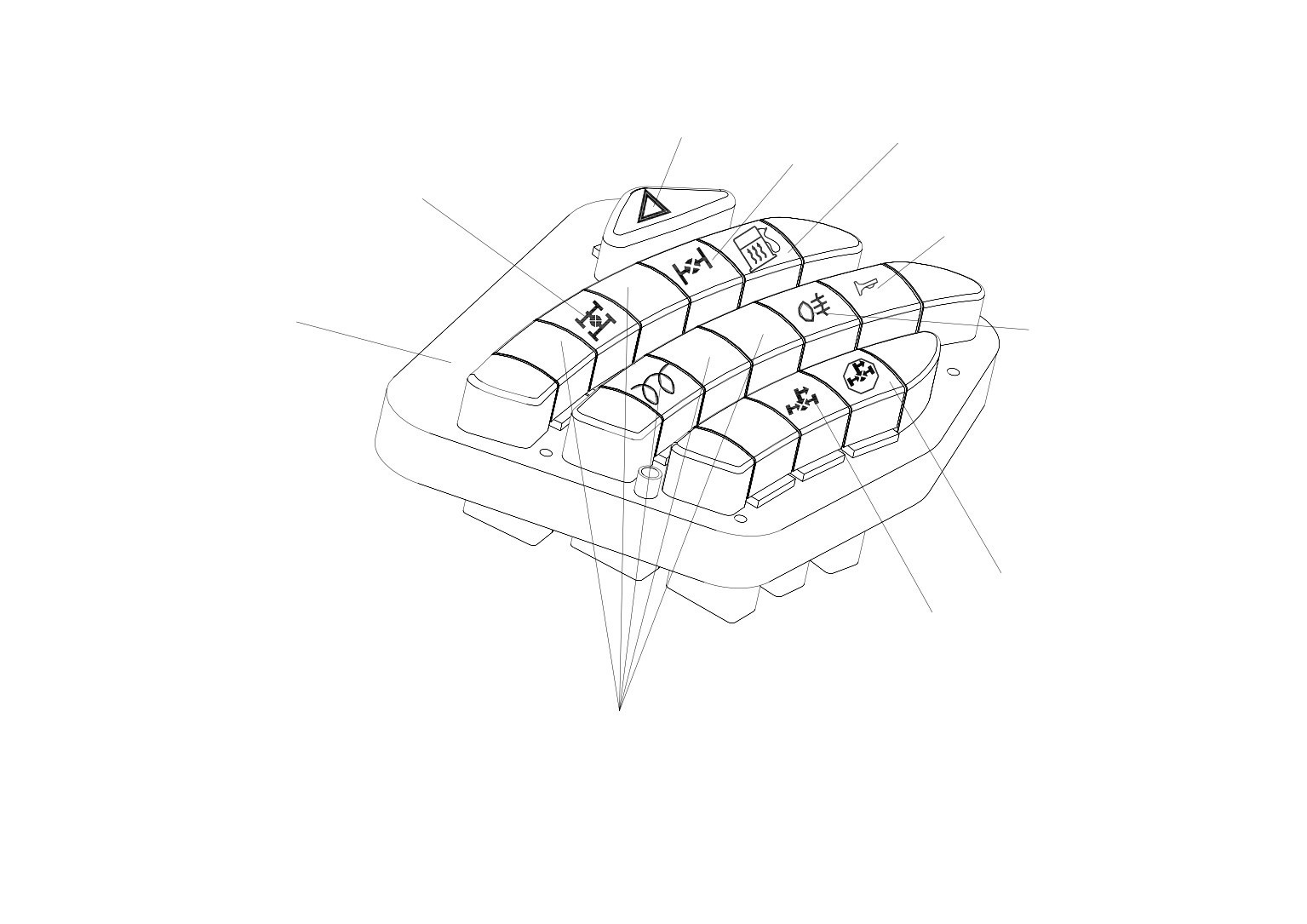

图 94 功能开关
～258～
95、控制器盒
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
3722060-436
控制器盒底板附带控制器总成
1
（无拖曳）
3722060-435
控制器盒底板附带控制器总成
1
（有拖曳）
1
3722016-367
控制器盒底板
1
2 CQ2724813
自攻螺钉
6
Q40105
垫圈
6
3
3741060-240
间歇刮水控制器总成
1
4
3818080-240
冷却液液位控制器总成
1
5
3726030-A01
闪光器总成（无拖曳）
1
3726030-367
闪光器总成（有拖曳）
1
～259～
3
5
4
2
1

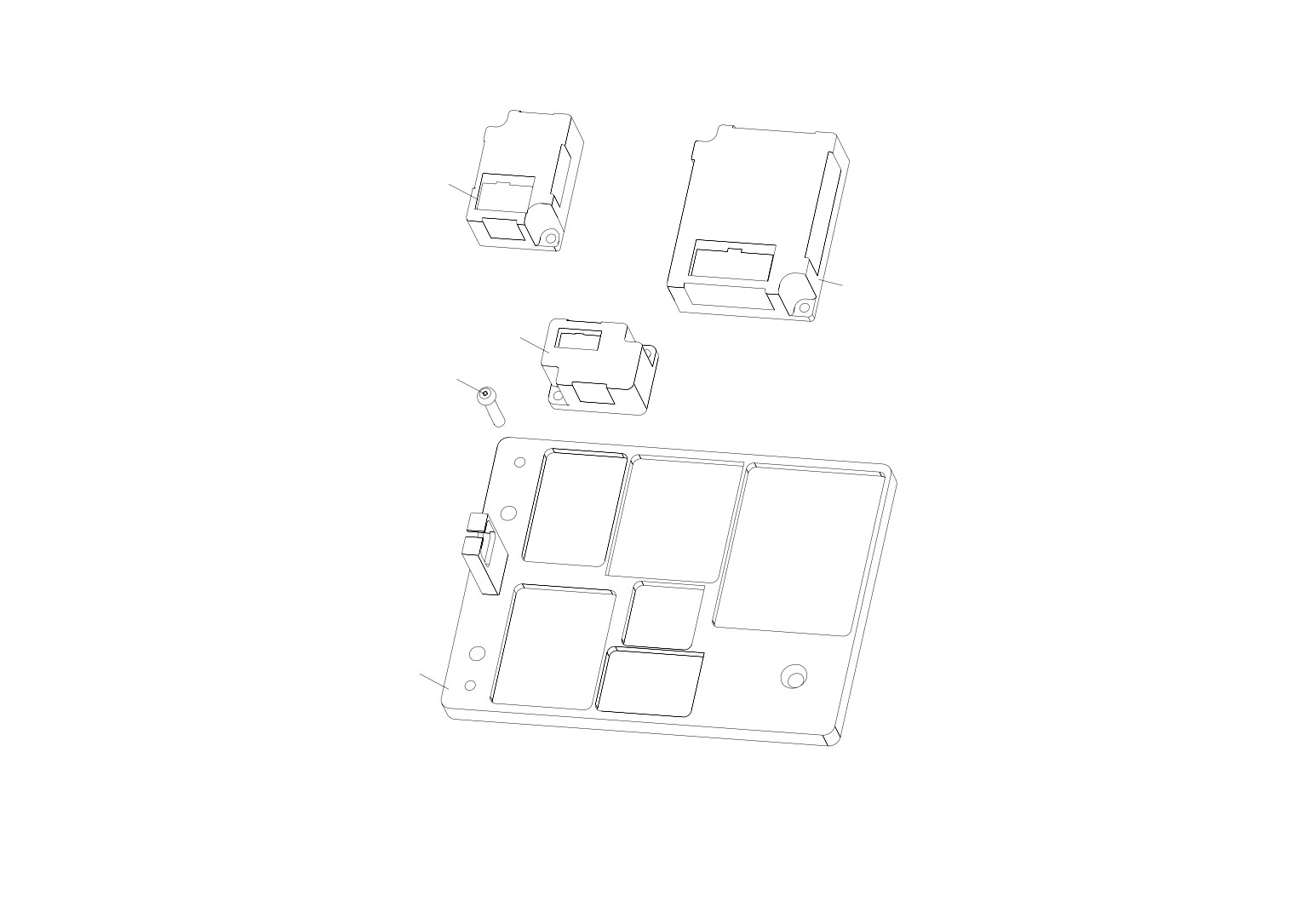

图 95 控制器盒
～260～

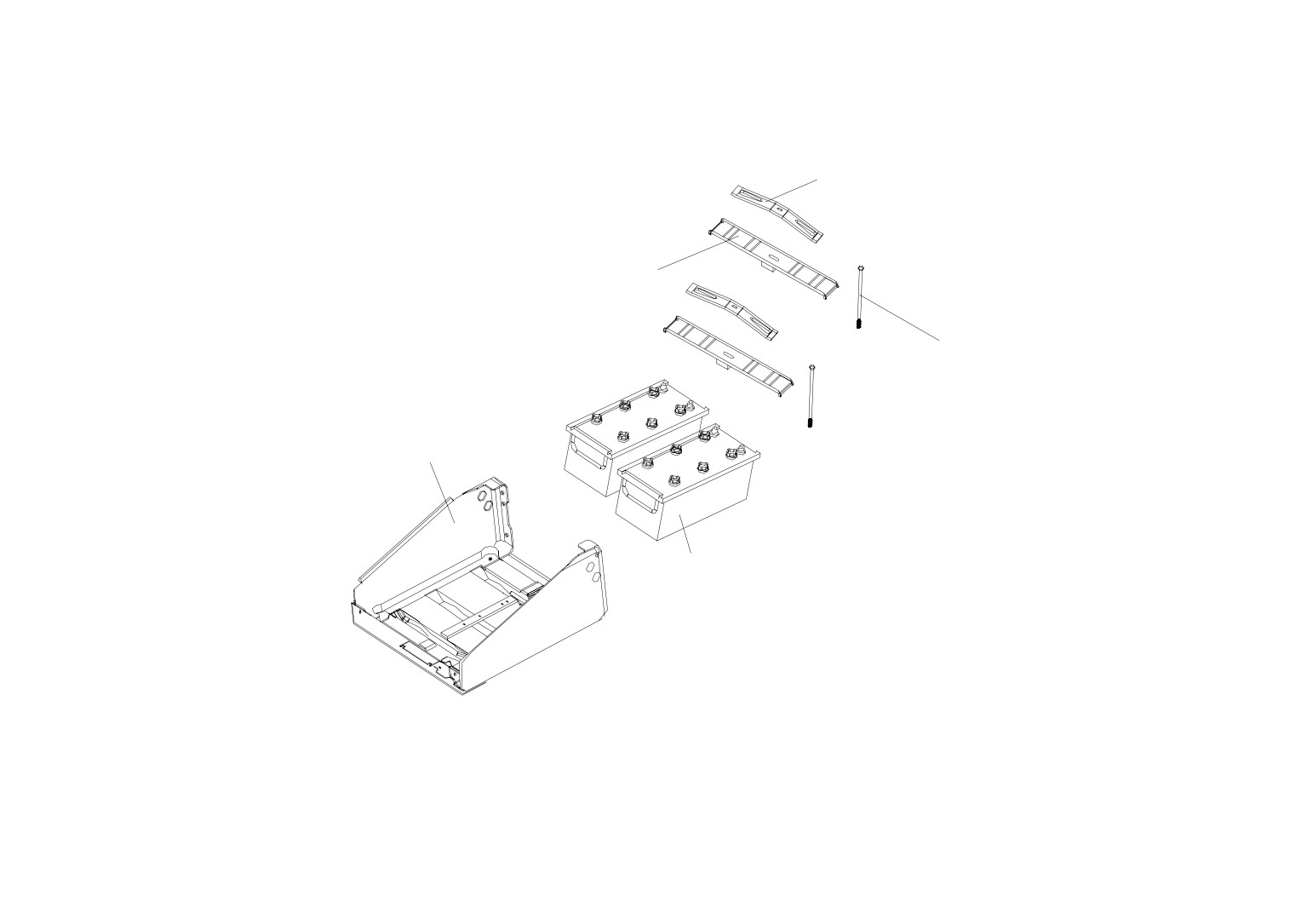

96、蓄电池
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
3703015-367
蓄电池支架总成
1
2
3703010B242
蓄电池总成
2
3
3703161-242
蓄电池下压板
2
4
3703162-240
蓄电池上压板
2
5
3703163-242
蓄电池紧固螺栓
2
～261～
4
3
5
1
2
图 96 蓄电池
～262～
97、电源配电盒及附带设备
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
3722080-382
电源配电盒及附带设备总成
1
1
3736010-50A
电源总开关总成
1
2
3708020-50A
大功率继电器总成（100A）
2
3
3722082-240
橡胶密封圈
1
4
3722121-382
盒盖-电源配电盒
1
～263～
4
3
1
2

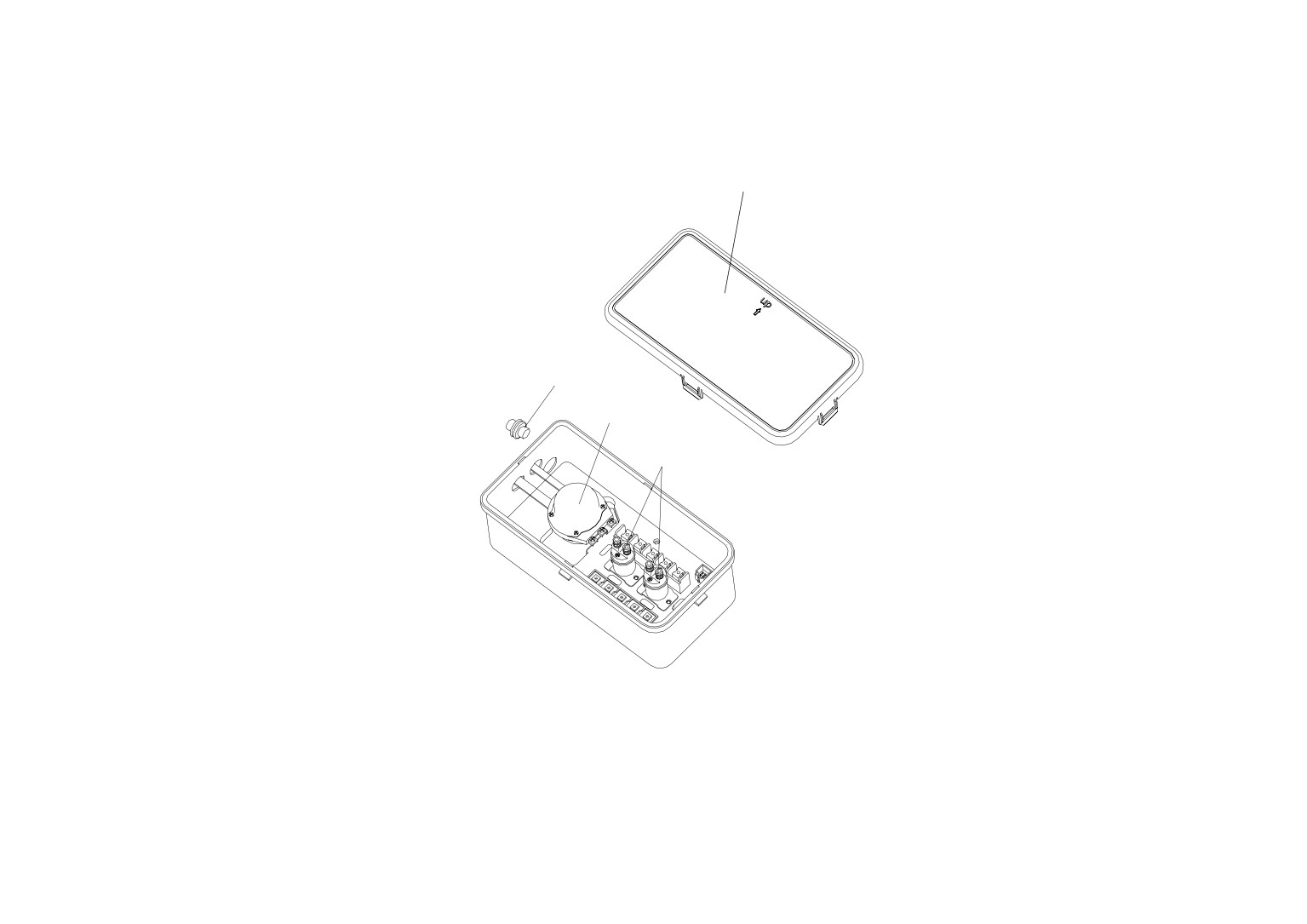

图 97 电源配电盒及附带设备
～264～

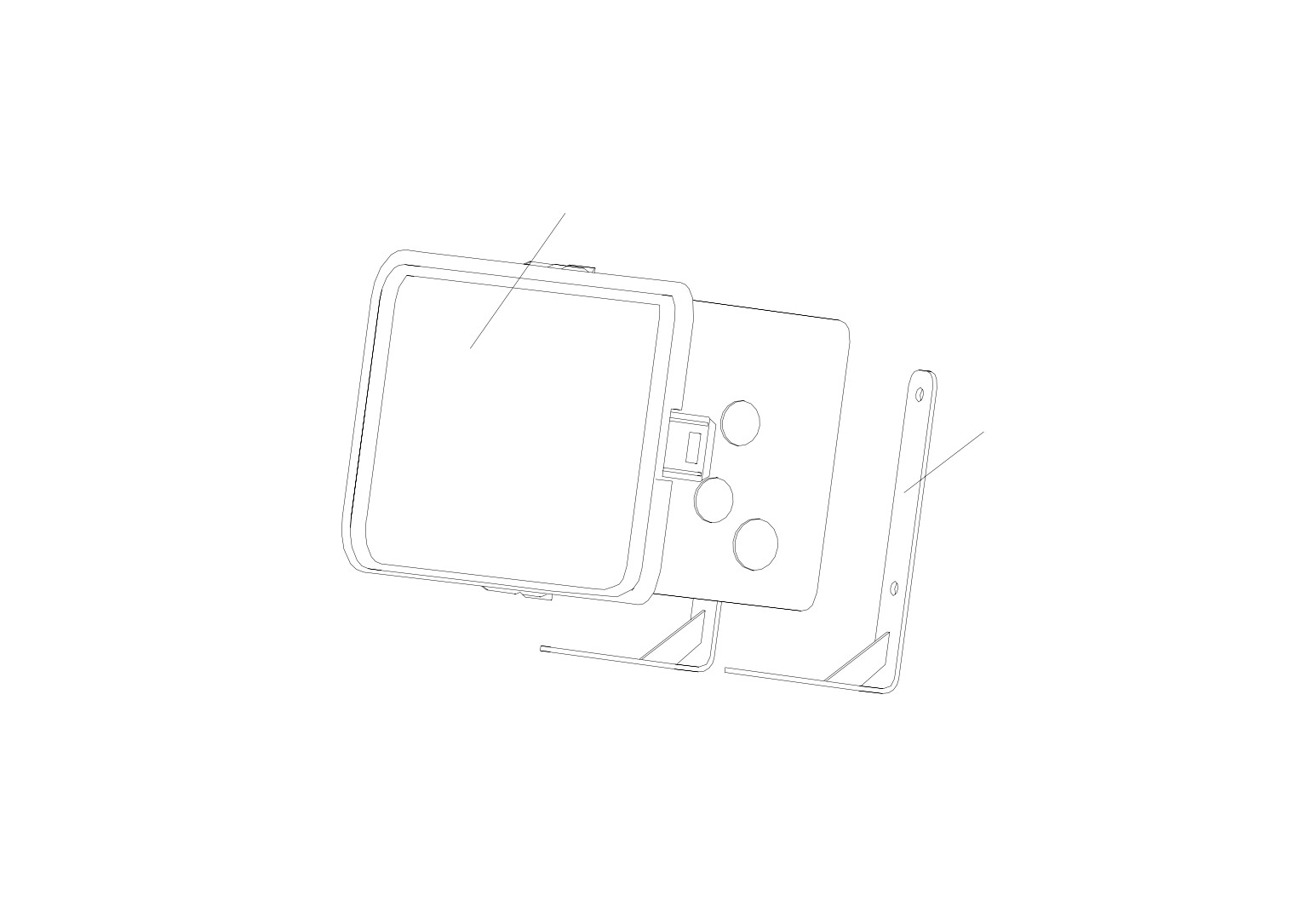

98、电源配电盒及附带支架
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
3722080-382
电源配电盒及附带设备总成
1
2
3722090-435
支架总成-电源配电盒用
2
～265～
1
2
图 98 电源配电盒及附带支架
～266～

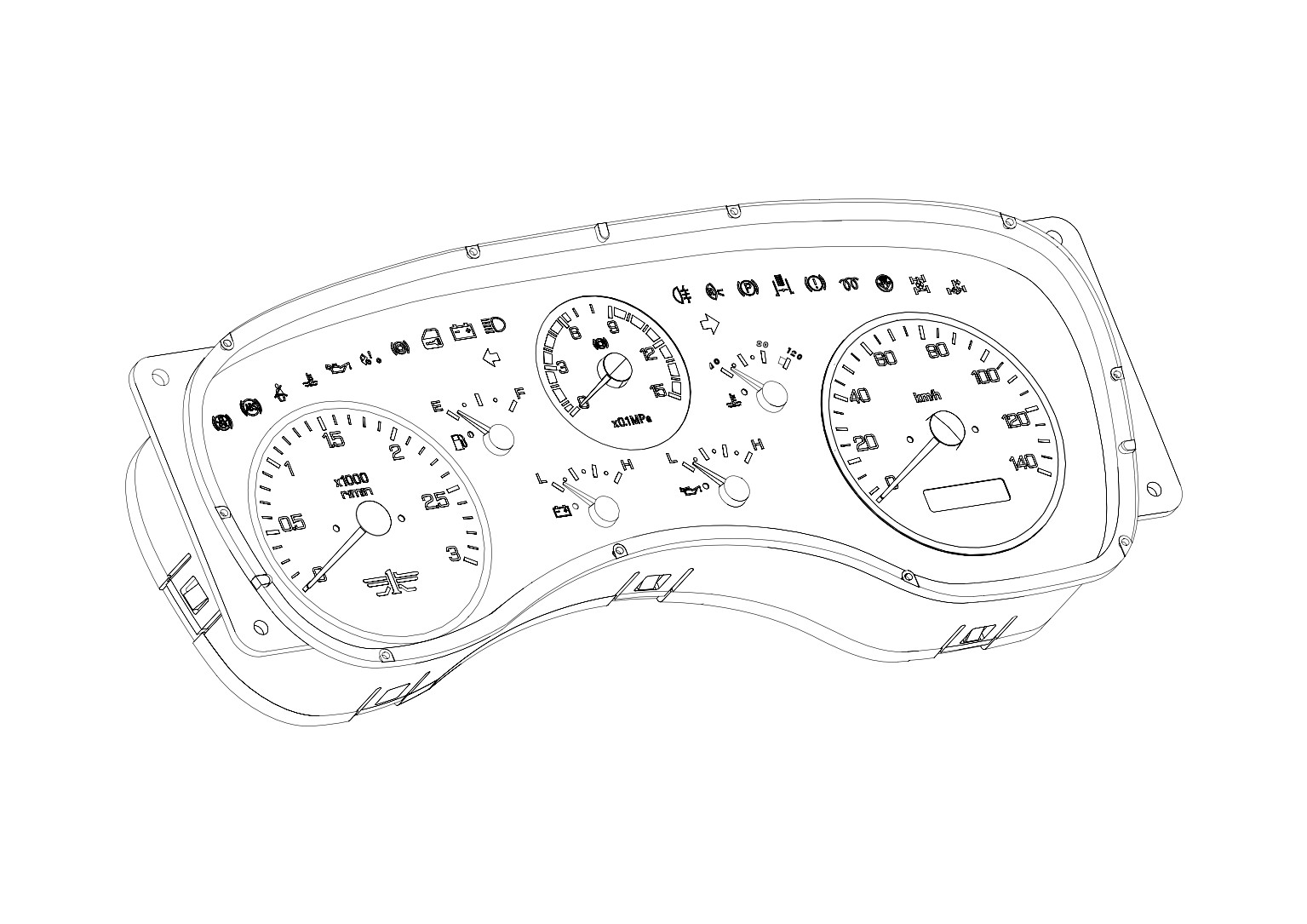

99、仪表
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
3801010-435
仪表总成
1
～267～
图 99 仪表
～268～
100、收放机
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
7901010-240
收放机总成
1
2
7901012-240
钥匙-用于拆卸收放机
2
～269～
