Самосвал FAW CA 3252 P2K2B1T1A2Z 6х4 2007 г.в. Каталог запчастей - часть 7

50

51

48

49

52

51

53

13

8

37

47

38

29

25

9

35

31

30

36

34

39

28

46

3 4

42

12

27

24

26

22

18

41

33

2

1

32

40

6

11

23

17

7

16

45

5

21

44

43

10

20

15

19

14

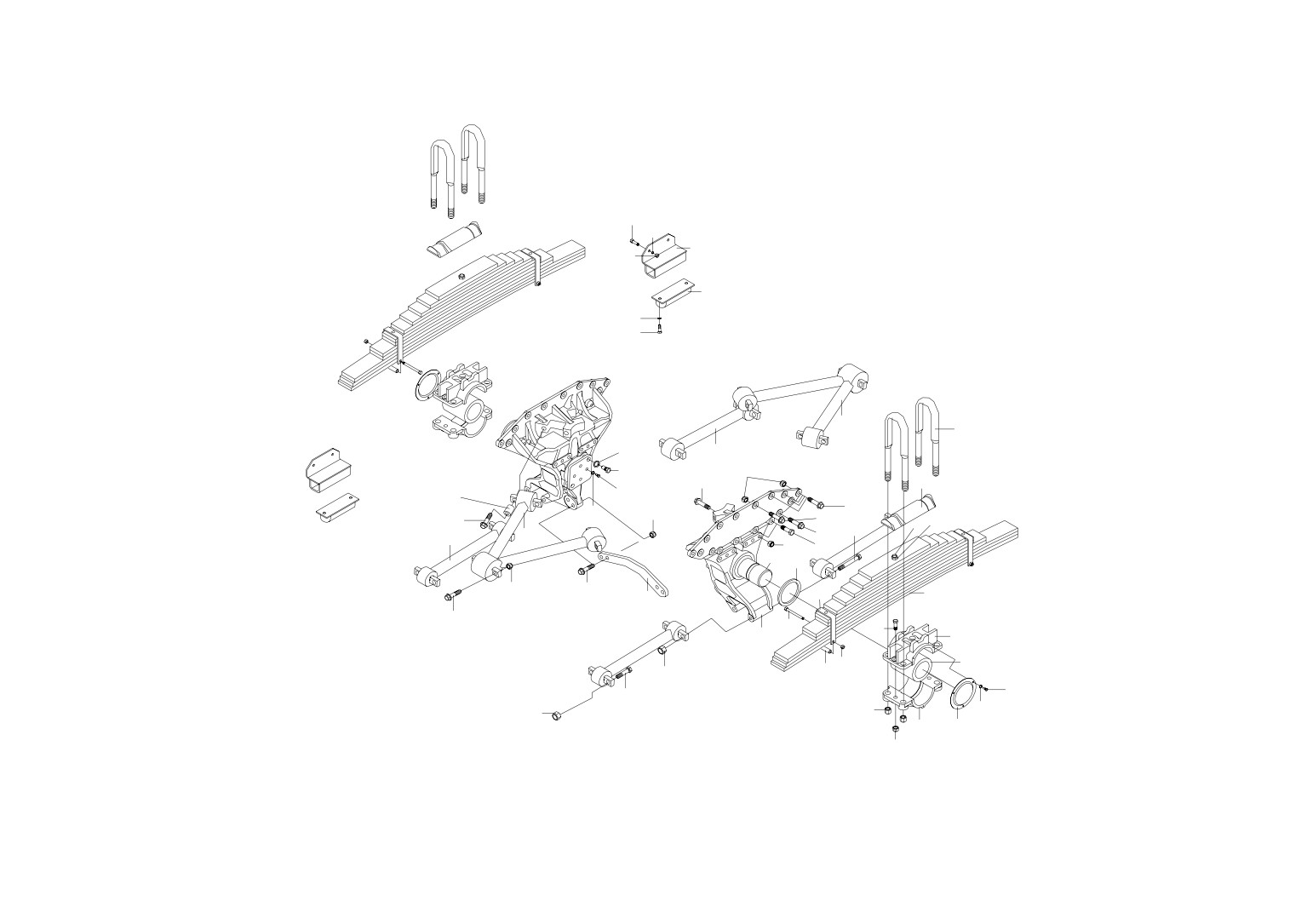

图 70 后悬架

～180～

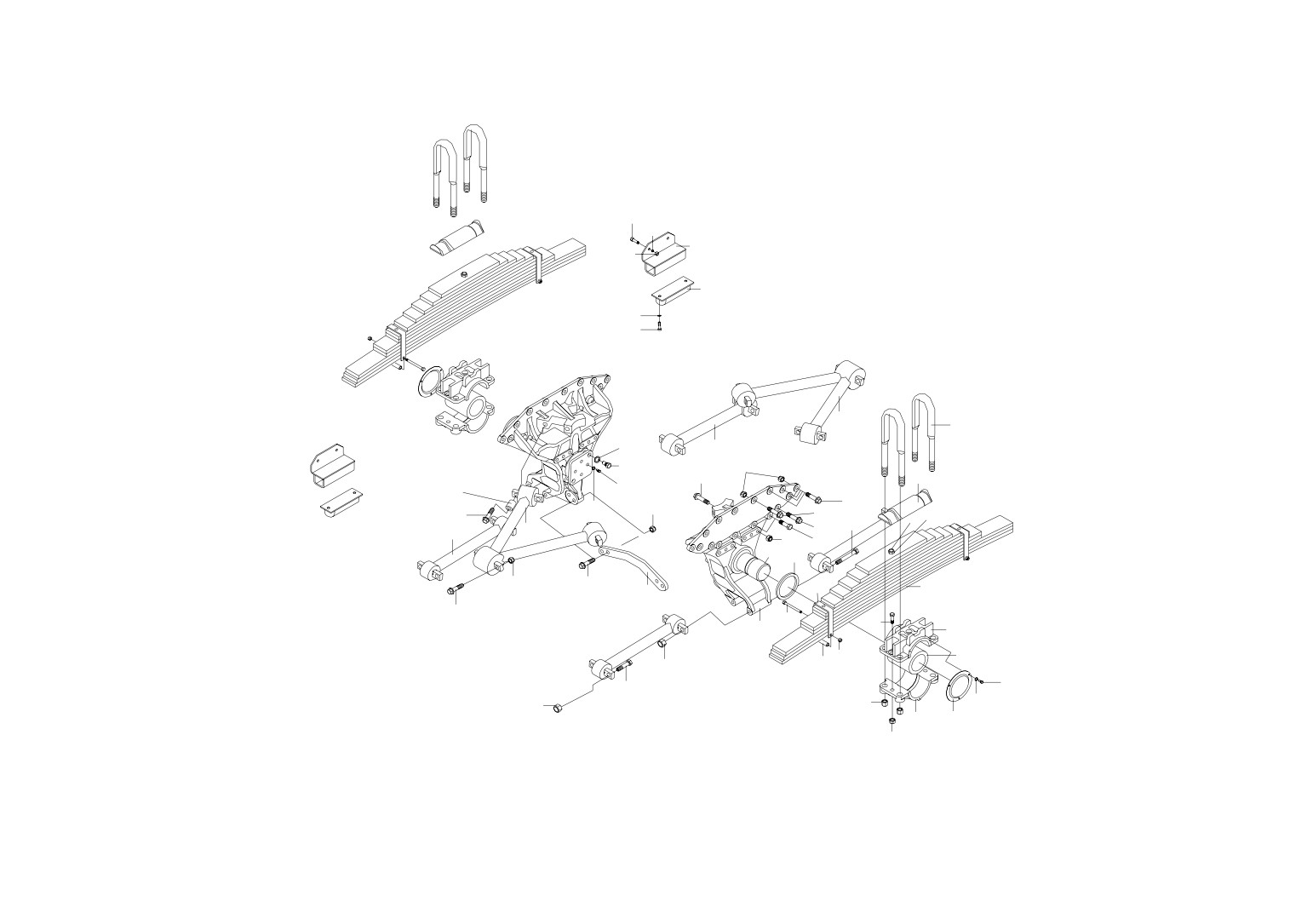

70、后悬架

标号零件号

零件名称

数量

标号零件号

零件名称

数量

38

Q40324

弹簧垫圈

4

23

2918015-260

平衡悬架支架带钢丝螺套总成

2

2918016-260

支架-平衡悬架

2

39

CQ15122100T

六角头导颈螺栓

8

22X1.5X20

钢丝螺套

8

40

2919511-242

六角头法兰面螺栓

4

24

T32720TF2

spl 六角小法兰面防松螺母

12

41

T32724TF2

spl 六角小法兰面防松螺母

4

25

2918516-260

螺栓

12

42

2919010-260

前下反作用杆带橡胶接头总成

2

26

CQ1511845TS

六角头导颈螺栓

8

43

T32724TF2

spl 六角小法兰面防松螺母

8

27

Q1851855T

六角头凸缘螺栓

4

44

CQ1512495T

六角头导颈螺栓

8

28

2918512-242

螺栓

4

45

T32724TF2

spl 六角小法兰面防松螺母

4

29

T32718TF2

spl 六角小法兰面防松螺母

20

46

2919161-242

螺栓

4

30

2918511-242

螺栓

16

47

2919020-260

后下反作用杆带橡胶接头总成

2

31

2919519-260

垫片-反作用杆接头总成

8

48

2912435-242

限位支架总成-中桥左侧(后桥右侧)

4

32

2919172A260

连接板

1

2912455-242

限位底板及焊接螺母总成-中左后右

4

33

2905521-20A

螺栓

4

2912437-242

限位连接板-中桥左侧（后桥右侧）

4

34

T32720TF2

spl 六角小法兰面防松螺母

4

49

Q34012T

六角螺母

8

35

CQ1511640T

六角头导颈螺栓

8

50

CQ1501245T

六角头导颈螺栓

8

36

Q40316

弹簧垫圈

8

51

Q40312

弹簧垫圈

16

37

CQ1512445T

六角

桥右侧

4

～181～

50

51

48

49

52

51

53

13

8

37

47

38

29

25

9

35

31

30

36

34

39

28

46

3 4

27

42

12

24

26

22

18

41

33

2

1

32

40

6

11

23

17

7

16

45

5

44

21

43

10

20

15

19

14

图 70 后悬架

～182～

70、后悬架

标号零件号

零件名称

数量标号零件号

零件名称

数量

53 CQ1501230T

六角头导颈螺栓

8

～183～

50

51

48

49

52

51

53

13

8

37

47

38

29

25

9

35

31

30

36

34

39

28

46

3 4

42

12

27

24

26

22

18

41

33

2

1

32

40

6

11

23

17

7

16

45

5

21

44

43

10

20

15

19

14

图 70 后悬架

～184～

71、前轴及转向横拉杆

标号零件号

零件名称

数量

标号零件号

零件名称

数量

3000010-448

前轴总成

1

12

3001047-4E

盖板-转向节主销孔

4

1

3001011-242

前轴

1

13

Q40308

弹簧垫圈

8

2

3001041-4E

垫圈-前轴转向节

2选

14

CQ1500814

螺栓-转向节主销孔盖板

8

3001042-4E

垫圈-前轴转向节

2择

15

Q5510832

键

3

3001043-4E

垫圈-前轴转向节

2其

16

3001032-174

右转向节臂

1

3001049-4E

垫圈-前轴转向节

2二

17

3001031-174

左转向节臂

1

3

329910A-1

止推轴承-转向节

2

18

CQ38736

螺母

3

4

3001026-4E

衬套-转向节

4

19

Q5006070

开口销

3

5

3001020B1H

右转向节及衬套总成

1

20

3001034A1H

转向节上臂

1

3001022B1H

右转向节

1

21

CQ70001

滑脂嘴总成

4

6

3001015B1H

左转向节及衬套总成

1

22

CQ34116

螺母-转向节止柱

2

3001021B1H

左转向节

1

23

3001036-4E

止柱-转向节

2

7

3001044-4E

主销-转向节

2

A

3003050-174

转向横拉杆总成

1

8

3001046-4E

楔形锁销

2

24

3003054-174

转向横拉杆

1

9

Q40314

弹簧垫圈

2

25

3003056-1H

环箍-转向拉杆

2

10

CQ34014

螺母-楔形锁销

2

26

3003060-1H

右接头总成-转向横拉杆

1

11

3001048-4E

垫密片

杆

1

～185～

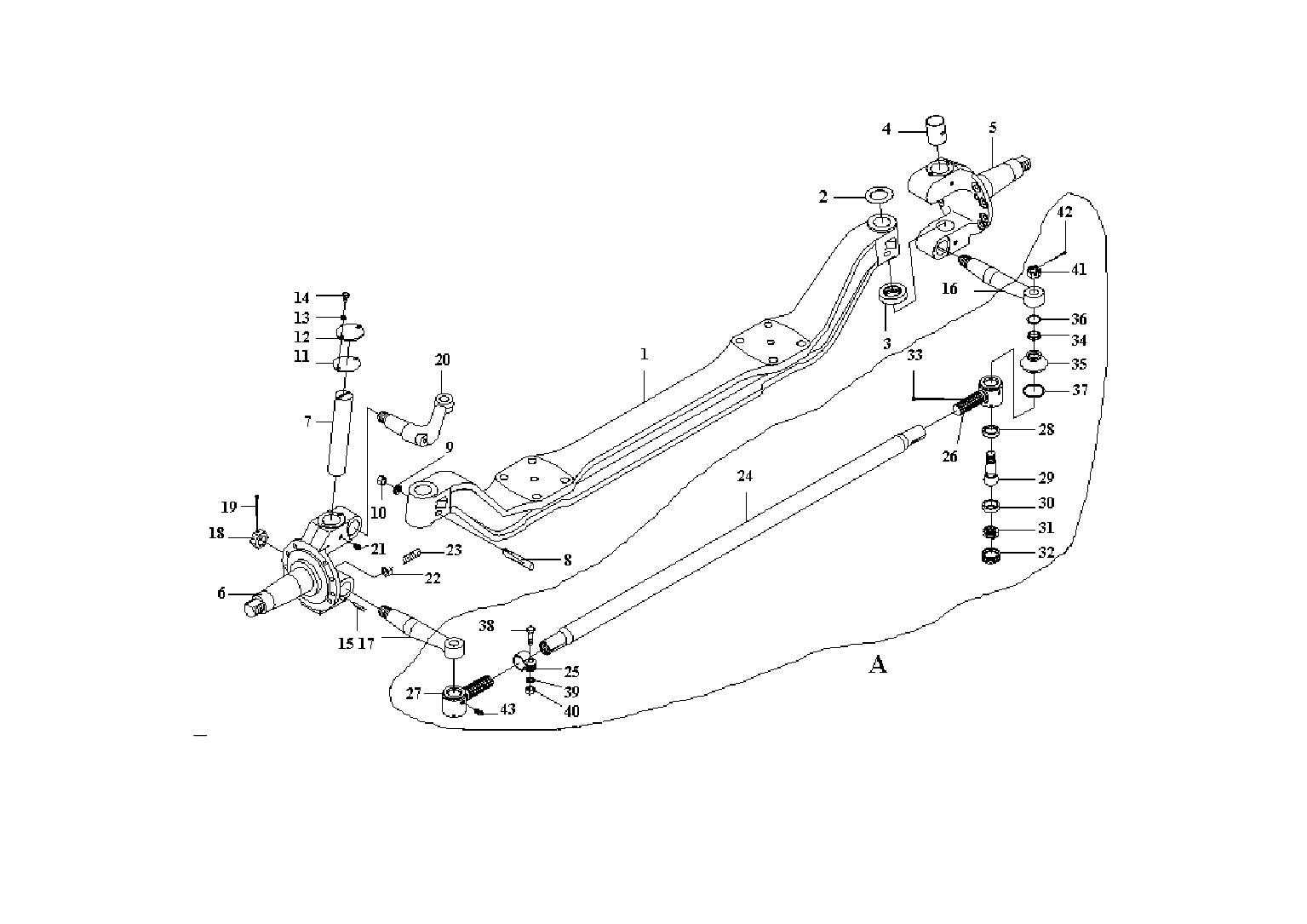

图 71 前轴及转向横拉杆

～186～

71、前轴及转向横拉杆

标号零件号

零件名称

数量

标号零件号

零件名称

数量

27

3003055-1H

左接头总成-转向横拉杆

1

43

CQ70001

滑脂嘴

2

3003061-1H

左接头-转向横拉杆

1

28

3003067-1H

上球头碗-转向拉杆接头

2

29

3003032-1H

球头销

2

30

3003066-1H

下球头碗-转向拉杆接头

2

31

3003068-01

弹簧-转向横拉杆

2

32

3003069-1H

螺塞-转向拉杆接头

2

33

Q5005080

开口销

2

34

3003074-4E

固定套-转向拉杆接头密封罩

2

35

3003071-1H

密封罩-转向拉杆接头

2

36

3003077-4E

上弹簧-转向拉杆接头密封罩

2

37

3003076-4E

下弹簧-转向拉杆接头密封罩

2

38

CQ1501460

螺栓

2

39

Q40314

弹簧垫圈

2

40

CQ34014

螺母

2

41

CQ38722

螺母-球头销

2

42

Q5005045

开口销

～187～

图 71 前轴及转向横拉杆

～188～

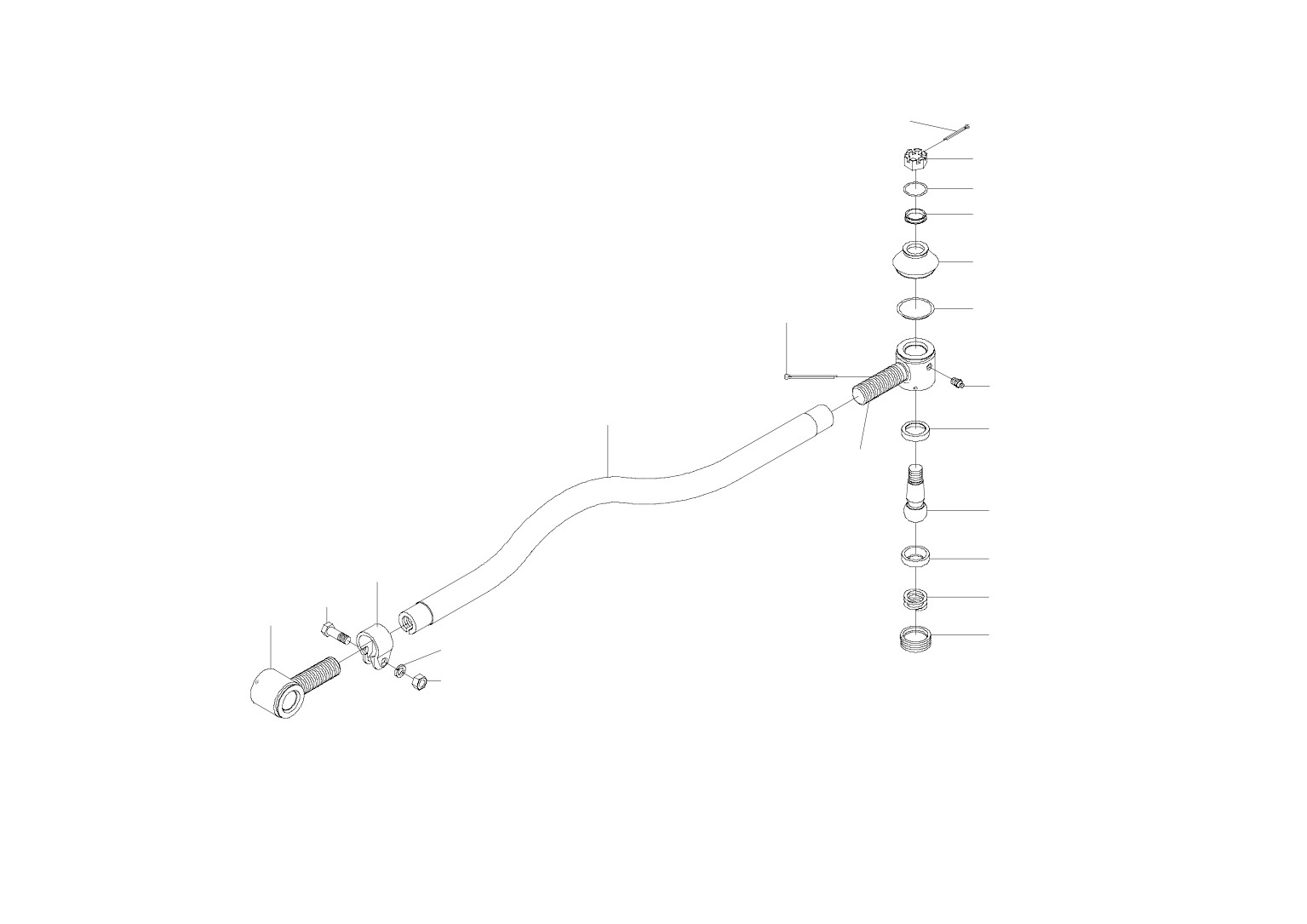

72、转向纵拉杆

标号零件号

零件名称

数量

标号零件号

零件名称

数量

3003010-367

转向纵拉杆总成

1

16

Q40314

弹簧垫圈

2

1

3003016-367

转向纵拉杆

1

17

CQ34014

螺母

2

2

3003056-1H

环箍-转向拉杆

2

18

CQ38722

螺母-球头销

2

3003025-1H

接头总成-转向纵拉杆

2

19

Q5005045

开口销

2

3

3003024-1H

接头-转向纵拉杆

2

4

3003067-1H

上球头碗-转向拉杆接头

2

5

3003032-1H

球头销

2

6

3003066-1H

下球头碗-转向拉杆接头

2

7

3003068-01

弹簧-转向横拉杆

2

8

3003069-1H

螺塞-转向拉杆接头

2

9

Q5005045

开口销

2

10

3003074-4E

固定套-转向拉杆接头密封罩

2

11

3003071-1H

密封罩-转向拉杆接头

2

12

3003077-4E

上弹簧-转向拉杆接头密封罩

2

13

3003076-4E

下弹簧-转向拉杆接头密封罩

2

14

CQ70001

滑脂嘴

2

15

CQ1501460

螺栓

～189～

19

18

12

10

11

9

13

14

1

4

3

5

6

2

15

7

3

8

16

17

图 72 转向纵拉杆

～190～

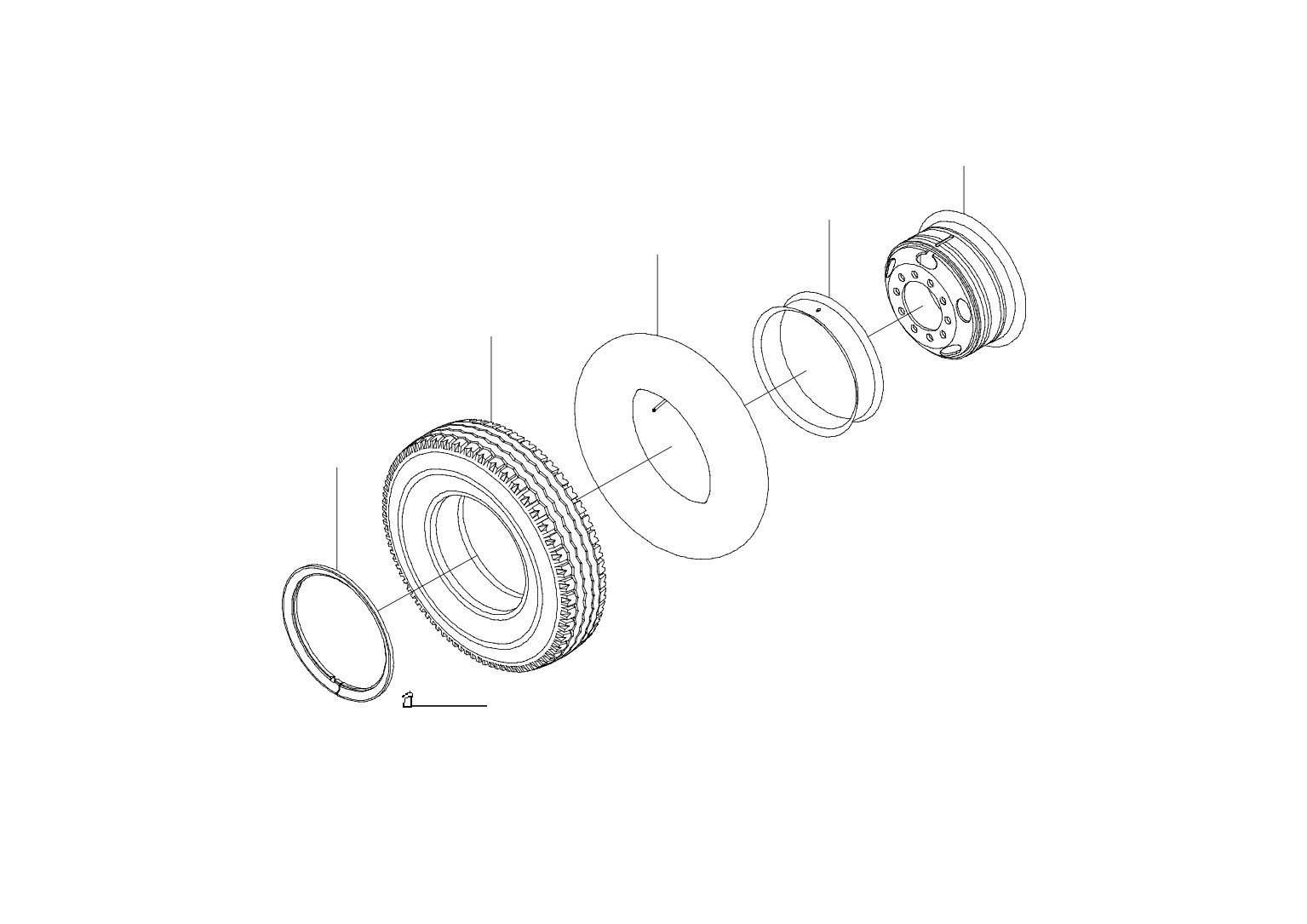

73、车轮与轮胎

标号零件号

零件名称

数量标号零件号

零件名称

数量

3101010A174 车轮与轮胎总成

11

1

3101015-174

8.5-20 车轮轮辋及轮辐总成

11

2

外胎-12.00R20 18 层级子午线轮胎

11

3

3106010-316

内胎-12.00R20 18 层级子午线轮胎

11

4

垫带-12.00R20 18 层级子午线轮胎

11

5

3101027-174

弹性挡圈-8.5-20 车轮

11

6

3101050-174

车轮平衡块总成

按需

3101055-174

车轮平衡块总成

按需

3101060-174

车轮平衡块总成

按需

3101065-174

车轮平衡块总成

按需

3101070-174

车轮平衡块总成

按需

～191～

1

4

3

2

5

6

图 73 车轮及轮胎

～192～

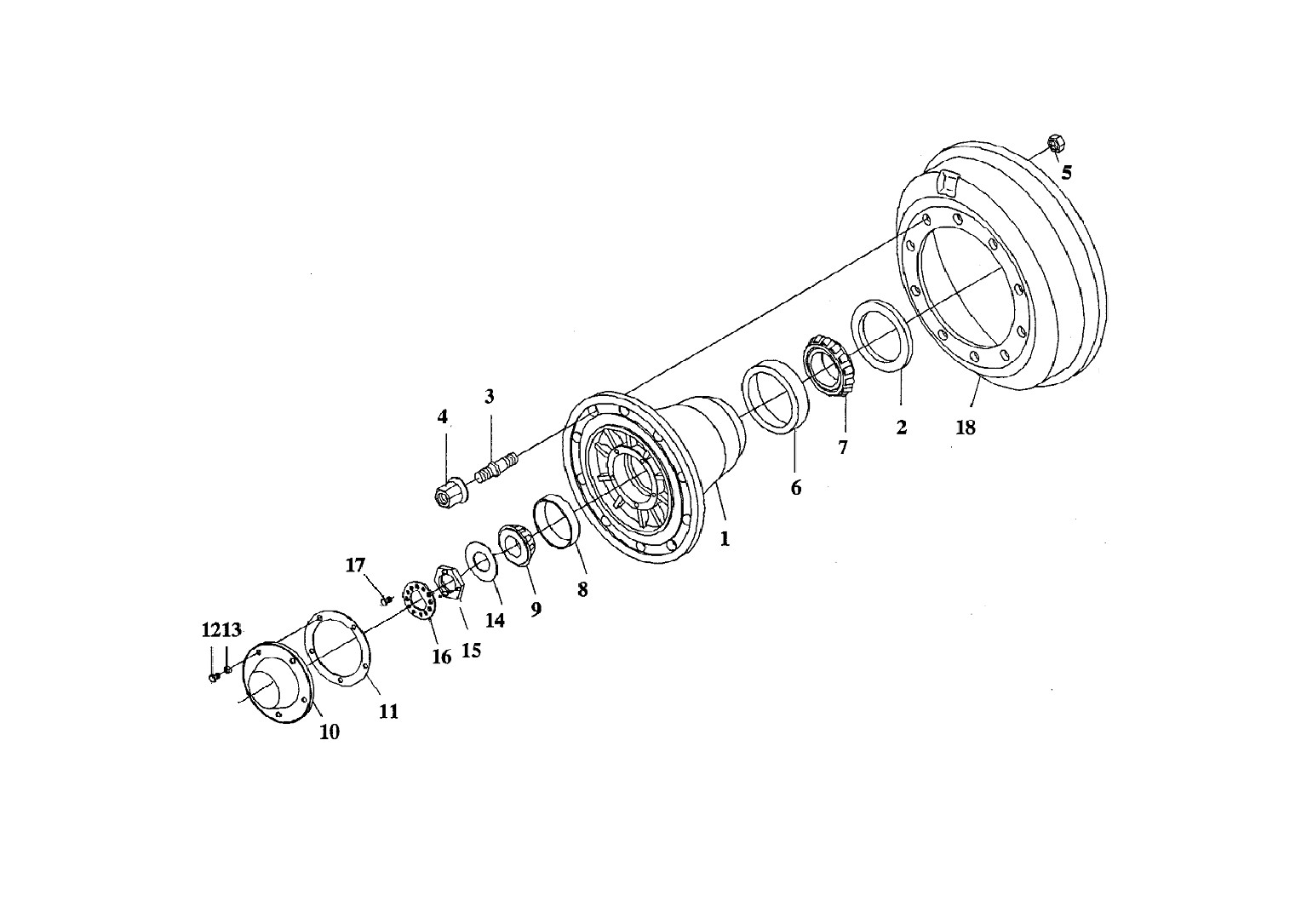

74、前轮轮毂及制动鼓

标号零件号

零件名称

数量

标号零件号

零件名称

数量

3103010B1H

前轮轮毂总成

2

15

3001061-367

调整螺母—转向节轴颈

2

1

3103011B1H

前轮轮毂

2

16

3001064-A0S

锁紧垫圈-转向节轴颈锁紧螺母

2

2

3103045-4E

油封总成

2

17

3001066-A0S

螺钉及波形垫片-调整螺母

2

3

3103051-4EB1

柱螺栓—前轮毂

20

18

3501571-4E

前制动鼓

2

4

3103070-4E

车轮螺母与垫圈总成

20

5

CQ36120T

六角厚螺母

20

30314B

内轴承总成—前轮轮毂

2

6

30314B -1

外圈—前轮轮毂内轴承

2

7

30314B -2

内圈总成—前轮轮毂内轴承

2

30311

外轴承总成—前轮轮毂

2

8

30311-1

外圈—前轮轮毂外轴承

2

9

30311-2

内圈总成—前轮轮毂外轴承

2

10

3103066-4E

盖—前轮轮毂

2

11

3103067-4EA1

垫密片—前轮轮毂

2

12

CQ1500816

螺栓—前轮轮毂盖

10

13

Q40308

弹簧垫圈

10

14

3001063-A0S

锁环—

～193～

图 74 前轮轮毂及制动鼓

～194～

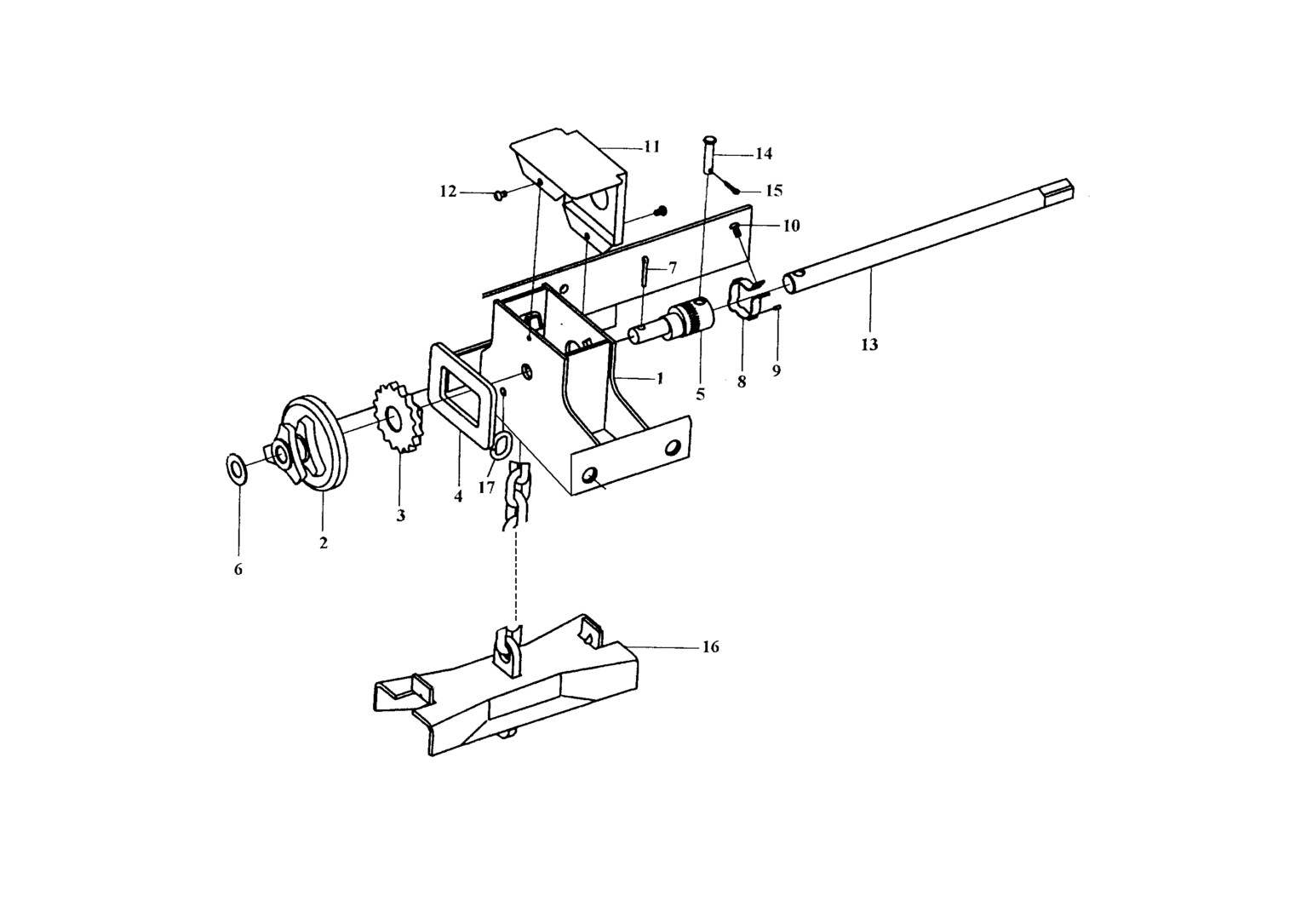

75、备胎升降器

标号零件号

零件名称

数量

标号零件号

零件名称

数量

3105010-242

备胎升降器总成

1

17

3105066-01

链条固定环-备胎升降器

1

1

3105015-242

外壳总成-备胎升降器

1

2

3105034-01

链轮-备胎升降器

1

3

3105036-01

主动齿轮-备胎升降器

1

4

3105038-01

自锁板

1

5

3105041-01

轴-备胎升降器

1

6

3105039-01

垫圈

按需

7

Q5004020

开口销

1

8

3105042-01

滚针固定盖-备胎升降器

1

9

3105043-01

滚针

2

10

Q2140510

螺钉

1

11

3105044-01

盖-备胎升降器

1

12

Q214058

螺钉

2

13

3105046-01

接杆-备胎升降器摇把

1

14

Q5100838

平头销

1

15

Q5003012

开口销

1

16

3105050-4E

备胎

～195～

图 75 备胎升降器

～196～

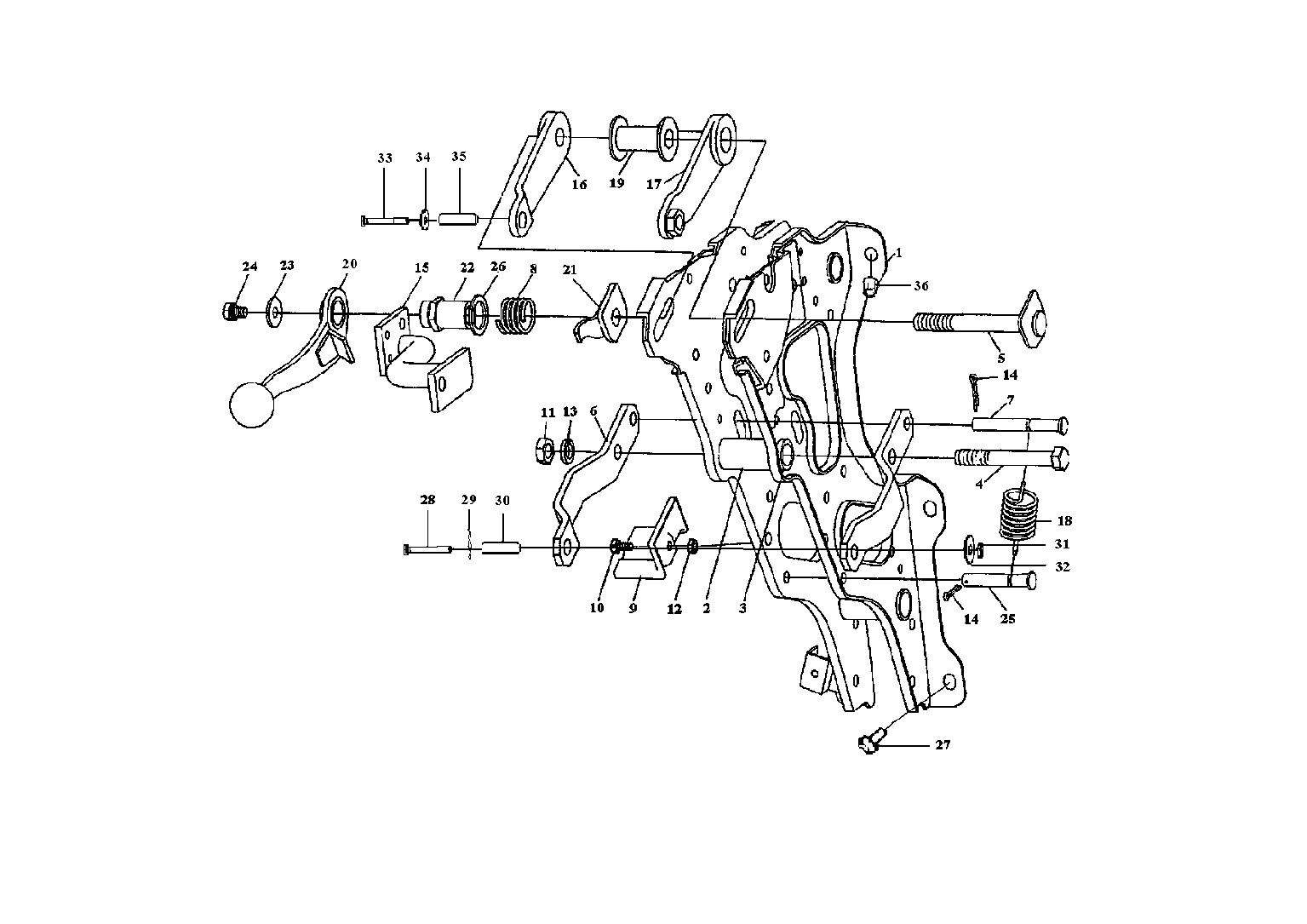

76、转向柱支架

标号零件号

零件名称

数量

标号零件号

零件名称

数量

3403010-240

转向柱支架及铰链总成

1

5

3403030-15

螺栓及垫片总成

1

1

3403015-240

转向柱支架总成

1

6

3403033-15

杆

2

3403011-15

左转向柱支架

1

7

3403034-15

销钉

1

3403012-15

右转向柱支架

1

8

3403036-15

螺旋弹簧

1

3403017-15

离合器踏板限位片

1

9

3403037-15

护板

1

Q36406

焊接方螺母

7

10

CQ1500612

螺栓

1

Q36408

焊接方螺母

3

11

CQ35012

螺母

1

3403019-15

支架

1

12

CQ39606

六角法兰面螺母

1

3403021-15

A板

1

13

Q40310

弹簧垫圈

1

3403022-15

B板

1

14

Q50110

锁销

2

3403027-15

波形垫片

1

15

3403055-15

转向柱支柱总成

1

2

3403013-15

管A

1

3403056-15

杆

1

3403014-15

管B

2

3403057-15

A板

1

3

3403023-15

套

1

3403058-15

B板

1

3403024-15

套

1

16

3403050-15

左杆总成

1

3403026-15

套

1

17

3403060-15

右杆总成

1

4

CQ1601290

螺栓

2

～197～

图 76 转向柱支架

～198～

76、转向柱支架

标号零件号

零件名称

数量

标号零件号

零件名称

数量

3403066-15

垫片

2

29

3403027-15

波形垫片

1

CQ35112

螺母

1

30

3403053-15

套

1

18

3403074-15

螺旋弹簧

1

31

Q40312

弹簧垫圈

1

19

3403075C116

套及垫片总成

1

32

CQ34012

六角螺母

1

3403076-15

套

1

33

CQ1511260

六角头导颈螺栓

1

3403078-15

垫片

2

34

Q40312

弹簧垫圈

1

20

3403090-240

锁止手柄总成

1

35

3403052-15

套

1

21

3403095-15

垫片及限位片总成

1

36

CQ39610

六角法兰面螺母

2

3403096-15

垫片

1

3403097-15

限位片

1

22

3403098-15

螺母

1

23

Q40208

垫圈

1

24

CQ1480814A

组合螺栓

1

25

3403108-15

销钉

1

26

3403109-15

垫片

1

27

CQ1460820

组合螺栓

4

28

CQ15112100

六角

～199～

图 76 转向柱支架

～200～

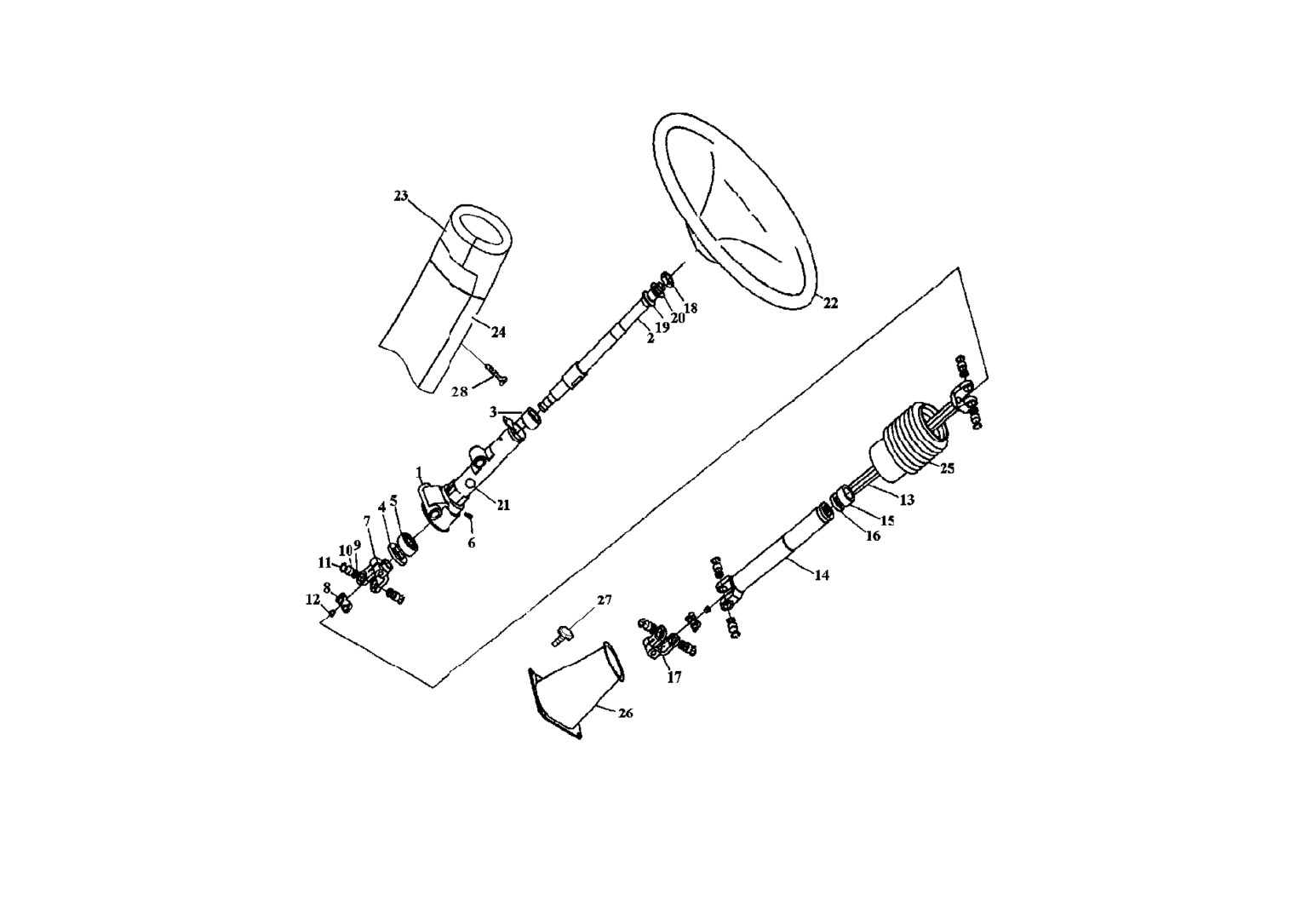

77、转向盘及转向传动装置

标号零件号

零件名称

数量

标号零件号

零件名称

数量

3404010-15

转向轴及传动轴总成

1

6

CQ1500514

螺栓

1

3404015-15

转向柱管及支架总成

1

7

3404032-15

万向节叉

1

1

3404011-15

转向柱管下支架

1

8

3404031-15

十字轴

2

3404013-15

转向柱管

1

9

3404033-15

十字轴油封

8

3404016-15

点火锁开关支架

1

10

3404040-15

滚针轴承总成

8

3404017-15

支承套

1

11

3404041-15

孔用弹性挡圈

按

3404018-15

转向柱上支架

1

3404042-15

孔用弹性挡圈

3404019-15

夹紧支架

1

3404043-15

孔用弹性挡圈

3404020-15

转向轴总成

1

3404044-15

孔用弹性挡圈

需

2

3404021-15

转向轴锁止套

1

12

3404022-15

螺塞

2

3404026-15

转向轴

1

3404033-01

螺栓

2

3404025-15

转向轴上轴承总成

1

3404049-15

垫片

2

3

3404027-15

轴承座套

1

13

3404030-15

传动轴及万向节总成

1

3404028-15

外圈

1

3404034-15

万向节叉

1

3404029-15

滚子及保持架

1

3404039-15

传动轴

1

4

3404023-15

锁紧螺母

1

14

3404035-15

滑动套与万向节叉总成

1

5

180204

球轴

1

～201～

图 77 转向盘及转向传动装置

～202～

77、转向盘及转向传动装置

标号零件号

零件名称

数量

标号

零件号

零件名称

数量

3404037-15

管

1

3404038-15

万向节叉

1

3404054-15

堵盖

1

15

3404046-15

防尘罩

1

16

3404047-15

防尘圈

1

17

3404048-15

万向节叉

1

18

CQ35120

螺母

1

19

Q40120

平垫圈

1

20

Q40420

弹簧垫圈

1

21

3404053-15

密封盖

1

22

3402010-240

转向盘及按钮总成

1

23

3403061-240

左转向柱护套

1

24

3403062-240

右转向柱护套

1

25

3403049-15

防尘罩

1

26

3403051K1H

转向柱下护套

1

27

CQ1460820

组合螺栓

4

28

Q2710525

十字

～203～

图 77 转向盘及转向传动装置

～204～

78、动力转向管路

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

3411010-50A

动力转向器总成

1

12

3406046-367

转向管路支架

1

2

3403016-367

转向器托架

1

13

CQ1500825

六角头导颈螺栓

2

3

CQ1512050T

六角头导颈螺栓

4

14

Q40308

弹簧垫圈

2

4

Q40320

弹簧垫圈

4

Q40108

垫圈

2

5

CQ1501650

六角头导颈螺栓

6

15

CQ34008

六角螺母

2

6

Q40316

弹簧垫圈

6

16

3406117A8E

直通弯接头-低压管

1

7

CQ34016

六角螺母

6

CQ35320

六角较扁螺母

1

8

3406405-367

第一回油管总成

1

17

3406440A367

第二回油管总成

1

1104266-77

保护圈-回油管

2

18

3406028C05

双管夹盖

1

9

3406030A367

高压软管总成

1

3406029C05

低双管夹

1

3406321A8E

组合密封垫圈

2

CQ1500845

六角头导颈螺栓

1

3406021-91

空心螺栓

1

Q40308

弹簧垫圈

1

3406322A8E

组合密封垫圈

2

CQ34008

六角螺母

1

3406022-91

空心螺栓

1

19

3408010A8E

动力转向油罐总成

1

10

3506426-240

箍带支座

2

20

CQ1500816

六角头导颈螺栓

4

3506427-240

箍带卡扣

2

21

Q40308

弹簧垫圈

4

11

T67417246

塑料箍

1

～205～

19

17

20

22

21

16

13 12

24

23

11

25

18

14

27

15

26

10

9

3

7

4

8

6

5

2

1

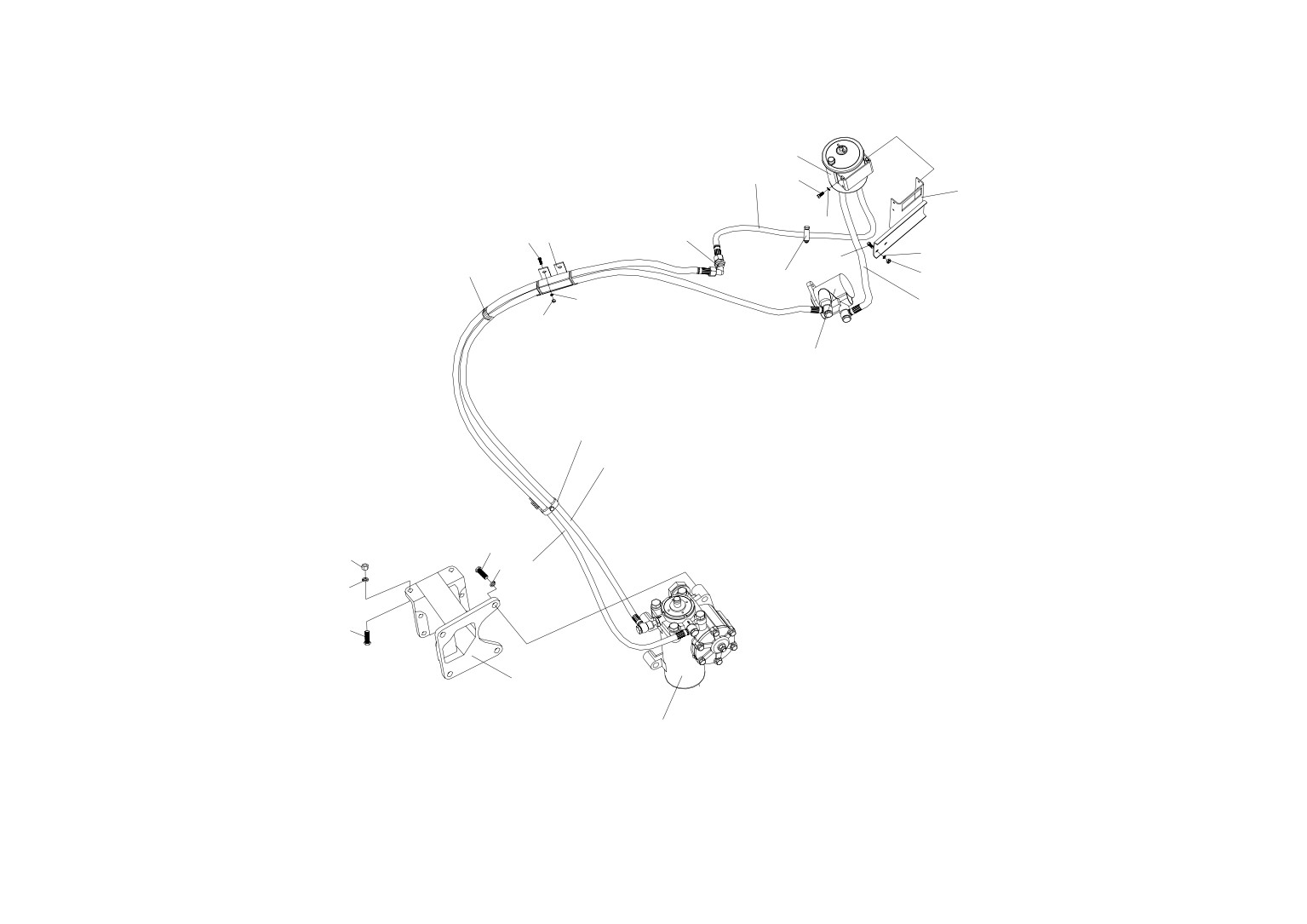

图 78 动力转向管路

～206～

78、动力转向管路

标号零件号

零件名称

数量标号零件号

零件名称

数量

23 CQ1501025

六角头导颈螺栓

3

24 Q40310

弹簧垫圈

3

25 CQ34010

六角螺母

3

26

3407020-A367 动力转向油泵总成

1

3407024-26D

密封垫-动力转向油泵

1

Q1841030

六角头凸缘螺栓

2

27

3406010-483

进油管总成

1

3406321A8E

组合密封垫圈

2

3406021-91

空心螺栓

1

3406424-242

接头-油泵出油口

1

～207～

19

17

20

22

21

16

13 12

24

23

11

25

18

14

27

15

26

10

9

3

7

4

8

6

5

2

1

图 78 动力转向管路

～208～

79、前轮制动器

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

Q5006035

开口销

2

16

Q5101438

平头销

2

2

3501158-A3S

垫圈—制动凸轮

2

17

CQ1500610

六角头导颈螺栓

16

3

CQ1500816

六角头导颈螺栓

2

18

3501031-4E

前制动左上（右下）挡尘盘

2

4

Q40308

弹簧垫圈

2

19

3501032-4E

前制动左下（右上）挡尘盘

2

5

Q40108

垫圈

2

20

3501035-242

前左制动支架总成

1

6

3501033-242

支架

2

3501040-242

前右制动支架总成

1

7

Q40306

弹簧垫圈

20

21

3501086-4E

蹄片轴挡板

2

8

CQ1500620

六角头导颈螺栓

4

22

3501087-4E

锁片-蹄片轴挡板紧固螺栓

2

9

3501127-242

前左制动凸轮支架

1

23

CQ1501016

六角头导颈螺栓

2

3501128-242

前右制动凸轮支架

1

24

3501436-4E

回动弹簧—前制动蹄片

2

10

3501038-242

防松螺栓

8

25

3501375-4E

前左上(右下)制动蹄片带滚轮总成

2

11

3501156-01

调整垫圈

4

26

3501380-4E

前左下(右上)制动蹄片带滚轮总成

2

12

3501205-242

前左制动调整臂总成

1

27

3501151-242

前左制动凸轮

1

3501210-242

前右制动调整臂总成

1

3501152-242

前右制动凸轮

1

13

Q40114

垫圈

2

28

3501134-4E

凸轮垫圈

2

14

3530010-362

弹簧制动缸带快插接头总成

2

29

3502038-02

防松螺栓

16

15

Q5003025

开口

4

～209～

содержание .. 5 6 7 8 ..
