Самосвал FAW CA 3252 P2K2B1T1A2Z 6х4 2007 г.в. Каталог запчастей - часть 11

8

9

7

6

10

5

4

3

2

1

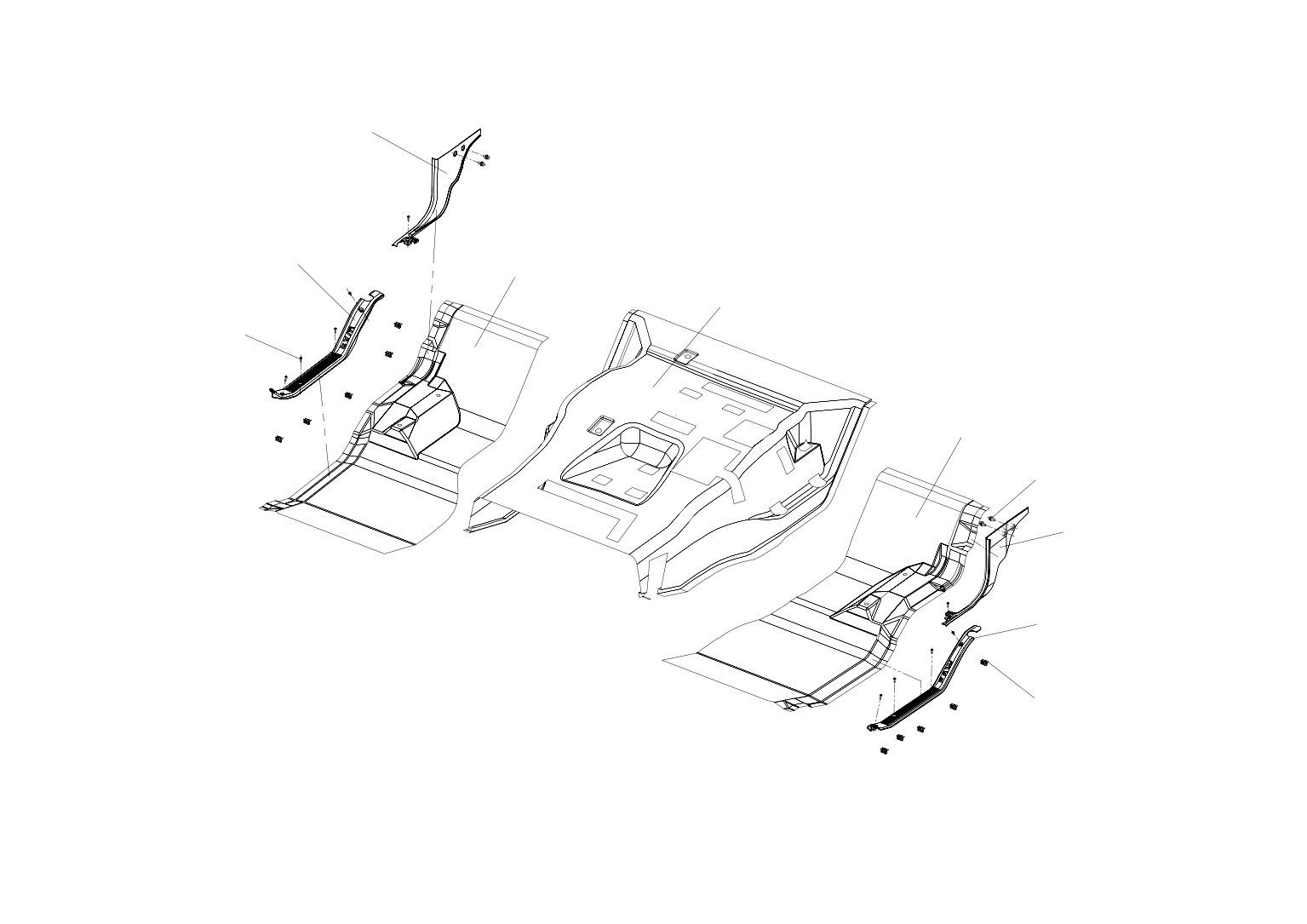

图 112 地毯

～300～

113、前风窗上装饰板

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5201041-242

上装饰板

1

2

5201045-242

密封条总成-上装饰板

1

3 Q2410516

十字槽平圆头螺钉

4

Q40105

垫圈

4

～301～

2

1

4

3

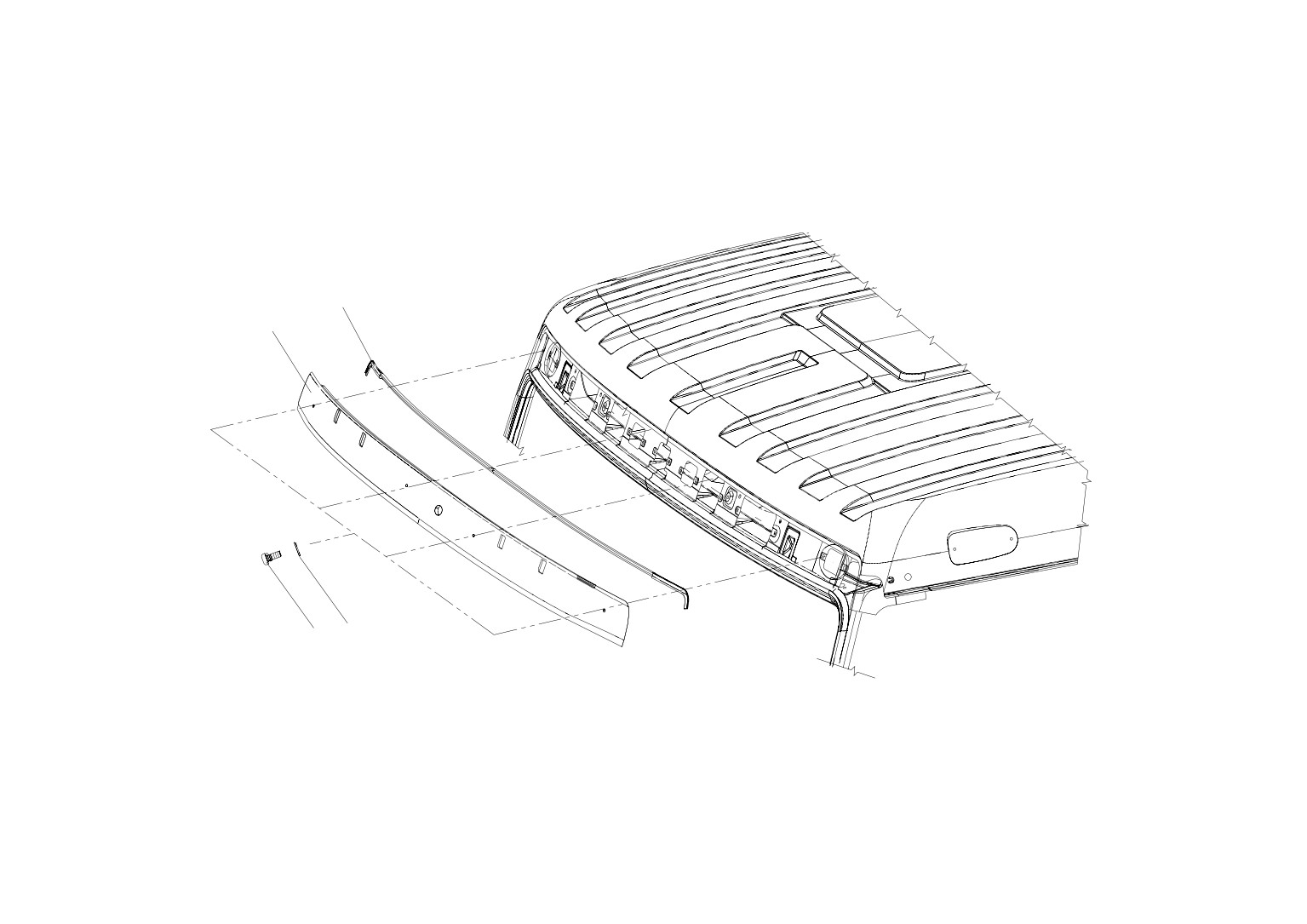

图 113 前风窗上装饰板

～302～

114、前风窗下装饰板

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5201043-A17

下装饰板

1

～303～

1

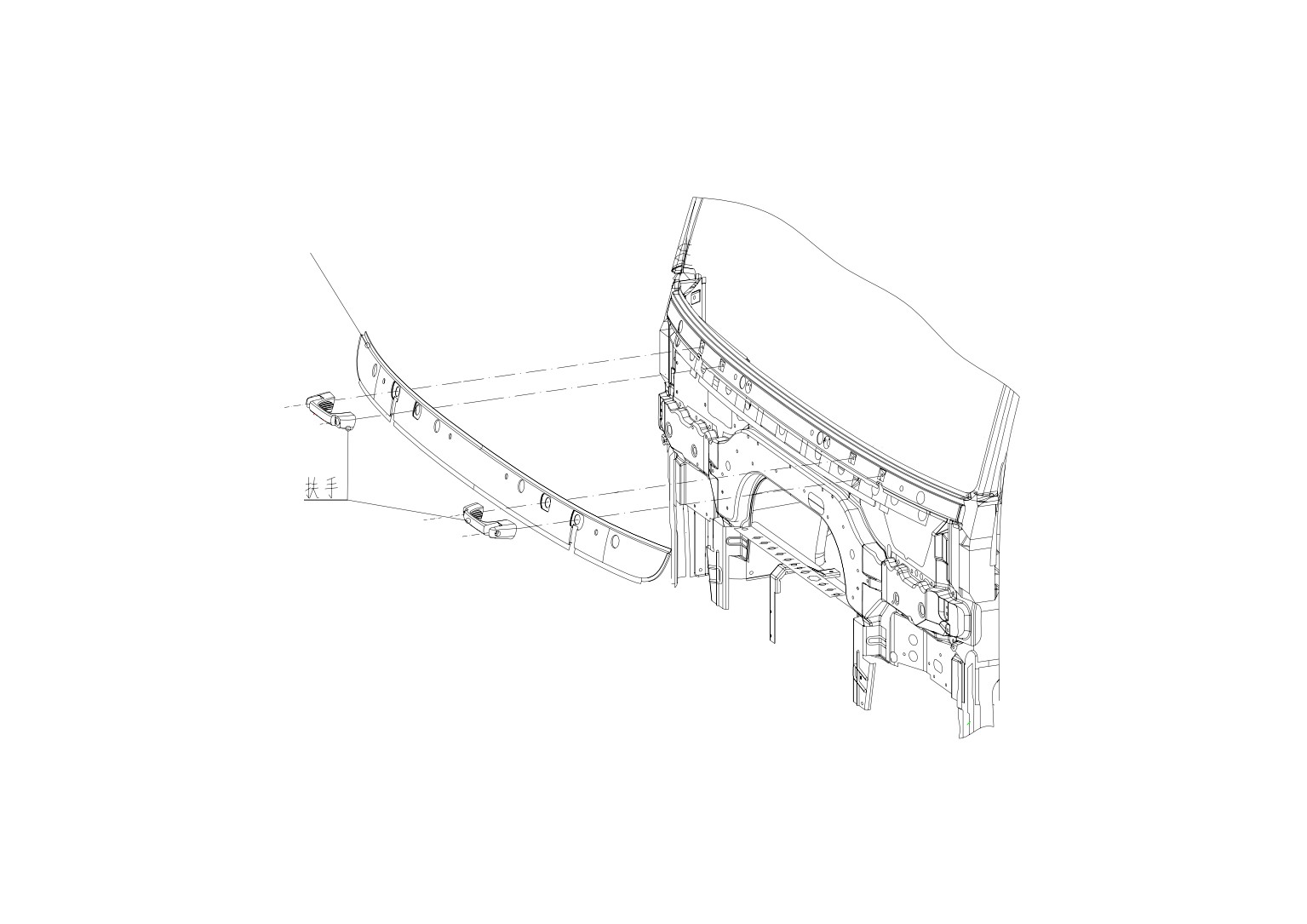

图 114 前风窗下装饰板

～304～

115、风窗上外板密封膜

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5201053-A17

密封膜 C-风窗上外板

2

2

5201051-A17

密封膜 A-风窗上外板

2

～305～

2

1

偒偊ᅸ

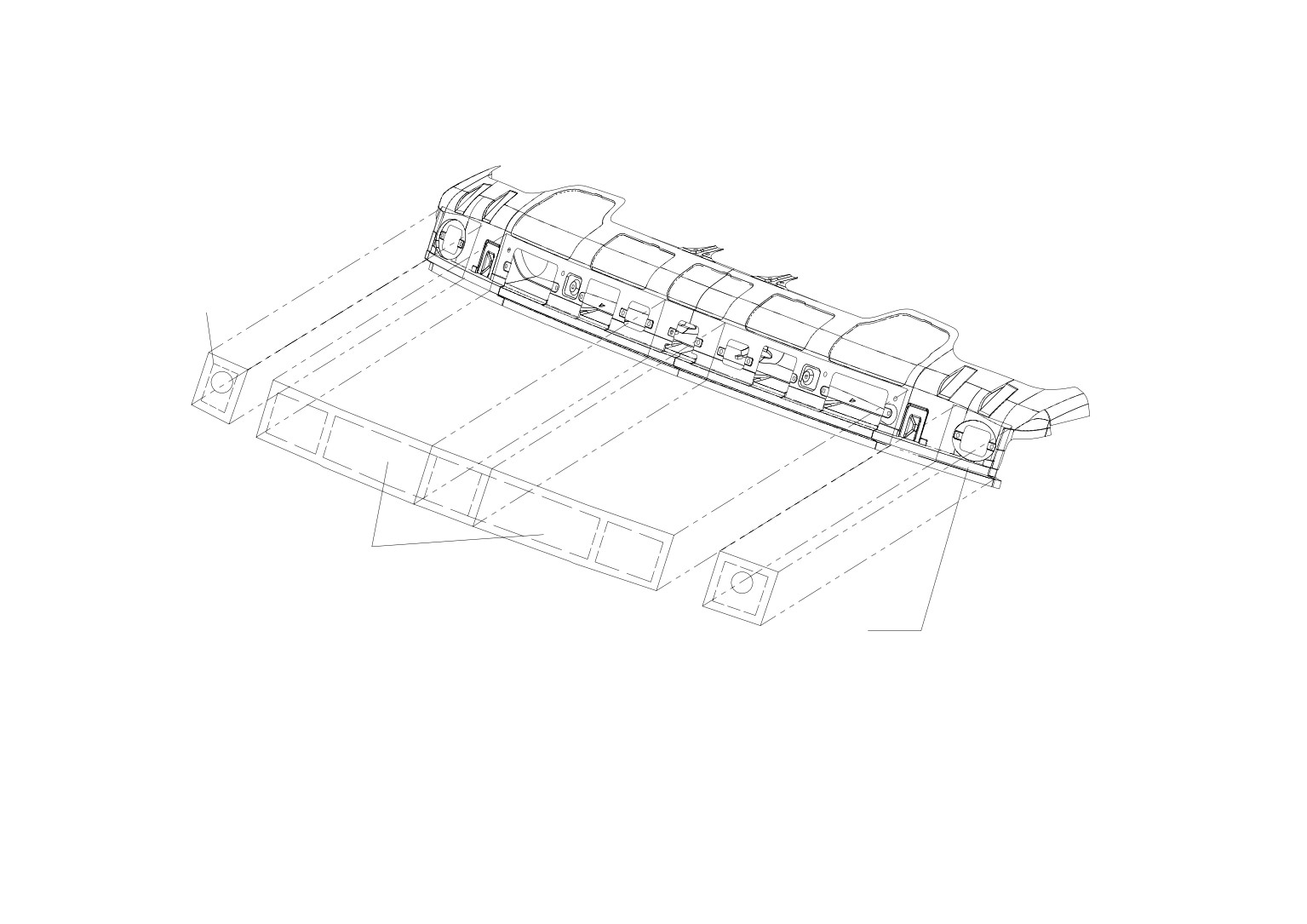

图 115 风窗上外板密封膜

～306～

116、刮水器

标号零件号

零件名称

数量标号零件号

零件名称

数量

5205010-1HB1

刮水器总成

1

～307～

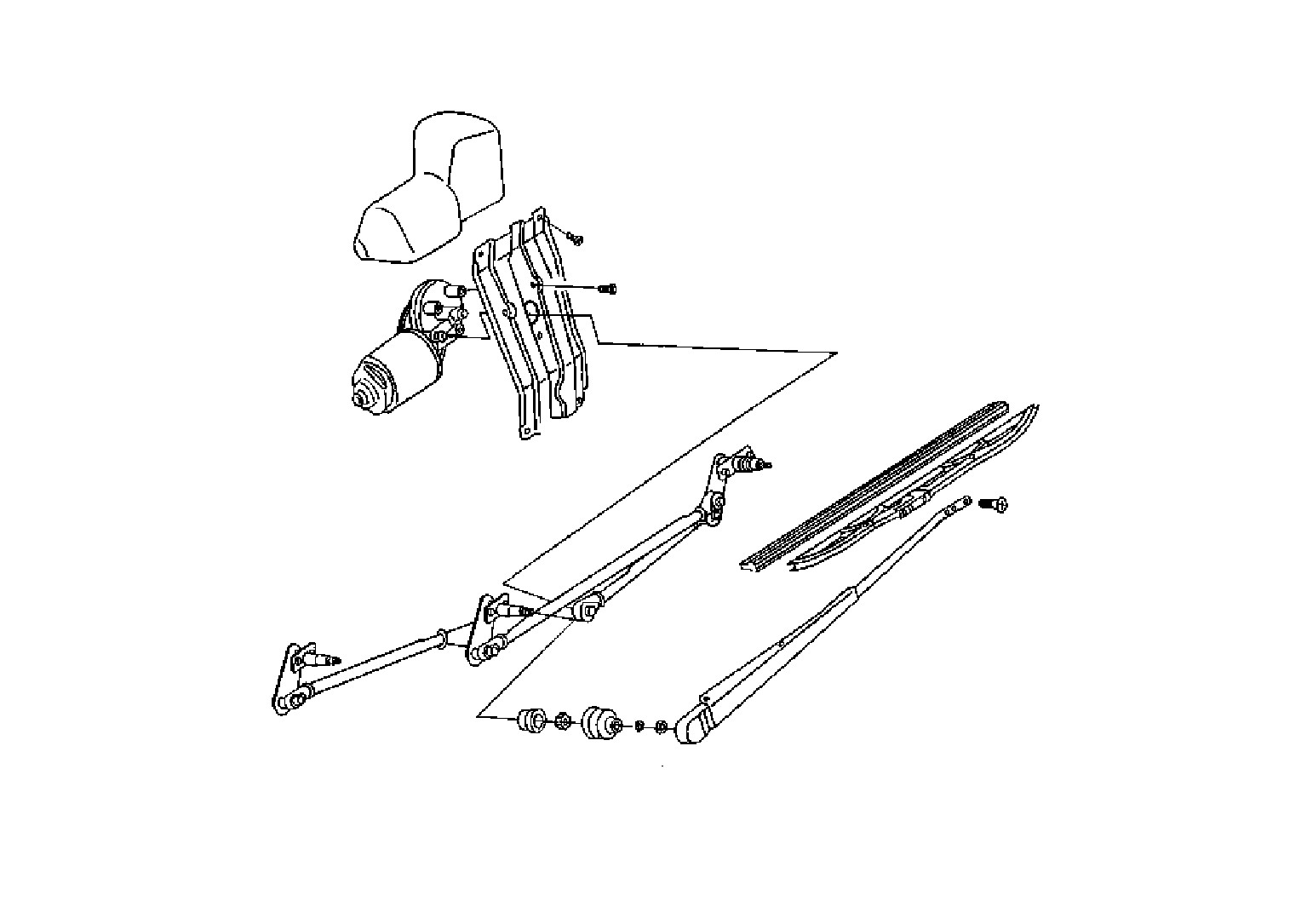

图 116 刮水器

～308～

117、风窗玻璃及密封条

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5206011-1H

前风窗玻璃-区域钢化玻璃

1

5206011-1HJ1 前风窗玻璃-夹层玻璃

1

2

5206015A109 前风窗密封条总成-区域钢化玻璃

1

5206015CA17 前风窗密封条总成-夹层玻璃

1

～309～

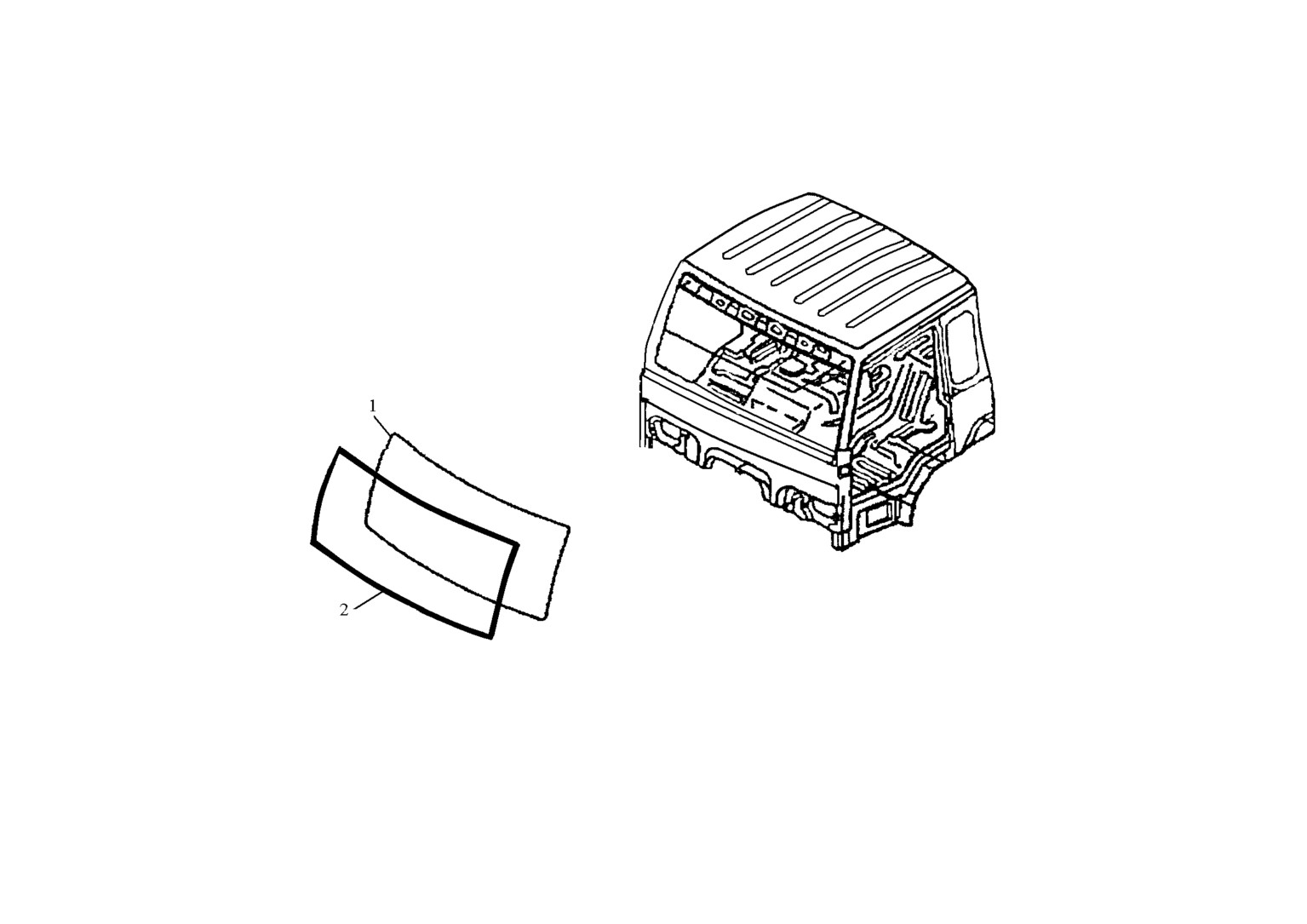

图 117 风窗玻璃及密封条

～310～

118、风窗洗涤器

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5207010A109

风窗洗涤器总成

1

2

5207045A109

风窗洗涤器软管总成

1

3 CQ1460820

组合螺栓

4

～311～

2

1

3

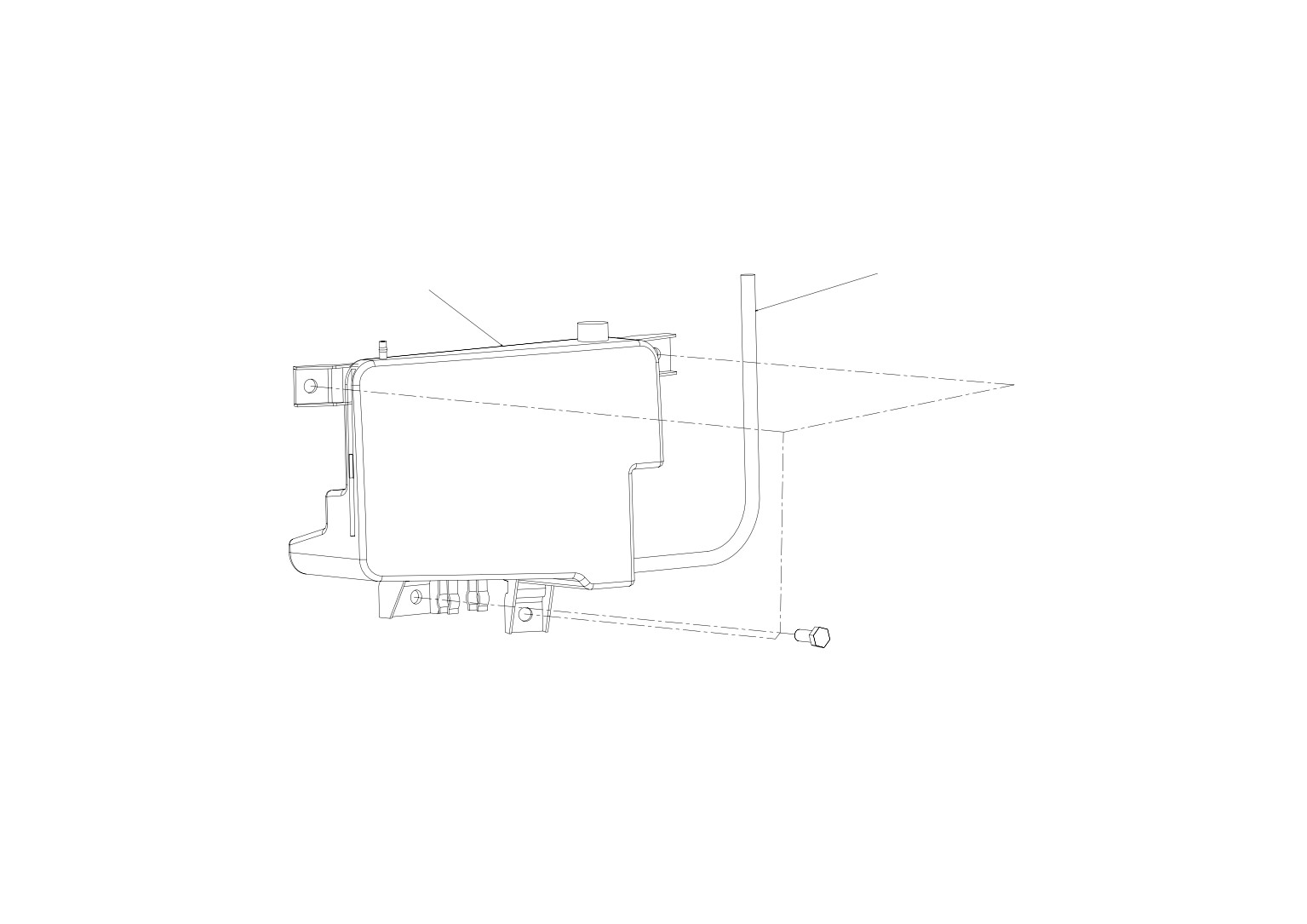

图 118 风窗洗涤器

～312～

119、前侧外板

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5301085-A17

左前侧外板总成

1

5301090-A17

右前侧外板总成

1

2 Q2360820

十字槽平圆头组合螺钉

2

3 CQ1460616

组合螺栓

6

4

5301103-A17

左衬板-前侧外板

1

5301104-A17

右衬板-前侧外板

1

5 Q2360620

十字槽平圆头组合螺钉

6

6

5301106-A17

垫圈 A

2

7

5301107-A17

垫圈 B

2

～313～

1

7

6

2

3

4

5

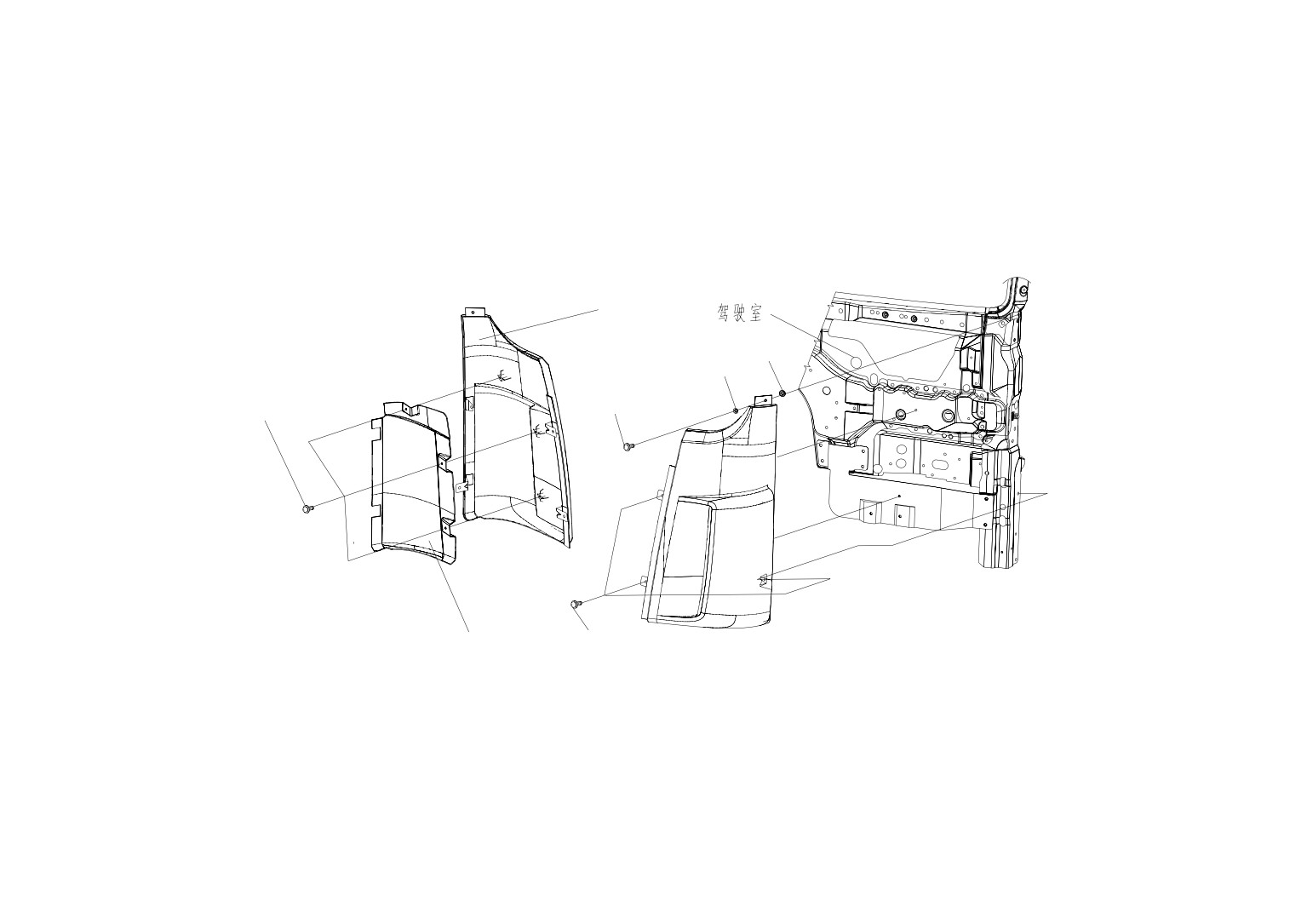

图 119 前侧外板

～314～

120、前围

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

5301022-A17

上密封条-前围外板

1

17

5301030-A17

右侧上密封条总成-前围外板

1

2

5301020-A17

前围外板总成

1

18

5301053-A17

衬套

2

3

5302010-A17

柱销锁总成

1

19

5301054-240

螺钉轴

2

4

5301043-A17

缓冲块-前围外板

2

20

5301027-A17

前标志

1

5

5301025-A17

左侧密封条总成-前围外板

1

6

5301051A109

左铰链

1

7

Q1840616F6

六角头凸缘螺栓

6

8

CQ32606

六角头凸缘锁紧螺母

6

9

5301063AA17

左上支架-气撑杆

1

10

5301065AA17

气撑杆总成

2

11

5301070AA17

下支架总成-气撑杆

2

12

5301064AA17

右上支架-气撑杆

1

13

5301052A109

右铰链

1

14

Q1840616F6

六角头凸缘螺栓

9

15

5301041-A17

通风格栅-前围外板

1

16

5301040-A17

右侧下密封条总成-前围外板

1

～315～

1

2

3

5

4

6

驾驶室

7

扶手

18

8

19

17

20

9

14

15

16

13

12

10

11

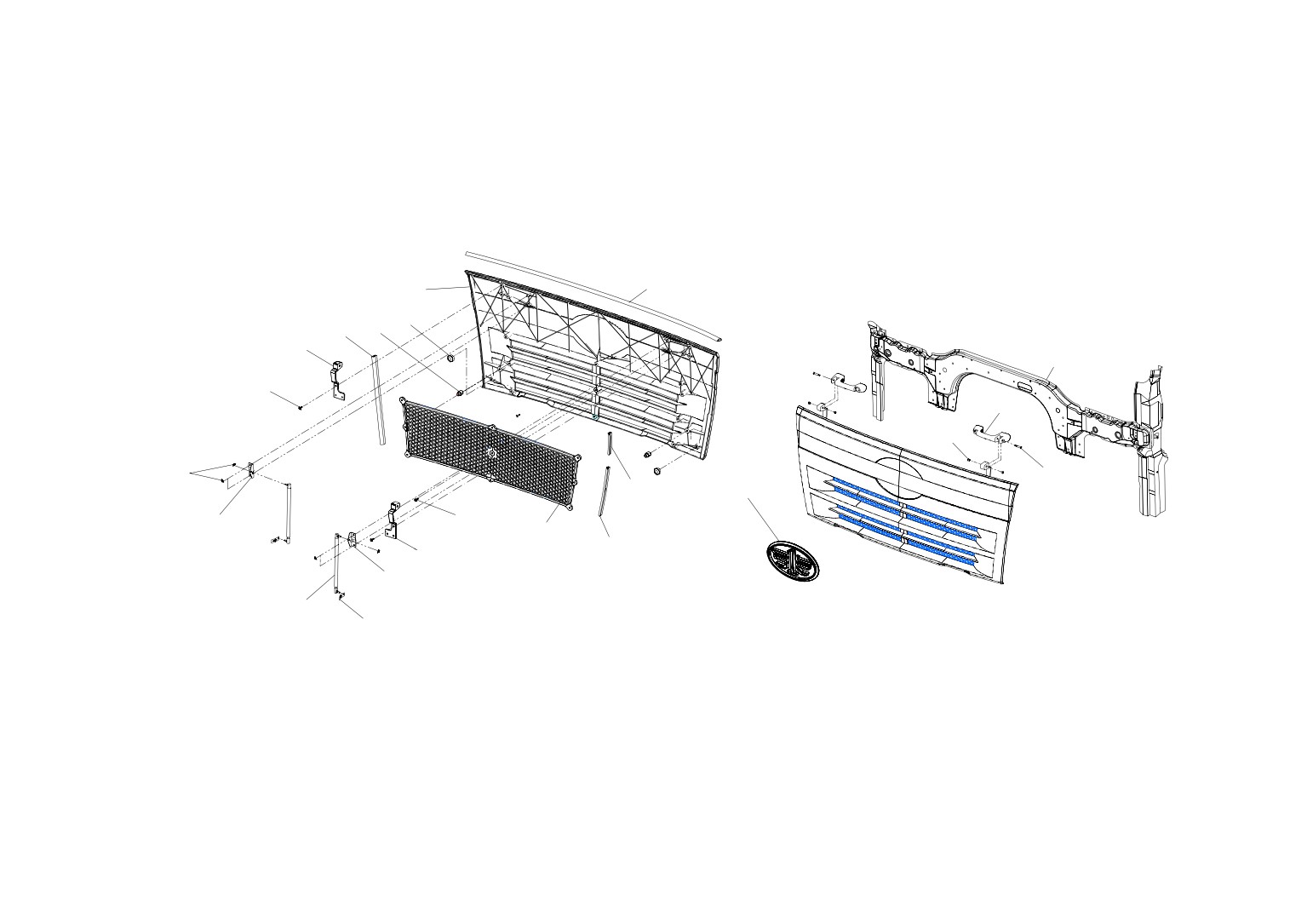

图 120 前围

～316～

121、外板开启手柄

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5302030A109

外板开启手柄总成

1

2

5302035-A17

拉线总成

1

3 Q2360525

十字槽平圆头组合螺钉

2

～317～

1

2

3

驾

驶

室

内

侧

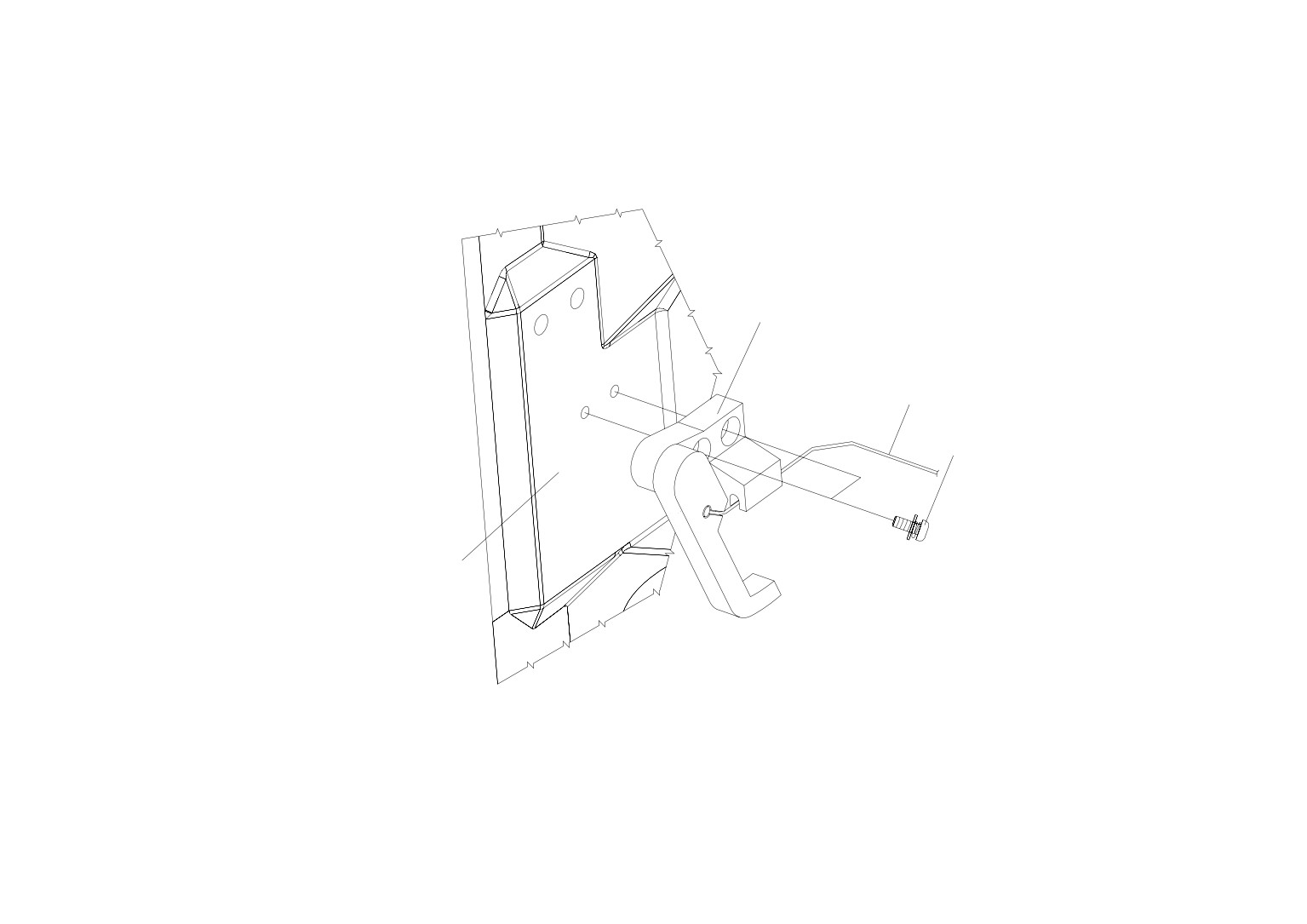

图 121 外板开启手柄

～318～

122、柱销锁

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5302015-A17

左支架总成-柱销锁

1

5302020-A17

右支架总成-柱销锁

1

2

5302010-A17

柱销锁总成

1

3 Q1840820

六角头凸缘螺栓

4

4 Q1840820

六角头凸缘螺栓

10

～319～

1

2

4

3

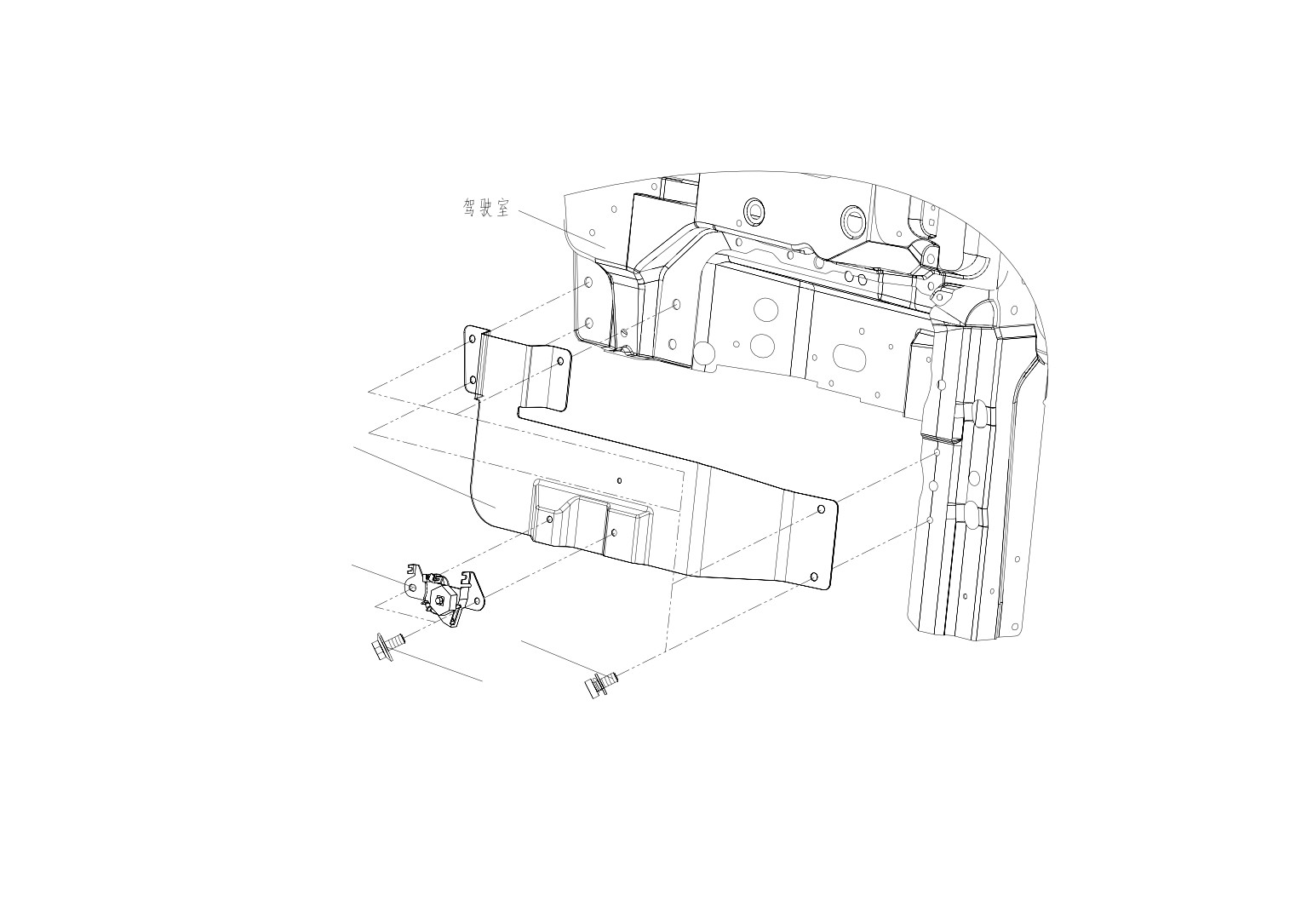

图 122 柱销锁

～320～

123、副仪表板组件

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

5305011-A24

副仪表板本体

1

2 Q2360612F6

十字槽平圆头组合螺钉

11

3

5305021-A24

换档盖板

1

4

5310047-Q3

金属卡扣

5

5

5305026-A24

压板-换档护套

1

6 CQ2713513

十字槽盘头自攻螺钉

8

7

5305031AA17

独立暖风开关用盖板

1

8

5305051-A24

电器盒盖

1

9

5310088-1C1

夹片 C

4

10

8203010-240

烟灰盒总成

1

11 CQ2714295

十字槽盘头自攻螺钉

4

～321～

6

5

7

11

10

3

4

2

8

9

2

2

1

2

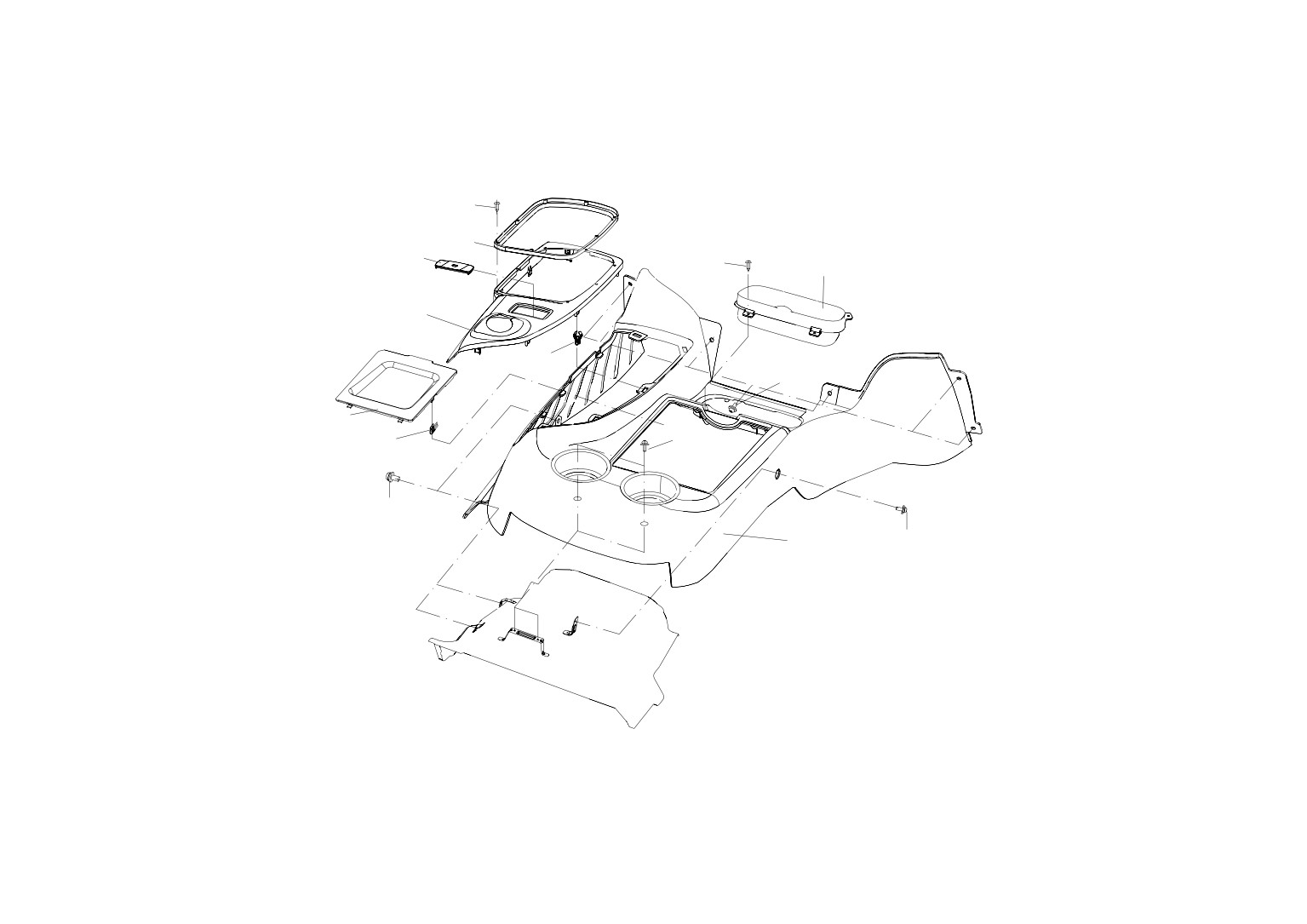

图 123 副仪表板组件

～322～

124、仪表板组件(一)

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

5310010C109

仪表板本体总成

1

18

5310045-A17

左出风格栅总成-仪表板

1

2

CQ31205115

多螺纹宽系列 U 型螺母

8

19

5310050-A17

右出风格栅总成-仪表板

1

3

5310179-240

连接板-骨架中部

1

4

CQ440048

开口型扁圆头抽芯铆钉

2

5

5310021-240

左除霜格栅-仪表板

1

6

5310022-240

右除霜格栅-仪表板

1

7

5310026C109

中除霜格栅-仪表板

1

8

8401112-JA

卡紧垫圈

11

9

CQ2743595

十字槽沉头自攻螺钉

7

10

5310031-240

仪表罩

1

11

5310047-Q3

金属卡扣

5

12

3735020-240

功能开关总成

1

13

Q2540520F6

十字槽沉头螺钉

3

14

Q2540525F6

十字槽沉头螺钉

2

15

5310036-240

左支架-仪表罩

1

16

5310037-240

右支架-仪表罩

1

17

CQ4400416

开口

～323～

5

15

2

18

16

17

7

4

14

11

3

6

8

13

9

1

10

13

12

19

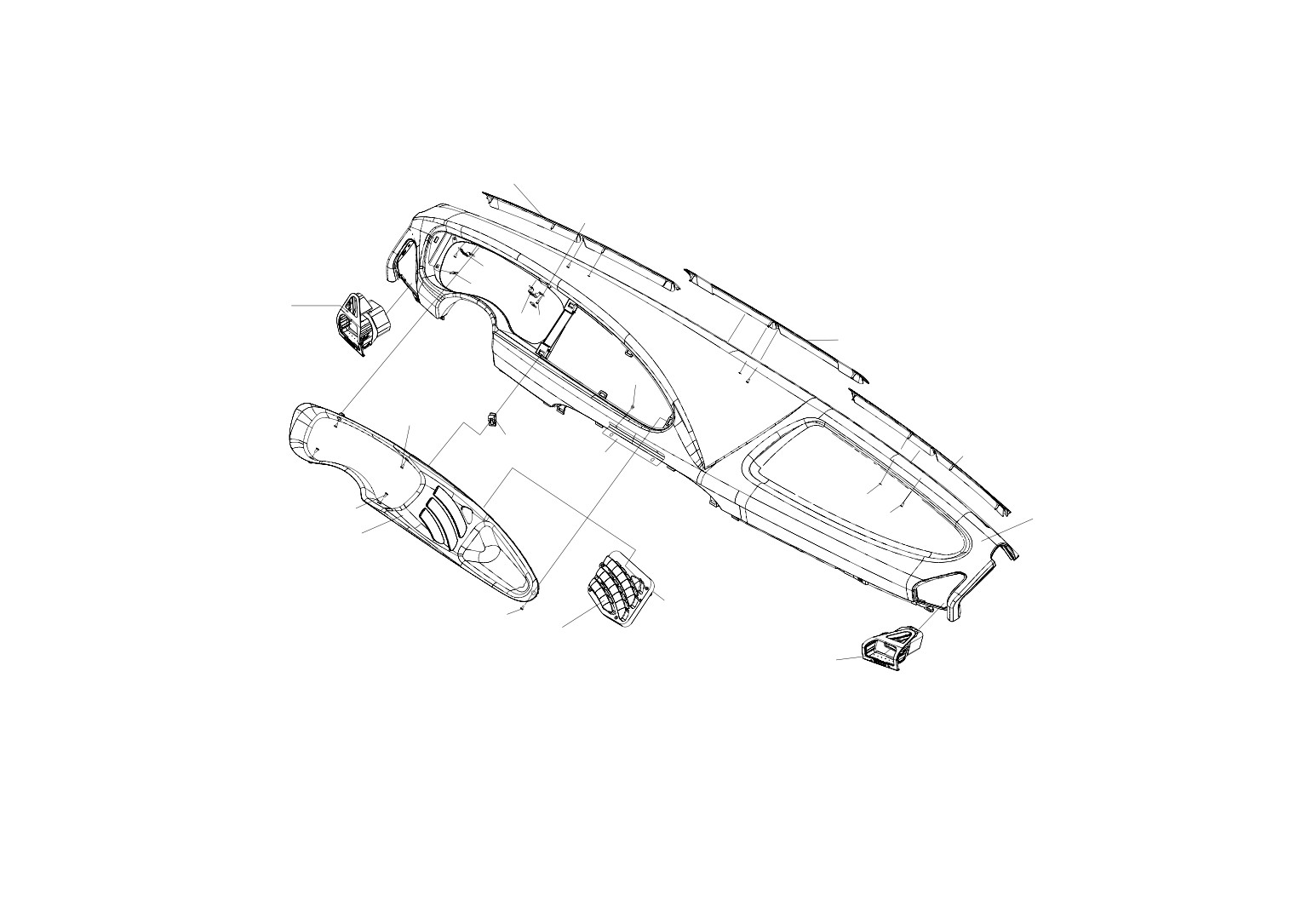

图 124 仪表板组件(一)

～324～

125、仪表板组件(二)

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

5301110-A17

前围内板总成

1

18

5310175-240

风机支架总成-仪表板

1

2

5310100C109

横梁焊接总成-仪表板

1

19

CQ1421020

组合螺栓

1

3

Q2360612

十字槽平圆头组合螺钉

1

20

5310255-240

左侧扶手总成-仪表板

1

4

5310145-240

线束支架总成

2

21

5310260-240

右侧扶手总成-仪表板

1

5

Q2140816

十字槽平圆头螺钉

2

22

CQ1460616

组合螺栓

4

6

Q40108

垫圈

2

23

5310280-240

右吹脚风道支架总成

1

7

Q2140616

十字槽平圆头螺钉

2

24

CQ1420816

组合螺栓

1

8

Q40106

垫圈

2

25

CQ1420816

组合螺栓

1

9

CQ1460616

组合螺栓

4

26

Q2360612

十字槽平圆头组合螺钉

2

10

5310155-240

下支架总成-左下护板Ⅱ

1

27

5310315-240

左固定架总成-仪表板用

1

11

Q2140812

十字槽平圆头螺钉

2

28

5310320-240

右固定架总成-仪表板用

1

12

5310160-240

左下支架总成-仪表板

1

29

CQ1420816

组合螺栓-固定仪表板固定架

8

13

CQ1421020

组合螺栓

2

30

5310225-A24

下支架焊接总成-中部固定架

1

14

Q2140612

十字槽平圆头螺钉

1

31

CQ1460820

组合螺栓

5

15

Q40106

垫圈

1

32

5310336-240

橡胶块-中部固定架

4

16

5310170C109

连接支架总成-右下护板

1

33

5310345-240

加强支架总成-左扶手

1

17

Q2360612

十字

合螺钉

1

～325～

29

9

27

26

37

1

20

34

13

33

22

10

12

23

11

29

18

24

19

30

17

25

9

4

28

16

26

32

2

36

3

31

35

7.8

5.6

22

21

14.15

图 125 仪表板组件(二)

～326～

125、仪表板组件(二)

标号零件号

零件名称

数量标号零件号

零件名称

数量

35

5310350-240

加强支架总成-右扶手

1

36 Q2360816

十字槽平圆头组合螺钉

1

37

3403015-240

转向柱支架总成

1

～327～

29

9

27

26

37

1

20

34

13

33

22

10

12

23

11

29

18

24

19

30

17

25

9

4

28

16

26

32

2

36

3

31

35

7.8

5.6

22

21

14.15

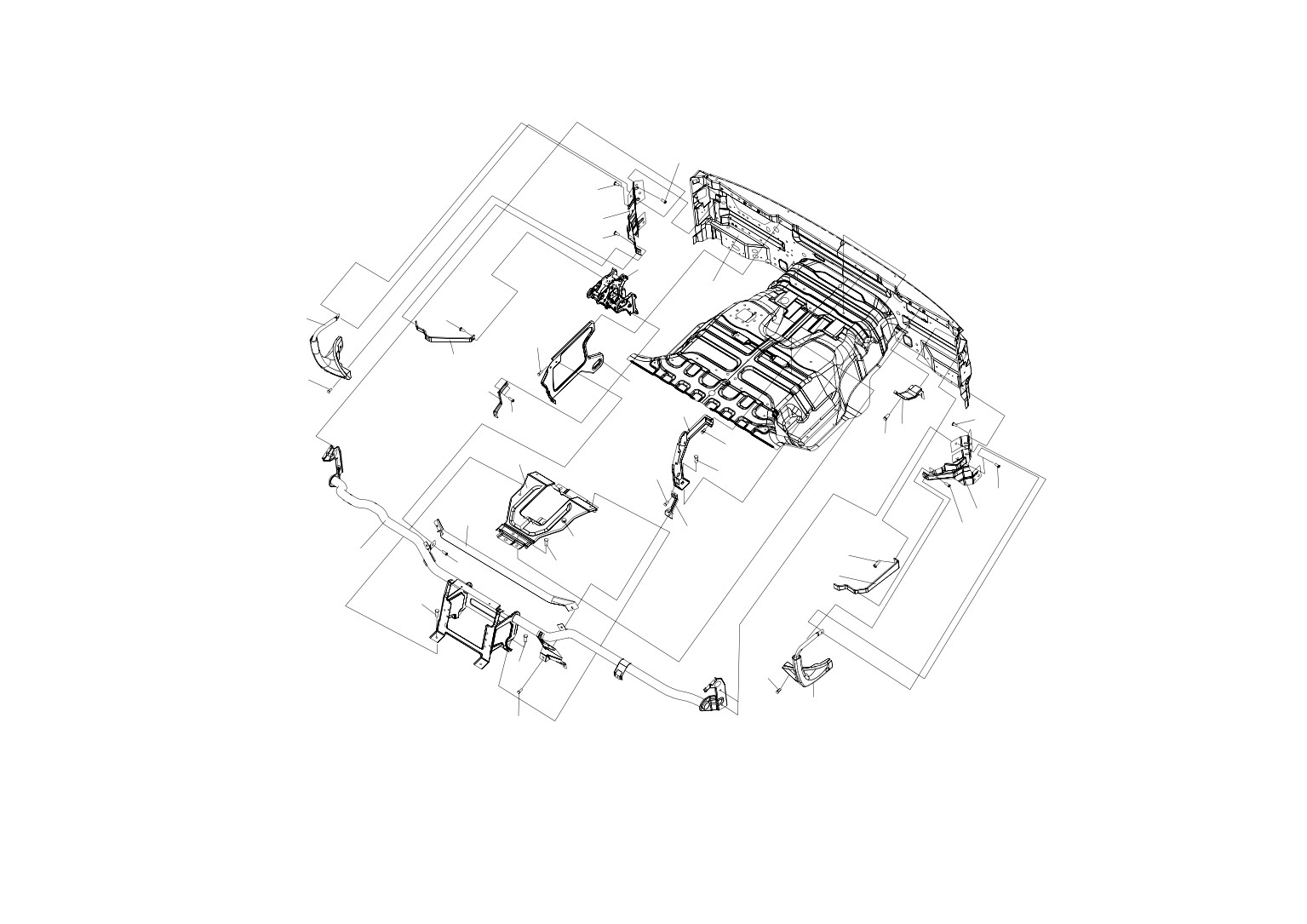

图 125 仪表板组件(二)

～328～

126、仪表板组件(三)

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

5301110-A17

前围内板总成

1

18

5310221C109

右下护板-仪表板

1

2

5310010C109

仪表板本体总成

1

19

5310047-Q3

金属卡扣

4

3

Q2710516

十字槽平圆头自攻螺钉

5

20

Q2360616

十字槽平圆头组合螺钉

3

4

Q40105

垫圈

5

21

5310223C109

吹脚风道-右下护板

1

5

5310061-240

中部面板-仪表板

1

22

5310241-240

左侧护板-仪表板

1

6

5310047-Q3

金属卡扣

6

23

5310242-240

右侧护板-仪表板

1

7

5310066-240

磁带盒

1

24

5310047-Q3

金属卡扣

8

8

CQ2714295

十字槽盘头自攻螺钉

4

25

Q2360612

十字槽平圆头组合螺钉

2

9

Q40105

垫圈

4

26

Q2360612

十字槽平圆头组合螺钉

1

10

5310075-240

左中出风格栅总成-仪表板

1

27

Q2360612

十字槽平圆头组合螺钉

4

11

5310080-240

右中出风格栅总成-仪表板

1

12

5310211-240

左下护板Ⅰ-仪表板

1

13

5310047-Q3

金属卡扣

2

14

Q2360616

十字槽平圆头组合螺钉

2

15

5310216AA17

左下护板Ⅱ-仪表板

1

16

5310047-Q3

金属卡扣

2

17

Q2360616

十字

～329～
