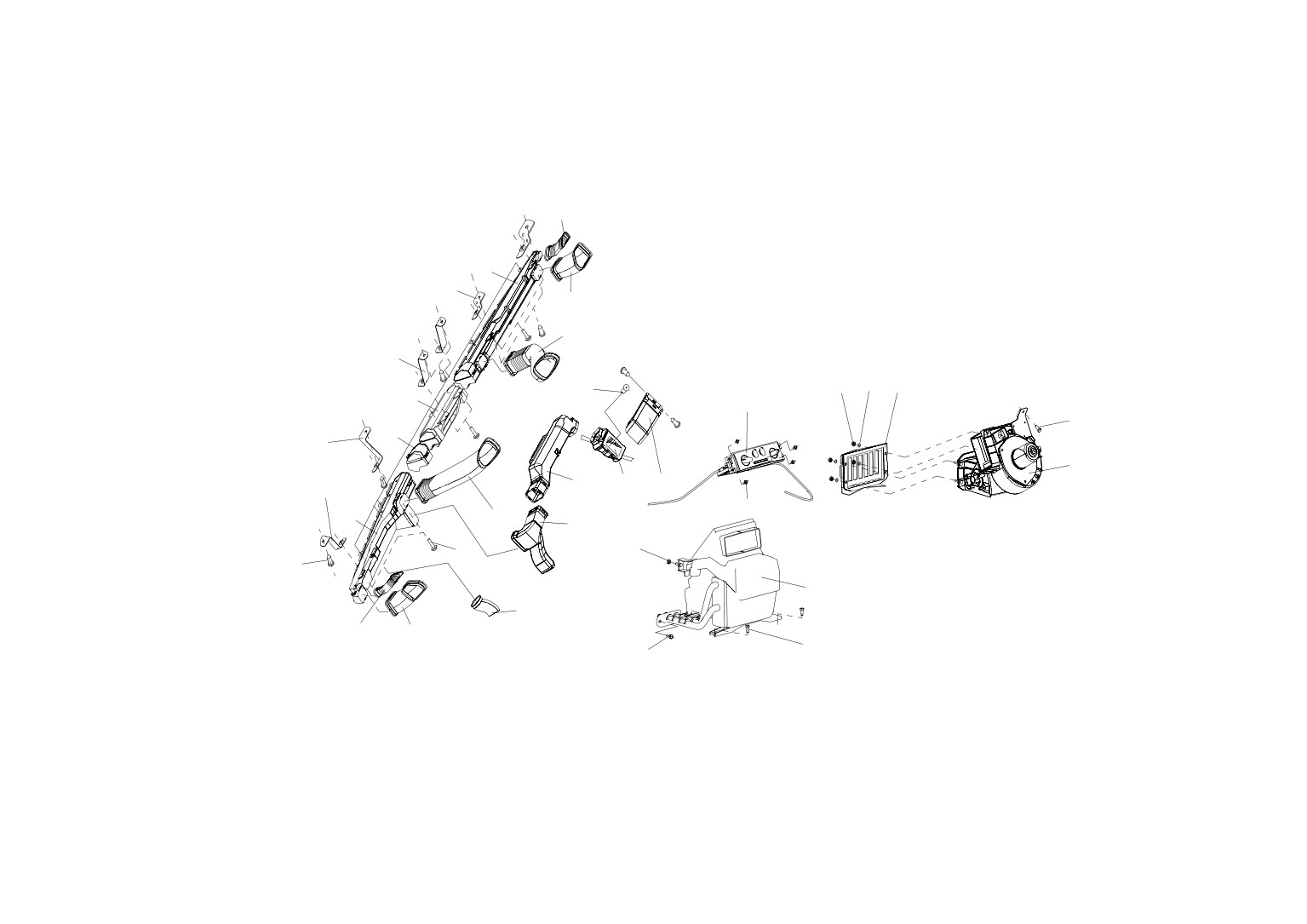

图 141 暖气设备

～360～

142、暖气水管

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

8101712-367

进水软管

1

2

8101546-Q3

夹子-暖风水管

4

3 CQ1460616

组合螺栓

4

4

8101713-367

回水软管

1

5 T67437676

塑料扎带

4

6

8101546-A1

卡箍-软管

1

7

8101156-367

暖气水管固定支架

1

8 CQ1460616

组合螺栓

2

9

8101194-01

暖风出水接头

1

10 CQ67627B

蜗杆传动式软管夹箍 B 型

4

～361～

2

9

10

3

7

8

1

4

5

6

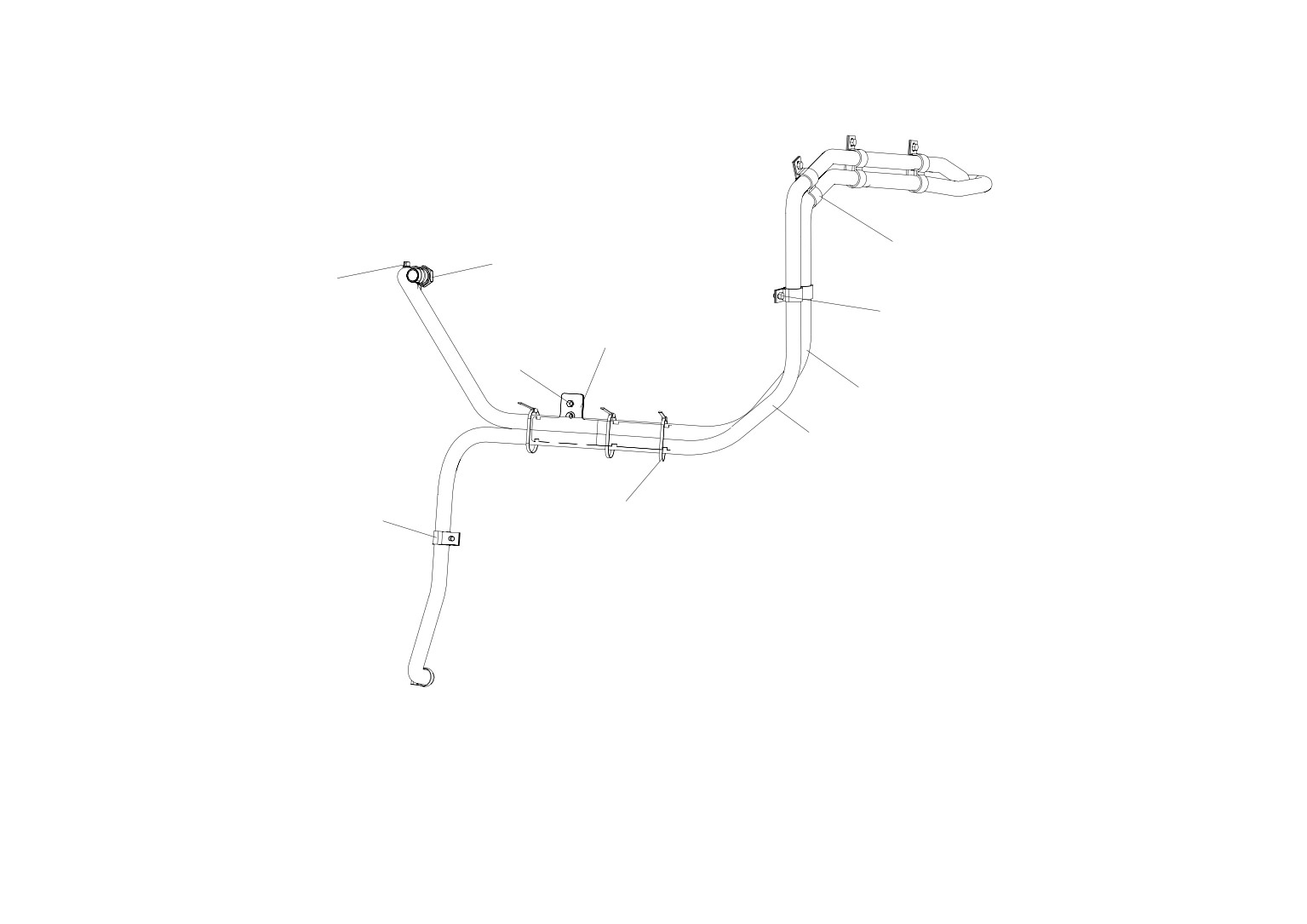

图 142 暖气水管

～362～

143、冷气压缩机(选装)

标号零件号

零件名称

数量标号零件号

零件名称

数量

1 Q1841030

六角凸缘螺栓

4

2

8103020-36D

冷气压缩机总成

1

～363～

2

1

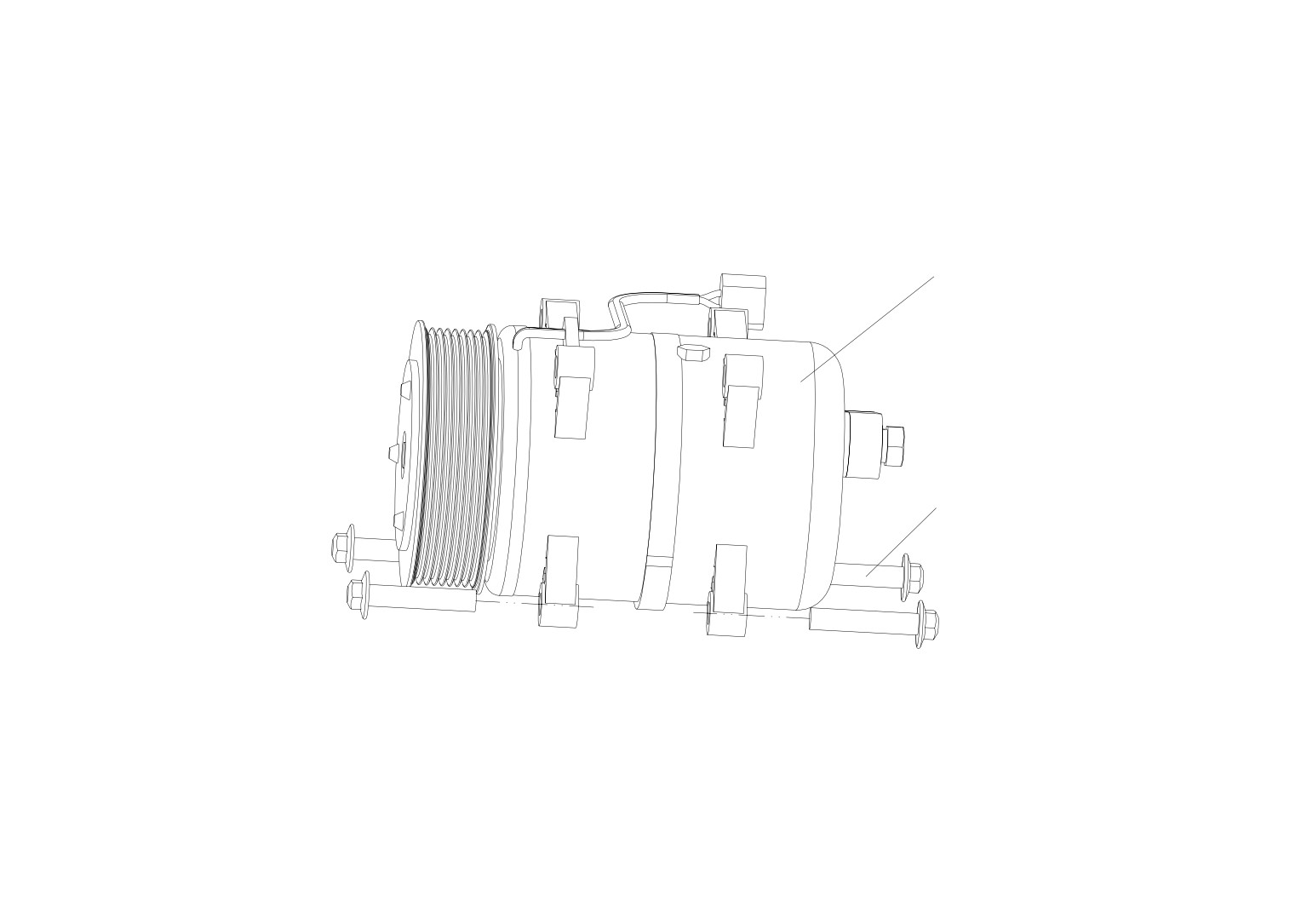

图 143 冷气压缩机

～364～

144、制冷装置

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

8107010C109

制冷器总成

1

8107010-A18

制冷器总成(自动空调用)

1

2

8107094-50

密封圈-制冷器管

1

3

8107065-50

支架组件-制冷器

1

4 CQ1460816

组合螺栓

2

5

8107070-50

风道组件-连接制冷器与加热器

1

6

8107077-50

软管密封圈-泄水软管

2

7 Q2710516

十字槽平圆头自攻螺钉

2

8 CQ1460820

组合螺栓

1

9 Q40105

垫圈

2

～365～

2

3

1

5

4

6

8

9

7

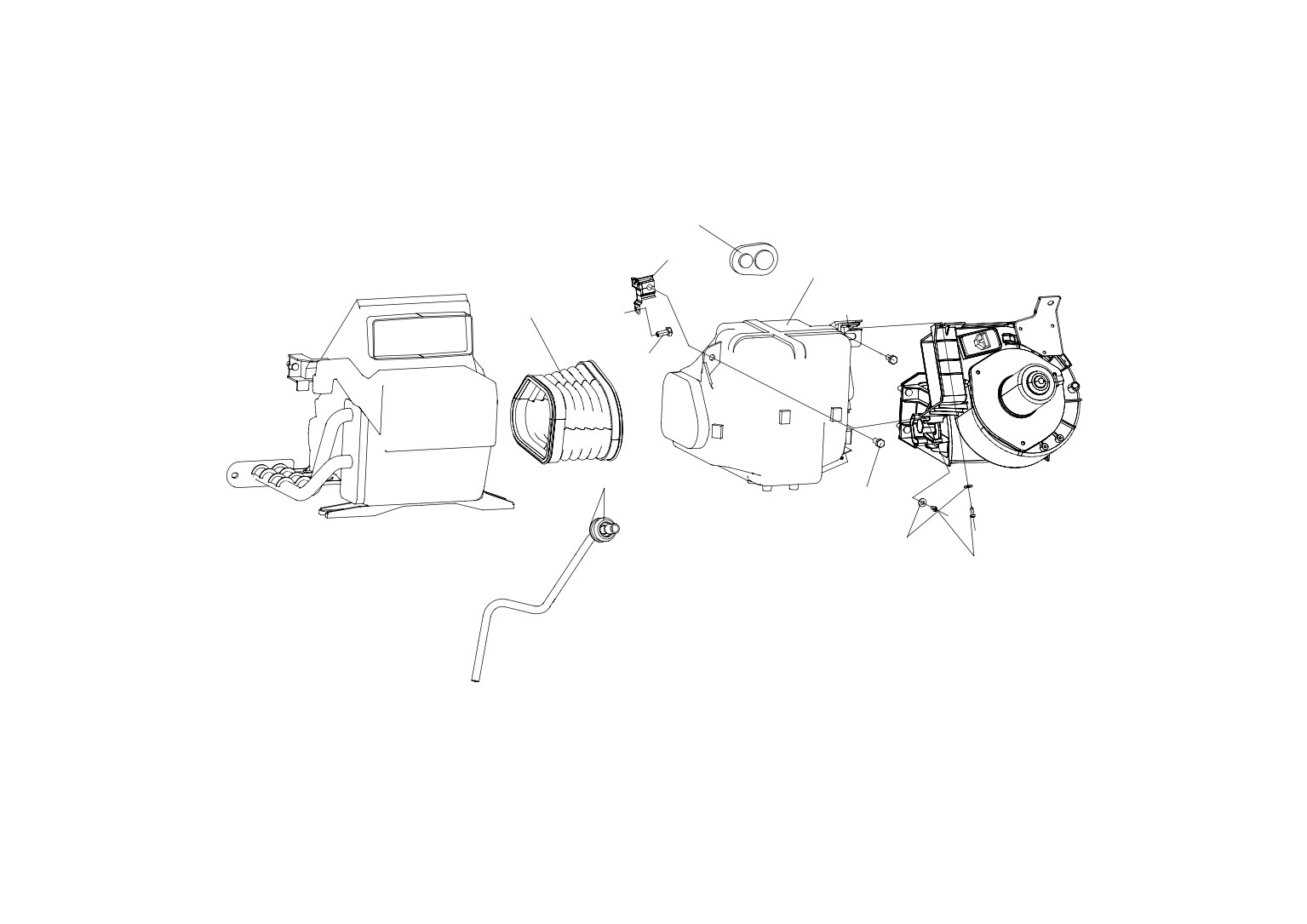

图 144 制冷装置

～366～

145、输氟导管、冷凝器、贮液罐

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

8108140-A18

挠性高压管总成-贮液罐至制冷器

1

16

CQ1460820

组合螺栓

4

2

8108159-369

冷气管固定支架 A

1

3

CQ1460620

组合螺栓

2

4

T67437676

塑料扎带

4

5

8108156-367

冷气管固定支架

1

6

8109015-367

贮液罐带支架总成

1

7

CQ1460825

组合螺栓

2

8

8108110-369

挠性高压管总成-冷凝器至贮液罐

1

9

CQ1460635

组合螺栓

2

10

8108080A367

挠性高压管总成-压缩机至冷凝器

1

11

8108060A367

挠性低压管总成 B-制冷器至压缩机

1

12

8101546-A1

卡箍-软管

2

13

Q174B0625

十字槽凹穴六角头螺栓

5

Q40106

垫圈

5

Q40306

弹簧垫圈

5

14

8108070-A18

挠性低压管总成 A-制冷器至压缩机

1

15

8105015-367

冷凝器

～367～

14

1

3

4

5

16

10

11

6

15

2

12

7

8

13

9

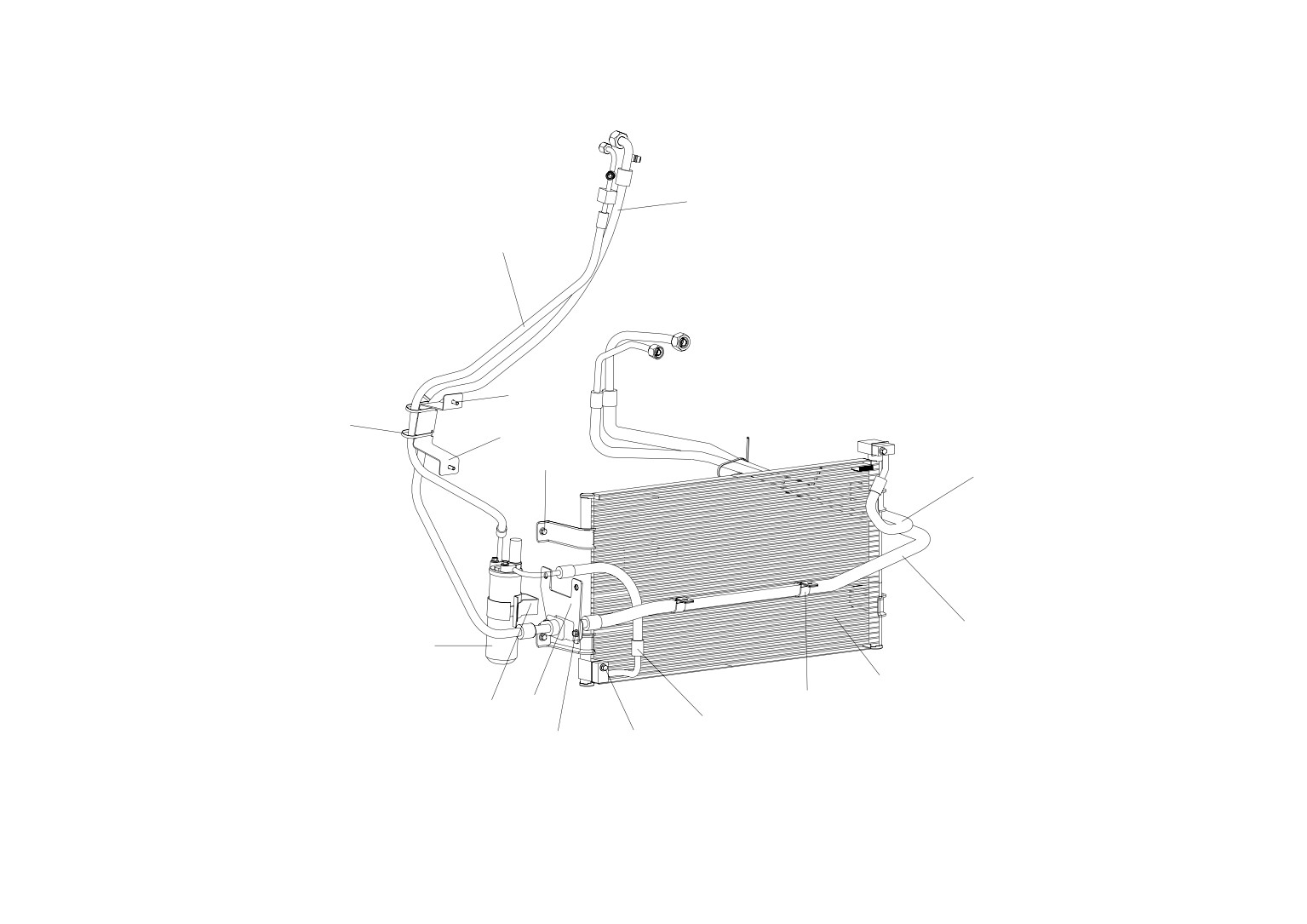

图 145 输氟导管、冷凝器、贮液罐

～368～

146、气暖式独立暖风

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

8116010-447

气暖式独立暖风本体带控制器总成

1

2

8116023-447

橡胶垫

1

3

8116014-447

独立暖风固定支架

1

4

8116022-447

气暖式独立暖风进气管

1

5

8116016-447

尼龙油管 B

1

6

8116017-447

连接油管 A

3

7

8116020-447

气暖式独立暖风油泵总成

1

8

8116013-447

尼龙管油管 A

1

9 CQ67616

小型蜗杆传动式软管夹箍

8

10

8116018-447

连接油管 B

1

11

8116021-447

气暖式独立暖风排气管

1

12 CQ67650B

蜗杆传动式软管夹箍 B 型

2

13 CQ1460820

组合螺栓

4

14

8116015-447

气暖式独立暖风开关总成

1

～369～

1

14

2

13

3

12

11

4

5

6

7

8

9

10

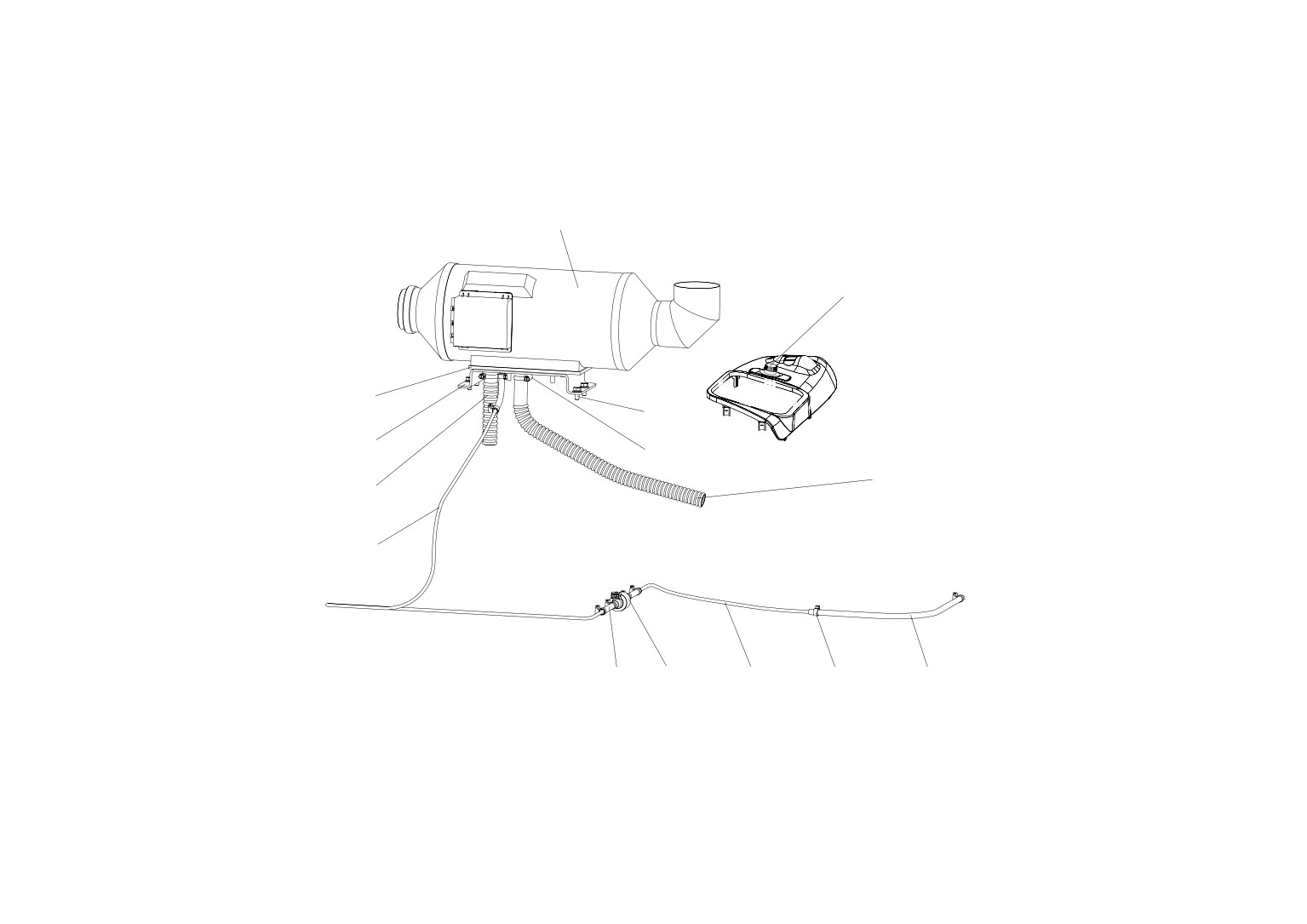

图 146 气暖式独立暖风

～370～

147、内后视镜

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

8201010-240

内后视镜总成

1

2

8201011-240

金属底座

1

～371～

2

1

图 147 内后视镜

～372～

148、左外后视镜

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

8202015-A17

左外后视镜总成

1

2 CQ2180630

内六角圆柱头螺钉

4

3 Q40308

弹簧垫圈

4

4 Q40108

垫圈

4

～373～

1

4

2

3

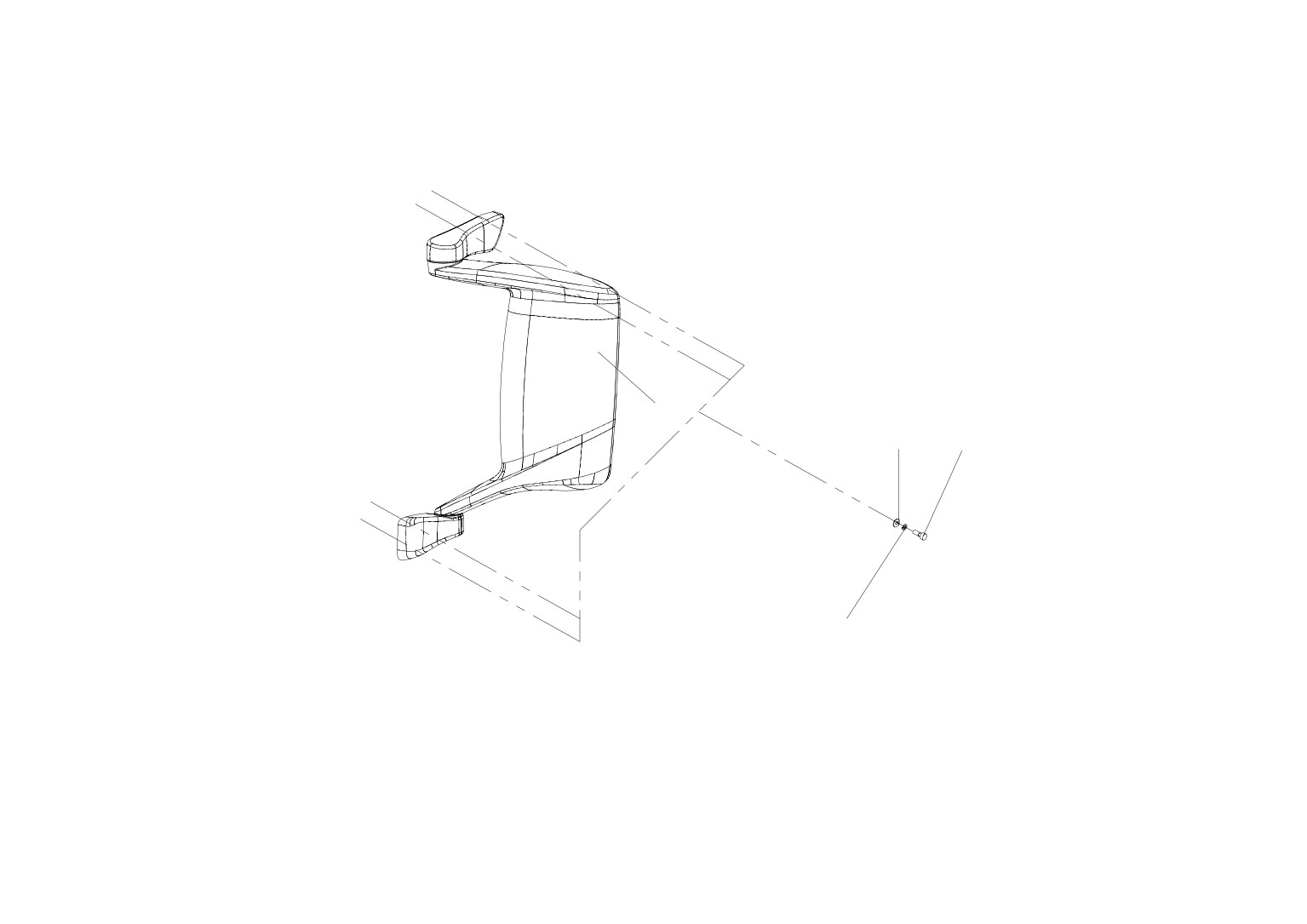

图 148 左外后视镜

～374～

149、右外后视镜

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

8202020-A17

右外后视镜总成

1

2 CQ2180630

内六角圆柱头螺钉

4

3 Q40308

弹簧垫圈

4

4 Q40108

垫圈

4

5

8219010E109

前下视镜总成

1

6 Q2140518

十字槽平圆头螺钉

3

7 Q40405

弹簧垫圈

3

～375～

6

7

5

1

3

4

2

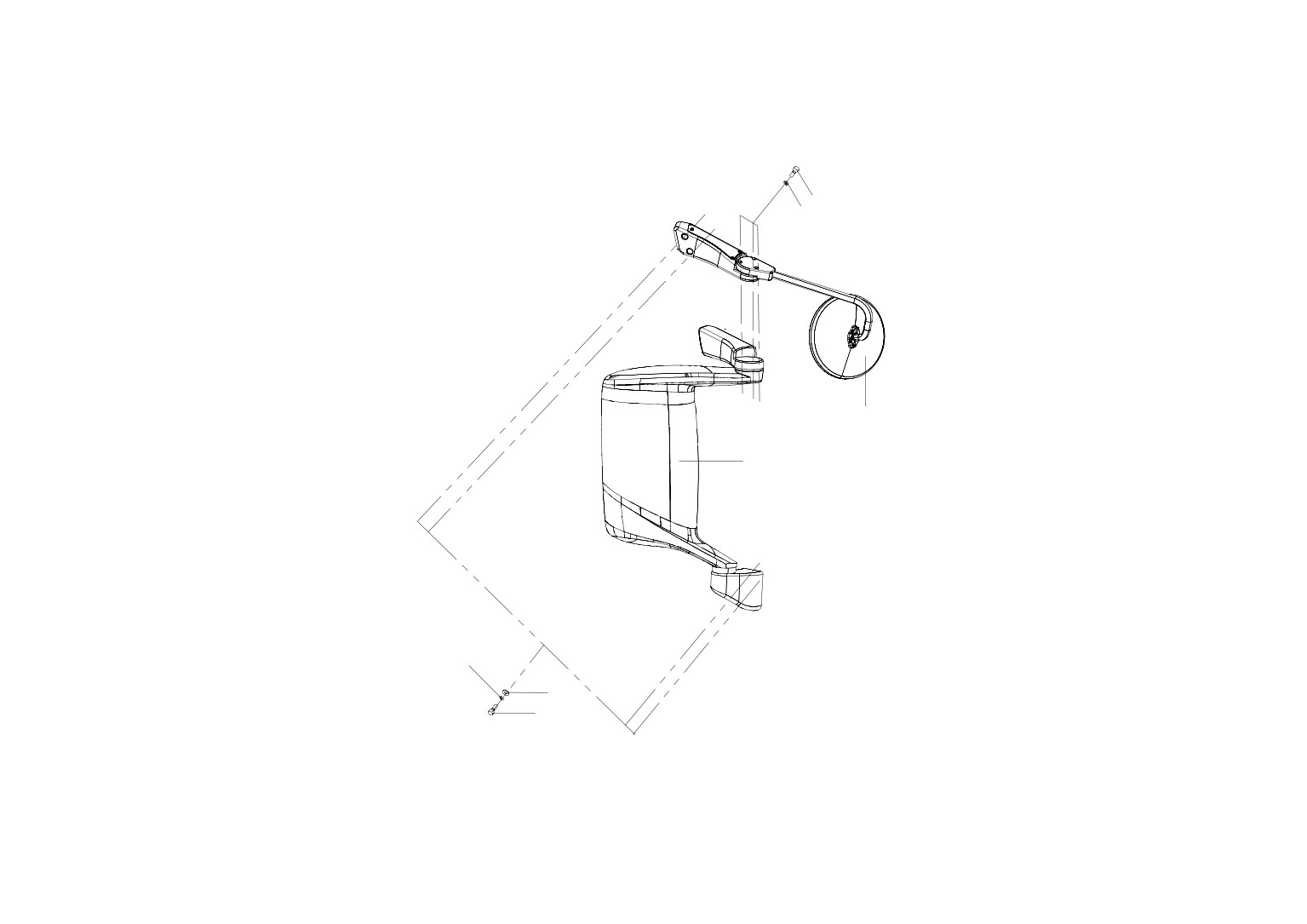

图 149 右外后视镜

～376～

150、左遮阳板

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

8202015C109

左遮阳板总成

1

2 Q2140620

十字槽平圆头螺钉-紧固固定座

2

3 Q2140520

十字槽平圆头螺钉-紧固固定夹

1

～377～

1

3

2

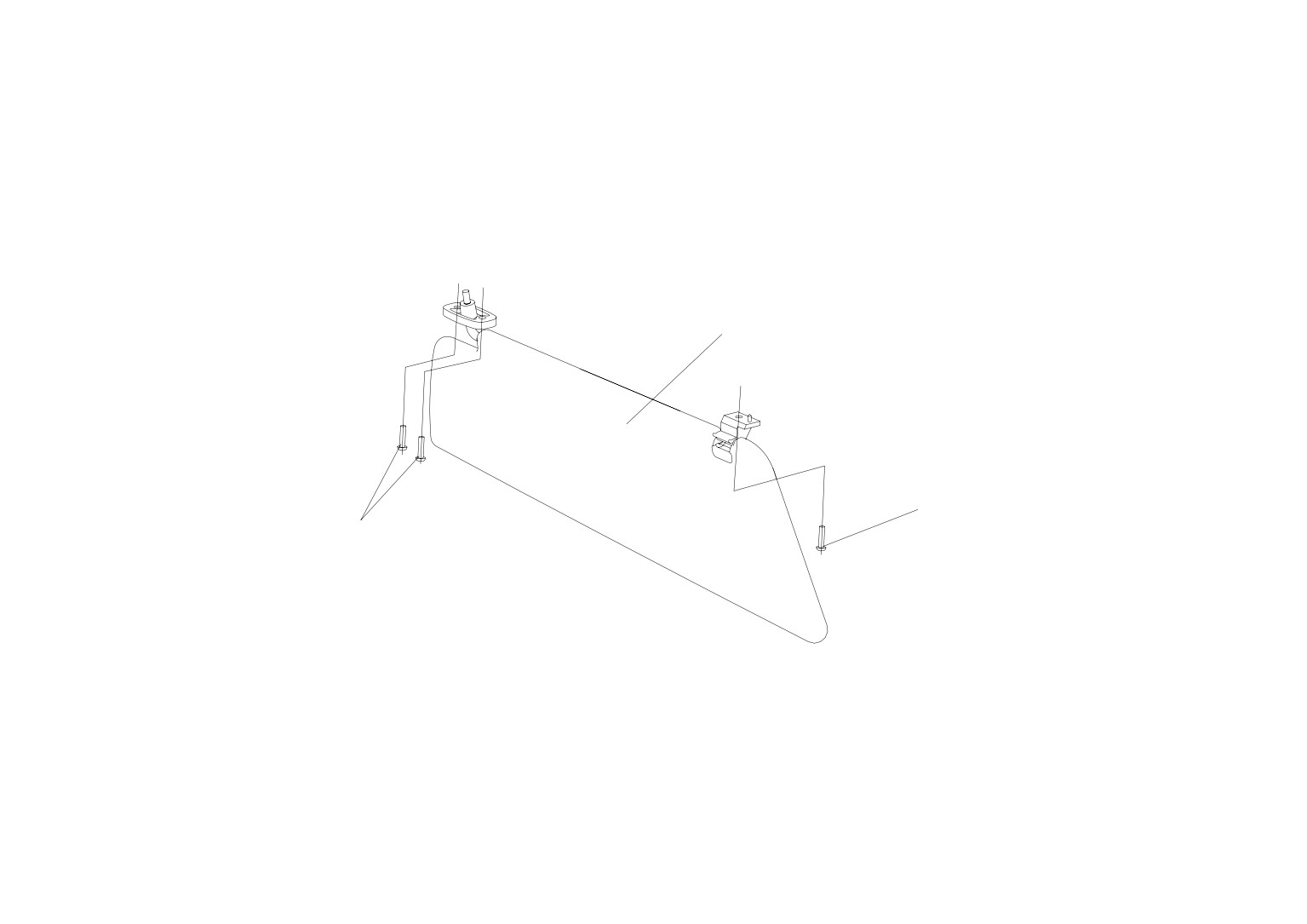

图 150 左遮阳板

～378～

151、右遮阳板

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

8204020C109

右遮阳板总成

1

2 Q2140620

十字槽平圆头螺钉-紧固固定座

2

3 Q2140520

十字槽平圆头螺钉-紧固固定夹

1

～379～

1

2

3

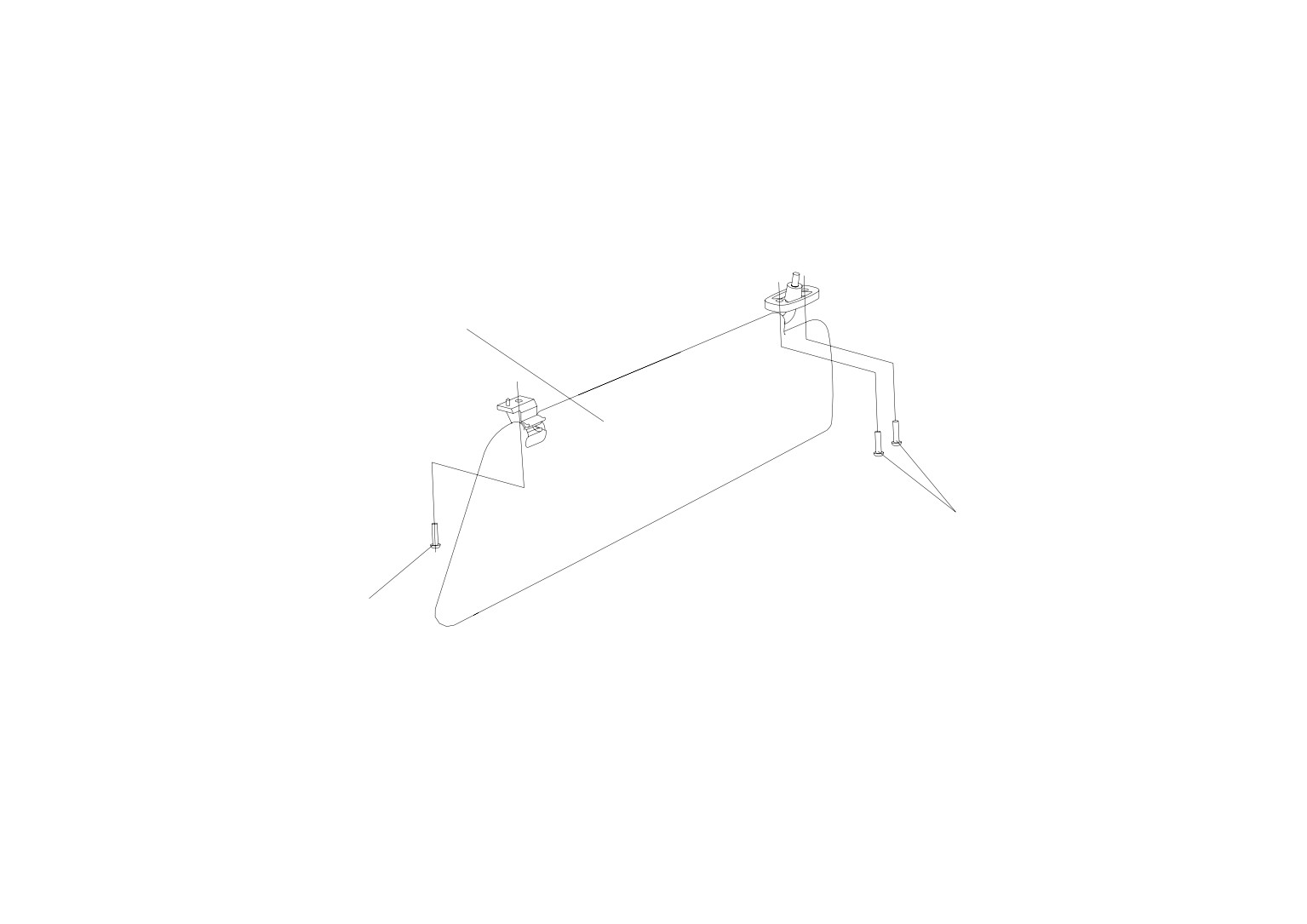

图 151 右遮阳板

～380～

152、俯视镜

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

8219020-A17

俯视镜总成

1

2 Q40108F6

垫圈

2

3 Q40308

弹簧垫圈

2

4 CQ2180830F6

内六角圆柱头螺钉

2

5

6100060-A17

右车门总成

1

～381～

5

1

4

3

2

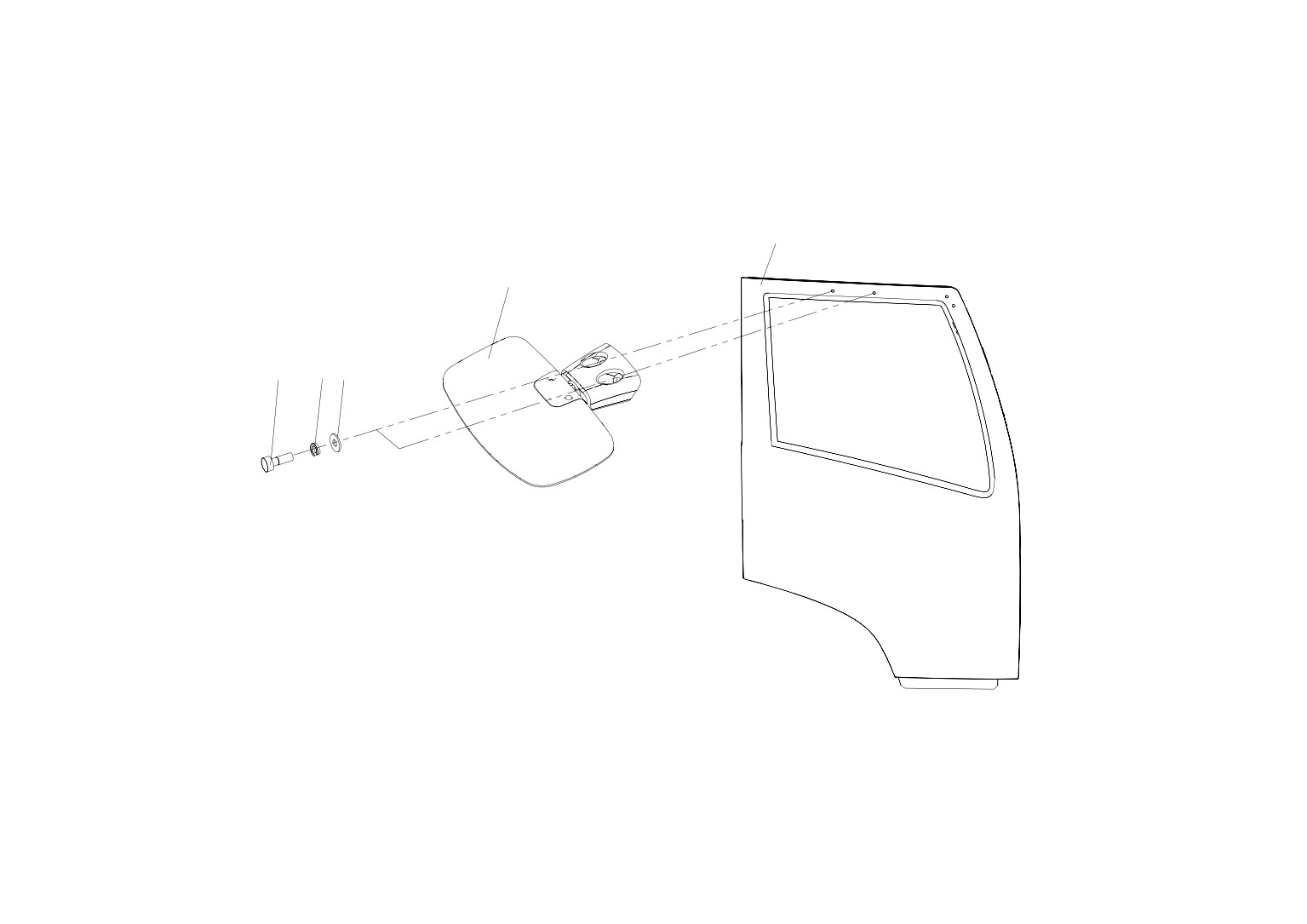

图 152 俯视镜

～382～

153、安全带

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

8212035-A17

外侧安全带总成

2

2

8212041-240

导向轴-安全带罩

2

3

8212042-240

固定片-安全带罩

2

4

8212050-A24

腰带总成

1

5

8212030-A24

双锁扣总成

1

～383～

2

3

1

4

1

5

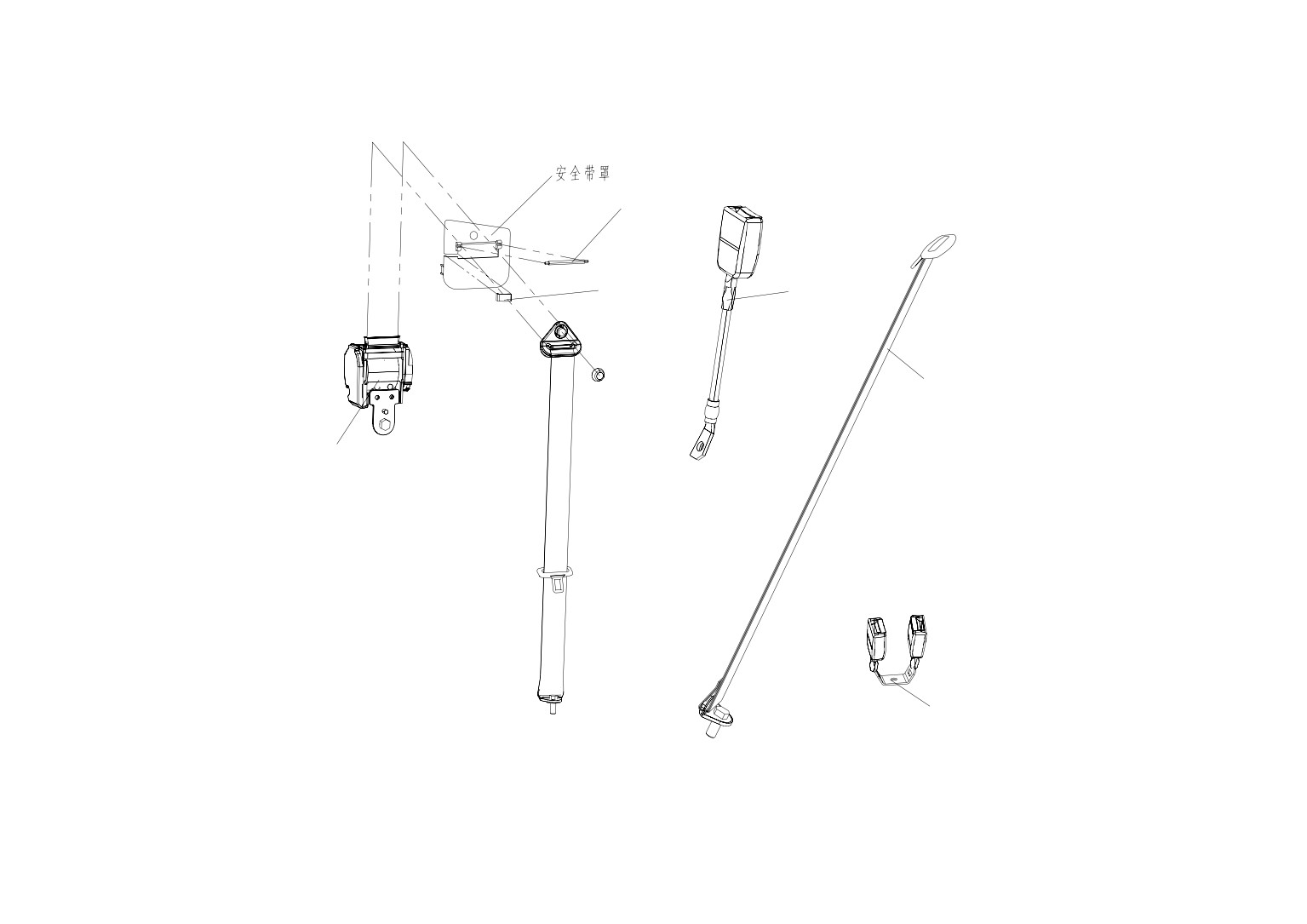

图 153 安全带

～384～
