Самосвал FAW CA 3252 P2K2B1T1A2Z 6х4 2007 г.в. Каталог запчастей - часть 3

15

47

49

19

13

14

20

43

21

44

40

12

45

18

49

11

17

22

39

41

23

38

49

10

24

36

37

7

16

35

46

49

9

8

34

42

6

26

27

5

29

25

4

48

28

1

2

3

30

1

31

3

32

33

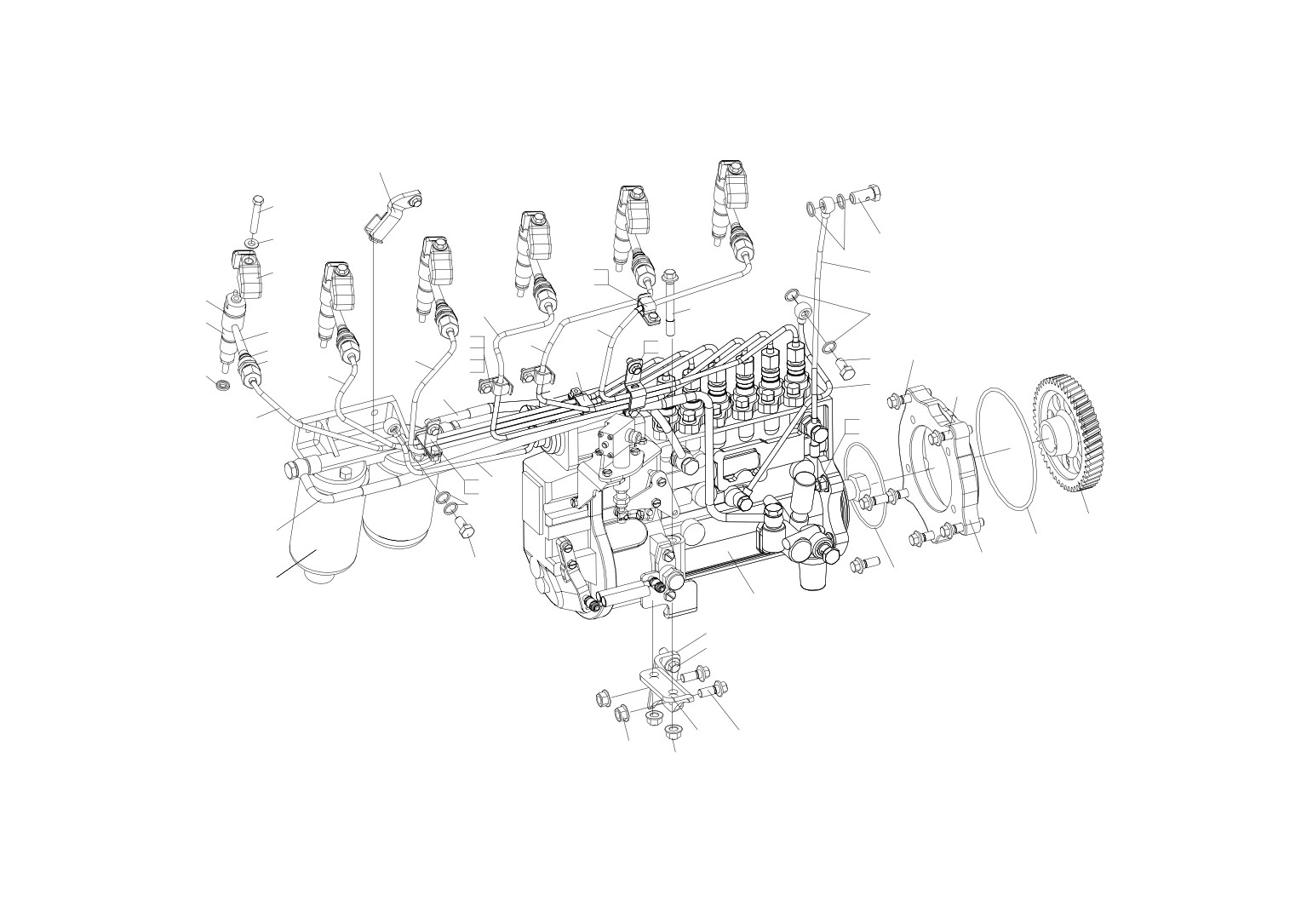

图 28 供油系统

～60～

29、供油系统(无燃油加热)

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

1111010-435

燃油喷射泵总成

1

18

1112010-36D

喷油器总成

6

2

CQ73421000C

液压气动用 O 形橡胶密封圈

1

19

1112014-29D

O 形橡胶圈

6

3

1111228-29D

喷油泵中间法兰

1

20

1112306-29D

喷油器垫片

6

4

CQ1201030

双头螺柱

4

21

1112030-29D

高压油管接管总成

6

5

CQ39610

六角法兰面螺母

4

22

1112032-29D

O 形橡胶圈

6

6

CQ73421500C

液压气动用 O 形橡胶密封圈

1

23

1112031-29D

中间压紧螺母－高压油管接管

6

7

1111216-29D

喷油泵传动齿轮

1

24

1112011-29D

喷油器压板

6

8

Q1841030

六角头凸缘螺栓

2

25

GB 849 8

球面垫圈

6

9

Q1841045

六角头凸缘螺栓

3

26

1112013-29D

喷油器压板螺栓

6

10

Q1821090

六角头凸缘导颈螺栓

2

27

1104030-29D

燃油管总成（一）

1

11

1111102-29D

喷油泵支架－气缸体

1

28

1104040-29D

燃油管总成（二）

1

12

1111101-29D

喷油泵支架－喷油泵

1

29

1104050-29D

喷油器回油管总成

1

13

Q1841025

六角头凸缘螺栓

2

30

1104073-D6

空心螺栓－机油回油管

1

14

Q1841020

六角头凸缘螺栓

2

31

CQ72314T5

垫密圈

2

15

1111055-29D

增压补偿器管总成

1

32

1104060-29D

润滑机油管总成

1

16

1111069-29D

铰接螺栓

1

33

1104066-367

空心螺栓－润滑机油管总成

1

17

CQ72312T5

垫密圈

2

～61～

47

26

25

30

31

48

24

29

50

19

10

18

38

34

21

43

40

41

44

39

22

50

45

8

23

37

33

50

42

20

36

28

32

9

4

35

5

46

50

15

17

7

27

6

3

16

49

2

1

11

13

12

14

5

5

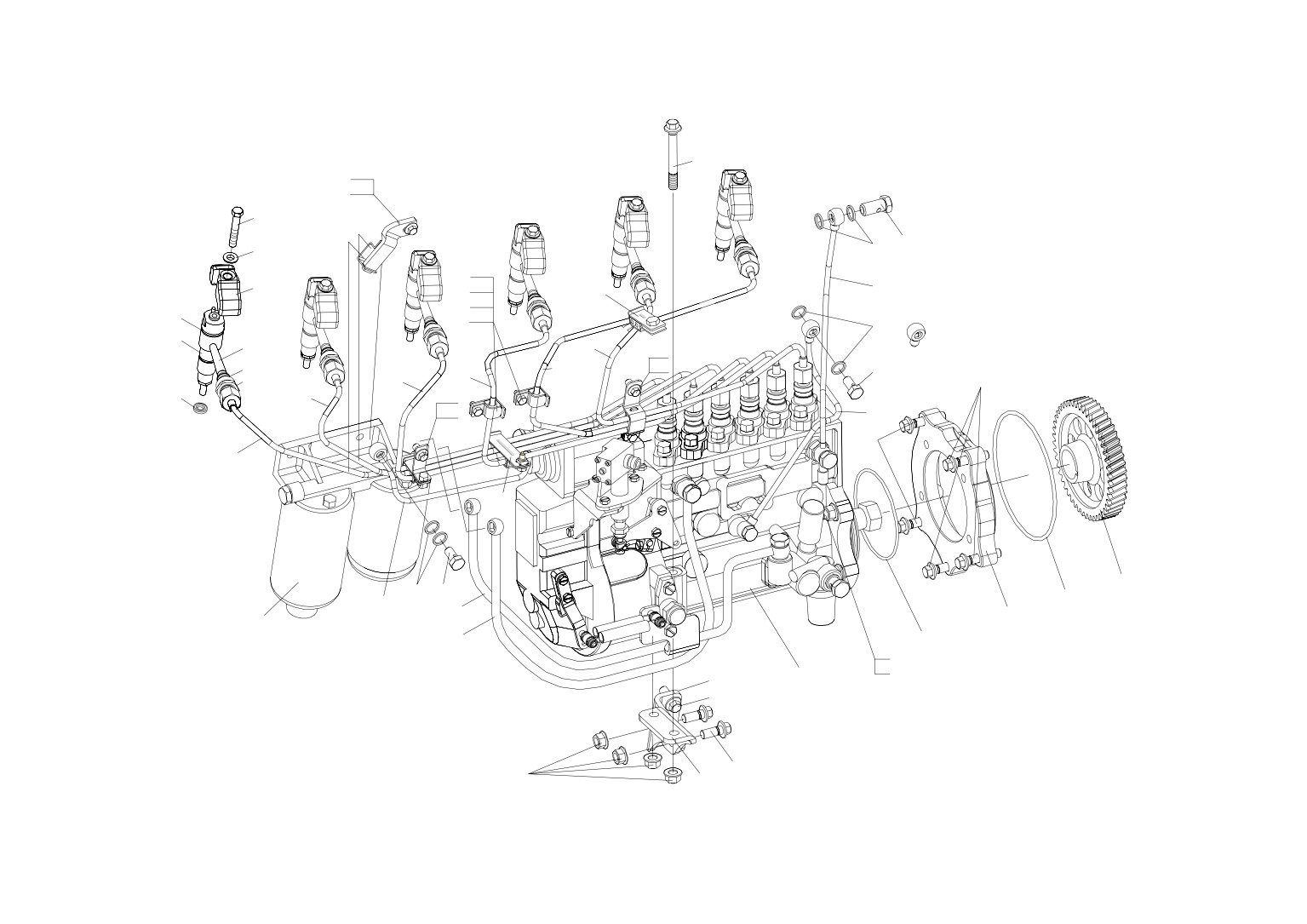

图 29 供油系统(无燃油加热)

～62～

29、供油系统(无燃油加热)

标号零件号

零件名称

数量

标号

零件号

零件名称

数量

35

1129010-36D

第一缸高压油管总成

1

36

1129020-36D

第二高压油管总成

1

37

1129030-36D

第三高压油管总成

1

38

1129040-36D

第四高压油管总成

1

39

1129050-36D

第五高压油管总成

1

40

1129060-36D

第六高压油管总成

1

41

1129150-29D

高压油管管夹总成（六）

1

42

1129130-29D

高压油管管夹总成（四）

1

43

1129123-29D

高压油管管夹底板（三）

2

44

1129127-29D

高压油管管夹压板（三）

2

45

1129129-29D

高压油管管夹衬垫（三）

2

46

1129110-29D

高压油管管夹总成（二）

1

47

1129140-29D

高压油管管夹总成（五）

1

48

1129100-29D

高压油管管夹总成（一）

1

49

1117010-29D

旋转式柴油滤清器总成

1

50

CQ1460810

组合螺栓

5

～63～

47

26

25

30

31

48

24

29

50

19

10

18

38

34

21

43

40

41

44

39

22

50

45

8

23

37

33

50

42

20

36

28

32

9

4

35

5

46

50

15

17

7

27

6

3

16

49

2

1

11

13

12

14

5

5

图 29 供油系统(无燃油加热)

～64～

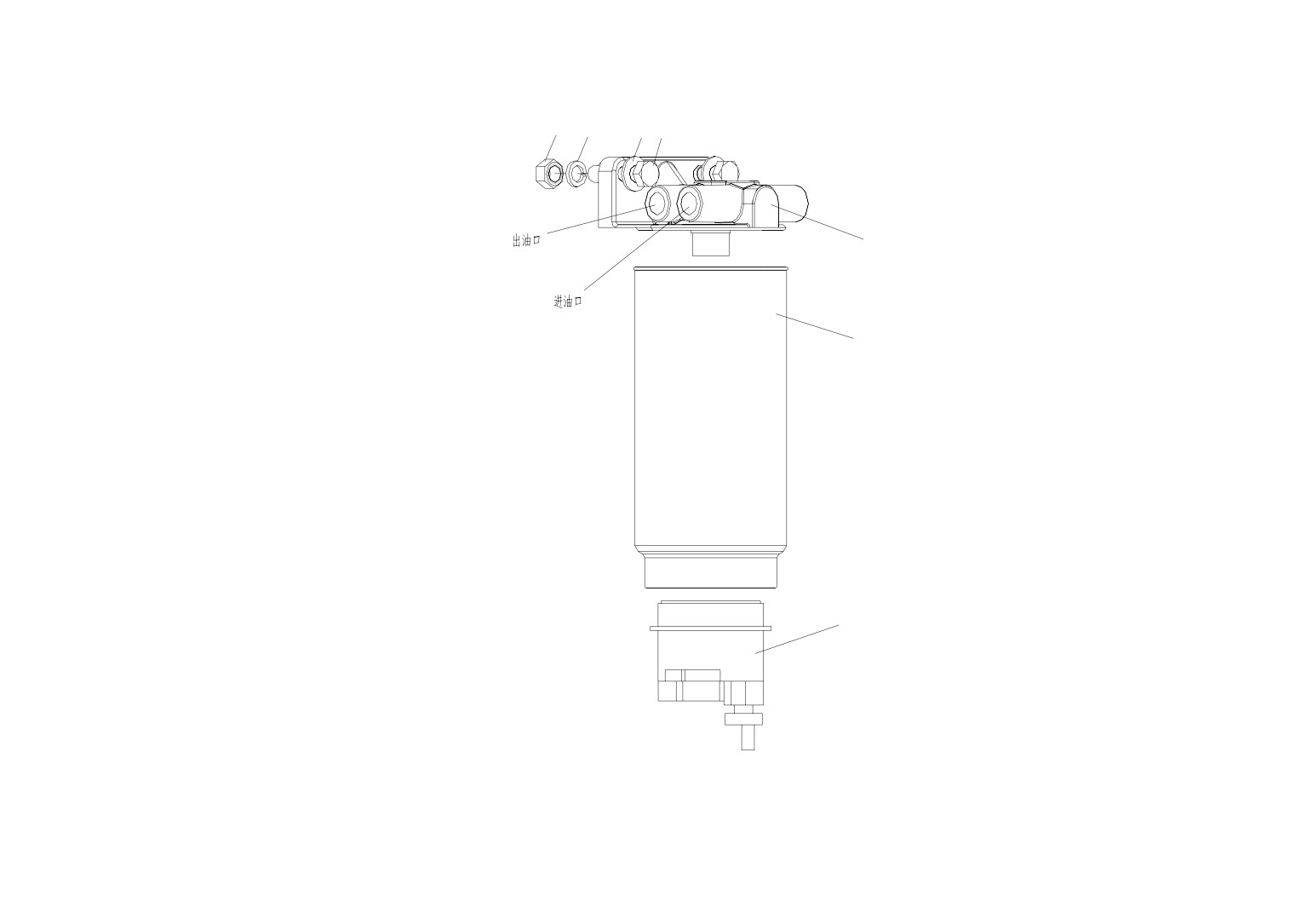

30、燃油粗滤器

标号零件号

零件名称

数量标号零件号

零件名称

数量

1105010-367

燃油粗滤器总成（式样图）

1

1

1105020-367

底座总成（式样图）

1

2

1105050-50A

滤芯总成（式样图）

1

3

1105080-50A

排水杯总成（式样图）

1

4 CQ34012

六角螺母

2

5 CQ40312

弹簧垫圈

2

6 Q40112

垫圈

2

7 CQ1501255

六角头导颈螺栓

2

～65～

4

5

6

7

1

2

3

图 30 燃油粗滤器

～66～

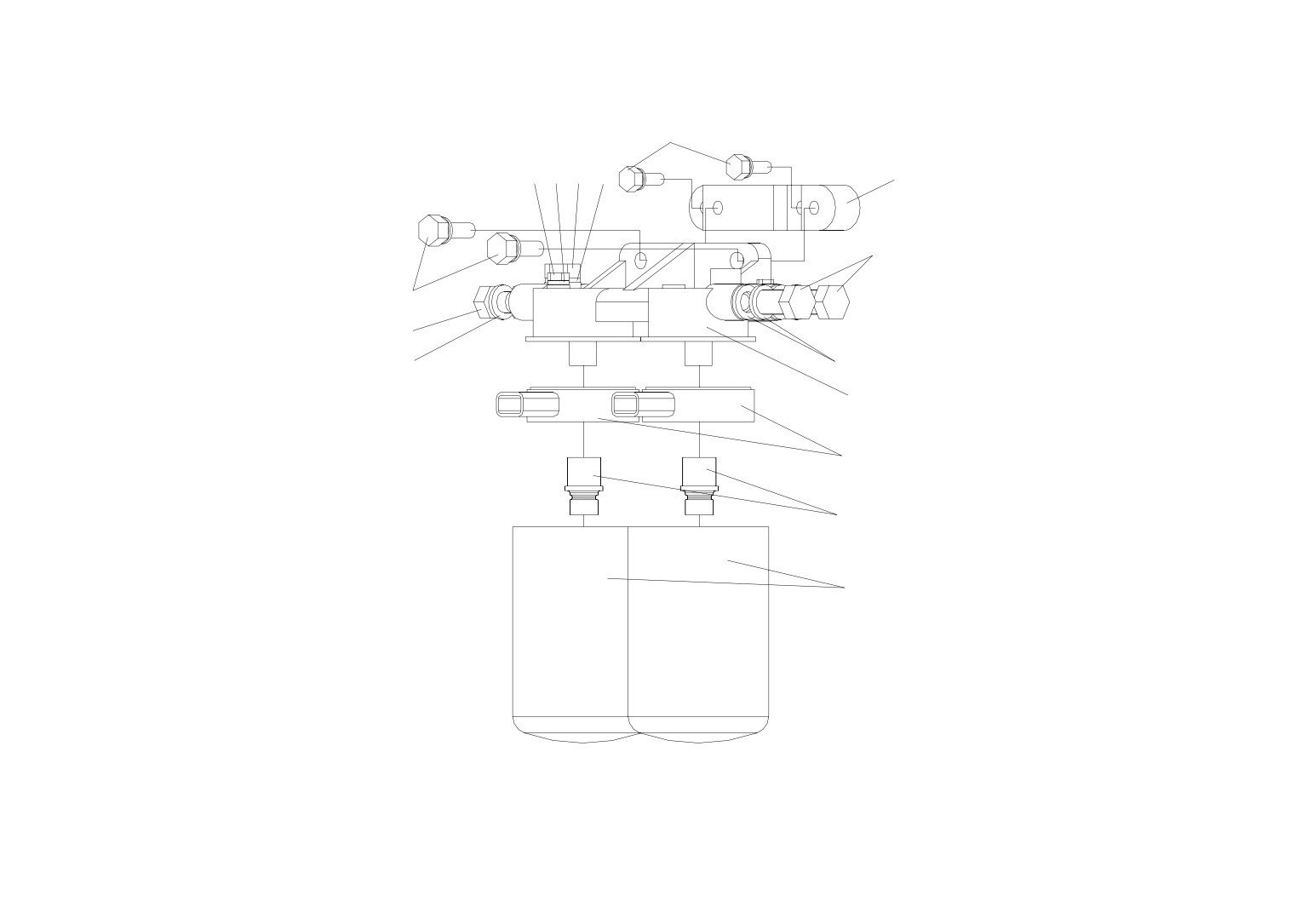

31、燃油细滤器

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

1117010-447

燃油细滤器总成

2

1

1117038-60D

空心螺栓

7

2 CQ72316T5

垫密圈

1

3

1117020-53D

燃油细滤器底座总成

2

4

1117030-447

加热器总成

2

5

1117032-447

螺纹接头

2

6

1117050-60D

旋装式柴油滤清器芯总成

3

7 CQ61716

六角头螺塞

2

8 CQ1461030

组合螺栓

1

9

1117031-60D

放气螺塞

1

10 CQ72308T5

垫密圈

11 CQ1420820

组合螺栓

2

12

1117121-59D

燃油细滤器支架

1

～67～

11

9

10

7

2

12

1

8

7

2

2

3

4

5

6

图 31 燃油细滤器

～68～

32、涡轮增压系统

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

1118096-29D

铰接螺栓

1

2 Q/WC3403-1994 铜垫圈 14X20

2

3

1118080A263

增压器回油管总成

1

4

1118010-36D

涡轮增压器总成

1

5

1118073-29D

螺母-增压器

4

6

1118091-36D

垫片-增压器

1

7

1118060-48D

增压器进油管总成

1

8 Q1840816

六角头凸缘导颈螺栓

4

9 Q/WC3403-1994 铜垫圈 12X18

2

10

1111069-29D

铰接螺栓

1

11

1118094-29D

垫片-增压器回油管

3

～69～

2

2

1

3

4

5

11

6

10

9

9

7

8

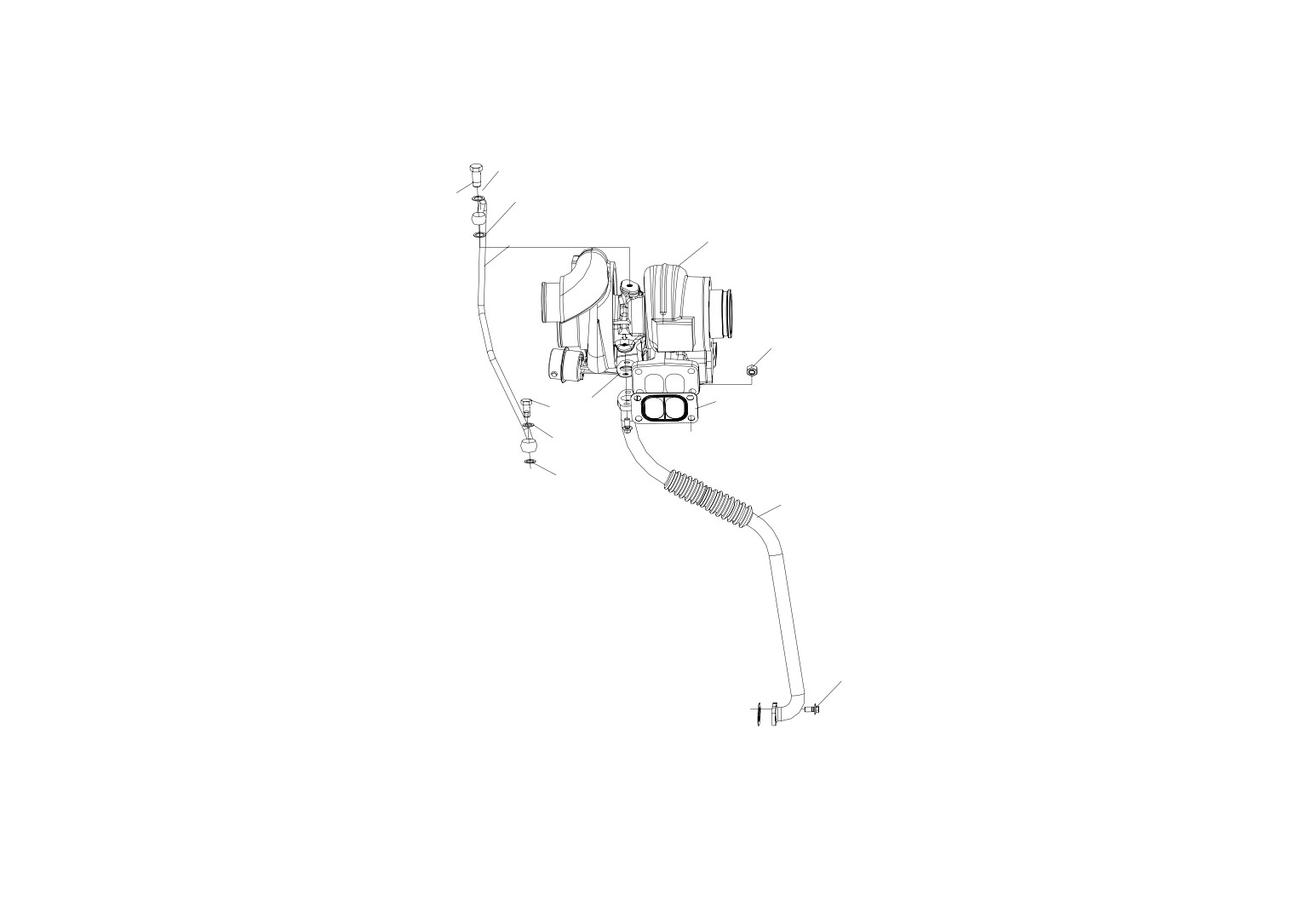

图 32 涡轮增压系统

～70～

33、中冷器、管路

标号零件号

零件名称

数量标号零件号

零件名称

数量

1 T6767406A

强力软管夹箍

2

2

1119057A263

增压器连接胶管

1

3

1119056A263

中冷器进气管

1

4 T67610006A

强力软管夹箍

4

5

1119050A263

进气波纹连接管总成

1

6

1119010A263

中冷器总成

1

7 CQ1460820

组合螺栓

8

8

1119060A263

出气波纹连接管总成

1

9 CQ32608

六角头突缘锁紧螺母

1

10 CQ1290870

双头螺柱

1

11 Q1840870

六角头凸缘螺栓

3

12

1119062A263

发动机进气管

1

～71～

12

11

10

9

8

1

2

3

4

5

6

7

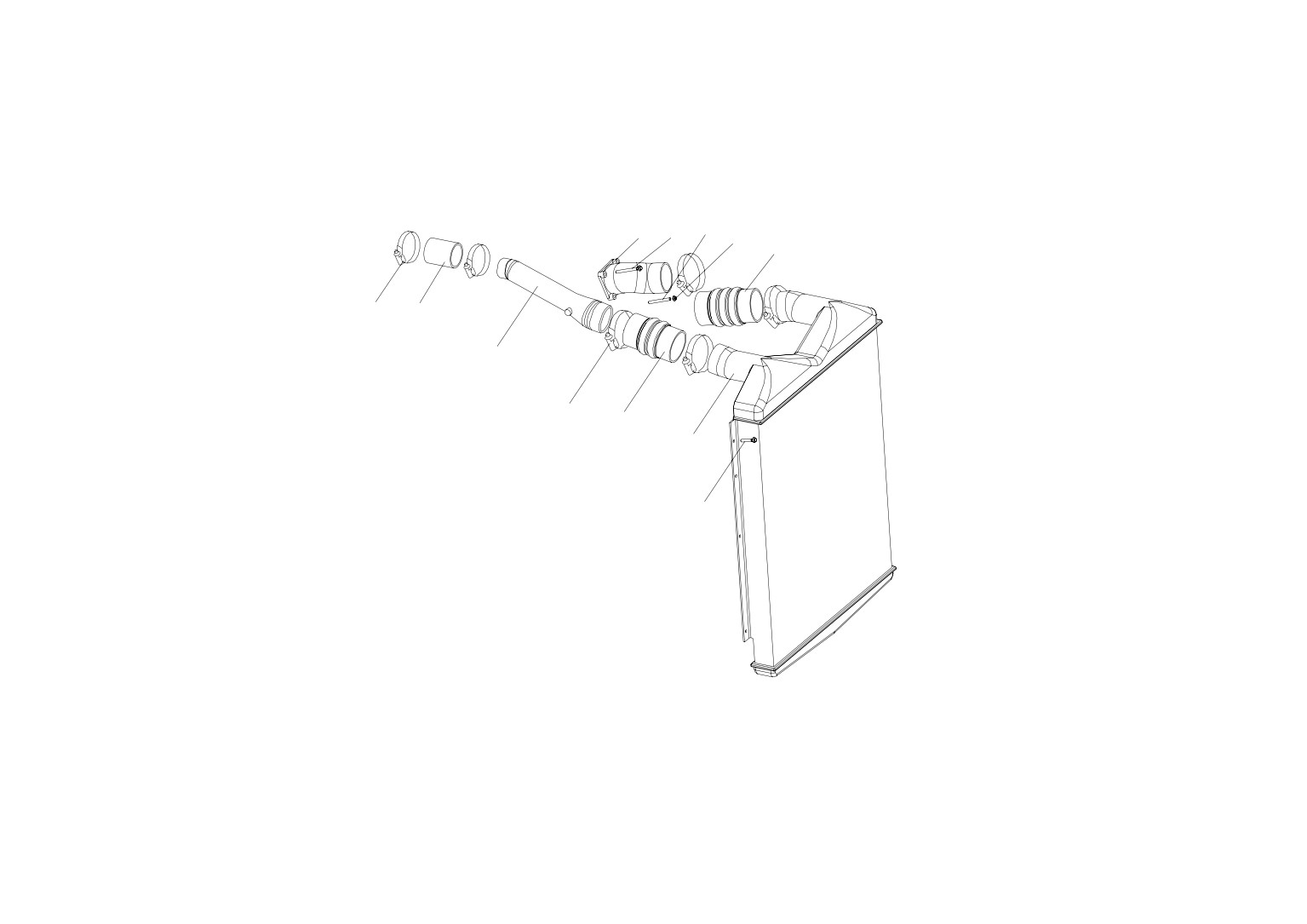

图 33 中冷器、管路

～72～

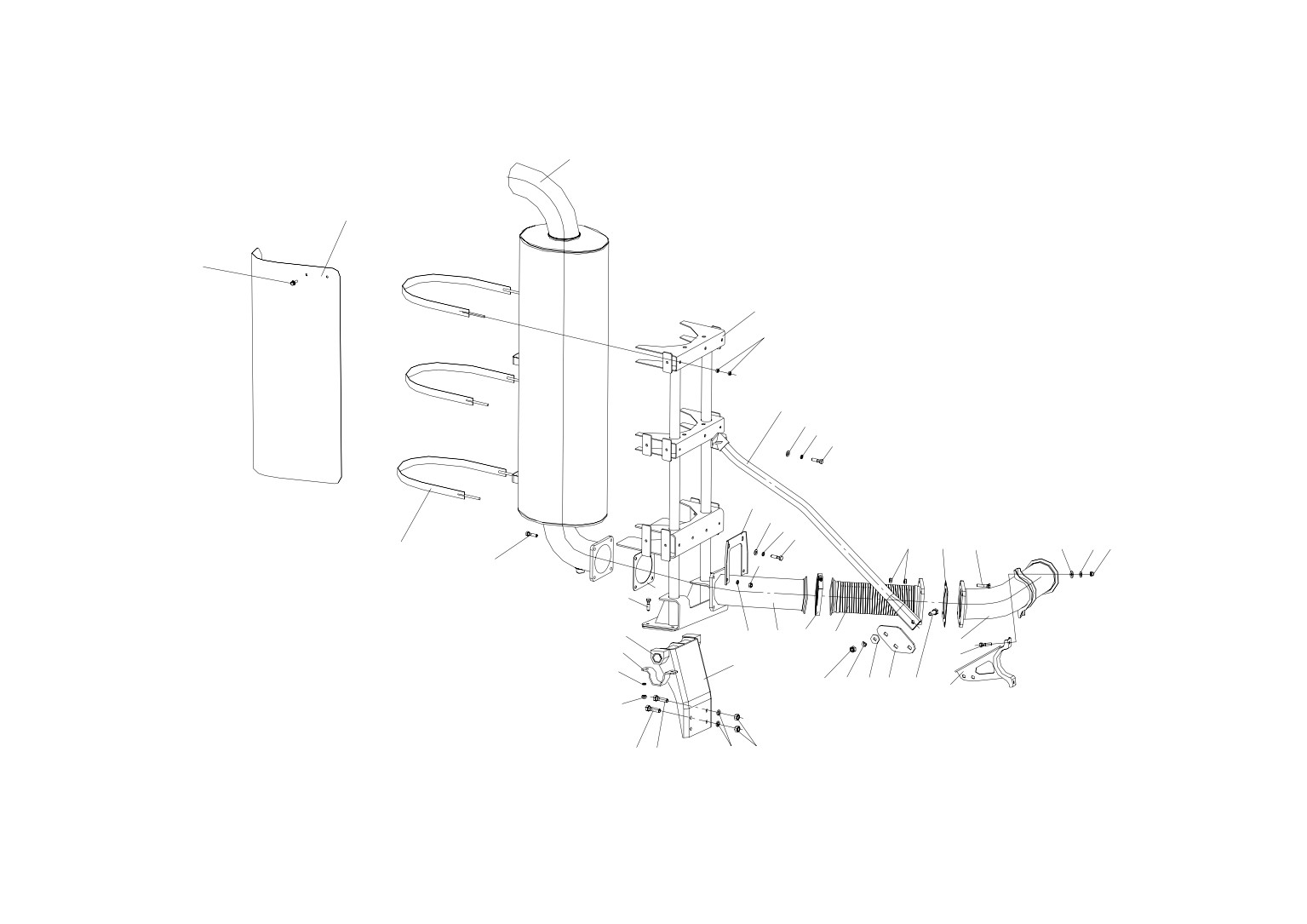

34、排气系统

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

1204028-367

隔热罩-消声器

1

18

CQ1501445

六角头导颈螺栓

1

2

1201010-447

消声器附带附件总成

1

19

1203070-367

支架总成-进气管

1

3

1203035-487

支架总成-消声器

1

20

CQ1501030

六角头导颈螺栓

2

4

CQ34008

六角螺母

12

21

1203010-487

进气管前段总成-消声器

1

5

1203095-487

支撑杆总成-消声器支架

1

22

1203025A263

垫密片总成

2

6

Q40110

垫圈

6

23

CQ1501045

六角头导颈螺栓

8

7

Q40310

弹簧垫圈

14

24

1203065-523

支架总成-消声器

1

8

CQ1501040

六角头导颈螺栓

4

25

CQ1501455

六角头导颈螺栓

2

9

1203033-367

支架-进气管

1

26

CQ1501450

六角头导颈螺栓

2

10

CQ34010

六角螺母

18

27

1203041-367

卡箍

2

11

1203015-487

进气管后段总成-消声器

1

28

1203027-367

缓冲块

2

29

CQ1501035

六角头导颈螺栓

4

12

1203075-55A

卡环总成

1

13

1203040A263

伸缩节总成

1

30

1203090-367

箍带总成-消声器

3

14

CQ34014

六角螺母

5

15

Q40314

弹簧垫圈

5

16

Q40214

大垫圈

1

17

1203047-487

支架

～73～

2

1

31

3

4

5

6

7

8

9

6

7

8

10

22

23

6

7 10

30

23

10

22

29

28

7

11

12

13

21

27

20

24

7

14

15

16

17

18

19

10

26

25

15

14

图 34 排气系统

～74～

35、散热器、悬置、管路、风扇护风罩

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

CQ67660B

蜗杆传动式软管夹箍

1

20

CQ1420825

组合螺栓

4

2

1303011-263

散热器进水胶管

1

21

1302040-367

散热器拉杆总成

2

3

CQ67680B

蜗杆传动式软管夹箍

1

22

CQ1420825

组合螺栓

4

4

1311039-367

堵盖

1

23

CQ34008

六角螺母

2

5

CQ67616

蜗杆传动式小型软管夹箍

1

24

CQ1420825

组合螺栓

2

6

1301010-435

散热器总成(CA6DL2 发动机)

1

25

1302044-367

拉杆下支架

2

7

1302017-242

散热器左下支架

1

26

CQ34008

六角螺母

4

8

1302014-242

散热器右下支架

1

27

CQ67680B

蜗杆传动式软管夹箍

4

9

CQ1420825

组合螺栓

8

28

1302050-01

拉杆软垫总成

2

10

Q5003030

开口销

2

29

1302052-01

垫圈

2

11

CQ1731275

六角头螺杆带孔导颈螺栓

2

30

CQ1461050

组合螺栓

2

12

1302125A01

上垫块总成-散热器悬置

2

31

CQ34010

六角螺母

2

13

CQ1421235

组合螺栓

4

32

1303041A263

散热器出水胶管

1

14

1302121A01

套管

2

33

1303040A263

散热器出水连接钢管总成

1

15

CQ34012

六角螺母

4

34

1303043A263

水泵进水胶管

1

16

1302013-242

散热器上支架

2

35

1309010-263

风扇护风罩总成

1

17

1302130A01

下垫块总成-散热器悬置

2

36

CQ1420820

组合螺栓

6

18

CQ38112

六角槽形螺母

2

19

1302043-01

拉杆

～75～

1

2

6

3

4

5

27

7

34

28

22

21

20

19

29

30

31

36

23

25

24

35

26

33

11

32

12

13

14

15

16

8

17

9

18

10

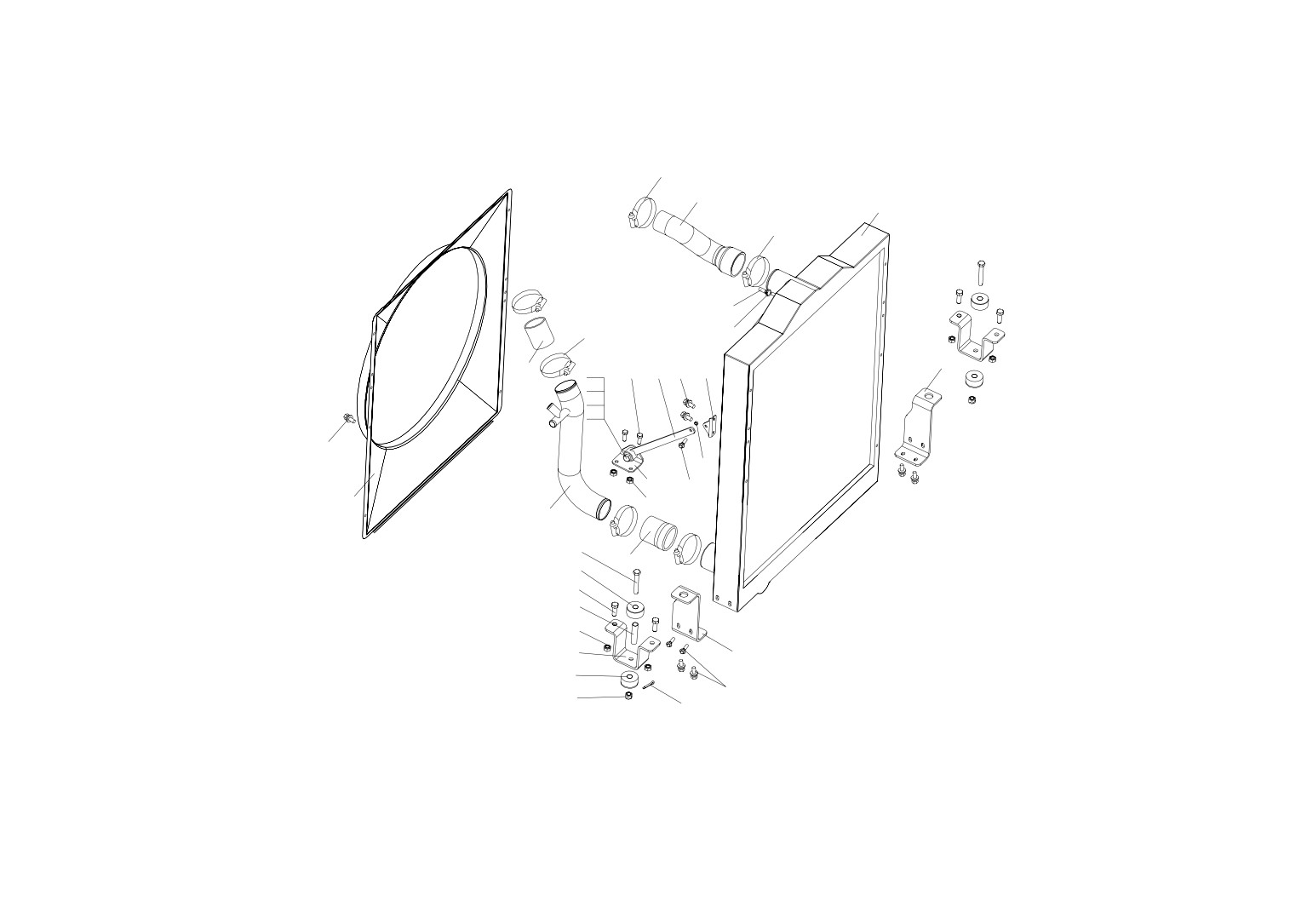

图 35 散热器、悬置、管路、风扇护风罩

～76～

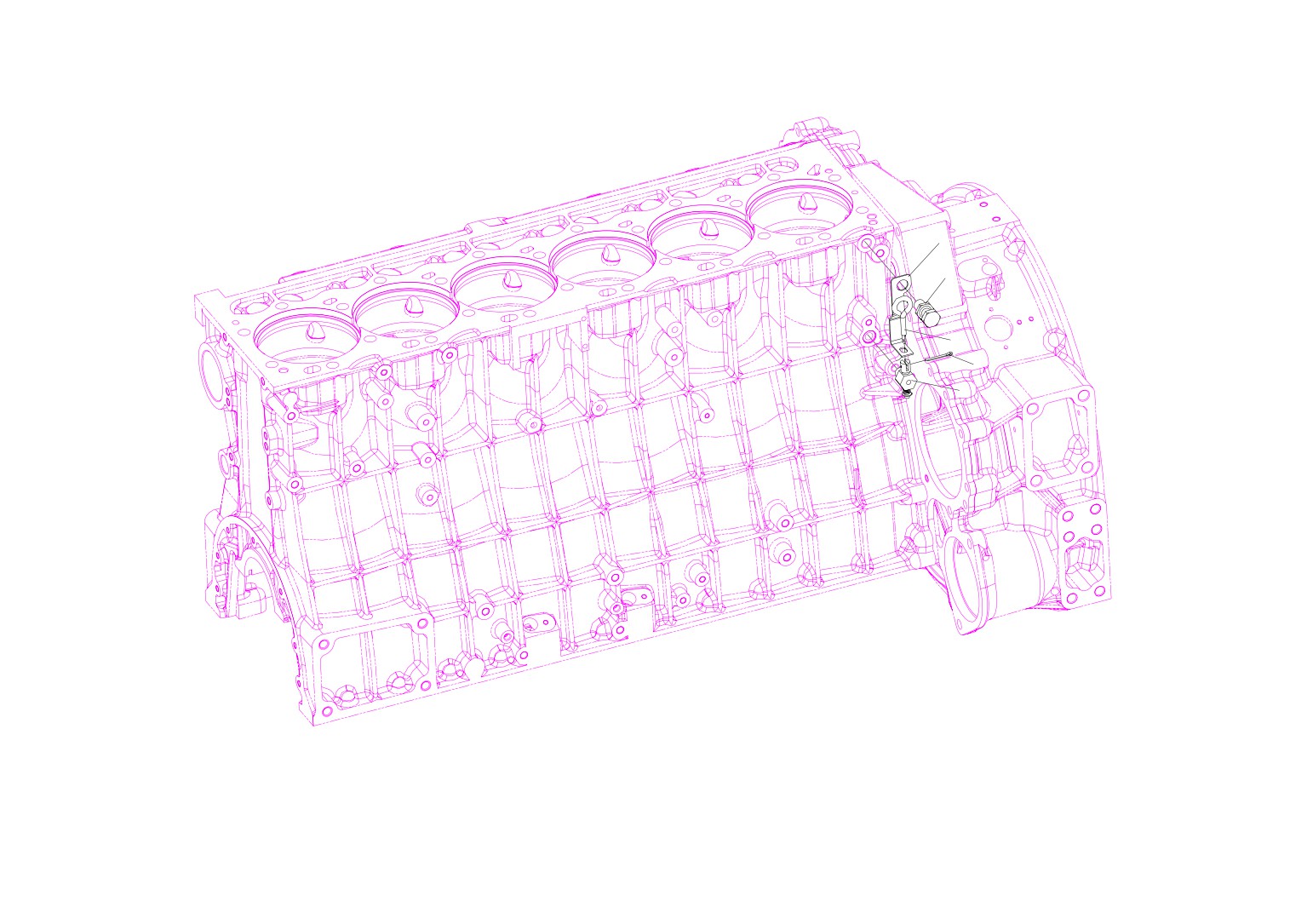

36、放水开关

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

1305031-29D

支架-放水开关

1

2

1002021-29D

起重螺栓

1

3

1305013A29D

放水开关手柄

1

4 Q5003225

开口销

1

5

1305010-29D

放水开关总成

1

～77～

1

2

3

4

5

图 36 放水开关

～78～

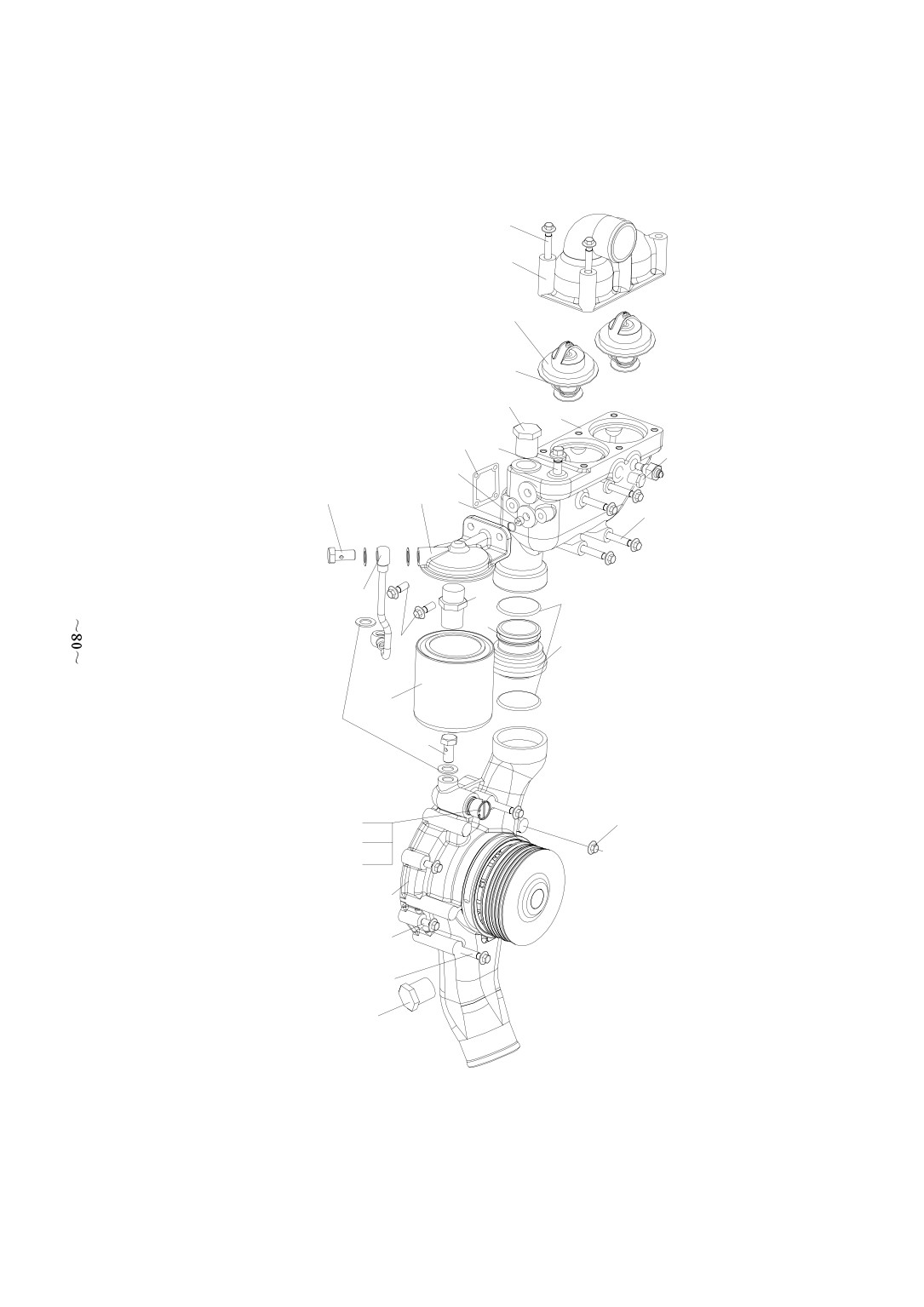

37、调温器、水泵、风扇支架

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

Q1820865

六角头凸缘导颈螺栓

6

19

CQ7345462C

液压气动用 O 形橡胶密封圈

2

2

1306013-263

调温器盖

1

20

1306024-29D

罩壳-中间接管

1

3

1306010-29D

蜡式调温器总成

2

21

CQ61803

六角头锥形螺塞

2

4

1306011-29D

密封环-调温器

2

22

1306029-29D

螺栓-调温器体

4

5

1306021-29D

调温器体

1

23

Q/WC3404-1994

M12×1.25 铰接螺栓

1

6

CQ61806

六角头锥形螺塞

1

24

Q43022

孔用弹性挡圈

1

7

CQ61801

六角头锥形螺塞

1

25

1307017-29D

水滤清器开启阀芯

1

8

1306026-29D

垫片

1

26

CQ7342170C

液压气动用 O 形橡胶密封圈

1

9

1307032-29D

水滤清器节流螺钉

1

27

1307010-36D

水泵总成

1

10

CQ7342140C

液压气动用 O 形橡胶密封圈

1

28

Q1820845

六角头凸缘导颈螺栓

2

11

1307041-29D

水滤清器座

1

29

1307019-29D

螺栓-水泵

3

12

Q/WC3403-1994

12×18 铜垫圈

4

30

CQ61806

六角头锥形螺塞

1

13

Q/WC3404-1994

M12×1.25 铰接螺栓

1

31

CQ39608

六角法兰面螺母

3

14

1307050-29D

水滤清器进水管总成

1

15

Q1840820

六角头凸缘螺栓

2

16

1307042-29D

水滤清器连接螺母

1

17

1307020-29D

水滤清器总成

1

18

1306023-36D

中间

～79～

1

2

3

4

6

5

8

7

21

9

13

11

10

22

14

16

19

18

15

20

17

12

23

24

31

25

26

27

28

29

30

图 37 调温器、水泵、风扇支架

38、张紧轮、前端轮系

标号零件号

零件名称

数量

标号

零件号

零件名称

数量

1

1307010-36D

水泵总成

1

2

1023011-36D

前端轮系支架

1

3

1023021-36D

多楔皮带

1

4

1023020-36D

楔惰轮总成

1

5

3701010-36D

交流发电机总成

1

6

8103020-36D

冷气压缩机总成

1

7

Q40210

大垫圈

2

8

Q1841045

六角头凸缘螺栓

2

9

1023015-36D

平惰轮总成

1

10

Q1821080

六角头凸缘导颈螺栓

5

11

1005046-36D

多楔带轮-曲轴

1

12

1005048K29D

减振器螺栓

6

13

1023010-36D

自动张紧轮总成

1

14

Q1840845

六角头凸缘螺栓

2

15

1307014-36D

水泵皮带轮

1

～81～

4

3

2

5

1

6

7

8

9

10

11

15

14

13

12

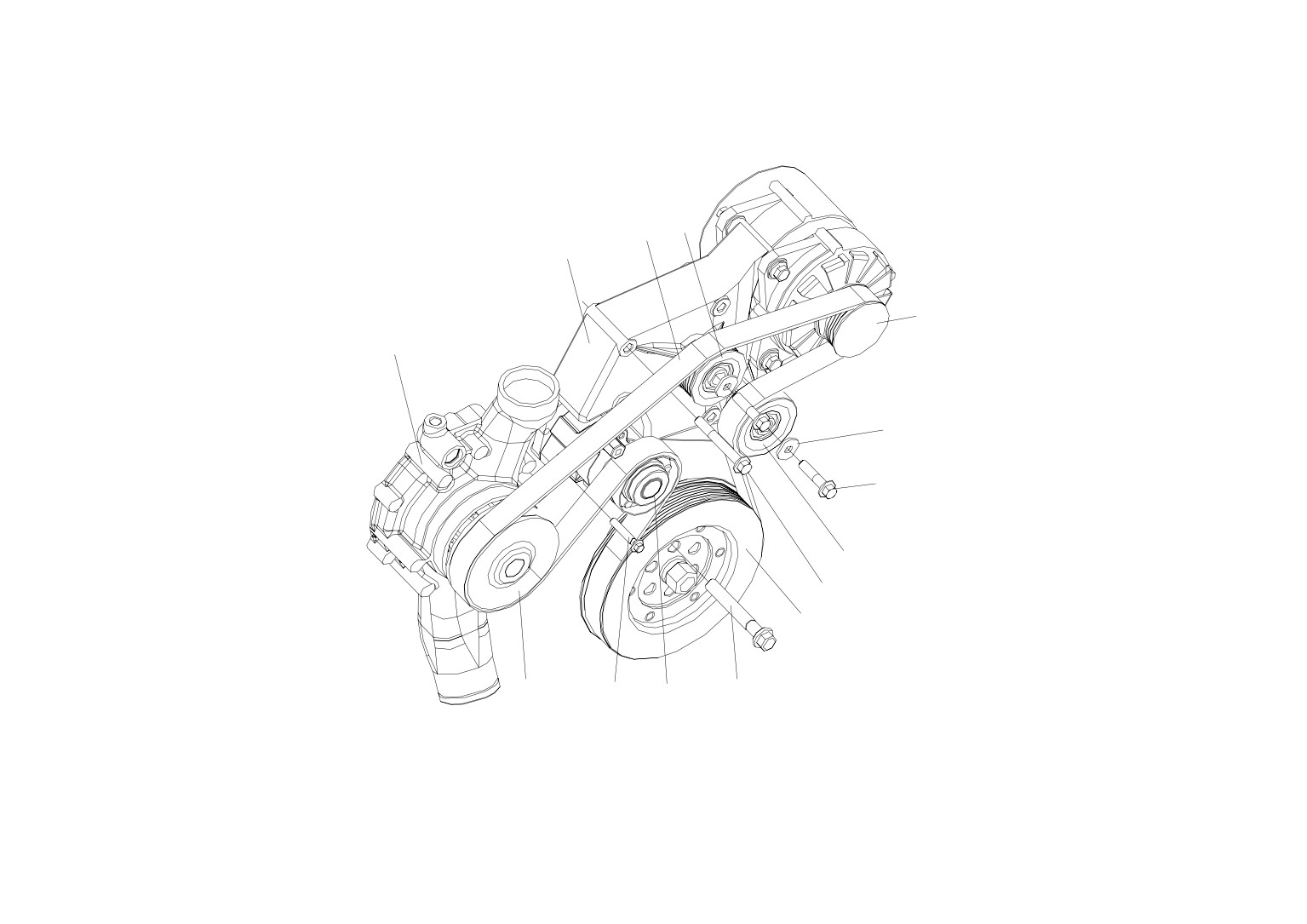

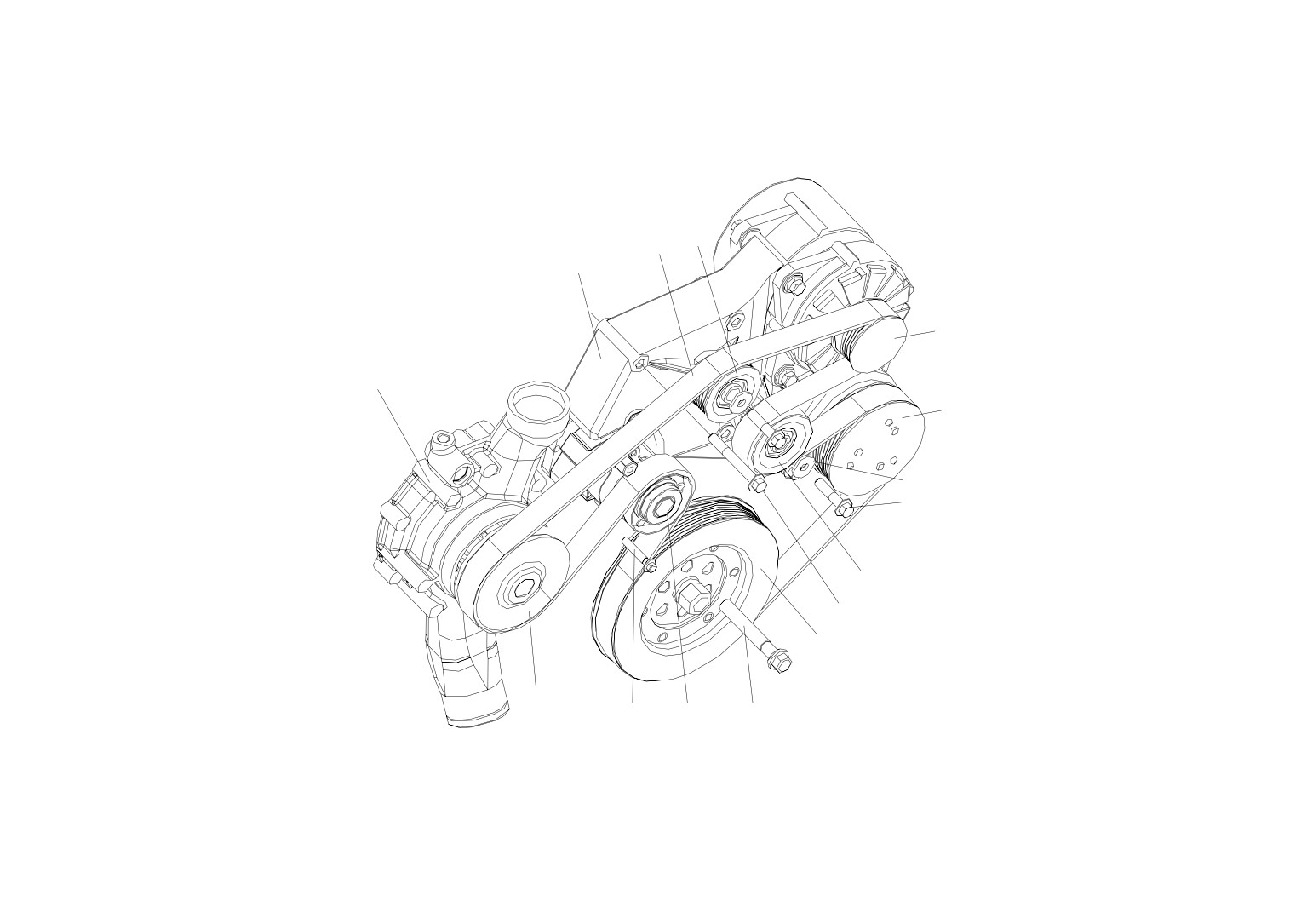

图 38 张紧轮、前端轮系

～82～

39、张紧轮、前端轮系(A 方案)

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

1307010-36D

水泵总成

1

2

1023011-36D

前端轮系支架

1

3

1023021-36D

多楔皮带

1

4

1023020-36D

楔惰轮总成

1

5

3701010-36D

交流发电机总成

1

6 Q40210

大垫圈

2

7 Q1841045

六角头凸缘螺栓

2

8

1023015-36D

平惰轮总成

1

9 Q1821080

六角头凸缘导颈螺栓

5

10

1005046-36D

多楔带轮-曲轴

1

11

1005048K29D

减振器螺栓

6

12

1023010-36D

自动张紧轮总成

1

13 Q1840845

六角头凸缘螺栓

2

14

1307014-36D

水泵皮带轮

1

注：A 方案为不带空调方案

～83～

4

3

2

5

1

6

7

8

9

10

14

13

12

11

图 39 张紧轮、前端轮系(A 方案)

～84～

40、膨胀箱、加水口盖、膨胀箱支架、管路

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

CQ67635B

蜗杆传动式小型软管夹箍

6

18

1304010-A1

水箱盖总成

1

2

1311046A263

前回水胶管

1

19

1311023A263

后除气胶管

2

3

1307074A263

前回水管前连接支架

1

20

1311051K1H

保护套

2

4

CQ34008

六角螺母

5

21

CQ67616

蜗杆传动式小型软管夹箍

10

5

Q68622

单管夹子

3

22

1311027-263

调温器后除气弯管

1

6

1311045A263

前回水连接钢管总成

1

23

1311026-263

调温器前除气弯管

1

7

1307073A263

前回水管后连接支架

1

24

CQ1460820

组合螺栓

2

8

CQ1420820

组合螺栓

5

25

1311030-263

支架总成

2

9

1311043A263

中间接管

1

26

1311060-8E

双管夹箍总成

2

10

1311040A263

后回水连接钢管总成

1

27

CQ1460835

组合螺栓

2

11

1307072A263

后回水管下连接支架

1

28

1311024-249

除气空心螺栓

1

12

1307071A263

后回水管上连接支架

1

29

1311025-138

发动机除气管总成

1

13

1311041A263

后回水胶管

1

30

CQ72314T5

垫密圈

2

14

CQ1420820

组合螺栓

8

31

1311028-263

发动机前除气胶管

1

15

1311040A242

膨胀箱固定架总成

1

32

1311022-131

散热器前除气胶管

1

16

CQ34008

六角螺母

8

17

1311010-1N

膨胀

～85～

19

18

20

21

22

23

17

15

24

14

26

16

31

25

13

32

27

28

29

30

12

11

10

7

9

6

4

3

8

2

1

5

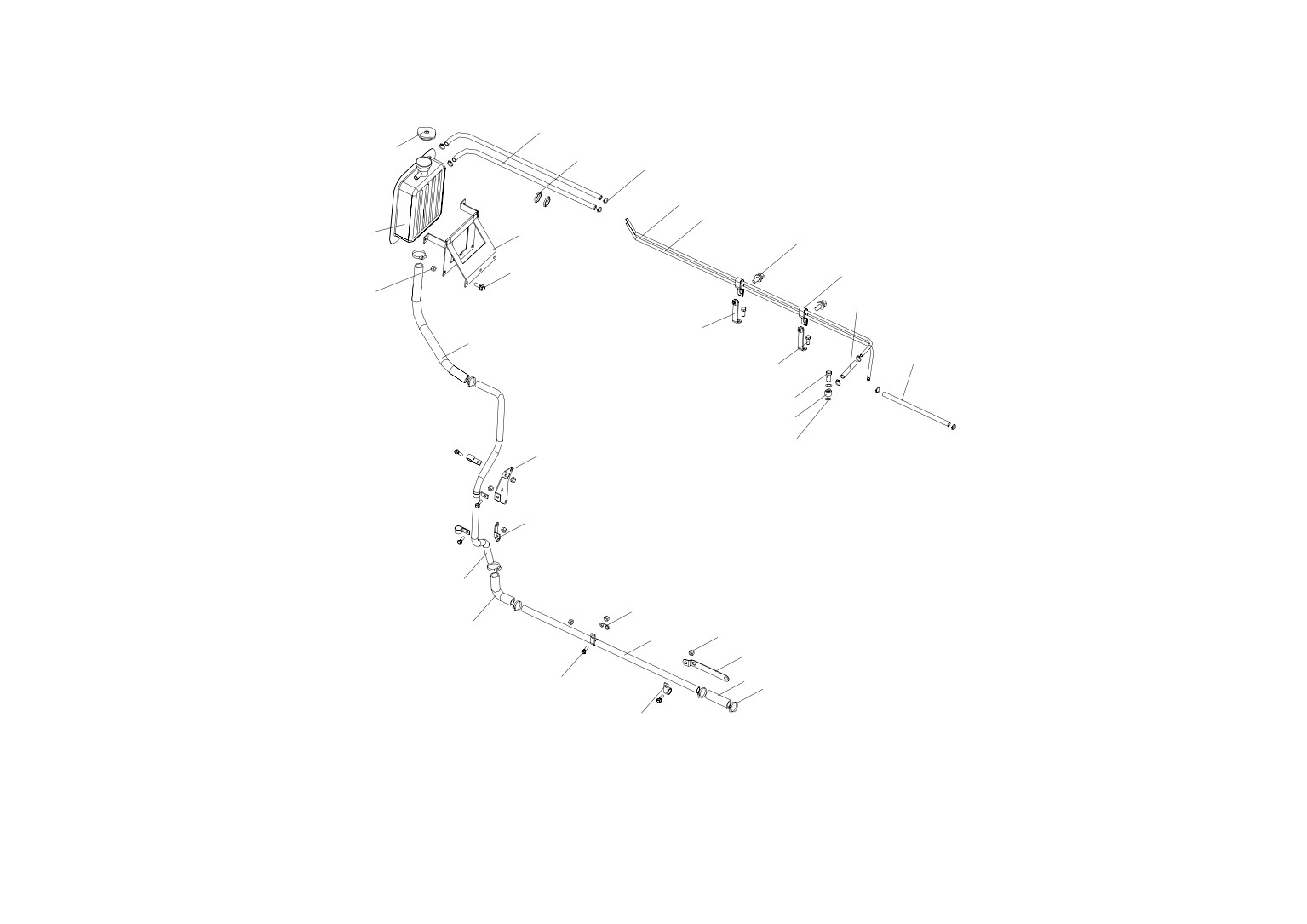

图 40 膨胀箱、加水口盖、膨胀箱支架、管路

～86～

41、风扇及风扇离合器

标号零件号

零件名称

数量标号零件号

零件名称

数量

1 CQ34008

六角螺母

6

2 Q40308

弹簧垫圈

6

3 Q40108

垫圈

6

4

1308010-263

风扇总成

1

5 CQ1201030

双头螺栓

4

6 Q40310

弹簧垫圈

4

7 CQ34010

六角螺母

4

8

1313010A263

风扇离合器总成

1

9 CQ1421040

组合螺栓

6

10

1313063A263

风扇离合器过渡法兰

1

～87～

4

1

2

3

8

5

6

7

10

9

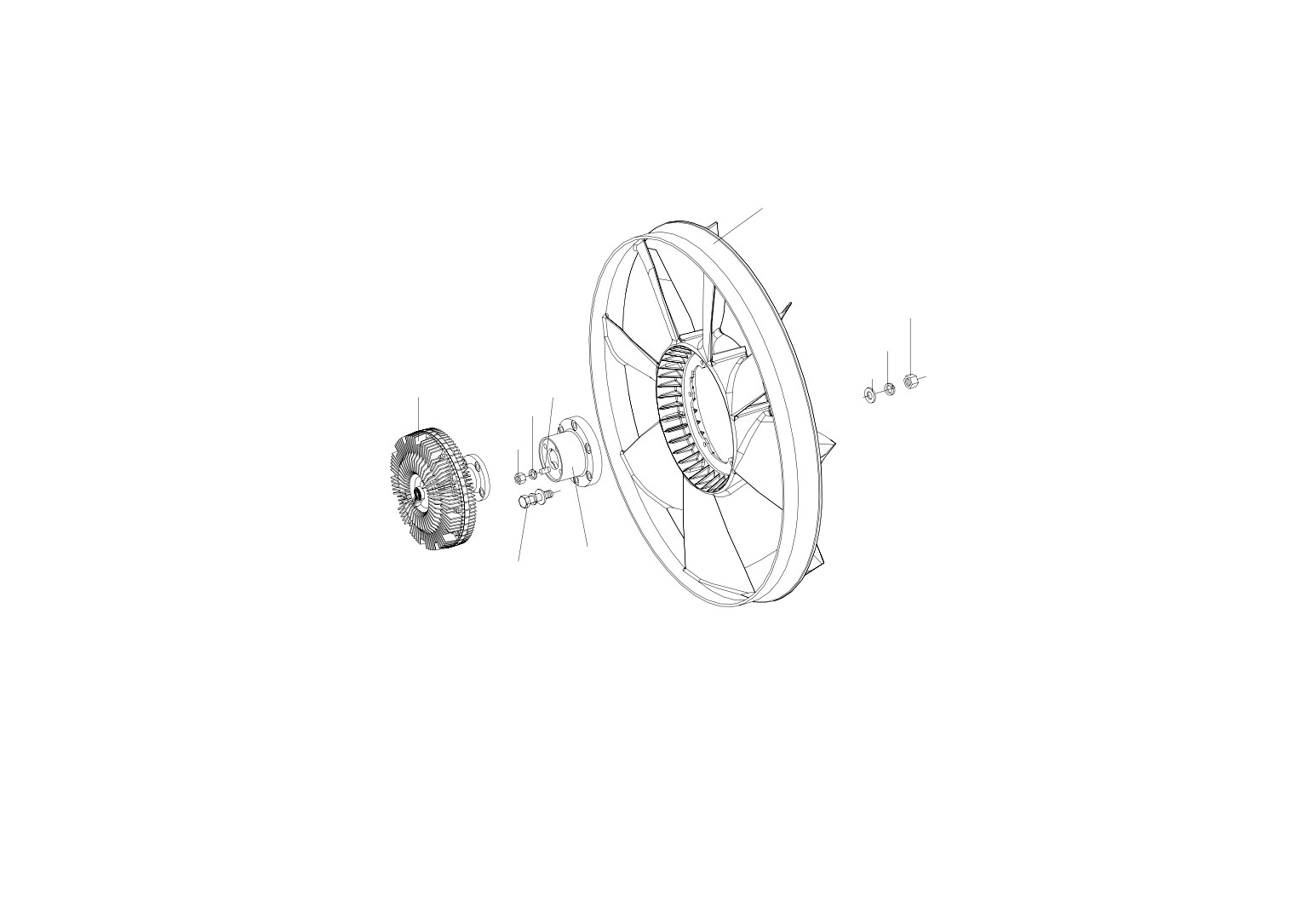

图 41 风扇及风扇离合器

～88～

42、离合器及离合器外壳

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

1601210BA0H

离合器从动盘总成

1

2

1601310BA0H

离合器盖总成

1

3

1601430-A7M

分离轴承总成

1

4 Q40310

弹簧垫圈

12

5 CQ1501070T

六角头导颈螺栓

12

～89～

содержание .. 1 2 3 4 ..
