Самосвал FAW CA 3252 P2K2B1T1A2Z 6х4 2007 г.в. Каталог запчастей - часть 4

5

4

3

2

1

图 42 离合器及离合器外壳

～90～

43、离合器操纵机构

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

1602015-1H

离合器踏板及衬套总成

1

17

CQ1420816

组合螺栓

2

1602037-50

踏板套-离合器踏板

1

18

1602110-367

离合器总泵总成

1

2

1602041-50

轴-离合器踏板

1

19

1602097B109

密封罩

1

3

1602038-50

上限位块-离合器踏板

1

20

1602200A367

离合器油管总成

1

4

1602091-50

偏心螺钉-总泵

1

21

1602237-263

带橡胶圈管夹子

2

5

1602039-1H

回动弹簧

1

22

Q40208

大垫圈

2

6

1602085E5H

离合器踏板右支架总成

1

23

CQ1500816

六角头导颈螺栓

2

7

1602092-50

缓冲块

1

24

T67427946

塑料箍带

按需

8

CQ1421020

组合螺栓

2

25

CQ1501050

六角头导颈螺栓

1

9

Q40312

弹簧垫圈

7

26

CQ67616

小型蜗杆传动式软管夹箍

2

10

CQ35312

六角较扁螺母

3

27

1602097-367

密封罩

1

11

Q40310

弹簧垫圈

6

28

1602096-367

软管-总泵

1

12

CQ1501065

六角头导颈螺栓

1

29

1602100-362

贮油杯总成

1

13

3754030A8E

排气制动开关

1

30

CQ1500620

六角头导颈螺栓

2

14

1602075-240

限位座支架总成

1

31

Q40306

弹簧垫圈

3

15

1602045E5H

离合器踏板支架总成

1

32

Q40106

垫圈

3

16

CQ1461020

组合螺栓

1

～91～

24

4

3

8

24

5

109

12

1

2

8

34

11

24

6

35

7

9

13

11

10

32

25

23

17

31

11

14

22

30

16

29

36

18

26

17

21

9

37

27

32

9

31

10

30

19

32

16

31

26

15

28

16

33

23

22

20

21

图 43 离合器操纵机构

～92～

43、离合器操纵机构

标号零件号

零件名称

数量标号零件号

零件名称

数量

34

1602300-367

离合器助力泵总成

1

35 CQ1501030

六角头导颈螺栓

4

36

1602120B260

离合器分离叉总成

1

37 CQ1501235

六角头导颈螺栓

4

～93～

24

4

3

8

24

5

109

12

1

2

8

34

11

24

6

35

7

9

13

11

10

32

25

23

17

31

11

14

22

30

16

29

36

18

26

17

21

9

37

27

32

9

31

10

30

19

32

16

31

26

15

28

16

33

23

22

20

21

图 43 离合器操纵机构

～94～

44、离合器和变速器壳体

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

Q1701032

六角头头部带孔螺栓 M10×32

2

18

Q150B1235

六角头螺栓

4

2

GB93-76

弹簧垫圈 10

2

19

Q43012

弹簧垫圈

4

3

JS180-1701040-3

一轴轴承盖

1

20

JS180-1601024-5

分离拨叉支架

1

4

GB21-76

六角头螺栓 M10×32

4

21

JS180-1601021-4

离合器分离拨叉

1

5

GB93-76

弹簧垫圈 10

4

22

JS180-1601023-3

拨叉轴

1

6

F500A-1802191

骨架油封总成

1

23

J75-1601033

分离轴承润滑管总成

1

7

14311

一轴轴承盖衬垫

1

24

J75-1601031

管接头

1

8

GB21-76

小六角头螺栓 M12×90

2

25

J75-1601035

滑脂杯座

1

9

GB93-76

弹簧垫圈 12

2

26

J75-1601034

滑脂杯盖

1

10

C01056

双头螺栓

6

27

Q40310

弹簧垫圈

1

11

GB95-76

垫圈 16

6

28

Q72310T3

密封圈

2

12

GB889-80

六角尼龙圈锁紧螺母 M16×1.5

6

29

15410-17

离合器壳体

1

13

Q43125

轴用弹性挡圈

2

30

20822

离合器壳体衬垫

1

14

JS180-1601029-1

防尘罩

2

31

Q61304

方头锥形螺塞

1

15

Q43042

孔用弹性挡圈

2

32

18686

变速器壳体

1

16

JS180-1601030-2

拨叉轴套

2

33

GB21-76

小六角头螺栓 M12×25

8

17

GB304-64 UC25

关节

1

～95～

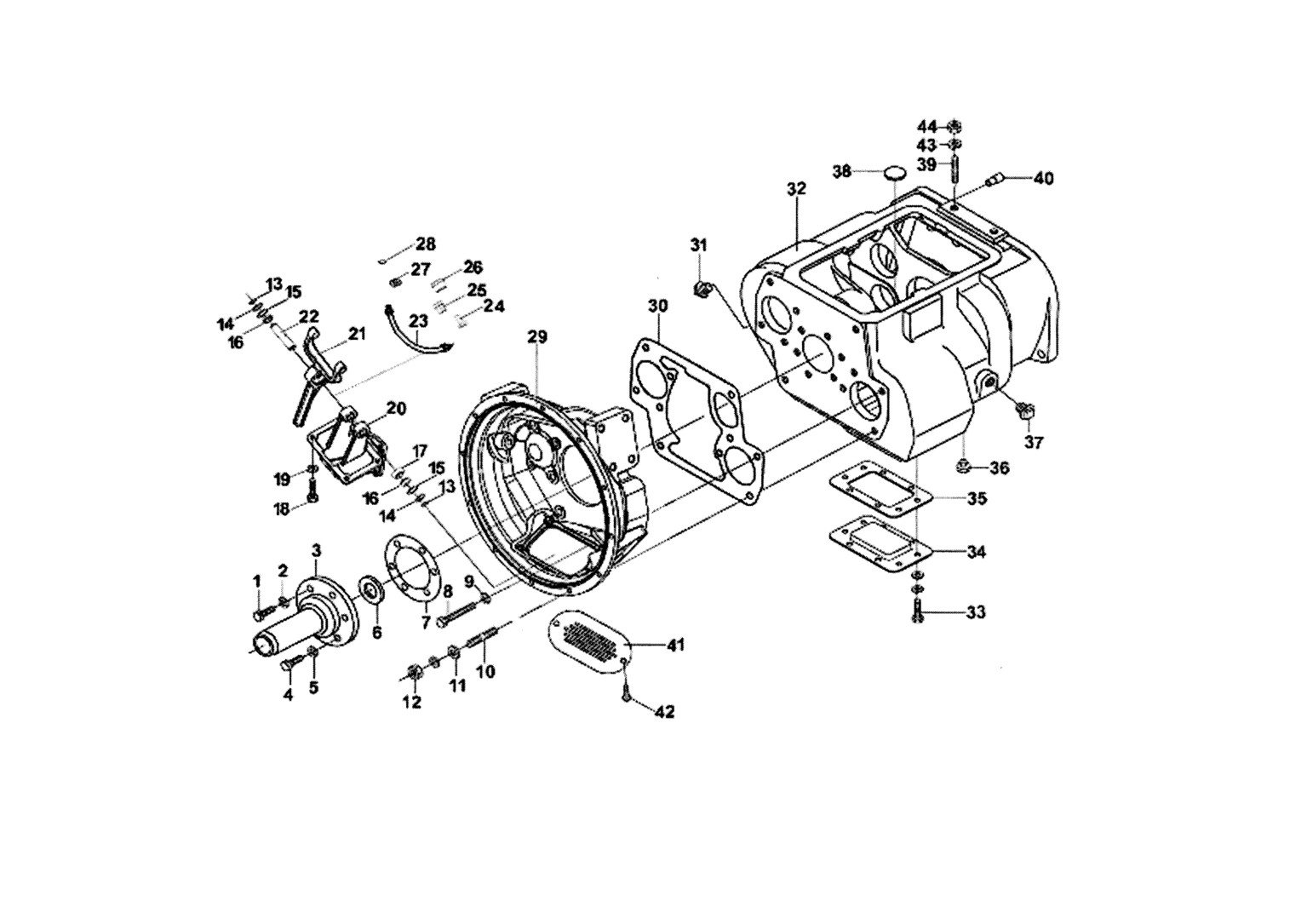

图 44 离合器和变速器壳体

～96～

44、离合器和变速器壳体

标号零件号

零件名称

数量标号零件号

零件名称

数量

35

16929

底取力窗口衬垫

1

36 Q614B06

方头锥形螺塞 NPT3/4

1

37 Q614B12

方头锥形螺塞

1

38

14373

圆磁铁

3

39 GB73-76

平端紧定螺钉 M16×16

2

40

14334

后盖定位销

2

41 C04004-6

离合器手孔盖

2

42 GB21-76

小六角头螺栓 M8×12

2

43 GB93-76

弹簧垫圈 16

2

44 GB6171-86

六角螺母 M16×1.5

2

～97～

图 44 离合器和变速器壳体

～98～

45、二轴

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

16118

二轴滑套

3

2

18701

二轴齿轮调整垫

5

3

14749

二轴齿轮花键垫片

5

4

16748

二轴三档齿轮

1

T115F-1701132 二轴超速档齿轮

1

5

14750

止动环

5

6

16750

二轴二档齿轮

1

7

16752

二轴一档齿轮

1

8

16754

二轴低档齿轮

1

9

16756

二轴倒档齿轮

1

10 GB879-76

弹性圆柱销 3×10

1

11

17109

二轴六角键

1

12

18729

二轴

1

～99～

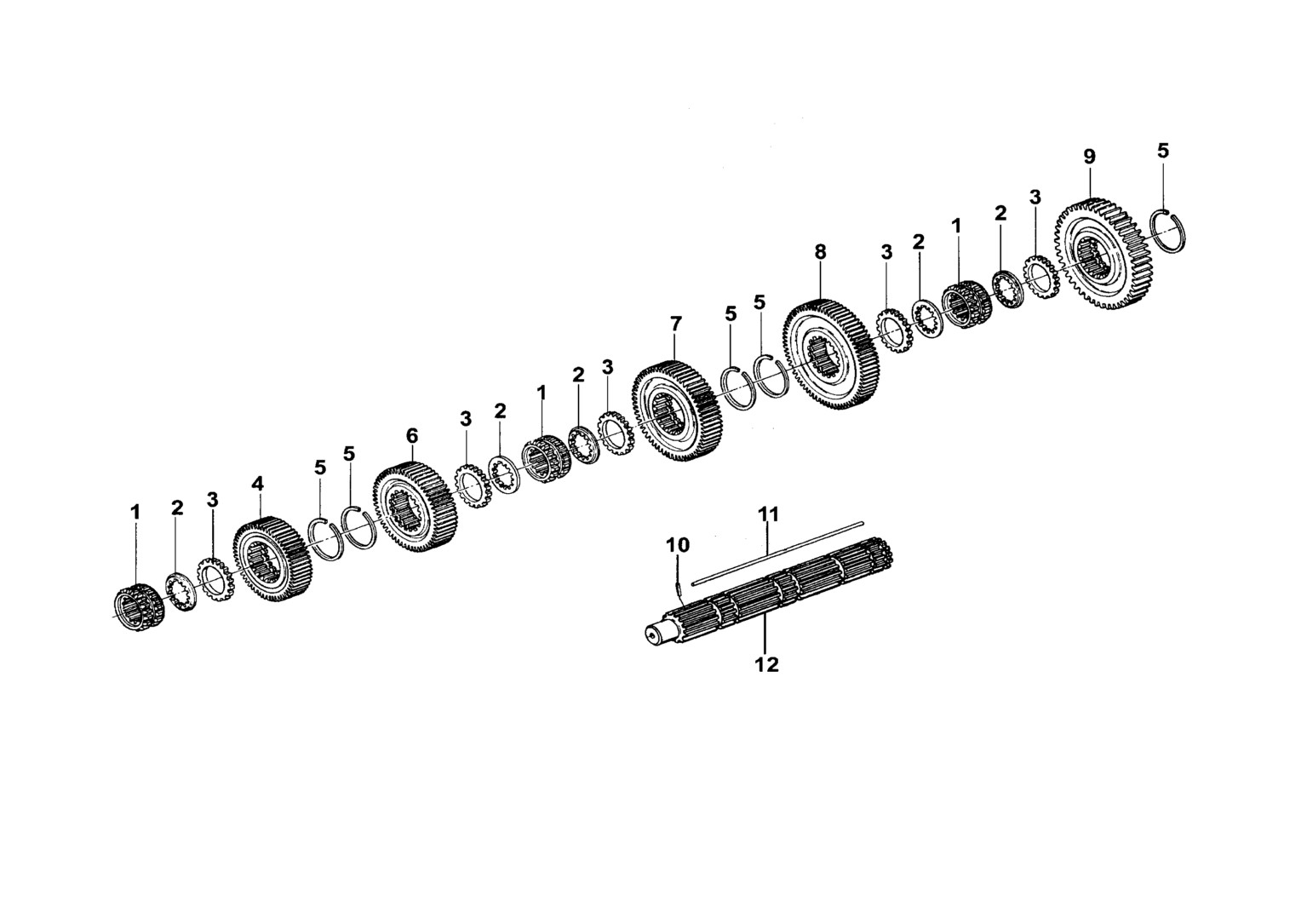

图 45 二轴

～100～

46、左、右中间轴

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

GB21-76

六角头螺栓 M16×1.5×45

2

16

102308E

短圆柱滚子轴承

2

2

19668

中间轴轴承档板

2

17

14317

止动环

2

3

GB879-76

弹性圆柱销 5×14

4

4

370309Y

单列向心球轴承

2

5

C01021

止动环

2

6

19198

中间轴止动环

2

7

19552

中间轴传动齿轮

2

T115F-1701056

中间轴传动齿轮

2

8

C01025

隔套

1

9

C01026

磨擦轮

1

10

16749

中间轴三档齿轮

2

T115F-1701052

中间轴超速档齿轮

2

11

16751

中间轴二档齿轮

2

12

16753

中间轴一档齿轮

2

13

19673

中间轴四方键

2

14

X-6-E

半圆键

2

15

19549

中间

～101～

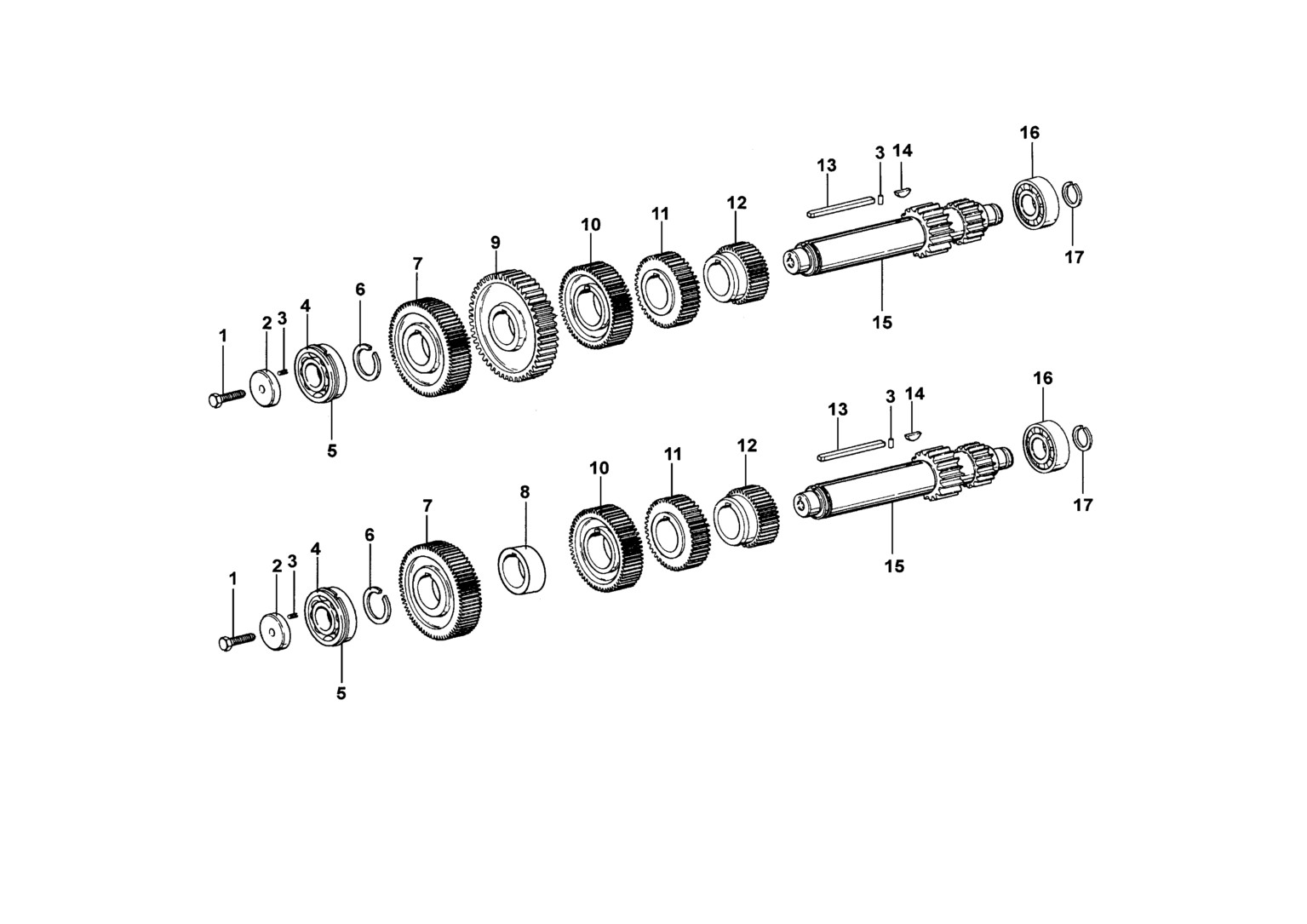

图 46 左、右中间轴

～102～

47、一轴

标号零件号

零件名称

数量标号零件号

零件名称

数量

1 JS180A-1701036 一轴螺母

1

2 C01020

止动环

1

3

150212K

一面带止动槽和防尘盖的单列

1

向心球轴承

4

16463

齿轮隔垫

1

5

14750

止动环

1

6

17568

一轴齿轮

1

T115F-1701032

一轴齿轮

1

7 JS180A-1701030 一轴

1

8

16566

二轴导套

1

～103～

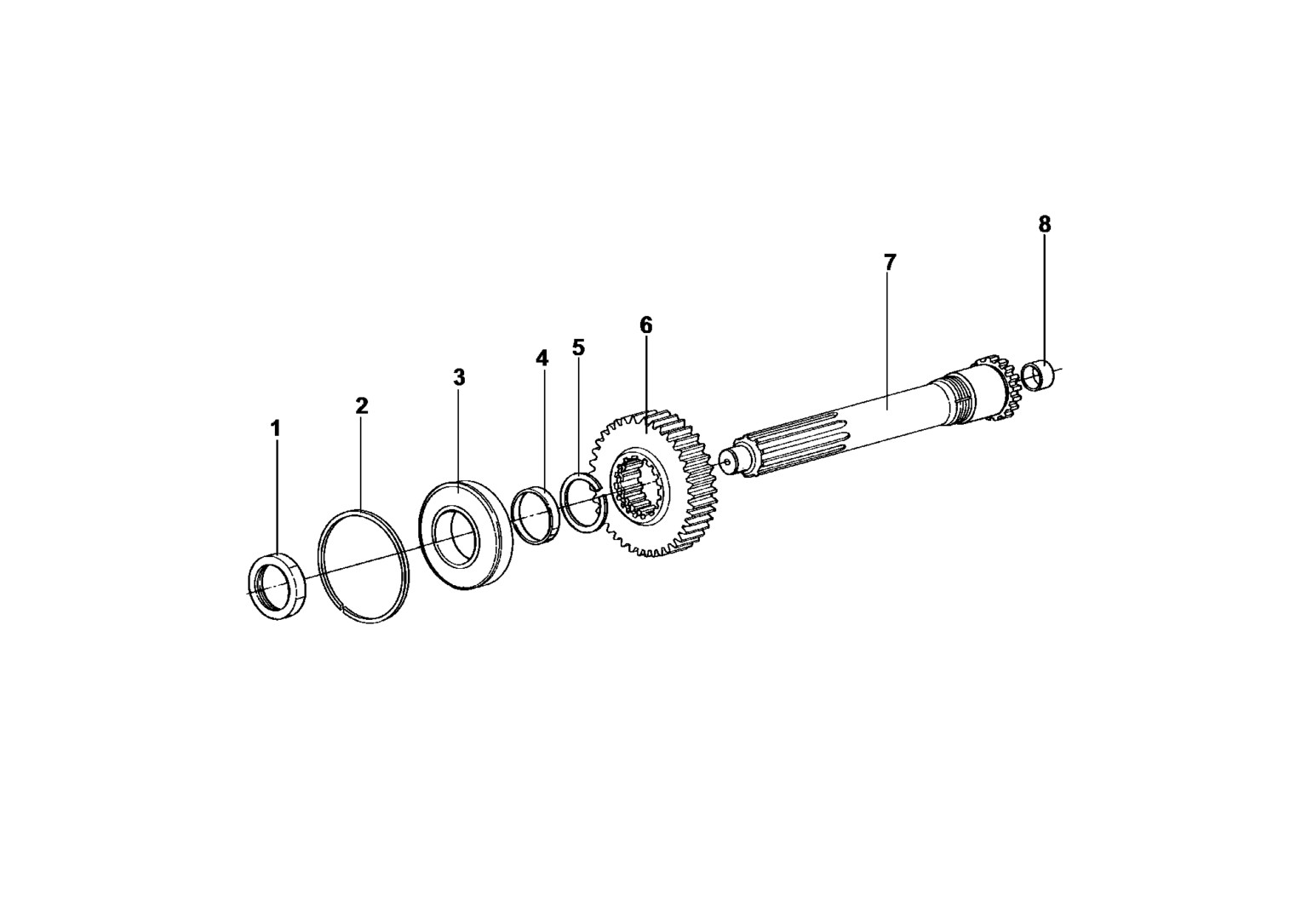

图 47 一轴

～104～

48、倒档中间轴

标号零件号

零件名称

数量标号零件号

零件名称

数量

1 GB890-80

螺母 M16×1.5

2

2

14283

倒档中间轴垫圈

2

3

14282

倒档止推垫圈

2

4

14287

滚针轴承

2

5

16757

倒档中间齿轮

2

6

16403

杯形倒档垫圈

2

7

16405

倒档中间轴

2

8 GB73-76

平端紧定螺钉 M12×12

2

～105～

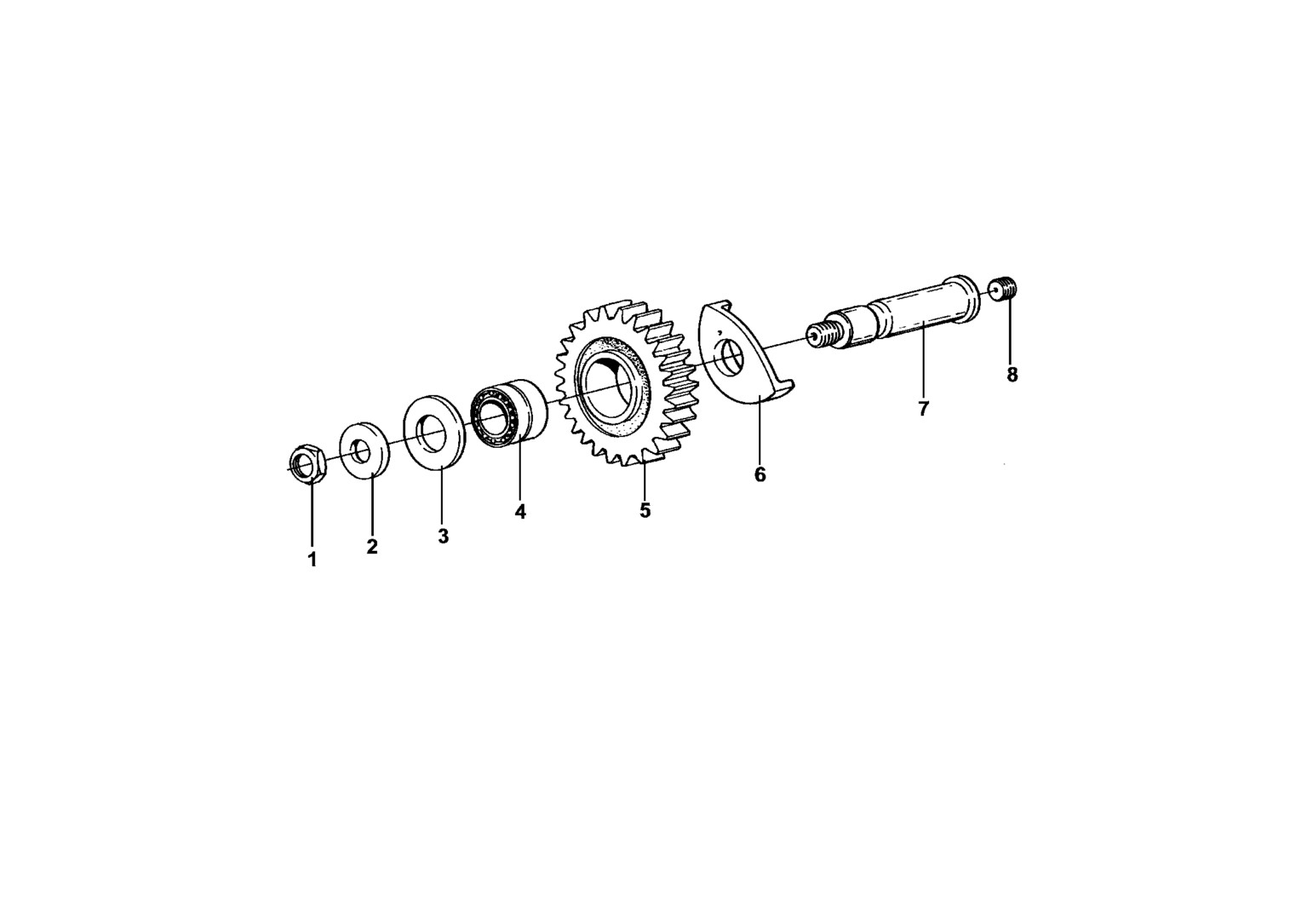

图 48 倒档中间轴

～106～

49、上盖

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

F99980

上盖

1

18

16133

一二档拨叉轴

1

2

14918

上盖衬垫

1

19

16135

一二档拨叉

1

3

GB21-76

小六角头螺栓 M10×38

2

20

1634

拨叉轴联锁销

1

4

Q614B10

方头锥形螺塞

1

21

16136

三四档拨叉

1

5

GB308-84

钢球 12.7

3

22

18643

三四档拨叉轴

1

6

11066

双头螺栓

4

23

F99589

3/4 和 7/8 档导块

1

7

F96085

压缩弹簧

2

24

20815-2

起吊弯板

2

8

F96084

压缩弹簧

1

25

GB21-76

小六角头螺栓 M10×32

14

9

1642

操纵窗口衬垫

1

10

16132

低倒档拨叉轴

1

11

8968

倒档锁螺塞

1

12

8774-1

倒档锁弹簧

1

13

F99671

倒档锁柱塞

1

14

3220

换档拨叉锁止螺钉

5

15

F99664

低倒档拨叉

1

16

GB308-84

钢球 19.05

2

17

F99588

1/2

～107～

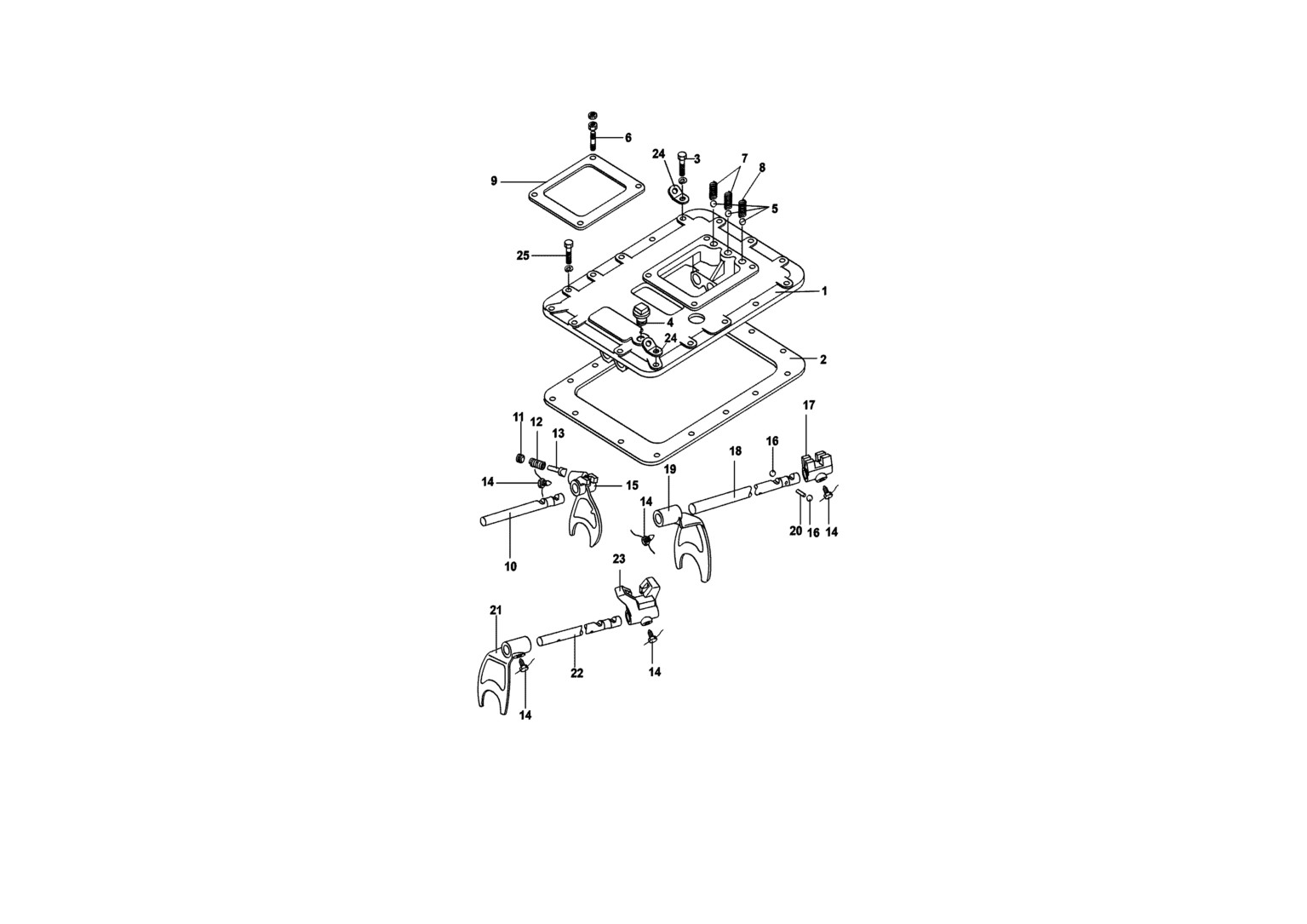

图 49 上盖

～108～

50、操纵装置

标号零件号

零件名称

数量

标号零件号

零件名称

数量

1

F99679-3

横向换档杆

1

18

F99666

侧板

1

2

F96036-1

压缩弹簧

1

19

GB5782-86

六角头螺栓 M8×22

4

3

F99983-1

压缩弹簧

1

20

GB93-87

弹簧垫圈 8

4

4

F99673

弹簧座

2

21

79100710068

压力开关

1

5

F99675

定位环

1

22

99012710041

压力开关

1

6

F99585-1

拨头

1

23

15276

通气塞

1

7

GB879-86

圆柱销 6×36.5

2

24

F99660

双 H 气阀

1

8

C03030

圆柱销

1

25

GB70-85

内六角螺钉 M6×18

2

9

F99681

低倒档开关控制块

1

26

GB93-87

弹簧垫圈 6

2

10

F99702-1

空档开关柱销

1

27

C03038-1

选档接头

1

11

JS100-1702051-3

双 H 操纵装置壳体

1

28

HG4-333-66

O 型密封圈

1

12

C03031-1

花键套

1

29

C03035-1

选档拨头

1

13

C03033-2

端盖

1

30

C03039-1

垫圈

1

14

Q150B1025

六角头螺栓

5

31

Q170B1016

六角头头部带孔螺栓

1

15

Q40310

弹性垫圈

7

32

C03036-1

窗口盖

1

16

F99674

弹簧隔套

1

33

Q5510628

平键

1

17

F99672

端垫

1

～109～

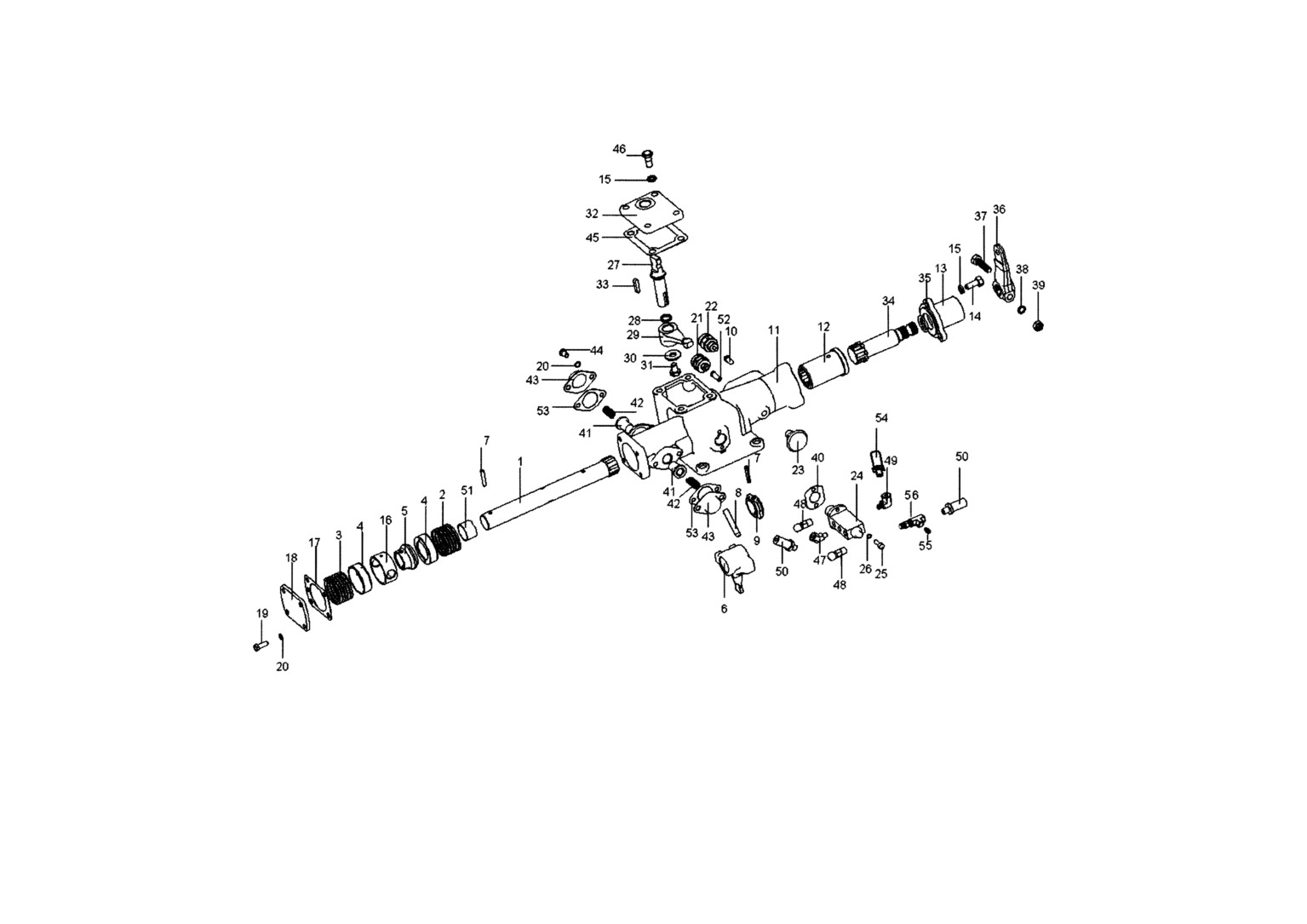

图 50 操纵装置

～110～

50、操纵装置

标号零件号

零件名称

数量

标号零件号

零件名称

数量

35

F91444

油封

1

51

F91345

横向换档杆衬套

1

36

F96035-16

外换档臂

1

52

15899

开关启动

1

37

GB5785-86

小六角头螺栓 M10×50

1

53

F96140

衬垫

2

38

GB93-87

弹簧垫圈 10

1

54

55523

气管总成

1

39

GB51-76/M10*1

小六角螺母 M10×1

1

55

Q618B01

六角头锥形螺塞

1

40

F91353

双 H 气阀衬垫

1

56

12881

三通管接头

1

41

F99670

定位柱销

2

42

F96037-2

压缩弹簧

2

43

F96141

弹簧压盖

2

44

GB5782-86

六角头螺栓 M8×12

4

45

C03037-1

窗口衬垫

1

46

C03040-1

定位螺钉

2

47

12880

45°弯管接头

1

48

15276

通气塞

2

49

12845

90°弯管接头

1

50

55506

气管总成

2

～111～

图 50 操纵装置

～112～

51、空气滤清调节器

标号零件号

零件名称

数量标号零件号

零件名称

数量

1 A-4740

空气滤清调节器

1

2

12845

90°弯管接头

1

3

54015

CA 碗形塞片

1

4 GB30-76

六角头螺栓 M6×60

2

5

55518

气管总成

1

6 Q618B01

六角头锥形螺塞

2

～113～

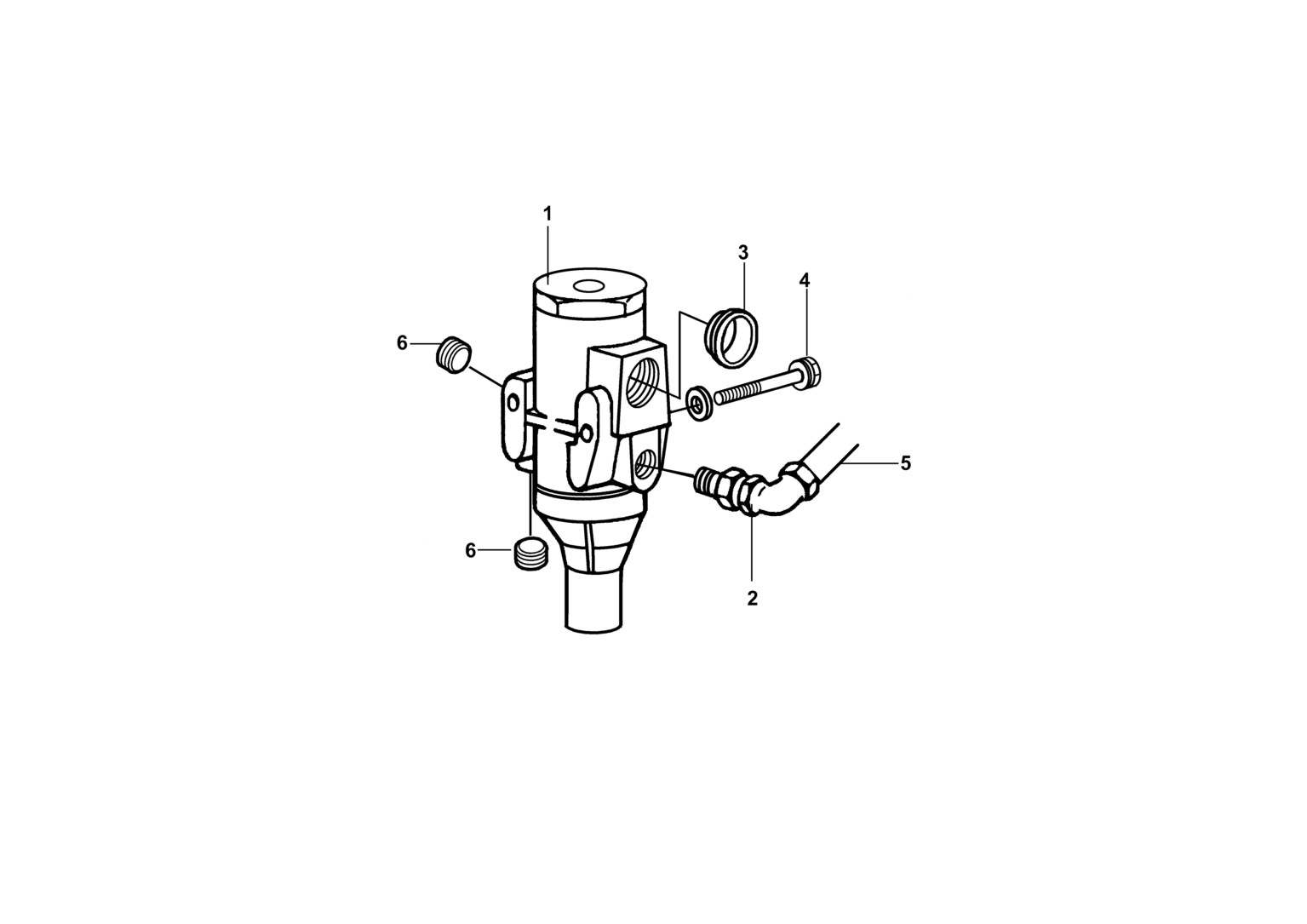

图 51 空气滤清调节器

～114～

52、副箱驱动齿轮

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

16763

止动环

2

2

16628

止动环

1

3

50118

带止动槽的单列向心球轴承

1

4 C01019

止动环

1

5

16138

副箱轴承定位盘

1

6 GB25-76

小六角头头部带孔螺栓 M10×22

6

7

1819

铁丝

按需

8

18869

副箱驱动齿轮

1

～115～

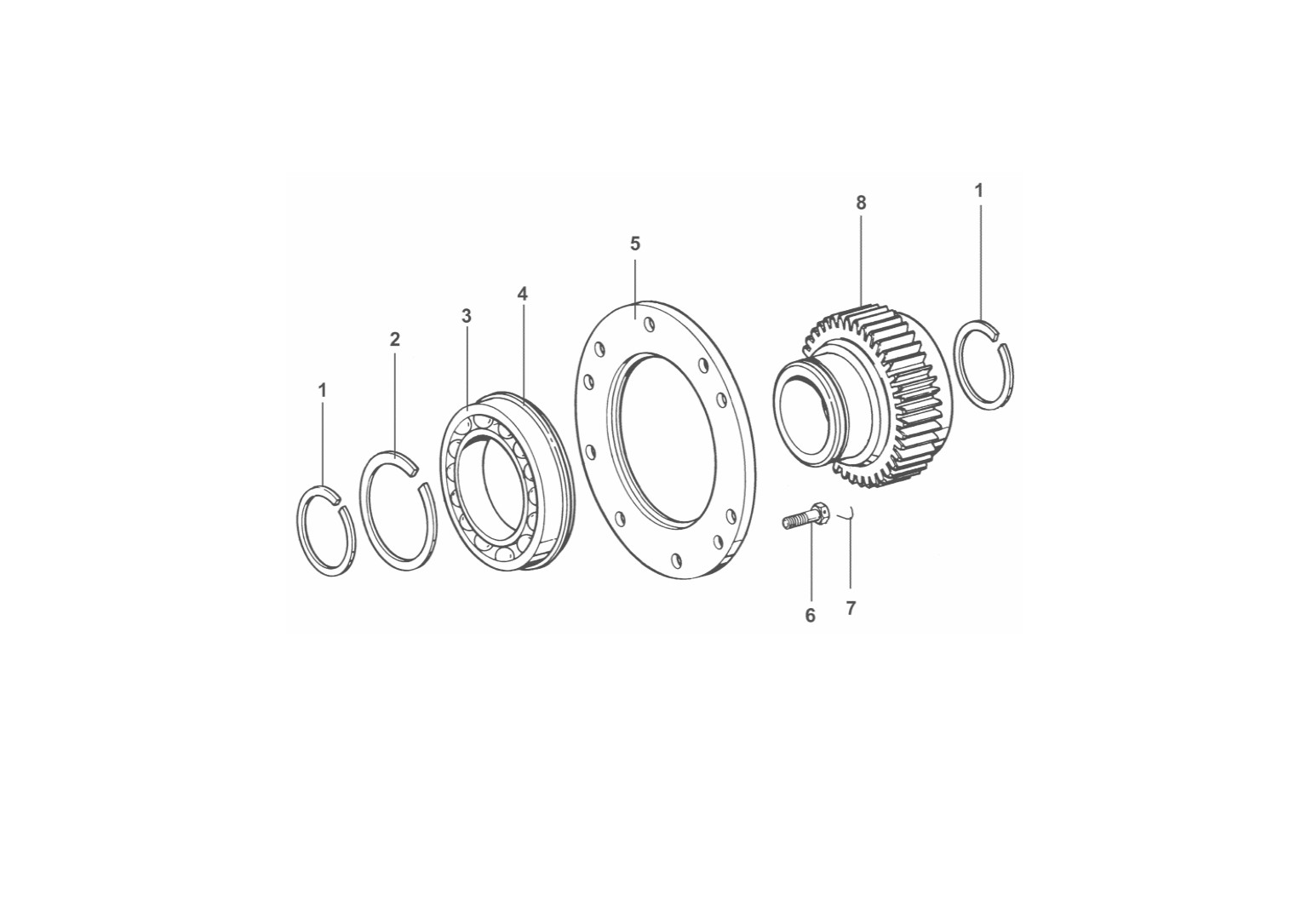

图 52 副箱驱动齿轮

～116～

53、副箱主轴

标号零件号

零件名称

数量标号零件号

零件名称

数量

1 F99882

副箱主轴

1

2 A-C09005

高低档同步器总成

1

3

14332

副箱主轴垫圈

1

4

14331

副箱主轴齿轮垫片

1

5

19726

副箱主轴减速齿轮

1

6

14327

止动环

1

7

19466

副箱减速齿轮垫片

1

8 F96006

凸缘螺母

1

～117～

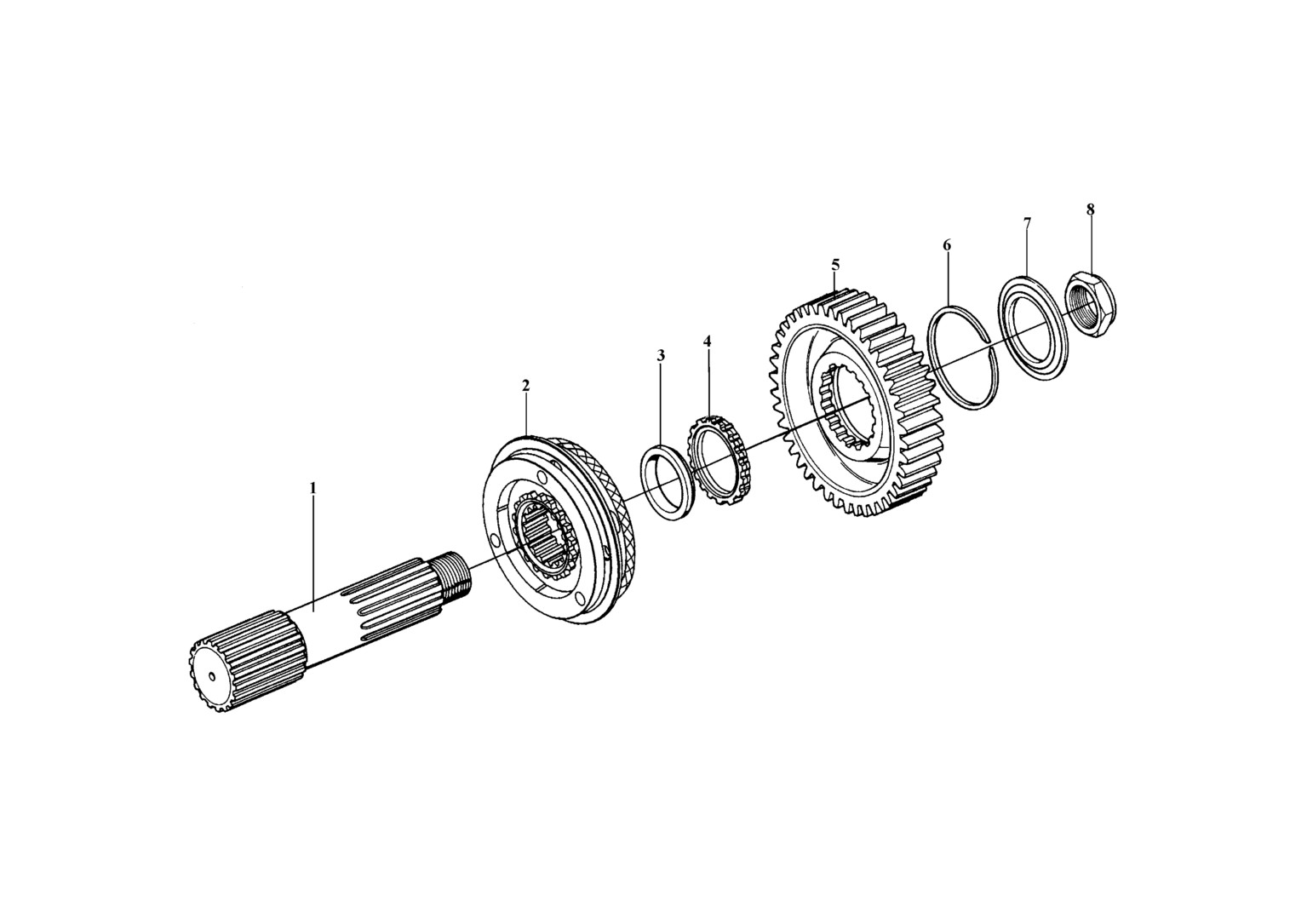

图 53 副箱主轴

～118～

54、副箱左、右中间轴

标号零件号

零件名称

数量标号零件号

零件名称

数量

1

42307E

短圆柱滚子轴承

2

2 A-5119

副箱加长中间轴焊接总成

1

3 A-C09019

副箱中间轴焊接总成

1

4

192310E

短圆柱滚子轴承

2

5

16723

止动环

2

6 C01020

止动环

2

7

17384

轴承垫圈

2

～119～
