Самосвал FAW CA 3252 P2K2B1T1A2Z 6х4 2007 г.в. Каталог запчастей - часть 2
1
2
3
4
5
6
7
6
8
9
10
11
15
16
12
17
13
18
14
19
20
25
28
21
29
22
23
26
24
27

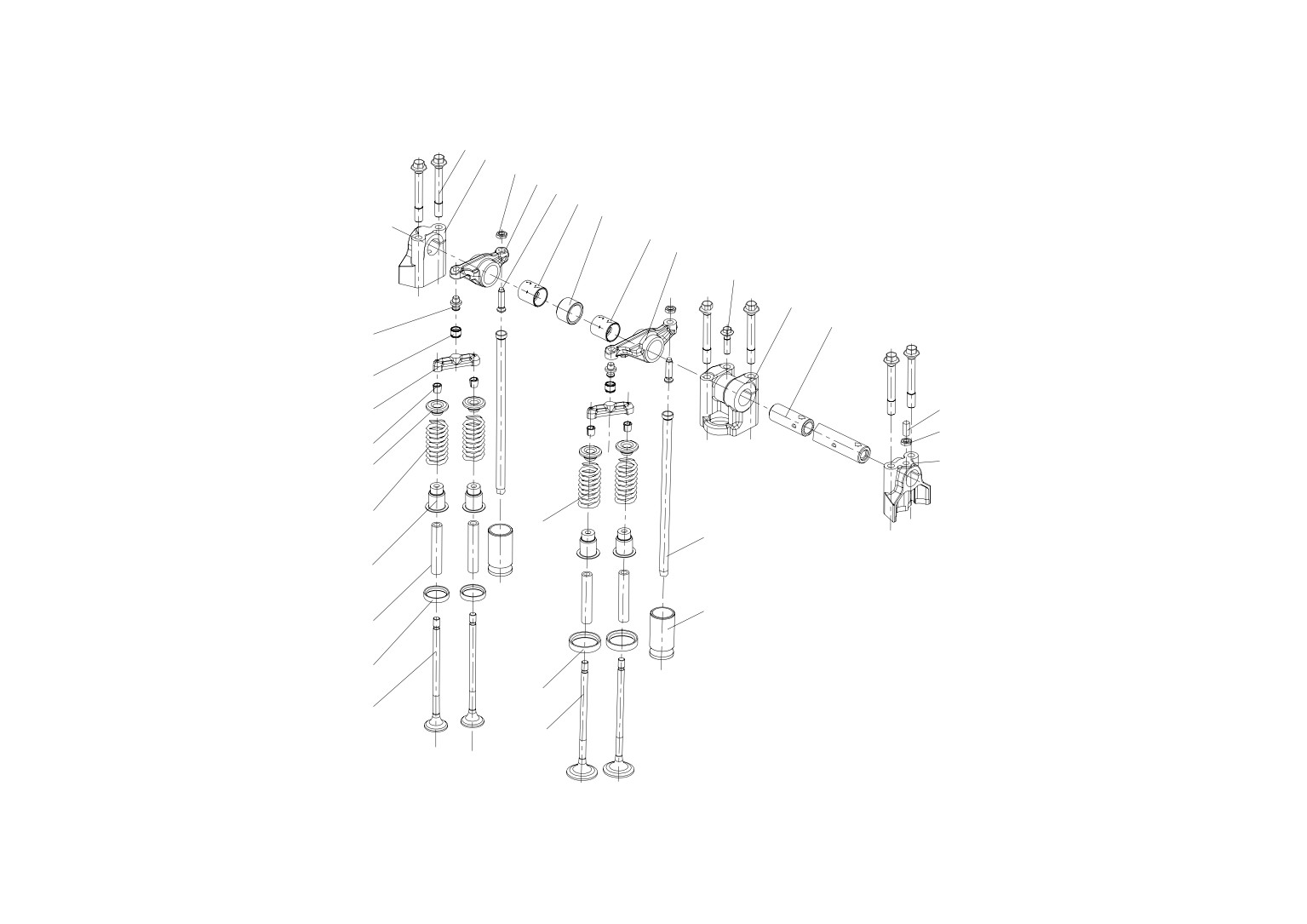

图 15 配气系统
～30～
16、排气管
标号
零件号
零件名称
数量 标号 零件号
零件名称
数量
1
1008046A29D
排气管紧固螺栓
12
2
1008048-29D
套管-排气管螺栓
12
3
1008041C600-0263 排气歧管(一)
2
4
1008044B29D
排气管密封垫片
6
5
1008043-29D
排气管密封环
8
6
1008042-36D
排气歧管(中段)
1
7
1008047K29D
双头螺柱-增压器
4
～31～
1
2
3
7
4
5
6

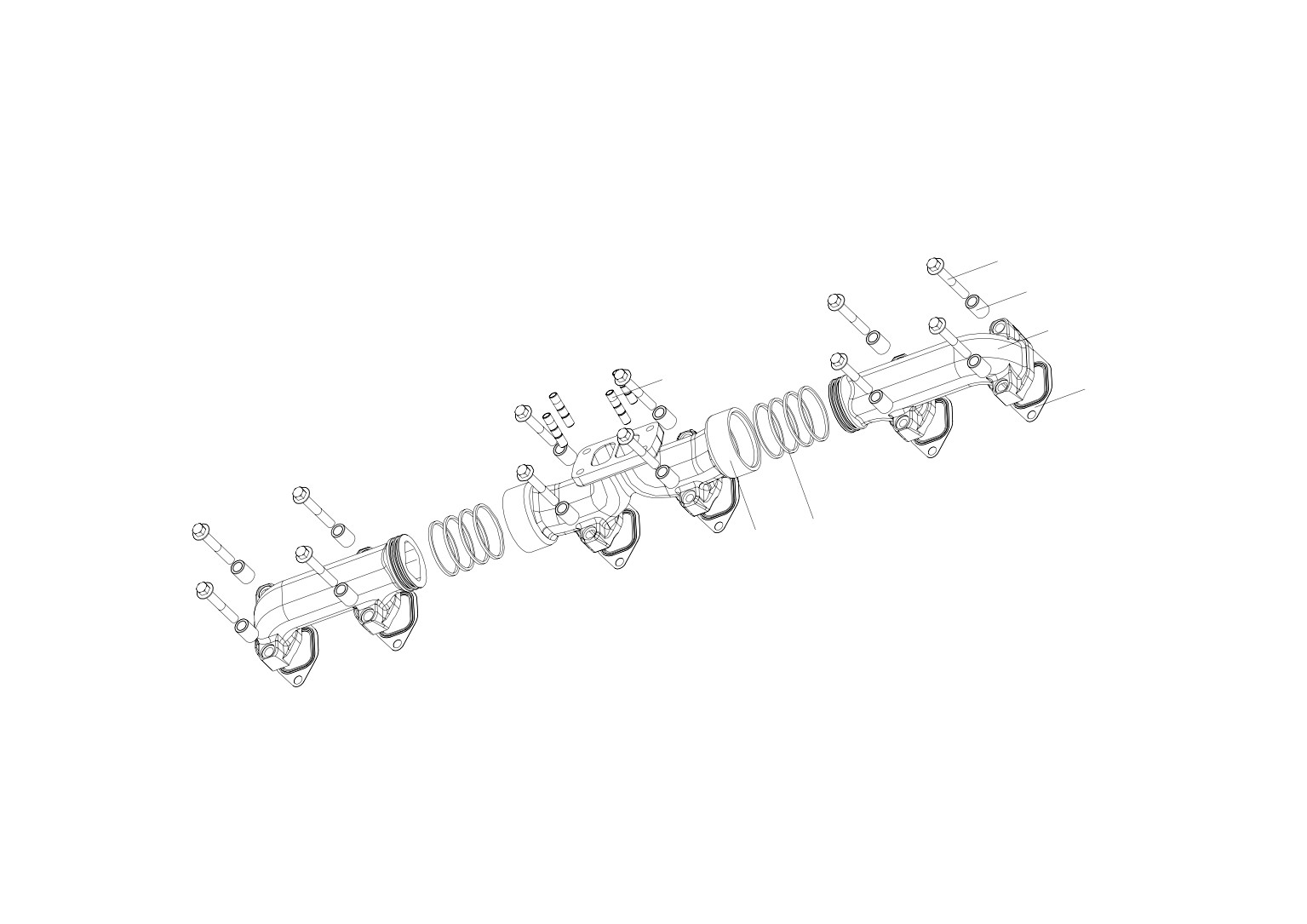

图 16 排气管
～32～
17、机油盘
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
1009010B600-070A 油底壳总成
1
2 Q1840820
六角头凸缘螺栓
32
3
1009024-29D
垫板-油底壳
4
4
1009031-29D
油底壳密封垫片
1
5
1009026-29D
中间垫板-油底壳
2
6 Q72320
密封垫圈
1
7
1009022-29D
六角头放油螺塞
1
8
1009043-600-070A 回油管-油气分离器
1
9
1009060-600-070A 机油标尺管总成
1
10
1009053A29D
机油标尺管密封圈
1
11
1009081-600-070A 接头
1
12 Q1840812
六角头凸缘螺栓
1
13
1009041-70A
压板-油气分离器回油管
1
～33～
12
9
10
4
1
11
8
13
6
7
5
2
3

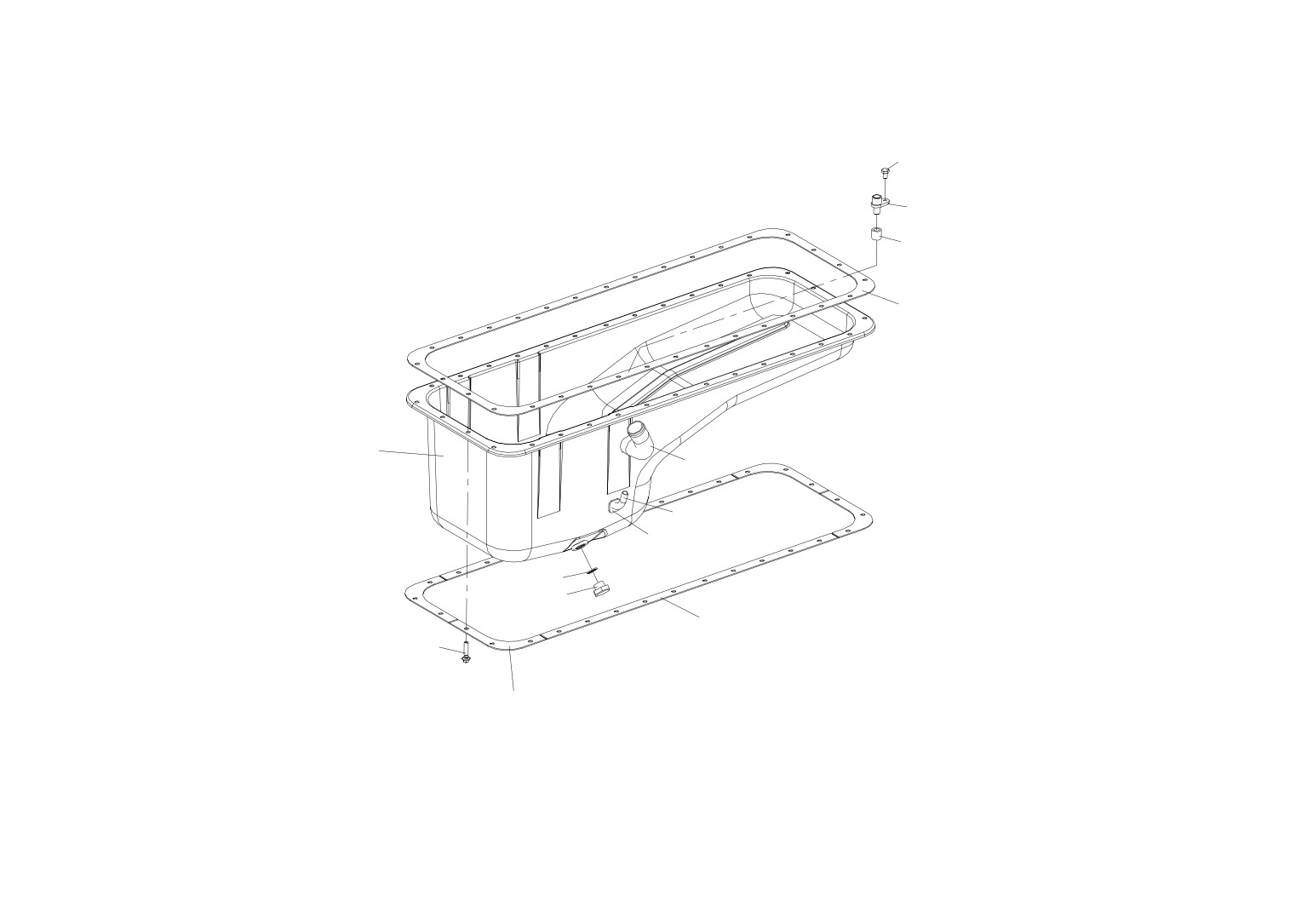

图 17 机油盘
～34～
18、加机油口及机油标尺
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
CQ1500620
六角头导颈螺栓
1
11
1009083-367
前支架-加机油管
1
Q40106
垫圈
1
12
Q40114
垫圈
2
CQ34006
六角螺母
1
13
CQ1500620
六角头导颈螺栓
2
2
1009084-367
后支架-加机油管
1
Q40106
垫圈
2
3
CQ67645B
蜗杆传动式软管夹箍 B 型
2
CQ34006
六角螺母
2
4
1009082-367
加机油软管
1
14
3724015-240
塑料扎带总成
3
5
CQ1500620
六角头导颈螺栓
1
Q40106
垫圈
1
CQ34006
六角螺母
1
6
1009090-367
机油标尺管总成
1
7
1009094-362
机油标尺管夹子
1
8
1009095-367
机油标尺总成
1
9
1009085-50A
加机油口盖总成
1
1009086-50A
加机油口盖
1
1009087-50A
密封垫-加机油口盖
1
10
1009089-367
加机油管
1
1009088-50A
垫圈-
～35～
6
9
8
7
5
10
4
11
2
14
3
12
13
1

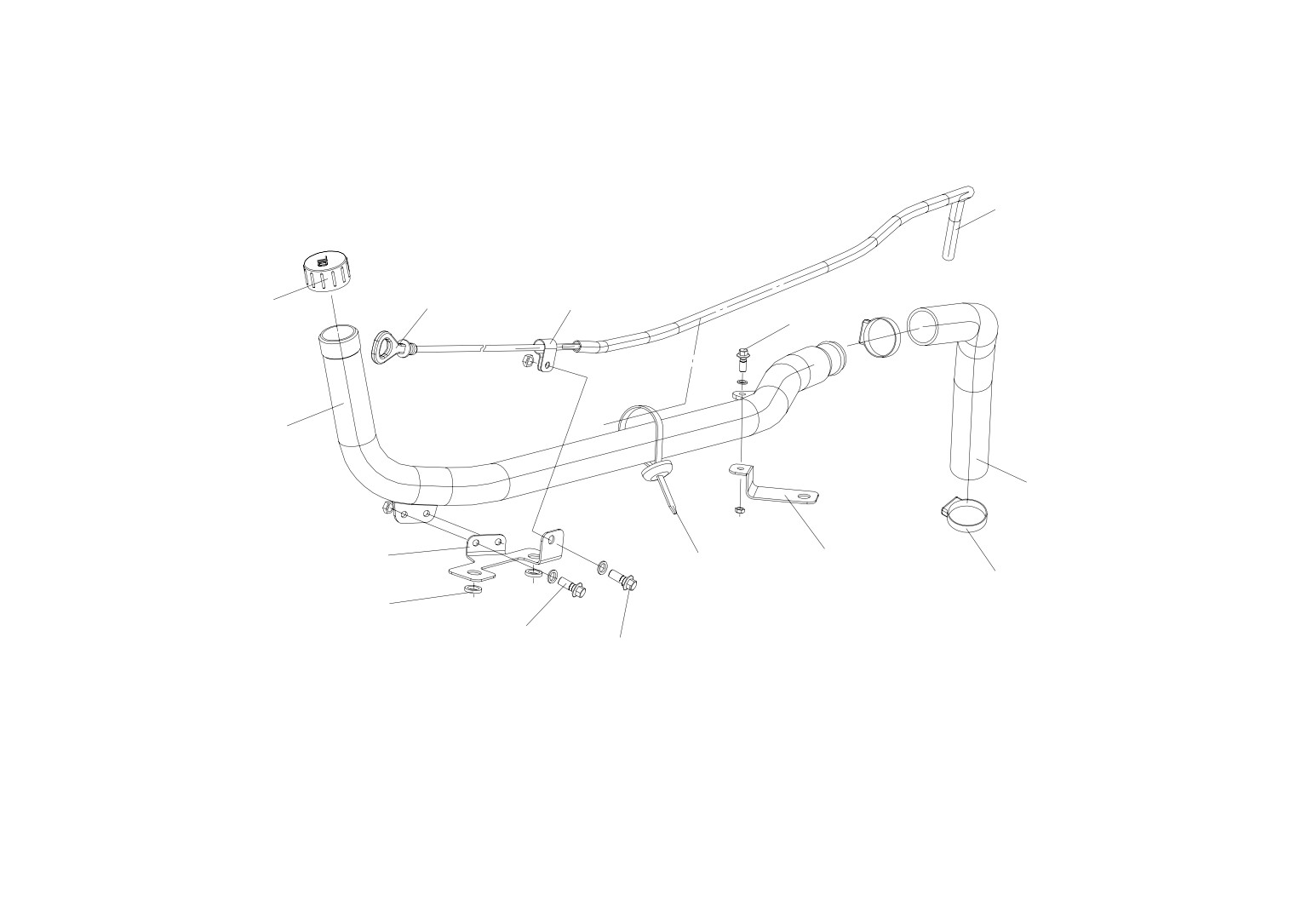

图 18 加机油口及机油标尺
～36～
19、机油收集器
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
1010010-36D
机油收集器总成
1
1010012-36D
吸油法兰
1
1010013-36D
吸油管-机油收集器
1
1010014-29D
外壳-机油收集器
1
1010016-29D
滤网-机油收集器
1
2 Q1840840
六角头凸缘螺栓
2
～37～
2
1

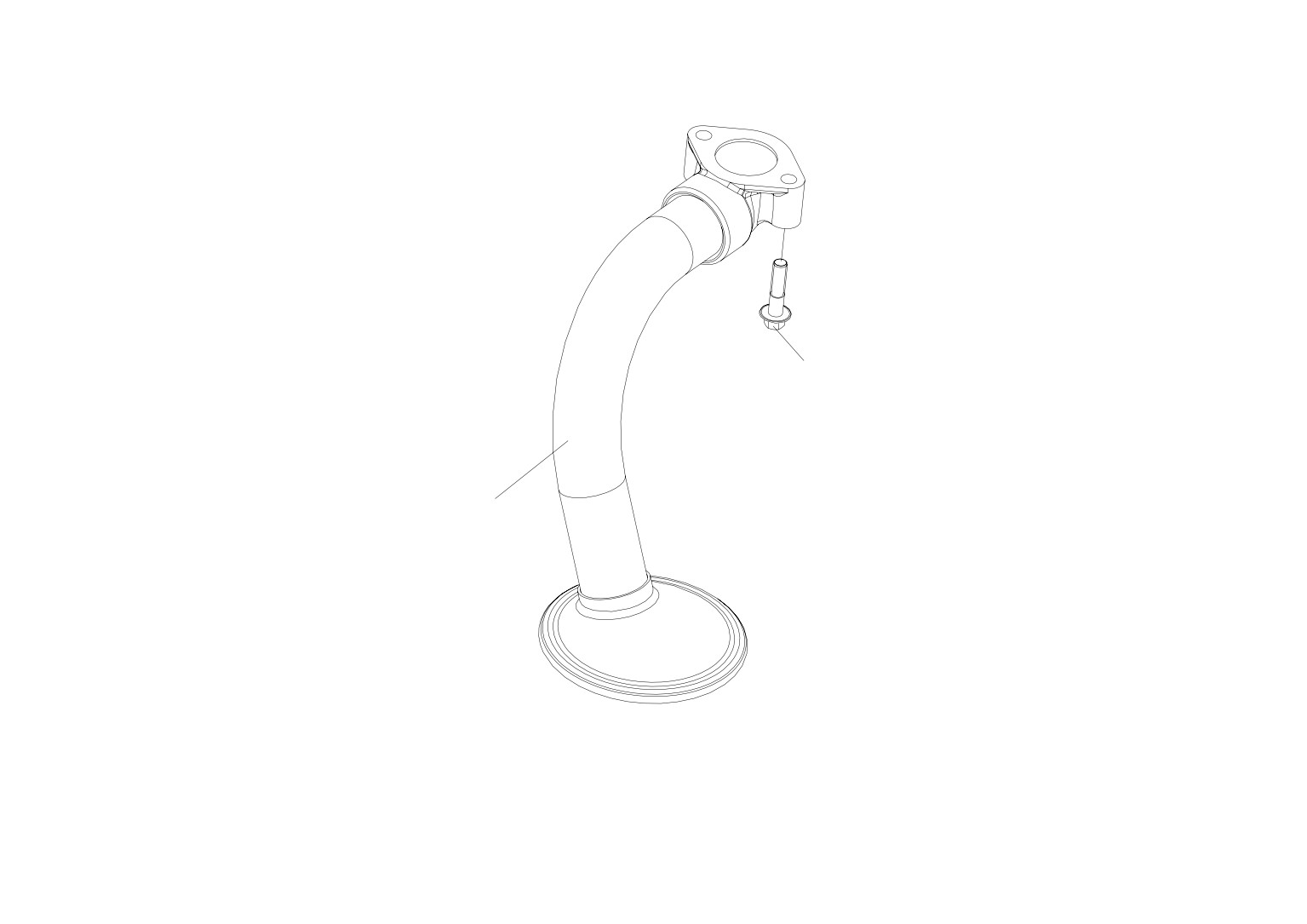

图 19 机油收集器
～38～
20、机油泵
标号 零件号
零件名称
数量
标号
零件号
零件名称
数量
六角头螺塞
1
CQ61722
1
2
Q/WC3403-1994 铜垫圈 22×28
1
机油泵安全阀弹簧
3
1011033-29D
1
阀芯-机油泵安全阀
4
1011032-29D
1
机油泵总成
5
1011010-36D
1
机油泵盖板
1011017-29D
1
机油泵主动齿轮轴总成
1011020-36D
1
机油泵主动齿轮轴
1011021A29D
1
机油泵主动齿轮
1011022-36D
2
机油泵从动齿轮总成
1011030-36D
1
机油泵从动齿轮轴
1011031-29D
1
六角头凸缘螺栓
6
Q1840825
4
从动齿轮-机油泵
7
1011014-36D
1
垫片-机油泵主动轴
8
1011045-29D
1
圆柱销
9
Q5220814
1
衬套-机油泵
10
1011013-29D
1
六角法兰面螺母
11
Q32010
～39～
7
11
1
8
2
6
5
3
4
9
10

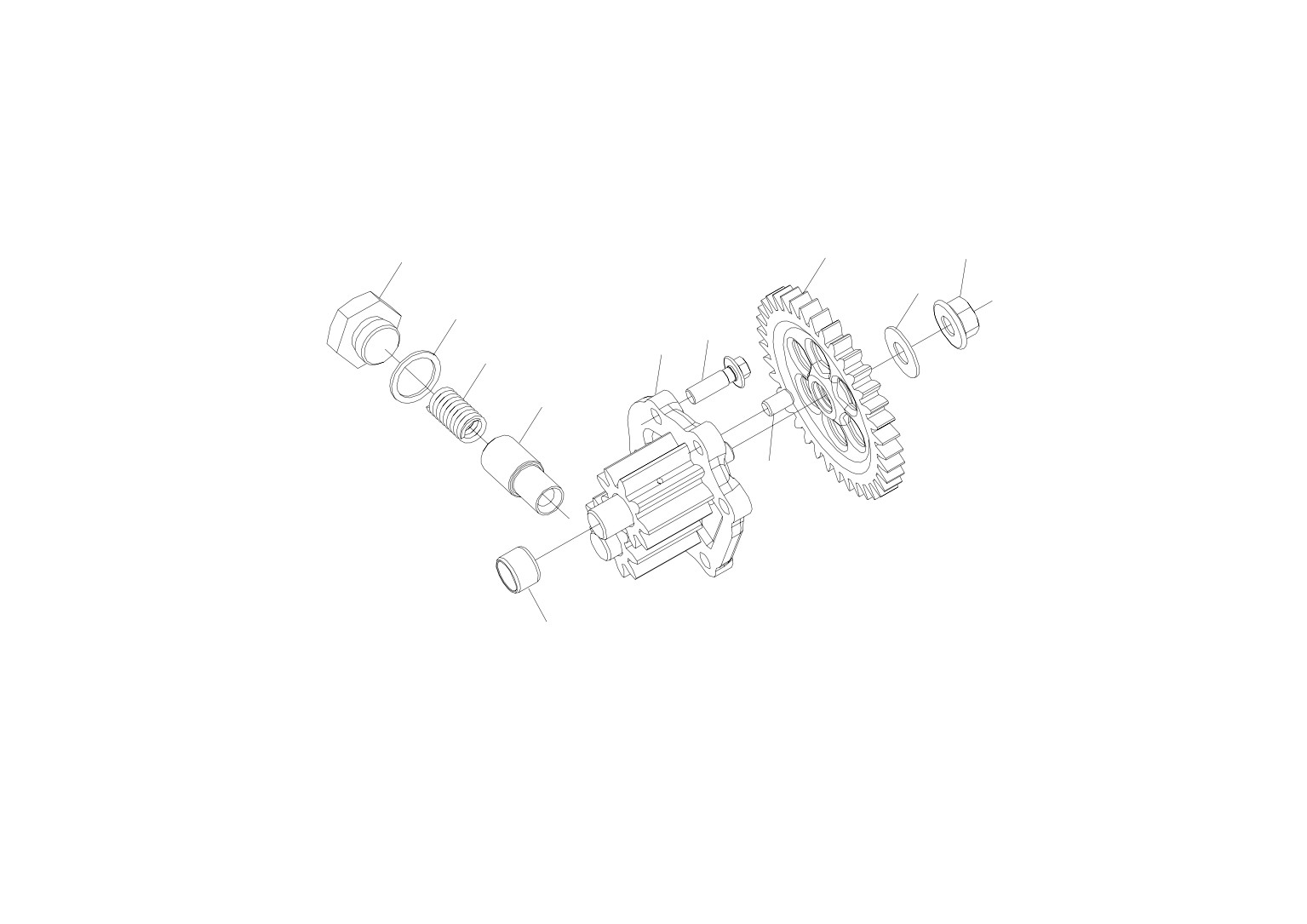

图 20 机油泵
～40～
21、机油冷却器
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
1013037-1-29D
垫片-连接水管
1
18
1013026-29D
安全阀螺塞
1
2
Q1840830
六角头凸缘螺栓
3
19
Q1820840
六角头凸缘导颈螺栓
2
3
Q1820845
六角头凸缘导颈螺栓
2
20
1013024-29D
调压阀弹簧
1
4
1013031-36D
连接水管
1
21
1013023-29D
调压阀阀芯
1
5
1013036-29D
垫片-连接水管
1
22
Q1820870
六角头凸缘导颈螺栓
4
6
CQ7342545C
液压气动用 O 形橡胶密封圈
1
23
CQ1200840
双头螺栓
2
7
1013021-36D
机油冷却器盖板
1
24
1013011-36D
机油冷却器体
4
8
Q1840830
六角头凸缘螺栓
6
25
CQ1200870
双头螺栓
1
9
CQ7342710C
液压气动用 O 形橡胶密封圈
1
26
Q/WC3403-1994
铜垫圈 24×30
6
10
CQ7342300C
液压气动用 O 形橡胶密封圈
1
27
1013010-36D
机油冷却器总成
1
11
CQ7342300C
液压气动用 O 形橡胶密封圈
2
28
1012010-36D
机油滤清器总成
2
12
CQ734180C
液压气动用 O 形橡胶密封圈
4
13
Q/WC3410-1994
内六角螺塞 M24×1.5
5
14
1013033-29D
螺栓-机油冷却器体
7
15
1013027-29D
阀芯-机油冷却器旁通阀
1
16
1013022-29D
机油滤清器连接螺母
2
17
1013028-29D
安全
～41～
1
6
3
7
2
8
4
5
27
9
25
26
24
10
23
12
11
28
22
13
14
15
16
17
18
19
20
21

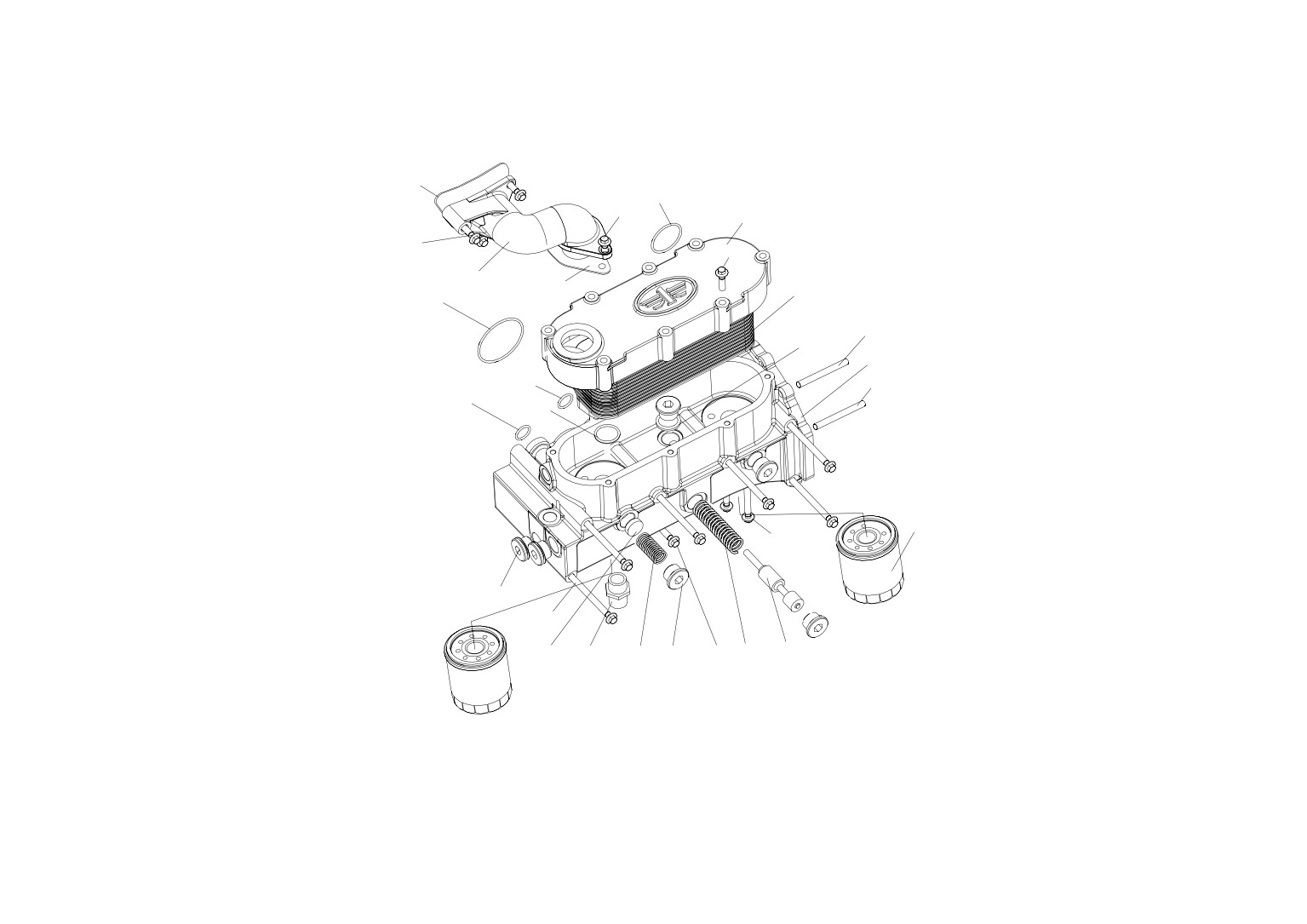

图 21 机油冷却器
～42～
22、曲轴箱通风
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
1014014A600-0367 密封圈-油气分离器
1
2
1014021A600-0367 支架-油气分离器
1
3 CQ1460825
组合螺栓
1
4 CQ1460830
组合螺栓
2
5 CQ1460625
组合螺栓
2
6
1014036-29D
密封圈-油气分离器支架
1
7
1014010A600-0367 油气分离器总成
1
8 CQ67620
小型蜗杆传动式软管夹箍
2
9
1014022A600-0367 回油管-油气分离器到油底壳
1
10
1014023-600-0367 夹子-回油管
1
11 CQ67633
小型蜗杆传动式软管夹箍
2
12
1014029A600-0367 连接管-通气管总成
1
13
1014024B600-0367 螺栓套
1
14
1014025D600-0367 通气管总成
1
～43～
3
5
7
1
6
2
5
4
11
8
4
12
11
9
13
10
14
8

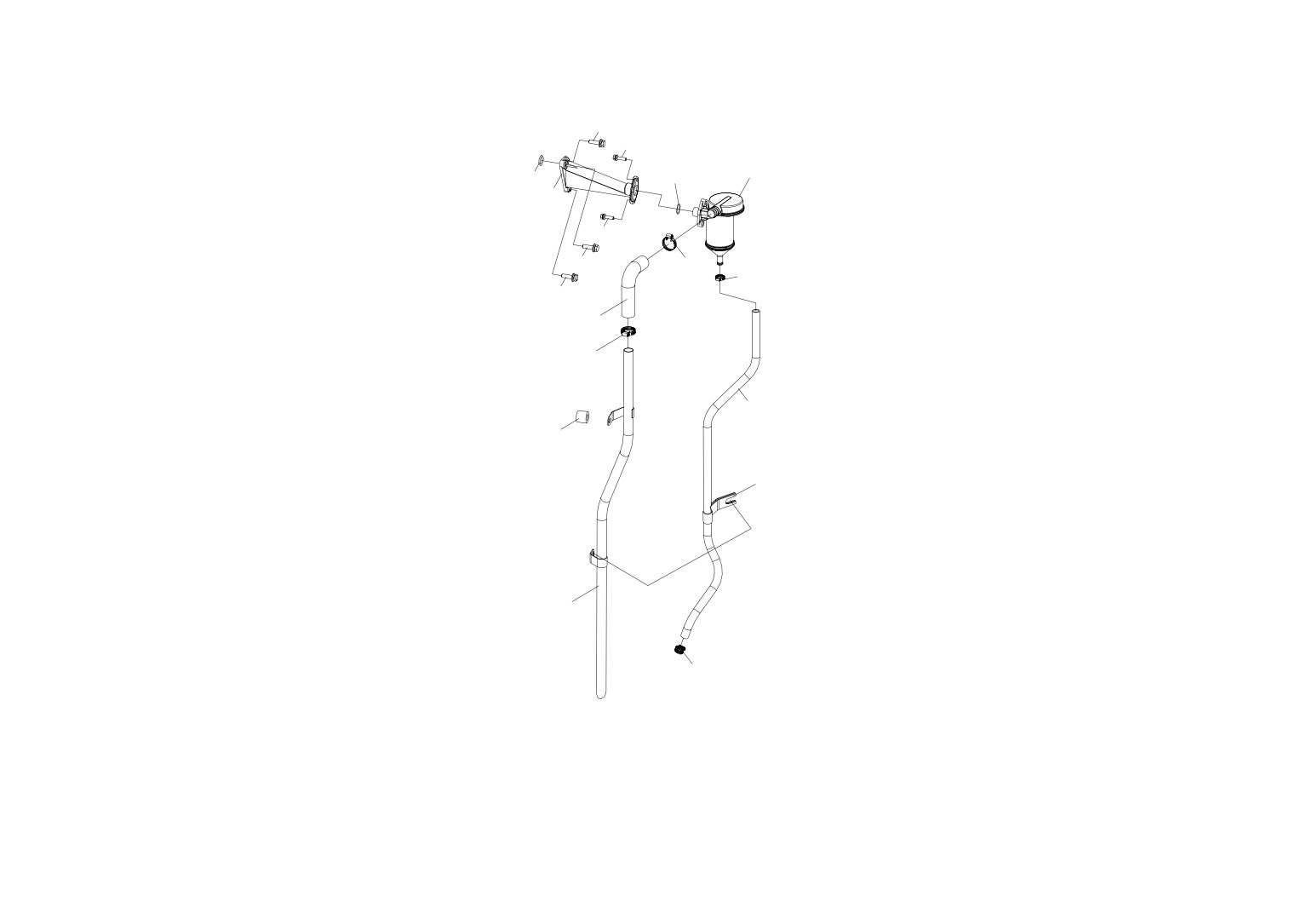

图 22 曲轴箱通风
～44～
23、离心式机油滤清器
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
1010017-253
离心式机油滤清器总成
1
2 Q1840825
六角头凸缘螺栓
4
3
1017022-29D
垫片-离心式机油滤清器
1
～45～

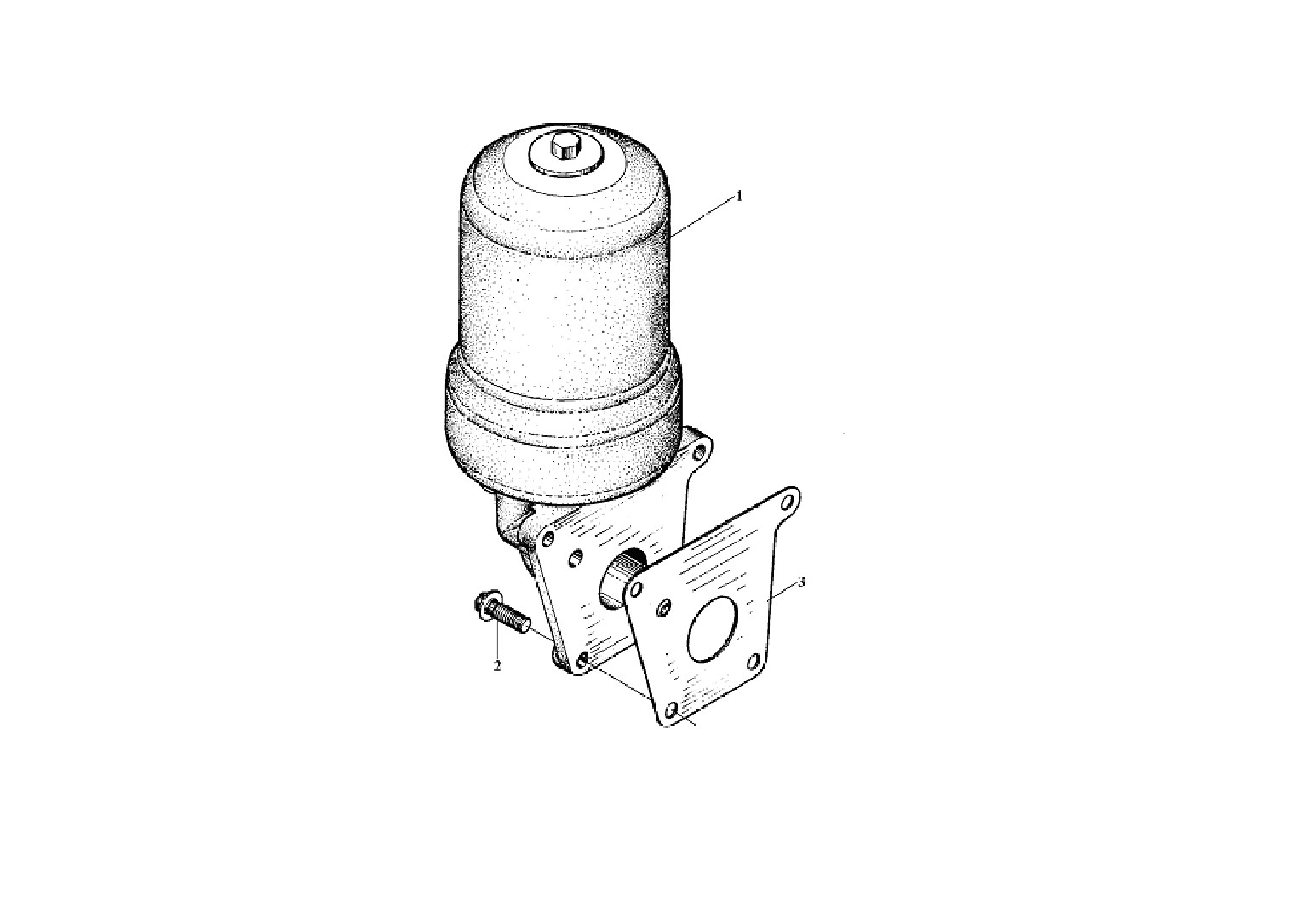

图 23 离心式机油滤清器
～46～
24、燃油箱及燃油管路
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
1103010-260
燃油箱盖总成
1
17
T67417246
塑料箍带
7
2
1101010-447
燃油箱总成(附带油量传感器)
1
18
1104021-242
固定油管用支架
2
3
1101105-401
前托架总成-燃油箱
1
19
1104301-50A
进排气管
1
4
CQ34012
六角螺母
4
20
1104266-365
限位片
1
5
1101135C50A
箍带总成-燃油箱
2
21
3724031K1H
橡胶保护圈
1
6
1101134C50A
衬垫-箍带
2
22
1104061-367
空心螺栓
2
7
1101117C50A
衬垫-燃油箱托架
2
23
CQ72318T5
垫密圈
4
8
1101205-435
后托架总成-燃油箱
1
24
1104261-1H
保护圈
1
9
CQ1501645
六角头导颈螺栓
6
10
Q40316
弹簧垫圈
6
11
Q5004030
开口销
2
12
Q5101485
平头销
2
13
Q40114
垫圈
2
14
1104250-447
回油管总成
1
15
1104120-447
进油管总成-燃油箱至粗滤器
1
16
1104130-447
进油管总成-粗滤器至输油泵
1
～47～
23
22
16
24
17
14
18
19
21
9
10
20
1
13
11
15
12
8
5
3
7
2
6
4

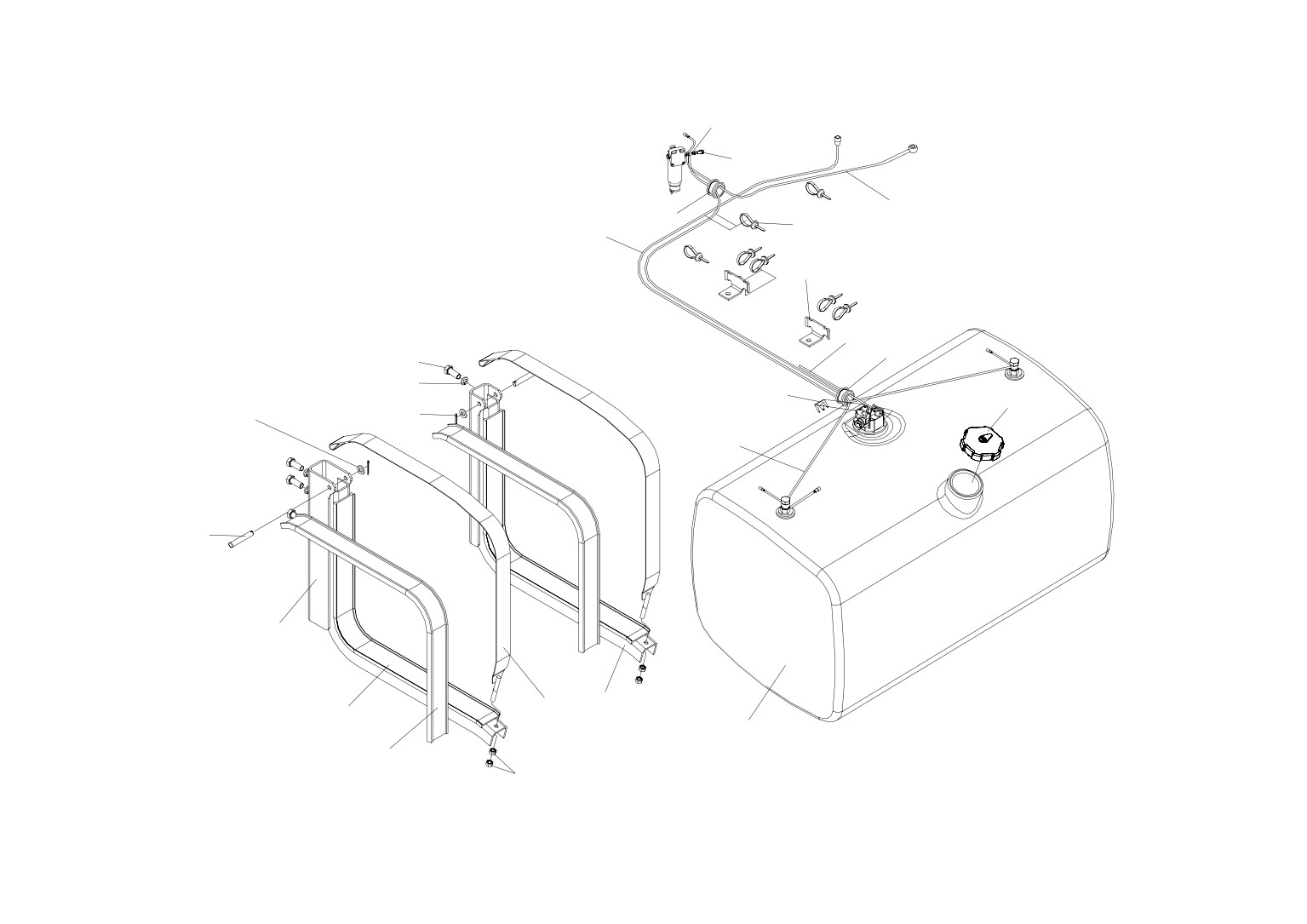

图 24 燃油箱及燃油管路
～48～
25、燃油箱及燃油管路(无燃油加热)
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
1103010-260
燃油箱盖总成（式样图）
1
17
1104021-242
固定油管用支架
2
2
1101010C50A
柴油箱总成
1
18
1104130-435
进油管总成-燃油粗滤器至输油泵
1
(附带油量传感器)（式样图）
19
1104301-50A
进排气管
1
3
1101105-401
前托架总成-燃油箱
1
20
1104266-365
限位片
1
4
CQ34012
六角螺母
4
21
3724031K1H
橡胶保护圈
2
5
1101135C50A
箍带总成-燃油箱
2
22
1105038-352
接头
2
6
1101134C50A
衬垫-箍带
2
23
CQ72318T5
垫密圈
2
7
1101117C50A
衬垫-燃油箱托架
2
24
1104120-435
进油管总成-燃油箱至燃油粗滤器
1
8
1101205-435
后托架总成-燃油箱
1
9
CQ1501640
六角头导颈螺栓
5
10
CQ1501645
六角头导颈螺栓
1
11
Q40316
弹簧垫圈
6
12
Q5004030
开口销
2
13
Q5101485
平头销
2
14
Q40114
垫圈
2
15
1104250A367
回油管总成
1
16
T67417246
塑料
～49～
16
15
23
22
17
21
18
24
9
19
1
11
20
14
12
10
13
8
5
3
7
2
6

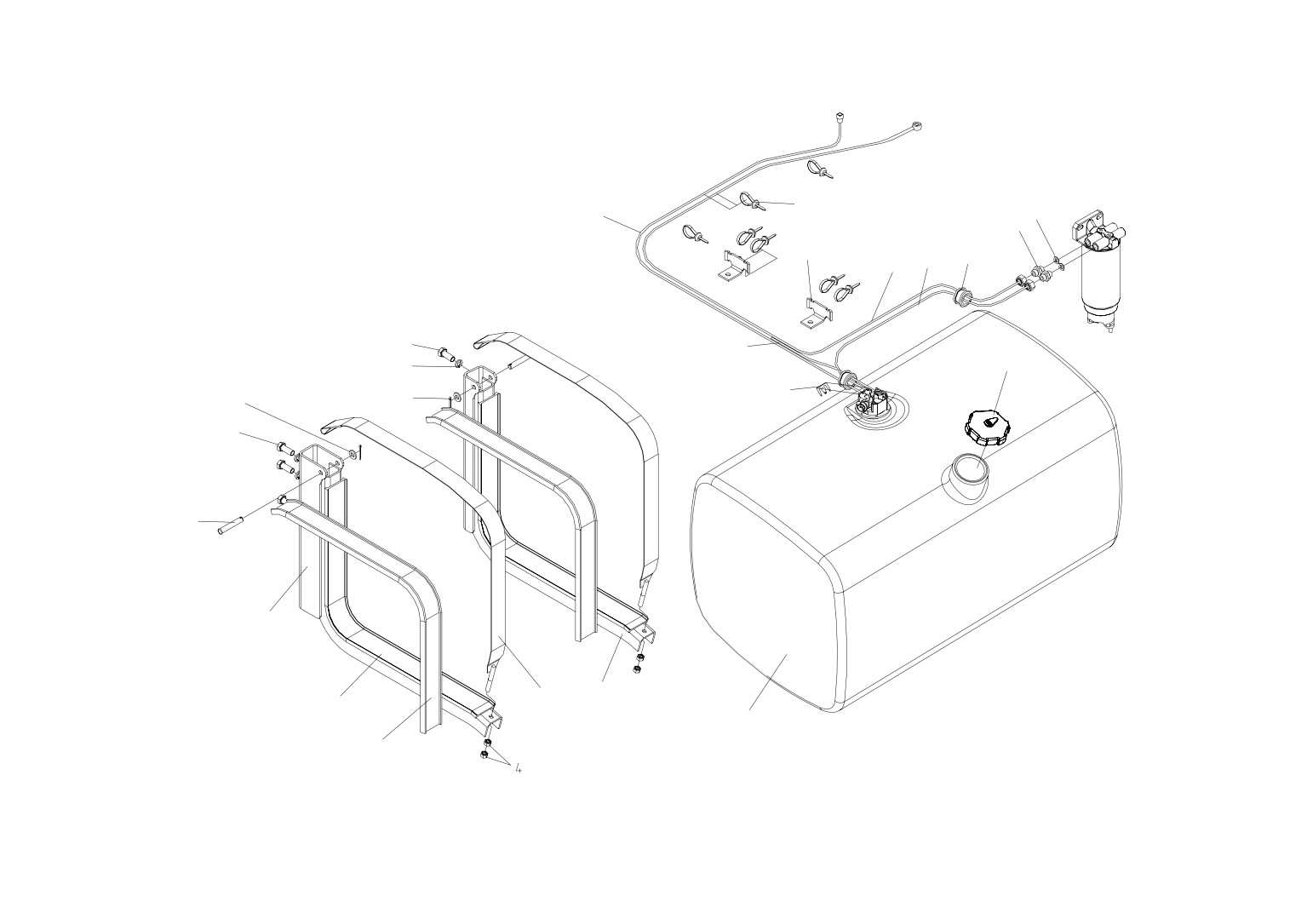

图 25 燃油箱及燃油管路(无燃油加热)
～50～
26、油门操纵机构
标号 零件号
零件名称
数量
标号
零件号
零件名称
数量
1
1108014-50
加速踏板
1
2
1108020-50
加速踏板支架总成
1
3
Q5100640
平头销
1
4
Q5002010
开口销
1
5
Q40308
弹簧垫圈
5
6
CQ1500814
六角头导颈螺栓
2
7
CQ35208
六角较扁螺母
1
8
CQ1500835
六角头导颈螺栓
1
9
CQ34008
六角螺母
3
10
1108330-109
操纵杆支架总成
1
11
Q5100614
平头销
2
12
Q40106
垫圈
2
13
Q5004030
开口销
2
14
1108501-50B1
卡子
1
15
1108410-367
油门操纵拉索总成
1
16
T67417246
塑料箍带
3
～51～
5
10
13
13
9
12
12
11
8
14
11
7
4
6
15
16
5
3
2
1

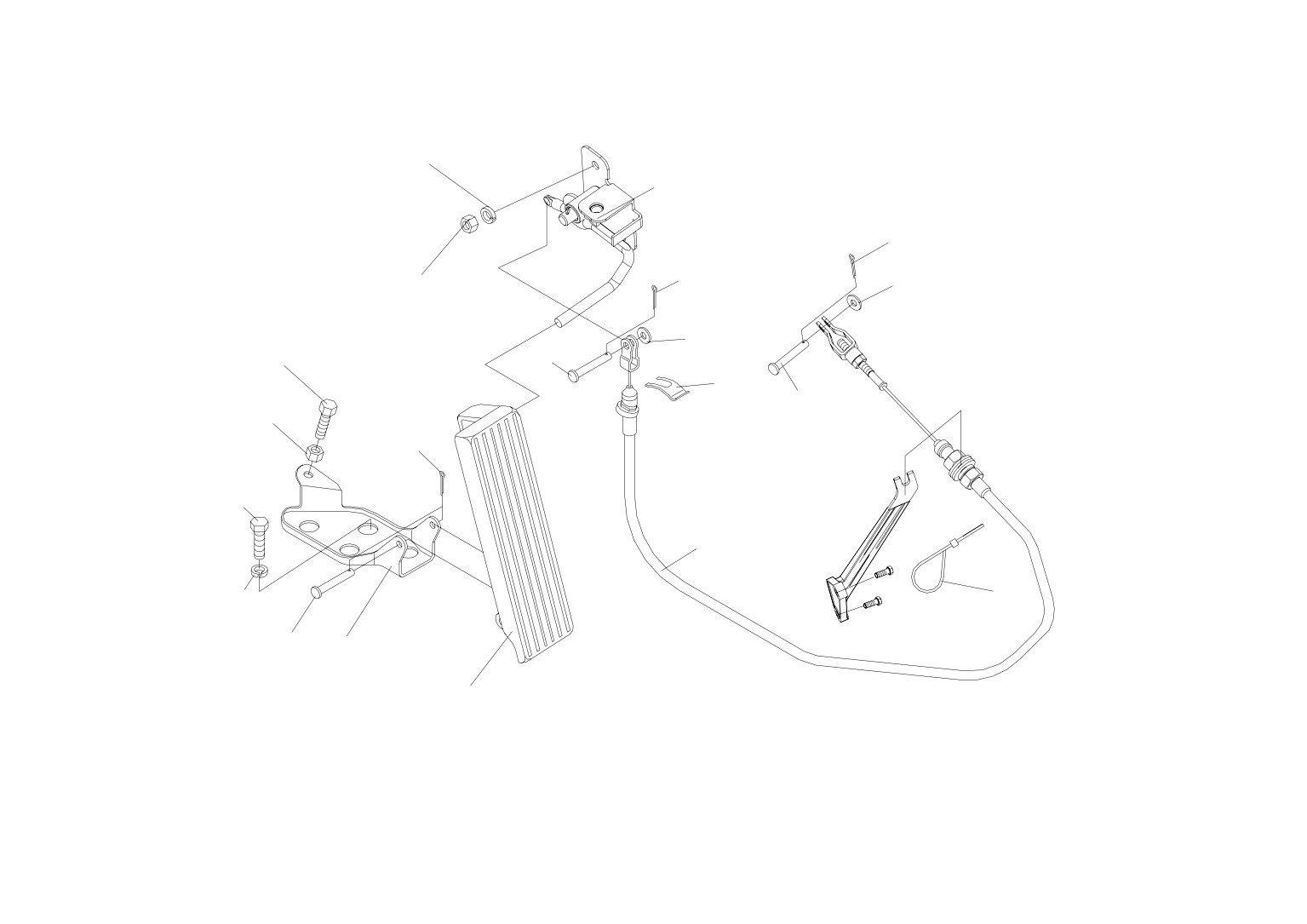

图 26 油门操纵机构
～52～
27、空气滤清器
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
1109250A242
旋风筒式进气管总成（式样图）
1
18
1109290-435
连接胶管-空滤进口
1
2
Q40210
大垫圈
8
19
CQ676220B
蜗杆传动式软管夹箍 B 型
1
3
Q40310
弹簧垫圈
12
20
1109010-435
空气滤清器总成（式样图）
1
4
CQ34010
六角螺母
12
1109070-50A
主滤芯总成（式样图）
1
5
1109220A242
减震支架总成
4
21
1109370-435
空滤托架总成
1
6
CQ1461025
组合螺栓
6
22
CQ1461030
组合螺栓
8
7
1109226A242
下体左过渡支架
1
23
CQ1501045
六角头导颈螺栓
4
8
1109227A242
下体右过渡支架
1
24
1109352-435
连接胶管-空滤出口
1
9
1109228A242
上体左过渡支架
1
25
CQ676140B
蜗杆传动式软管夹箍 B 型
2
10
1109229A242
上体上过渡支架
1
26
1109353-523
进气管 A
1
11
1109210A242
蜗杆传动式软管夹箍总成
1
27
1109368-377
进气管前支架
1
12
1109260-367
连接软管总成-空滤器
1
28
CQ1460835
组合螺栓
2
13
1109270-367
底座总成（式样图）
1
29
Q40208
大垫圈
2
14
1109275A367
固定支架总成-底座
1
30
1109354-367
连接胶管-二级空滤器进口
1
15
CQ1460825
组合螺栓
6
31
CQ676170B
蜗杆传动式软管夹箍 B 型
1
16
CQ34008
六角螺母
7
32
1109510-367
二级空气滤清器总成（式样图）
1
17
CQ676200B
蜗杆
样图）
1
～53～
5
10
6
1
41
40
38
35
33
34
33
32
31
9
5
8
6
23
4
22
7
4
3
2
5
11
12
25
30
40
36
16 37
39
16
13
14
6
27
2916
20
15
16
17
15
18
4
3 23
19
28
26
25
24
17
22
21

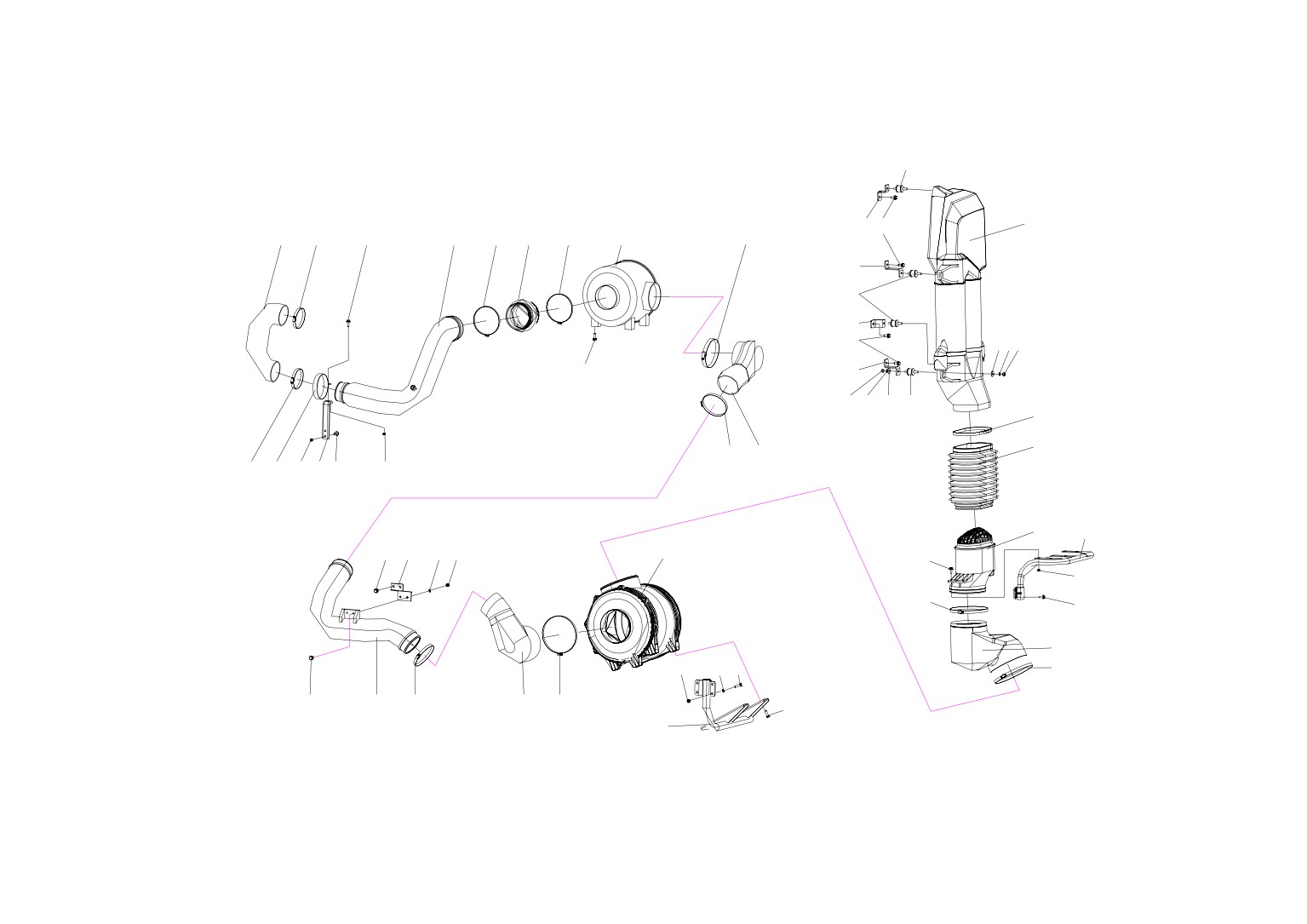

图 27 空气滤清器
～54～
27、空气滤清器
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
33 CQ676150B
蜗杆传动式软管夹箍 B 型
2
34
1109356-367
连接胶管-二级空滤出口
1
35
1109357-367
进气管(B)
1
36
1109366-367
箍带
1
37
1109369-367
进气管(B)支架
1
38 CQ1460830
组合螺栓
1
39 CQ1460830
组合螺栓
2
40 CQ676120B
蜗杆传动式软管夹箍 B 型
2
41
1109351A263
连接胶管-发动机
1
～55～
5
1
10
6
41
40
38
35
33
34
33
32
31
9
5
8
6
23
4
22
7
4
3
2
5
11
12
25
30
40
36
16 37
39
16
13
14
6
27
2916
20
15
16
17
15
18
4
3 23
19
28
26
25
24
17
22
21
图 27 空气滤清器
～56～

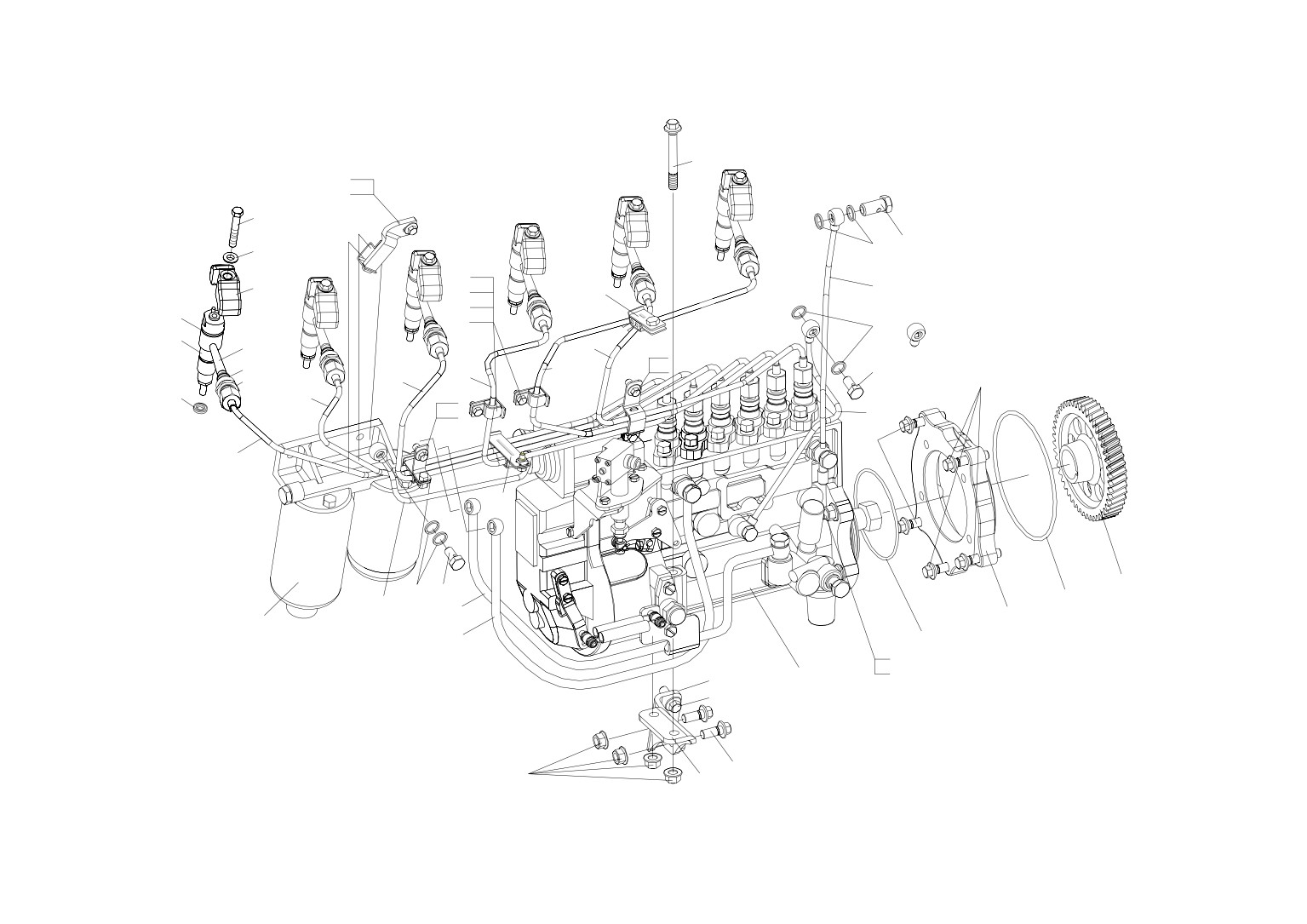

28、供油系统
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
1111010-435
燃油喷射泵总成
1
17
1112010-29D
喷油器总成
6
CQ73421000C
液压气动用 O 形橡胶密封圈
4
18
1112014-29D
0 形橡胶圈
6
2
CQ1201030
双头螺栓
4
19
1112013-29D
喷油器压板螺栓
6
3
CQ39610
六角法兰面螺母
8
20
GB 849 8
球面垫圈
6
4
1111228-29D
喷油泵中间法兰
1
21
1112011-29D
喷油器压板
6
5
CQ73421500C
液压气动用 O 形橡胶密封圈
1
22
1112030-29D
高压油管接管总成
6
6
1111216-29D
喷油泵传动齿轮
1
23
1112032-29D
0 形橡胶圈
6
7
Q1841045
六角头凸缘螺栓
3
24
1112031-29D
中间压紧螺母-高压油管接管
6
8
Q1841030
六角头凸缘螺栓
2
25
1104030-447
进油管总成－输油泵至细滤器
1
9
1104060-29D
润滑机油管总成
1
26
CQ72312T5
垫密圈
2
10
1104066-367
空心螺栓－润滑机油管总成
1
27
1111069-29D
铰接螺栓
1
11
CQ72310T5
垫密圈
2
28
1104040-447
进油管总成－细滤器至喷油泵
1
12
1104050-29D
喷油器回油管总成
1
29
1111055-29D
增压补偿器管总成
1
13
CQ72314T5
垫密圈
2
30
1111102-29D
喷油泵支架-气缸体
1
14
1104073-D6
空心螺栓-机油回油管
1
31
Q1841025
六角头凸缘螺栓
2
15
Q1821090
六角头凸缘导颈螺栓
2
32
Q1841020
六角头凸缘螺栓
2
16
1112306-29D
喷油器
泵
1
～57～
15
47
49
19
13
14
20
43
21
44
40
12
45
18
49
11
17
22
39
41
23
38
49
10
24
36
37
7
16
35
46
49
9
8
34
42
6
26
27
5
29
25
4
48
28
1
2
3
30
1
31
3
32
33
图 28 供油系统
～58～
28、供油系统
标号 零件号
零件名称
数量
标号
零件号
零件名称
数量
34
1129010-36D
第一缸高压油管总成
1
35
1129020-36D
第二缸高压油管总成
1
36
1129030-36D
第三缸高压油管总成
1
37
1129040-36D
第四缸高压油管总成
1
38
1129050-36D
第五缸高压油管总成
1
39
1129060-36D
第六缸高压油管总成
1
40
1129100-29D
高压油管管夹总成(一)
1
41
1129150-29D
高压油管管夹总成（六）
1
42
1129130-29D
高压油管管夹总成（四）
1
43
1129123-29D
高压油管管夹底板（三）
1
44
1129127-29D
高压油管管夹压板（三）
1
45
1129129-29D
高压油管管夹衬垫（三）
1
46
1129110-29D
高压油管管夹总成(二)
1
47
1129140-29D
高压油管管夹总成(五)
1
48
1117010-29D
旋装式柴油滤清器总成
1
49
CQ1460810
组合螺栓
5
～59～
содержание .. 1 2 3 ..
