Самосвал FAW CA 3252 P2K2B1T1A2Z 6х4 2007 г.в. Каталог запчастей - часть 1
解放
CA3252P2K2B1T1A2Z
型 6×4 平头柴油自卸车
零 件 目 录
中 国 第 一 汽 车 集 团 公 司

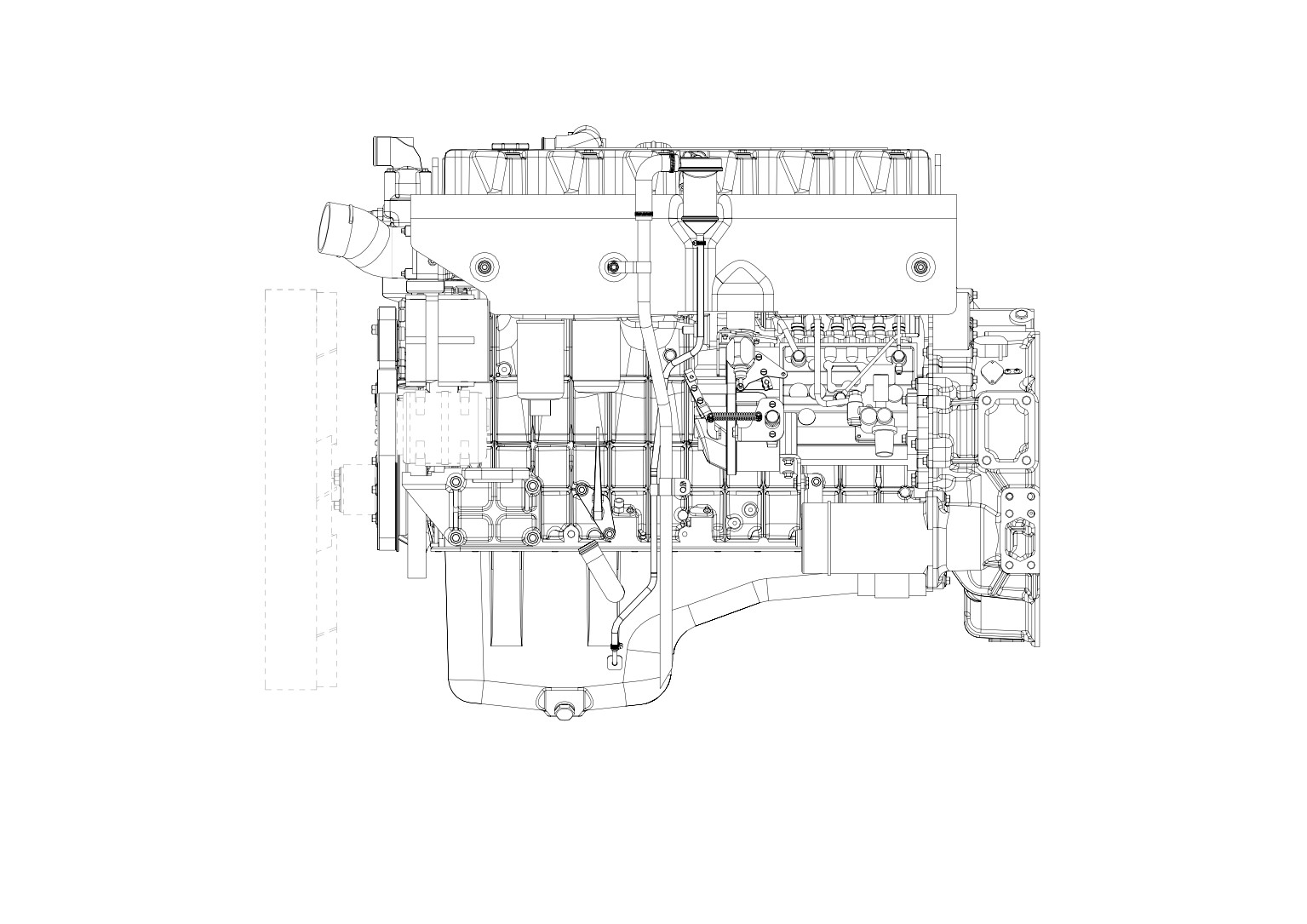

图 1 发动机(右)
～2～
2、发动机(左)
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
1000410-523
CA6DL2-33-4 型发动机总成（包括
1
喷油泵、输油泵、调速器、燃油滤
清器、燃油加热器、空气压缩机、
动力转向泵、冷气压缩机、发电机、
起动机、风扇及风扇离合器）
～3～

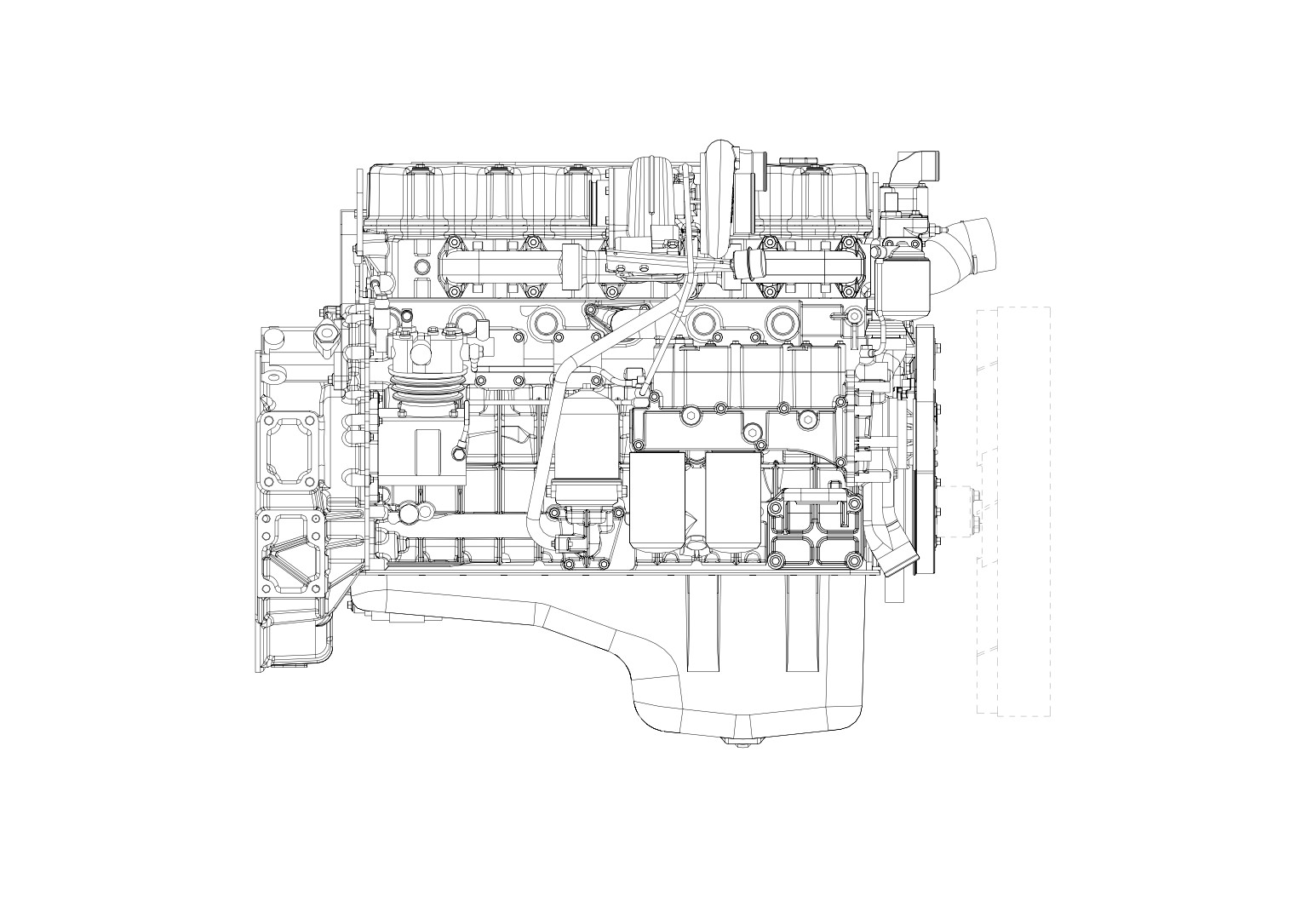

图 2 发动机(左)
～4～
3、发动机(右) (无燃油预热)
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1000410-435
CA6DL2-33 型发动机总成（包括喷
1
油泵、输油泵、调速器、燃油滤
清器、空气压缩机、动力转向泵、
空调压缩机、发电机、起动机、风
扇及风扇离合器）
～5～

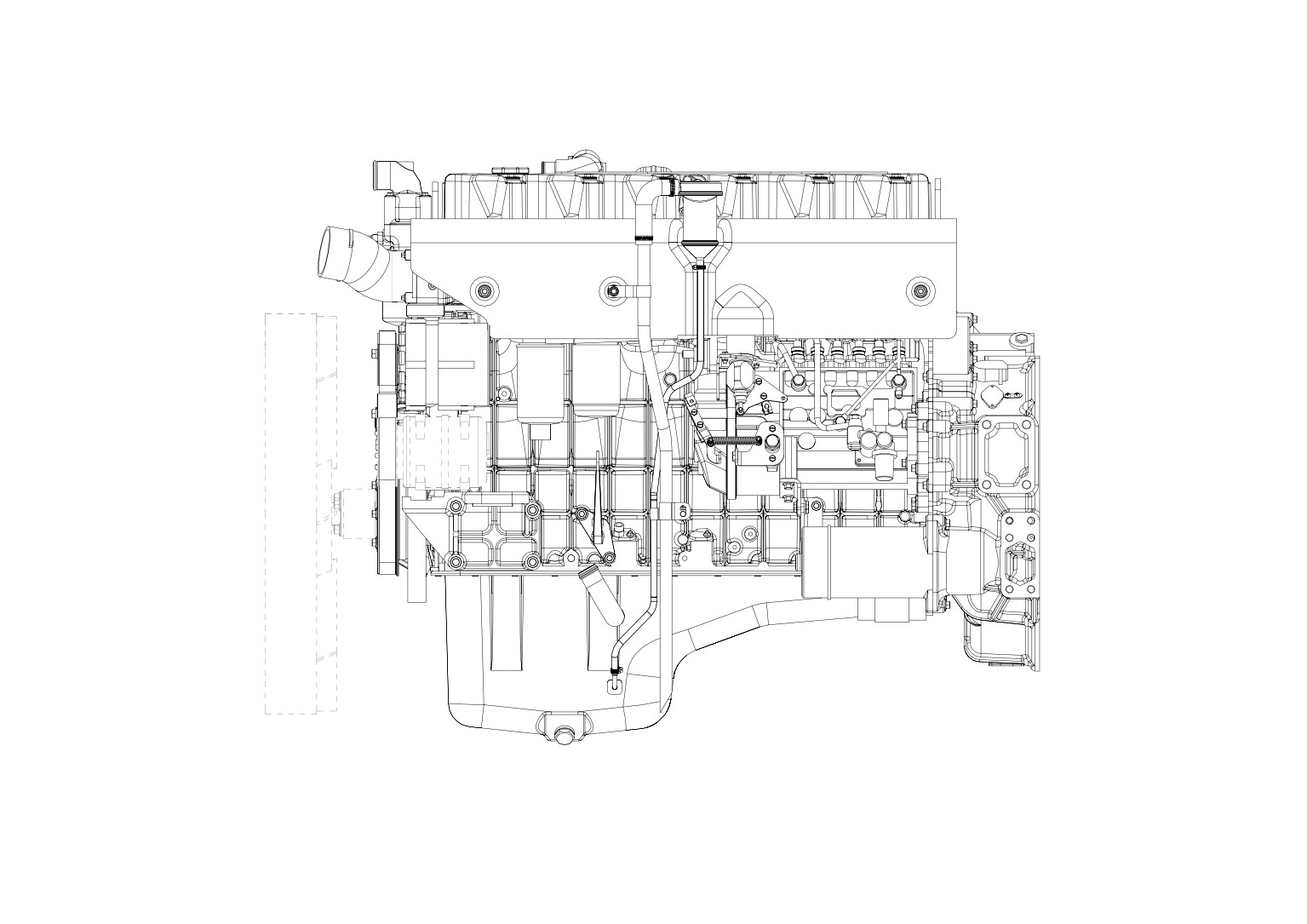

图 3 发动机(右) (无燃油预热)
～6～
4、发动机(左)(无燃油预热)
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1000410-435
CA6DL2-33 型发动机总成（包括喷
1
油泵、输油泵、调速器、燃油滤
清器、空气压缩机、动力转向泵、
空调压缩机、发电机、起动机、风
扇及风扇离合器）
～7～
图 4 发动机（左）(无燃油预热)
～8～
5、发动机悬置
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
1001031A600-0263
左前悬置支架
1
17
1001061-242A1
左后悬置支架
2
Q18516120T
六角头凸缘螺栓
2
18
Q1841640TS
六角头凸缘螺栓
3
1001033-29D
螺栓－前悬置支架
2
19
1001071-263
左后悬置托架
4
Q1821250
六角头凸缘导颈螺栓
5
20
1001079-263
底板－后悬置
5
1001037A263
左前悬置托架
1
21
Q32920T
Ⅰ型全金属六角锁紧螺栓
6
Q1841645TS
六角头凸缘螺栓
8
22
1001015-263
发动机后悬置软垫总成
7
1001025A263
发动机前悬置软垫总成
2
8
Q32916T
Ⅰ型全金属六角锁紧螺栓
2
9
1001039-263
底板－前悬置
2
10
Q1821260
六角头凸缘导颈螺栓
1
11
1001032A600-070A
右前悬置支架
1
12
1001038A263
右前悬置托架
1
13
1001072-263
右后悬置托架
1
14
1001062-242A1
右后悬置支架
1
15
Q18520130T
六角头凸缘螺栓
2
16
CQ1502055TS
六角头导颈螺栓
8
Q40320
弹簧垫圈
8
～9～
Ϣ⾏ড়఼Ⳍ䖲
16
15
17
Ϣ䔺ᶊⳌ䖲
14
22
18
13
19
20
21
ϢথࡼᴎⳌ䖲
2
1
3
12
4
5
Ϣ䔺ᶊⳌ䖲
11
10
9
8
7
6

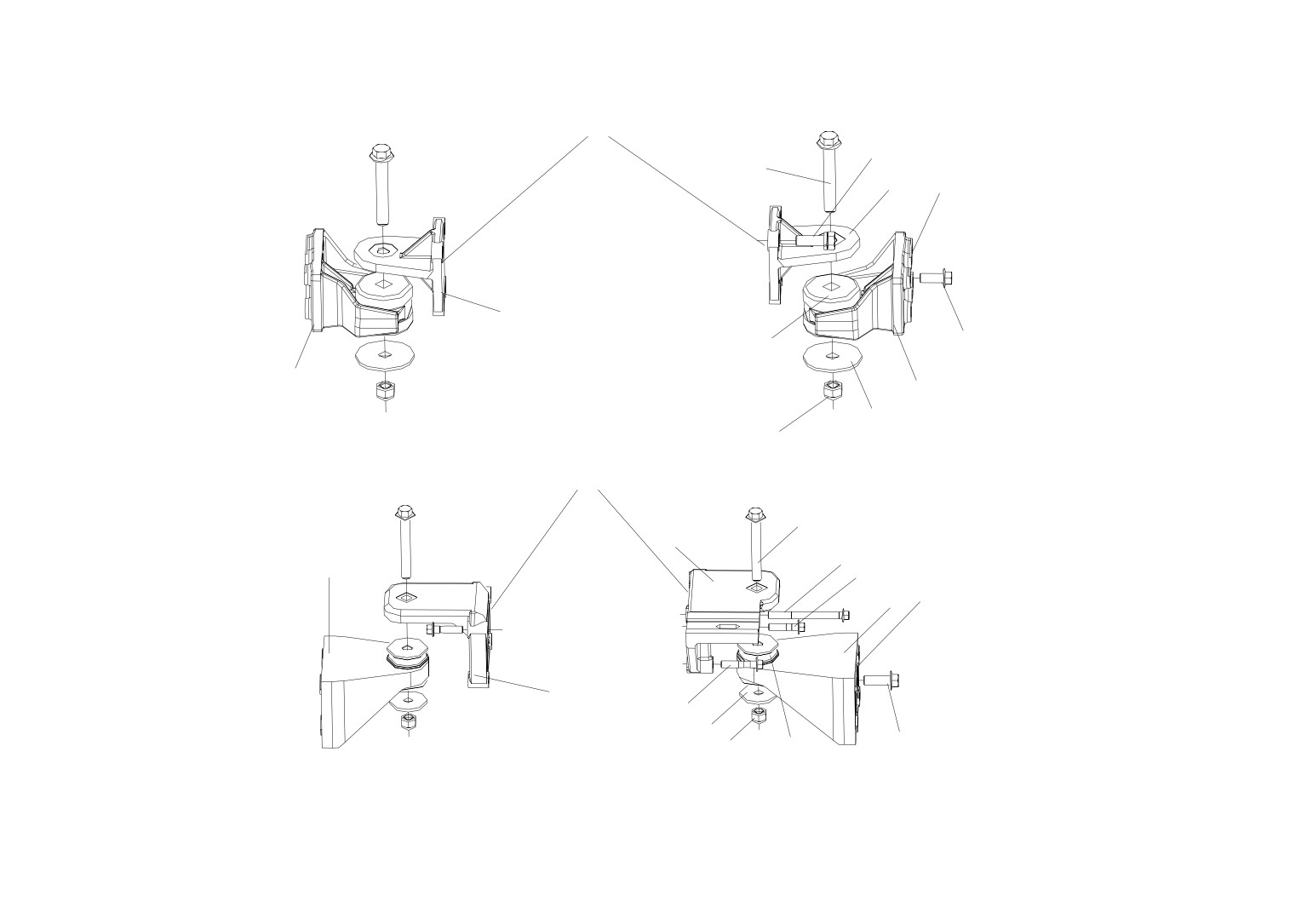

图 5 发动机悬置
～10～
6、气缸体组件
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
1002055-29D
曲轴前油封座
1
17
1002061-602-2010
齿轮室罩盖-飞轮壳
1
2
Q1840830
六角头凸缘螺栓
7
18
Q1821065
六角头凸缘导颈螺栓
1
3
1002035A36D
下主轴瓦
7
19
Q1840820
六角头凸缘螺栓
2
4
1002034A36D
上主轴瓦
7
20
1017023-29D
盖板
1
5
Q5210826
圆柱销
2
21
1118094-29D
垫片-增压器回油管
1
6
1002015-36D
气缸体总成
1
22
Q1821090
六角头凸缘导颈螺栓
9
7
1002200-36D
活塞冷却喷嘴部件
6
23
1002043-29D
双头螺柱-飞轮壳
12
8
Q1821060
六角头凸缘导颈螺栓
26
24
1002066-29D
指针-飞轮壳
1
9
Q1840816
六角头凸缘螺栓
13
25
Q2140606
十字槽平圆头螺钉
2
10
1002092-29D
盖板-凸轮腔
3
26
1002068B29D
飞轮壳橡胶堵塞
1
11
1002017-29D
O 型橡胶密封圈-气缸套
12
27
1002067-29D
盖板-飞轮壳
1
12
1002016-36D
气缸套
6
28
1002036-36D
止推片
4
1002016-36DY
气缸套(完全互换)
6
29
1002080-36D
梯形框架总成
1
13
Q5211232
圆柱销
2
30
Q1840612
六角头凸缘螺栓
2
14
Q5211020
圆柱销
2
15
Q1841025
六角头凸缘螺栓
11
16
1002076-36D
齿轮室
～11～
18
19
17
20
21
22
16
15
23
25
13
24
26
30
9
14
22
10
12
10 11
9
28
28
27
13
6
9
5
34
1
8
2
7
29
8

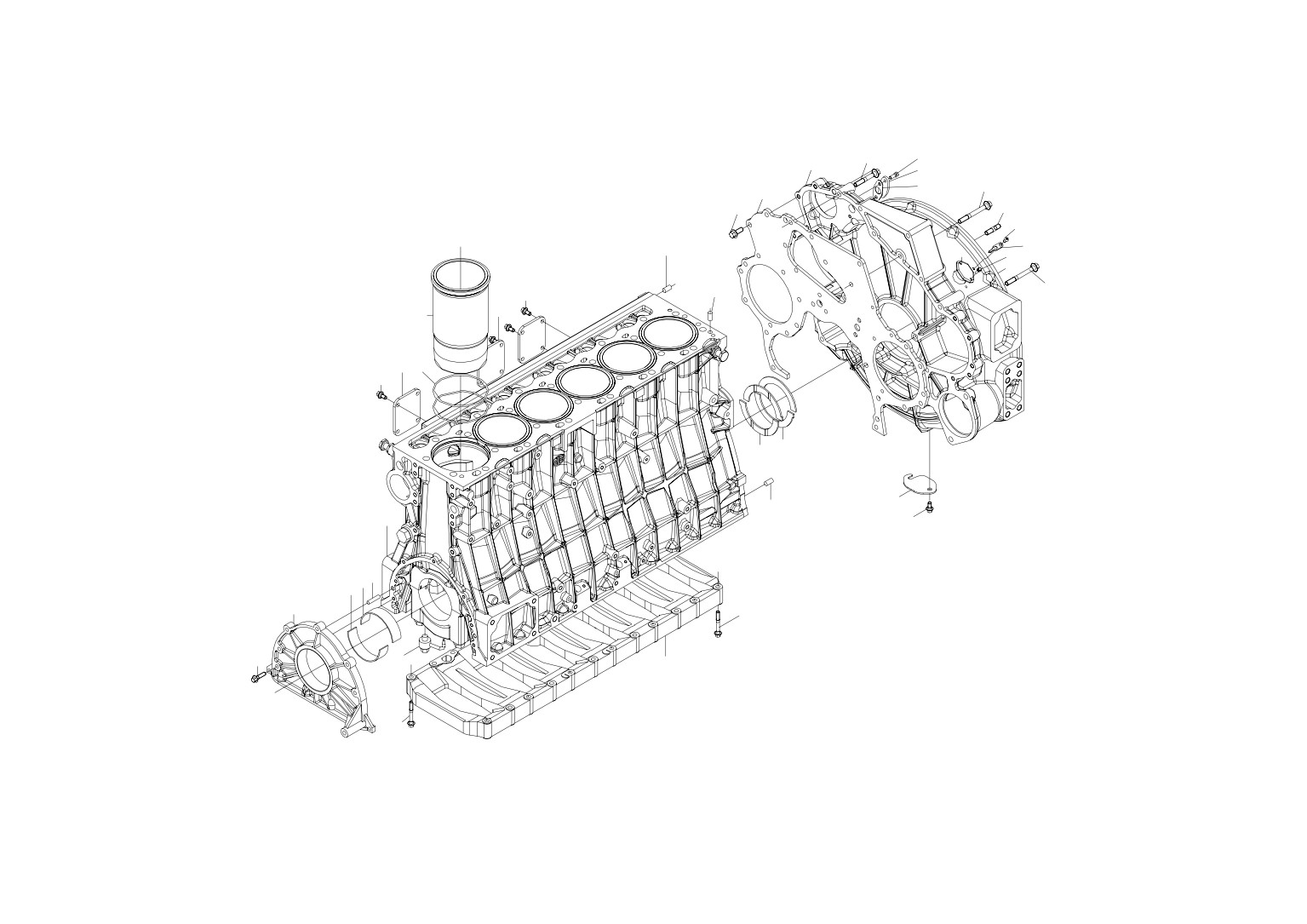

图 6 气缸体组件
～12～
7、气缸体总成
标号 零件号
零件名称
数量
标号
零件号
零件名称
数量
1
1002014-36D
气缸体
1
2
1002023-29D
闷头-气缸体
2
3
1002022-36D
封油套-气缸体
1
4
Q72240
碗形塞片
5
5
Q/WC3413-1994 六角头螺塞 M27×2
2
M27×2
6
Q/WC3403-1994 铜垫圈 27×38
2
27×38
7
1002021-29D
起重螺栓
2
8
Q5210612
圆柱销
14
9
1002013-36D
主轴承螺栓
14
10
1002011-36D
主轴承盖
6
11
1002012-36D
后主轴承盖
1
12
1006024A29D 前凸轮轴衬套
1
13
1006028A29D 中间凸轮轴衬套
5
14
1006029A29D 后凸轮轴衬套
1
～13～
14
3
4
2
4
7
7
2
13
12
1
5
6
5
11
8
9
10

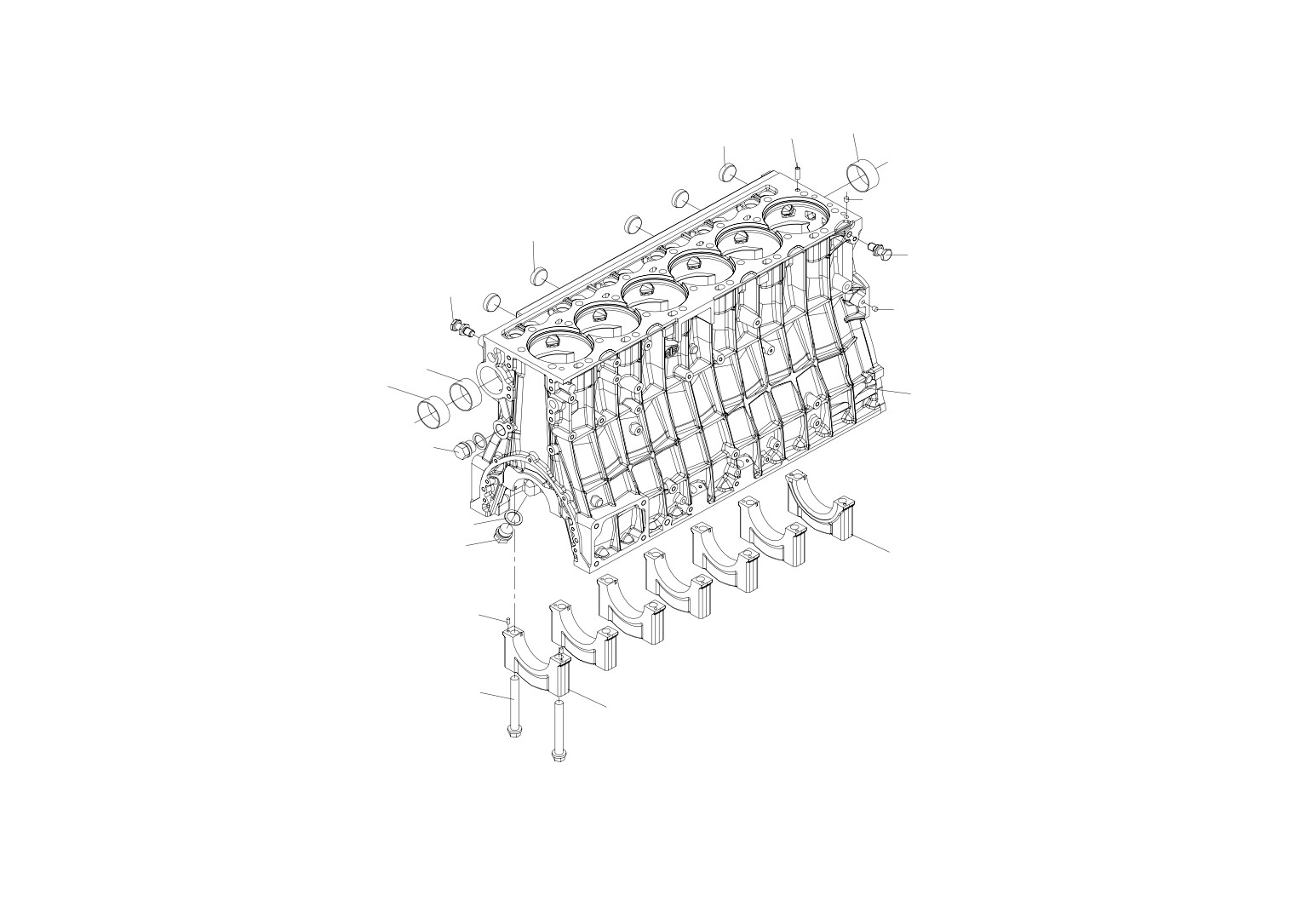

图 7 气缸体总成
～14～
8、气缸盖组件
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
1003046-36D
螺栓-气缸盖
26
18
Q1840825
六角法兰面螺栓
2
2
Q150B08110
六角头螺栓
14
19
Q32008
六角法兰面螺母
7
3
1003044-29D
平垫圈
14
20
1003081-36D
隔音板
1
4
1003042-29D
锥形橡胶圈
14
21
1003095A29D
减震螺钉
2
5
1003043-29D
支撑管
14
22
Q1840816
六角法兰面螺栓
4
6
1003030B29D
气缸盖罩总成
1
23
1008018-29D
进气管后盖板
1
7
1003041-29D
垫密条-气缸盖罩壳
1
24
1003096-29D
减震螺钉
4
8
1003010A36D
气缸盖总成
1
25
1003059-29D
后吊耳-气缸盖
1
9
1003058-29D
前吊耳-气缸盖
1
10
1003057-29D
螺栓-前吊耳
1
11
Q1841025
六角法兰面螺栓
4
12
1008019-29D
垫片-进气接管
3
13
1003020-36D
气缸盖垫片总成
1
14
1003105-600-367
减震螺钉总成
1
15
1008013-29D
垫片-进气管右盖板
1
16
1008012-29D
进气管右盖板
1
17
Q1840820
六角
～15～
25
1
11
2
24
3
23
4
5
22
12
6
21
7
20
8
9
18
17
16
15
19
14
10
11
12
13

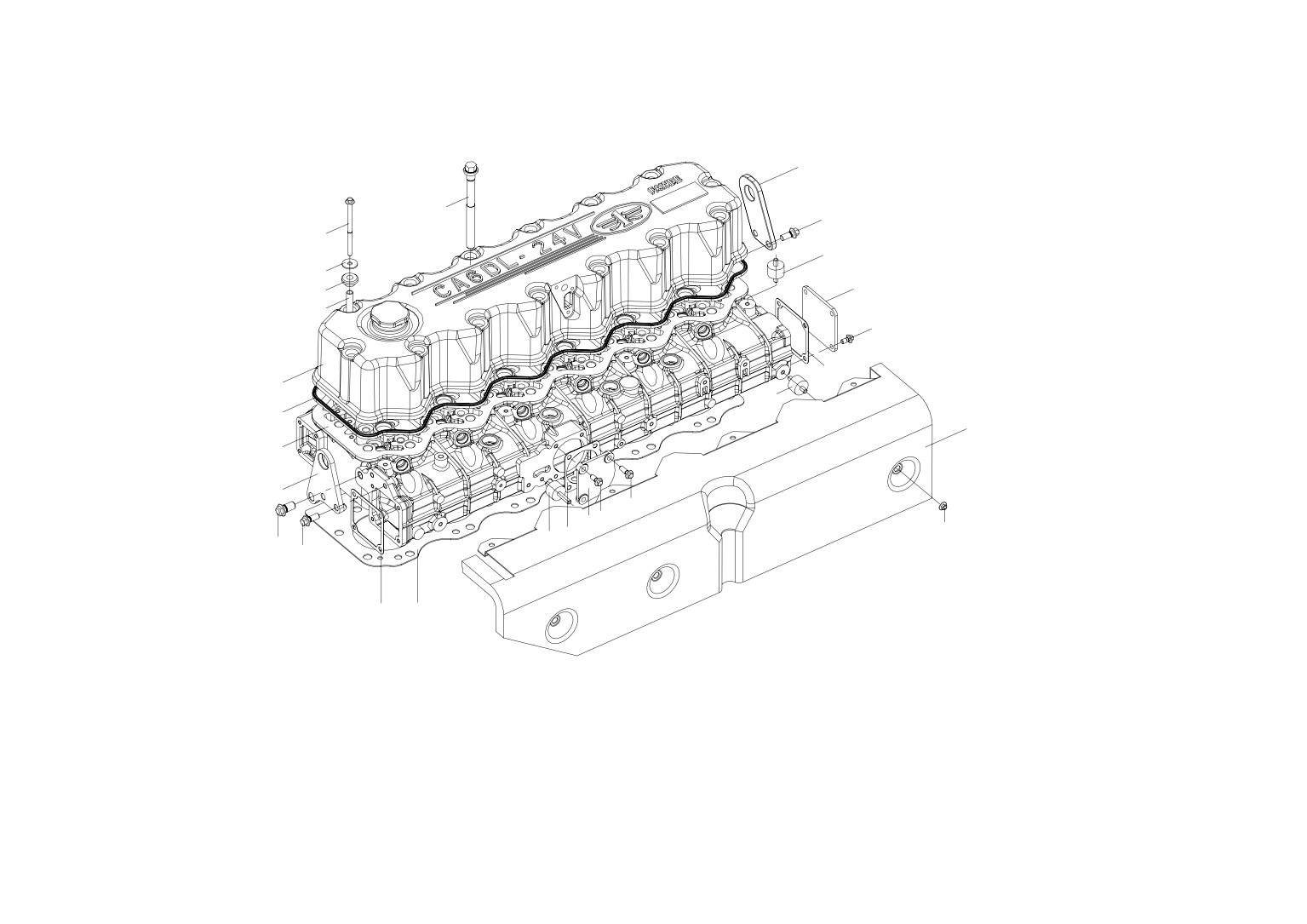

图 8 气缸盖组件
～16～
9、气缸盖总成
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
1003011A29D 气缸盖
1
2 Q72240
碗形塞片
1
3
1003018A29D O 型圈
6
4
1003016A29D 喷油器铜套
6
5 Q72232
碗形塞片
1
6 Q72222
碗形塞片
6
7 Q72226
碗形塞片
16
8
1003014M29D 气门导管
24
9
1003013-36D
排气门座
12
10
1003012-36D
进气门座
12
～17～
4
3
7
6
2
8
1
7
5
10
9

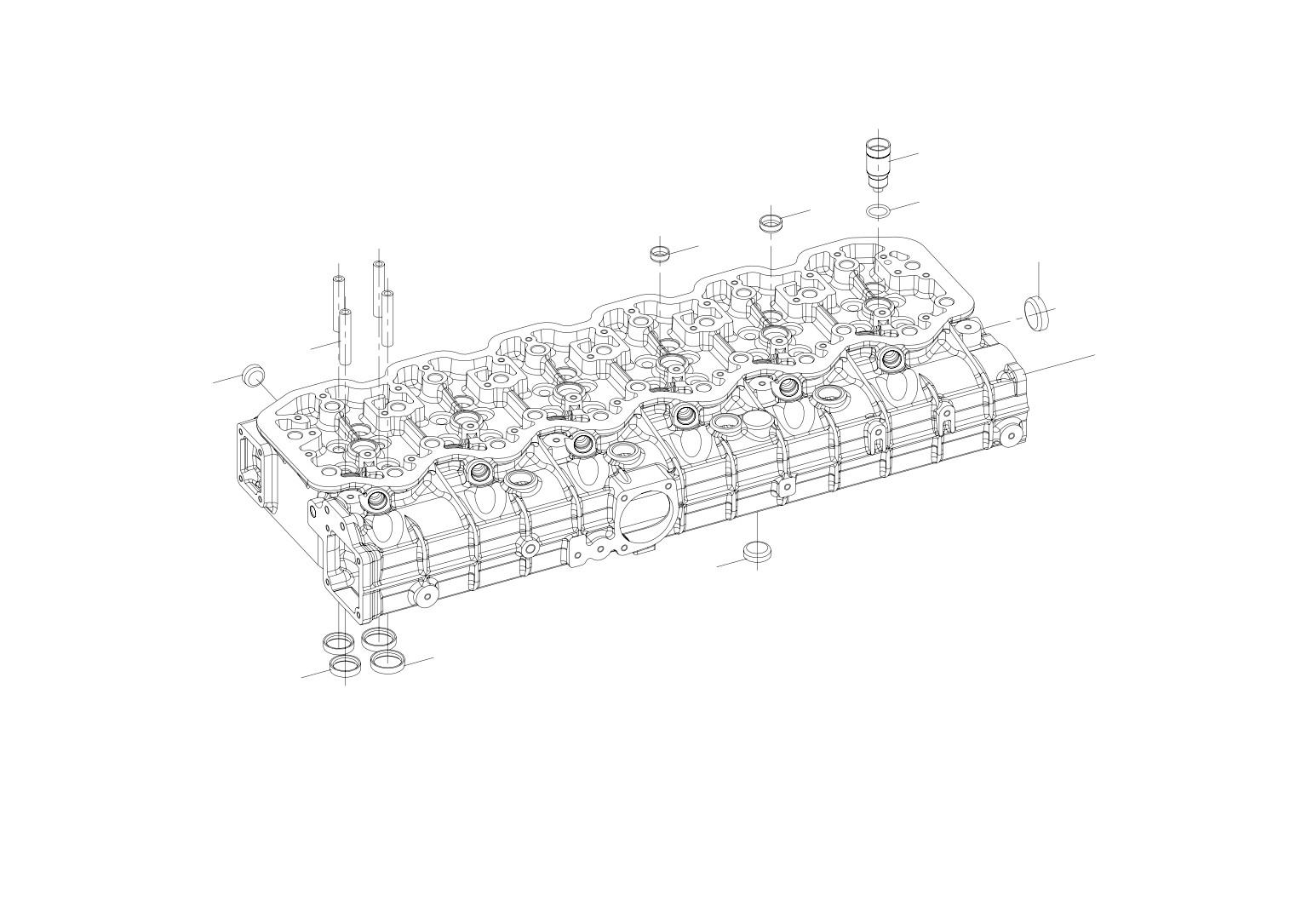

图 9 气缸盖总成
～18～
10、气缸盖罩总成
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
1003031A29D 气缸盖罩
1
1003035B29D 挡油板总成
1
Q40004
小垫圈
2
Q150B0408
六角头螺栓
2
Q1840510
六角法兰面螺栓
8
2
1003036-29D
密封圈
1
3
1003037-29D
罩盖
1
～19～
3
1
2

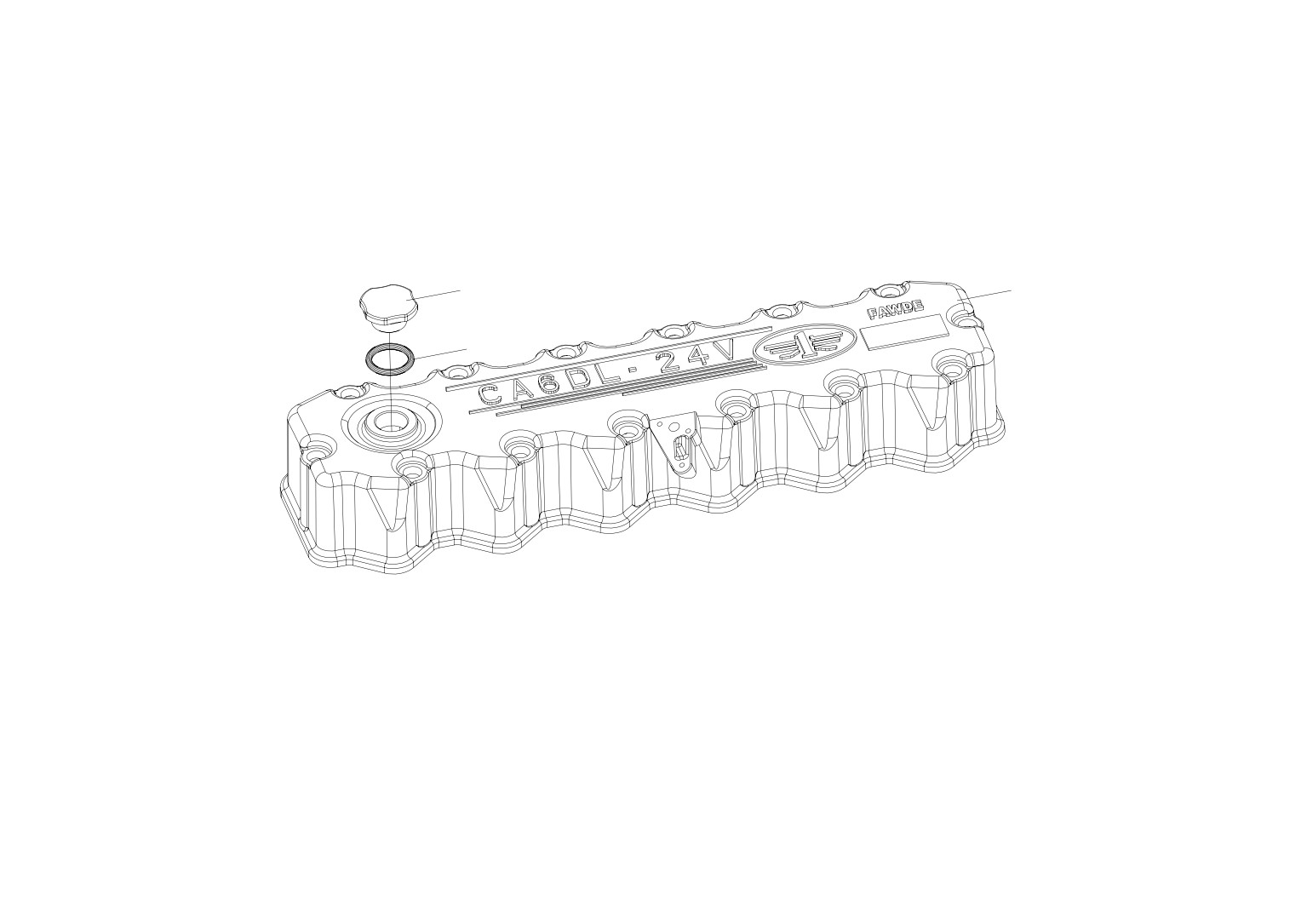

图 10 气缸盖罩总成
～20～
11、活塞及连杆
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
1004012-36D
第一道气环
6
2
1004013-36D
第二道气环
6
3
1004030-36D
油环总成
6
4
1004024C29D
连杆小头衬套
6
5
1004021-36D
胀断连杆体
6
6
1004026-36D
连杆上轴瓦
6
7
1004028-29D
连杆下轴瓦
6
8
1004023A36D
连杆螺栓
12
9 GB893.1-1986 45 弹性孔用挡圈
12
10
1004018-36D
活塞销
6
11
1004011-36D
活塞
6
～21～
1
2
3
4
5
6
9
7
11
10
9
5
8
8

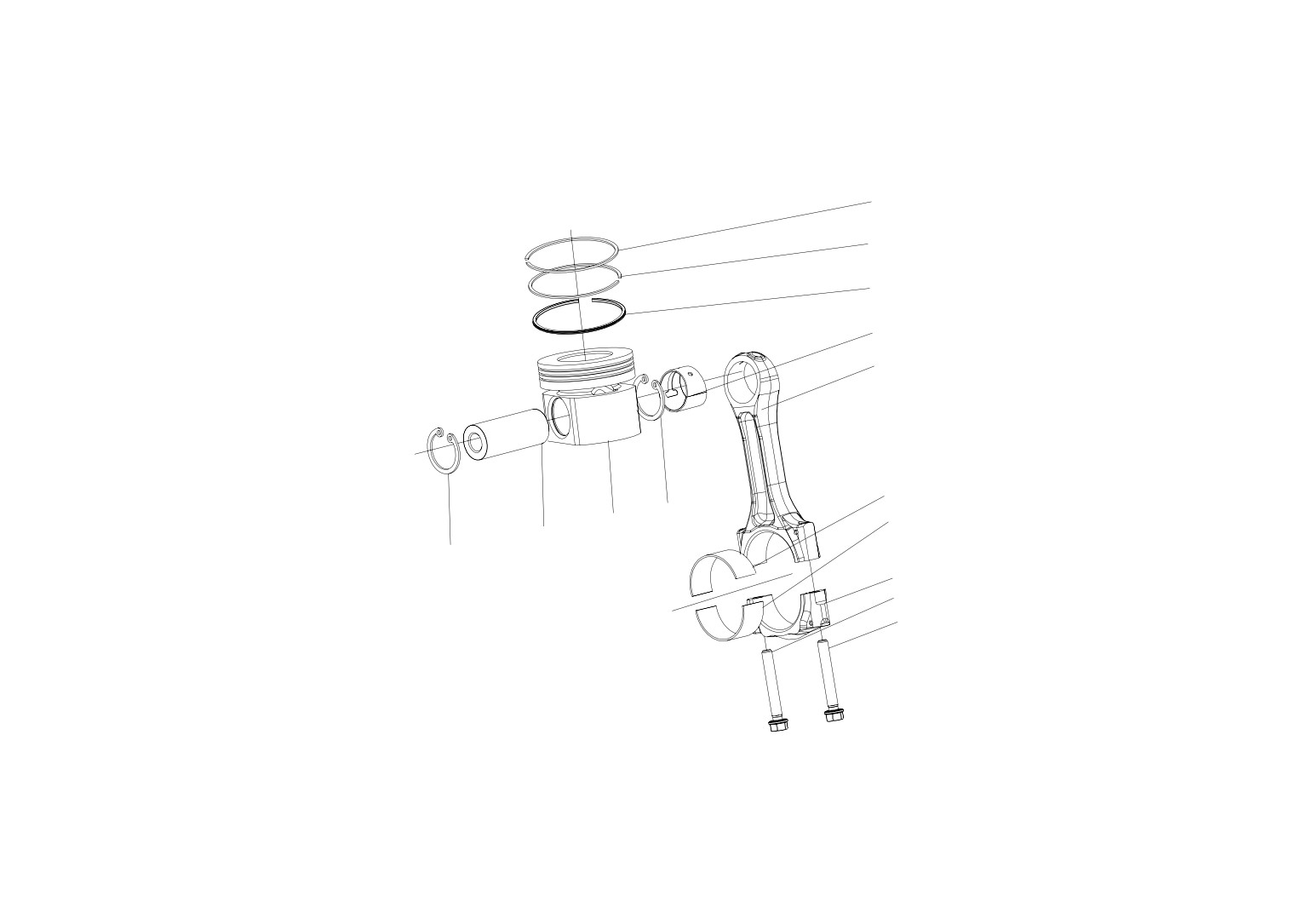

图 11 活塞及连杆
～22～
12、曲轴、皮带轮及飞轮
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
1005048K29D
六角头法兰面螺栓
6
14
GB/T 276-1994
球轴承 60305-2RS
1
2
1005046-36D
多楔带轮-曲轴
1
6030R-2RS
3
1005190-36D
硅油减振器
1
4
1005050-29D
前油封
1
1005050C29D
前油封(完全互换)
1
5
Q1841020
六角头法兰面螺栓
12
6
1005014-36D
曲轴
1
1005014-36DB
曲轴(完全互换)
1
7
1005039-36D
机油泵驱动齿轮-曲轴
1
8
1005037-29D
曲轴正时齿轮
1
9
1005060-29D
后油封
1
1005060C29D
后油封(完全互换)
1
10
1005031-29D
定位销-主动齿轮及飞轮
1
11
1005122-29D
齿环
1
12
1005121-600-0263
飞轮
1
13
1005071K29D
飞轮螺栓
10
～23～
14
13
12
11
10
9
8
7
6
5
4
3
2
1

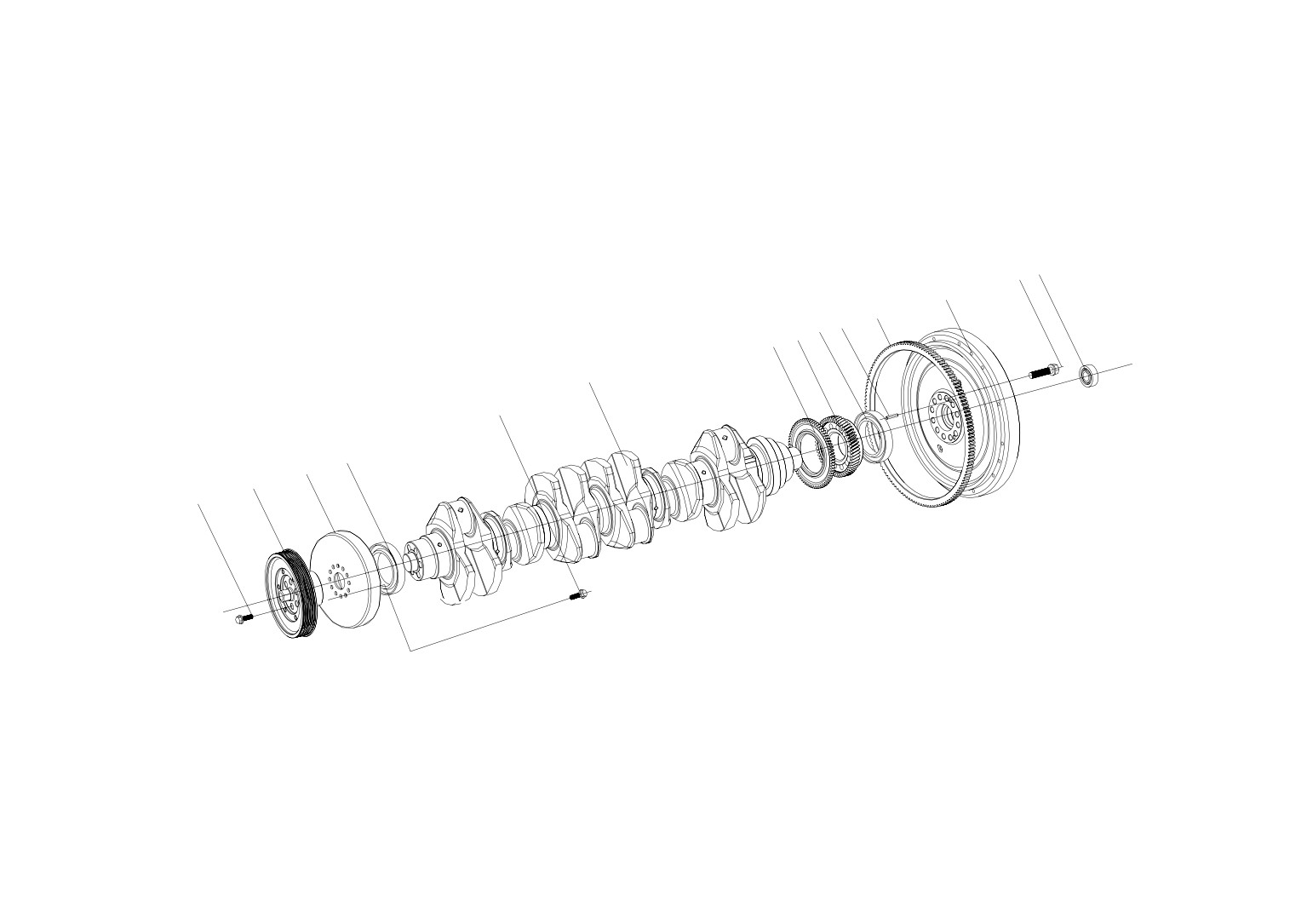

图 12 曲轴、皮带轮及飞轮
～24～
13、凸轮机构
标号 零件号
零件名称
数量 标号 零件号
零件名称
数量
1
1006030-29D
堵盖总成-凸轮轴衬套
1
2
1006024A29D 前凸轮轴衬套
1
3
1006028A29D 中间凸轮轴衬套
5
4
1006016-29D
凸轮轴
1
5
1006029A29D 后凸轮轴衬套
1
6
1006018-29D
凸轮轴止推片
1
7 Q5210612
圆柱销
1
8 Q1840820
六角法兰面螺栓
2
～25～
1
2
3
4
5
6
7
8

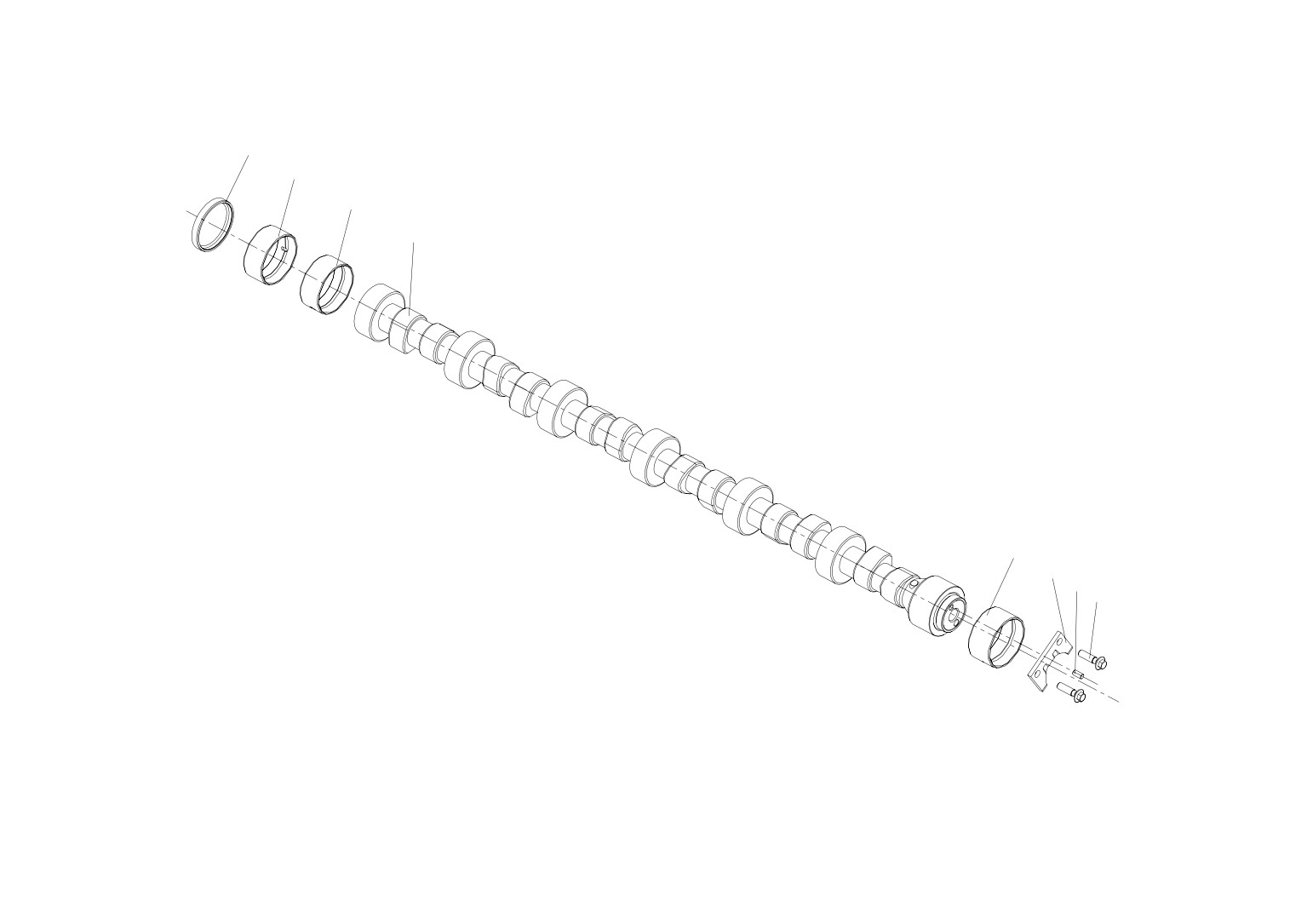

图 13 凸轮机构
～26～
14、传动系统
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
1006021-29D
正时齿轮-凸轮轴
1
17
1006054-29D
止推片-正时中间齿轮
1
2
1006017K29D
紧固螺栓-凸轮轴正时齿轮
1
18
1006052-36D
止推片-正时中间叠齿轮
1
3
1006041-29D
正时中间叠齿轮(大)
1
19
1006047-29D
从动齿轮-空压泵
1
4
Q5210408
圆柱销
1
20
1006044D29D
衬套-正时中间叠齿轮
1
5
1006042-29D
正时中间叠齿轮(小)
1
6
1006051-36D
正时中间叠齿轮轴
1
7
1006056-36D
螺栓-正时中间叠齿轮轴
4
8
Q1840820
六角头凸缘导颈螺栓
2
9
GB70-1985
内六角圆柱螺钉
1
10
1006053-36D
正时中间齿轮轴
1
11
1006061-29D
正时中间齿轮-喷油泵
1
12
1006062-29D
衬套-正时中间齿轮
1
13
1111216-29D
喷油泵传动齿轮
1
14
1005037-29D
曲轴正时齿轮
1
15
1005039-36D
机油泵驱动齿轮-曲轴
1
16
1011014-36D
从动齿轮-机油泵
～27～
7
2
3
4
5
6
1
8
9
20
10
11
19
12
13
18
17
14
16
15

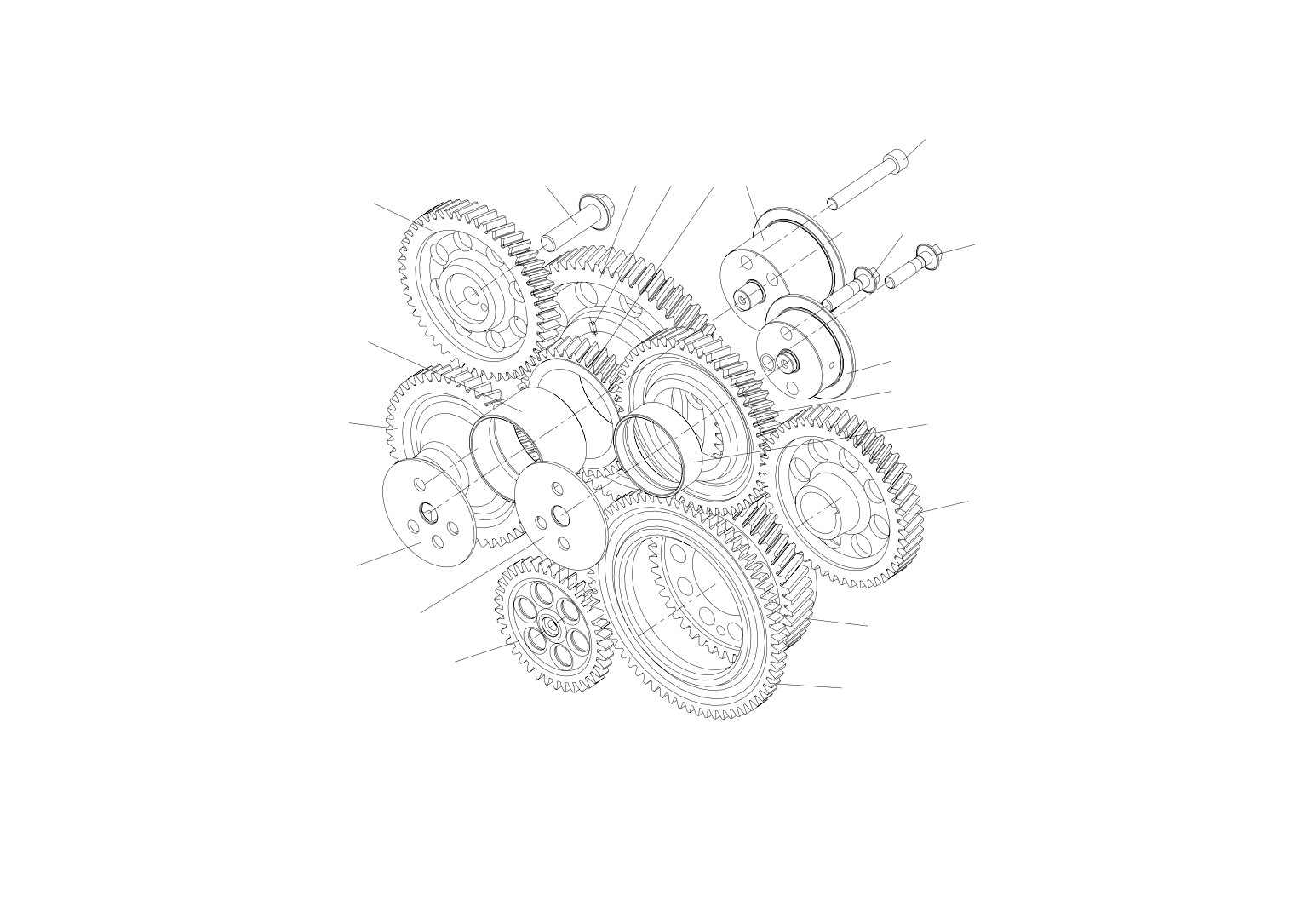

图 14 传动系统
～28～
15、配气系统
标号 零件号
零件名称
数量
标号 零件号
零件名称
数量
1
Q1820880
六角头凸缘导颈螺栓
14
1007012-29DA
横臂(完全互换)
12
2
1007104-29D
摇臂轴前支架
1
18
1007028-29D
气门锁块
48
3
1007113-29D
锁紧螺母-气门调整螺栓
12
19
1007024-29D
气门弹簧座
24
4
1007121-29D
排气门摇臂
6
20
1007022-29D
排气门弹簧
12
5
1007112-29D
调整螺栓-气门摇臂
12
21
1007035A29D
气门导管密封圈总成
24
6
1007114A29D
气门摇臂衬套
12
22
1003014M29D
气门导管
24
7
1007103-29D
限位套-气门摇臂
6
23
1003013-36D
排气门座
12
8
1007111-29D
进气门摇臂
6
24
1007016-36D
排气门
12
9
Q1840835
六角头凸缘螺栓
5
1007016-36DB
排气门(完全互换)
12
10
1007102-29D
摇臂轴支架
5
25
1007021-29D
进气门弹簧
12
11
1007130-29D
摇臂轴总成
1
26
1003012-36D
进气门座
12
12
Q2800820
开槽锥端紧定螺钉
1
27
1007011-36D
进气门
12
13
Q340B08T12
I 型六角螺母
1
1007011-36DB
进气门(完全互换)
12
14
1007101-1-29D
摇臂轴后支架
1
28
1007050-36D
推杆总成
12
15
1007117-29D
压球-气门摇臂
12
29
1007061-29D
挺柱
12
16
1007118-29D
压球座-气门摇臂
12
17
1007012-29D
横臂
～29～
