FAW CA3252P2K2T1A (плоский дизельный автосамосвал). Руководство - часть 3



- 28 -

Выключатели, кнопки и ручки

Правильная эксплуатация











Выключатель замка дифференциала

►

Замок

дифференциала

предназначен

для

застопорения  дифференциала.  Когда  автомобиль

идет  по  грунту,  снегу  и  другим  скользящимся

дорогам  и  какой-либо  приводный  вал  или

приводное  колесо  потеряло  приводную  силу,

нажатие  данного  выключателя  застопоривает

дифференциал

и

автомобиль

выходит

из

скользящейся дороги.

►

Замок межосевого дифференциала

－

Предназначен  для  застопорения  межосевого

дифференциала  между  средним  мостом  и  задним

мостом.

－

При сцеплении межосевого дифференциала лампа

горит.

－

При  повторном  нажатии  выключателя  замок

дифференциала отцеплен и лампа гаснет.

►

Замок межколесного дифференциала

－

Предназначен  для  застопорения  межколевого

дифференциала среднего моста и заднего моста.

－

Когда  автомобиль  пройдет  плохую  дорогу,  нужно

немедленно

снять

замок

дифференциала,

отпустить  педаль  газа,  нажать  ногой  муфту,

восстановить  выключатель  замка  дифференциала

на  исходное  положение,  после  гаснения  лампы

замок дифференциала сразу отцепляется.



Внимание



Надо  сначала  сцеплять  замок  межосевого

дифференциала,

потом

сцеплять

замок

межколесного дифференциала.



Когда

лампа

замка

межколесного

дифференциала горит, не допускается поворот.



Только  когда  автомобиль  находится  в  стоячном
положении  или  движется  скоростью  менее

5км/ч,  осуществляется  управление  замком
межосевого дифференциала.



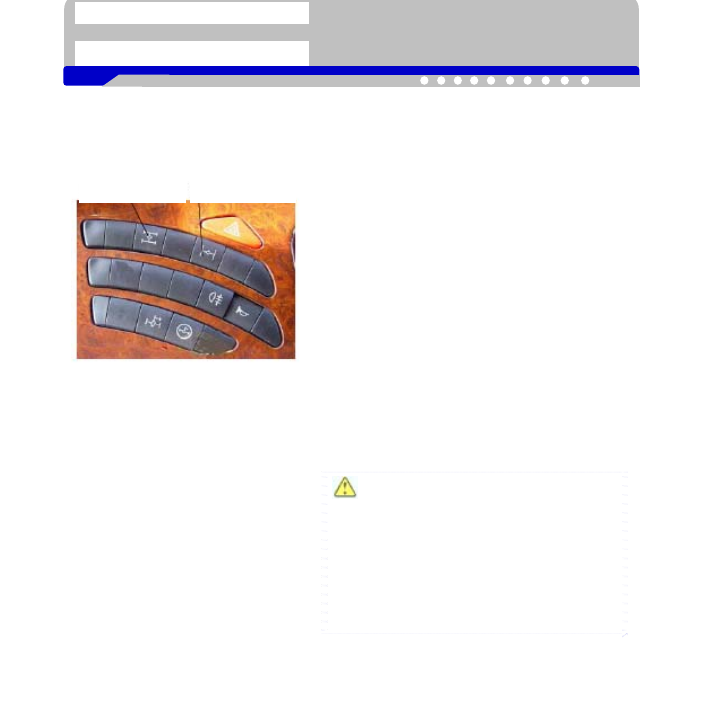

Выключатель

замка межосевого

дифференциала

Выключатель

замка

межколесного

дифференциала



- 29 -

Выключатели, кнопки и ручки

Правильная эксплуатация





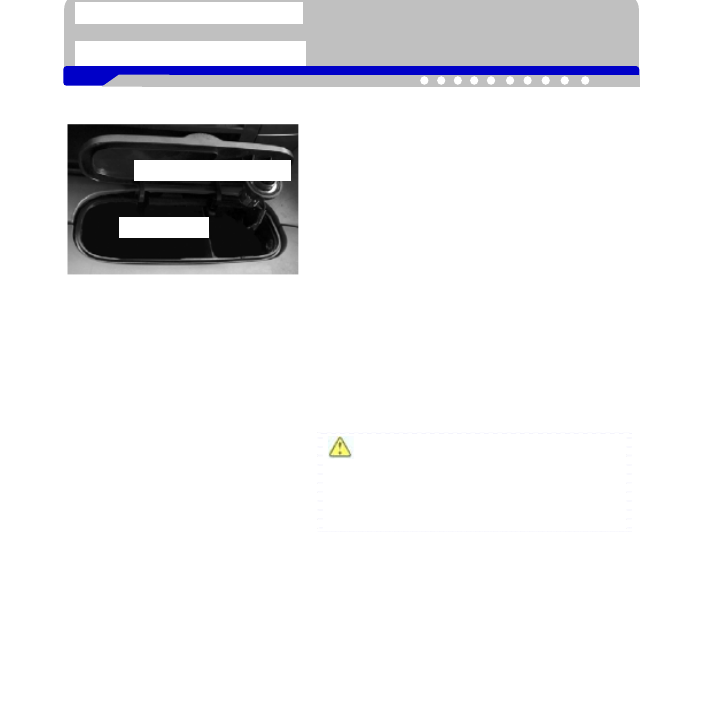

Зажигалка для сигареты

►

Зажигалка  для  сигареты  находится  перед
сервоприборной панелью.

►

Открыть  верхнюю  крышку  зажигалки  для
сигареты,  нажать  кнопку  зажигалки  для
сигареты,  когда  сопротивление  станет
красным и горячим, кнопка автомотически
распружинена,  при  этом  вытянуть  кнопку
и зажигать сигарету.


Пепельница

►

Рядом  с  зажигалкой  для  сигареты
расположена пепельница.

►

После  полностью  гаснения  окурка  и
спички  положить  их  в  пепельницу.  После
применения  необходимо  плотно  закрыть
крышку пепельницы.



Внимание

Запрещается  положить  другие  предметы
кроме  окурка  в  пепельницу  или  набить
пепельницу  окурками,  иначе  возможен
пожар.





Зажигалка для сигареты

Пепельница



- 30 -

Выключатели, кнопки и ручки

Правильная эксплуатация



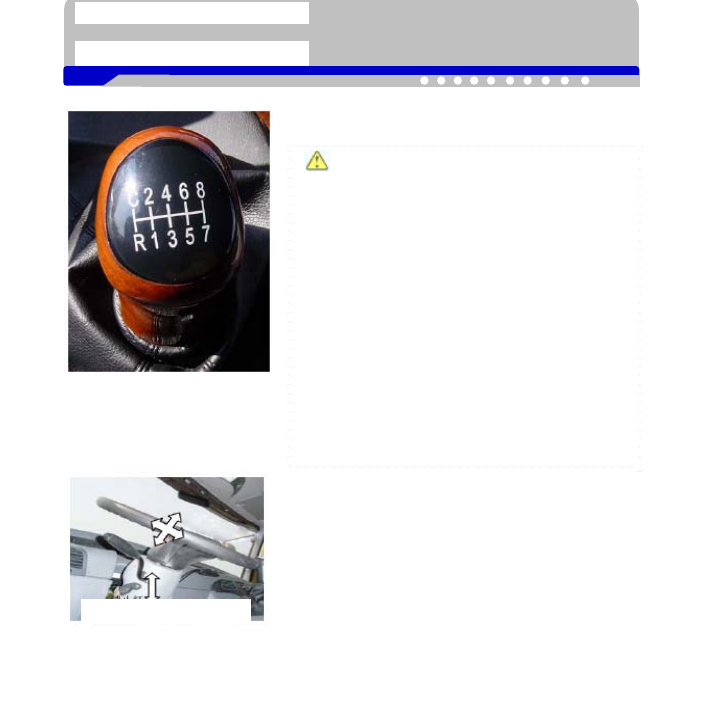

Ручка для переключения передач

►

Коробка  переключения  скоростей FULLER RT-11509C,

передачи показаны в рисунке.

Внимание



При  переключении  от  передачи 4 на  передачу 5

необходимо  остановить  на  момент,  это  удобно  для

выполнения  переключения  с  высоких  передач  на

низкие  передачи  (или  наоборот)  сервоустройства

передач, иначе    будут влиять на служебные ресурсы

синхранизатора сервоустройства.



Буксировке  в  нейтральном  положении  запрещается.

Иначе  основной  подшипник  коробки  переключения

скоростей перегорит из недостаточной смаки.



При стоянке ручка для переключения передач должна

находиться  в  нейтральном  положении  в  секторе

низких передач.



Передача

С-передача

для

подьема,

которая

запрещается применятья в старте с тяжелой загрузкой

или  вовремя  движения  малой  скоростью.Когда  старт

осуществляется  в  секторах  высоких  передач,

возможно повреждение фрикционных дисков муфты.



Когда

автомобиль

спускается

по

уклону,

переключение  сектора  высоких  и  низких  передач  не

допускается.



При  переключении  передач  в  коробке  переключения

скоростей  нельзя  скочать  передачу,  иначе  будут

влиять  на  служебные  ресурсы  синхранизатора

сервоустройства.



Штанга застопорения рулевого колеса

►

Штанга застопорения рулевого колеса находится в левой

стороне  от  поворотной  колонки.  Отпущение  штанги

застопорения  (Штанга  застопорения  поднята  вверх)

регулирует  положение  рулевого  колеса.  Рулевое  колесо

может скользиться вверх, вниз или калебаться вперед и

назад.  После  регулировки  надо  застопорить  штангу

застопорения.

Штанга застопорения



- 31 -

Выключатели, кнопки и ручки

Правильная эксплуатация



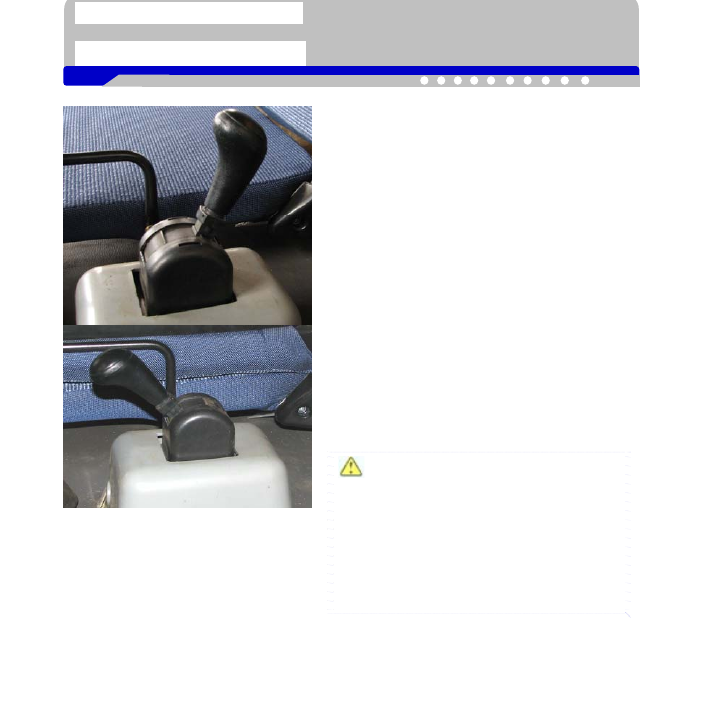

Стояночный  тормоз  (в  сокрашенном

ручной тормоз)

►

Ручной  тормоз  находится  на  правой
стороне  от  сидения  водителя  и  за
ручкой для переключения передач.

►

При  торможении  тянуть  назад  ручной
тормоз до отказа.



►

При

расторможении

поднять

ручку

ручного  тормоза  вверх,  вместе  с  тем,
тянуть от себя ручку вперед до отказа.

►

В  аварийном  случае  разрешается  взять  за
стояночный тормоз  аварийный  тормоз,  но
нельзя

долго

работать

вместо

движующегося тормоза.

Внимание



Перед  отпущением  ручного  тормоза

убедитесь  в  том,  что  пневмодавление

достигло 0,55MПa,

запрещается

вынужденный старт.



После  долгой  стоянки  когда  давление

в  воздушных  резервуарах  снизилось

ниже 0,55MПa,  отпущение  ручного

тормоза  только  после  повторной

качалки до 0,75MПa.



Расторможенное состояние

Заторможенное состояние



- 32 -

Открытие и закрытие двери

Правильная эксплуатация







Операция с замком двери

►

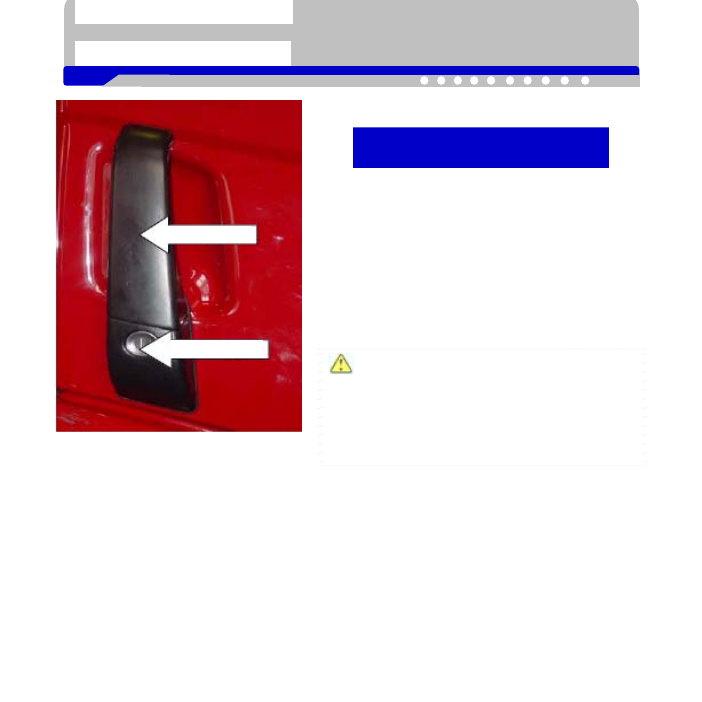

Операция вне кабины

－

После  открытия  замка  двери  ключом  тянуть
на себя внешнюю ручку и открыть дверь.

－

При  закрытии  двери  без  ключа  сначала
нажать  внутреннюю  кнопку  застопорения
двери,  закрыть  дверь,  потом  тянуть  на  себя
внешнюю

ручку,

таким

образом

осуществляется застопорение.

Внимание

Перед  открытием  двери  обращать  внимание
на  отсутствие  человек  или  машины  вокруг,
убедившись в безопасности открыть дверь.
Перед  стартом  сначала  убедиться  в  плотном
закрытии двери.

Открытие и закрытие двери



Внешняя ручка

Стопор замка




- 33 -

Открытие и закрытие двери



Правильная эксплуатация







►

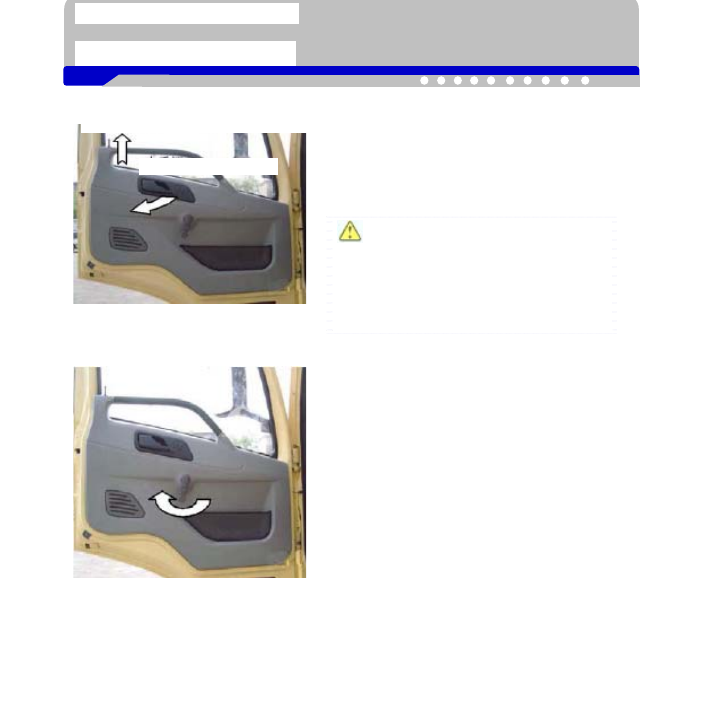

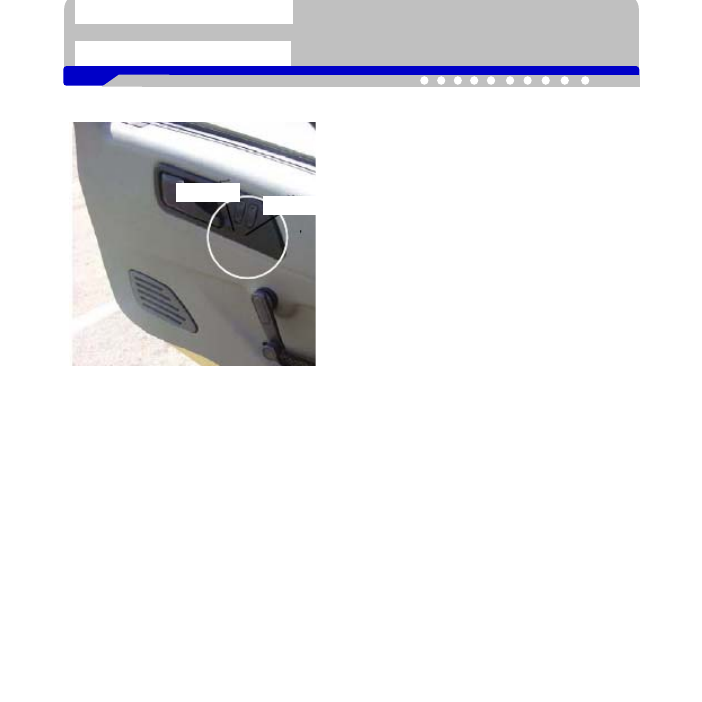

Операция в кабине

－

Поднять

кнопку

внутреннего

застопорения,  потом  тянуть  внутреннюю
ручку,  тянуть  от  себя  дверь,  таким
образом дверь открыта.



Внимание

Если  выключатель  лампы  кабины
находится  на  положении  управления
дверью, при неплотном закрытии двери
лампа  в  кабине  горит,  это  напоминает
вас закрыть дверь.



Операция  с  ручным  подьемником

стекла

►

Подьем

и

спуск

стекла

двери

осуществляются  поворотом  подьемника
стекла.



Кнопка внутреннего застопорения

Внутренняя ручка



- 34 -

Открытие и закрытие двери

Правильная эксплуатация







Операция  с  электронным  подьемником
стекла (выборочно устанавливается)

►

Электронный

подьемник



стекла

находится  на  стороне  водителя,  с
помощью  этого  подьемника  водитель
может  управлять  стеклами  левой  и
правой двери.

►

Передняя  кнопка  управляет  левой
дверью.

►

Задняя кнопка управляет правой дверью.






Задняя

Передняя




- 35 -

Открытие и закрытие двери



Правильная эксплуатация



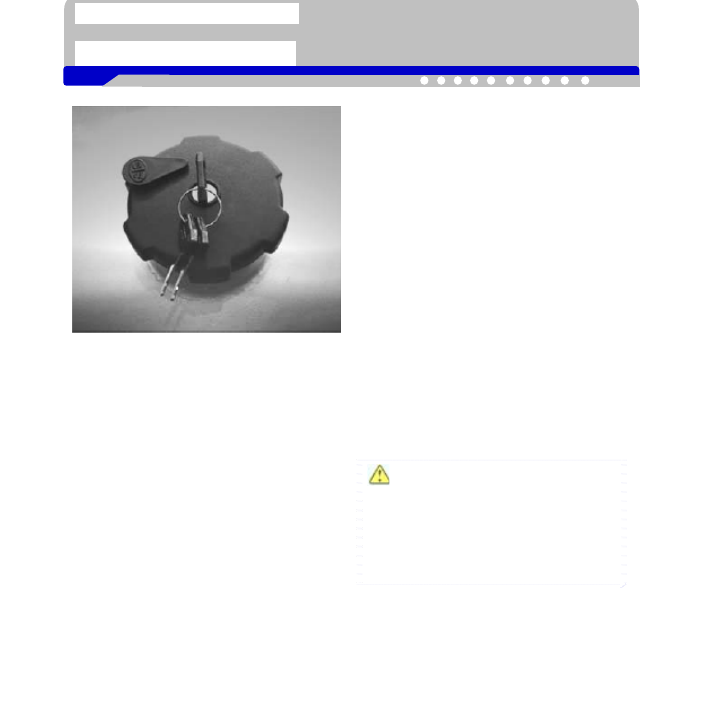

Операция

с

замком

крышки

топливобака

►

Поворачивать  пыленепроницаемую
крышку

и

замок

топливобака

обнаружен.  Вставить  ключ,  вращать
ключ  против  часовой  стрелки  на 90
°

, потом вращать топливный бак на

около 120°против  часовой  стрелки,
при этом топливный бак снимается.

►

Вращать  топливный  бак  по  часовой
стрелке  на  около 120 ° ,  затянуть,
потом  держа  крышку  топливного
бака,  вращать  ключ  по  часовой
стрелке  на 90 ° ,  при  этом  бак
застопорен.

Потом

вращать

пыленепроницаемую

крышку

и

закрыть  замок  топливного  бака
пыленепроницаемой крышкой.



Внимание

Вращение

пыльнепроницаемой

крышки  допускается,  поднятие  ее
вверх  не  допускается  во  избежание
влияния  на  пыленепроницаемый
эффект.





- 36 -

н

Сидение водителя и безопасный ремень

Правильная эксплуатация















Сидение водителя и

безопасный ремень



Сидение водителя

►

Водитель  может  осуществлять
следующую регулировку

－

Регулировку

расположения

сидения

относительно

поперечной оси.

－

Регулировку  высоты  передней
части подушки.

－

Регулировку

высоты

задней

части подушки.

－

Регулировку угла спинки.

－

Регулировку головной подушки.








Регулировка

расположения

сидения относительно поперечной
оси

►

Поднимать

ручку

вверх,

одновременно

перемещать

обственным

весом

водителя

сидение  вперед  (назад)  до
нужного

положения

и

освободить  ручку,  при  этом
сидение

автоматически

застопорено.



Ручка для

регулировки

сидения назад

Ручка для

регулировки угла

спинки

Рукаятка для

регулировки высоты

передней части

подушки

Рукаятка для

регулировки высоты

задней части подушки




- 37 -

Сидение водителя и безопасный ремень

Правильная эксплуатация







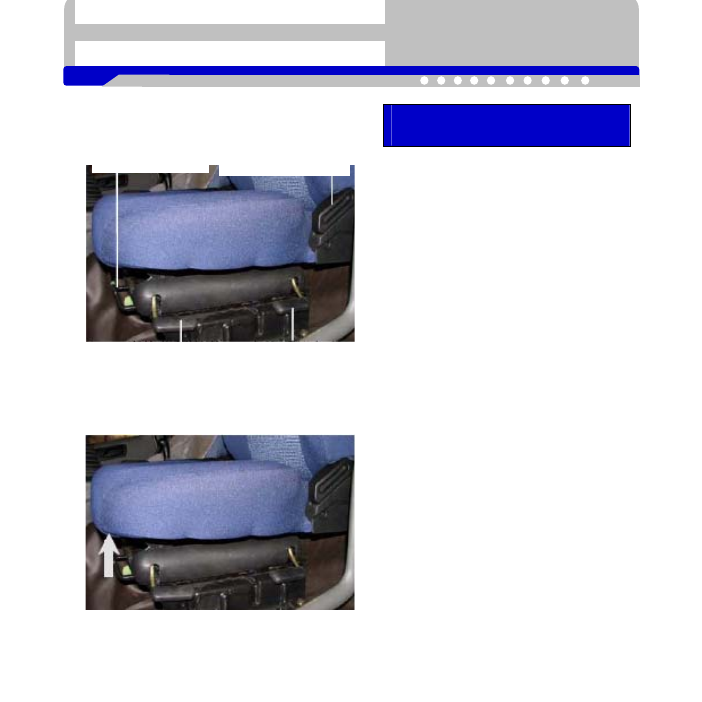

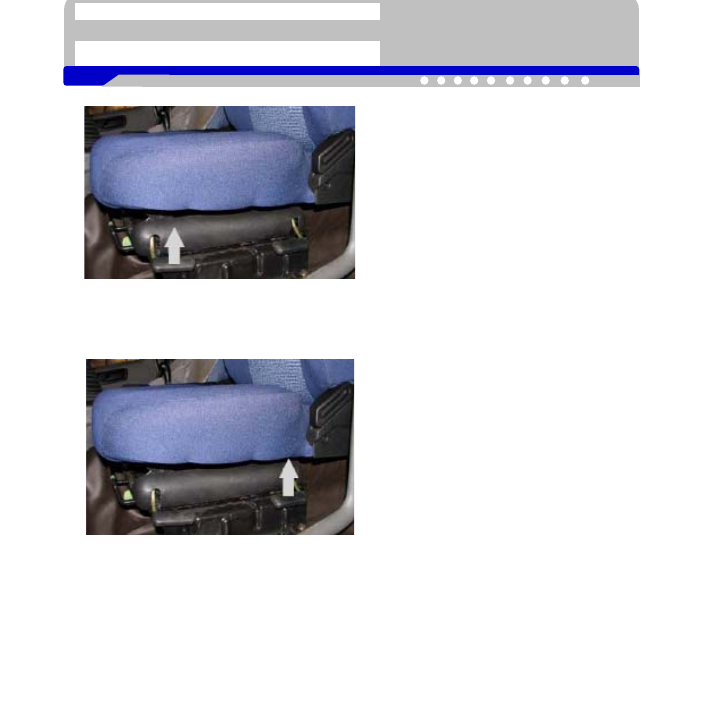

Регулировка высоты подушки

►

Сильно  поднимать  переднюю
ручку  для  регулировки  высоты
вверх,  одновременно  прилогать
подходящее усилие на переднюю
часть  подушки,  чтобы  передняя
часть

подушки

дошла

до

нужного  положения,  при  этом
освободить

рукоятку

и

происходит застопорение.











►

Для  регулировки  высоты  задней
части  сидения      поднимать
заднюю  ручку  для  регулировки
высоты

вверх,  операция

аналогична с предыдующей.





- 38 -

н

Сидение водителя и безопасный ремень

Правильная эксплуатация







Регулировка угла спинки

►

Двигать рукоятку для регулировки
угла

спинки,

одновременно

регулировать        спинку  усилием
спины  до  нужного  угла  и
освободить  ручку,  при  этом
спинка

автоматически

застопорена.









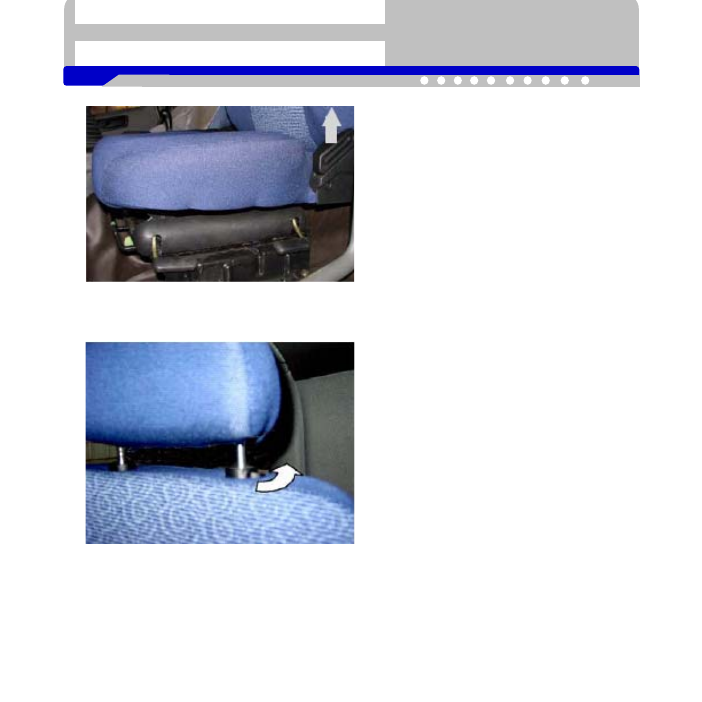

Регулировка головной подушки

►

Двигать  ручку  замка  головной
подушки, при этом можно поднять
и  спускать  головную  подушку  до
подходящего

положения,

освободить

ручку

замка

и

осуществляется застопорение.






- 39 -

Сидение водителя и безопасный ремень

Правильная эксплуатация





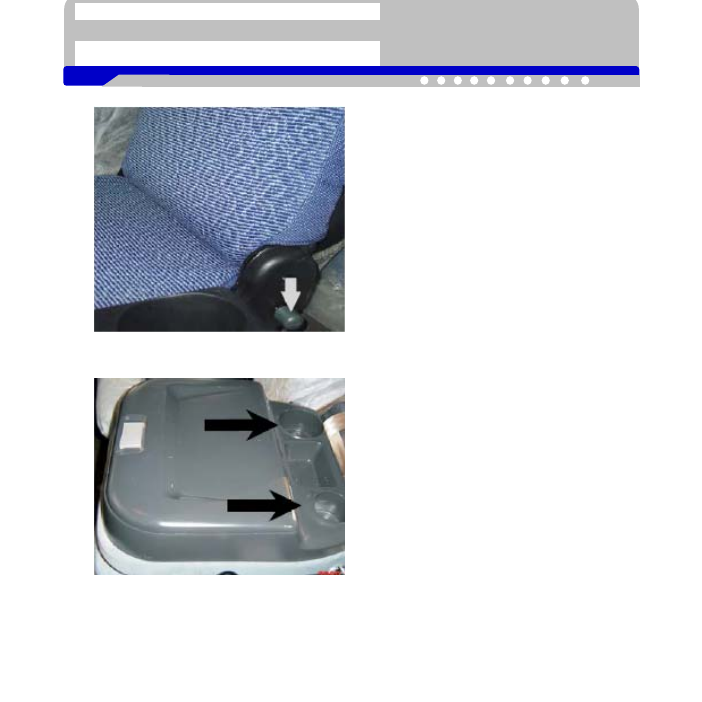

Среднее сидение

►

Нажать  вниз  ручку  на  левой
стороне  сидения  и  спускать
спинку сидения.
















►

Когда  спинка  среднего  сидения
расположена  на  горизонтальном
положении,

можно

поставить

стакан и другие предметы.







- 40 -

н

Сидение водителя и безопасный ремень

Правильная эксплуатация





Безопасный ремень сидения



Предупреждение

Фактом доказано,что безопасный ремень
защищает  поссажира,  может  избавить  и
уменьшить

ранение

и

гибель

поссажиров. Поэтому вовремя движения
необходимо

застегнуть

безопасный

ремень.



►

Привязывание безопасного ремня

－

Сидеть  в  комфонтабельном  положении,
держа  язычок  и  медленно  вытащить
ленту  и  вставить  язычок  в  пряжку  до
щелчка.



Внимание

Безопасный  ремень  по  возможности
положить  на  тазовую  кость,  нельзя
положить  на  пояс,  потом  тянуть
плечевую ленту вверх и затянуть ремень.





Язычок

Пряжка



ремня



Затяжка

ослабленной

части

Слишком

высоко

По возможности положить на

тазовую кость




- 41 -

Сидение водителя и безопасный ремень

Правильная эксплуатация



►

Освобождение безопасного ремня

－

Нажать  красную  кнопку  на  замке
пряжки  и  освободить  безопасный
ремень,

ремень

автомотически

возвращается в исходное положение.





Предупреждение



Вовремя  движения  автомобиля
чрезвычайный  спуск  спинки  не
допускается,

иначе

при

аварийном торможении поссажир
оторвется  из  безопасного  ремня.
В  результате  чего  шея  подтянута
и  возможен  перелом  шейных
позвонков.



Если

вовремя

транспортной

аварии  безопасный  ремень  был
ударен,  то  заменять  ее  хотя  в
неповрежденном виде.



При  привязывании  безопасного
ремня

обеспечить

плотное

приложение  ремня  к  телу,  иначе
при  частичном  большом  усилии
будет опасность.





Красная кнопка



- 42 -

Кондиционер и радиоприемник

Правильная эксплуатация




Кондиционер и радиоприемник





Вентиляция кабины

►

Вынужденная вентиляция

Используя

вентилятором

вынужденно всасывать свежий воздух в
кабину, чтобы свежий воздух продул на
нужное  место  через  вентиляционную
решетку и выход на приборной панели.
Таким

образом

осуществляется

вентиляцию кабины.


－

Регулировка

направления

ветра

осуществляется

регулировкой

горизонтальных  и  вертикальных
лапаток решетки.

－

Регулировкой

кнопки

осуществляется

регулировка

количества  ветра  или  полностью
закрытие.









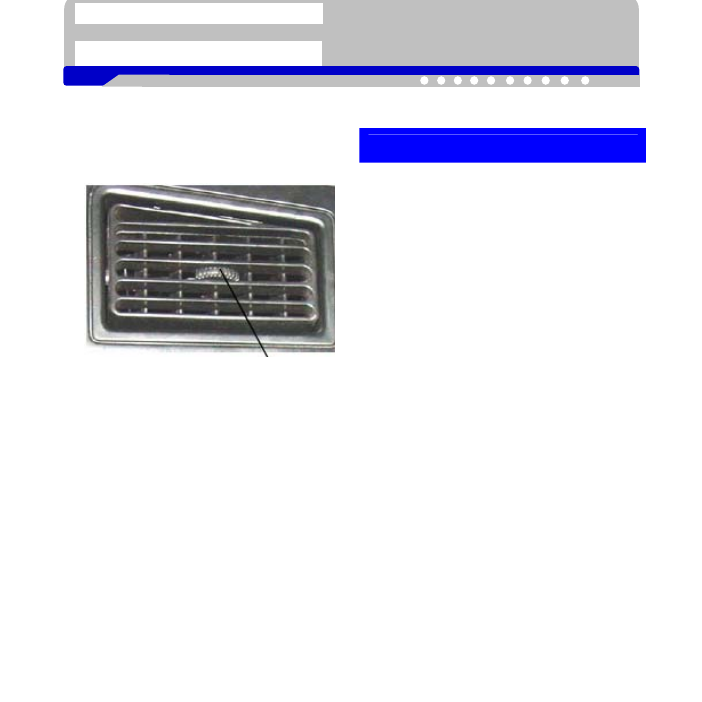

Кнопка регулировки




- 43 -

Кондиционер и радиоприемник

Правильная эксплуатация



Автомотический кондиционер







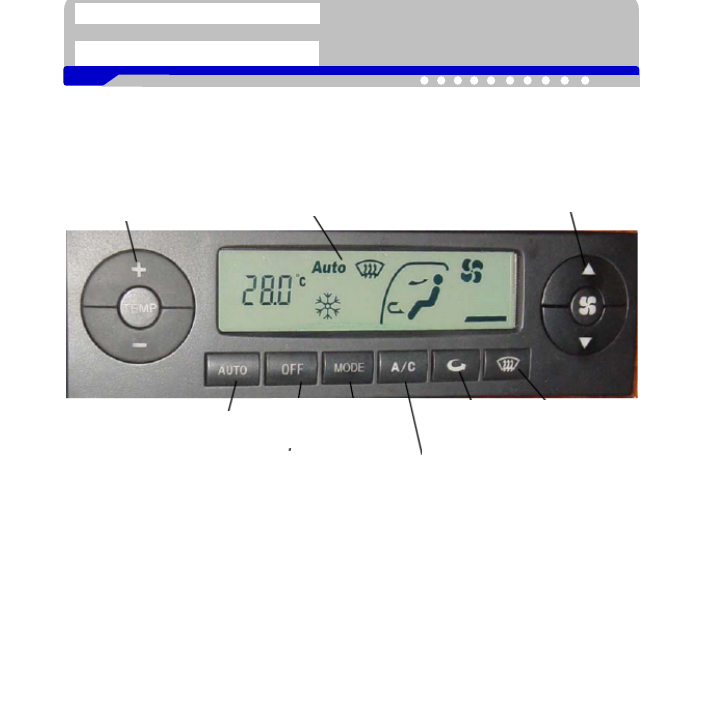

Кнопка автоуправления

Кнопка выключения

Кнопка переключения

вентиляционного

отверстия

Выключатель A/C

Кнопка переключения

внутреннего и внешнего

воздуха

Кнопка дефростации

(снятии тумана)

Кнопка установки

температуры в

кабине

Зона индикации

температуры, режима и

количества ветра

Кнопка для регулировки

количества ветра
