FAW CA3252P2K2T1A (плоский дизельный автосамосвал). Руководство

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Введение

Краткое руководство

Плоский дизельный автосамосвал CA3252P2K2T1A 6×4 FAW является тяжелым

грузовиком Аовэй, разработан по международной рыночной потребности.

В данном автосамосвале устанавливается двигатель CA6DL2-35E3, у которого

выхлоп достиг стандарта евро- Ⅲ , в автосамосвале устанавливается коробка
переключения скоростей RT11509C, бортовой тормозной мост 290 и кабина новой
модели.

После получения новой машины просим вас внимательно прочитать

Инструкцию по эксплуатации, сопровождаемую с машиной. Данная инструкция
может помогать вам побыстрее ознакомиться с данной машиной и руководит вашим
применением. Берите вашу машину, которая возит вас на различные места страны и
служит вам.

Все содержания данной Инструкции по эксплуатации являются новейшими

данными до сдачи ее на печать. При изменении внесем изменение в переизданную
версию. Когда обнаружите несоответствие Инструкции с изделями, вовремя
связывайтесь с нами, и мы охотно предоставим вам услугу.

Желаем вас радостного водения!

Январь 2008 г

-------------------------------------------------------------------------------------------------------------------------------------------------------------

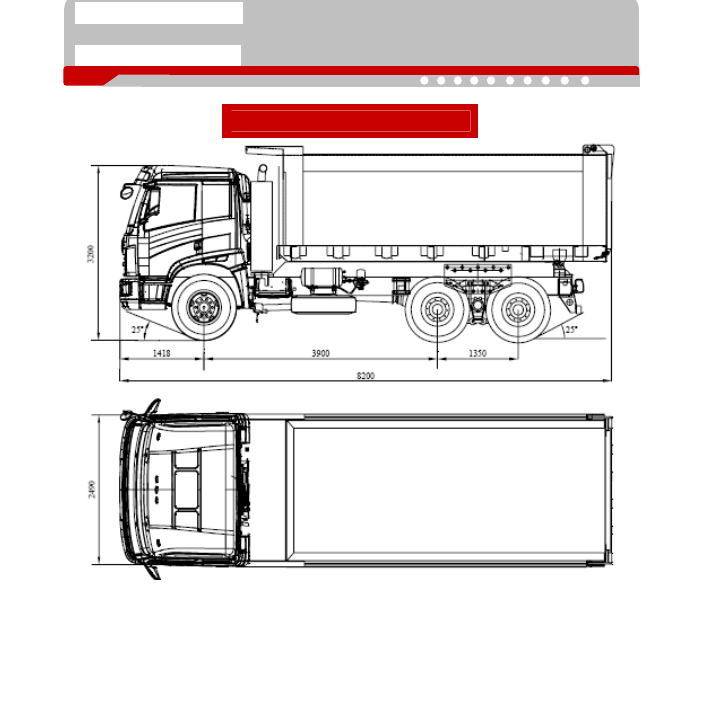

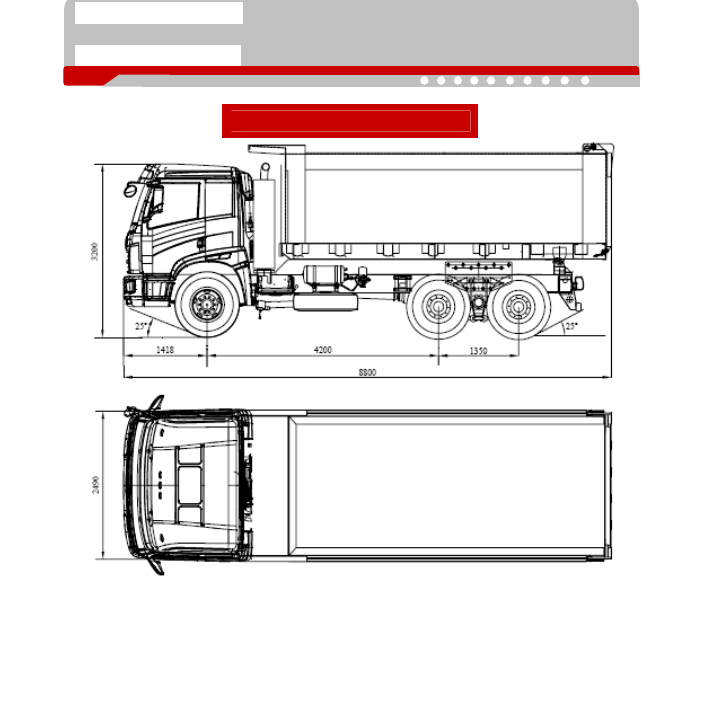

Габаритные размеры ········································································································1
Инструкция для водителя ·······························································································3

Приборы и предупредительные лампы ········································································9
Выключатели, кнопки и ручки ····················································································21
Открытие и закрытие двери·························································································32
Сидение водителя и безопасный ремень·····································································36
Кондиционер и радиоприемник ·················································································42
Опрокидывающий механизм кабины ·········································································51
Резервный пневматик ····································································································54
Составные части кузова ································································································55
Правильное водение ·······································································································57
Самосвал···························································································································64

Периодическое обслуживание ······················································································65
Периодический уход ·······································································································72
Простая проверка и обслуживание··············································································74
Смазка ·······························································································································97
Принятые мероприятия в аварийном случае··························································107

Частовстречающиеся дефекты··················································································· 111
Бортовые инструменты································································································121
Основные технические параметры ···········································································124
Прилагается электрическая принципиальная схема

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приборы и предупредительные лампы··········································································· 9
Выключатели, кнопки и ручки ······················································································ 21
Открытие и закрытие двери··························································································· 32
Сидение водителя и безопасный ремень ······································································ 36
Кондиционер и радиоприемник ·················································································· 42
Опрокидывающий механизм кабины············································································ 51
Резервный пневматик····································································································· 54
Составные части кузова································································································· 55
Правильное водение······································································································· 57
Самосвал························································································································· 64

Периодическое обслуживание······················································································· 65
Периодический уход ······································································································ 72
Простая проверка и обслуживание ··············································································· 74
Смазка····························································································································· 97
Принятые мероприятия в аварийном случае ······························································ 107

Частовстречающиеся дефекты ···················································································· 111
Бортовые инструменты ································································································ 121
Основные технические параметры ············································································· 124
Прилагается электрическая принципиальная схема

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- 3 -

Инструкция для водителя

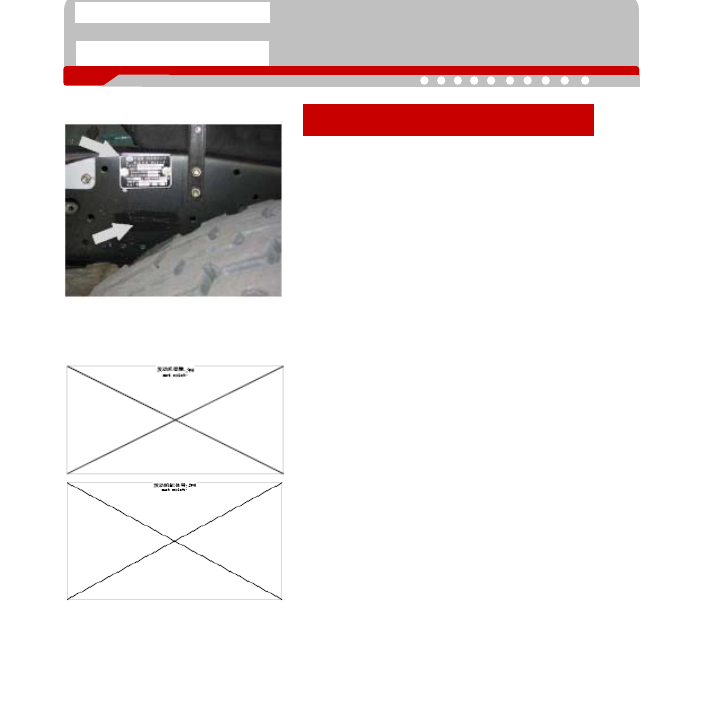

Табличка и отличительный ко (VIN)

►

Табличка устанавливается на передней
стороне левой продольной балки рамы. В
табличке написаны тип автомобиля, основные
весовые параметры, тип двигателя и код VIN.

►

Отличительный  код (VIN) заклеймен  на
передней  стороне  правой  продольной  балке
рамы.

－

Отличительный код (VIN) для автосамосвала
LFWKWXNN＊＊＊＊＊＊＊＊＊

－

Проверяйте тщательно кодаVIN на соответствие с
сертификатом.

Табличка двигателя

►

Табличка двигателя устанавливается на
верхней стороне кожуха крышки цилиндра .

►

Номер цилиндра двигателя находится на
левой нижней стороне цилиндра двигателя.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- 4 -

Инструкция для водителя

Топливо

►

Выбор топлива

－

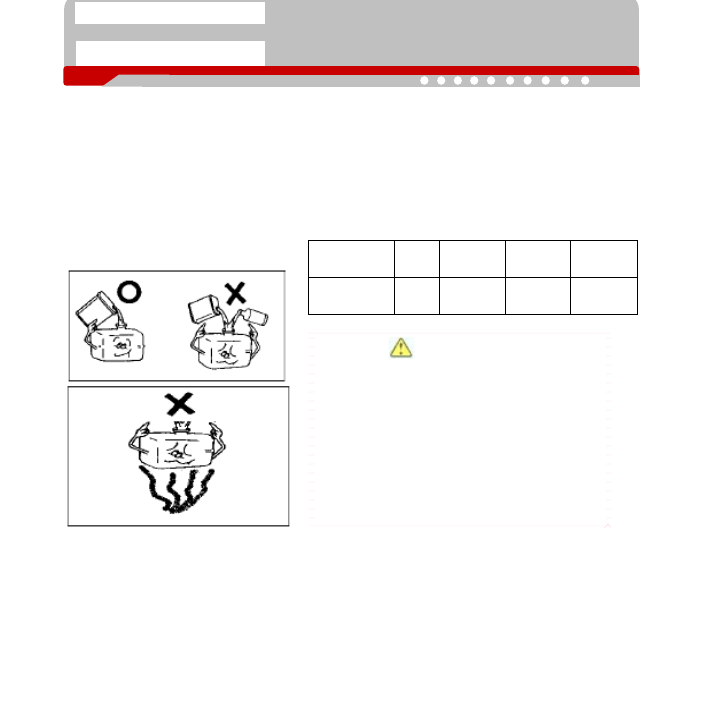

Применять дизтопливо, соответствующее со
стандартом GB/T19147.

－

В холодном месте применять дизтопливо,
соответствующее со требованиями местной
температуры воздуха.

Температура

воздуха

Выше

4℃

4~-5℃ -5~-14℃ -14~-29℃

Марка

дизтоплива

Номер

-Номер10Номер-20 Номер-35

Предупреждение

Для машины с дизельным двигателем
опасно смешение дизтоплива с
безином или спиртом и так далее,
это категорически запрещается.

Категорически

запрещается

огнем

подогрев топливоподающей системы
(топливный бак, трубы, грубой фильтр,
тонький фильтр, насос и так далее).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- 5 -

Инструкция для водителя

►

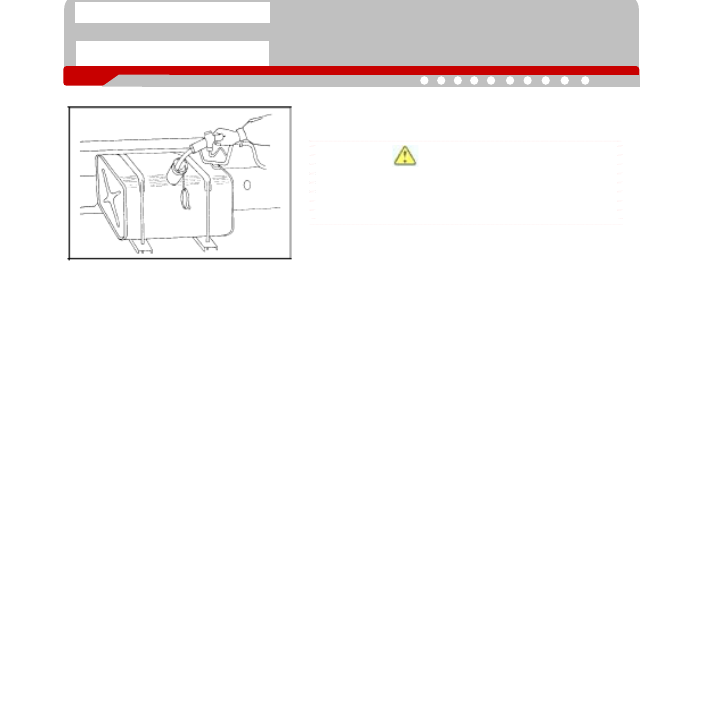

Заправка топливом

－

Запрещается снять фильтрующую сетку.

Предупреждение

Перед заправкой топливом необходимо
выключить двигатель и не допускаются
курение и открытый огонь и так далее.

Проверка машины

Для  полностью  развития  работоспособности
машины  и  продления  служебных  ресурсов
необходимо  проводить  проверку  и  ремонт.
Периодически проводятся следующие проверки:

►

Проверка новой машины

－

После  получения  новой  машины  сначала
внимательно  проверяйте,  потом  запускайте
машину  в  эксплуатацию,  таким  образом
возможно

обеспечение

безопасности.

►

Проверка перед выходом

－

Для часто безопасного и комфортабельного
водения машины перед каждым выходом
проводить

проверку

перед

выходом.

P65

►

Периодическое обслуживание и уход

－

В  соответствии  с  пробегом  и  наработками
предусмотрено  обслуживание  и  уход.  В
худшем  условии  надо  увеличить  количество
проверки.

P65~73

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- 6 -

Инструкция для водителя

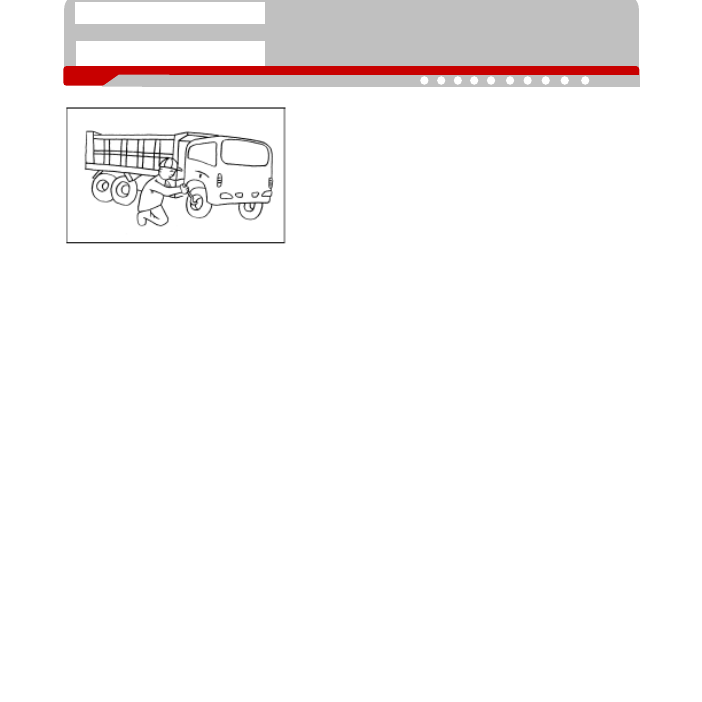

Проверка новой машины

►

После получения новой машины сначала
проводить всестороннюю поверку новой
машины.

－

Проверять разные составные части на
соединение и закрепление.

－

Слушать и наблюдать, если ли шум при
работе

двигателя.

Проверять

разные

арматуры на установку и ремень вентилятора
на натяжение.

－

Проверять уровень масла в двигателе,
коробке переключения скоростей, приводном
мосту, поворотной канистре.

－

Проверять

смазываемые

точки

на

смазание.

P104~106

－

Проверять тормозную систему и поворотную
систему на работоспособность.

－

Проверять электрооборудование.

－

Проверять педаль муфты на свободный
ход.

P85

－

Проверять

воздушное

давление

пневматиках.

P65

－

Проверять

бортовые

инструменты

на

целостность.

P121~123

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- 7 -

Инструкция для водителя

Приработка новой машины

►

Период приработки составляет 2500 км.

►

Требования к приработки:

－

В перые 200 км необходить приработать без
загрузки.

В 200 км—1500км

грузоподьемность не превышает 70% от
нормальной

грузоподьемности,

1500~2500км

грузоподьемность

увеличивается до 90% от нормальной
грузоподьемности.

－

Во

время

приработки

за 1000 км

максимальная скорость вращения двигателя
не более 1500 об/мин., не допускаеся глубое
водение.

－

Вовремя

приработки

температура

охлаждающей

жидкости

двигателя

давление машинного масла необходимы
находиться в установленном пределе.

－

Вовремя приработки новой машины расход
машинного масла двигателя побольше,
проверять уровень машинного масла каждый
день.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- 8 -

Инструкция для водителя

►

По окончании приработки проводить следующие
работы:

－

Вовремя

приработки

разные

масла

быстро

ухудщаются. По окончании приработки надо менять
машинное масло, фильтры или фильтрующие
элементы.

＊

Заменять машинное масло двигателя и фильтр.

＊

Заменять дизтопливный фильтр.

＊

Заменять масло в коробке переключения скоростей.

＊

Заменять масло главного редуктора приводного моста.

＊

Заменять масло сервоповоротного устройства и

фильтрующие элементы.

Внимание

Рекомендуется заменять детали в сервисной
станции FAW.

Необходимо применять смазку и жидкости,
рекомендуемые данной инструкцией.

－

Периодически очистить или заменять фильтры и
фильтрующие элементы.Продолжение применения
засоренных

или

поврежденных

фильтров

фильтрующих

элементов

вызывает

недостаток

мощности и ненормальное явление двигателя.

－

Проверять стояночный тормоз.

－

Проверять болты крепления выхлопной трубы на
момент затяжки.

－

При замене деталей по возможности применять деталей
с

маркировкой FAW, которые

закупать

дистрибьюторском магазине или сервисной станции.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Габаритные размеры ········································································································ 1
Необходимое указание для водителя ·············································································· 3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- 9 -

Приборы и предупредительные лампы

Правильная эксплуатация

Приборы и предупредительные лампы

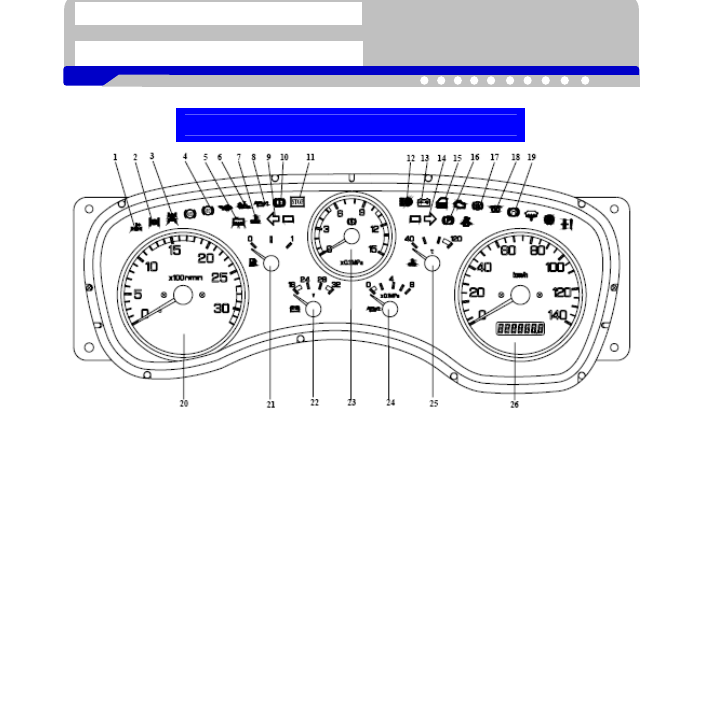

1. Указатель механизма отбора мощности 2. Сиглализатор межколесного дифференциала

3. Сиглализатор межосевого дифференциала 4.Сигнализатор АБS 5. Лампа предупреждения

пониженного уровня охлаждающей жидкости 6. Лампа предупреждения опрокидывания кабины

7. Лампа предупреждения повышенной температуры охлаждающей жидкости 8. Лампа

предупреждения давления масла 9. лампа левого поворота 10. Лампа предупреждения отказа

тормозной системы 11.Лампа отказа STOP 12. Лампа дальнего света 13.Сигнализатор зарядки

аккумулятора 14. лампа правого поворота 15. Лампа предуреждения открытия двери 16.

Лампа стояночного торможения 17. Сигнализатор отказа ламп 18. Лампа предварительного

подогрева двигателя 19.Сигнализатор вспомогательного торможения 20. Тахометр двигателя

21. Топливомер 22. Вольтметр 23. Барометр 24.Манометр машинного масла

25. Термометр воды 26. Спидометр

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- 10 -

Приборы и предупредительные лампы

Правильная эксплуатация

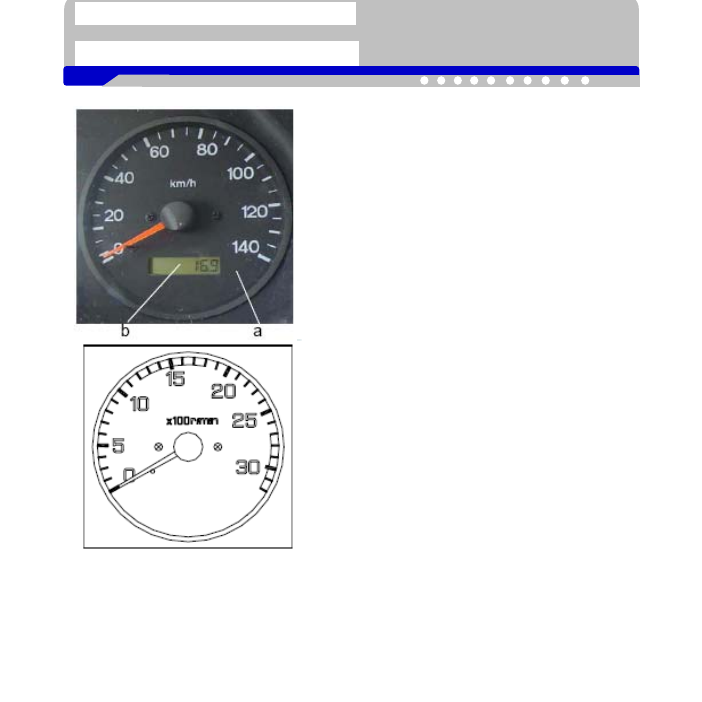

Спидометр

a-показывает ходовую скорость автомобиля
b-Показывает суммарный пробег автомобиля

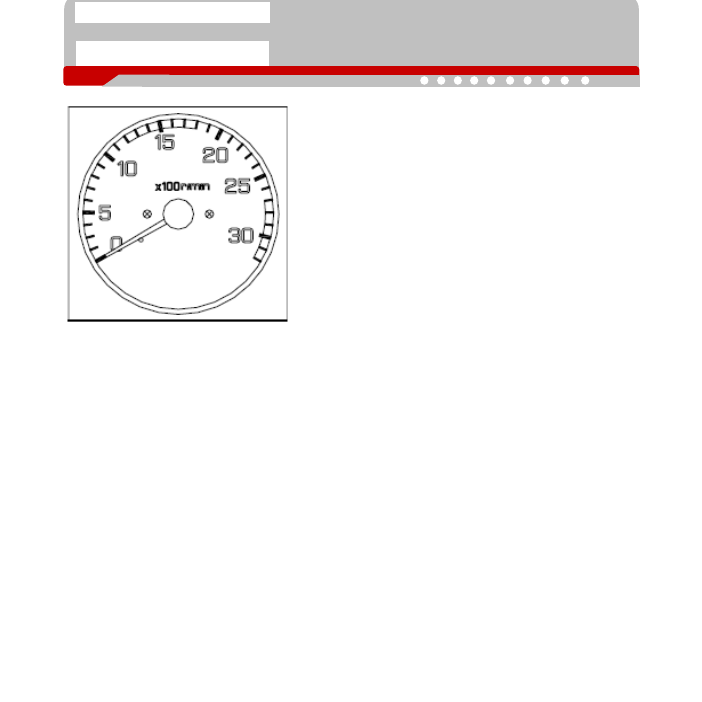

Тахометр двигателя

►

Скорость

вращения

двигателя

лучше

ограничивается в пределах 1200~1800 об./мин,
в таком условии двигатель обладает найлучшей
комбинационной работаспособностью.

►

Когда  скорость  вращения  двигателя  выше
2700  об./мин,  т.  е.  находится  в  красном
диапозоне,  скорость  вращения  двигателя
превысила  предел.  Долгая  работа  с
повышенной

скоростью

вращения

приводит двигатель в выход из строя.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- 11 -

Приборы и предупредительные лампы

Правильная эксплуатация

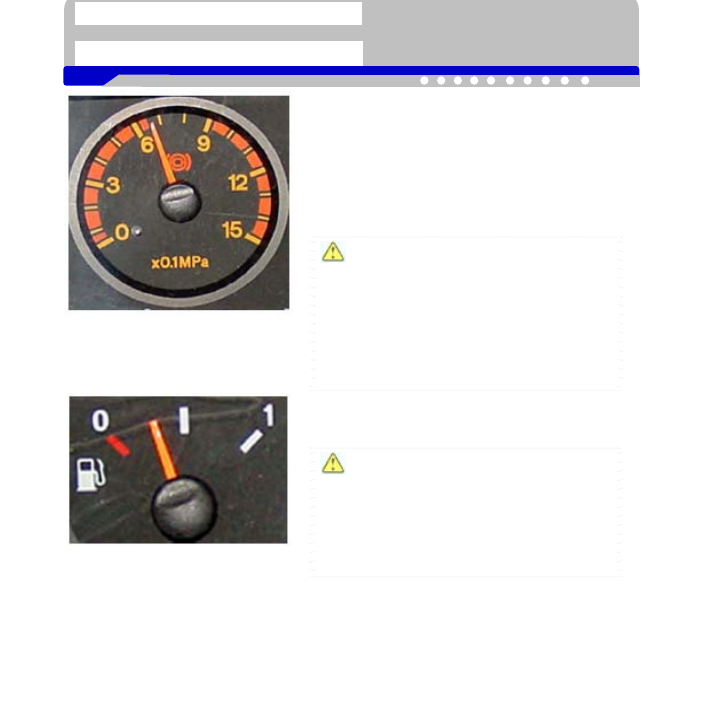

Барометр

►

Барометр с двумя стрелами

－

Верхняя стрела на барометре показывает
давление

тормозных

воздушных

резервуарах передних колес.

－

Нижняя стрела на барометре показывает
давление

тормозных

воздушных

резервуарах средних, задних колес.

Внимание

Вовремя движения автомобиля тормозное
пневмодавление должно сохраниться в
пределах 0.7~0.9Мпа.

Если ниже 0.55Мпа ( т. е. лампа
предупреждения

отказа

тормозной

системы загорается), надо немедленно
остановить автомобиль и проверять.

Топливомер

0: символизирует то, что топливобак пустой.
1 : символизирует то, что топливобак полный.

Внимание

Когда стрела приближается к 0, надо
своевременно

дозаправить

топливом.

Иначе воздух входит в топливную систему,
в результате чего повторный запуск
осуществляется после выпуска воздуха.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FAW CA3252P2K2T1A (плоский дизельный автосамосвал). Руководство - часть 1
