FAW 1041. Руководство - часть 9

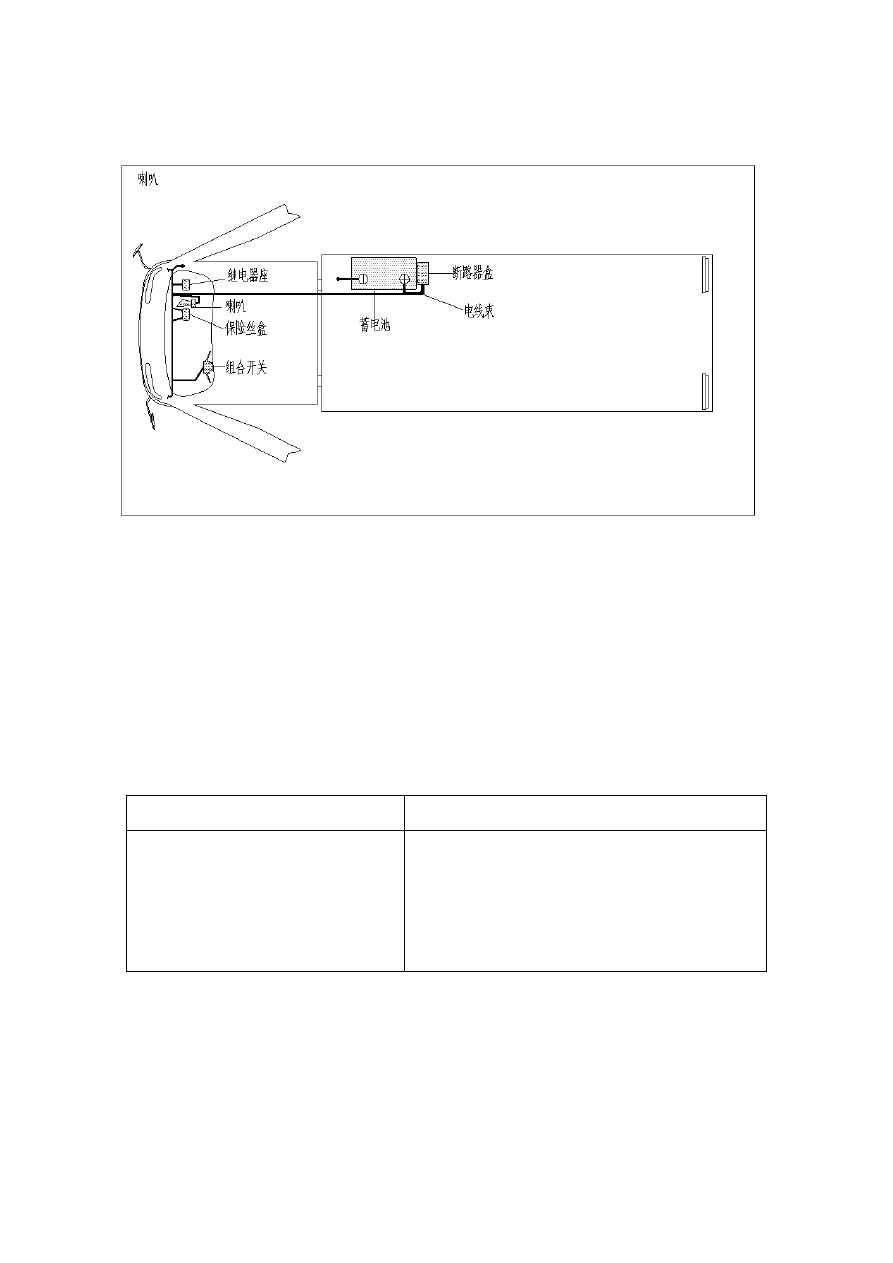

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- гнездо реле;
- электрический звуковой сигнал;
- коробка плавких предохранителей;
- универсальный переключатель;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения неисправности

Звуковой сигнал не работает

Выключатель звукового сигнала

Гнездо реле (реле звукового сигнала)

Ненадежное заземление корпуса звукового

сигнала

Плавкий предохранитель в коробке (20А)

Динамик

4. УСТАНОВКА ОБОГРЕВА И ВЕНТИЛЯЦИИ

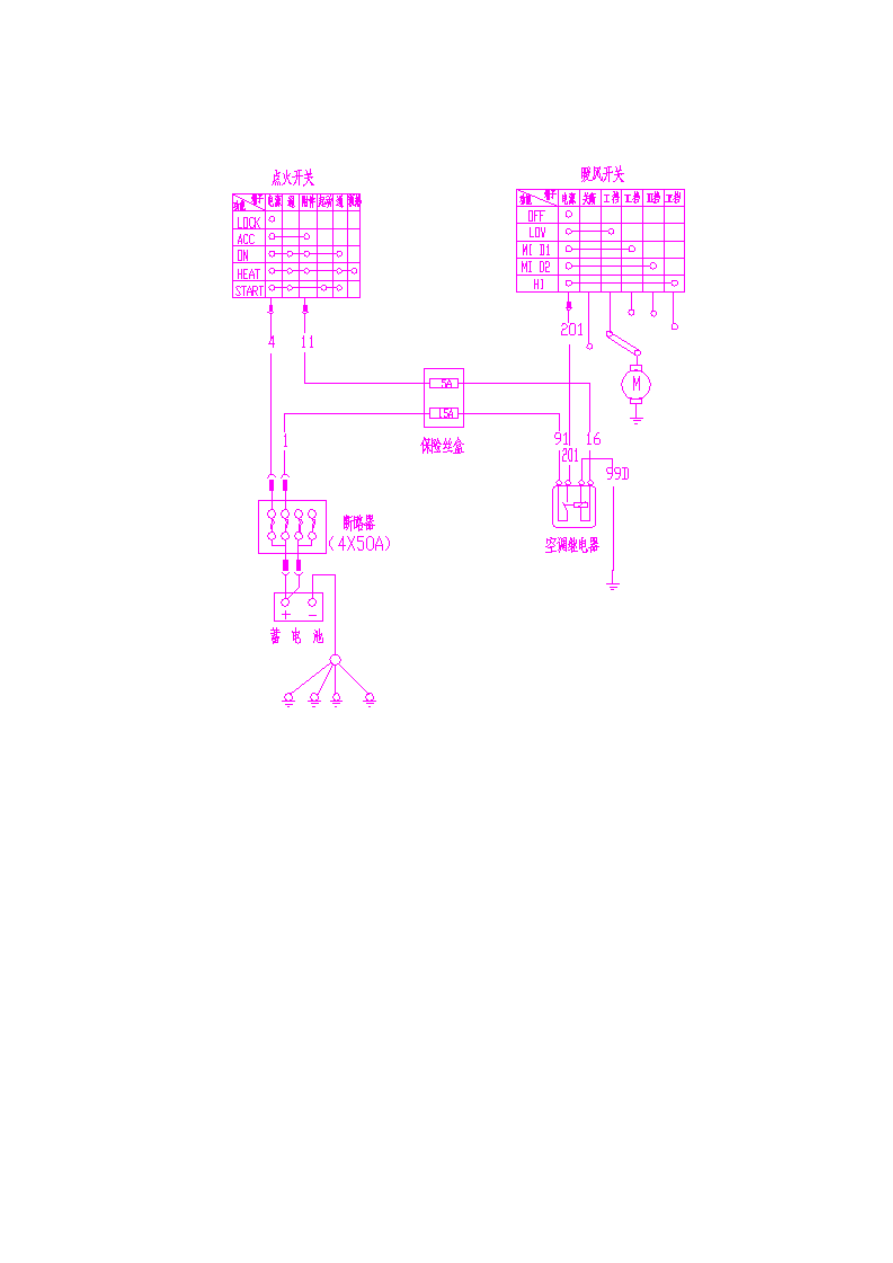

* Принципиальная схема электрооборудования

Надписи на рисунке (слева направо, сверху вниз):
- замок зажигания;
- переключатель печки и вентиляции;
- источник питания; выключено; 1 скорость; 2 скорость; 3 скорость; 4 скорость;
- коробка плавких предохранителей;
- размыкатели;
- реле кондиционера;
- аккумулятор.

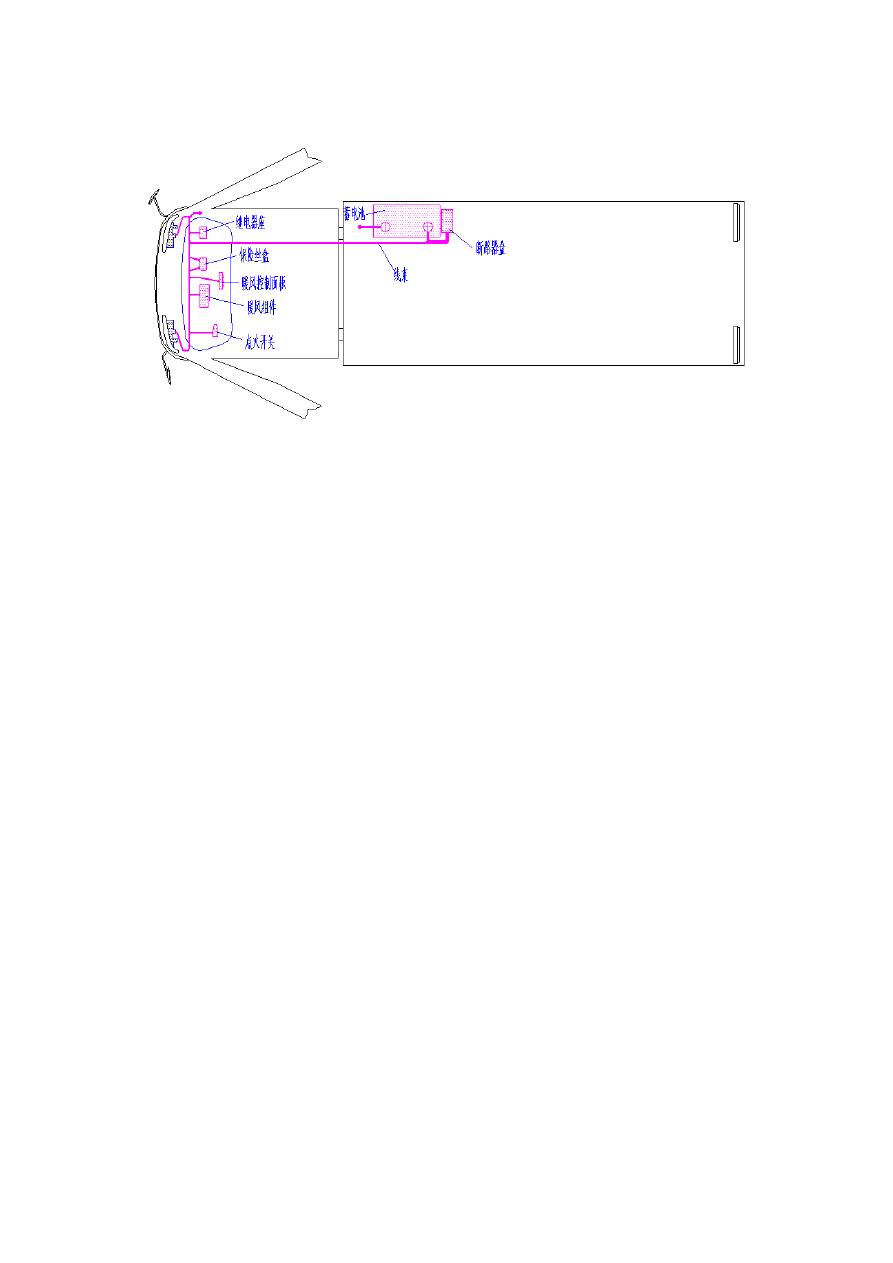

* Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- гнездо реле;
- коробка плавких предохранителей;
- панель управления печкой;
- блок печки;
- замок зажигания;
- аккумулятор;
- шина электрических кабелей;
- коробка размыкателей.

* Демонтаж.
1. Повернуть ключ в замке зажигания в положение OFF.
2. Снять приборную панель в сборе.
3. Отсоединить разъем нагнетателя воздуха.
4. Отсоединить разъем выключателя печки.
5. Отсоединить от печки трос управления.

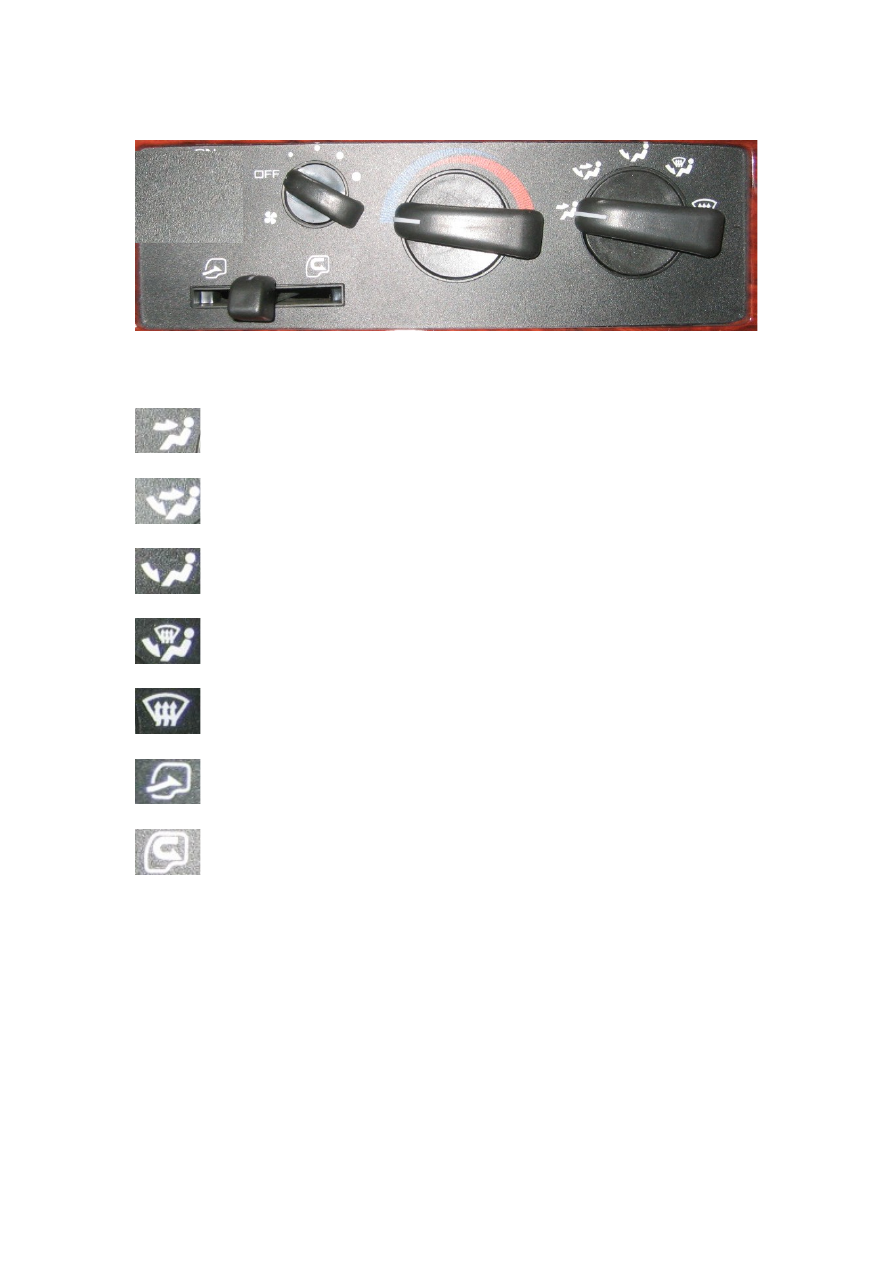

* Панель управления печкой.

Центральная часть панели управления печкой, расположенной на приборной
панели.

обдув на лицо

одновременный обдув на лицо и на ноги

обдув на ноги

обдув на ноги и обогрев стекол

обогрев стекол

циркуляция забортного воздуха

внутренняя циркуляция воздуха

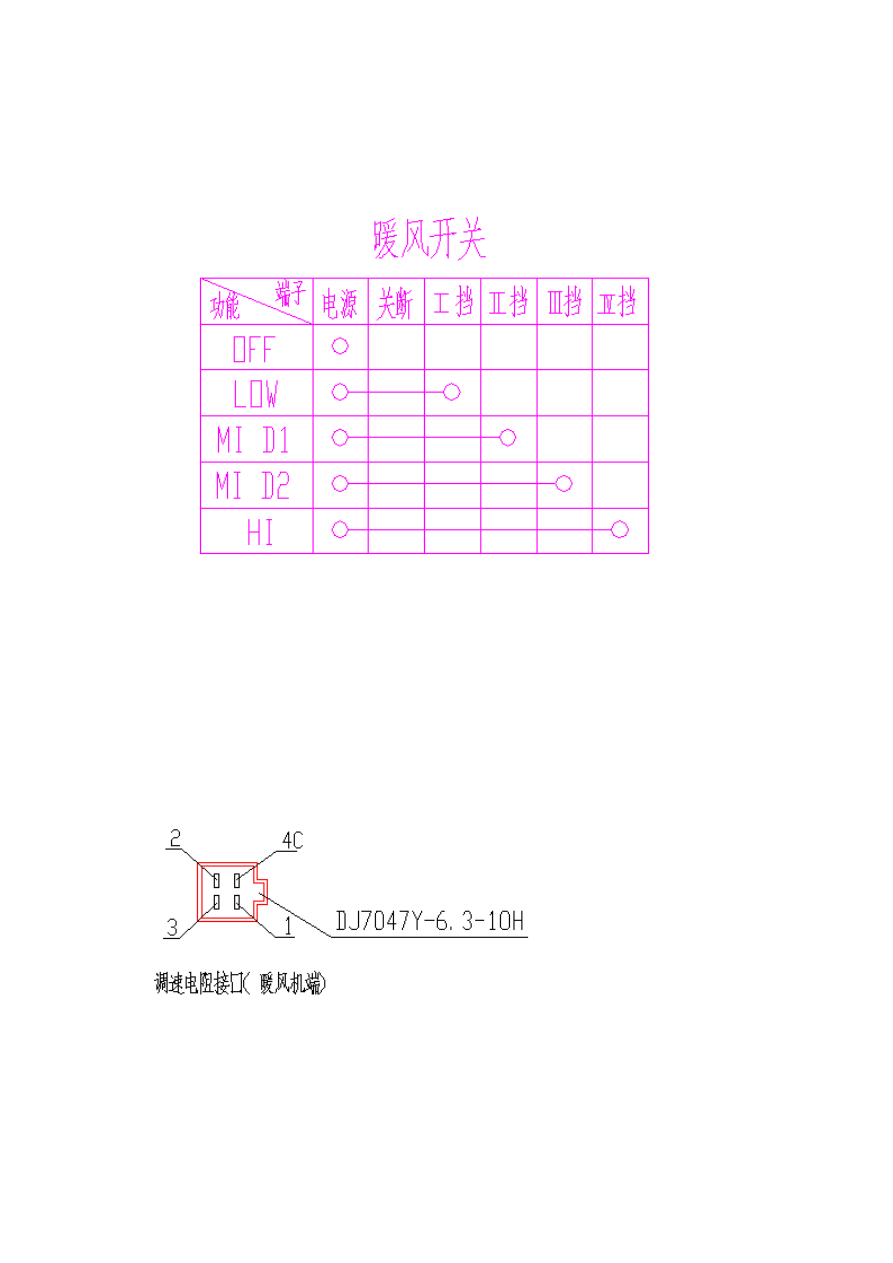

* Проверка механизма управления печкой.
При включении переключателя воздушного нагнетателя в каждое из положений
режима скорости проверить пропускание тока на контактах согласно
приведенной ниже таблице.

Заголовок таблицы: переключатель печки.
Первая строка таблицы:
- функция;
- клемма;
- источник питания;
- выключено;
- 1 скорость;
- 2 скорость;
- 3 скорость;
- 4 скорость.

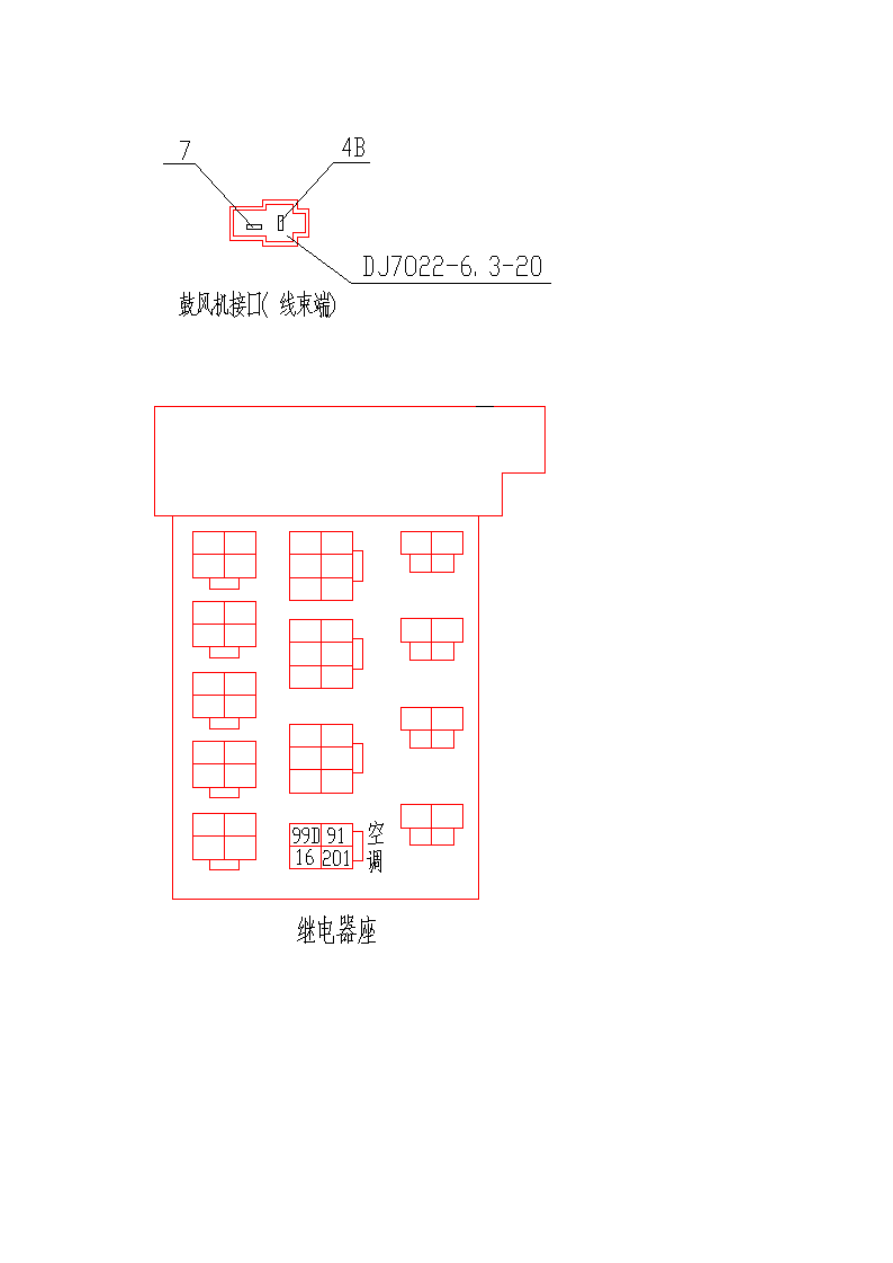

* Реостат нагнетателя.

Надпись на рисунке: разъем регулировки сопротивления (контакт нагнетателя).

Надпись на рисунке: разъем нагнетателя (контакт кабеля).

Надписи на рисунке (сверху вниз):
- кондиционер;
- гнездо реле.

* Проверка блоков.
1. Отсоединить все разъемы соединений сопротивлений нагнетателя.
2. Проверить сопротивление между всеми контактами, которое должно
соответствовать приведенным ниже значениям:

Между контактами 1 и 2: 1,0 Ом
Между контактами 1 и 3: 1,5 Ом
Между контактами 1 и 4: 1,5 Ом
Между контактами 2 и 3: 2,0 Ом
Между контактами 2 и 4: 1,0 Ом
Между контактами 3 и 4: 2,5 Ом

* Обогрев печки нестабильный.

1. Слишком низкий уровень жидкости системы охлаждения в двигателе или
радиаторе, неравномерный расход жидкости в поточном теплообменнике.
Необходимо долить жидкость в систему охлаждения.

* Недостаточный обогрев печки.

1. Неисправность в системе ручной регулировки температуры на приборной
панели,   возможно   повреждение   или   перегиб   тросика.   В   этом   случае
начинать   проверку   необходимо   с   рычага   ручного   переключателя.   Если
тросик   не   поврежден,   выполнить   проверку   и   ремонт   системы   ручного
управления температурой.

* Установка.

Сборка и установка производятся в последовательности, обратной
демонтажу и разборке.

* На что следует обращать внимание.

1. Температура двигателя для наиболее эффективной работы печки должна
быть не менее 80◦C.
2.   Не   следует   включать   механизм   печки   непрерывно   на   слишком
продолжительное   время   во   избежание   сокращения   эксплуатационного
ресурса печки.
3.   В   теплые   сезоны,   когда   печка   не   используется,   необходимо   закрыть
впускной   водяной   клапан   для   отключения   печки   от   системы   охлаждения
двигателя.

5. ДВОРНИКИ И ОМЫВАТЕЛЬ СТЕКЛА

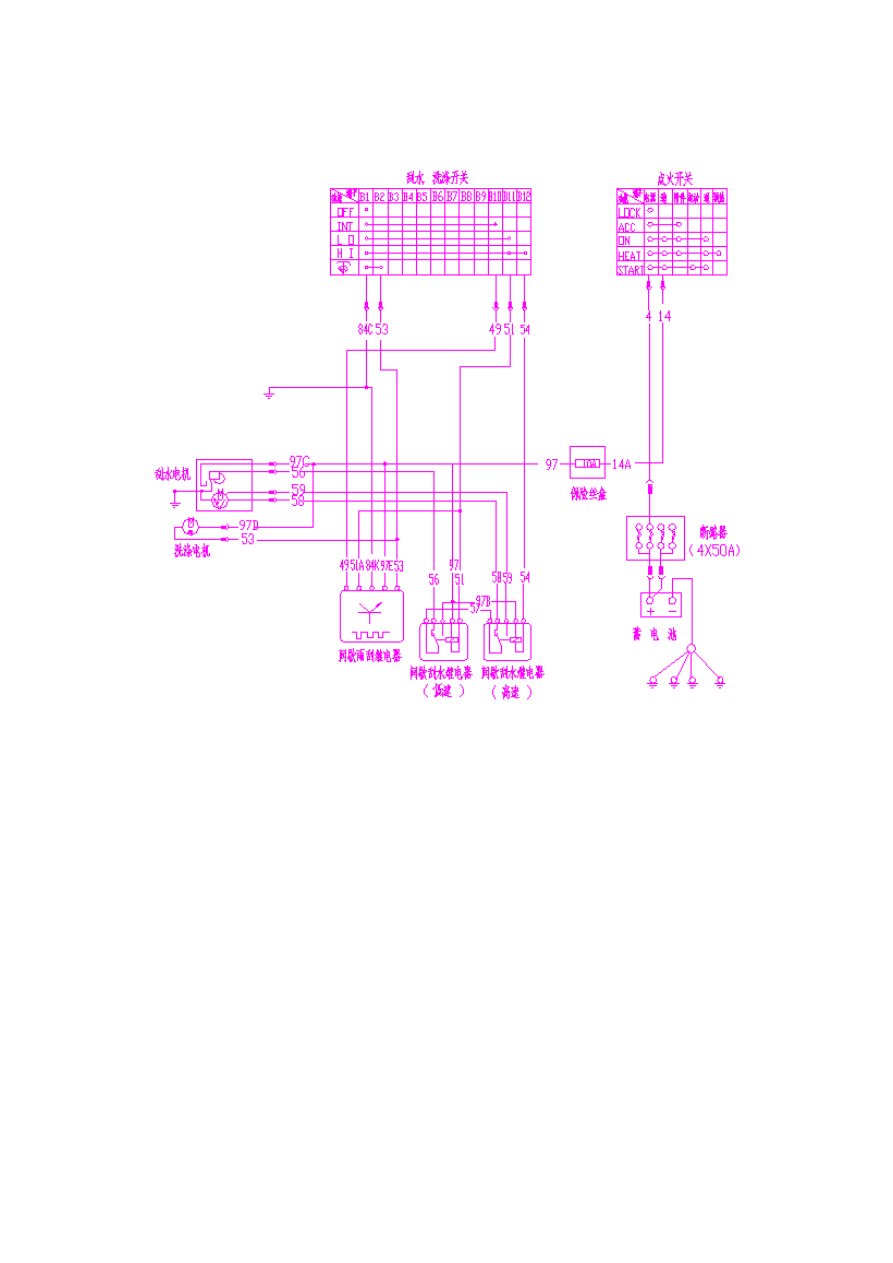

* Принципиальная схема электрооборудования.

Надписи на рисунке (слева направо, сверху вниз):
- переключатель дворников и омывателя стекла;
- функции;
- контакты;
- замок зажигания;
- электропривод дворников;
- электропривод омывателя стекла;
- коробка плавких предохранителей;
- реле интервалов работы дворников;
- реле интервалов работы дворников (низкая скорость);
- реле интервалов работы дворников (высокая скорость);
- аккумулятор;
- размыкатели.

* Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- электропривод дворников;
- электропривод омывателя стекла;
- гнездо реле;
- коробка плавких предохранителей;
- замок зажигания;
- выключатель омывателя стекла;
- выключатель дворников;
- универсальный выключатель;
- аккумулятор;
- шина электрических кабелей;
- коробка размыкателей.

* Демонтаж.
Сначала отсоединить разъем электропривода дворников, снять рычаг крепления
дворников и отвинтить крепежную гайку, затем последовательно снять
электропривод дворников и механизм трансмиссии.

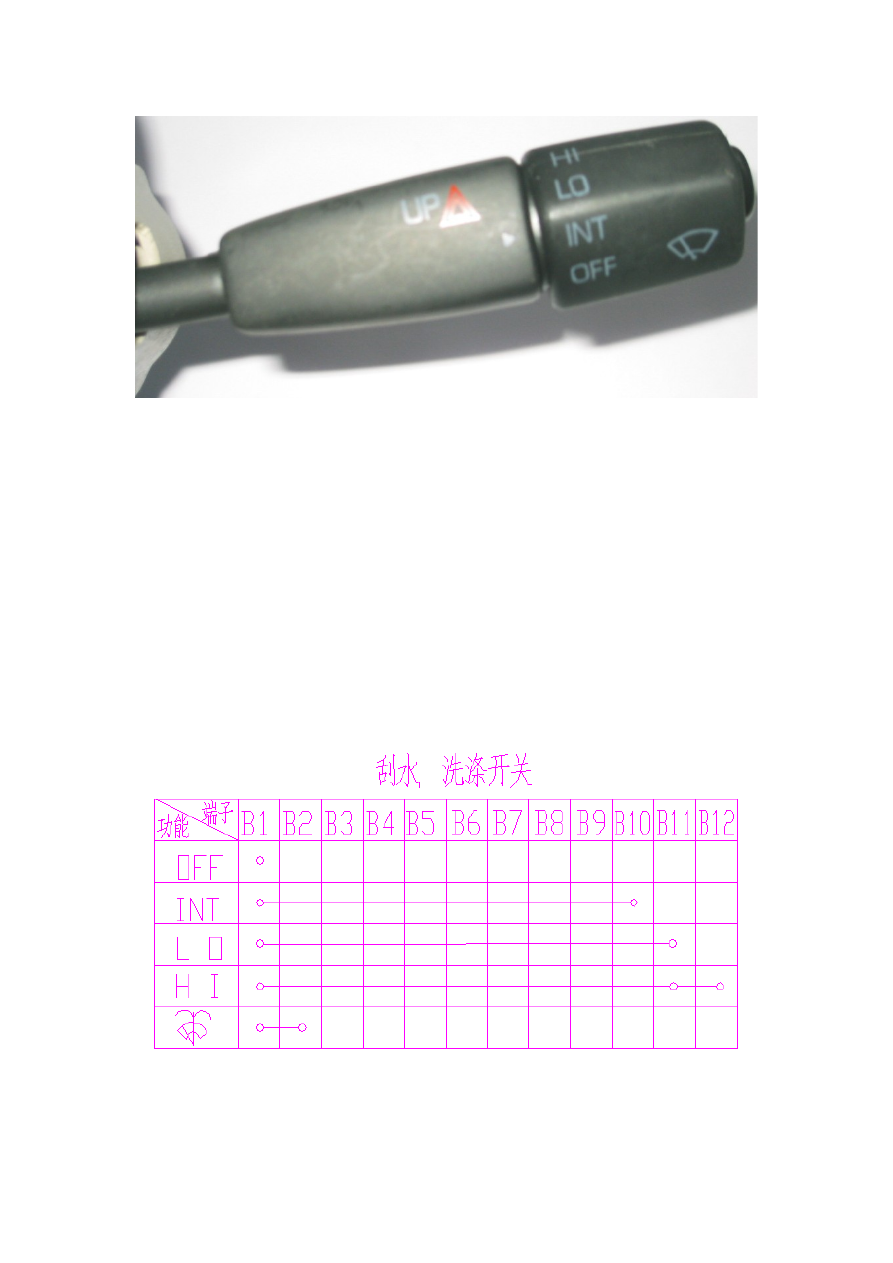

* Переключатель дворников.

Как   показано   на   рисунке,   переключатель   дворников   расположен   на   правом
рычаге универсального переключателя.
Если ручка переключателя находится в положении OFF, дворники не работают.
Если ручка переключателя находится в положении INT, дворники включаются с
интервалом.
Если ручка переключателя находится в положении  LO, дворники работают на
медленной скорости.
Если ручка переключателя находится в положении  HI, дворники работают на
высокой скорости.

* Проверка переключателя дворников и омывателя стекла.
1. Отсоединить проводку универсального переключателя.
2. Проверить последовательность замыкания клемм соответственно
приведенной ниже функциональной таблице.

Надписи на рисунке:
- переключатель дворников, омывателя стекла;
- функция;

- клемма.

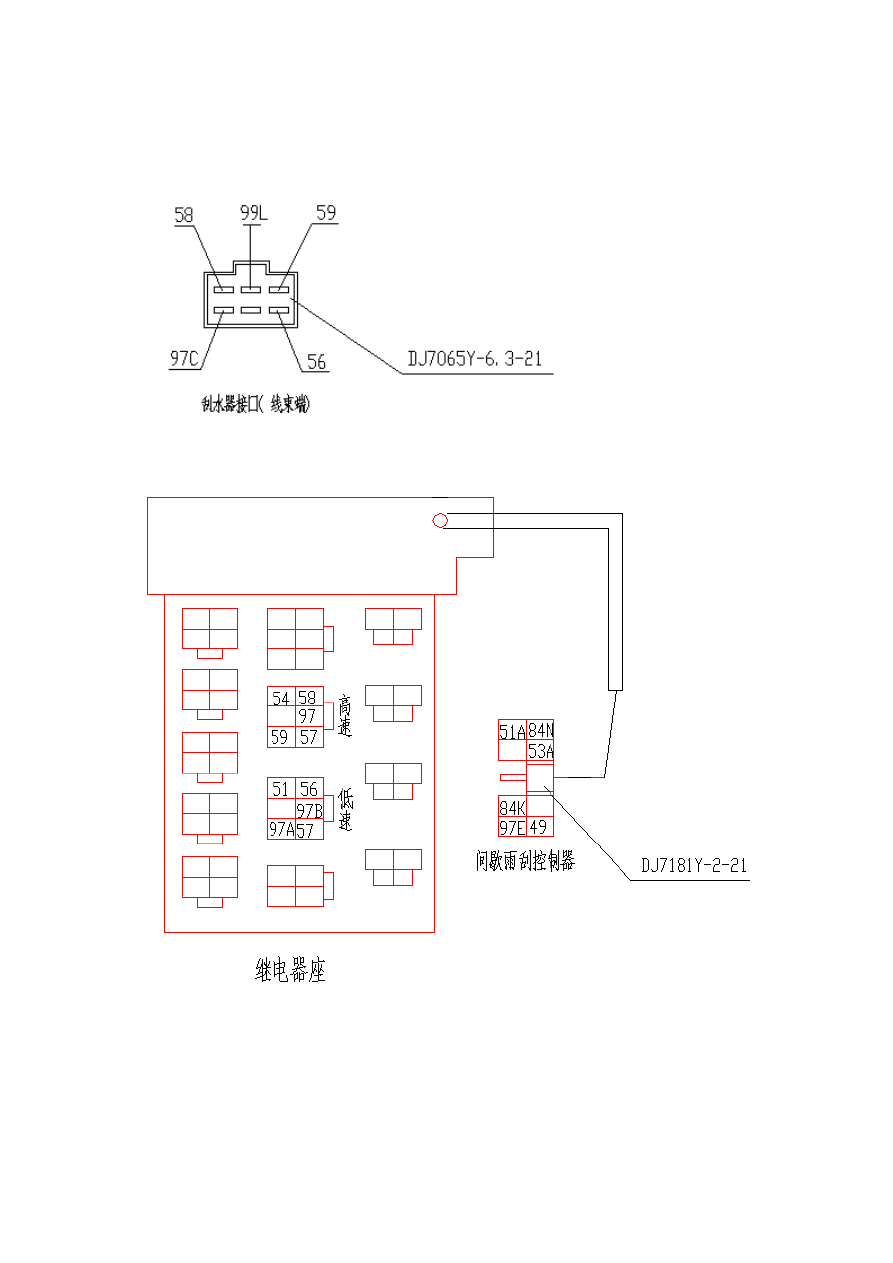

* Проверка электропривода дворников.

Надпись на рисунке:
- контакты механизма привода дворников (разъем на кабеле).

Надписи на рисунке (сверху вниз, слева направо):
- высокая скорость;
- низкая скорость;
- гнездо реле;
- контроллер интервалов работы дворников.

* Проверка работы дворников на малой скорости.
1. Соответственно принципиальной схеме электрооборудования и
электропроводки последовательно соединить все механизмы и подключить
источник питания (12В).
2. При установке переключателя в положение LO убедиться в том, что дворники
работают на малой скорости.

* Проверка работы дворников на высокой скорости.
1. Соответственно принципиальной схеме электрооборудования и
электропроводки последовательно соединить все механизмы и подключить
источник питания (12В).
2. При установке переключателя в положение HI убедиться в том, что дворники
работают на высокой скорости.

* Проверка работы дворников с интервалом.
1.   Соответственно   принципиальной   схеме   электрооборудования   и
электропроводки   последовательно   соединить   все   механизмы   и   подключить
источник питания (12В).
2.   При   установке   переключателя   в   положение  INT  убедиться   в   том,   что
дворники работают с интервалом.

* Проверка функции остановки (автоматической остановки).
1.   Соответственно   принципиальной   схеме   электрооборудования   и
электропроводки   последовательно   соединить   все   механизмы   и   подключить
источник питания (12В).
2. Выполнить процедуру проверки работы на малой или на высокой скорости.
3.   После   установки   переключателя   в   положение  OFF  убедиться   в   том,   что
дворники   прочно   фиксируются   в   парковочном   положении   после   завершения
заданного рабочего цикла.

*   Наиболее   распространенные   неисправности   механизма   дворников   и   их
устранение.
1. Проверить проводку дворников и разъемы на предмет наличия ржавчины,
ослабления соединений. В случае обнаружения разрыва проводки или плохих
контактов в разъемах своевременно отремонтировать.

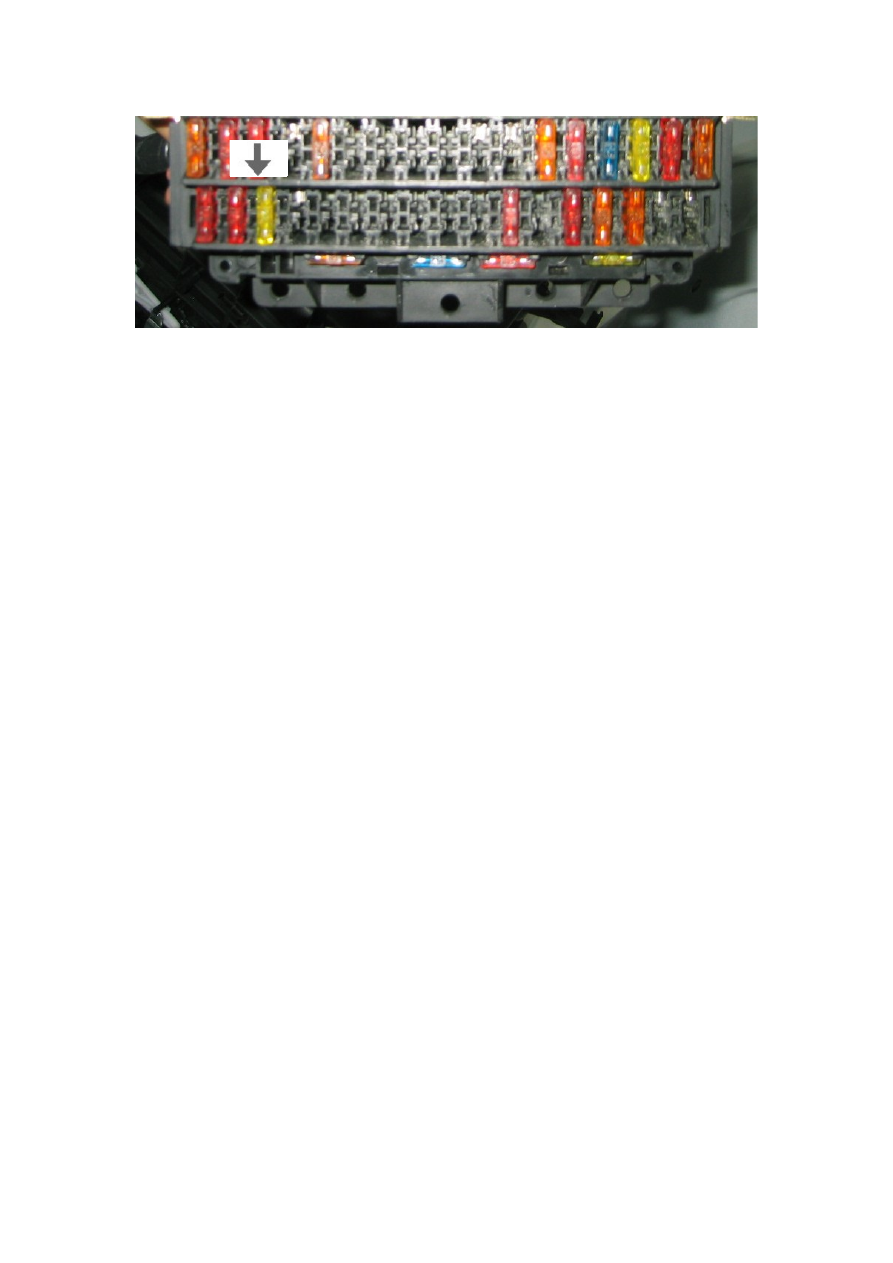

2.   Проверить   плавкие   предохранители   на   предмет   перегорания.   В   случае
обнаружения   перегоревших   предохранителей   заменить   их.   Предохранитель
дворников находится на третьем месте слева в первом ряду.

3. Проверить работу электропривода. Если электродвигатель после
продолжительной работы сильно нагревается, обжигая руки, или наблюдается
утечка масла, значит, он не исправен, необходимо заменить электродвигатель на
новый.
Установка.

Установка и сборка производится в последовательности, обратной
демонтажу и разборке.

* На что следует обращать внимание.
1. Не следует включать дворники по сухой поверхности ветрового стекла во
избежание образования царапин и потертостей.
2. Не допускать контакта поверхности щеток дворников с бензином и прочими
растворителями во избежание коррозии материала.
3. Не следует передвигать дворники принудительно во избежание повреждения
рычагов дворников и других деталей.

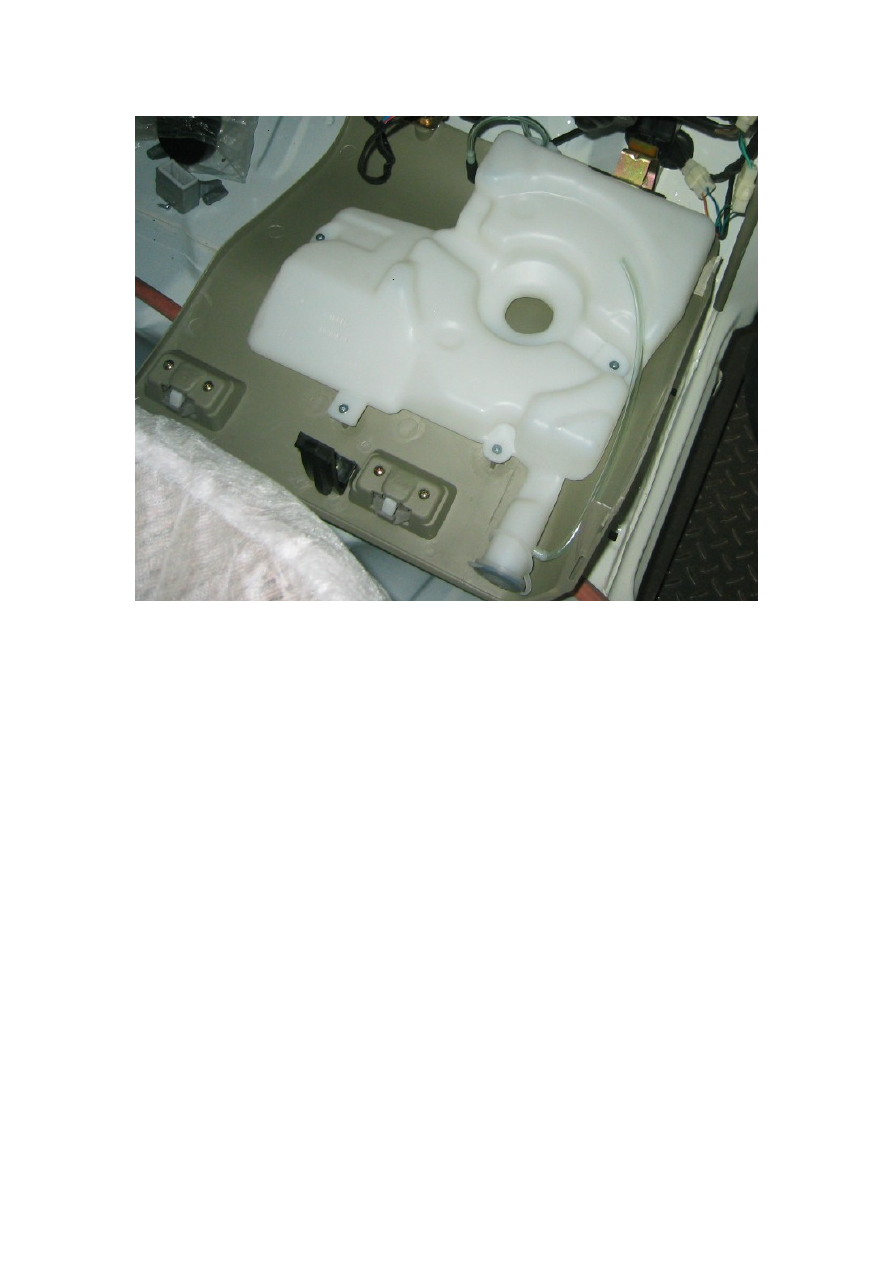

Омыватель стекла.

* Демонтаж.
Сначала отсоединить разъем кабеля электропривода омывателя, снять нижнюю
защитную панель приборной панели, отсоединить остальные детали разъема и
снять электропривод омывателя стекла.

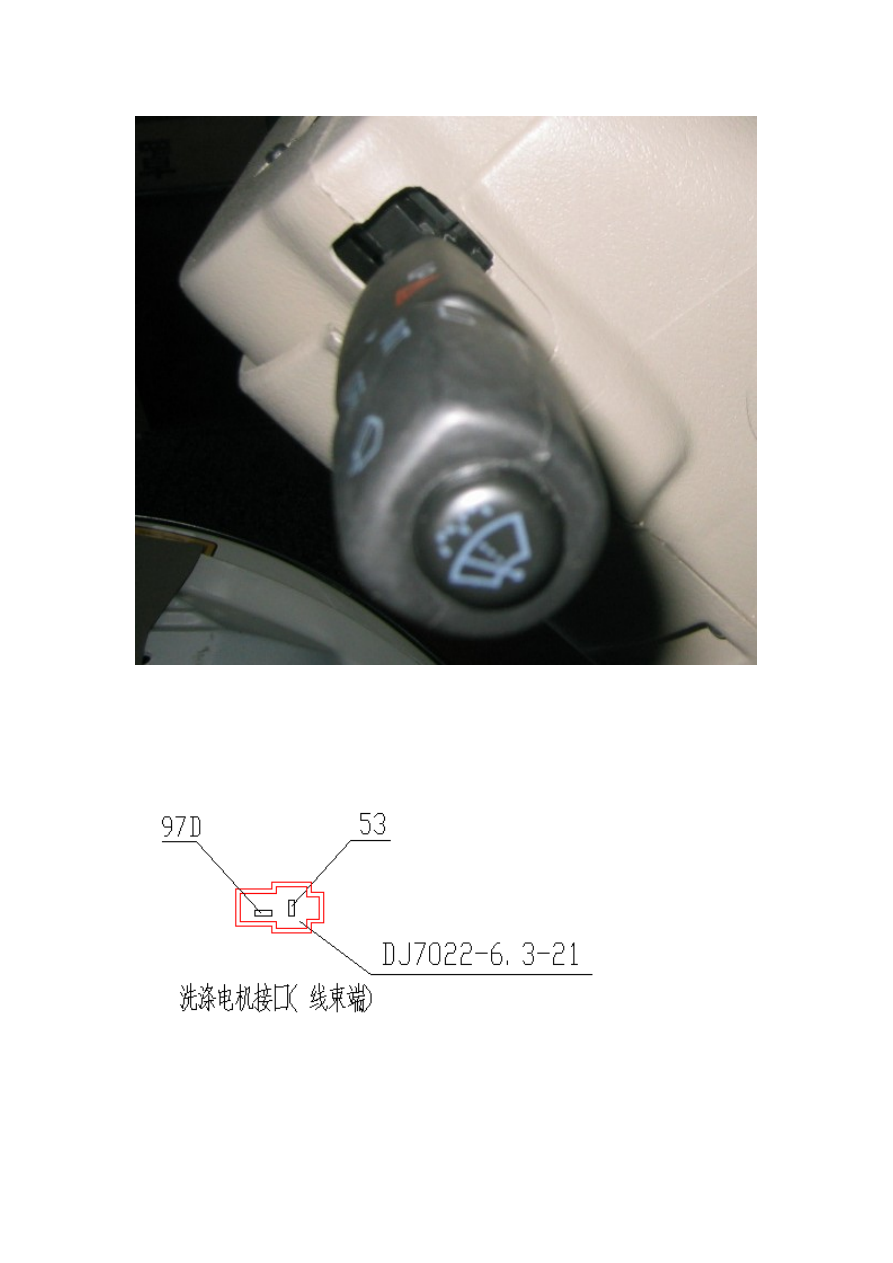

* Выключатель омывателя стекла.

Как показано на рисунке, кнопка выключателя омывателя стекла расположена
на торце правого рычага универсального переключателя.
Нажатием торцевой кнопки включается электродвигатель, с помощью которого
жидкость из бачка омывателя разбрызгивается по ветровому стеклу автомобиля.
После отпускания кнопки разбрызгивание жидкости прекращается.

Надпись на рисунке: контакты соединения электропривода омывателя стекла (со стороны
разъема кабеля).

* Наиболее распространенные неисправности омывателя стекла и их
устранение.

1.   Проверять   кабели   проводки   электропривода   и   их   соединения   на   предмет
ослабления   или   окисления.   В   случае   обнаружения   разрыва   проводки   или
плохого контакта своевременно принять меры по ремонту.
2.   Проверять   обмотку   электродвигателя   привода   и   магнитную   катушку   на
предмет   обрыва   или   короткого   замыкания.   В   случае   обнаружения   таких
дефектов необходимо заменить электродвигатель в сборе.

* Установка.

Сборка и установка производится в последовательности, обратной
демонтажу и разборке.

* На что следует обращать внимание.
1. Время непрерывной работы электропривода на должно превышать 5 сек, а
интервал между последовательными включениями должен составлять не менее
25 сек.
