6. ТЮНЕР С ПЛЕЕРОМ.

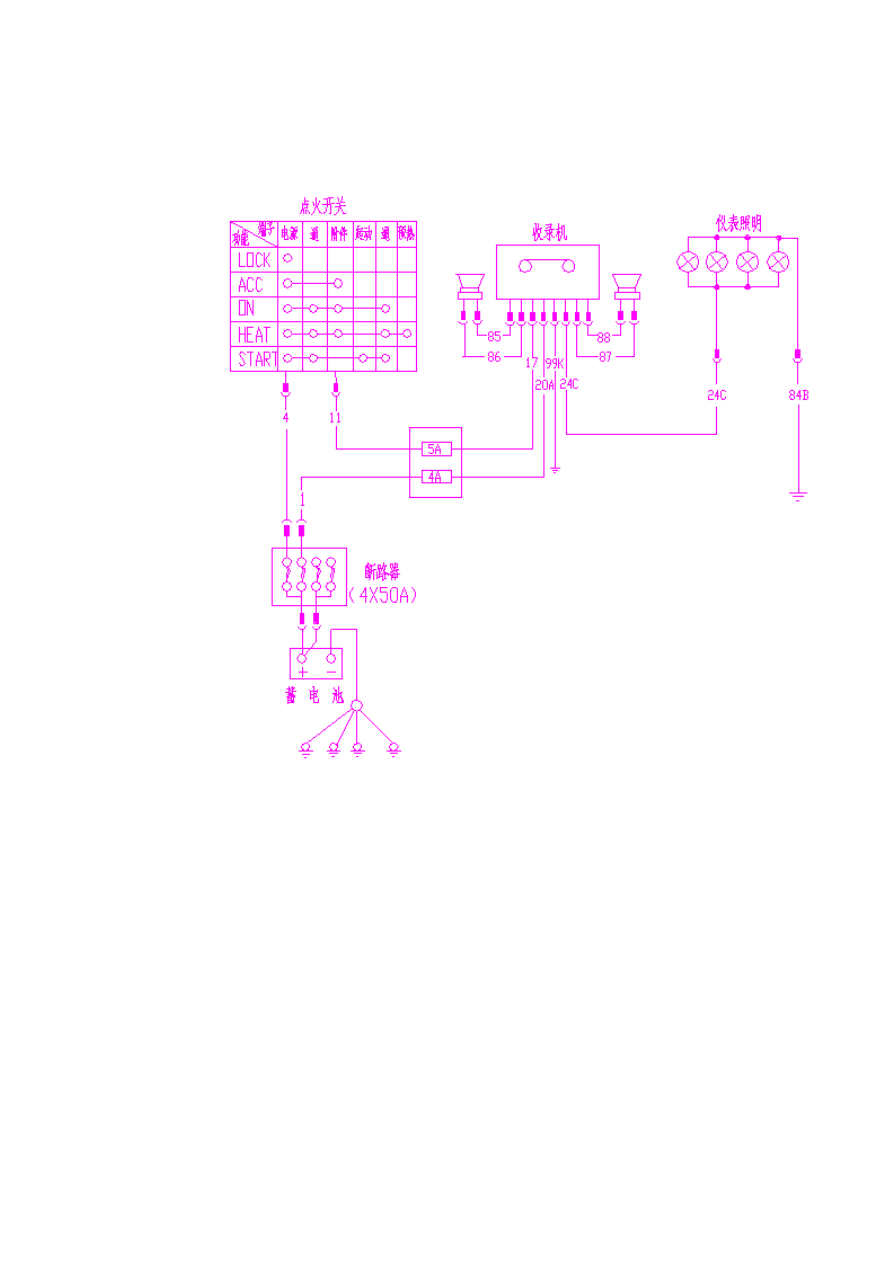

* Схема электрооборудования.

Надписи на рисунке (слева направо, сверху вниз):

- замок зажигания;
- тюнер с плеером;
- подсветка приборной панели;
- размыкатели;
- аккумулятор.

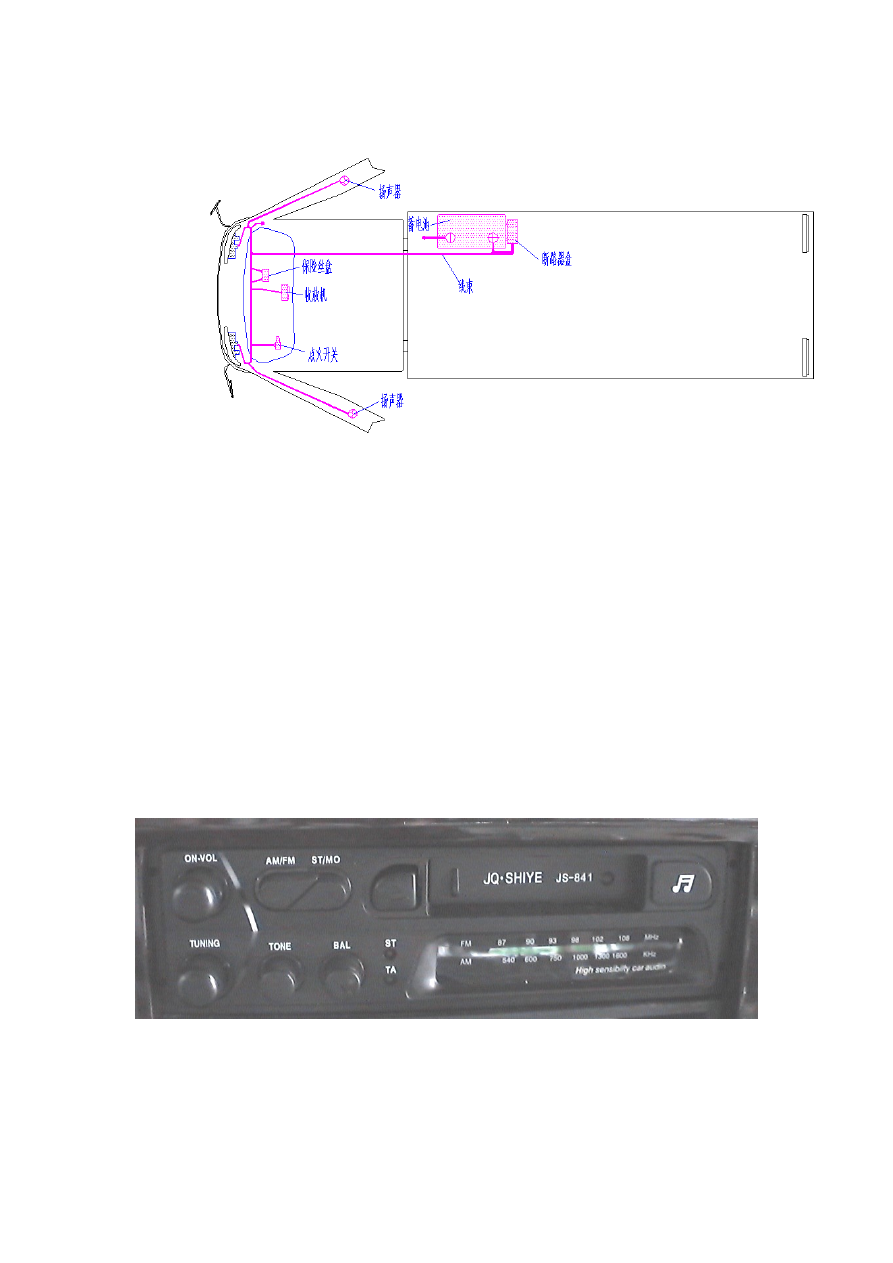

* Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):

- динамик;
- коробка плавких предохранителей;
- замок зажигания;
- динамик;
- аккумулятор;
- шина электрических кабелей;
- коробка размыкателей.

* Демонтаж.
Снять нижнюю панель приборной панели, затем снять кронштейн крепления
тюнера с плеером, после чего снять сам тюнер с плеером.

* Панель управления тюнера с плеером.

Панель   управления   тюнером   с   плеером   расположена   в   центральной   части
приборной панели под панелью управления обдувом.
ON-VOL: ручка включения электрического питания и регулировки громкости.
AM/FM: кнопка выбора диапазона.
TUNING: ручка настройки станции.

TONE: ручка регулировки частот воспроизведения.
BAL: ручка регулировки баланса воспроизведения.
ST: индикатор стереозвука.
TA: индикатор воспроизведения.

* Управление.
Повернуть ключ в замке зажигания в положение ACC/ON.

* Приемник:

1. Включить  электрическое  питание,  нажатием  кнопки  выбрать  диапазон
AM/FM. С помощью ручки настройки выбрать нужную станцию.

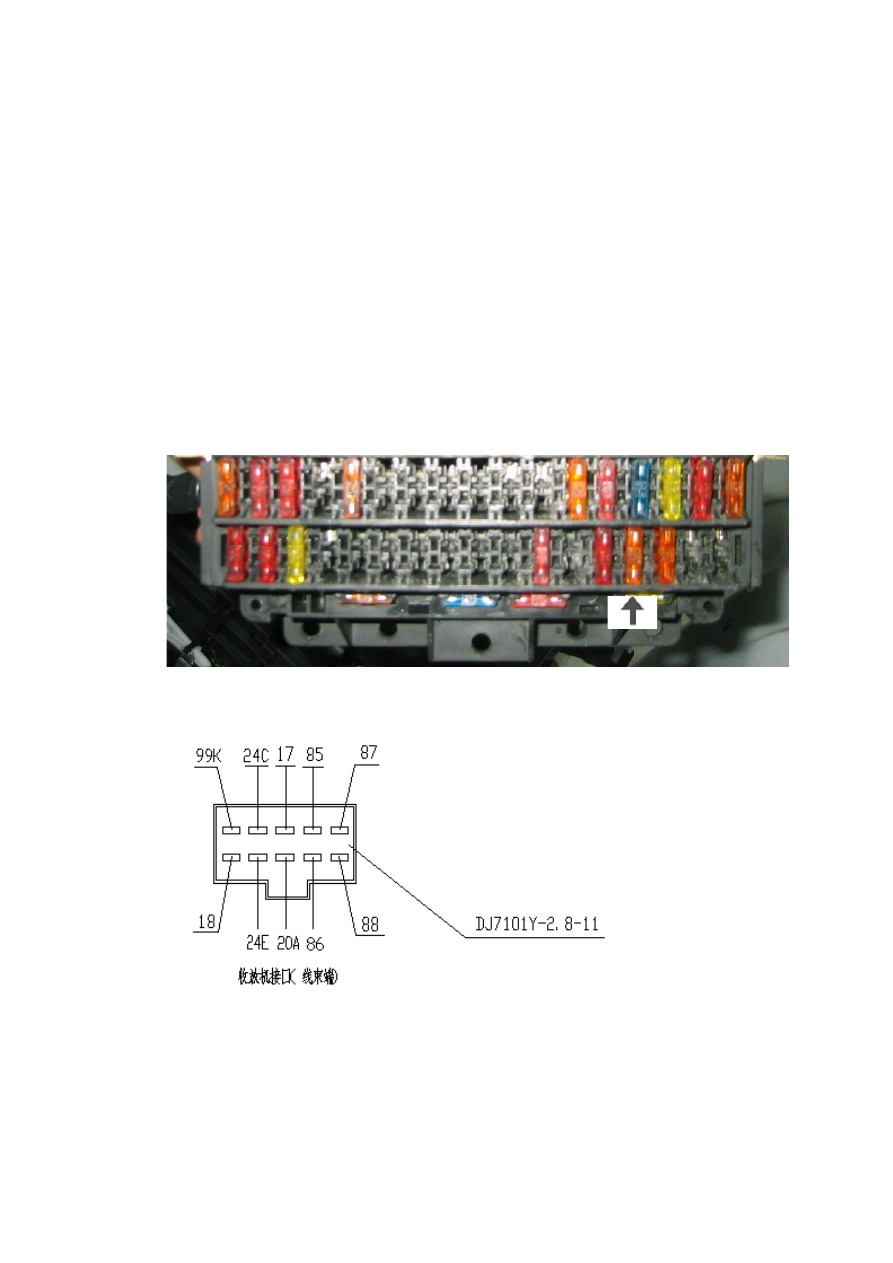

2. Если электрическое питание тюнера с плеером не включается, сначала
проверить   коробку   плавких   предохранителей.   Нужный   предохранитель   в
коробке расположен в следующем месте:

Затем   проверить   разъем   подключения   кабеля,   который   выглядит
следующим образом:



Надпись на рисунке: разъем соединения тюнера с плеером (со стороны кабеля).

После выполнения всех операций проверить состояние электропроводки.
3. Если из устройства не слышен звук, необходимо проверить динамики и
связанную   с   ними   электропроводку.   Разъемы   подключения   кабеля
динамиков выглядят следующим образом:

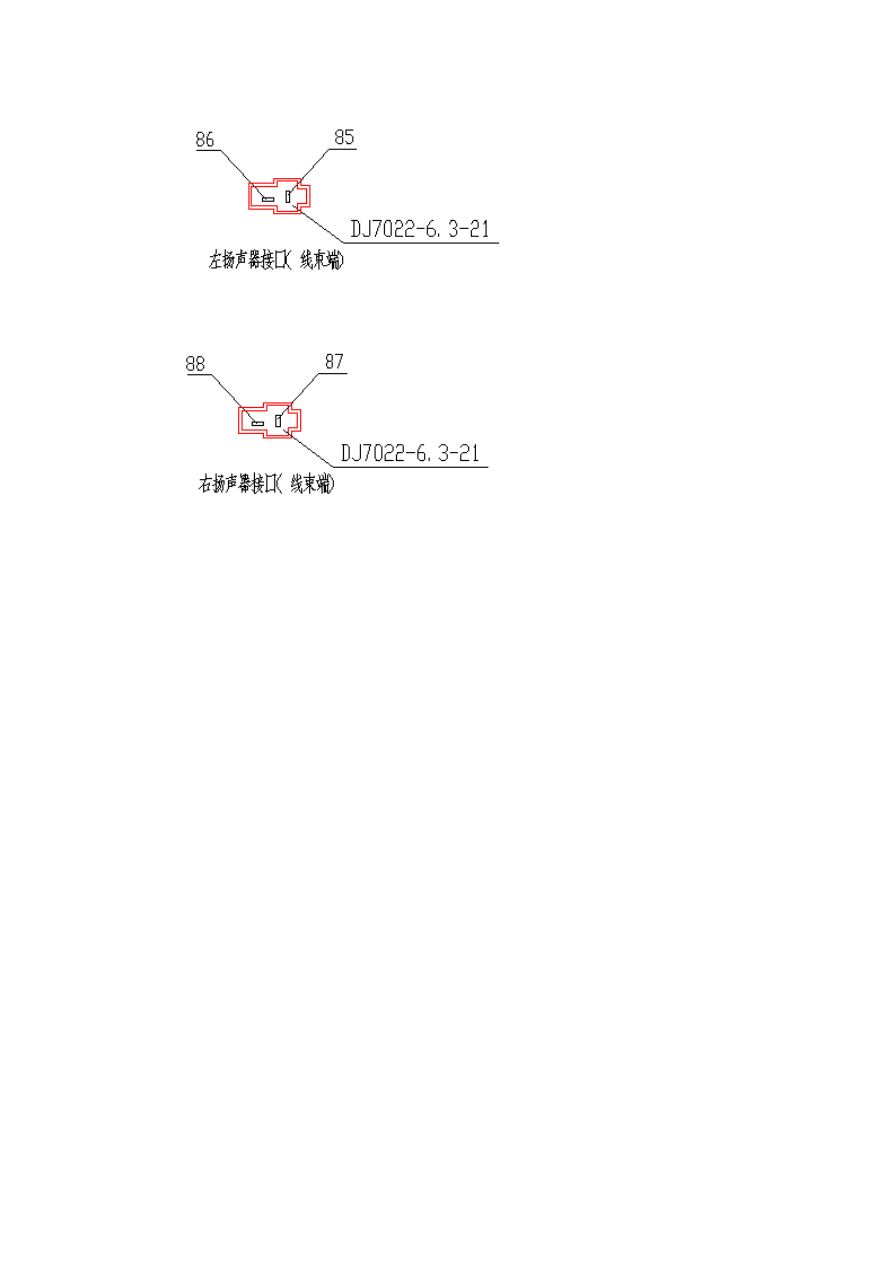

Надпись на рисунке: разъем левого динамика (со стороны кабеля).



Надпись на рисунке: разъем правого динамика (со стороны кабеля).

* Плеер.

1. Включить электрическое питание, вставить кассету с магнитной лентой в
отсек.   С   левой   стороны   от   приемника   кассеты   расположены   ручки
регулировки   громкости,   тона  и  баланса,   предназначенные  для  получения
оптимального качества воспроизведения.
2. В случае если кассета при перемотке заклинивает, проверить механизм
лентопротяжки или заменить кассету.

* Установка.
Установка и сборка выполняется в последовательности, обратной демонтажу и
разборке.

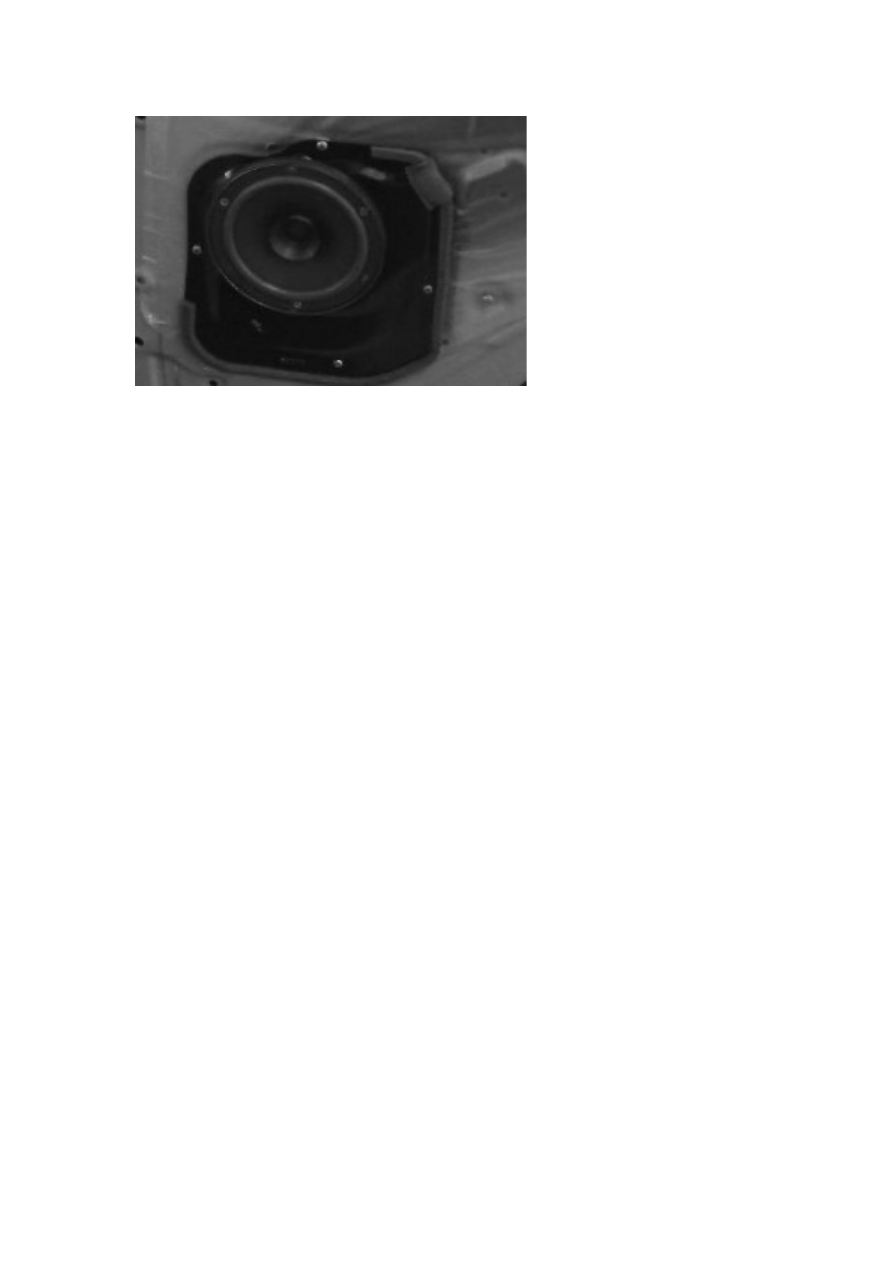

* Динамики.

Динамики расположены на внутренних панелях дверей с обеих сторон кабины
автомобиля.

* Демонтаж.
Сначала снять внутреннюю панель двери кабины, затем снять динамик.
