FAW 1041. Руководство - часть 8

Противотуманные фары.

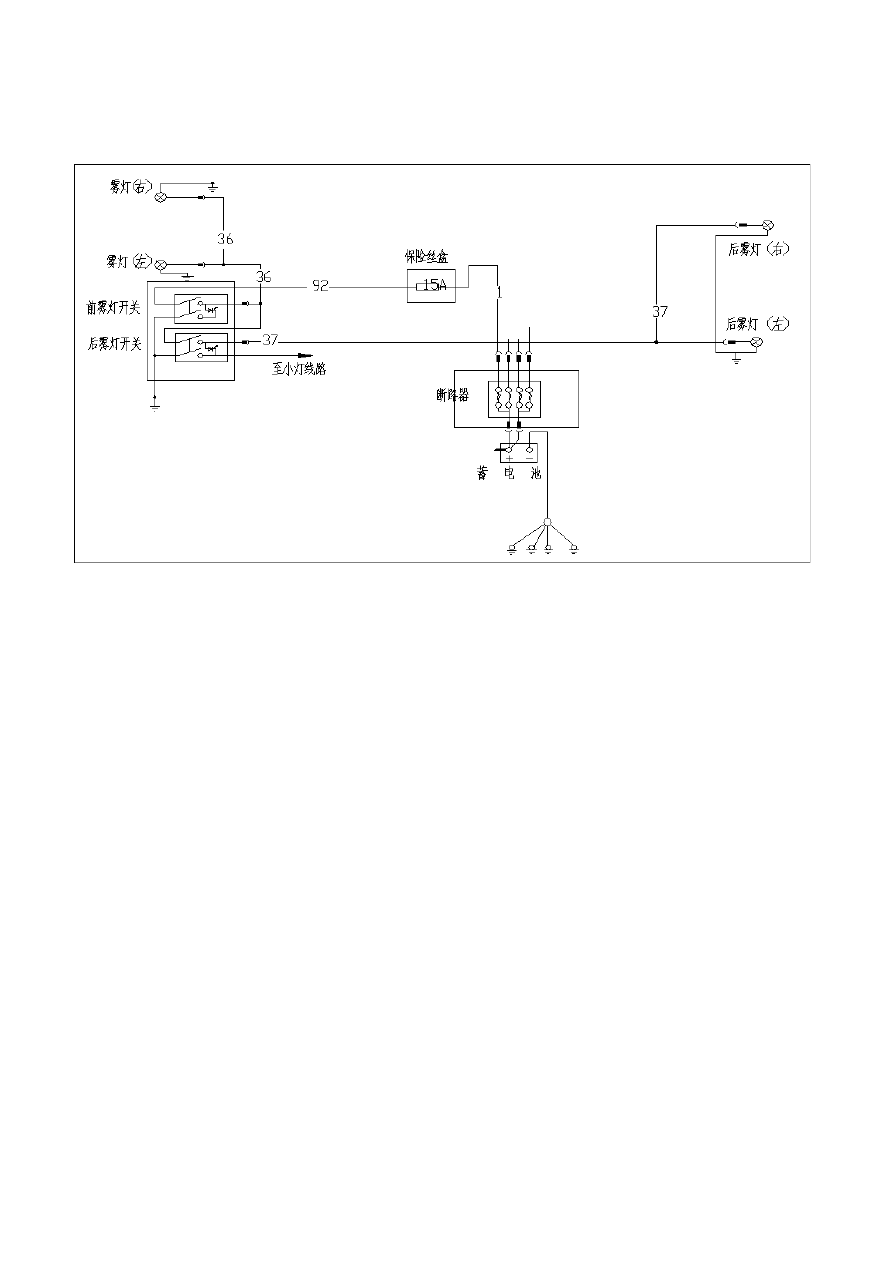

Принципиальная схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):

- противотуманная фара (правая);
- противотуманная фара (левая);
- выключатель передних противотуманных фар;
- выключатель задних противотуманных фар;
- проводка к габаритным огням;
- коробка плавких предохранителей;
- размыкатели;
- аккумулятор;
- задняя противотуманная фара (правая);
- задняя противотуманная фара (левая).

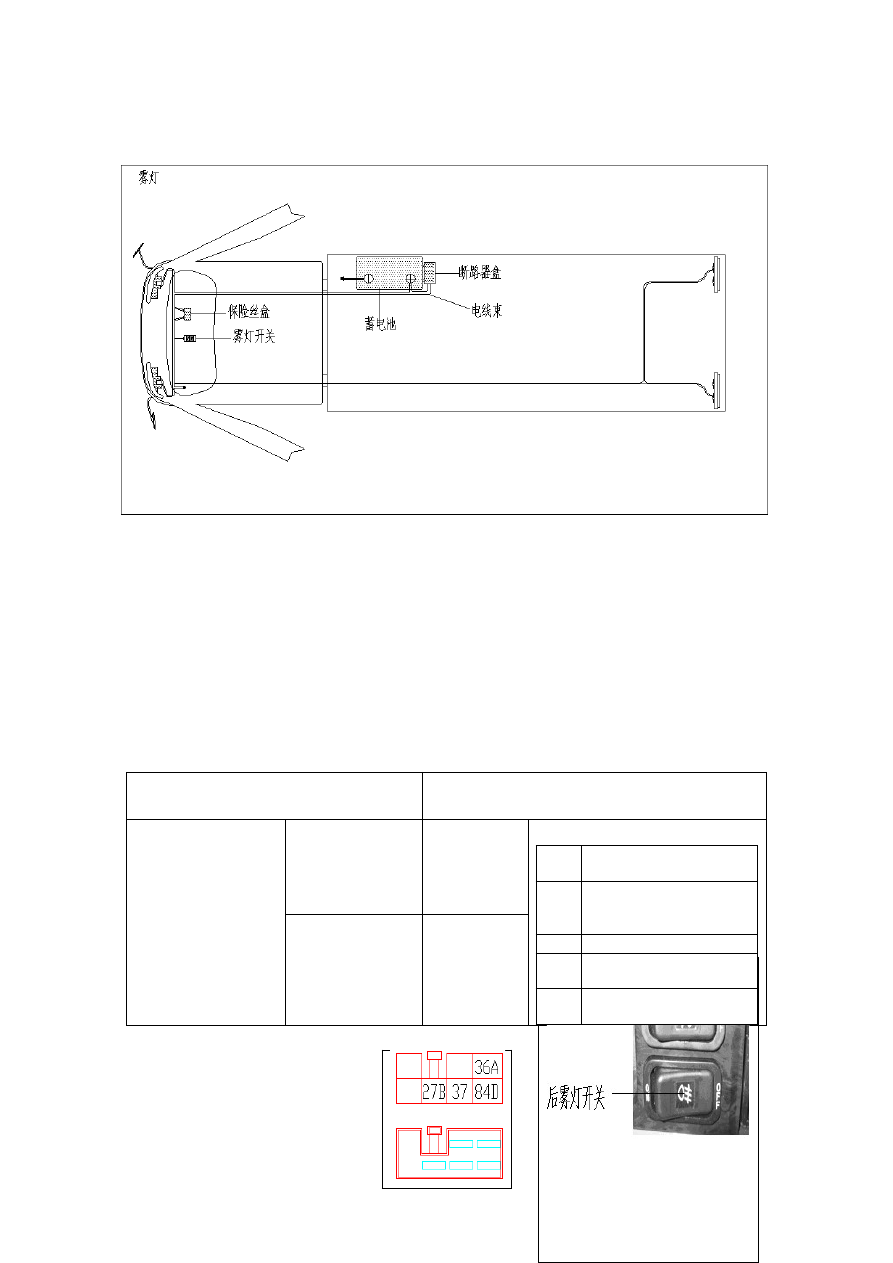

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- противотуманные фары;
- коробка плавких предохранителей;
- выключатель противотуманных фар;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения

неисправности

Не горят

противотуманные

фары

Передние

противотуманные

фары работаю

нормально

(4) (5)

Передние

противотуманные

фары тоже не

горят

(1) (2) (3) (4)

Демонтаж выключателей противотуманных фар.

1. Вынуть выключатель противотуманных фар, расположенный на приборной панели.
2. Отсоединить электрический кабель.

Выключатель
противотуманных фар

Сверху вниз:
- выключатель передних

противотуманных фар;
- выключатель задних

противотуманных фар.

(1)

Выключатель передних

противотуманных фар

(2)

Плавкий

предохранитель в

коробке (15А)

(3)

Электропроводка

(4)

Плохой контакт в

разъеме

(5)

Выключатель задних

противотуманных фар

Проверка выключателя противотуманных фар.

Включить вольтамперметр в режиме омметра, подключить его между контактами 36A и 37 выключателя

задних противотуманных фар. При включении выключателя передних противотуманных фар должен пропускаться
ток.

Сигналы тормоза.

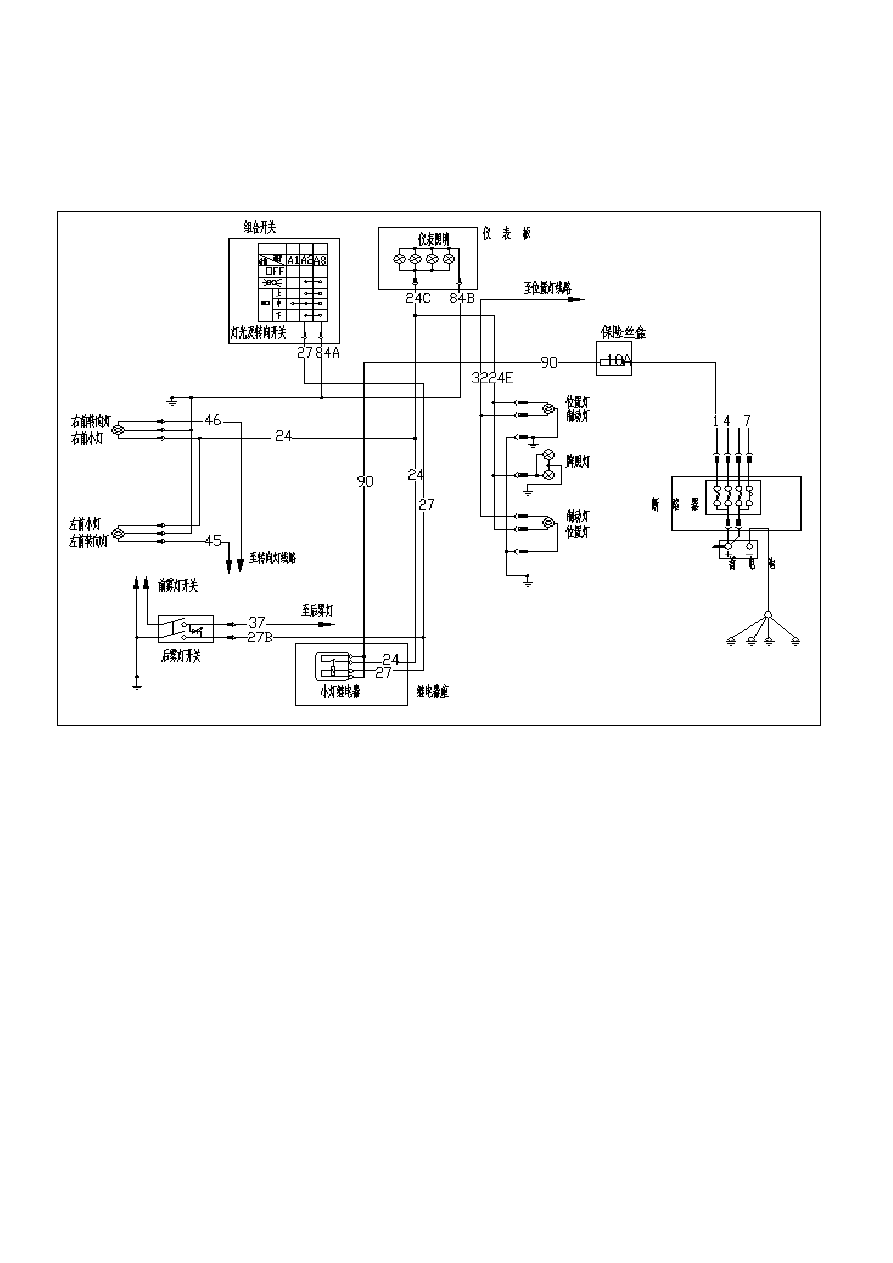

Схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):
- выключатель сигнала тормоза;
- проводка к габаритным огням;
- коробка плавких предохранителей;
- габаритный огонь;
- сигнал тормоза;
- сигнал тормоза;
- габаритный огонь;
- размыкатели;
- аккумулятор.

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- сигналы тормоза и габаритные огни;
- коробка плавких предохранителей;
- выключатель сигнала тормоза;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения

неисправности

Не горит сигнал

тормоза

С обеих

сторон

(1) (2) (4) (5)

С любой из

сторон

(3) (4) (5)

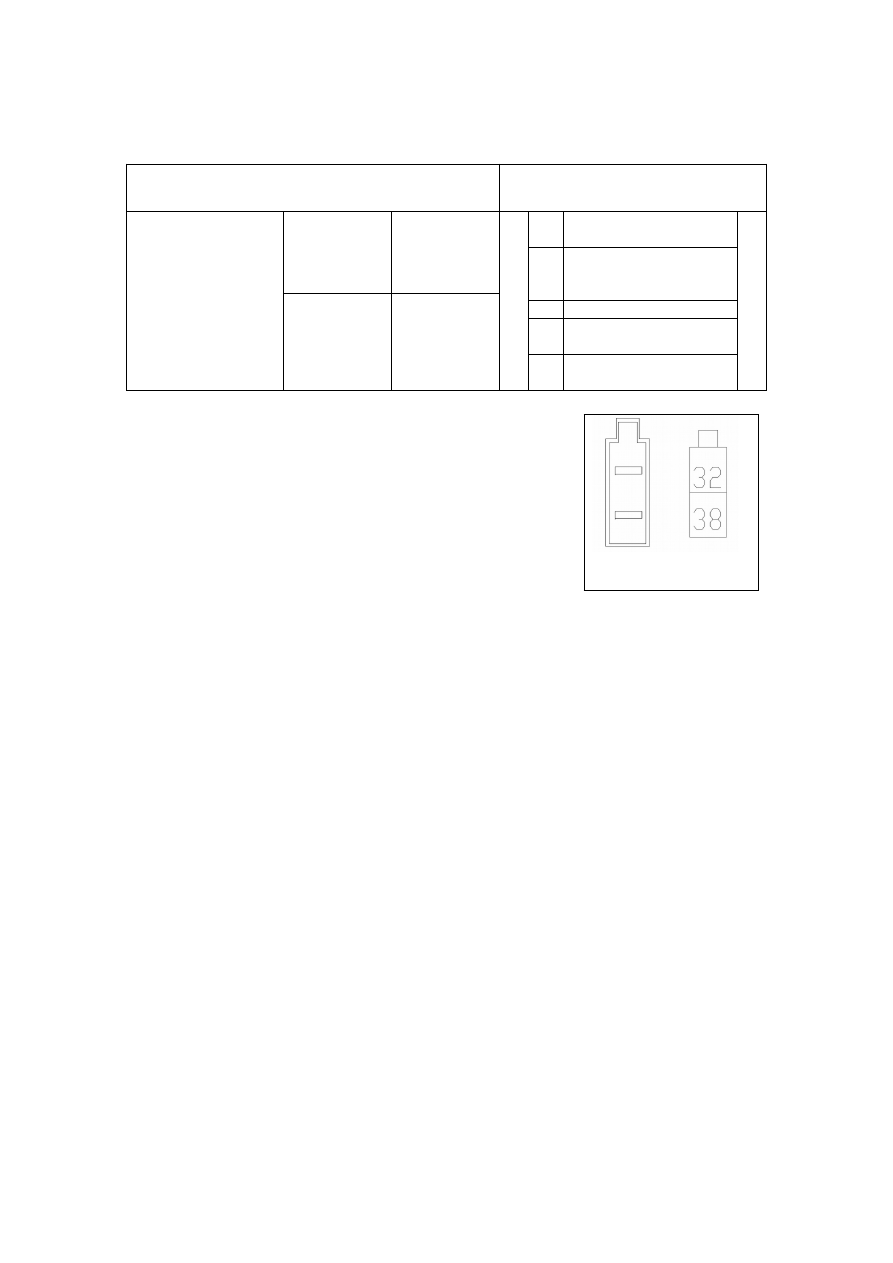

Проверка выключателя сигнала тормоза.

1. Снять крышку выключателя сигнала тормоза.
2. Вытащить разъем выключателя сигнала тормоза (расположен в

месте

установки педали тормоза).
3. Включить вольтамперметр в режиме омметра, подключить его

между

контактами 32 и 38 выключателя сигнала тормоза.

При нажатой педали тормоза должен пропускаться

электрический ток.

При отпущенной педали ток не должен пропускаться.

Выключатель сигнала
тормоза

(1)

Выключатель сигнала

тормоза

(2)

Плавкий

предохранитель в

коробке (20A)

(3) Лампа сигнала тормоза
(4)

Плохой контакт в

разъеме

(5)

Электрическая

проводка

Световой сигнал заднего хода.

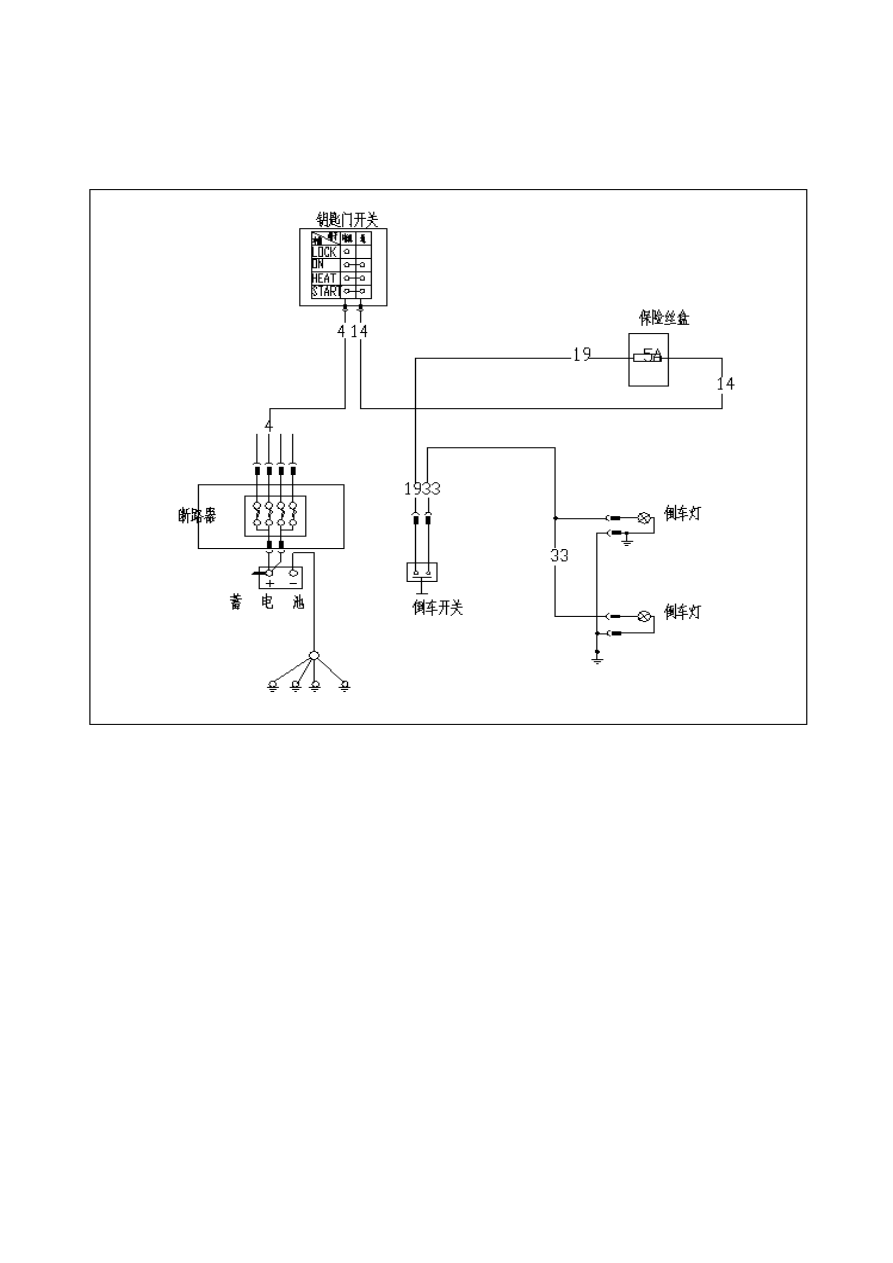

Схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):
- замок зажигания;
- размыкатели;
- аккумулятор;
- выключатель светового сигнала заднего хода;
- коробка плавких предохранителей;
- сигнал заднего хода;
- сигнал заднего хода.

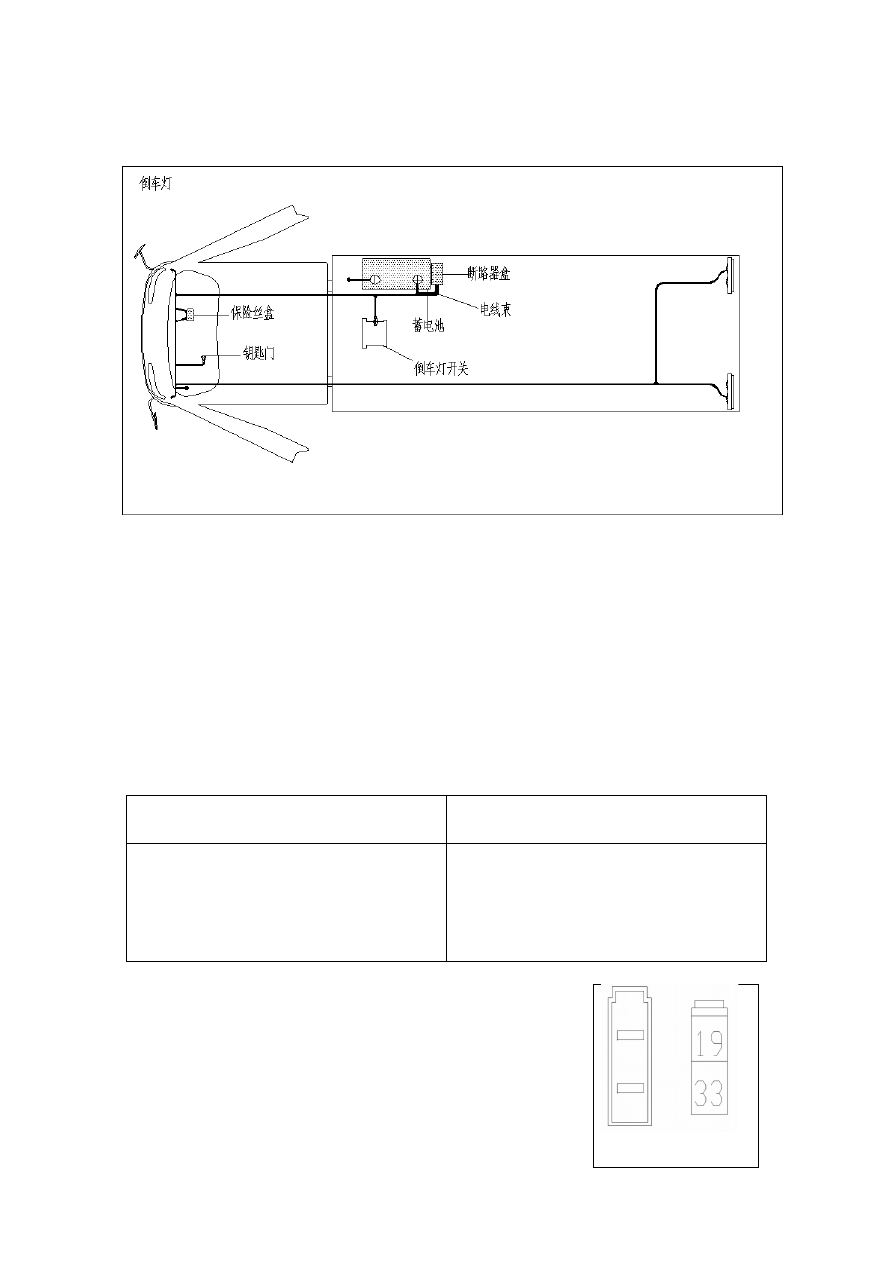

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- сигнал заднего хода;
- коробка плавких предохранителей;
- замок зажигания;
- аккумулятор;
- выключатель сигнала заднего хода;
- коробка размыкателей;
- шина электрических кабелей.

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения

неисправности

Не горит световой сигнал заднего хода

Выключатель сигнала заднего хода
Предохранитель в коробке плавких

предохранителей

Лампа сигнала заднего хода

Плохой контакт в разъеме

Проверка выключателя сигнала заднего хода.

1. Отсоединить разъем выключателя сигнала заднего хода.
2. Включить вольтамперметр в режиме омметра, подключить его между

контактами

19 и 33 выключателя сигнала заднего хода.

При включении задней передачи должен пропускаться

электрический ток.

Выключатель сигнала

заднего хода

Освещение кабины.

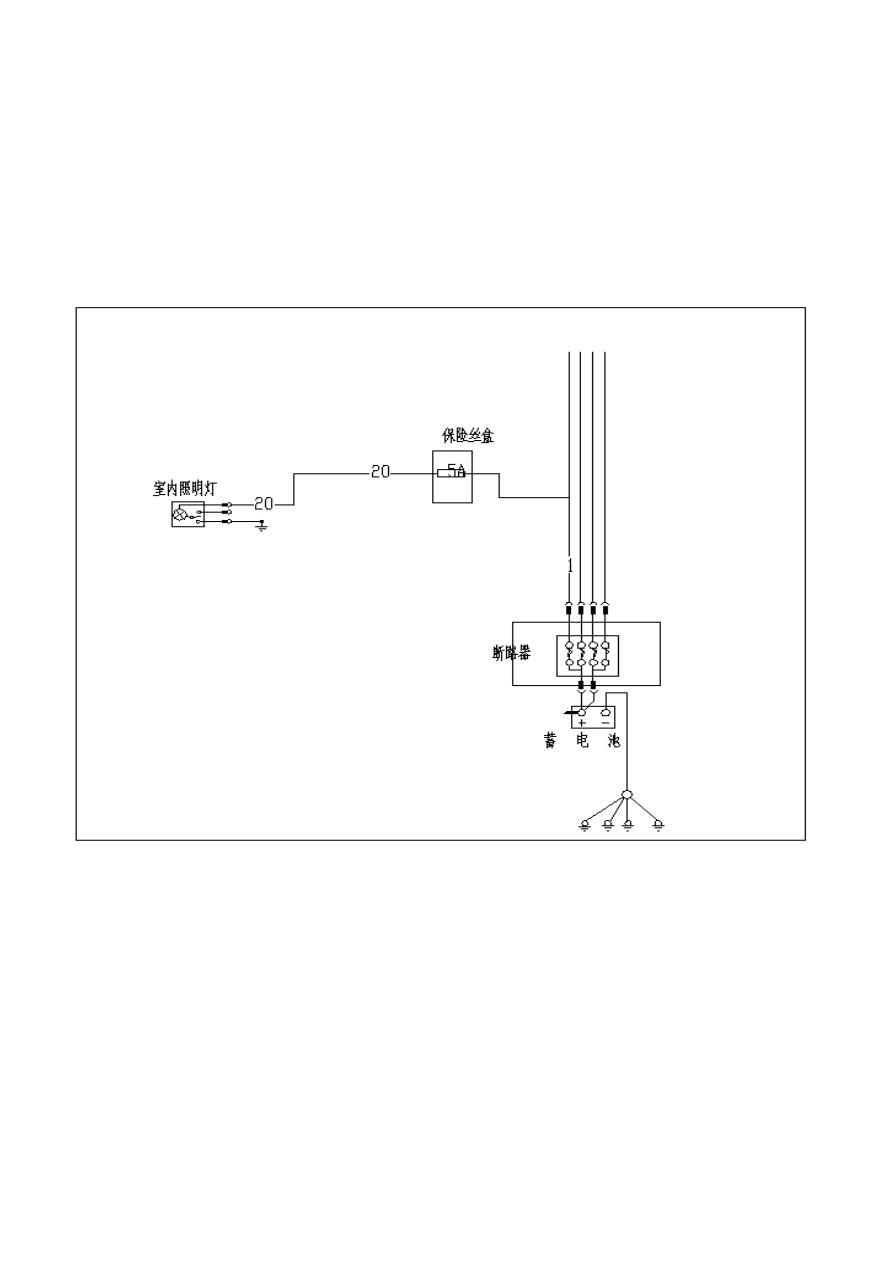

Схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):
- лампа освещения кабины;
- коробка плавких предохранителей;
- размыкатели;
- аккумулятор.

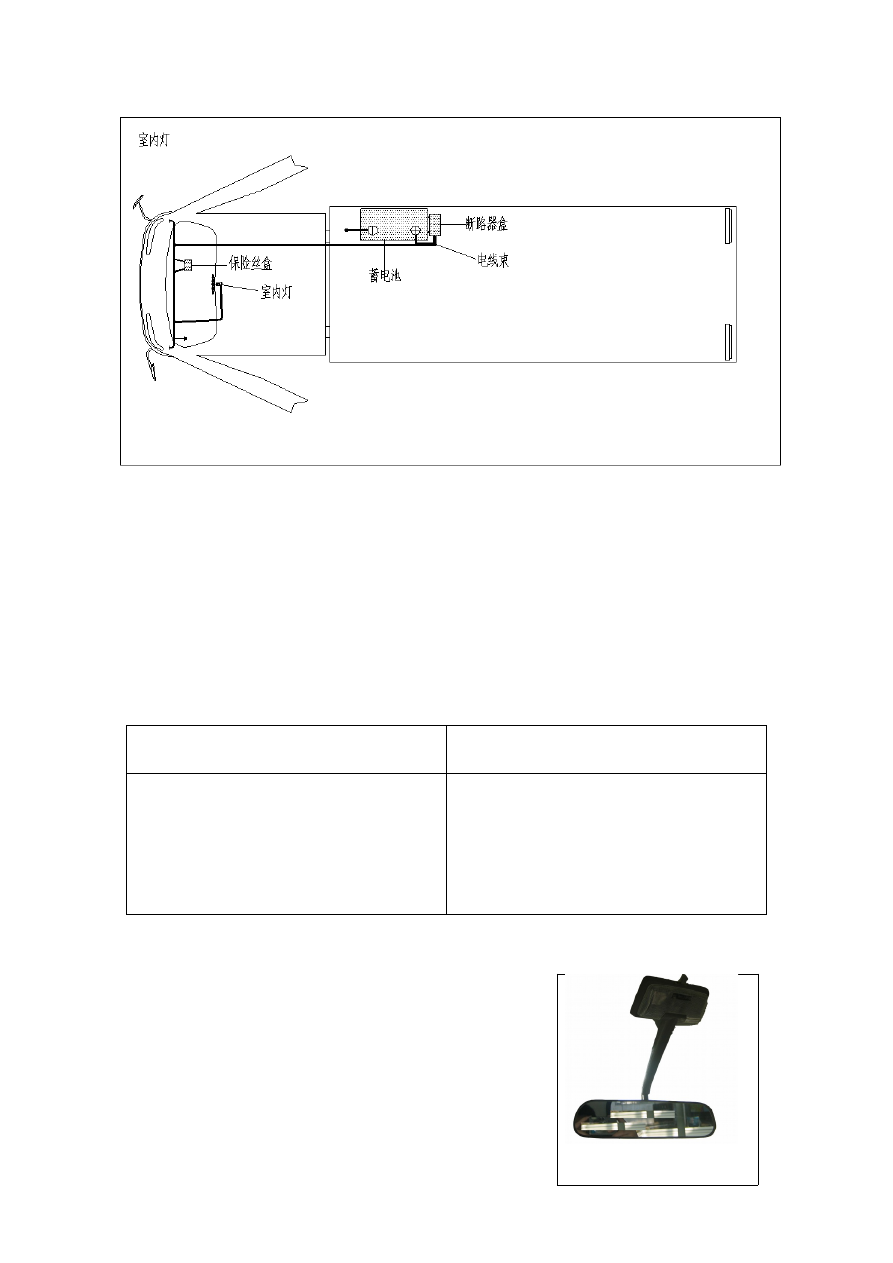

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- освещение кабины;
- коробка плавких предохранителей;
- лампа освещения кабины;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения

неисправности

Не горит лампа освещения кабины

Выключатель освещения кабины

(расположен на плафоне лампы освещения

кабины)

Предохранитель в коробке плавких

предохранителей (5А)

Плохой контакт в разъеме

Снятие плафона лампы освещения кабины.

Осторожно оттянуть плафон, отделить его от основания, вынуть

лампу.

Лампа освещения кабины

Аварийный сигнал и сигналы поворота.

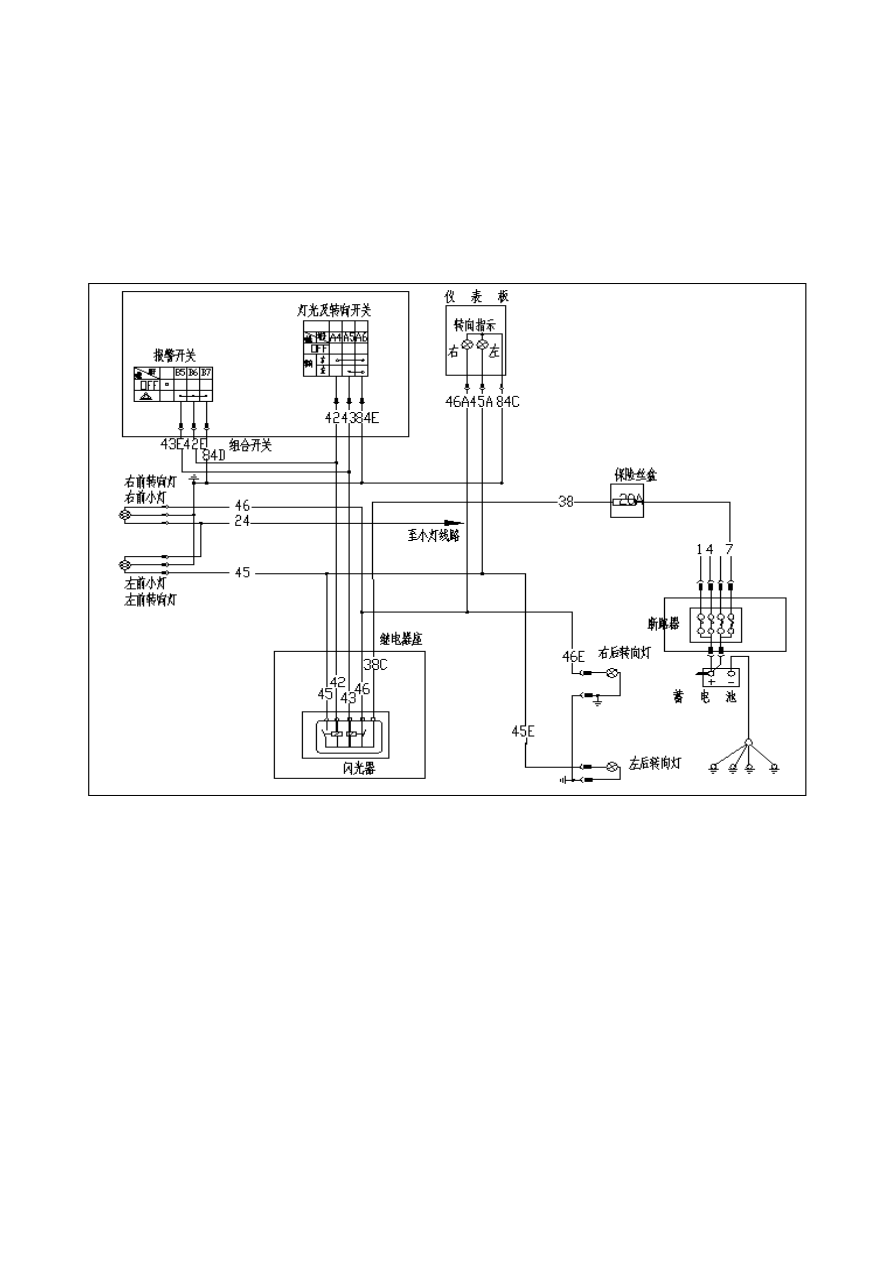

Схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):
- выключатель аварийного сигнала;
- универсальный переключатель;
- правый передний сигнал поворота;
- правый передний габаритный сигнал;
- левый передний габаритный сигнал;
- левый передний сигнал поворота;
- переключатель фар и сигналов поворота;
- индикаторы сигналов поворота;
- правый;
- левый;
- проводка к габаритным огням;
- гнездо реле;
- мигалка;

- приборная панель;
- коробка плавких предохранителей;
- правый задний сигнал поворота;
- левый задний сигнал поворота;
- размыкатели;
- аккумулятор.

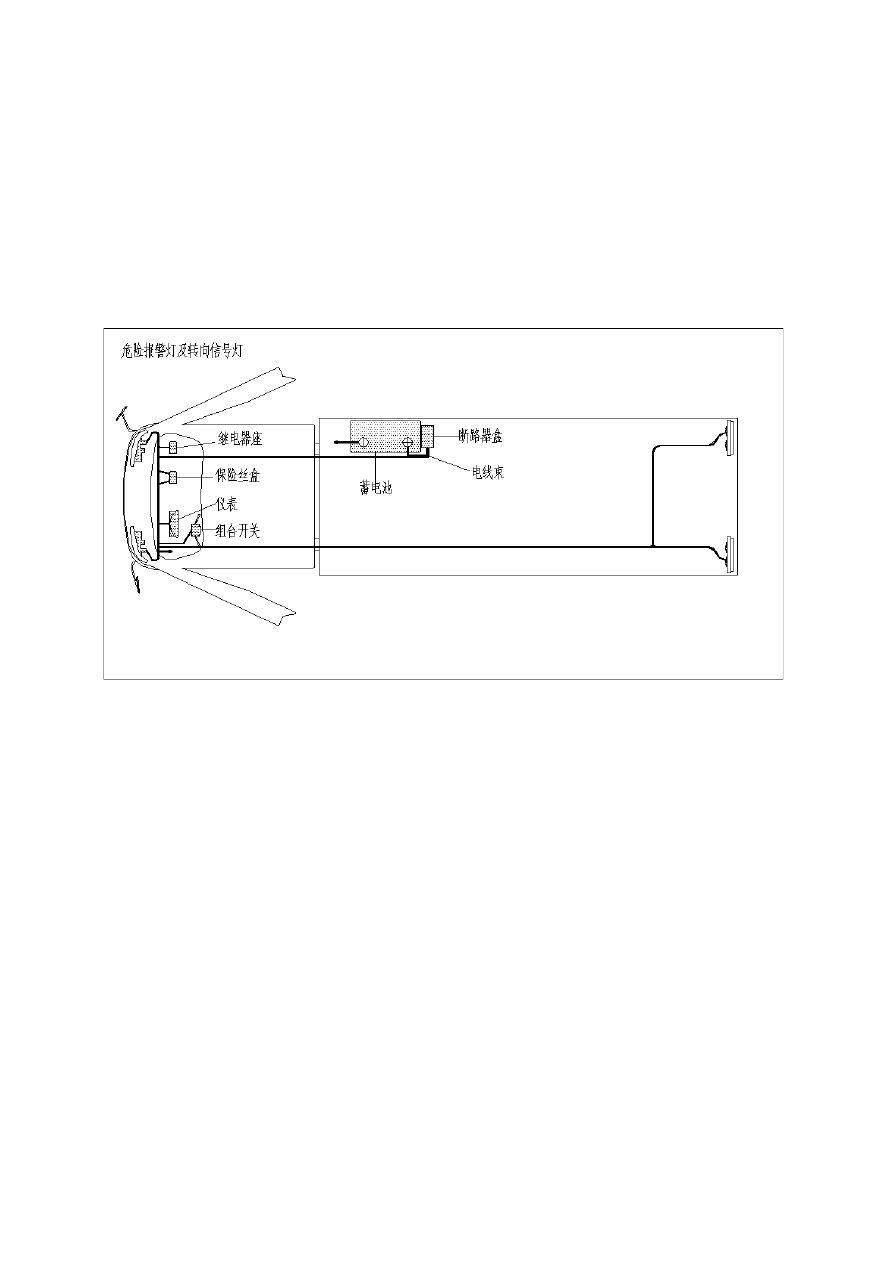

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- аварийный сигнал и сигналы поворота;
- гнездо реле;
- коробка плавких предохранителей;
- приборная панель;
- универсальный переключатель;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения неисправности

Не работают аварийный сигнал и сигналы

поворота

(3) (8)

(1)

Выключатель сигнала поворота

(универсальный переключатель)

(2)

Выключатель аварийного сигнала

(универсальный переключатель)

(3)

Реле мигалки

(4)

Плавкий предохранитель в

коробке

(5)

Реле габаритных огней

(6)

Лампа сигнала поворота

(7)

Лампочка индикатора включения

сигнала поворота

(8)

Плохой контакт в разъеме

Сигналы поворота не работают, аварийный

сигнал работает нормально

(1) (4) (8)

Сигналы поворота работают нормально,

аварийный сигнал не работает

(2) (4) (8)

Сигнал мигает учащенно

(3) (4) (6)

(8)

Сигнал поворота не мигает

(4) (8)

Не работает индикатор включения сигнала

поворота

(7) (8)

Реле мигалки сигнала поворота.

1. Вынуть блок мигалки из распределительной коробки.
2. Включить выключатель зажигания и выключатель

сигнала поворота, при этом проверить электрическое
напряжение на всех клеммах разъема в распределительной
коробке.

3. Включить выключатель аварийного сигнала, при этом

проверить

электрическое

напряжение

на

всех

соответствующих клеммах разъема.

4. Подсоединить мигалку к разъему в распределительной

коробке. Если при этом механизм мигалки не работает, возможно, неисправность возникла в этом механизме.

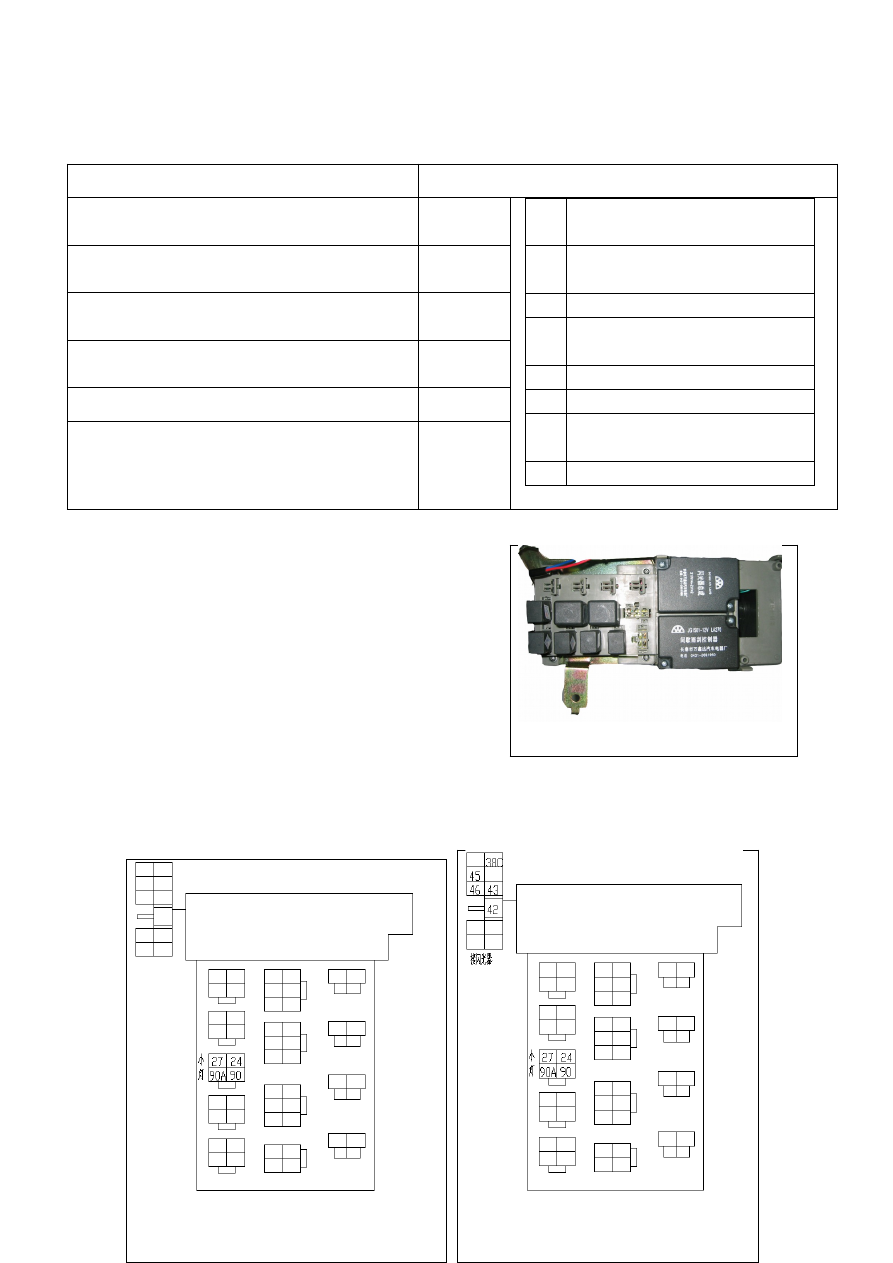

Гнездо реле

Надписи на рисунке (сверху вниз):
- к мигалке;

- габаритный огонь

Гнездо реле

Надпись на рисунке:
- габаритный огонь

Габаритные огни и подсветка номера автомобиля.

Схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):
- правый передний сигнал поворота;
- правый передний габаритный огонь;
- левый передний габаритный огонь;
- левый передний сигнал поворота;
- выключатель передних противотуманных фар;
- выключатель задних противотуманных фар;
- универсальный переключатель;
- переключатель фар и сигналов поворота;
- проводка к сигналам поворота;
- проводка к задним сигналам;
- реле габаритных огней;
- гнездо реле;
- подсветка приборной панели;
- приборная панель;
- проводка к габаритным огням;
- коробка плавких предохранителей;

- габаритный огонь;
- сигнал тормоза;
- подсветка;
- сигнал тормоза;
- габаритный огонь;
- размыкатели;
- аккумулятор.

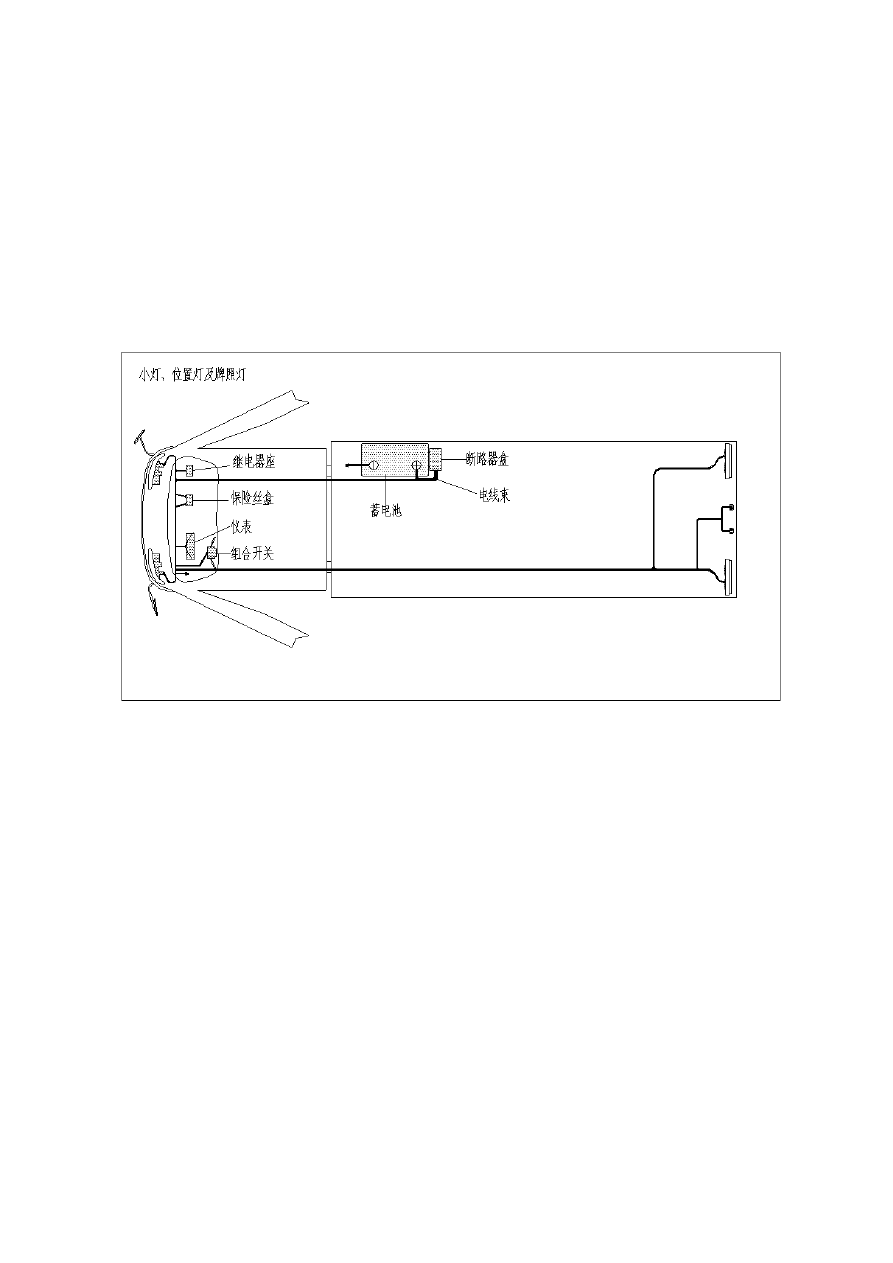

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- габаритные огни и подсветка номера автомобиля;
- гнездо реле;
- коробка плавких предохранителей;
- приборная панель;
- универсальный переключатель;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения неисправности

Не горит подсветка

номера

Любая из ламп

(1) (2)

С обеих сторон

(1) (3) (4) (5)

(6)

Не горят габариты

Любой

(2) (7)

С обеих сторон

(3) (4) (5) (6)

(7)

Не горят повторители

(3) (4) (5) (6)

(8) (9)

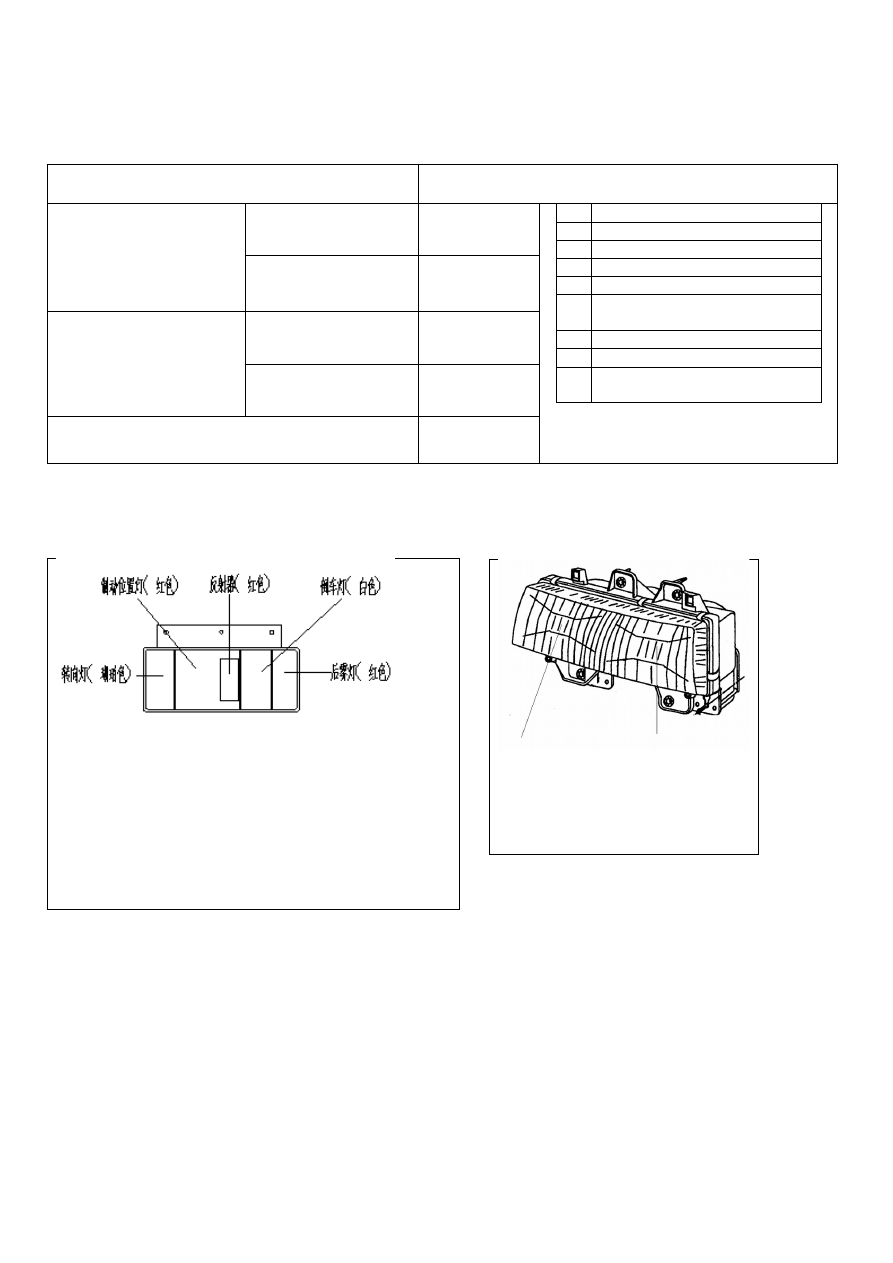

Расположение ламп передних фар и задних фонарей.

Задний фонарь
Надписи на рисунке (слева направо, сверху вниз):
- сигнал тормоза и габаритный огонь (красный);
- отражатель (красный);
- сигнал заднего хода (белый);
- сигнал поворота (желто-белый);
- задняя противотуманная фара (красная)

Противотуманная фара Фара

Левая передняя фара

(1)

Лампа подсветки номера

(2)

Плохой контакт в разъеме

(3)

Разрыв кабеля

(4)

Гнездо реле

(5)

Универсальный переключатель

(6)

Плавкий предохранитель в

коробке (10А)

(7)

Лампа сигнала тормоза

(8)

Лампа повторителя

(9)

Выключатель задних

противотуманных фар

Звуковой сигнал.

Схема электрооборудования.

Надписи на рисунке (по часовой стрелке):
- заземление корпуса;
- электрический звуковой сигнал;
- проводка к сигналам поворота;
- реле электрического звукового сигнала;
- выключатель реле звукового сигнала;
- аккумулятор;
- размыкатели.
