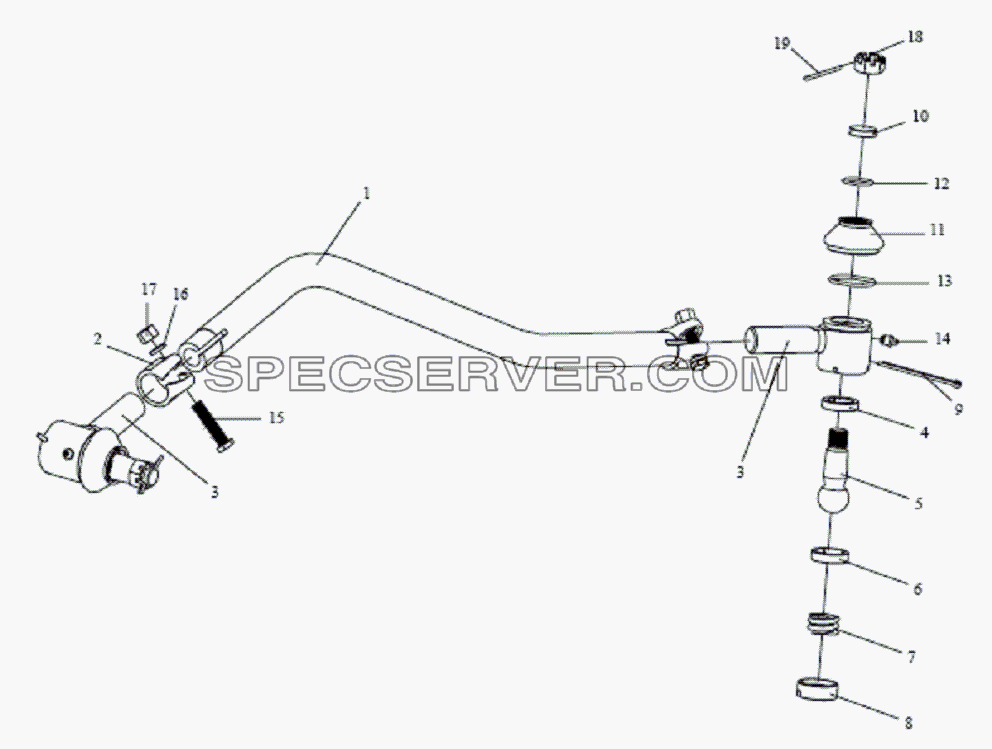

№		Номер детали	Наименование запчасти
-		3003025-135	Узел шарнира продольной тяги
-		S3003010-333	Узел передней продольной рулевой тяги
1		3003016-333	Передняя продольная рулевая тяга
2		3003056-8E	Обод
3		3003024-135	Шарнир продольной тяги
4		3003067-8E	Верхняя шаровая камера
5		3003032-15	Шаровой палец
6		3003066-8E	Нижняя шаровая камера
7		3003068-01	Пружина
8		3003069-01	Резьбовая заглушка
9		Q5005080	Шплинт
10		3003074-15	Фиксированная гильза
11		3003071-8E	Крышка уплотнителя
12		3003077-15	Верхняя пружина
13		3003076-8E	Нижняя пружина
14		CQ70001	Масленка
15		CQ1501255	Болт
16		Q40312	Пружинная шайба
17		CQ34012	Гайка
18		CQ38720	Гайка
19		Q5004040	Шплинт

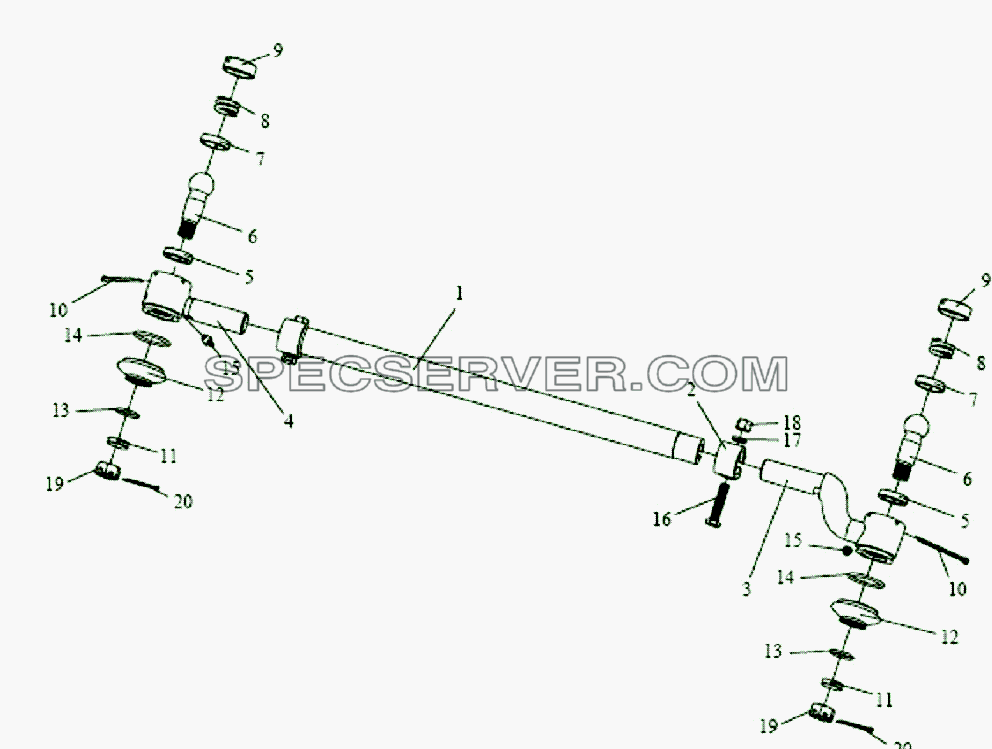

ПЕРЕХОДНЫЙ РЫЧАГ №1 для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3003025-252	Узел шарнира
-		3003060-8E	Узел правого шарнира
-		S3003040-333	Узел переходного рычага №1
1		3003046-333	Переходный рычаг №1
2		3003056-8E	Обод
3		3003062-8E	Правый шарнир
4		3003024-252	Шарнир
5		3003067-8E	Верхняя шаровая камера
6		3003032-15	Шаровой палец
7		3003066-8E	Нижняя шаровая камера
8		3003068-01	Пружина
9		3003069-01	Резьбовая заглушка
10		Q5005080	Шплинт
11		3003074-15	Фиксированная гильза
12		3003071-8E	Крышка уплотнителя
13		3003077-15	Верхняя пружина
14		3003076-8E	Нижняя пружина
15		CQ70001	Масленка
16		CQ1501255	Болт
17		Q40312	Пружинная шайба
18		CQ34012	Гайка
19		CQ38720	Гайка
20		Q5004040	Шплинт

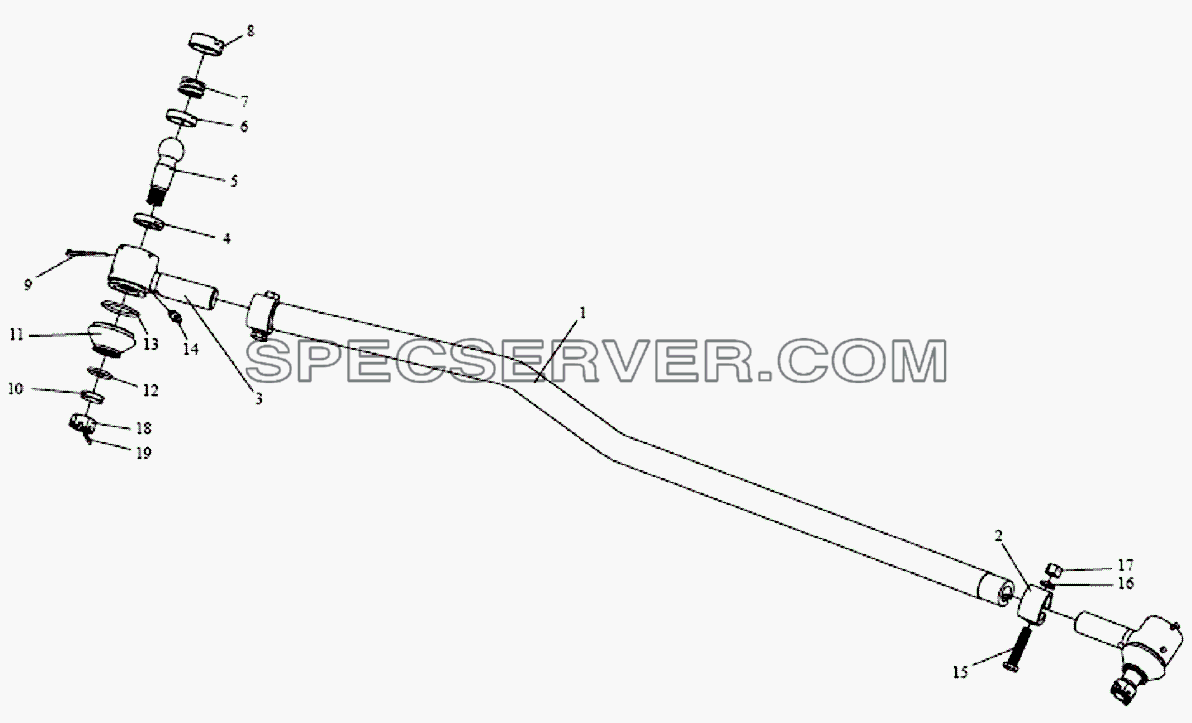

ПЕРЕХОДНЫЙ РЫЧАГ №2 для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3003025-252	Узел шарнира
-		S3003045-333	Узел переходного рычага №2
1		3003047-333	Переходный рычаг №2
2		3003056-8E	Обод
3		3003024-252	Шарнир
4		3003067-8E	Верхняя шаровая камера
5		3003032-15	Шаровой палец
6		3003066-8E	Нижняя шаровая камера
7		3003068-01	Пружина
8		3003069-01	Резьбовая заглушка
9		Q5005080	Шплинт
10		3003074-15	Фиксированная гильза
11		3003071-8E	Крышка уплотнителя
12		3003077-15	Верхняя пружина
13		3003076-8E	Нижняя пружина
14		CQ70001	Масленка
15		CQ1501255	Болт
16		Q40312	Пружинная шайба
17		CQ34012	Гайка
18		CQ38720	Гайка
19		Q5004040	Шплинт

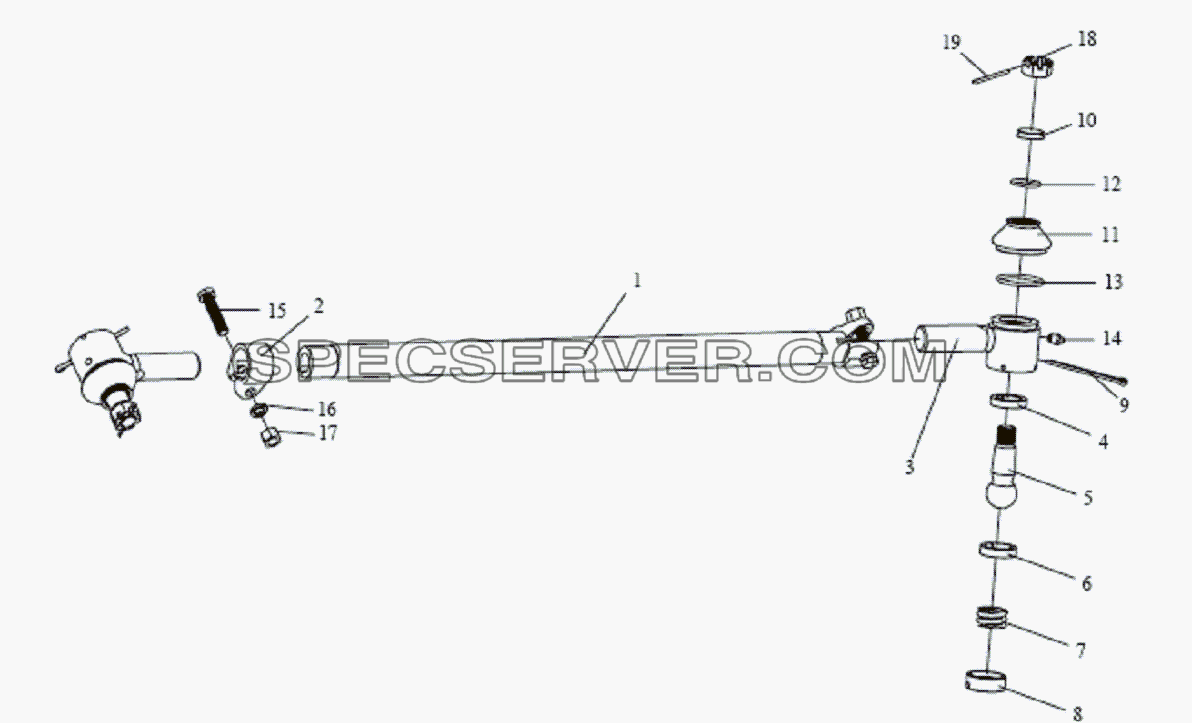

ЗАДНЯЯ ПРОДОЛЬНАЯ РУЛЕВАЯ ТЯГА для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3003025-135	Узел шарнира продольной тяги
-		S3003015-333	Узел задней продольной рулевой тяги
1		3003017-333	Задняя продольная рулевая тяга
2		3003056-8E	Обод
3		3003024-135	Шарнир продольной тяги
4		3003067-8E	Верхняя шаровая камера
5		3003032-15	Шаровой палец
6		3003066-8E	Нижняя шаровая камера
7		3003068-01	Пружина
8		3003069-01	Резьбовая заглушка
9		Q5005080	Шплинт
10		3003074-15	Фиксированная гильза
11		3003071-8E	Крышка уплотнителя
12		3003077-15	Верхняя пружина
13		3003076-8E	Нижняя пружина
14		CQ70001	Масленка
15		CQ1501255	Болт
16		Q40312	Пружинная шайба
17		CQ34012	Гайка
18		CQ38720	Гайка
19		Q5004040	Шплинт

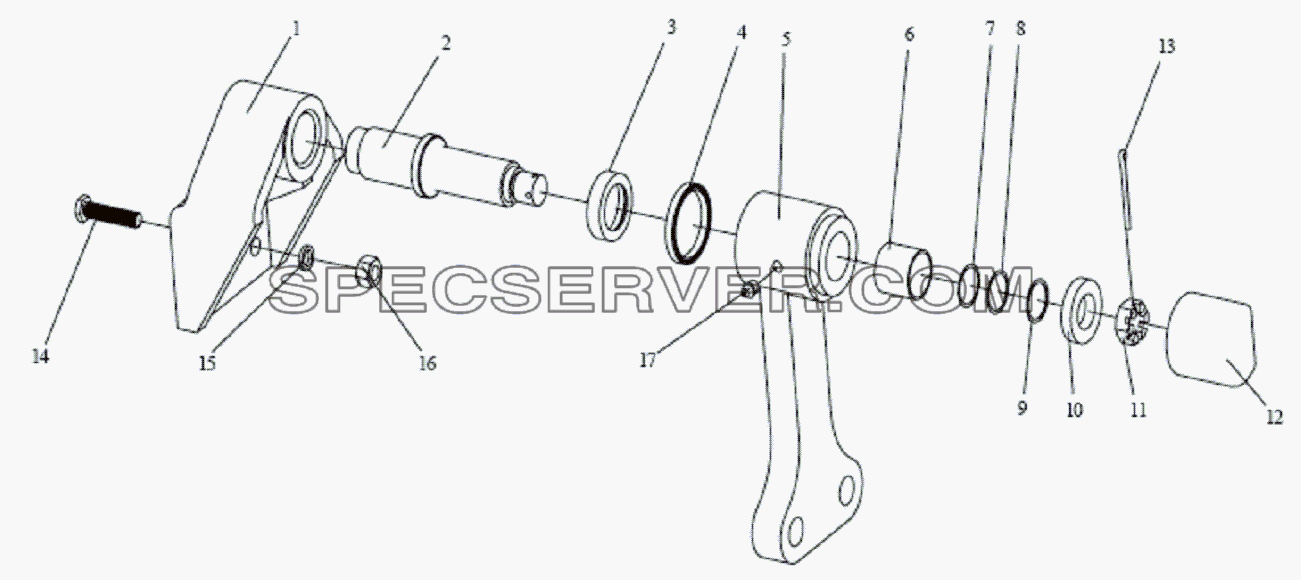

СРЕДНЯЯ РУЛЕВАЯ СОШКА №1 И КРОНШТЕЙН для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3003120-333	Вал и кронштейн средней рулевой сошки
-		3003135-333	Средняя рулевая сошка №1 и втулка
-		S3003110-333	Узел кронштейна и средней рулевой сошки №1
1		3003121-333	Кронштейн средней рулевой сошки
2		3003131B6V	Вал средней рулевой сошки
3		3003137B6V	Кольцо держателя уплотнителя
4		3003170B6V	Уплотнитель
5		3003138-333	Средняя рулевая сошка №1
6		3003122B6V	Гильза средней рулевой сошки
7		3003132B6V	Регулировочная шайба
8		3003133B6V	Регулировочная шайба
9		3003134B6V	Регулировочная шайба
10		3003128B6V	Пружинное стопорное кольцо
11		CQ38724	Плоская шестигранная гайка
12		3003127B6V	Крышка
13		Q5005050	Штифт
14		CQ1501460	Болт
15		Q40314	Пружинная шайба
16		CQ34014	Гайка
17		CQ70001	Масленка

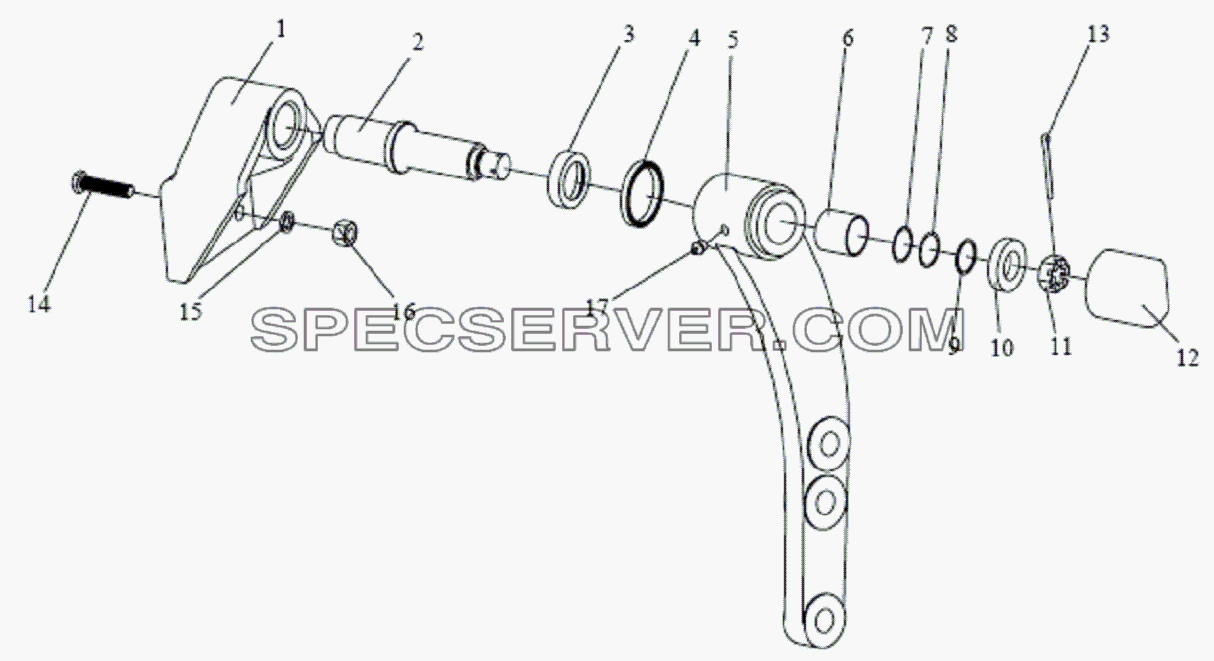

СРЕДНЯЯ РУЛЕВАЯ СОШКА №2 И КРОНШТЕЙН для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3003120-252	Узел вала и кронштейна средней рулевой сошки
-		3003145-333	Средняя рулевая сошка №2 и втулка
-		S3003140-333	Узел кронштейна и средней рулевой сошки №2
1		3003121-252	Кронштейн средней рулевой сошки
2		3003131B6V	Вал средней рулевой сошки
3		3003137B6V	Кольцо держателя уплотнителя
4		3003170B6V	Уплотнитель
5		3003148-333	Средняя рулевая сошка №2
6		3003122B6V	Гильза средней рулевой сошки
7		3003132B6V	Регулировочная шайба
8		3003133B6V	Регулировочная шайба
9		3003134B6V	Регулировочная шайба
10		3003128B6V	Пружинное стопорное кольцо
11		CQ38724	Плоская шестигранная гайка
12		3003127B6V	Крышка
14		Q5005050	Штифт
15		CQ150146	Шестигранный болт
16		CQ40314	Пружинная шайба
17		CQ34014	Гайка
18		CQ70001	Масленка
