№	Номер детали	Наименование запчасти
-	1001032-333	Кронштейн
-	1001038-318	Шестигранный болт
-	2801177-318	Рельсовая подкладка
-	2803050-240	Правый переходный кронштейн
-	2806020-240	Задвижка переднего крючка
-	2806024-240	Нажимная пластина ручки
-	2902442-318	Правый передний кронштейн
-	2905412-333	Правый верхний кронштейн Шайба
-	2905421-333	Шестигранный болт
-	3904027-01	Заклёпка паспортной таблички
-	3S2801322-318	Кронштейн
-	CQ1501030	Болт
-	CQ1501235T	Шестигранный болт
-	CQ1501235T	Шестигранный болт
-	CQ1501245T	Болт
-	CQ1501440T	Болт
-	CQ1501445T	Шестигранный болт
-	CQ1501445T	Шестигранный болт
-	CQ1501445T	Шестигранный болт
-	CQ1501450T	Болт
-	CQ1501460T	Шестигранный болт
-	CQ1501480T	Шестигранный болт
-	CQ1501650	Болт
-	CQ1601245T	Шестигранная гайка
-	CQ1601250T	Шестигранная гайка
-	CQ32614	Гайка
-	CQ32614	Гайка
-	CQ32614	Гайка
-	CQ32614	Гайка
-	CQ32614	Гайка
-	CQ32614	Гайка
-	CQ34010	Гайка
-	CQ34012	Гайка
-	CQ34012	Гайка
-	CQ34012T	Шайба
-	CQ34012T	Шайба
-	CQ34014	Гайка
-	CQ34016	Гайка
-	Q40110	Шайба
-	Q40310	Пружинная шайба
-	Q40312	Пружинная шайба
-	Q40312	Пружинная шайба
-	Q40312	Пружинная шайба
-	Q40312	Пружинная шайба
-	Q40314	Пружинная шайба
-	Q40316	Пружинная шайба
-	Q4501240	Заклёпка
-	Q4501246	Заклёпка
-	Q4501250	Заклёпка
-	Q4501444	Заклепка с полукруглой головкой
-	Q4501450	Заклёпка
-	Q4501450	Заклёпка
-	Q4501452	Заклёпка
-	Q4501465	Заклёпка

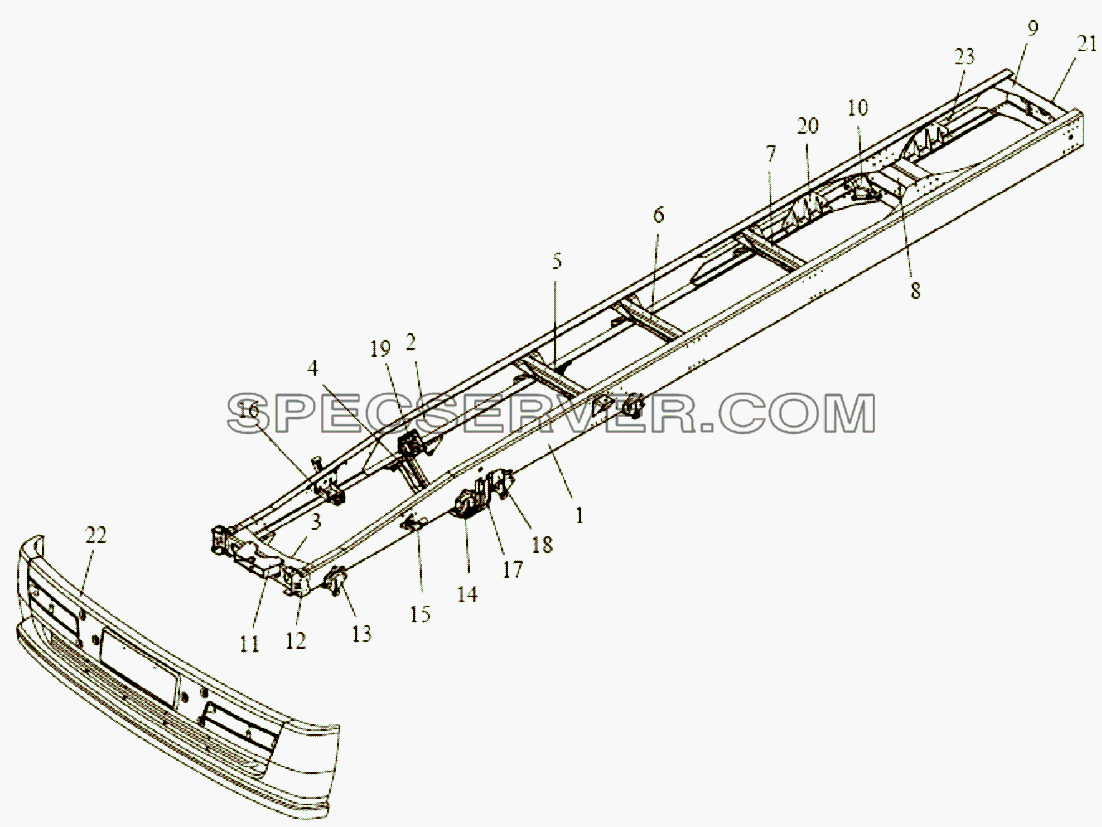

-	S2800001-168X	Чертёж сборки рамы
-	S2800010-168X	Рама и кронштейн
1	S2801025-168X	Левый лонжерон и пластина усиления
2	S2801030-168X	Правый лонжерон и пластина усиления
3	2801080-252	Узел передней поперечины
4	2801090-228	Поперечина
5	2801130-318	Узел средней поперечины
6	2801150-318	Поперечина
7	2801140-318	Средняя задняя поперечина
8	2801170-318	Узел поперечины
9	2801190-333	Задняя поперечина
10	3S2801321-318	Кронштейн
11	2806021-240	Держатель переднего крючка
12	2803045-240	Левый переходный кронштейн
13	2902441-318	Левый передний кронштейн
14	2902444-318	Кронштейн
15	2905411-333	Левый верхний кронштейн
16	1001037-318	Направляющая правого переднего крепления
17	1109479-333	Правый переходный кронштейн
18	1109478-333	Левая направляющая заднего крепления
19	1001031-333	Правая направляющая заднего крепления
20	2801035-5H	Заклёпка с чашеобразной головкой
21	2806051-116	Сцепное устройство
22	2803010-240	Передний бампер
23	3904026A01	Паспортная табличка

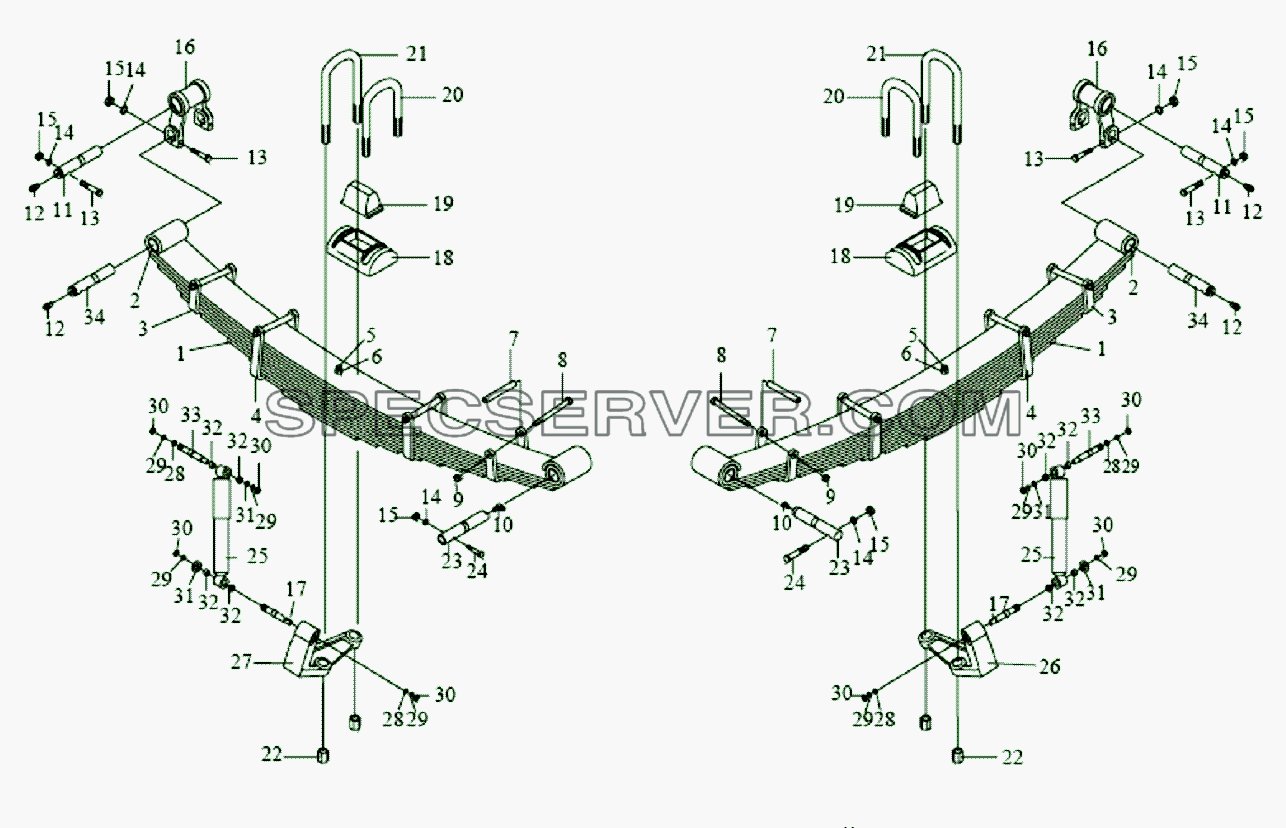

Запчасти: ПЕРЕДНЯЯ ПОДВЕСКА (ОСЬ №1) для Altay-3310

ПЕРЕДНЯЯ ПОДВЕСКА (ОСЬ №1) для Altay-3310 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	2902105-318	Передняя листовая рессора №1 и втулка
-	2902130-318	Передняя листовая рессора №5 и зажим
-	2902135-318	Передняя листовая рессора №9 и зажим
-	2902201-318	Передняя листовая рессора №1
-	2902202-318	Передняя листовая рессора №2
-	2902203-318	Передняя листовая рессора №3
-	2902204-318	Передняя листовая рессора №4
-	2902206-318	Передняя листовая рессора №5
-	2902207-318	Передняя листовая рессора №6
-	2902208-318	Передняя листовая рессора №7
-	2902209-318	Передняя листовая рессора №8
-	2902211-318	Передняя листовая рессора №9
-	2902212-318	Передняя листовая рессора №10
-	2902213-318	Передняя листовая рессора №11
-	2902214-318	Передняя листовая рессора №12
-	2902466-1H	Подвесная серьга передней рессоры
-	2912121-03	Втулка подвесной серьги передней рессоры
1	2902010-318	Узел передней листовой рессоры
2	2912121-03	Втулка подвесной серьги передней рессоры
3	2902131-4E	Зажим вспомогательной листовой рессоры №5
4	2902131-318	Зажим передней листовой рессоры №9
5	2912161-57	Центральный болт
6	CQ34114	Гайка
7	2912171-03	Промежуточная трубка
8	CQ15010115	Болт
9	CQ35010	Гайка
10	CQ70145	Смазочный патрубок
11	2902471-116	Штифт
12	CQ70001	Масленка
13	CQ1611270	Болт
14	Q40312	Пружинная шайба
15	CQ34112	Гайка
16	2902465-1H	Крюк и втулка
17	2905417-252	Нижний концевой шип
18	2902406-40B1	Верхняя пластина передней листовой рессоры
19	2902432-40	Подушка передней рессоры
20	2902411-9B	U-oбpaзный бoлт
21	2902411-70	U-oбpaзный бoлт
22	2902413-03	Гайка
23	2902471-318	Штифт кронштейна передней листовой рессоры
24	CQ1611280	Шестигранный болт
25	S2905010-333	Узел переднего амортизатора
26	2905431-116	Левый нижний кронштейн
27	2905432-116	Правый нижний кронштейн
28	Q40114	Шайба
29	Q40314	Пружинная шайба
30	CQ34114	Гайка
31	Q40214	Шайба
32	2905418-01	Сайлентблок амортизатора нижний
33	S2905427-333	Верхний концевой шип
34	2902481-1H	Штифт подвесной серьги передней рессоры

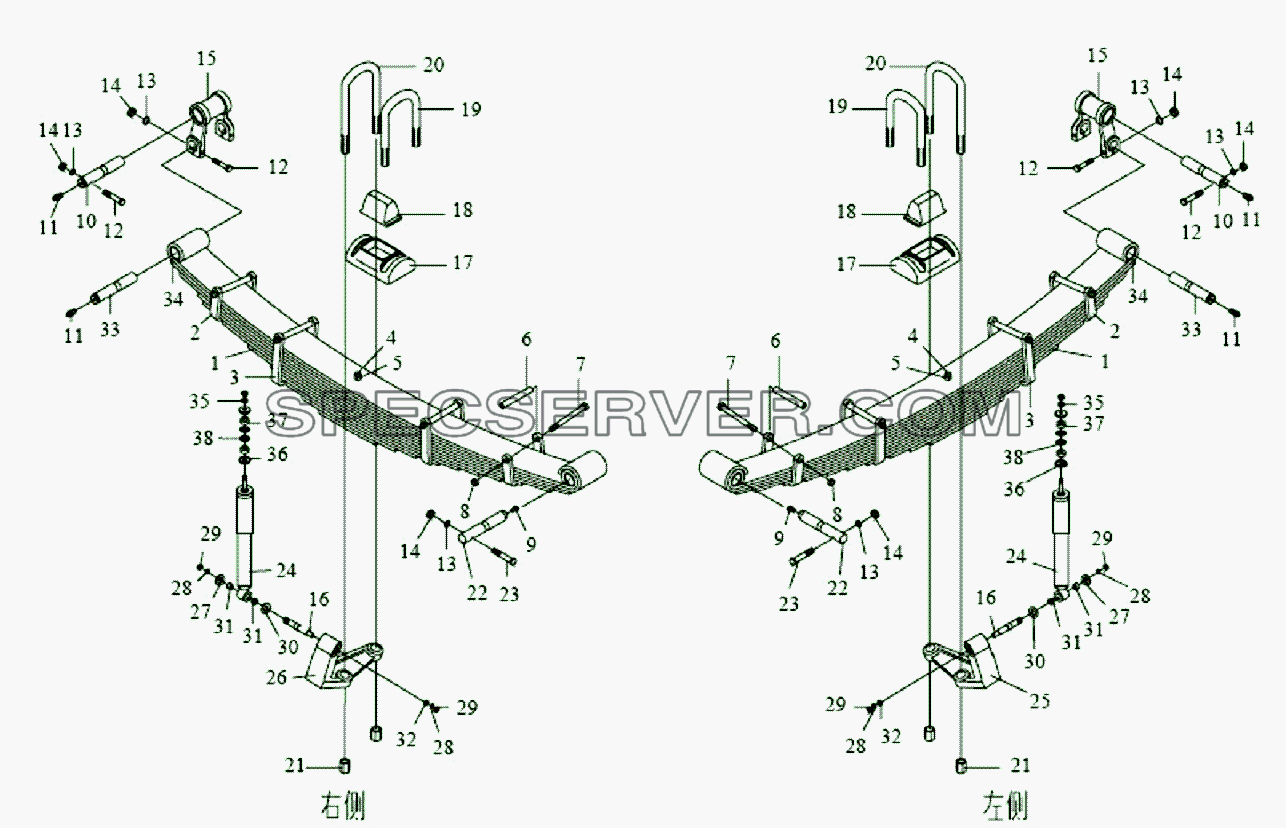

ПЕРЕДНЯЯ ПОДВЕСКА (ОСЬ №2) для Altay-3310 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	2905417-02	Нижний концевой шип
-	2912121-03	Втулка подвесной серьги передней рессоры
1	2902010-318	Узел передней листовой рессоры
1	2902105-318	Передняя листовая рессора №1 и втулка
1	2902130-318	Передняя листовая рессора №5 и зажим
1	2902135-318	Передняя листовая рессора №9 и зажим
1	2902201-318	Передняя листовая рессора №1
1	2902202-318	Передняя листовая рессора №2
1	2902203-318	Передняя листовая рессора №3
1	2902204-318	Передняя листовая рессора №4
1	2902206-318	Передняя листовая рессора №5
1	2902207-318	Передняя листовая рессора №6
1	2902208-318	Передняя листовая рессора №7
1	2902209-318	Передняя листовая рессора №8
1	2902211-318	Передняя листовая рессора №9
1	2902212-318	Передняя листовая рессора №10
1	2902213-318	Передняя листовая рессора №11
1	2902214-318	Передняя листовая рессора №12
2	2902131-4E	Зажим вспомогательной листовой рессоры №5
3	2902131-318	Зажим передней листовой рессоры №9
4	2912161-57	Центральный болт
5	CQ34114	Гайка
6	2912171-03	Промежуточная трубка
7	CQ15010115	Болт
8	CQ35010	Гайка
9	CQ70145	Смазочный патрубок
10	2902471-116	Штифт
11	CQ70001	Масленка
12	CQ1611270	Болт
13	Q40312	Пружинная шайба
14	CQ34112	Гайка
15	2902465-1H	Крюк и втулка
16	2902466-1H	Подвесная серьга передней рессоры
17	2902406-40B1	Верхняя пластина передней листовой рессоры
18	2902432-40	Подушка передней рессоры
19	2902411-9B	U-oбpaзный бoлт
20	2902411-70	U-oбpaзный бoлт
21	2902413-03	Гайка
22	2902471-318	Штифт кронштейна передней листовой рессоры
23	CQ1611280	Шестигранный болт
24	2905010-8EA1	Узел переднего амортизатора
25	2905431-116	Левый нижний кронштейн
26	2905432-116	Правый нижний кронштейн
27	2905441-02	Внешняя шайба
28	Q40314	Пружинная шайба
29	CQ34114	Гайка
30	2905436-40	Внутренняя шайба
31	2905418-40	Резиновая втулка
32	Q40114	Шайба
33	2902481-1H	Штифт подвесной серьги передней рессоры
34	2912121-03	Втулка подвесной серьги передней рессоры
35	CQ35116	Тонкая шестигранная гайка
36	2905416-02	Поддерживающий диск
37	2905419-02	Резиновый амортизатор
38	2905421-02	Средний поддерживающий диск

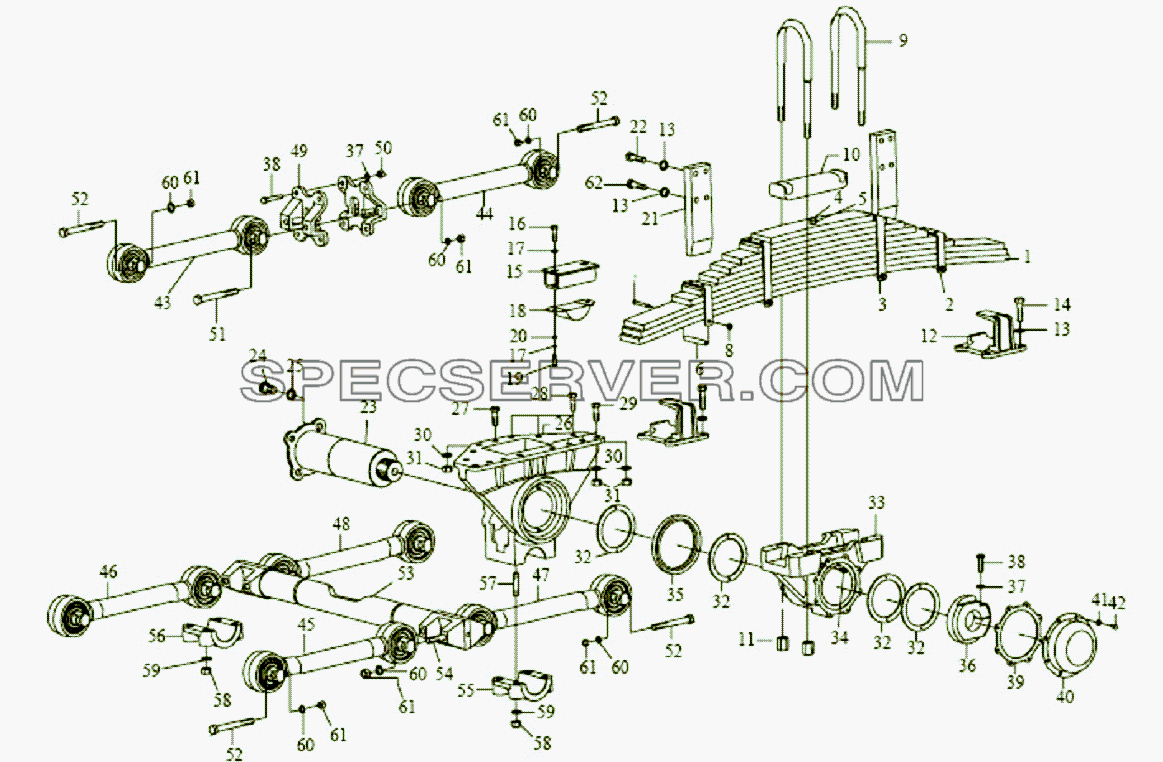

ЗАДНЯЯ ПОДВЕСКА для Altay-3310 (список запасных частей)

Таблица запасных частей

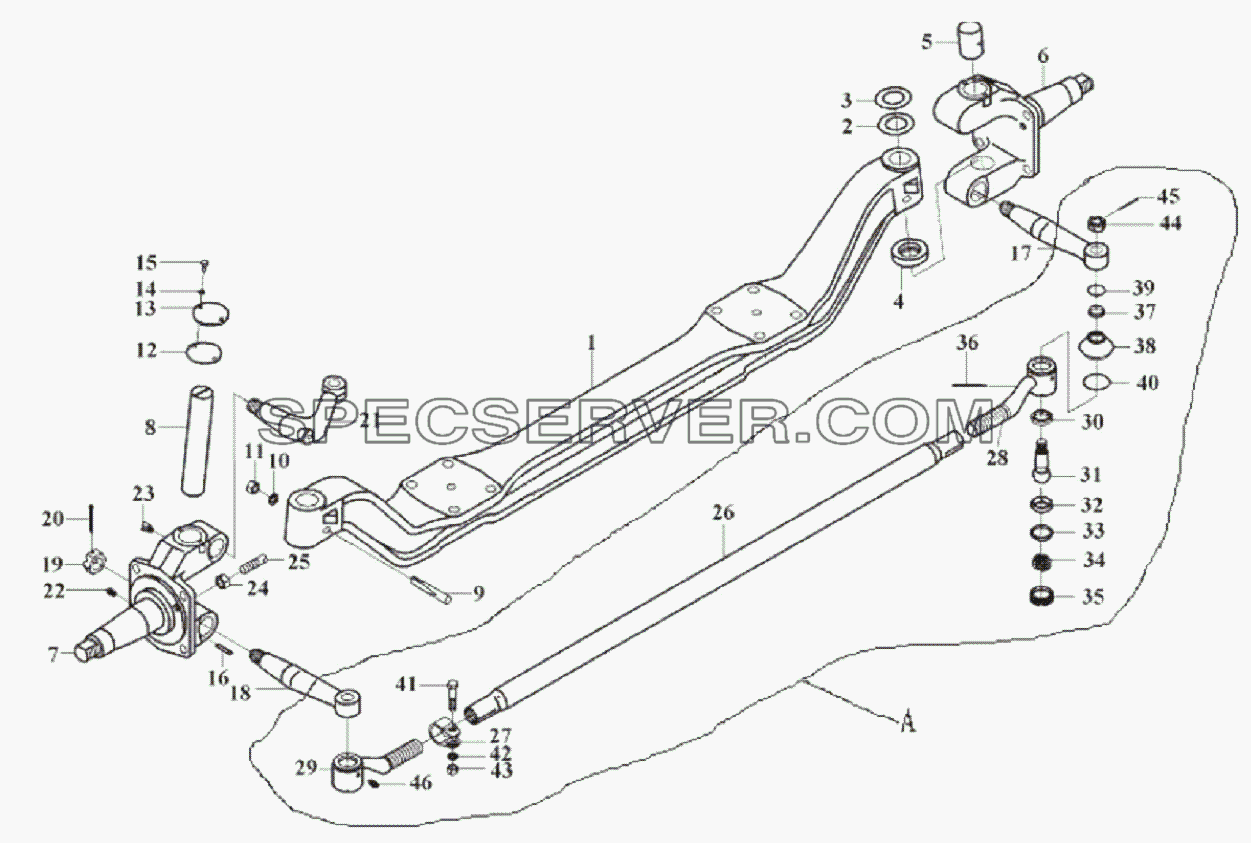

ПЕРЕДНЯЯ ОСЬ И СОЕДИНИТЕЛЬНАЯ РУЛЕВАЯ ТЯГА для Altay-3310 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	2912425-152	Узел амортизатора
-	2912431-152	Фиксированная пластина
-	2912436-228	Соединительная пластина
-	2912437-228	Опорная пластина
-	2912441-5HA1	Установочный штифт
-	2912445-228	сварная гайка
-	2918011-5H	Уравновешивающий вал подвески
-	2918013-5H	и фиксированная пластина
-	2918016-5H	Кронштейн балансировки подвески
-	2918041-5HC1	Держатель листовой рессоры
-	2918042-5HC1	Втулка
-	2918045-5HC1	Держатель с резьбовой заглушкой
-	2918055-5H	Уплотнение
-	2918060-5H	Вспомогательное уплотнение
-	2918065-5H	Контргайка и цилиндрический шип
-	2919170-228	Кронштейн и промежуточный вал
-	2919173-5H(S)	Болт
-	2919175-5H	Крышка давления и установочный штифт
-	305407-F	Пружинная шайба
-	305407-F	Пружинная шайба
-	CQ1511640	Болт
-	CQ61101M	Резьбовая заглушка
-	Q34012	Шайба
-	Q40316	Пружинная шайба
1	2912010-5HB1	Узел задней листовой рессоры
1	2912130-5HB1	Задняя листовая рессора №5 и зажим
1	2912135-5HB1	Задняя листовая рессора №9 и зажим
1	2912201-5HB1	Задняя листовая рессора №1
1	2912202-5HB1	Задняя листовая рессора №2
1	2912203-5HB1	Задняя листовая рессора №3
1	2912204-5HB1	Задняя листовая рессора №4
1	2912206-5HB1	Задняя листовая рессора №5
1	2912207-5HB1	Задняя листовая рессора №6
1	2912208-5HB1	Задняя листовая рессора №7
1	2912209-5HB1	Задняя листовая рессора №8
1	2912211-5HB1	Задняя листовая рессора №9
1	2912212-5HB1	Задняя листовая рессора №10
2	2912131-5H	Зажим задней листовой рессоры №5
3	2912136-5H	Зажим задней листовой рессоры №9
4	2912161-5H	Центральный болт задней листовой
5	CQ34116	Гайка
6	2912171-40	Распорная трубка
7	CQ15010130	Шестигранный болт
8	CQ35010	Гайка
9	2912411-5HB1	Верхняя пластина
10	2912406-5HB1	Гайка
11	2912413-5H	Держатель задней листовой пружины и установочный штифт
12	2912440-5HA1	Держатель кронштейна
13	Q40316	Пружинная шайба
14	CQ1501640	Болт
15	2912435-228	Соединительная пластина и
16	CQ1501255	Болт
17	Q40312	Пружинная шайба
18	2912430-152	Узел амортизатора
19	CQ1501230	Болт
20	CQ34012	Гайка
21	2912439-5H	Ограничивающая пластина, задняя листовая рессора
22	CQ1501645	Болт
23	2918020-5HC1	Уравновешивающий вал подвески
24	CQ1512445	Шестигранный болт
25	Q40324	Пружинная шайба
26	2918015-5H	Кронштейн и установочный штифт
27	CQ1611870T	Шестигранный болт
28	CQ1611885T	Шестигранный болт
29	CQ1511860T	Шестигранный болт
30	Q40318	Пружинная шайба
31	CQ34118T	Гайка
32	2918017-5H	Шайба
33	2918040-5HC1	Узел держателя листовой рессоры.
34	CQ70001	Масленка
35	2918050-5H	Узел уплотнения
36	2918066-5H	Контргайка
37	Q40314	Пружинная шайба
38	CQ1511475T	Болт
39	2918071-5H	Шайба
40	2918072-5H	Крышка
41	Q40308	Пружинная шайба
42	CQ1500816	Болт
43	S2919005-SQ1	Узел передней верхней реактивной штанги
44	S2919010-SQ1	Узел верхней реактивной штанги
45	S2919015-SQ1	Узел нижней реактивной штанги
46	S2919020-SQ1	Узел нижней реактивной штанги
47	S2919025-SQ1	Узел нижней реактивной штанги
48	S2919030-SQ1	Узел правой задней нижней реактивной штанги
49	2919111-5H	Кронштейн
50	CQ34114T	Шестигранная гайка
51	2919161-5H(S)	Шестигранный болт
52	2919162-5H(S)	Шестигранный болт
53	2919171-5H	Кронштейн
54	2919172-228	Промежуточный вал
55	2919177-5H	Левая крышка давления
56	2919178-5H	Правая крышка давления
57	CQ1212080T	Шпилька
58	CQ36120T	Гайка
59	Q40320	Пружинная шайба
60	Q40318	Пружинная шайба
61

№	Номер детали	Наименование запчасти
-	3000010-328	Узел передней оси
-	3003050-8N	Узел поперечной рулевой тяги
-	3003055-8E	Узел левого шарнира
-	3003060-8E	Узел правого шарнира
1	3001011-328	Передняя ось
2	3001042-8N	Регулировочная шайба
3	3001041-8N	Шайба
4	917/45.1 ZSV	Упорный подшипник
5	3001026-8N	Втулка, поворотный кулак
6	3001022-106	Правый поворотный кулак
7	3001021-106	Левый поворотный кулак
8	3001044-8N	Палец с шаровым наконечником, поворотный кулак
9	3001046-12	Конический стопорный штифт
10	Q40314	Пружинная шайба
11	CQ34014	Гайка
12	3001048-8N	Прокладка уплотнения
13	3001047-8N	Верхняя пластина
14	Q40308	Пружинная шайба
15	CQ1500816	Болт
16	Q5510832	Шпонка
17	3001032-8NA1	Правый рычаг поворотного кулака
18	3001031-8NA1	Левый рычаг поворотного кулака
19	CQ38730	Шестигранная гайка
20	Q5006060	Шплинт
21	3001034-8N	Верхний рычаг поворотного кулака
22	CQ70145	Смазочный патрубок
23	CQ70001	Масленка
24	CQ34116	Гайка
25	3001036-01	Стойка
26	3003054-8N	Поперечная рулевая тяга
27	3003056-8E	Обод
28	3003062-8E	Правый шарнир
29	3003061-8E	Левый шарнир
30	3003067-8E	Верхняя шаровая камера
31	3003032-15	Шаровой палец
32	3003066-8E	Нижняя шаровая камера
33	3003079-8E	Ограничительное кольцо пружины
34	3003068-01	Пружина
35	3003069-01	Резьбовая заглушка
36	Q5005080	Шплинт
37	3003074-15	Фиксированная гильза
38	3003071-8E	Крышка уплотнителя
39	3003077-15	Верхняя пружина
40	3003076-8E	Нижняя пружина
41	CQ1501255	Болт
42	Q40312	Пружинная шайба
43	CQ34012	Гайка
44	CQ38720	Гайка
45	CQ5004040	Шплинт
46	CQ70001	Масленка

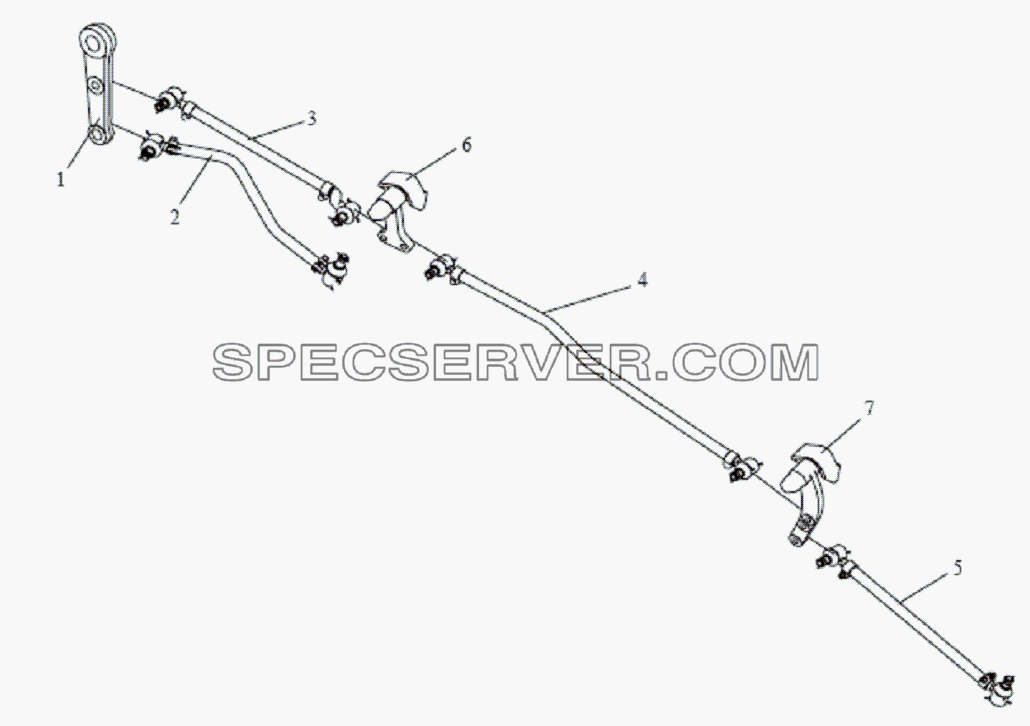

ПРОДОЛЬНАЯ РУЛЕВАЯ ТЯГА для Altay-3310 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	3000001-333	Узел продольной рулевой тяги
1	2S3003041-333	Рулевая сошка
2	2S3003010-333	Передняя продольная рулевая тяга
3	S3003040-333	Узел переходного рычага №1
4	S3003045-333	Узел переходного рычага №2
5	S3003015-333	Узел задней продольной рулевой тяги
6	S3003110-333	Узел кронштейна и средней рулевой сошки №1
7	S3003140-333	Узел кронштейна и средней рулевой сошки №2

содержание .. 15 16 17 18 ..

Рама для Altay-3310 (список запасных частей)

ПЕРЕДНЯЯ ПОДВЕСКА (ОСЬ №1) для Altay-3310 (список запасных частей)

ПЕРЕДНЯЯ ПОДВЕСКА (ОСЬ №2) для Altay-3310 (список запасных частей)

ЗАДНЯЯ ПОДВЕСКА для Altay-3310 (список запасных частей)

ПЕРЕДНЯЯ ОСЬ И СОЕДИНИТЕЛЬНАЯ РУЛЕВАЯ ТЯГА для Altay-3310 (список запасных частей)

ПРОДОЛЬНАЯ РУЛЕВАЯ ТЯГА для Altay-3310 (список запасных частей)
