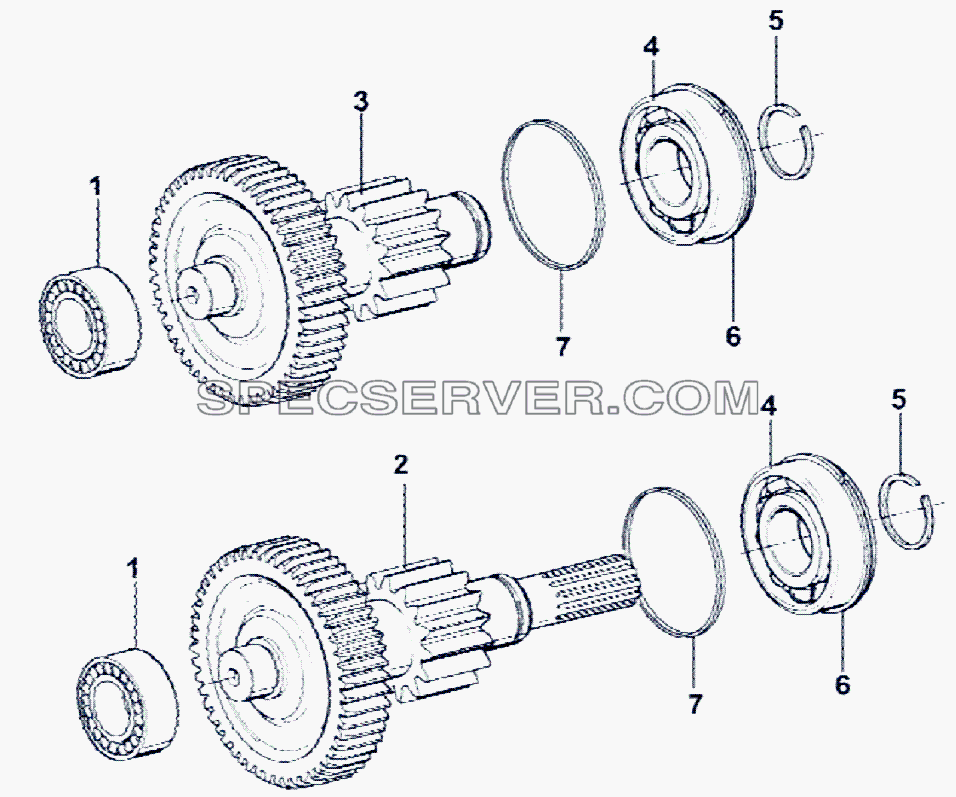

Запчасти: Промежуточные валы вспомогательной коробки передач для Altay-3310

Промежуточные валы вспомогательной коробки передач для Altay-3310 (список запасных частей)

Промежуточные валы вспомогательной коробки передач для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 42307E Подшипник
2 A-5119 Удлиненный промежуточный вал делителя
3 A-C09019 Промежуточный вал делителя
4 192310E Подшипник
5 16723 Стопорное кольцо
6 C01020 Стопорное кольцо
7 17384 Шайба

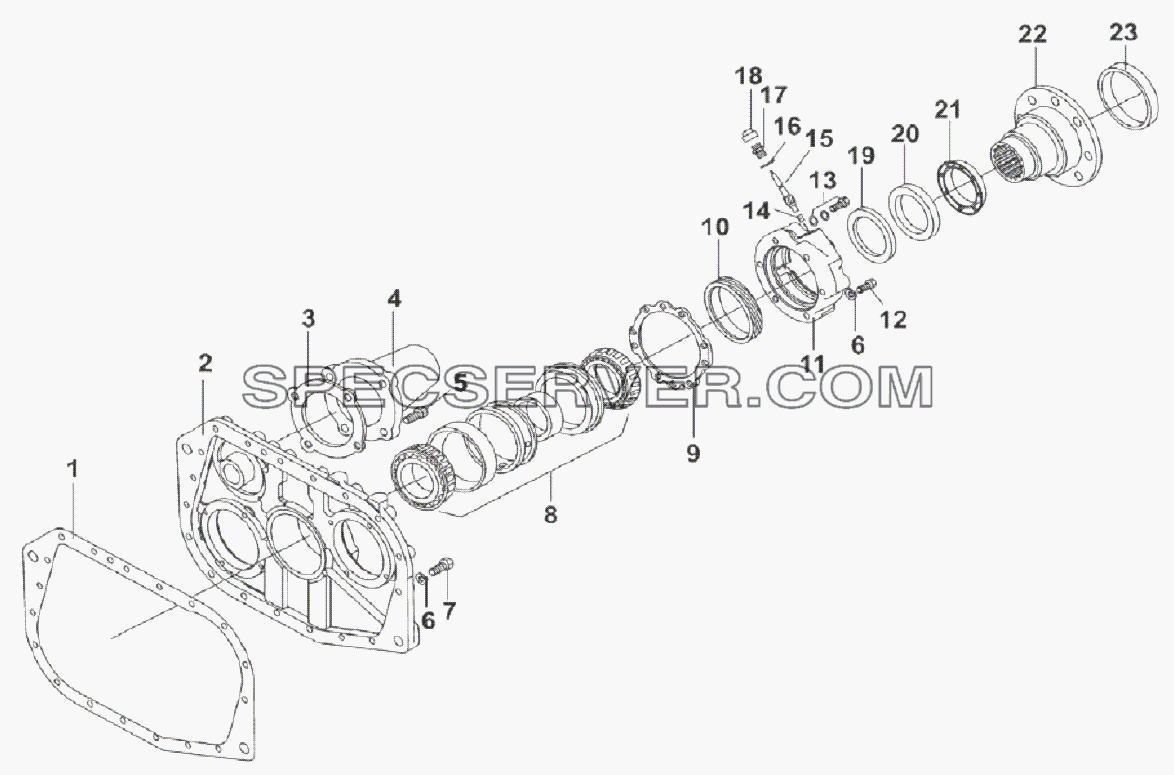

Запчасти: Сборка задней крышки для Altay-3310

Сборка задней крышки для Altay-3310 (список запасных частей)

Сборка задней крышки для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 14335 Прокладка
2 F99975 Кожух
3 17352 Прокладка
4 17376 Крышка
5 A-C09008 Болт
6 GB93-76 Пружинная шайба
7 GB21-76 Болт
8 717813 Блок подшипников в сборе
9 15532 Прокладка
10 F91054 Ведущая шестерня спидометра
11 F99967 Крышка
12 GB21-76 Болт
13 A-C09009 Болт в сборе
14 7992 Фиксатор
15 F91055 Ведомая шестерня спидометра
16 F96005 Прокладка
17 F93060 Сборка соединения для спидометра
18 X11412 Втулка спидометра
19 19109 Сальник
20 C01032 Сальник
21 F96119 Пыльник
22 F99902 Фланцевая пластина
23 Z25516 Установочное кольцо

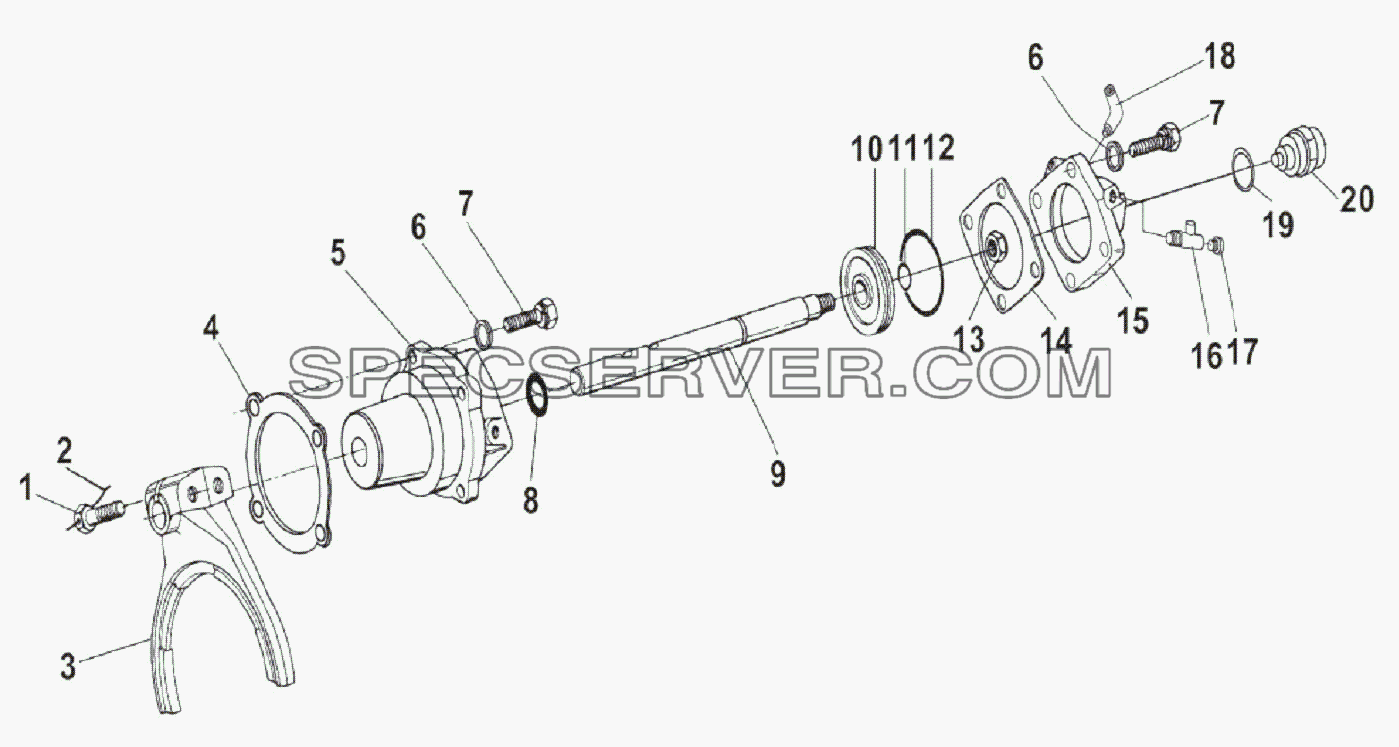

Запчасти: Цилиндр вспомогательной коробки передач для Altay-3310

Цилиндр вспомогательной коробки передач для Altay-3310 (список запасных частей)

Цилиндр вспомогательной коробки передач для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 GB25-76 Болт
2 1819 Проволока
3 16775 Вилка
4 14347 Прокладка
5 16778 Цилиндр
6 GB93-76 Пружинная шайба
7 GB21-76 Болт
8 14765 Резиновое уплотнительное кольцо круглого сечения
9 16993 Вал
10 14341 Поршень
11 14345 Резиновое уплотнительное кольцо круглого сечения
12 14344 Резиновое уплотнительное кольцо круглого сечения
13 GB890-80 Гайка
14 14349 Прокладка
15 F99857 Крышка цилиндра
16 C03052 Coeдинeниe T-oбpaзнoй тpyбы NPT1/8
17 Q618B01 Резьбовая заглушка
18 12880 Штуцер
19 X11511 Медная шайба
20 791.00.71.0069 Мембранный переключатель

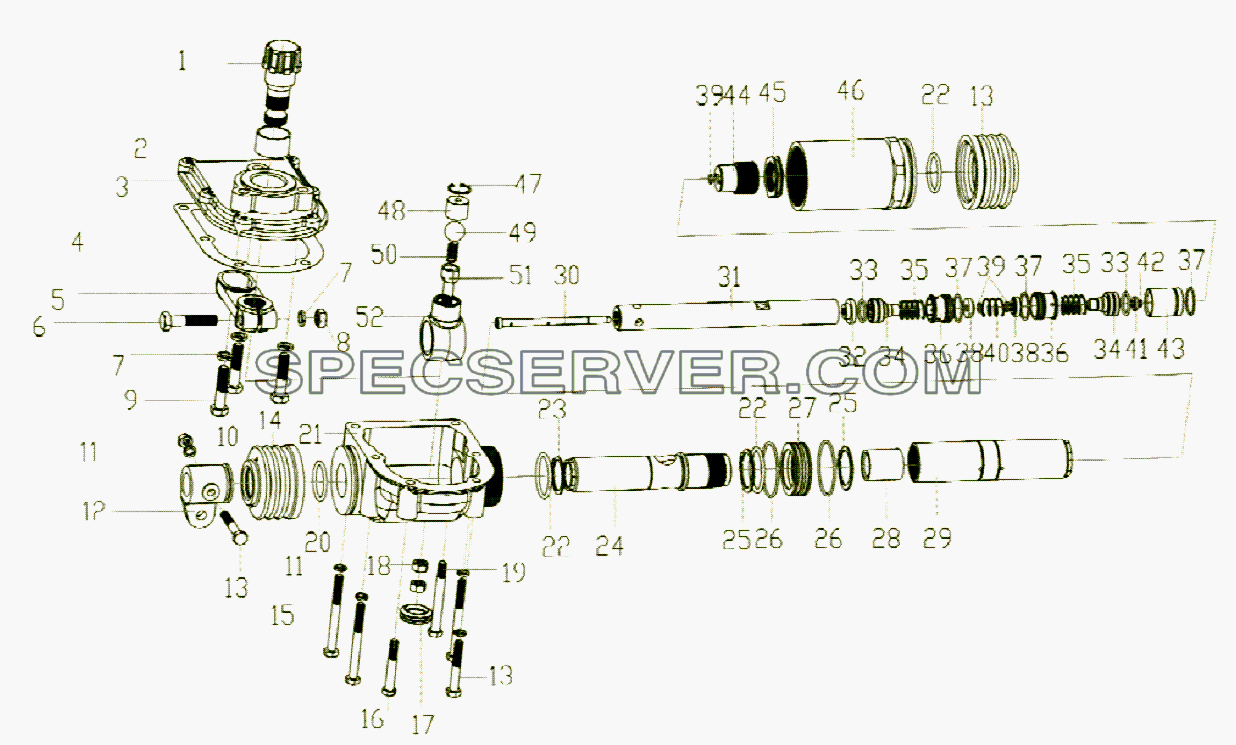

Запчасти: Усилитель для переключения передач для Altay-3310

Усилитель для переключения передач для Altay-3310 (список запасных частей)

Усилитель для переключения передач для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 ZHLQ-1703023-1 Шарнир рычага переключения передач
2 F91345 Втулка
3 ZHLQ-1703025-3 Конечная заглушка
4 ZHLQ-1703024 Уплотнение
5 ZHLQ-1703022 Качающийся рычаг
6 Q151B1050 Шестигранный болт
7 Q40310 Пружинная шайба
8 Q34110 Шестигранная гайка
9 Q150B1045 Шестигранный болт
10 Q34008 Шестигранная гайка
11 Q40308 Пружинная шайба
12 ZHLQ-1703049 Шарнир
13 Q150B0855 Шестигранный болт
14 ZHLQ-1703020 Пыленепроницаемая крышка
15 Q150B0883 Шестигранный болт
16 ZHLQ-1703013 Болт
17 ZHLQ-1703018 Резиновая заглушка
18 ZHLQ-1703046 Гайка
19 ZHLQ-1703026 Болт
20 ZHLQ-1703036 Кольцевое уплотнение
21 ZHLQ-1703011-1 Корпус усилителя
22 ZHLQ-1703034 Кольцевое уплотнение
23 Q43134 Пружинное стопорное кольцо
24 ZHLQ-1703014 Шатун поршня
25 Q43140 Пружинное стопорное кольцо
26 ZHLQ-1703047 Кольцевое уплотнение
27 ZHLQ-1703016 Поршень
28 ZHLQ-1703050 Втулка
29 ZHLQ-1703017 Шток поршня
30 ZHLQ-1703027 Труба воздухозаборника
31 ZHLQ-1703042 Продольная тяга
32 ZHLQ-1703043 Заглушка
33 ZHLQ-1703031 Кольцевое уплотнение
34 ZHLQ-1703032 Клапан
35 ZHLQ-1703040 Пружина
36 ZHLQ-1703037 Клапан
37 ZHLQ-1703035 Кольцевое уплотнение
38 ZHLQ-1703038 Горловина
39 ZHLQ-1703028 Кольцевое уплотнение
40 ZHLQ-1703039 Пружина клапана
41 ZHLQ-1703030 Шайба
42 Q43207 Проволочное разделительное кольцо
43 ZHLQ-1703029 Ограничительная гильза
44 ZHLQ-1703021 Резьбовая заглушка
45 ZHLQ-1703019 Гайка
46 ZHLQ-1703015 Цилиндр
47 Q43022 Болт
48 ZHLQ-1703044 Плунжер пружины
49 GB308-89 Стальной шарик
50 ZHLQ-1703045 Возвратная пружина
51 ZHLQ-1703048 Установочный винт
52 ZHLQ-1703012 Блок переключения

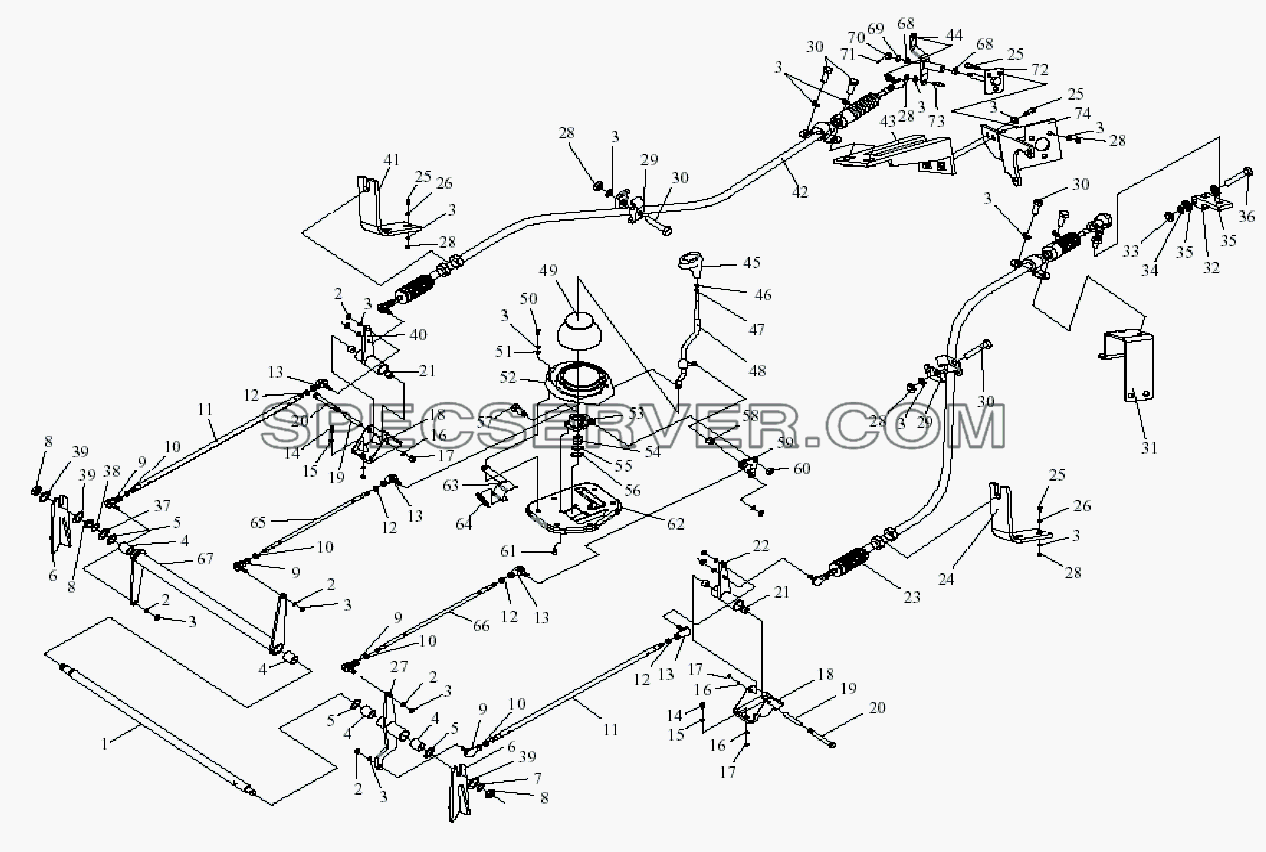

Механизм управления трансмиссией для Altay-3310 (список запасных частей)

Механизм управления трансмиссией для Altay-3310 (список запасных частей)

Механизм управления трансмиссией для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1703120-301 Узел продольной тяги №2
- 1703125-240 Узел среднего кронштейна
- 1703140-240 Узел среднего кронштейна
- S1703125HSQ4 Узел переходного кронштейна
1 1703110-240 Передний поддерживающий шток
2 CQ34110 Гайка
3 Q40310 Пружинная шайба
4 1703099-1H Вставка
5 1703116-1H Шайба
6 1703070-240 Передний кронштейн
7 Q40320 Пружинная шайба
8 CQ35120 Гайка
9 1703190-13 Левый шарнир и противопылевая крышка
10 1703162-13 Шестигранная гайка
11 1703121-301 Продольная тяга №2
12 CQ35110 Шестигранная гайка
13 1703180-13 Правый шарнир и противопылевая крышка
14 CQ1501225 Болт
15 Q40112 Пружинная шайба
16 Q40312 Пружинная шайба
17 CQ34012 Гайка
18 1703126-240 Средний кронштейн
19 1703152-1H Муфта
20 CQ16012100 Болт
21 1703033-4LB1 Втулка
22 1703135-240 Узел рычага переключения передач.
23 S1703180A102X Сборка кабеля переключения передач
24 1703181-318 Передний кронштейн
25 CQ1501030 Болт
26 Q40110 Шайба
27 1703105-240 Узел рычага выбора передней шестерни
28 CQ34010 Гайка
29 3508115-Q3 Одинарный зажим для трубки
30 CQ1501020 Шестигранный болт
31 2S1703185DSQ4 Узел заднего кронштейна
32 S1703216-301 Рычаг выбора передач
33 CQ34008 Гайка
34 Q40308 Пружинная шайба
35 Q40208 Шайба
36 CQ1500845 Болт
37 1703118-1H Шайба
38 Q43128 Пружинная шайба
39 Q40120 Плоская шайба
40 1703150-240 Узел рычага выбора средней шестерни
41 1703186-318 Задний кронштейн кабеля переключения
42 S1703200A102X Узел кабеля переключения передач
43 1703190-SQ4 Кронштейн
44 1703140HSQ4 Рычаг средней шестерни
45 S1703040-102X Ручка
46 CQ35118 Гайка
47 1703027B240 Уплотнительная втулка
48 1703020-240 Рычаг управления коробкой передач
49 1703068-240 Верхняя пылезащитная крышка
50 CQ1501025 Болт
51 Q40110 Шайба
52 1703025-240 Нижняя пылезащитная крышка
53 1703030-240 Держатель стержня управления
54 1703041-240 Втулка
55 1703043-240 Уплотнение
56 1703044-240 Уплотнение
57 1703056-240 Штифт
58 1703046-240 Втулка
59 1703050-240 Узел рычага.
60 CQ32912 Шестигранная нейлоновая контргайка
61 CQ1840816 Фланцевый шестигранный болт
62 1703060-240 Узел кронштейна
63 1703067-240 Кронштейн пружины
64 1703066-240 Пружина
65 1703075-240 Продольная тяга для переключения ЗК №1
66 1703080-240 Продольная тяга для выбора ЗК №1
67 1703095-240 Рычаг переключения передней шестерни
68 1703033-4LB1 Втулка
69 Q40210 Шайба
70 CQ38110 Шестигранная гайка
71 Q5002525 Шплинт
72 1703130-SQ4 Узел фланец и шток
73 2S1703143-SQ4 Шток переключения
74 2S1703120HSQ4 Кронштейн

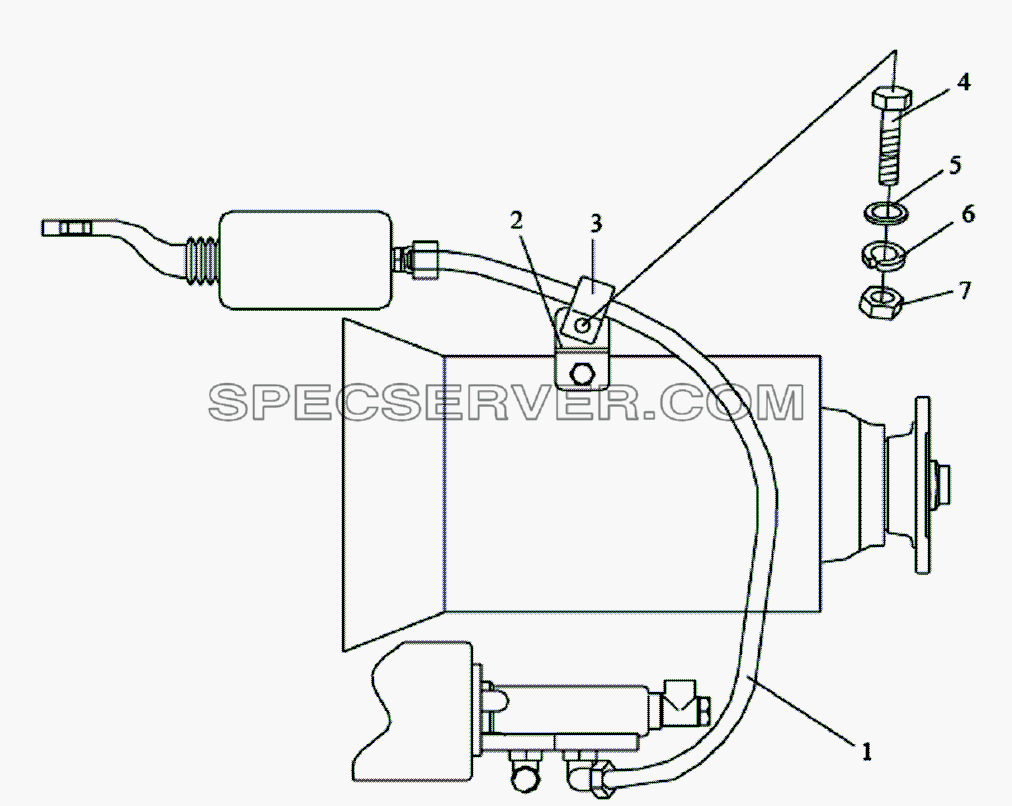

Проводка для управления коробкой передач для Altay-3310 (список запасных частей)

Проводка для управления коробкой передач для Altay-3310 (список запасных частей)

Проводка для управления коробкой передач для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 2S1703260-SQ4 Воздуховод
2 1703261-SQ4 Кронштейн
3 3506263-50 Одинарный зажим для трубы
4 CQ1500835 Болт
5 Q40108 Шайба
6 Q40308 Пружинная шайба
7 CQ34008 Гайка
