Запчасти: Промежуточный вал заднего хода для Altay-3310

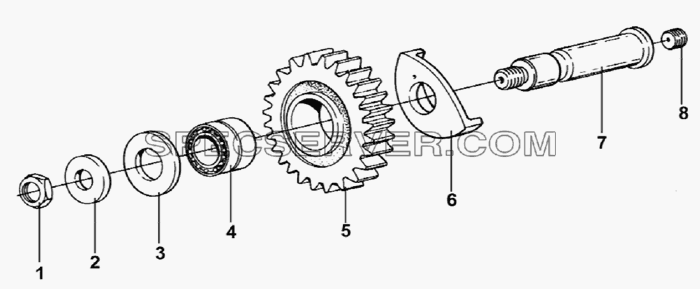

Промежуточный вал заднего хода для Altay-3310 (список запасных частей)

Промежуточный вал заднего хода для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 GB890-80 Гайка
2 14283 Шайба
3 14282 Стопорное кольцо
4 14287 Игольчатый подшипник
5 JS135-1701083 ЗК холостого заднего хода
6 16403 Чашеобразная шайба
7 16405 Промежуточный вал передачи заднего хода
8 GB73-85 Винт
Запчасти: Сборка верхней крышки для Altay-3310

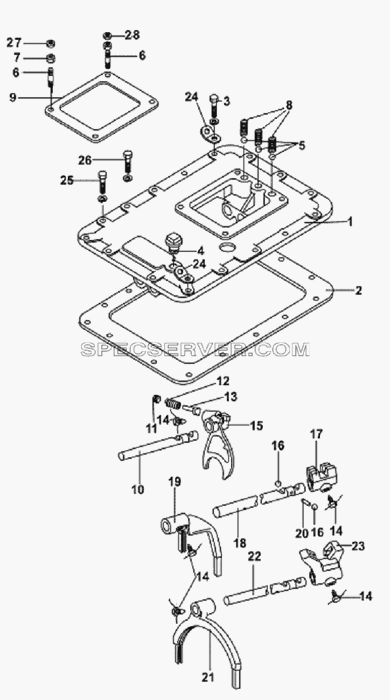

Сборка верхней крышки для Altay-3310 (список запасных частей)

Сборка верхней крышки для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- GB93-87 Пружинная шайба
- GB93-87 Пружинная шайба
- GB93-87 Пружинная шайба
- Q40310 Пружинная шайба
1 JS130T-1702015 Верхняя крышка
2 14918 Прокладка верхней крышки
3 GB5782-86 Болт
4 Q614B10 Резьбовая заглушка
5 GB308-89 Стальной шарик
6 11066 Шпилька
7 X-1-603 Шестигранная гайка
8 F96084 Пружина
9 1642 Прокладка
10 JS150T-1702064-2 Стержень вилки, нижняя-задняя
11 8968 Гайка
12 8774-3 Пружина, блокировка ЗХ
13 F99671 Болт
14 3220 Винт
15 JS150T-1702054 Вилка переключения, нижняя-задняя
16 GB308-89 Стальной шарик
17 JS150T-1702052 Направляющие 1/2 и 5/6
18 JS150T-1702065-2 Стержень вилки, ЗК №2
19 JS150T-1702055 Вилка переключения
20 1634 Фиксатор
21 JS150T-1702056 Вилка переключения, ЗК №3 и 4
22 JS150T-1702066-2 Стержень вилки, ЗК №3 и 4
23 F99589 Направляющий сухарь 3/4 и 7/8 передач
24 20815 Гнутая подъёмная пластина
25 GB5782-86 Болт
26 GB27-88 Бoлт M10x32
27 Q351B10 Шестигранная гайка
28 Q361B10 I-oбpaзнaя шecтигpaннaя гaйka
Запчасти: Механизм управления для Altay-3310

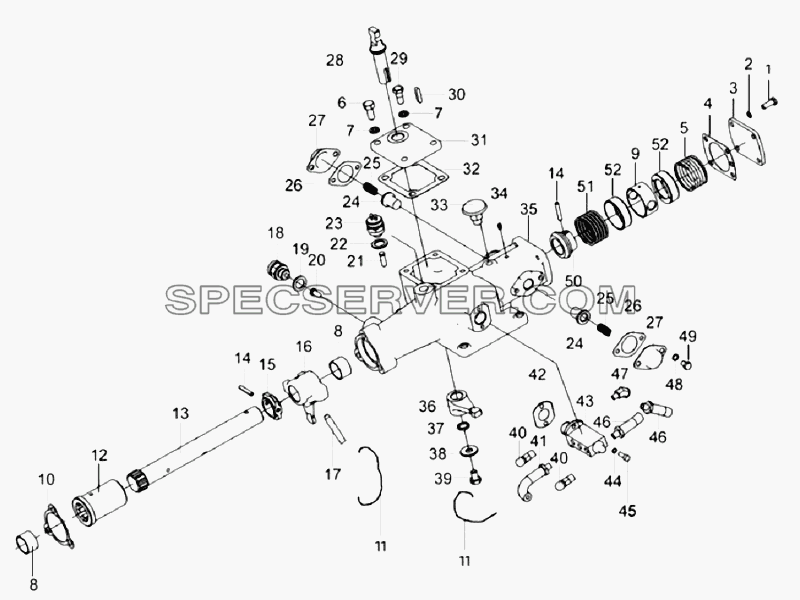

Механизм управления для Altay-3310 (список запасных частей)

Механизм управления для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 GB21-76 Болт
2 GB93-76 Пружинная шайба
3 F99666 Торцевая крышка
4 F99672 Прокладка
5 F99983 Нажимная пружина
6 Q150B1025 Болт
7 Q40310 Пружинная шайба
8 F91345 Втулка
9 F99674 Втулка разделительная
10 C03034-1 Уплотнитель перегородки бака
11 1819 Проволока
12 C03031-1 Втулка
13 F99679-8 Поперечный рычаг переключения
14 GB879-76 Штифт
15 F99681 Блок управления переключателя передачи заднего хода
16 F99585-1 Вилка
17 C03030 Штифт
18 99012710041 Включатель направления
19 Q72318T5 Уплотнительная шайба
20 F99702-1 Штифт переключателя нейтрального положения
21 15899 Штифт переключателя
22 C03015 Уплотнительная прокладка
23 79100710068 Включатель нейтрали
24 F99670 Палец
25 F96037-2 Пружина
26 F96140 Прокладка
27 F96141 Крышка нажимной пружины
28 C03038-7 Соединение для рычага переключения передач
29 C03040-1 Винт
30 Q5510628 Шпонка
31 C03036-1 Крышка окна
32 C03037-1 Прокладка окна
33 15276 Вентиляционная пробка
34 C03004 Стопорный винт
35 F96194-6 Корпус механизма управления
36 C03035-1 Вилка выбора передачи
37 HG4-333-66 Резиновое уплотнительное кольцо круглого сечения
38 C03039-1 Шайба
39 Q170B1016 Болт
40 7935 Вентиляционная заглушка
41 55521 Воздуховод
42 F91353 Прокладка
43 F99660 Блок переключения передач
44 GB93-76 Пружинная шайба
45 GB70-76 Bнyтpeнний шecтигpaнный винт M6x18
46 55506 Агрегат воздушной трубки
47 12880 Штуцер
48 GB859-76 Пружинная шайба 8
49 GB21-76 Болт
50 F99675 Втулка разделительная
51 F99983 Нажимная пружина
52 F99673 Чашка пружины

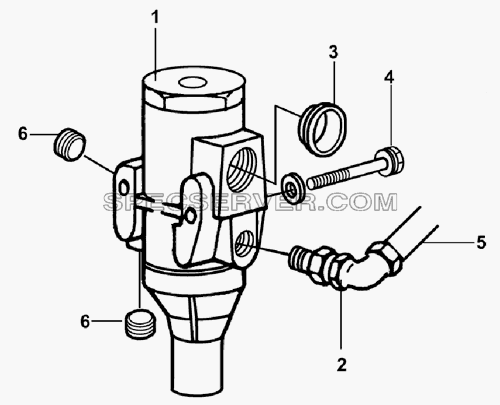

Регулятор воздушного фильтра для Altay-3310 (список запасных частей)

Регулятор воздушного фильтра для Altay-3310 (список запасных частей)

Регулятор воздушного фильтра для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 A-4740 Регулятор давления
2 12845 Штуцер
3 54015 Чашеобразная заглушка
4 GB5782-86 Болт
5 GB93-87 Пружинная шайба
6 55518 Воздушная труба
7 Q618B01 Резьбовая заглушка

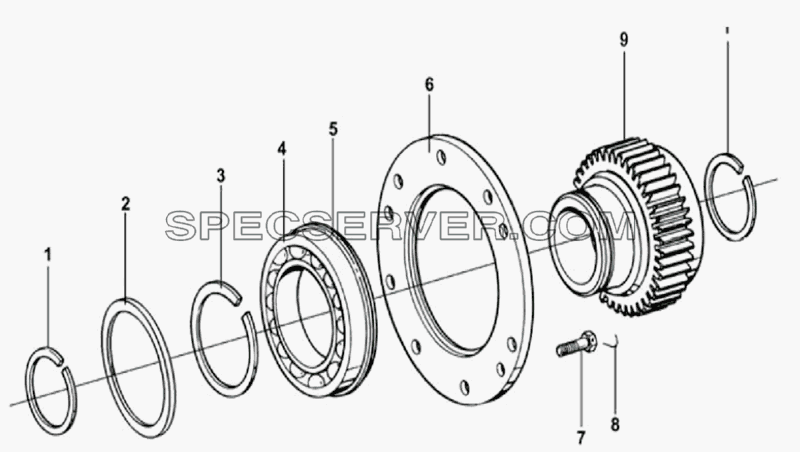

Ведущая шестарня вспомогательной коробки передач для Altay-3310 (список запасных частей)

Ведущая шестарня вспомогательной коробки передач для Altay-3310 (список запасных частей)

Ведущая шестарня вспомогательной коробки передач для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 16763 Стопорное кольцо
2 C01033 Фиксированное кольцо
3 16628 Стопорное кольцо
4 50118 Подшипник
5 C01019 Упорное кольцо
6 16138 Установочный лимб подшипника
7 GB25-76 Болт
8 1819 Проволока
9 18869 Приводная шестерня делителя

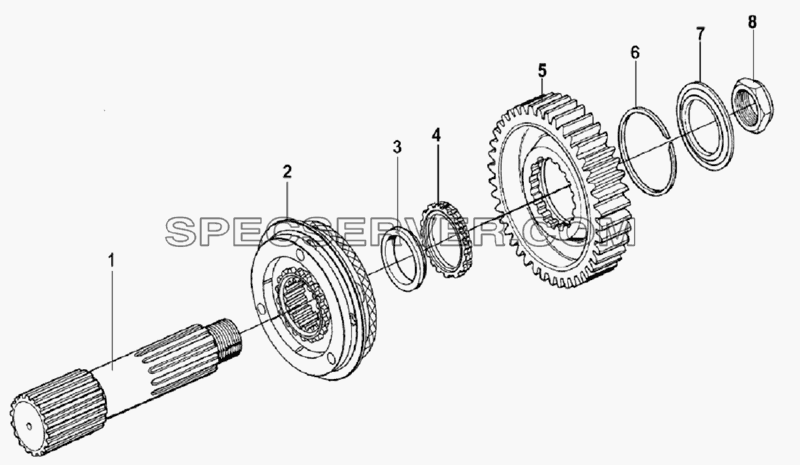

Основной вал вспомогательной коробки передач для Altay-3310 (список запасных частей)

Основной вал вспомогательной коробки передач для Altay-3310 (список запасных частей)

Основной вал вспомогательной коробки передач для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 F99882 Главный вал делителя
2 A-C09005 Синхронизатор
3 14332 Шайба
4 14331 Прокладка
5 19726 Шестерня
6 14327 Стопорное кольцо
7 19466 Шайба
8 F96006 Гайка
