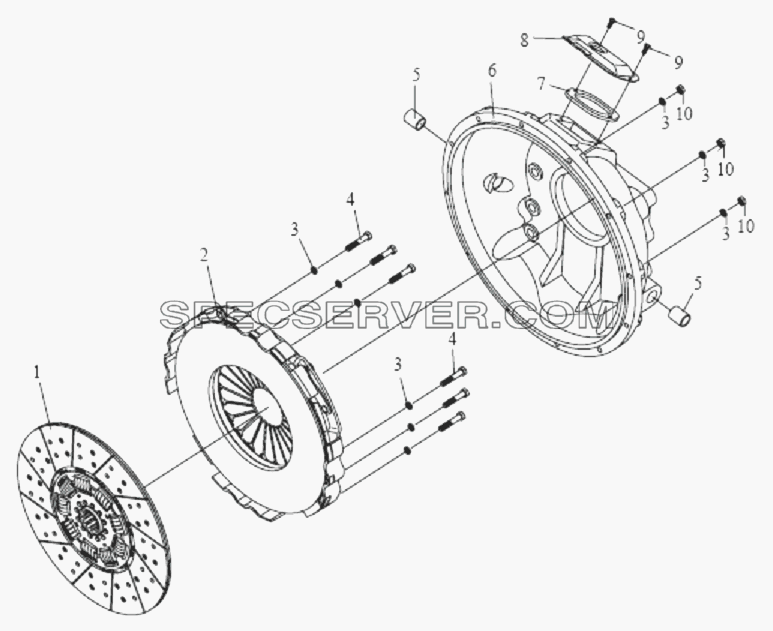

Запчасти: Сцепление для Altay-3310

Сцепление для Altay-3310 (список запасных частей)

Сцепление для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 S1601210-C3 Ведомый диск
2 S1601310-C3 Нажимной диск сцепления
3 Q40310 Пружинная шайба
4 CQ1501060T Болт
5 1601012-12 Втулка
6 1601011-271 Корпус сцепления
7 1601041-11 Сальник уплотнения крышки
8 1601040-11 Крышка
9 CQ1500616 Болт крышки
10 CQ34110 Гайка

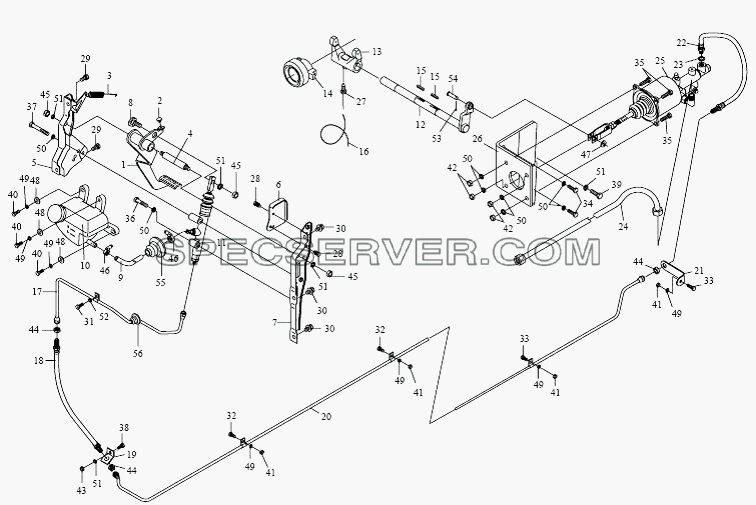

Запчасти: Механизм управления сцеплением для Altay-3310

Механизм управления сцеплением для Altay-3310 (список запасных частей)

Механизм управления сцеплением для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1602037-50 Гильза педали сцепления
- 3754030A8E Переключатель
1 1602015-1H Педаль и втулка сцепления
2 1602038-50 Верхний ограничитель
3 1602039-1H Возвратная пружина
4 1602041-50 Вал педали сцепления
5 1602045E5H Опора педали сцепления
6 1602070-240 Деталь левого кронштейна
7 1602085E5H Правая опора педали сцепления
8 1602091-50 Винт
9 1602096-240 Шланг основного цилиндра
10 1602100-240 Деталь маслоуловителя
11 1602110-271 Основной цилиндр сцепления
12 1602125-271 Шток и рычаг вилки расцепления
13 1602121-5H Вилка расцепления
14 16021300A169 Подшипник расцепления
15 Q5510622 Шпонка
16 Q50510250 Стальной провод
17 1602210-300 Передний маслопровод
18 1602215-317 Передний шланг сцепления
19 1602218-240 Кронштейн крепления переднего шланга
20 S1602225-168X Задний маслопровод сцепления
21 1602233-271 Кронштейн крепления заднего шланга
22 1602235-271 Задний шланг сцепления
23 1602242-91 Сальник уплотнителя
24 S1602260-168X Воздуховод
25 S1602300A66X Усилитель сцепления
26 S1602310A66X Кронштейн усилителя
27 1702124-11 Винт
28 CQ1420816 Болт
29 CQ1421020 Болт
30 CQ1461020 Болт
31 CQ1500816 Болт
32 CQ1500820 Болт
33 CQ1500825 Болт
34 CQ1501025 Болт
35 CQ1501035 Болт
36 CQ1501045 Болт
37 CQ1501065 Болт
38 CQ1501220 Болт
39 CQ1501225 Болт
40 CQ1740816 Болт
41 CQ34008 Гайка
42 CQ34010 Гайка
43 CQ34012 Гайка
44 CQ34112 Гайка
45 CQ35312 Гайка
46 CQ67616 Хомут
47 Q40112 Пружинная шайба
48 Q40208 Шайба
49 Q40308 Пружинная шайба
50 Q40310 Пружинная шайба
51 Q40312 Пружинная шайба
52 Q40408 Пружинная шайба
53 QQ5004025 Шплинт
54 Q5101232 Плоский штифт
55 1602097B109 Уплотнительный колпачок
56 1 602213-271 Уплотнительный колпачок

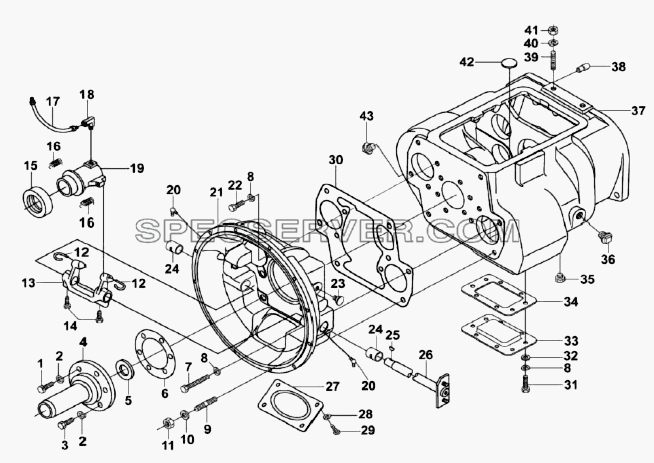

Запчасти: Картер сцепления и коробки передач для Altay-3310

Картер сцепления и коробки передач для Altay-3310 (список запасных частей)

Картер сцепления и коробки передач для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 Q1701032 Болт
2 GB93-76 Пружинная шайба
3 GB21-76 Болт
4 F91409 Крышка подшипника
5 F91410 Уплотнение крышки подшипника
6 14311 Прокладка крышки подшипника первичного вала
7 GB21-76 Болт
8 GB93-76 Пружинная шайба
9 C01056 Шпилька
10 GB95-76 Шайба
11 GB889-80 Контргайка
12 9293 Возвратная пружина
13 12817 Вилка расцепления
14 X-7-603 Шестигранный болт
15 996914 Подшипник расцепления
16 4425 Пружина
17 51016 Маслопровод
18 12880 Штуцер
19 C04002 Крышка подшипника расцепления
20 Q701B45 Смазочный патрубок
21 15410 Картер сцепления
22 GB21-76 Болт
23 GB1154-79A-6 Macлoyлoвитeль M10x1
24 8677 Втулка штока вилки сцепления
25 X-6-11 Сегментная шпонка
26 A-C04009 Шток вилки расцепления
27 1565 Заглушка
28 GB93-76 Пружинная шайба
29 GB21-76 Болт
30 20822 Прокладка картера сцепления
31 GB21-76 Болт
32 GB97.1-85-12-140HV Обычная шайба 12
33 16596 Прокладка
34 16929 Крышка
35 Q614B06 Заглушка
36 Q614B12 Заглушка
37 18686 Картер коробки передач
38 14334 Стопорная шпилька
39 Q1231630 Шпонка
40 GB93-76 Пружинная шайба
41 GB52-76 Шecтигpaннaя гaйka M16x1.5
42 14373 Заглушка
43 Q61304 Заглушка

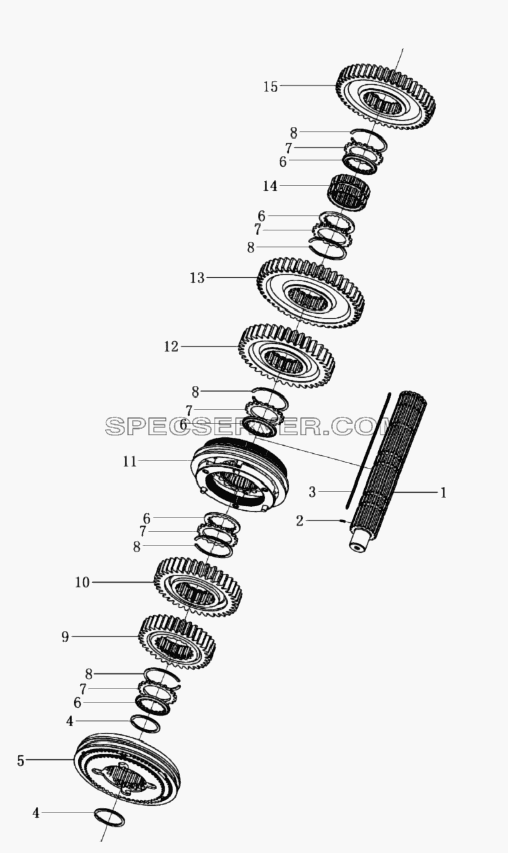

Выходной вал для Altay-3310 (список запасных частей)

Выходной вал для Altay-3310 (список запасных частей)

Выходной вал для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 JS150T-1701105 Выходной вал
2 GB879-86 Штифт
3 17109 Шплинт
4 16763 Стопорное кольцо
5 JS150T-1701150 Синхронизатор ЗК №3 и №4
6 18701 Прокладка
7 14749 Промежуточное кольцо
8 14750 Стопорное кольцо
9 JS135T-170113 ЗК №3 выходного вала
10 JS135T-1701112 ЗК №2 выходного вала
11 JS150T-1701140 Синхронизатор ЗК №1 и №2
12 JS135T-1701111 ЗК №1 выходного вала
13 JS135T-1701110 ЗК низшей передачи
14 JS150T-1701108 Выдвижная гильза, задний ход
15 JS135T-1701109 ЗК заднего хода выходного вала

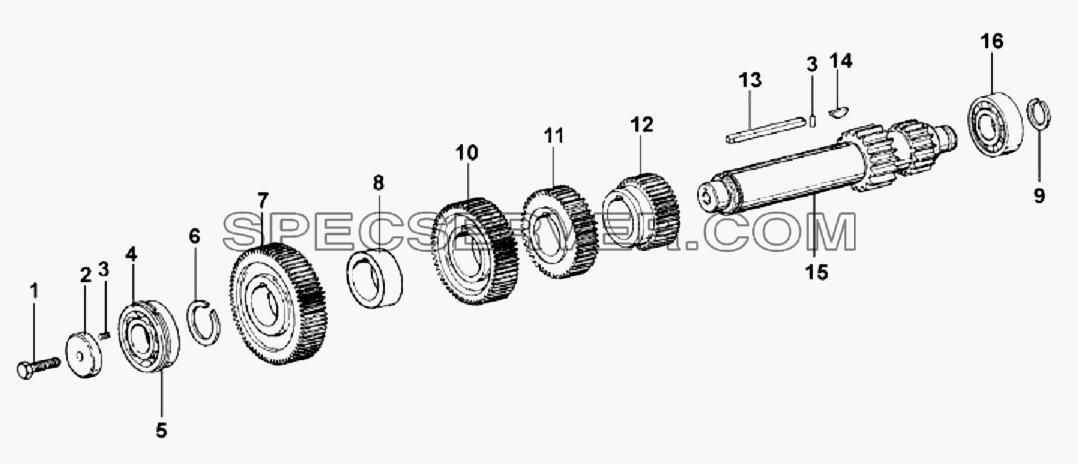

Промежуточные валы для Altay-3310 (список запасных частей)

Промежуточные валы для Altay-3310 (список запасных частей)

Промежуточные валы для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 GB5785-86 Болт
2 19668 Переднее кольцо промежуточного вала
3 GB879-86 Штифт
4 370309Y Подшипник
5 C01021 Стопорное кольцо
6 19198 Стопорное кольцо промежуточного вала
7 JS135T-1701054 Ведущее ЗК промежуточного вала
8 JS150T-1701055 Прокладка
9 14317 Стопорное кольцо
10 JS135T-1701051 ЗК №3 промежуточного вала
11 JS135T-1701050 ЗК №2 промежуточного вала
12 JS135T-1701049 ЗК №1 промежуточного вала
13 19673 Шплинт промежуточного вала
14 X-6-E Шпонка
15 JS135T-1701048 Промежуточный вал
16 102308E Подшипник

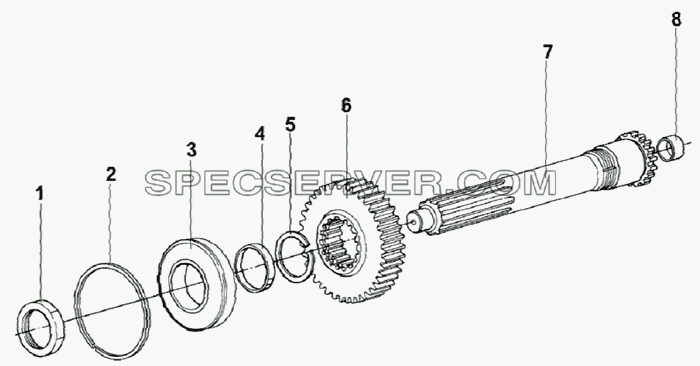

Входной вал для Altay-3310 (список запасных частей)

Входной вал для Altay-3310 (список запасных частей)

Входной вал для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 8858 Гайка входного вала
2 C01020 Стопорное кольцо
3 150212K Подшипник
4 16463 Прокладка перегородки шестерни
5 14750 Стопорное кольцо
6 JS135T-1701030 Зубчатое колесо
7 19694 Входной вал
8 16566 Направляющая втулка
