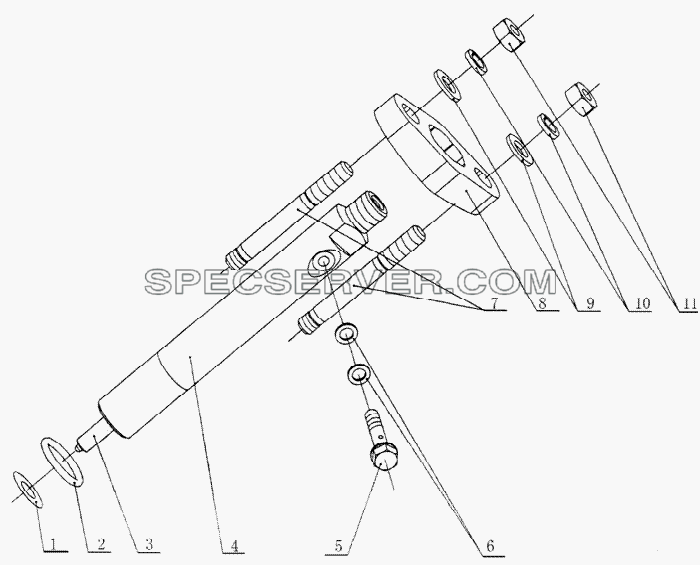

№		Номер детали	Наименование запчасти
1		6105QA-1112013	Шайба топливного инжектора
2		GB3452.1-30002000	Уплотнительное кольцо 20хЗ
3		M3000-1112150	Пара насадок для точности
4		M3000-1112100	Механизм топливного инжектора
5		M3400-1112003	Болт
6		M3400-1112002	Кольцо
7		Q1201060TF2	Бoлт M10x60
8		M3000-1112005C	Соединительная пластина
9		Q40110	Шайба
10		Q40310	Пружинная шайба
11		Q340B10	Гайка М10

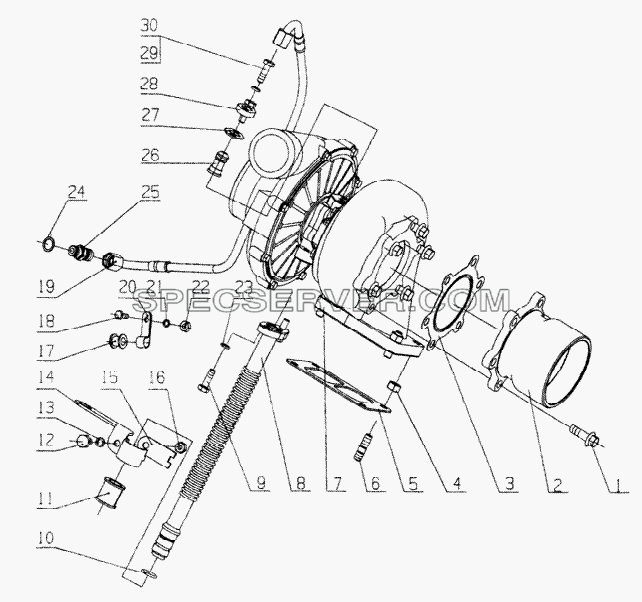

М3000-1118000 Сборка турбокомпрессора для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1841025	Болт
2		M3000-1118005	Муфта трубки выпускного отверстия турбины
3		M3000-1118003	Сальник выпускного отверстия турбины
4		M3000-1008206	Гайка
5		M3000-1118002A	Сальник турбокомпрессора
6		M3000-1118001	Штифт
7		M3000-1118100A	Турбокомпрессор
8		M3000-1118340C	Обратный масляный топливопровод турбокомпрессора
9		Q150B0825TF2	Болт М8х25
10		GB3452.1-26501 700	Уплoтнитeльнoe koльцo 17x2.65
11		G0100-1118081	Защитная муфта
12		Q150B0816	Болт М8х16
13		Q40308	Пружинная шайба
14		M3000-1118362	Зажим
15		J3200-1118364	Зубчатая шпонка
16		Q340B08	Гайка М8
17		M3000-11188251	Зажим защитной муфты
18		Q150B0616	Болт
19		M3000-1118240	Шланг подачи масла в турбокомпрессор
20		M3000-1118252	Зажим
21		Q40306	Пружинная шайба
22		Q340B06	Гайка М6
23		Q40308	Пружинная шайба
24		Q/YC901-3C14	Кольцо 14
25		M3000-1118202	Гайка муфты шланга подачи масла
26		475D-1118021	Гайка муфты механизма подачи масла турбокомпрессора
27		150-1118031A	Кольцо
28		475D-1118022	Фланцевая прессующая пластина
29		Q40308	Пружинная шайба
30		Q150B0825TF2	Болт М8х25

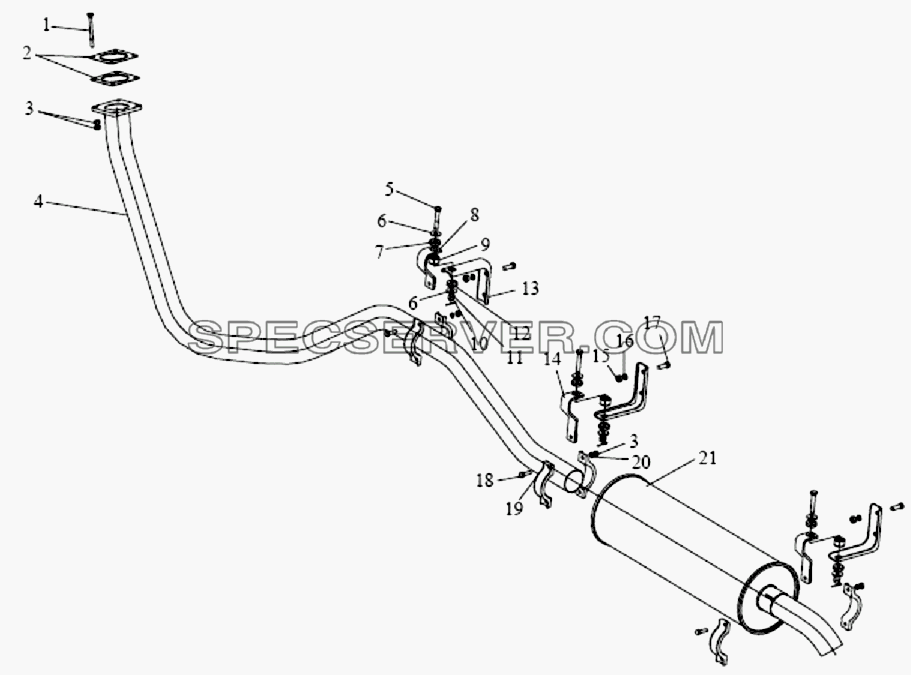

Система выпуска для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ15010110	Шестигранный болт
2		1203025-252	Сальник уплотнения
3		CQ34010	Гайка
4		S1203010-168X	Впускная труба глушителя
5		CQ1771270	Болт
6		Q40212	Шайба
7		1203028-06	Амортизационный блок
8		S1203050-108X	Подвесной кронштейн глушителя
9		1203027-10	Амортизатор глушителя
10		Q5003030	Штифт
11		CQ38112	Гайка
12		1203028-10	Амортизационный блок
13		1203033-132	Кронштейн глушителя
14		1203050-132	Подвесной кронштейн глушителя
15		CQ34012	Гайка
16		Q40312	Пружинная шайба
17		CQ1501235	Болт
18		CQ1501035	Болт
19		1203041-53	Зажим подвески глушителя
20		Q40310	Пружинная шайба
21		1201010-6V	Глушитель с выпускной трубой

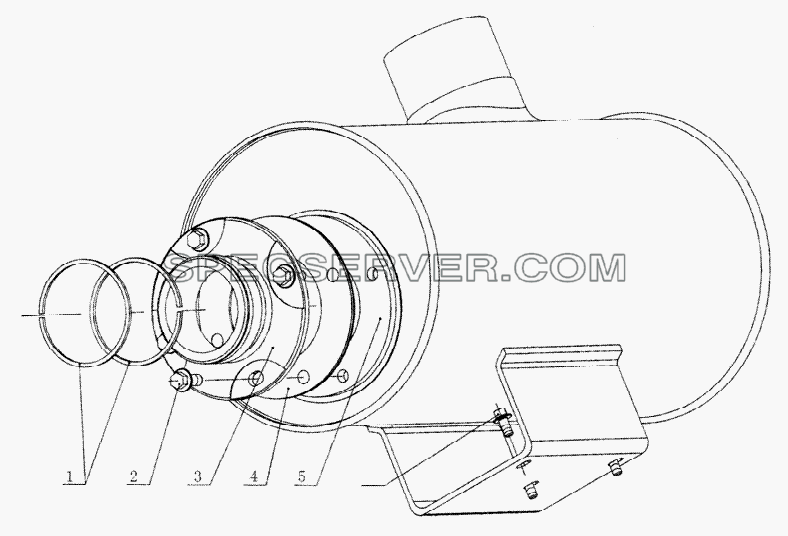

М3000-1201000 Сборка глушителя для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		G7600-1118085	Газоуплотнительное кольцо
2		Q1841025	Болт
3		M3000-1201003	Муфта впускающей воздух трубы
4		M3000-1201400	Сальник глушителя
5		M3000-1201100	Глушитель
6		Q1840825	Болт

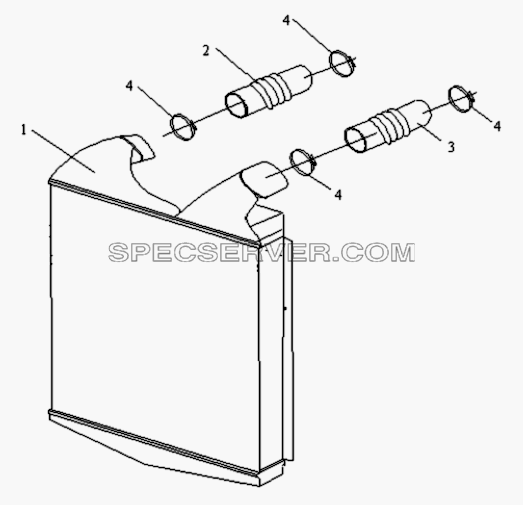

Система промежуточного охлаждения для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1119010-252	Интеркулер
2		S1119045-168X	Гофрированный соединитель
3		S1119050-168X	Гофрированный соединитель
4		CQ676100B	Зажим для шланга червячной передачи

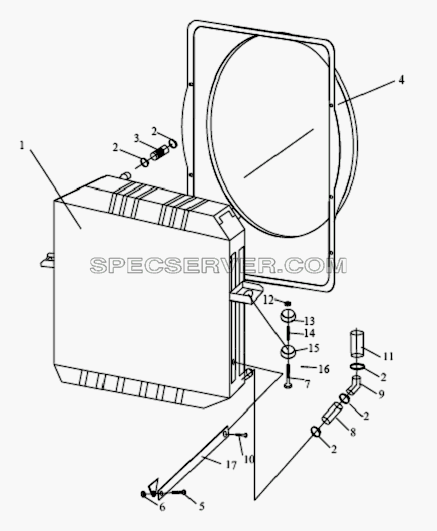

Радиатор для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		S1301020-168X	Радиатор
2		CQ67570B	Зажим шланга червячной передачи
3		S1303032-168X	Впускной шланг радиатора
4		S1309010-168X	Кожух вентилятора
5		CQ1461030	Болт
6		CQ34010	Гайка
7		CQ1731275	Болт
8		S1303031-168X	Выпускной шланг радиатора
9		1303028-15	Коленчатый патрубок радиатора
10		CQ1460820	Установочное место для болта
11		S1303033-168X	Выпускной шланг радиатора
12		CQ38112	Гайка
13		1302125A01	Верхняя прокладка подвески радиатора
14		1302121A01	Втулка
15		1302130A01	Нижняя прокладка подвески радиатора
16		Q5003030	Штифт
