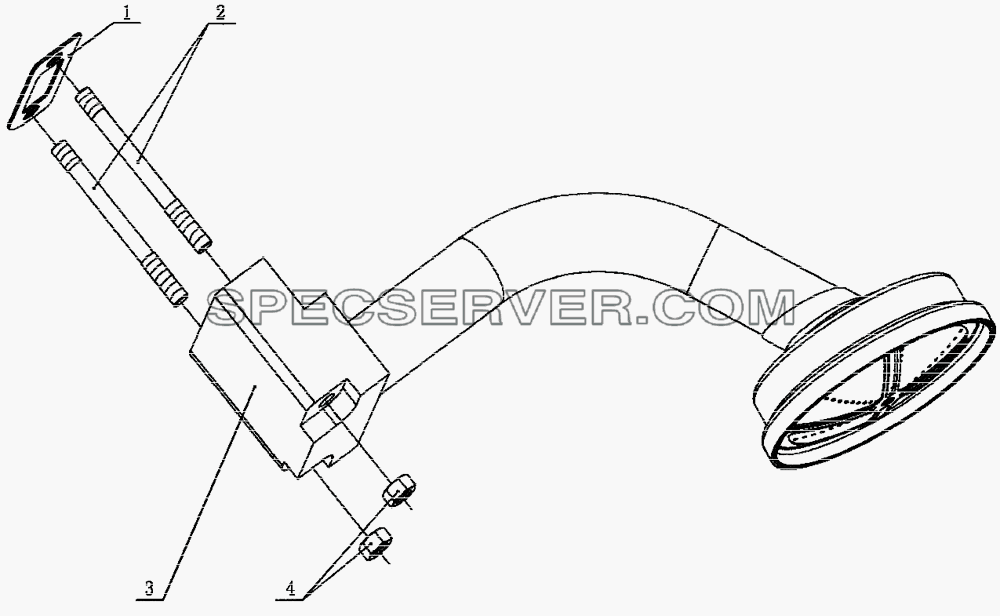

№		Номер детали	Наименование запчасти
1		M3400-1010150	Сальник муфты
2		GB/T899-G1095-	Штифт GM10x95
3		8.8 M3000-1010100B	Маслооткачивающий насос
4		Q340B10	Гайка М10

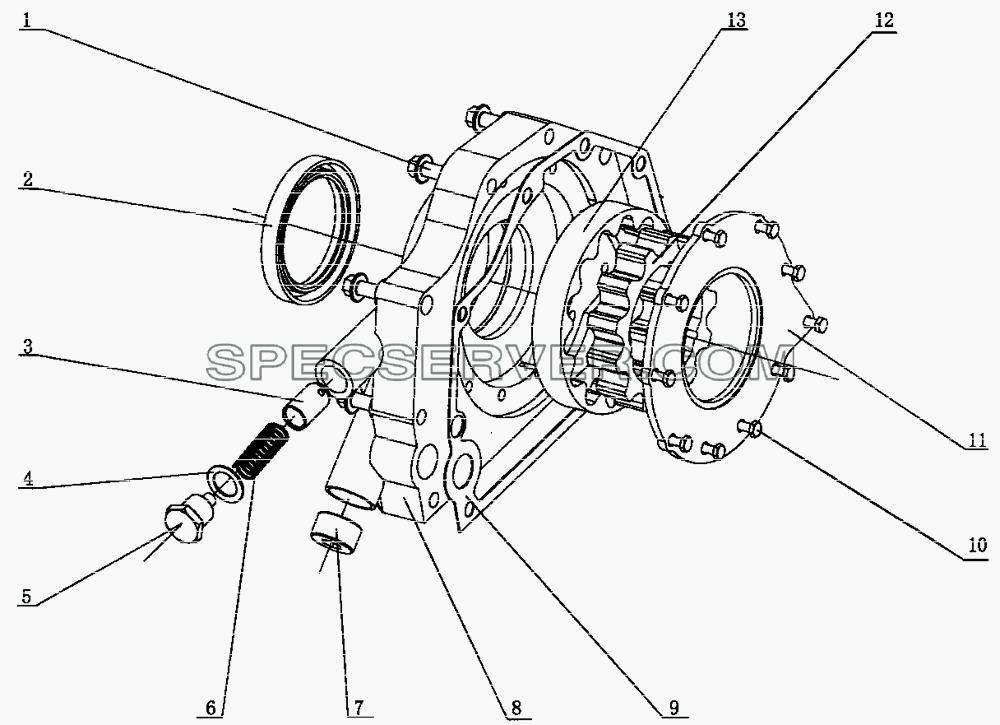

М3400-1011000 Сборка масляного насоса для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1841050	Бoлт M10x50
2		GB/T9877.1	Koльцeвoй yплoтнитeль FB82x105x13F
3		M3400-1011109	Заслонка
4		M3400-1011116	Сальниковая прокладка
5		M3400-1011106	Пробка задвижки
6		M3400-1011107	Пружина
7		M3400-1011115	Пробка
8		M3400-1011101	Корпус масляного насоса
9		M3400-1011015	Сальник масляного насоса
10		Q150B0620	Болт М6х20
11		M3400-1011105	Крышка масляного насоса
12		M3400-1011142	Внутренний ротор
13		M3400-1011143	Внешний ротор

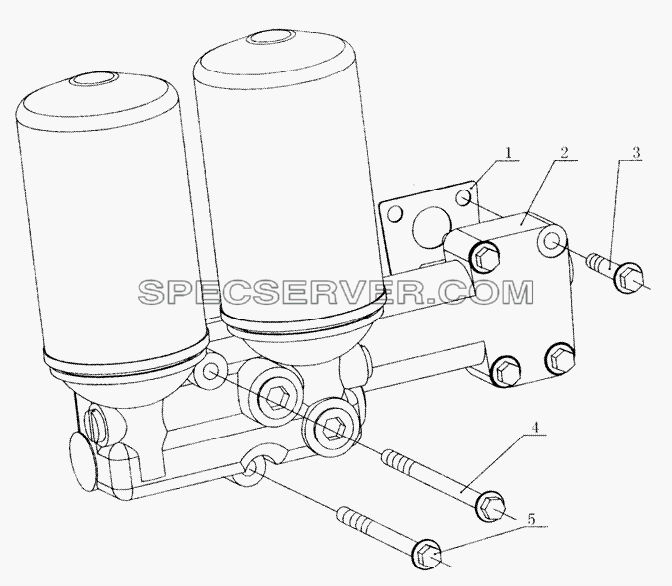

М3000-101200 Сборка масляного фильтра для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		M3000-1012002	Сальник масляного фильтра
2		M3000-1012200A	Механизм масляного фильтра
3		Q1841055	Болт
4		Q18410160	Фланцевый шестиугольный болт М10х 160
5		Q18410130	Фланцевый шестиугольный болт М10х130

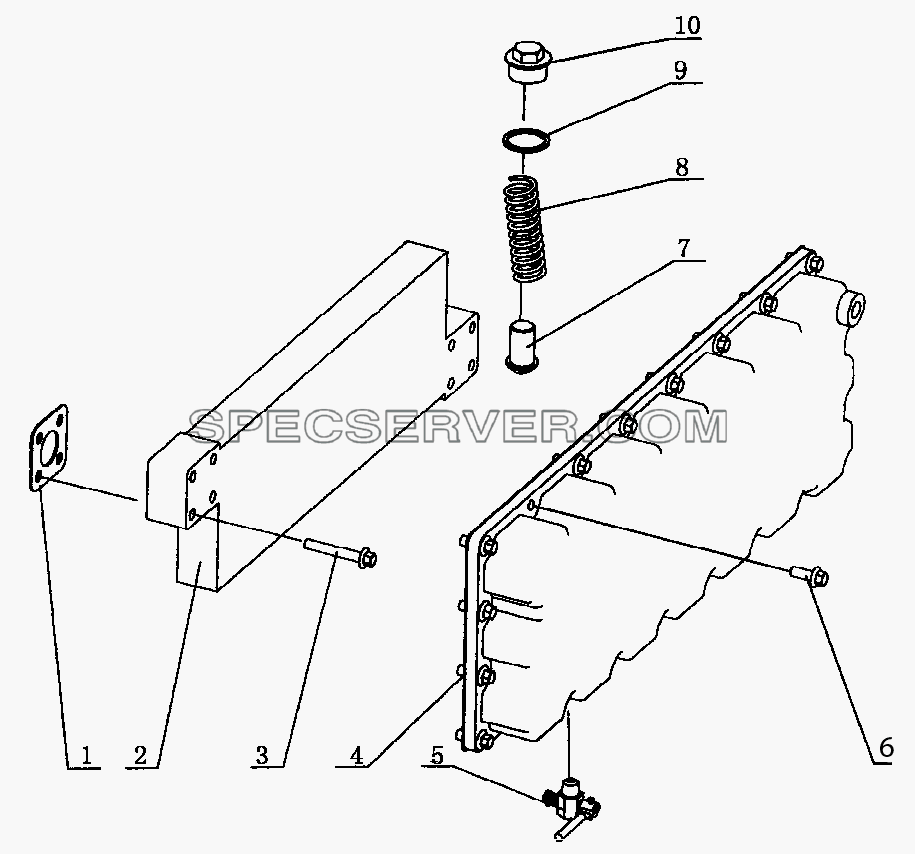

М3400-1013000 Сборка маслоохладителя для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		M3000-1013107	Фланцевое уплотнение
2		M3400-1013108	Корпус маслоохладителя
3		Q1840850TF2	Болт М8х50
4		M3400-1013105A	Крышка маслоохладителя
5		231-1305000	Спускной кран
6		Q1840820	Болт
7		M3000-1013115	Пробка задвижки
8		M3000-1013111	Пружина
9		Q/EPX03-M30	Кольцо
10		M3000-1013110A	Резьбовая пробка

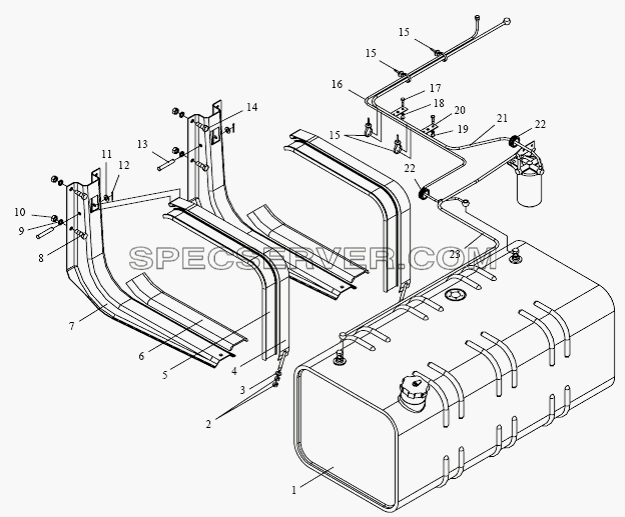

Топливный бак и топливопровод для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		S1101010-252	Дизельный бак в сборке с крышкой бака и воздушным клапаном
2		CQ34010	Гайка
3		Q40110	Шайба
4		S1101130-240	Заднее крепление для топливного бака
5		S1101134-240	Уплотнение для крепления
6		S1101117-240	Держатель топливного бака
7		S1101105-252	Узел держателя топливного бака
8		CQ1501450	Болт
9		Q40314	Пружинная шайба
10		CQ34014	Гайка
11		Q40110	Шайба
12		Q5003025	Шплинт
13		Q5101085	Плоский штифт
14		CQ1501440	Шестигранный болт
15		3724015-240	Пластмассовый хомут
16		S1104250-168X	Обратный трубопровод
17		CQ1500830	Болт
18		Q40308	Пружинная шайба
19		CQ34008	Гайка
20		S1104421-318	Скоба для трубопровода
21		S1104130-168X	Узел подающего топливо трубопровода для подачи топлива
22		1104261-1H	Защитное кольцо
23		S1104120-168X	Узел подающего топливо трубопровода

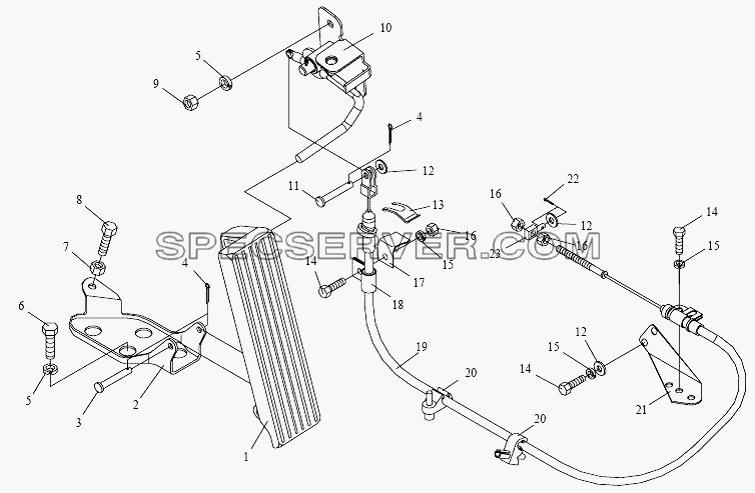

Механизм управления подачей топлива для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1108014-50	Акселератор
2		1108020-50	Опора акселератора
3		Q5100640	Штифт
4		Q5002010	Штифт
5		Q40308	Пружинная шайба
6		CQ1500814	Болт
7		CQ35208	Гайка
8		CQ1500835	Болт
9		CQ34008	Гайка
10		1108330-240	Скоба рычага управления
11		Q5100612	Плоский штифт
12		Q40106	Шайба
13		1108501-50B1	Зажим
14		CQ1500612	Болт
15		Q40306	Пружинная шайба
16		CQ34006	Шестигранная гайка
17		1108508-50	Держатель
18		1108515-50	Деталь зажимной скобы
19		1108410-168X	Трос управления подачей топлива
20		1104280-15	Деталь одинарного хомута
21		1108520-8E	Сварной кронштейн
22		Q5002516	Шплинт
23		1108056-8E	Ствол штифта
