№		Номер детали	Наименование запчасти
1		8204015-240	Левый противосолнечный козырёк
2		Q2140620	Винт
3		Q2140520	Винт

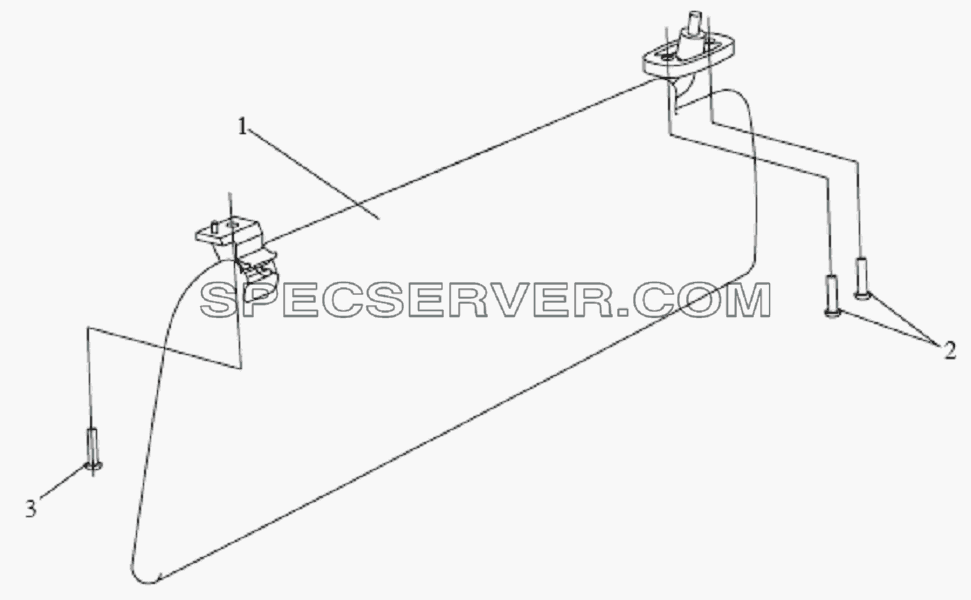

ПРАВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЁК для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8204020-240	Правый противосолнечный козырёк
2		Q2140620	Винт
3		Q2140520	Винт

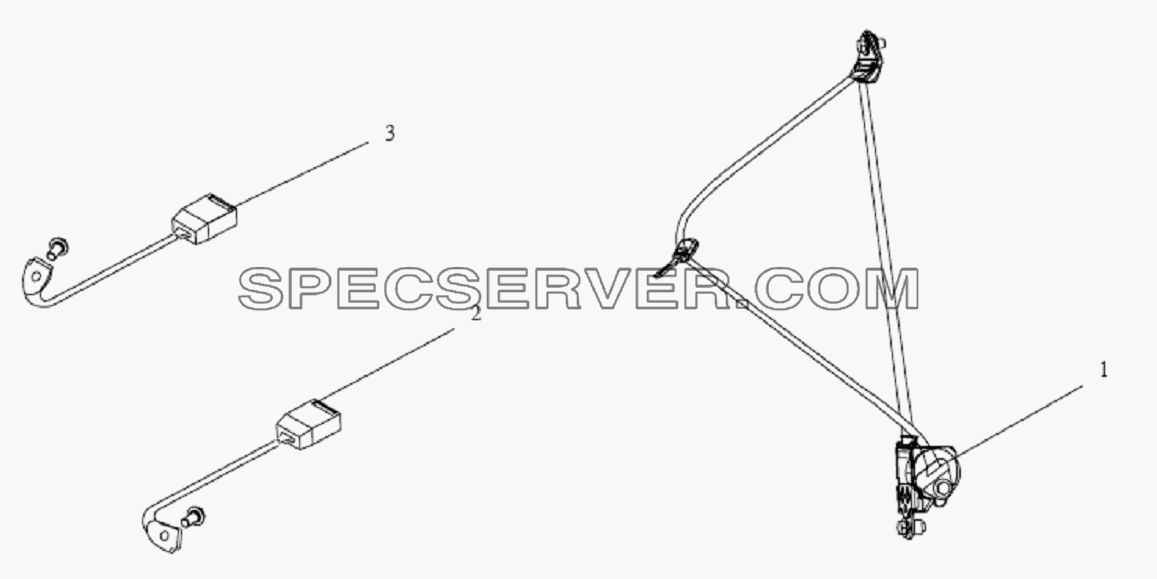

РЕМЕНЬ БЕЗОПАСНОСТИ для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8212035A50A1	ВНЕШНИЙ УЗЕЛ РЕМНЯ БЕЗОПАСНОСТИ
2		8212025-240	Левый замок
3		8212030-240	Правый замок

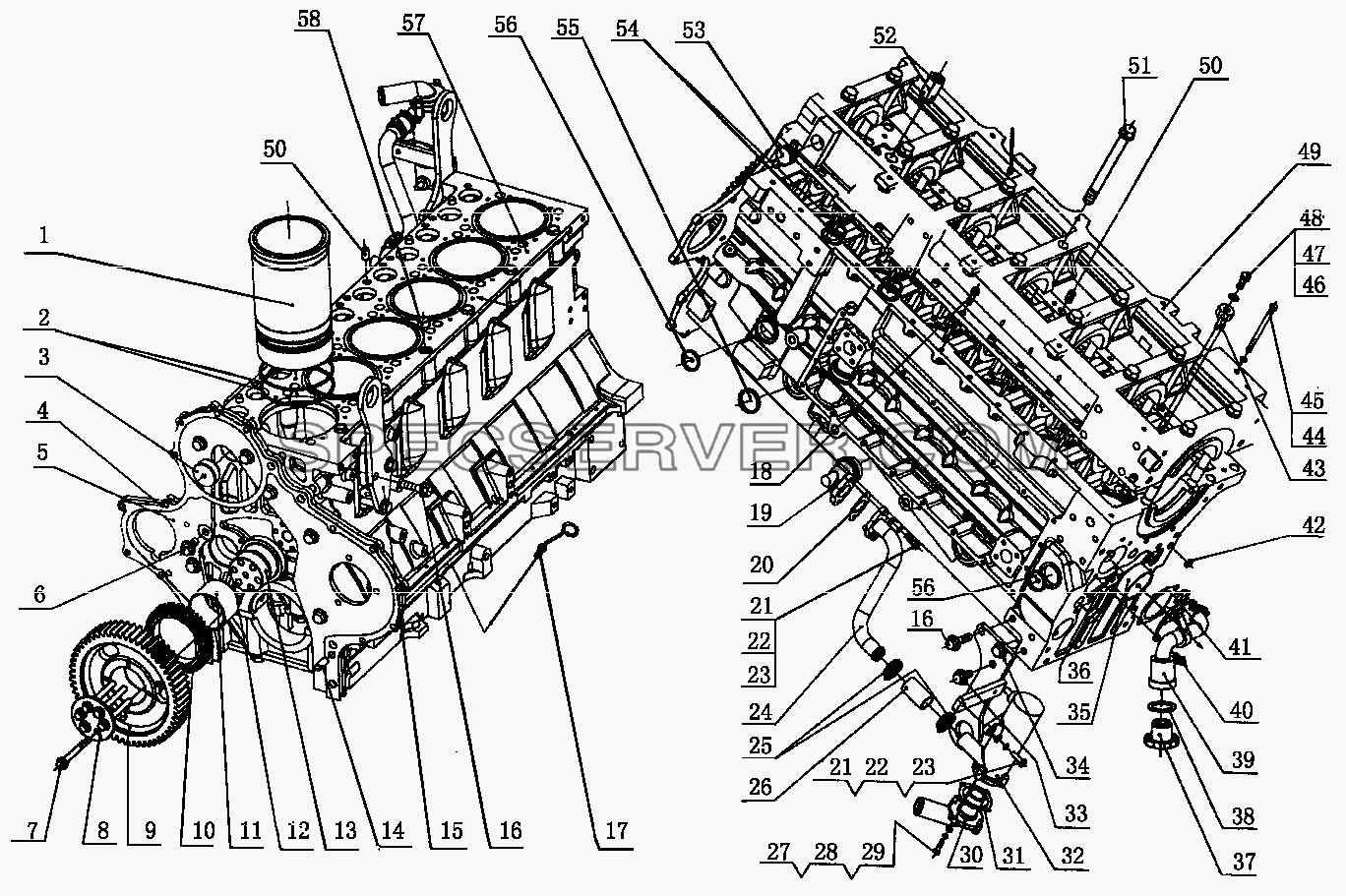

M3000-1002000 Сборка блока цилиндров для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		M3000-1002106	Гильза цилиндра
2		M3000-1002107	Сальник гильзы цилиндра
3		M3400-1002104	Алюминиевая пробка
4		M3400-1002202	Сальник корпуса ЗП
5		M3400-1002203	Крышка корпуса ЗП
6		Q1841225TF2	Болт М12х25
7		Q1841090TF2	Болт М10х30
8		M3400-1002311A	Антифрикционная пластина ЗК
9		M3400-1002351A	Большое зубчатое колесо
10		M3400-1002341A	Маленькое зубчатое колесо
11		M3400-1002352A	Большая втулка зубчатого колеса
12		Q61510	Peзьбoвaя пpoбka M10x1
13		M3400-1002306A	Стержень зубчатого колеса
14		Q5221230	Штифт 12x30
15		M3001-1002141	Задняя подвеска
16		Q1841245	Болт М12х45
17		M3000-1002640	Часть измерительного стержня
18		Q218B0825	Болт М8х25
19		M3000-1002803	Коленчатый патрубок
20		M3000-1002802	Сальник всасывающей трубы
21		Q40108	Шайба
22		Q40308	Пружинная шайба
23		Q150B0825	Болт М8х25
24		M3400-1002815A	Сварная деталь трубки фланцевого соединения
25		Q67638	Скоба 38
26		M3400-1002814	Шланг муфты
27		Q40106	Шайба
28		Q40306	Пружинная шайба
29		Q150B0625	Болт М6х25
30		M3400-1002841	Крышка сапуна
31		M3400-1002843	Сальник сапуна
32		M3400-1002846	Гнездо сапуна
33		Q1841225	Бoлт M12x25
34		M3001-1002150A	Модуль передней подвески
35		M3000-1002120	Втулка стержня
36		Q72228	Чашеобразная пробка
37		150-1003041E	Крышка маслозаливной горловины
38		150-1003043B	Кольцевой уплотнитель
39		M3400-1002A40	Сальник маслёнки
40		Q1840816	Болт
41		M3400-1002A01	Сальник маслёнки
42		Q72216	Чашеобразная пробка
43		Q5220510	Бoлт 5x10
44		Q40308	Пружинная шайба
45		Q/YC18208110	Болт М8х110
46		M3000-1002740	Механизм сопла
47		430-1002163	Кольцо
48		M3000-1002701	Полый болт для топлива
49		M3400-1002123	Картер
50		Q5211222	Бoлт 12x22
51		M3000-1002118	Болт главной опоры
52		M3000-1002C00	Предохранительный клапан
53		294-1306016	Резьбовая пробка
54		M3000-1002124	Кольцевой уплотнитель
55		150-1002021	Чашеобразная пробка
56		150-1002019	Чашеобразная пробка
57		M3400-1002114	Блок цилиндров
58		M3400-1002121	Установочная втулка

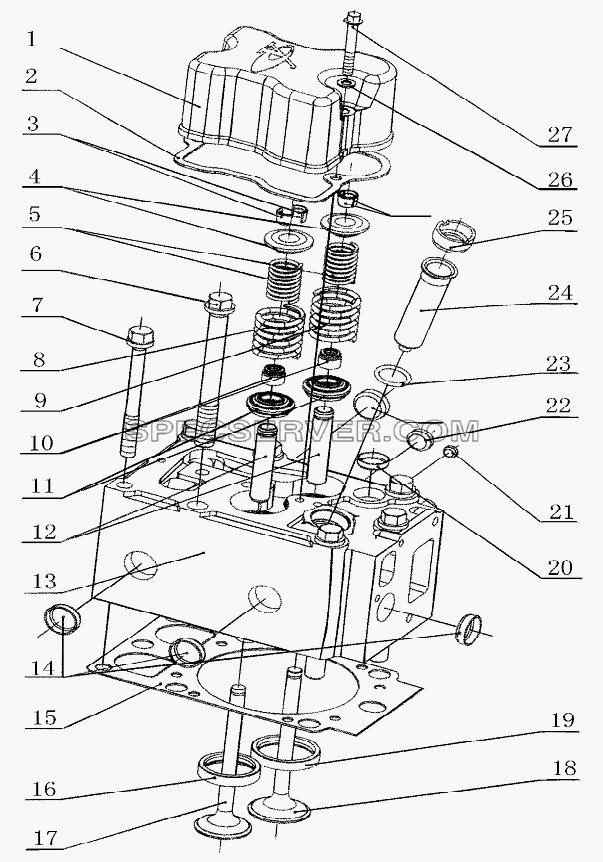

М3000-100300А Сборка крышки цилиндра и чехла крышки цилиндра для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		M3400-1003205	Крышка цилиндра
2		M3400-1003201	Чехол крышки цилиндра
3		M3000-1003109	Замок клапана
4		M3000-1003116	Верхний фиксатор пружины клапана
5		M3000-1003117	Внутренняя пружина клапана
6		M3000-1003010A	Главный болт крышки цилиндра
7		M3000-1003012	Дополнительный болт крышки цилиндра
8		M3000-1003118	Пружина декомпрессора
9		M3000-1003120	Пружина впускного клапана
10		M3000-1003105	Сальник штока клапана
11		M3000-1003160	Нижний фиксатор пружины клапана
12		M3000-1003104	Направляющая втулка клапана
13		M3000-1003101B	Крышка цилиндра
14		Q72230	Прокладка 30
15		M3000-1003001A	Сальник крышки цилиндра
16		M3000-1003102A	Опорная втулка выпускного клапана
17		M3000-1003103	Выпускной клапан
18		M3000-1003111A	Впускной клапан
19		M3000-1003112B	Опорная втулка впускного клапана
20		Q72226	Заглушка чашеобразная
21		Q72212	Прокладка 12
22		Q72222	Заглушка чашеобразная
23		GB3452.1-355023	Уплотнительное кольцо
24		M3000-1003119A	Медная щётка инжектора
25		6105QA-1003001	Ввёртная втулка
26		Q40008	Кольцо 8
27		Q1840860	Болт М8х60

М3000-1004000 Сборка поршня и шатуна для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		M3000-1004002	Компрессионное кольцо
2		M3000-1004002	Компрессионное кольцо
3		M3000-1004100	Компонент маслосъёмного кольца
4		M3000-1004001A	Поршень
5		M3000-1004004	Болт поршня
6		Q43050	Стопорное кольцо 50
7		M3000-1004202	Втулка шатуна
8		M3000-1004201	Корпус шатуна
9		M3000-1004006	Верхняя опора шатуна
10		M3000-1004007	Нижняя опора шатуна
11		M3000-1004203	Крышка шатуна
12		M3000-1004204	Болт шатуна
