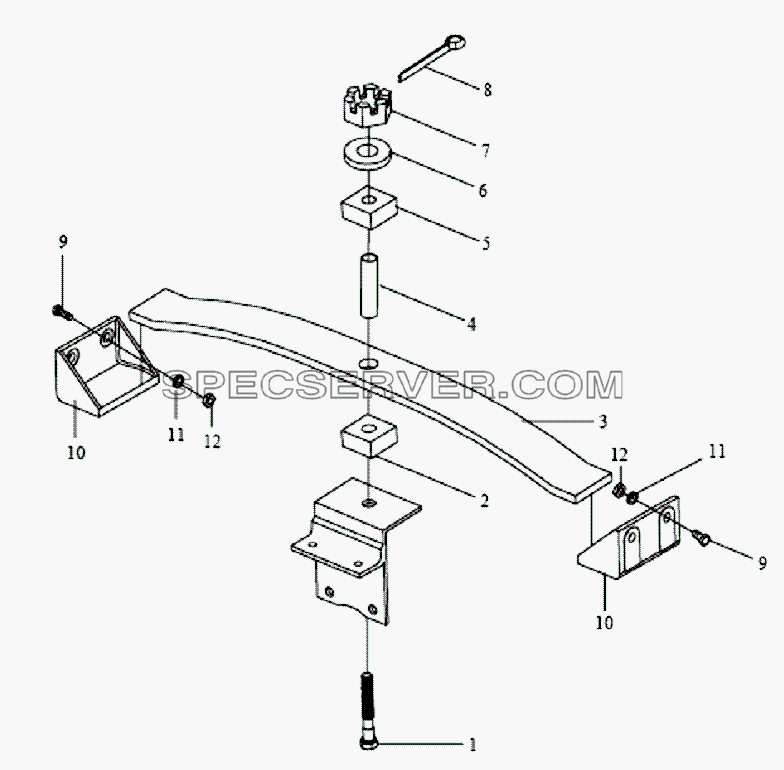

Запчасти: Вспомогательное крепление трансмиссии для Altay-3310

Вспомогательное крепление трансмиссии для Altay-3310 (список запасных частей)

Вспомогательное крепление трансмиссии для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 CQ1731285 Болт
2 1302130A01 Нижняя прокладка подвески радиатора
3 1706011-271 Пластинчатая пружина
4 1706013-271 Гильза
5 1302125A01 Верхняя прокладка подвески радиатора
6 Q40112 Пружинная шайба
7 CQ38112 Гайка
8 Q5003030 Штифт
9 CQ1501240 Болт
10 1706012-271 Кронштейн пластинчатой пружины
11 Q40312 Пружинная шайба
12 CQ34012 Гайка

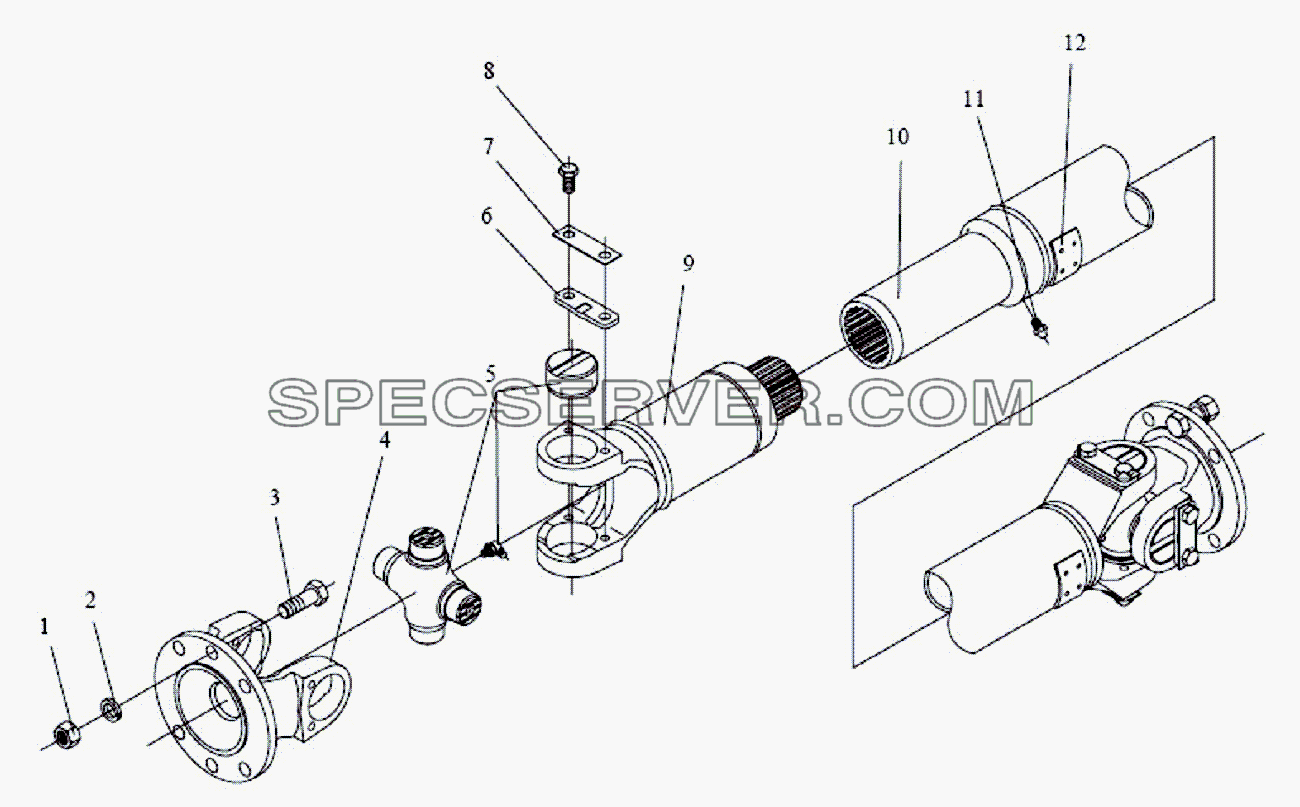

Запчасти: Ведущий вал задней оси для Altay-3310

Ведущий вал задней оси для Altay-3310 (список запасных частей)

Ведущий вал задней оси для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 2201010-5H Ведущий вал и карданный шарнир
1 CQ34114 Гайка
2 Q40314 Пружинная шайба
3 CQ1611440T Шестигранный болт
4 2201023-1H Фланцевая вилка
5 2201030-1H Игольчатый подшипник крестовины
6 2201041-1H Опора игольчатого подшипника
7 2201042-1H Стопорная планка
8 CQ1500820 Болт
9 2201020-1H Узел вилки шлицевого вала
10 2201015-5H Труба ведущего вала, приваренная вилка и труба гильзы шлицевого вала
11 CQ70001 Масленка
12 2201071-1H Балансировочная пластина
12 2201072-1H Балансировочная пластина
12 2201073-1H Балансировочная пластина
12 2201074-1H Балансировочная пластина
12 2201076-1H Балансировочная пластина
12 2201077-1H Балансировочная пластина
12 2201078-1H Балансировочная пластина
12 2201079-1H Балансировочная пластина

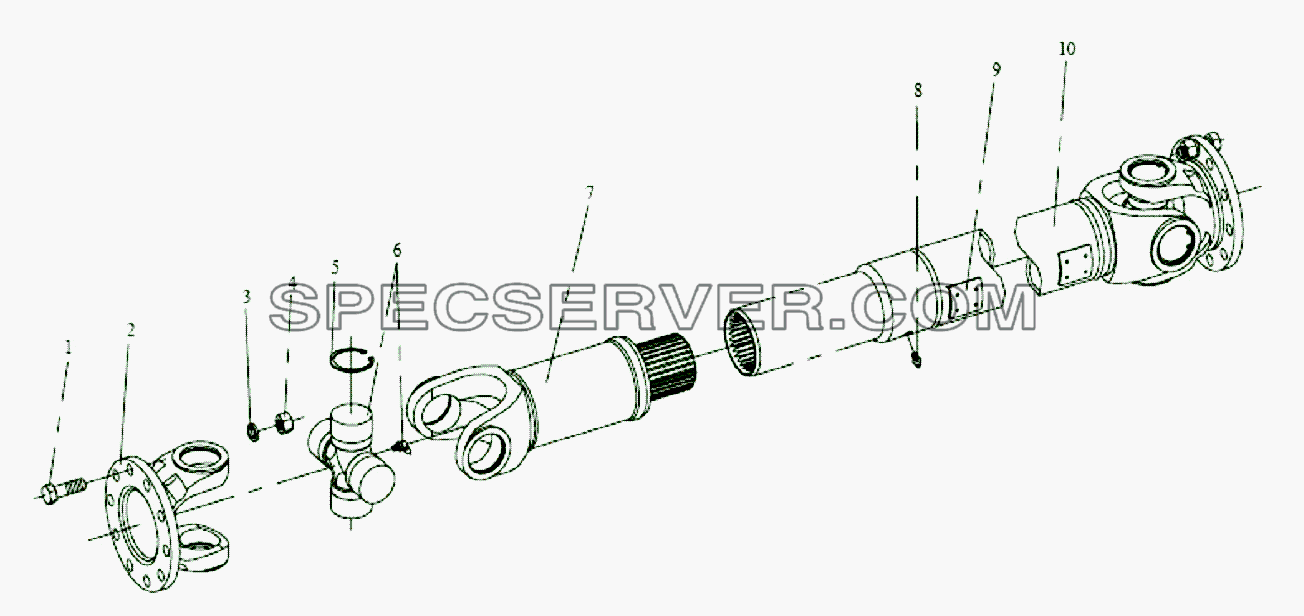

Запчасти: Ведущий вал промежуточного вала для Altay-3310

Ведущий вал промежуточного вала для Altay-3310 (список запасных частей)

Ведущий вал промежуточного вала для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- S2205911-318 Ведущий вал и карданный шарнир
1 2202013-5H Болт
2 2205023-293 Фланцевая вилка
3 Q40316 Пружинная шайба
4 CQ34116 Гайка
5 2205041C6H Стопорное кольцо
5 2205042C6H Стопорное кольцо
5 2205043C6H Стопорное кольцо
5 2205044C6H Стопорное кольцо
5 2205046C6H Стопорное кольцо
5 2205047C6H Стопорное кольцо
5 2205048C6H Стопорное кольцо
6 2205030C6H Крестовина
7 2205020C6H Узел вилки шлицевого вала
8 CQ70001 Масленка
9 2205071C6H Балансировочная пластинка
9 2205072C6H Балансировочная пластинка
9 2205073C6H Балансировочная пластинка
9 2205074C6H Балансировочная пластина
9 2205076C6H Балансировочная пластинка
9 2205077C6H Балансировочная пластинка
9 2205078C6H Балансировочная пластинка
9 2205079C6H Балансировочная пластинка
10 S2205015-318 Труба промежуточного вала, приваренная вилка и труба гильзы шлицевого вала

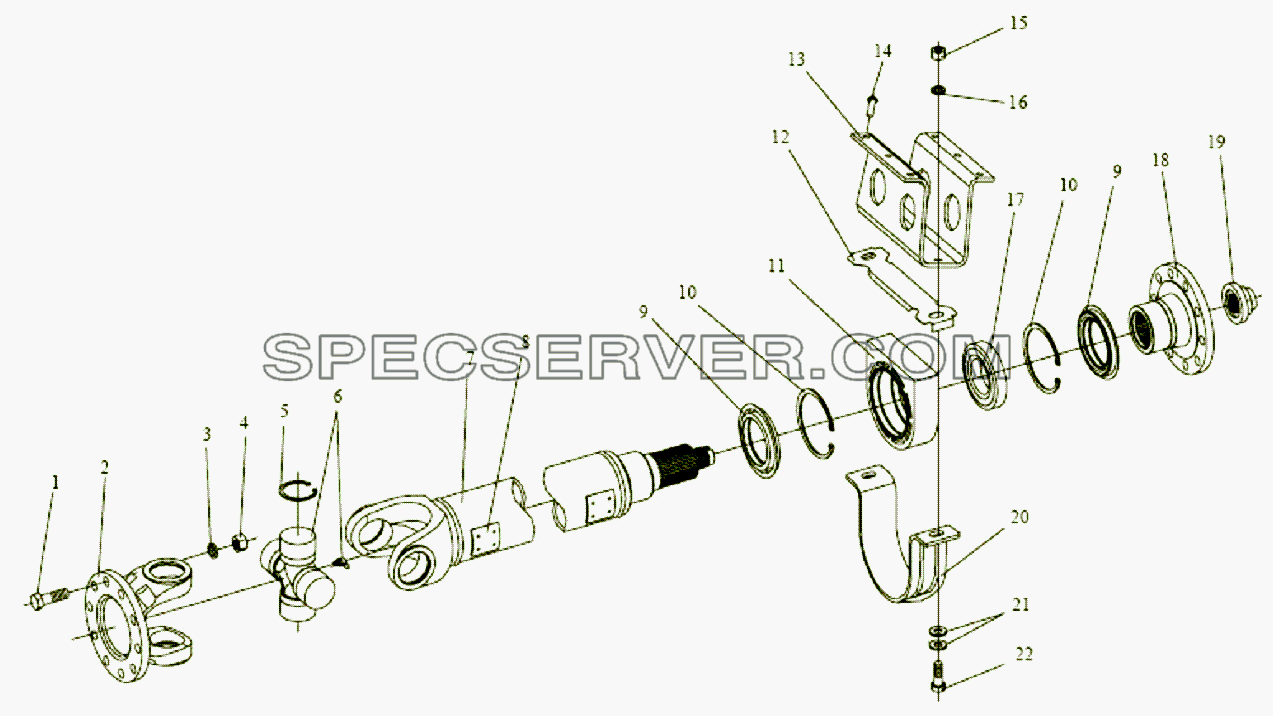

Запчасти: Промежуточный вал средней оси для Altay-3310

Промежуточный вал средней оси для Altay-3310 (список запасных частей)

Промежуточный вал средней оси для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- S2206010A168X Промежуточный вал и опора
1 2202013-5H Болт
2 2205023-293 Фланцевая вилка
3 Q40316 Пружинная шайба
4 CQ34116 Гайка
5 2205041C6H Пружинное стопорное кольцо
5 2205042C6H Пружинное стопорное кольцо
5 2205043C6H Пружинное стопорное кольцо
5 2205044C6H Пружинное стопорное кольцо
5 2205046C6H Пружинное стопорное кольцо
5 2205047C6H Пружинное стопорное кольцо
5 2205048C6H Пружинное стопорное кольцо
6 2205030C6H Крестовина и игольчатый подшипник
7 S2206015A168X Труба промежуточного вала, приваренная вилка и труба гильзы шлицевого вала
8 2205071C6H Балансировочная пластина
8 2205072C6H Балансировочная пластина
8 2205073C6H Балансировочная пластина
8 2205074C6H Балансировочная пластина
8 2205076C6H Балансировочная пластина
8 2205077C6H Балансировочная пластина
8 2205078C6H Балансировочная пластина
8 2205079C6H Балансировочная пластина
9 2206145C6H Уплотнение
10 Q430110 Пружинное стопорное кольцо
11 2206115C6H Опорное кольцо
12 2206117C6H Нажимная пластина
13 S2206157-333 Подвесная пластина
14 Q4501028 Заклёпка
15 CQ34114 Гайка
16 Q40314 Пружинная шайба
17 6212-2RS Подшипник
18 2206036C6H Фланец
19 1701471-11 Контргайка
20 2206116C6H Кронштейн подшипника
21 Q40114 Шайба
22 CQ1611440T Шестигранный болт

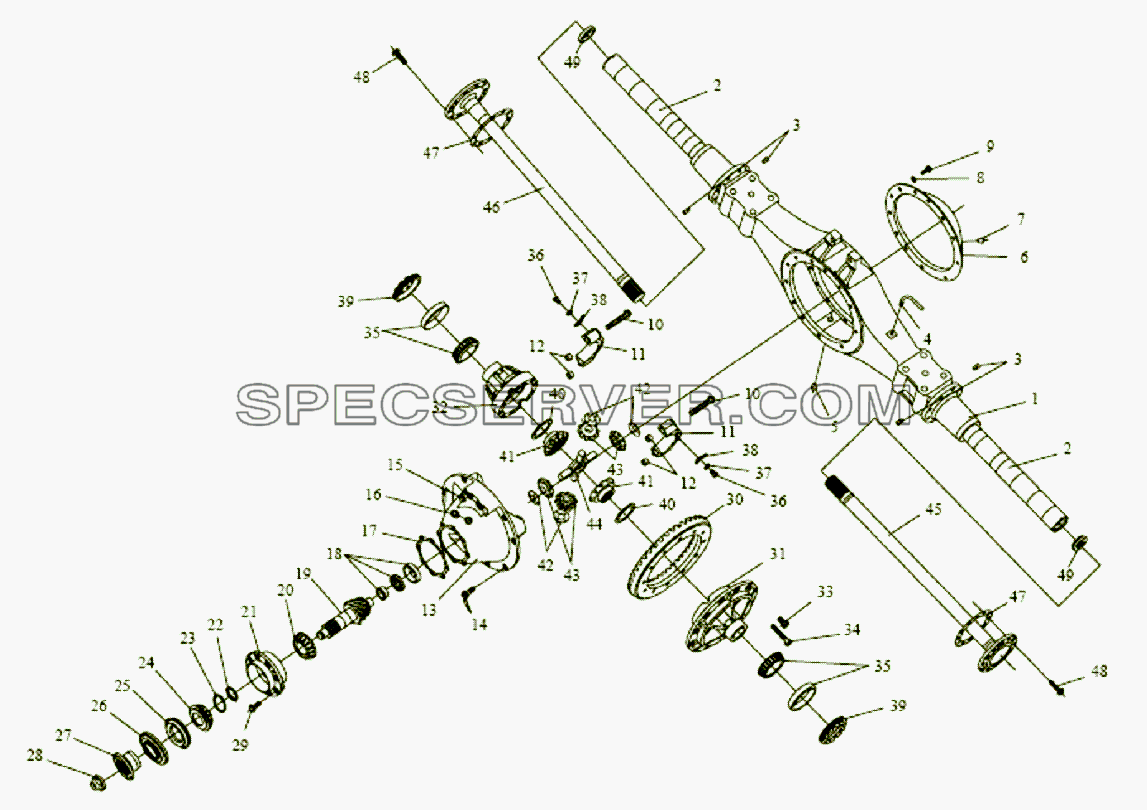

Задняя ось для Altay-3310 (список запасных частей)

Задняя ось для Altay-3310 (список запасных частей)

Задняя ось для Altay-3310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 2400010B233 Узел задней оси
- 2401010B233 Узел корпуса задней оси
- 2402010P5H Узел редуктора и дифференциала
1 2401011-271 Корпус задней оси
2 2401012-1H Труба гильзы полуоси
3 2401014-01 Нажимной винт
4 T905 Вентиляционная заглушка
5 Q61904 Внутренний конический винт
6 2401046D1HB1 Крышка корпуса задней оси
7 CQ61803 Заглушка с шестигранной головкой
8 2402064A31 Плоская шайба
9 CQ1511630S Шестигранный болт
10 2402023D1H Болт
11 2402019D1HC1 Крышка подшипника дифференциала
12 2402024-1H Установочная гильза
13 2402018D1HC1 Корпус редуктора
14 2402016D1H Болт
15 2402017D1H Болт
16 Q62510 Резьбовая заглушка
17 2402097D1H Регулировочная прокладка
17 2402098D1H Регулировочная прокладка
17 2402099D1H Регулировочная прокладка
18 42708K Роликовый подшипник
19 2402036P5H Коническая зубчатая передача
20 9278/9220 Роликовый подшипник
21 2402049D1HA1 Держатель подшипника конической зубчатой передачи
22 2402091D1H Регулировочная шайба
23 2402088D1HB2 Шайба
24 30613B Узел роликового подшипника
25 2402055D1H Уплотнитель конической зубчатой передачи
26 2402067K5H Пылезащитная крышка
27 2402066K5H Фланец конической зубчатой передачи
28 2402071K5H Гайка
29 2402016-1H Болт
30 2403010H1H Дифференциал
31 2402037H1H Коническая зубчатая передача
32 2403017G1HC1 Левый корпус дифференциала
32 2403018D1HB1 Правый корпус дифференциала
33 2402063D1HB1 Болт
34 2403023D1H Болт корпуса дифференциала
35 594A/592A Роликовый подшипник
36 CQ1501020 Шестигранный болт
37 Q40310 Пружинная шайба
38 2403072-1H Упорный диск регулировочного кольца
39 2403071D1H Регулировочное кольцо
40 2403053D1H Уплотнение шестерни полуоси
41 2403051D1HB1 Шестерня полуоси
42 2403058D1H Уплотнение ЗК планетарной передачи
43 2403056D1H Шестерня планетарной передачи
44 2403061D1H Крестовина дифференциала
45 2403081K5HB1 Левая полуось
46 2403082K5HB1 Правая полуось
47 2403084-4E Прокладка уплотнения
48 2403083-1H Болт полуоси
49 2403090D1H Уплотнение полуоси

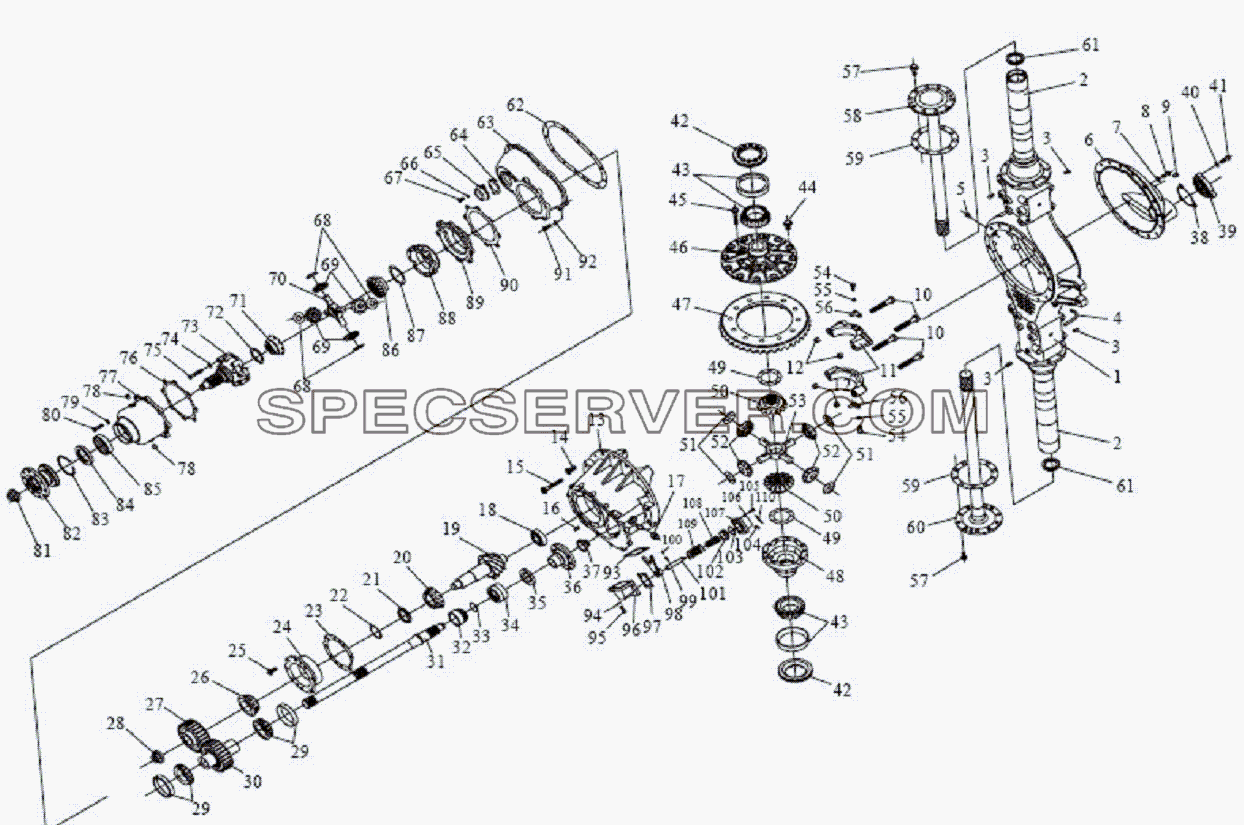

Средняя ось для Altay-3310 (список запасных частей)

Средняя ось для Altay-3310 (список запасных частей)

Средняя ось для Altay-3310 (список запасных частей)

Таблица запасных частей















содержание   ..  14  15  16  17   ..





Номер детали Наименование запчасти
- 2500010B233 Узел средней оси
- 2501010B233 Узел корпуса средней оси
- 2502010P5H Коническая резьбовая заглушка
- 2502098K5H Регулировочная прокладка
- 2502099K5H Регулировочная прокладка
- 2503010P5H Узел дифференциала
1 2501011-271 Корпус средней оси
2 2401012-1H Труба гильзы полуоси
3 2401014-01 Нажимной винт
4 T905 Вентиляционная заглушка
5 Q61904 Внутренний конический винт
6 2501046K5HB1 Заглушка
7 2402064A31 Плоская шайба
8 CQ1511635S Плоская шайба
9 CQ61803 Заглушка с шестигранной головкой
10 2402023D1H Болт
11 2402019D1HC1 Крышка подшипника дифференциала
12 2402024-1H Установочная гильза
13 2502018K5HC1 Корпус редуктора
14 2402016D1H Болт
15 2402017D1H Болт
16 CQ5241226 Цилиндрический штифт
17 Q62510 Резьбовая заглушка
18 42708K Роликовый подшипник
19 2502036P5H Коническая зубчатая передача
20 9278/9220 Роликовый подшипник
21 2402091D1H Регулировочная шайба
22 2402088D1HB2 Шайба
23 2502097K5H Регулировочная прокладка
24 2502049K5HB1 Держатель подшипника
25 2402016-1H Болт
26 30613B Узел роликового подшипника
27 2502108K5H Ведомая цилиндр. шестерня
28 2402071D1H Гайка
29 30215 Подшипник.
30 2502107K5H Ведущая цилиндр. шестерня
31 2502161K5H Сквозной вал
32 2508052K5H Гильза шестерни
33 2508054K5H Проволочное разделительное кольцо
34 350211X2/C9 Подшипник сквозного вала
35 2502170K5H Уплотнение
36 2502166K5H Фланец
37 2402071K5H Гайка
38 2502169K5HB1 Прокладка уплотнения крышки подшипника
39 2502168K5H Крышка подшипника
40 Q40314 Пружинная шайба
41 CQ1501445 Болт
42 2403071D1H Регулировочное кольцо
43 594A/592A Роликовый подшипник
44 2402063D1HB1 Болт
45 2403023D1H Болт корпуса дифференциала
46 2403017G1HC1 Левый корпус дифференциала
47 2502037P5H Ведомая коническая шестерня
48 2403018D1HB1 Правый корпус дифференциала
49 2403053D1H Уплотнение шестерни полуоси
50 2403051D1HB1 Шестерня полуоси
51 2403058D1H Уплотнение ЗК планетарной передачи
52 2403056D1H Шестерня планетарной передачи
53 2403061D1H Крестовина дифференциала
54 CQ1501020 Шестигранный болт
55 Q40310 Пружинная шайба
56 2403072-1H Упорный диск регулировочного кольца
57 2403083-1H Болт полуоси
58 2403081K5HB1 Левая полуось
59 2403084-4E Прокладка уплотнения
60 2403082K5HB1 Правая полуось
61 2403090DIH Уплотнение полуоси
62 2502123K5H Прокладка уплотнения
63 2502121K5H Корпус цилиндрического ЗК
64 2502124K5H Прокладка уплотнения
65 2502122K5H Крышка заглушки
66 Q40310 Пружинная шайба
67 CQ1501020 Шестигранный болт
68 2403058A31 Уплотнение ЗК планетарной передачи
69 2403056A31 ЗК планетарной передачи
70 2403061A31A1 Крестовина
71 2403051A31 Передняя шестерня полуоси
72 2403053A31 Уплотнение переднего ЗК полуоси
73 2507057K5H Передний кожух
74 2403038A31 Плоская шайба
75 CQ1601475S Шестигранный болт
76 2507013K5H Прокладка уплотнения
77 2507011K5H Корпус межосевого дифференциала
78 CQ61803 Заглушка с шестигранной головкой
79 Q40314 Пружинная шайба
80 CQ1501455 Болт
81 2402071D1H Гайка
82 2402065D1H Фланец ЗК конич. зубч. передачи
83 Q430140 Пружинное стопорное кольцо
84 2402055D1H Уплотнитель конической зубчатой передачи
85 6313K Подшипник межосевого дифференциала
86 2507068K5H Заднее ЗК полуоси
87 2507072K5H Уплотнение заднего ЗК полуоси
88 2507058K5H Задний кожух
89 2502126K5H Держатель подшипника
90 2502131K5H Регулировочная прокладка
90 2502132K5H
