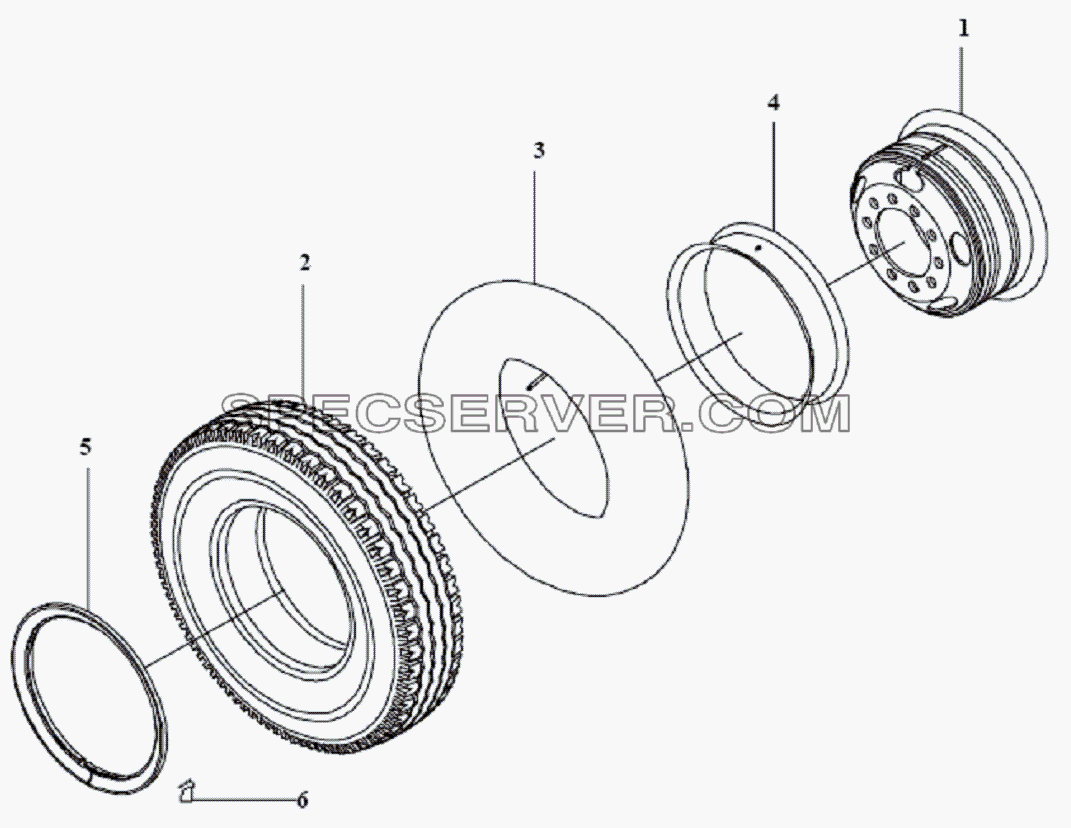

№		Номер детали	Наименование запчасти
-		3101010B310	Сборка колеса и шины
-		3101055B116	Узел блока балансировки
-		3101060B116	Узел блока балансировки
-		3101065B116	Узел блока балансировки
-		3101070B116	Узел блока балансировки
1		3101015B310	7.50V-20 oбoд и cпицы
2		11.00R20	Шинa 11.00R20 16 cлoёв, c paдиaльным kopдoм
3		3106010-4E	Внутренняя камера
4		3101027B116	Лента
5		3101045B116	Пружинное стопорное кольцо
6		3101050B116	Колесо

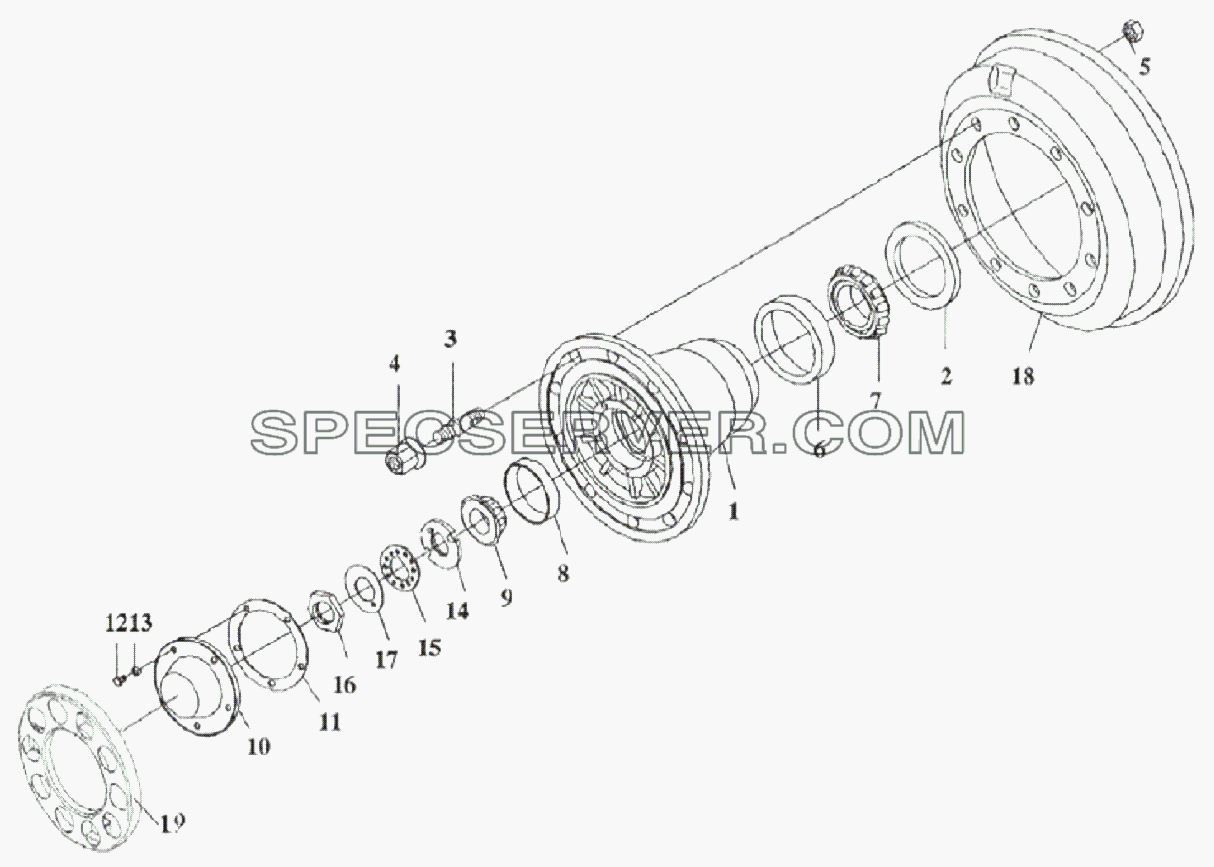

СТУПИЦА ПЕРЕДНЕГО КОЛЕСА И ТОРМОЗНОЙ БАРАБАН для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		30613	Роликовый подшипник
-		3103010G116	Узел ступицы переднего колеса
-		32310	Однорядный конический роликоподшипник
1		3103011B116	Ступица переднего колеса
2		3103045-08	Уплотнение
3		3103051B116	Штифт ступицы переднего колеса
4		3103070-4E	Узел гайки крепления колеса и шайбы
5		CQ36120T	Гайка
6		30613-1	Внешнее кольцо подшипника
7		30613-2	Внутреннее кольцо подшипника
8		32310-1	Внешнее кольцо подшипника
9		32310-2	Внутреннее кольцо подшипника
10		3103066-8N	Колпак ступицы переднего колеса
11		3103067-08A1	Прокладка уплотнения ступицы переднего колеса
12		CQ1500816	Болт
13		Q40308	Пружинная шайба
14		3001060-8N	Регулировочная гайка
15		3001063-8N	Стопорное кольцо
16		CQ35342	Шестигранная плоская гайка
17		3001064-8N	Запорная шайба
18		3501571G116	Передний тормозной барабан
19		3102010-116	Узел колпака колеса

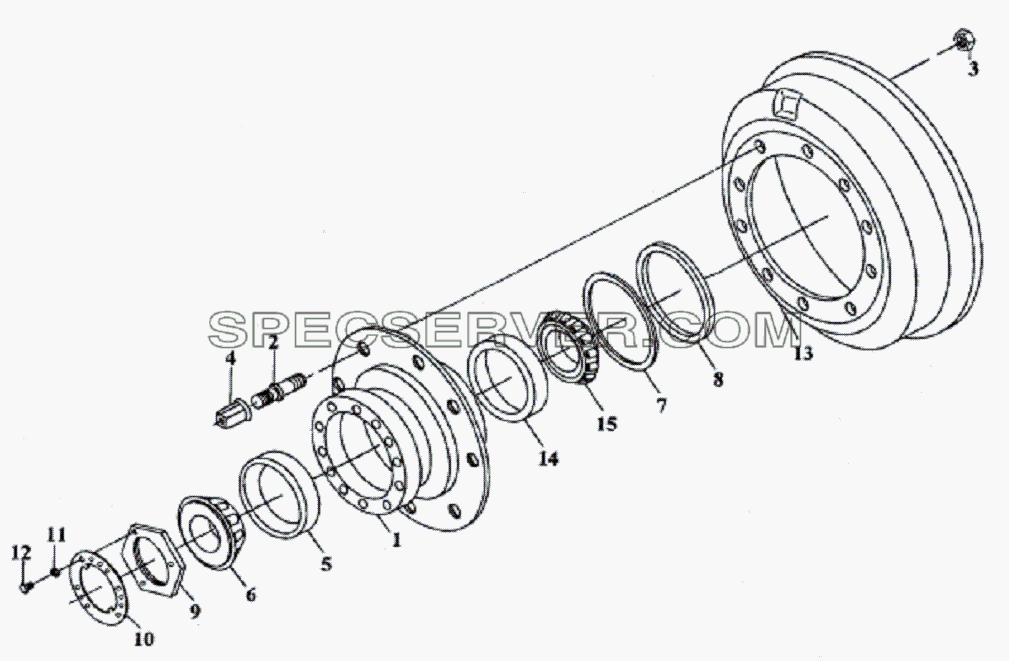

СТУПИЦА ЗАДНЕГО КОЛЕСА И ТОРМОЗНОЙ БАРАБАН для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		30619	Однорядный конический роликоподшипник
1		3104011G116	Ступица заднего колеса
2		3104051-4EB1	Штифт ступицы заднего колеса
3		CQ36120T	Гайка
4		3103070-4E	Узел гайки крепления колеса и шайбы
5		30619-1	Внешнее кольцо подшипника
6		30619-2	Внутреннее кольцо подшипника
7		3104021-4E	Опорная шайба уплотнителя ступицы заднего колеса
8		3104045-4E	Уплотнитель задней ступицы
9		2401053-4E	Гайка подшипника задней ступицы
10		2401058-4E	Стопорная планка
11		Q40308	Пружинная шайба
12		CQ1500816	Болт
13		3502571G116	Задний барабанный тормоз
14		30619-1	Внешнее кольцо подшипника
15		30619-2	Внутреннее кольцо подшипника

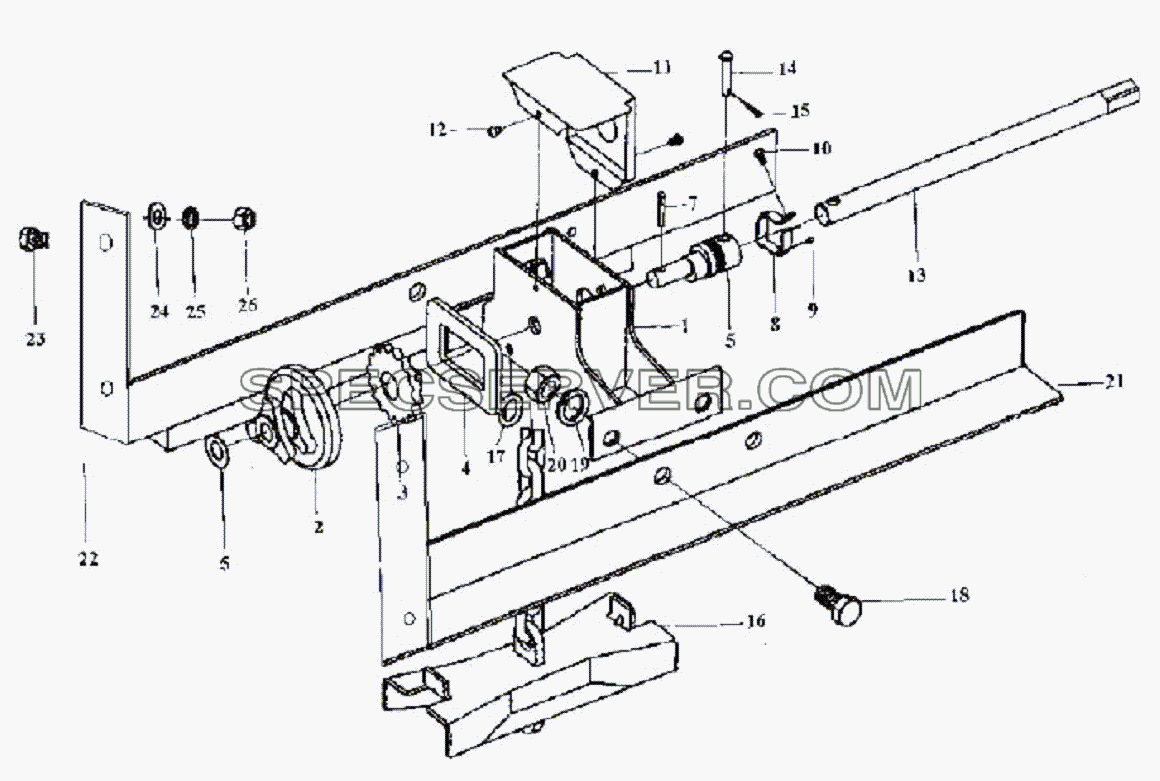

ПОДЪЁМНИК ЗАПАСНОГО КОЛЕСА для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3105010-5R	ПОДЪЁМНИК ЗАПАСНОГО КОЛЕСА
1		3103015-5R	Корпус
2		3105034-01	Шкив подъемника
3		3105036-01	Ведущая шестерня подъемника
4		3105038-01	Самозапирающаяся планка
5		3105039-01	Шайба
6		3105041-01	Ось подъемника
7		Q500420	Шплинт
8		3105042-01	Крепежная крышка
9		3105043-01	Штифт
10		CQ2140510	Винт
11		3105044-01	Крышка подъемника
12		Q214058	Винт
13		3105046-01	Рукоятка подъемника
14		Q5100838	Штифт
15		Q5003012	Штифт
16		3105050-01	КРЕПЛЕНИЕ ПОДЪЁМНИКА ЗАПАСНОГО КОЛЕСА
17		3105066-01	Фиксированное кольцо
18		CQ1501630	Болт
19		Q34016	ПРУЖИННАЯ ШАЙБА
20		CQ34016	Гайка
21		3105080-3N	ЗАДНЯЯ ПЕРЕКЛАДИНА
22		3105075-3N	ПЕРЕДНЯЯ ПЕРЕКЛАДИНА
23		CQ1501235	Болт
24		Q40112	Пружинная шайба
25		Q34012	Шайба
26		CQ34012	Гайка

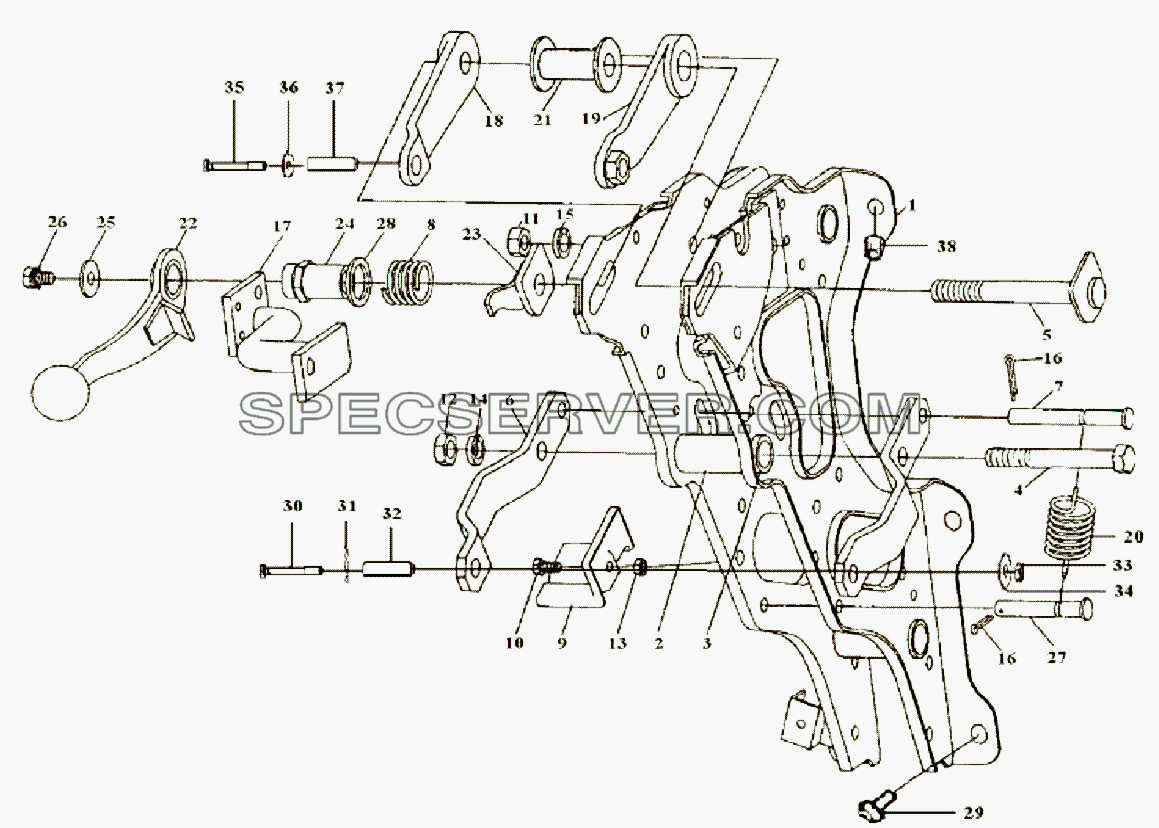

КРОНШТЕЙН РУЛЕВОЙ КОЛОНКИ для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3403010-240	Опора рулевой колонки в сборе
-		3403011-15	Левая опора рулевой колонки
-		3403012-15	Правая опора рулевой колонки
-		3403014-15	Трубка
-		3403017-15	Ограничительная планка
-		3403019-15	Опора
-		3403021-15	Опора
-		3403022-15	Планка
-		3403024-15	Втулка
-		3403026-15	Втулка
-		3403027-15	Планка
-		3403056-15	Стержень
-		3403057-15	Планка
-		3403058-15	Планка
-		3403064-15	Стержень
-		3403066-15	Прокладка
-		3403076-15	Втулка
-		3403078-15	Прокладка
-		3403096-15	Прокладка
-		3403097-15	Ограничительная планка
-		CQ35112	Гайка
-		Q36406	Гайка
-		Q36408	Гайка
1		3403015-240	Держатель рулевой колонки в сборе
2		3403013-15	Трубка А
3		3403023-15	Втулка
4		CQ1601290	Болт
5		3403030-15	Болт с прокладкой
6		3403033-15	Пластина
7		3403034-15	Штифт
8		3403036-15	Пружина
9		3403037-15	Упор
10		CQ1500612	Болт
11		CQ34010	Гайка
12		CQ35012	Гайка
13		CQ39606	Гайка
14		Q40310	Пружинная шайба
15		Q40312	Пружинная шайба
16		Q50110	Штифт
17		3403055-15	Опора рулевой колонки
18		3403050-15	Левый кронштейн
19		3403060-15	Правый кронштейн
20		3403074-15	Пружина
21		3403075C116	Втулка с прокладками
22		3403090-240	Блокирующая рукоятка
23		3403095-15	Прокладка и ограничительная планка
24		3403098-15	Гайка
25		Q40208	Шайба
26		CQ1480814A	Болт
27		3403108-15	Штифт
28		3403109-15	Прокладка
29		CQ1460820	Установочное место для болта
30		CQ15112100	Болт
31		3403027-15	Планка
32		3403053-15	Втулка
33		Q40312	Пружинная шайба
34		CQ34012	Гайка
35		CQ1511260	Болт
36		Q40312	Пружинная шайба
37		3403052-15	Втулка
38		CQ39610	Гайка

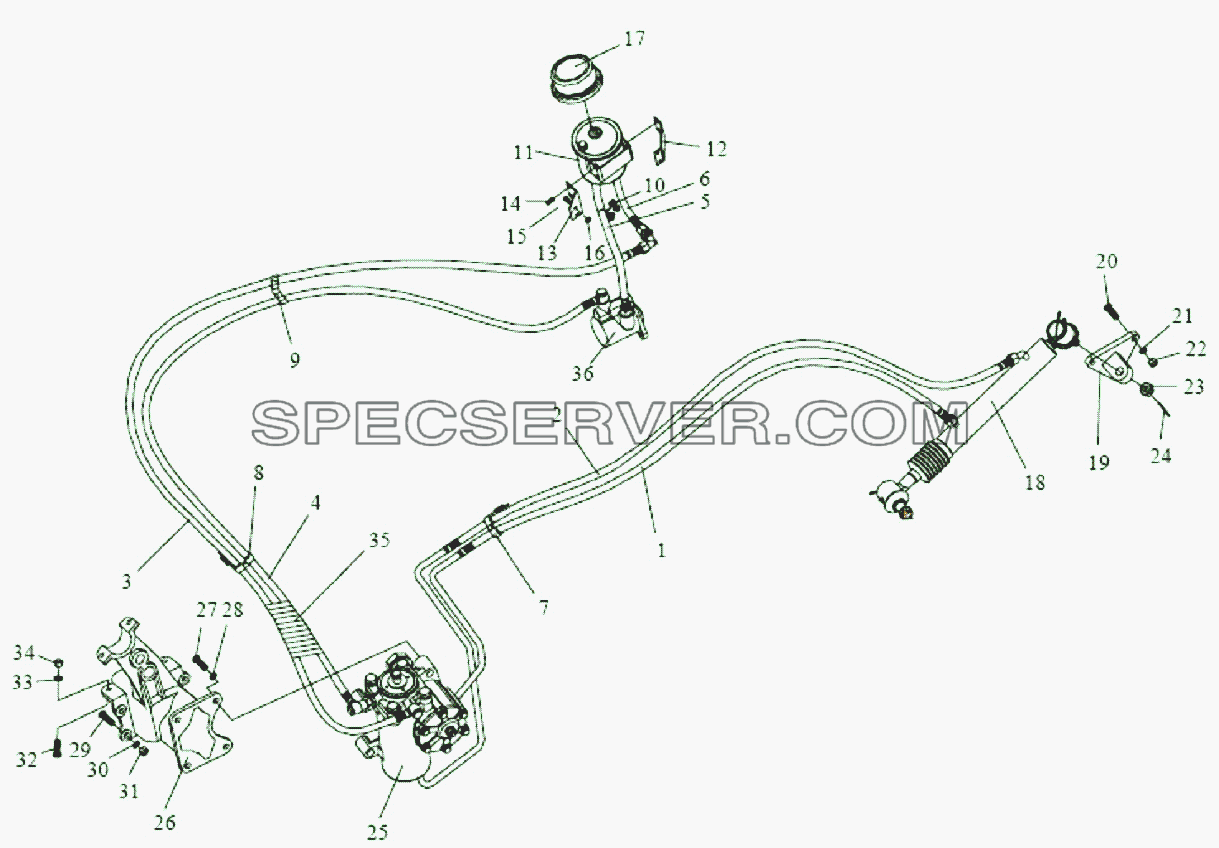

ПРОВОДКА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3406021-91	Пустотелый болт
-		3406022-91	Пустотелый болт
-		3406022-91	Пустотелый болт
-		3406022-91	Пустотелый болт
-		3406022-91	Пустотелый болт
-		3406028-1H	Крышка зажима
-		3406111-317	СКОБА (КРОНШТЕЙН)
-		3406112-209	СКОБА (КРОНШТЕЙН)
-		3406117A8E	Угловой шарнир трубы
-		3406321A8E	Комбинированная уплотнительная шайба
-		3406322A8E	Комбинированная уплотнительная шайба
-		3406322A8E	Комбинированная уплотнительная шайба
-		3406322A8E	Комбинированная уплотнительная шайба
-		3406322A8E	Комбинированная уплотнительная шайба
-		3407024-26D	Уплотнительная прокладка гидравлического насоса
-		CQ1461025	Болт
-		CQ1500825	Болт
-		CQ1500845	Болт
-		CQ1500850	Болт
-		CQ1500850	Болт
-		CQ1501225	Болт
-		CQ34008	Гайка
-		CQ34008	Гайка
-		CQ34008	Гайка
-		CQ34008	Гайка
-		CQ34010	Гайка
-		CQ34012	Гайка
-		CQ35320	Гайка
-		Q40308	Пружинная шайба
-		Q40308	Пружинная шайба
-		Q40308	Пружинная шайба
-		Q40308	Пружинная шайба
-		Q40312	Пружинная шайба
-		S3406028-333	Крышка зажима
-		S3406111-333	Скоба (кронштейн)
-		S3406424-318	Соединение, впуск жидкости
1		2S3406560-333	Узел трубки высокого давления №2
2		2S3406510-333	Узел трубки высокого давления №1
3		2S3406405-318	Узел трубки низкого давления №1
4		2S3406030-318	Узел шланга высокого давления.
5		S3406010-70X	Узел трубки впуска жидкости
6		S3406440-70X	Узел трубки возврата
7		S3406029-333	Зажим
8		3406029-1H	Зажим
9		3726114-01	Зажим
10		3406018-209	Зажим
11		3408010A8E	Узел бачка для жидкости усилителя руля
12		3408017-318	Заднее крепление
13		3408016-318	Переднее крепление
14		CQ1420820	Болт
15		CQ1420820	Болт
16		CQ34008	Гайка
17		3408012A8E	Пылезащитная крышка
18		S3409010-Y05	Вспомогательный цилиндр и шарнир
19		S3409016-333	Скоба (кронштейн)
20		CQ1501450	Болт
21		Q40314	Пружинная шайба
22		CQ34014	Гайка
23		CQ38720	Гайка
24		Q5004040	Шплинт
25		S3411010-252	Узел усилителя руля
26		3403016-240	Крепление
27		CQ1512040	Шестигранный болт
28		Q40320	Пружинная шайба
29		CQ1501645	Болт
30		Q40316	Пружинная шайба
31		CQ34016	Гайка
32		CQ1501445	Болт
33		Q40314	Пружинная шайба
34		CQ34014	Гайка
35		350623-271	Защитное кольцо
36		3407020-333	Узел насоса усилителя руля
