HM484Q Engine. Manual - part 16

Cylinder head and valve mechanisms

55

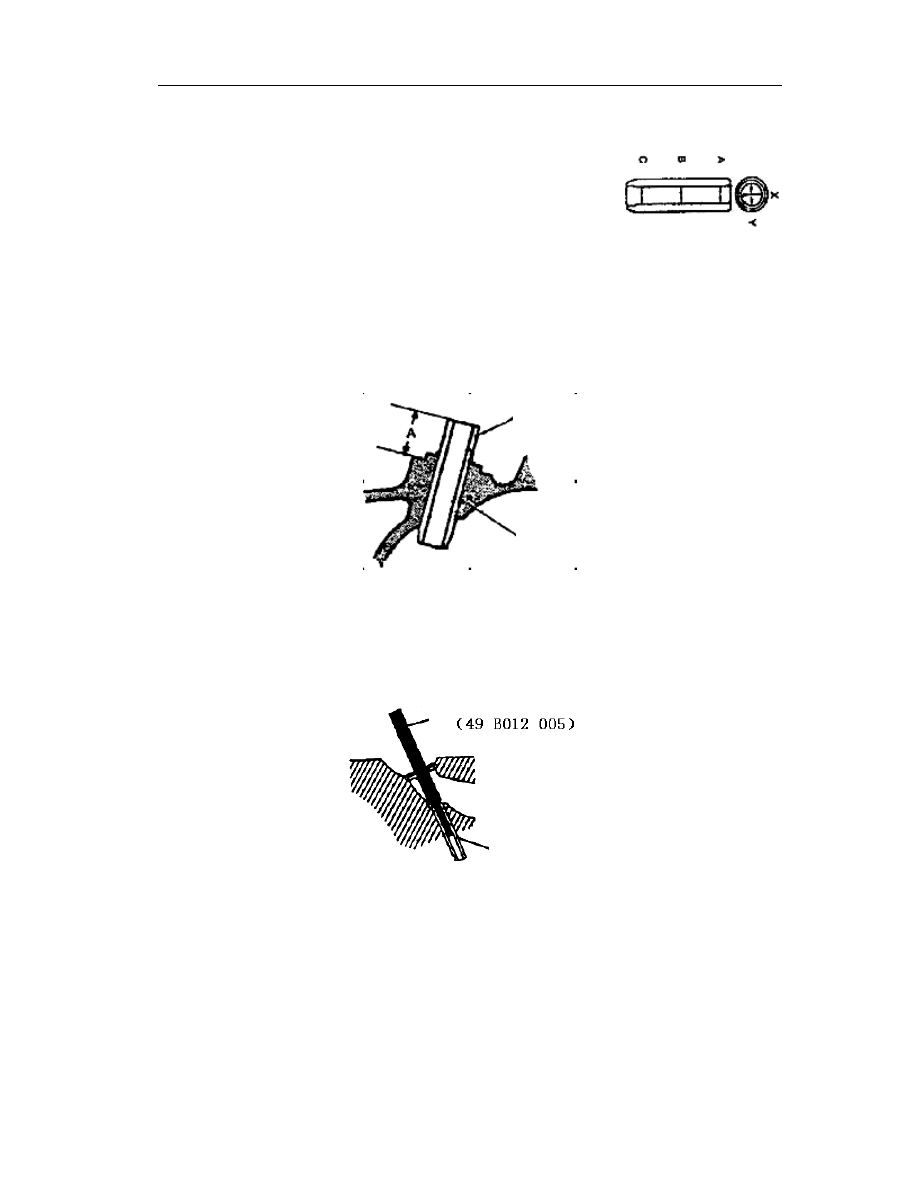

4.  Measure the inner diameter of each valve guide, at three points of A, B and C shown in Fig,

respectively in the directions X and Y, replace the valve guide when necessary.



Standard I/D



Standard: 5～5.012mm{0.1968～0.1973in}



Extra size: 5.012～5.022mm{0.1973～0.1977in}



5.  In absence of lower seat of valve spring, measure the size A, the protrusion height of each

valve guide. Replace the valve guide when necessary.



Standard height



At the intake side: 19.8～20.4mm{0.7795～0.8031in}



At the exhaust side: 14.6～15.2mm{0.5748～0.5984in}





Replacement of valve guide

Disassembly of valve guide



Use a special tool to press out the valve guide from the side of combustion chamber.





Assembly of valve guide

1.  Adjust the special tool, enabling the pressed depth L to meet the requirements.



Depth L



Intake side: 19.8～20.4mm{0.7795～0.8031in}



Exhaust side: 14.6～15.2mm{0.5748～0.5984in}

Valve guide tube

Cylinder head

Valve guide tube puller/installer

Valve guide tube

Cylinder head and valve mechanisms

56

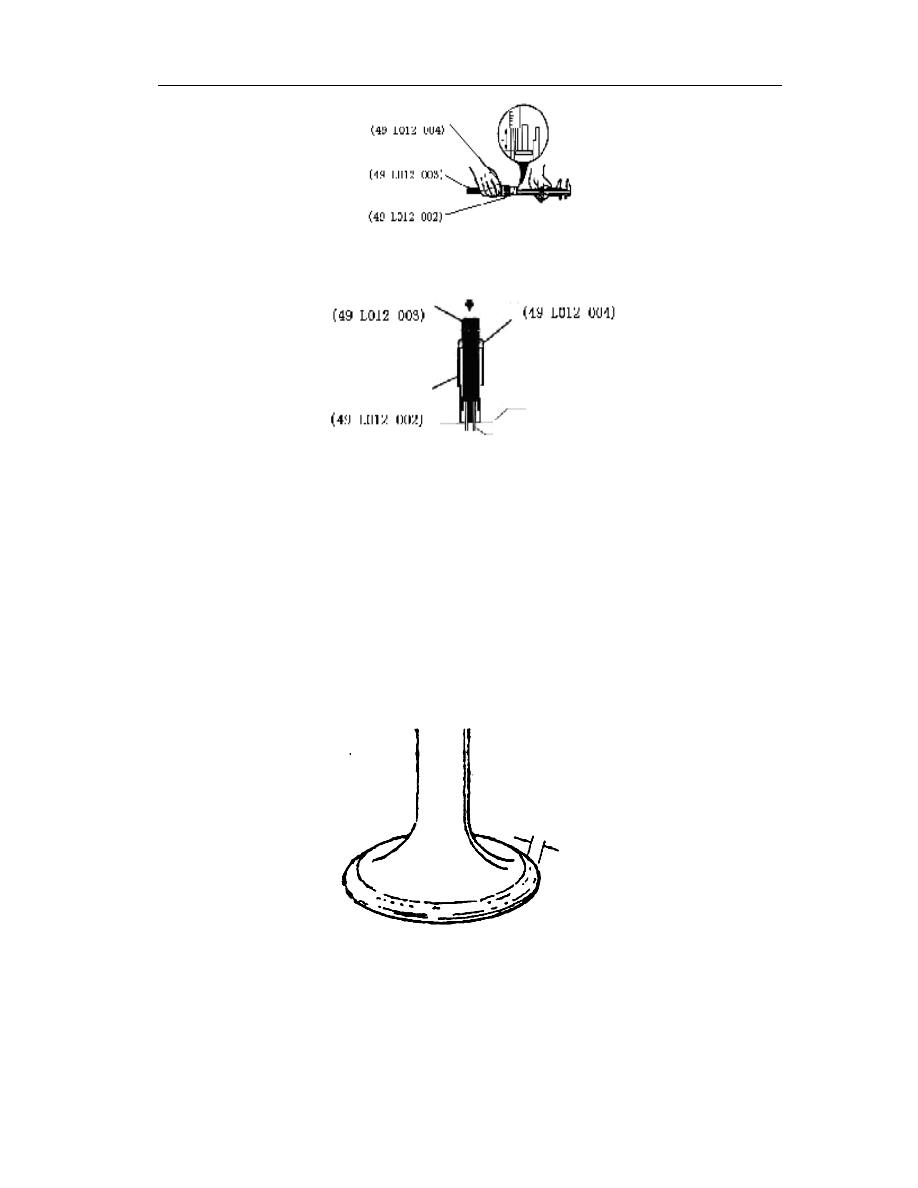

2.  Press in the valve guide from the back of combustion chamber until the special tool gets in

touch with the cylinder head.





3.  Check  whether  the  height  of  valve  guide  meets  the  technique  index(See

——Check  of

Valve Guide).



Standard height:



Intake side: 19.8～20.4mm{0.7795～0.8031in}



Exhaust side: 14.6～15.2mm{0.5748～0.5984in}

Check/repair of valve seat

1.  By use of surface painting method, measure the contact width of valve seat. If necessary,

use a valve seat cutter 44

° to reprocess the surface of valve or valve seat.



Standard width: 0.9～1.3mm{0.035～0.051in}

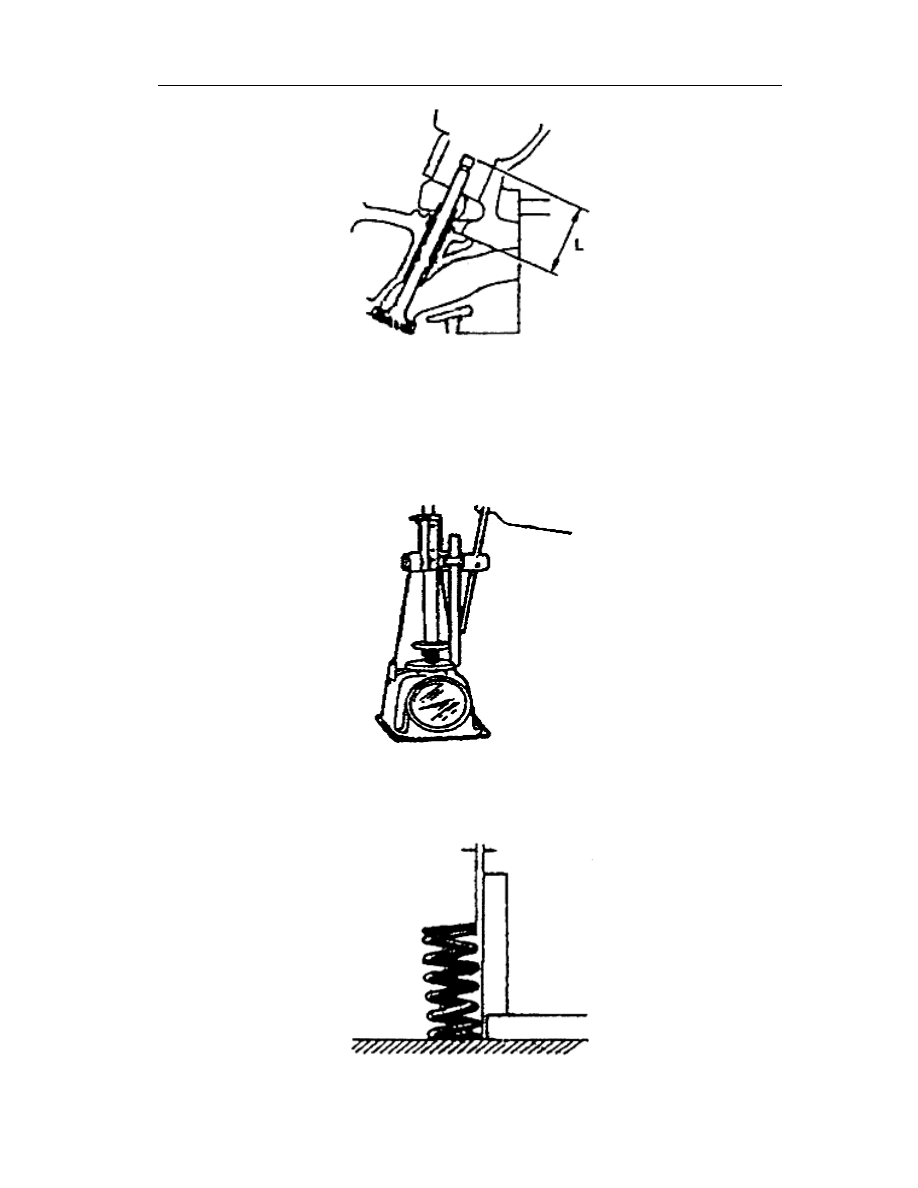

2.  Check the indentation of valve seat. Measure the extension length of valve rod (size: L).

Replace the cylinder head when necessary.



Standard size L



Intake:44.07～44.67mm{1.7350～1.7587in}



Exhaust:44.07～44.67mm{1.7350～1.7587in}

Special tool

Special tool

Special tool

Special tool

Special tool

Special tool

Contact width of valve seat

Valve guide tube

Cylinder head

Cylinder head and valve mechanisms

57



Check of valve spring

1.  Apply the pressure on the valve spring. Check the spring height. Replace the valve spring

when necessary



Pressure: 203～225N{20.71～22.95kgf, 45.68～50.631bf}



Standard height: 38.8mm {1.528in}



2.  Measure the perpendicularity of valve spring. If the perpendicularity exceeded the

standard, replace the valve spring.



Max. perpendicularity of valve spring: 1.86mm {0.073in}



Cylinder head and valve mechanisms

58

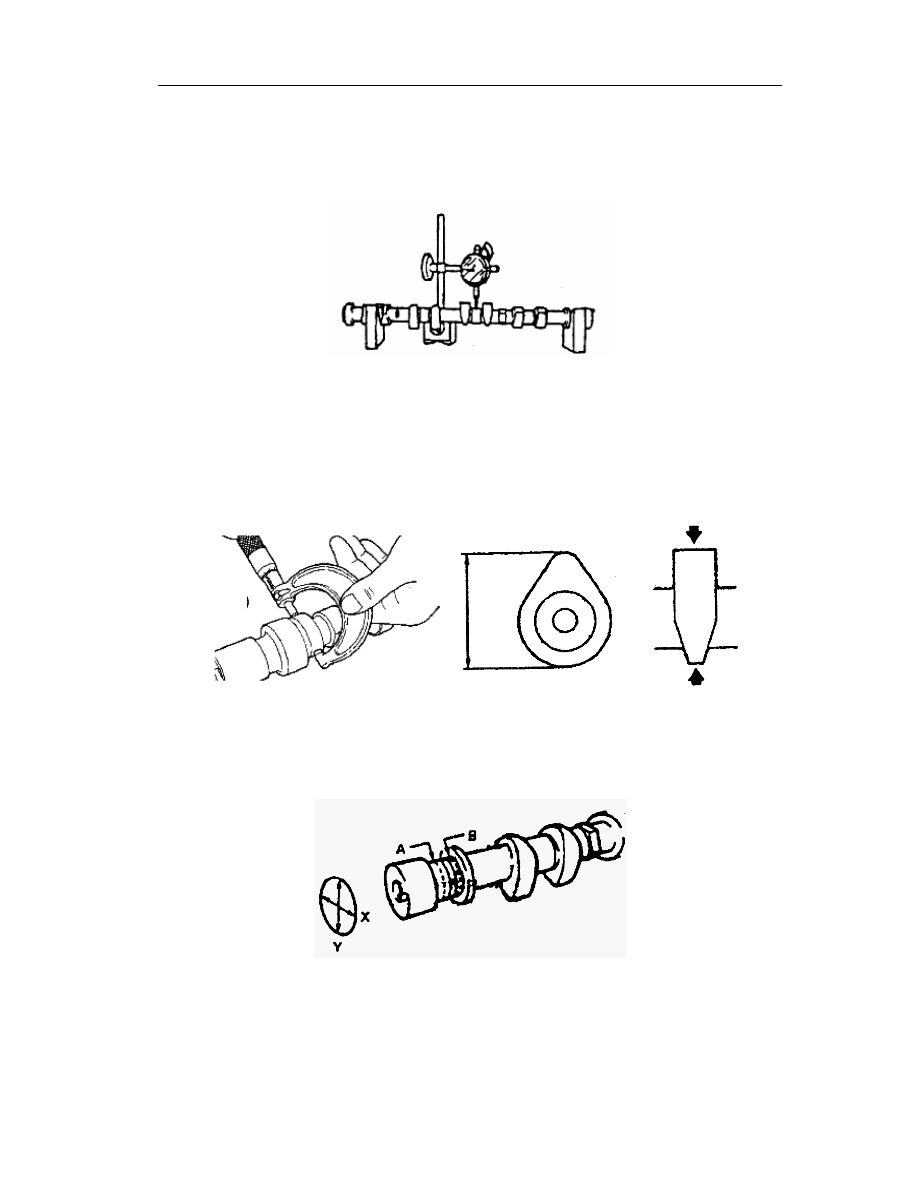

Check of spring

1.  Place the journals of camshafts No. 1 and 5 on the V-block, measure the radius run-out of

camshaft. Replace the camshaft when necessary.



Radius run-out: 0.03mm {0.0012in}



2.  Measure the height of two convexes as shown in Fig. Replace the camshaft when

necessary.



Standard height



Intake side: 43.81mm{1.7248in}; Exhaust side: 43.78mm {1.7236in}



Min.height



Intake side: 43.61mm{1.7169in}; Exhaust side: 43.58mm {1.7157in}





3.  Measure the journal diameters at two points of A and B shown in Fig, respectively in the

directions X and Y, replace the camshaft when necessary.



Standard diameter: 25.940～25.965mm{1.0213～1.0222in}



Min.diameter: 25.910mm{1.0201in}



4.  Remove the tappet and measure the journal clearance of camshaft according to the

method shown as below:

(1)   Wipe out all oil on/in the journal and bearing seat.

(2)   Contain the camshaft into the bearing seat.

(3)  As shown in the following figure, cut the clearance gauge of plastic line into the size
