HM484Q Engine. Manual - part 14

Cylinder head and valve mechanisms

47





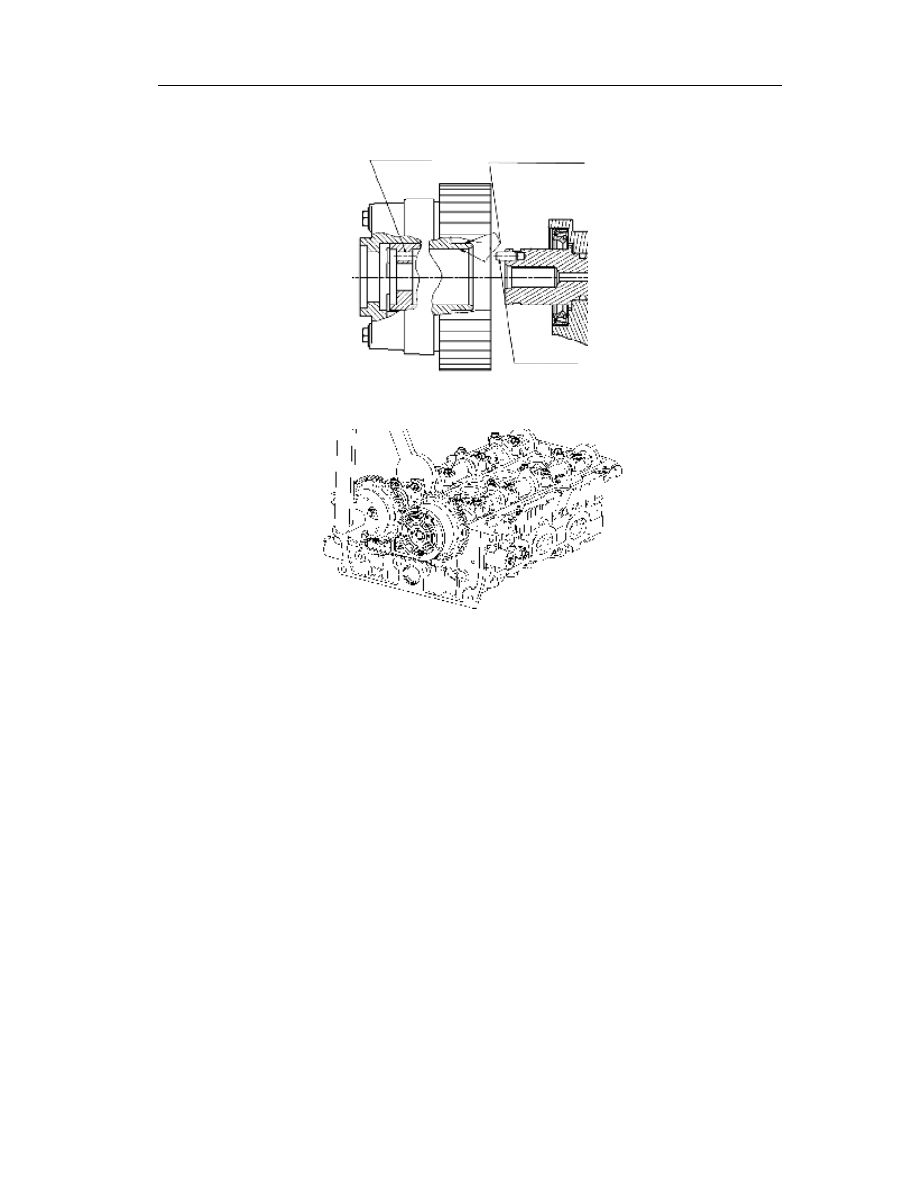

3.  As shown in Fig., tighten the VVT fixing bolts by jamming the hexagonal casting on the

camshaft with a wrench.





































Camshaft positioning pin

Positioning hole of VVT assembly

Smear a little oil on the insertion part

(inner/outer) of VVT assembly

Cylinder head and valve mechanisms

48

Removal/installation of valve gear

1.  Remove the cylinder head (See

——Disassembly of Cylinder Head).

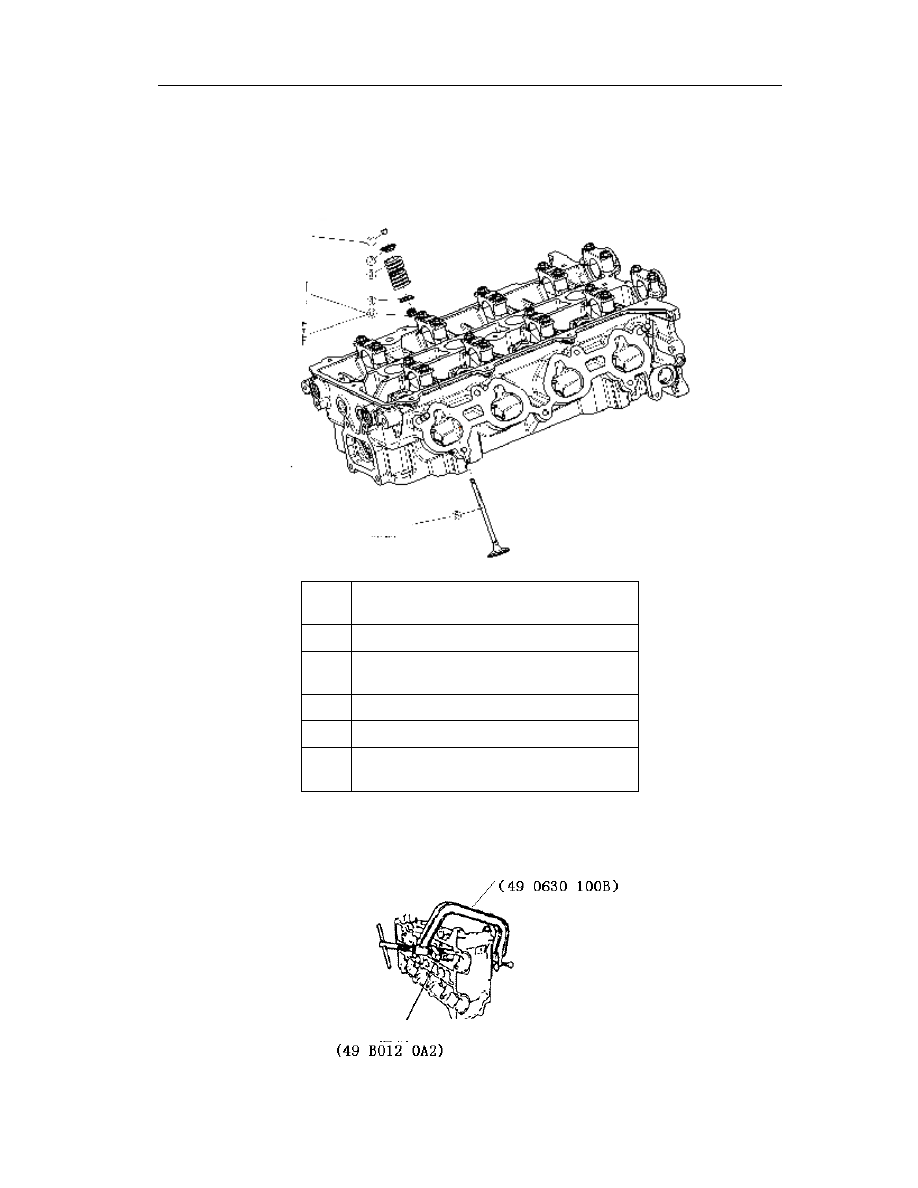

2.  Disassemble as per the order shown in the Fig.

3.  Assemble in the reversing order of disassembly.



1

Valve split collet (please refer to the
Removal/Installation Instruction)

2

Upper seat of valve spring

3

Lower seat of valve spring (refer to the
Assembly Instructions)

4

Lower seat of valve spring

5

Valve

6

Valve oil seal(refer to
Removal/installation Instruction)

Disassembly of valve split collets

Use a special tool to press the lower seat of valve spring and remove the valve split collet.



Special tool designated to the

disassembly and assembly

Special tool designated to the

disassembly and assembly

Part replacement is necessary after

the disassembly

Smear prior to the

installation

Valve spring puller

Pivot

Cylinder head and valve mechanisms

49

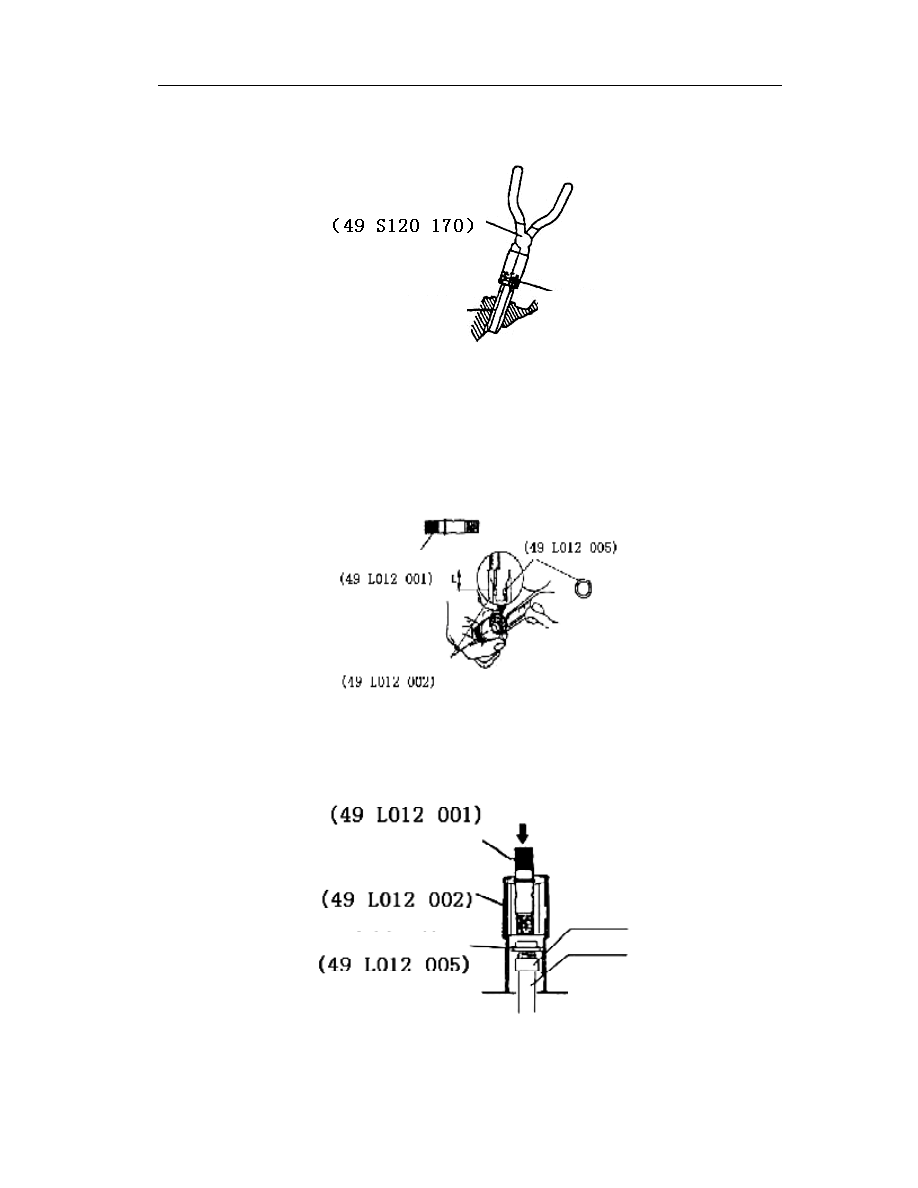

Disassembly of valve oil seal

l  Use a special tool to remove the valve oil seal.





Assembly of valve oil seal

1.  Adjust the special tool and enable the encasing depth L to meet the requirements.



Depth L



Intake: 22.1mm (0.87in); Exhaust: 16.9mm (0.665in).



2.  Press with hands the valve oil seal into the valve guide.

3.  Keep tapping the special tool by use of a plastic hammer until its bottom gets in touch with

the cylinder head.







Valve spring puller



Valve guide tube

Valve seal

Special tool

Special tool

Special tool

Special tool

Special tool

Special tool

Cylinder head

Valve guide tube

Valve seal

Cylinder head and valve mechanisms

50

Valve spring

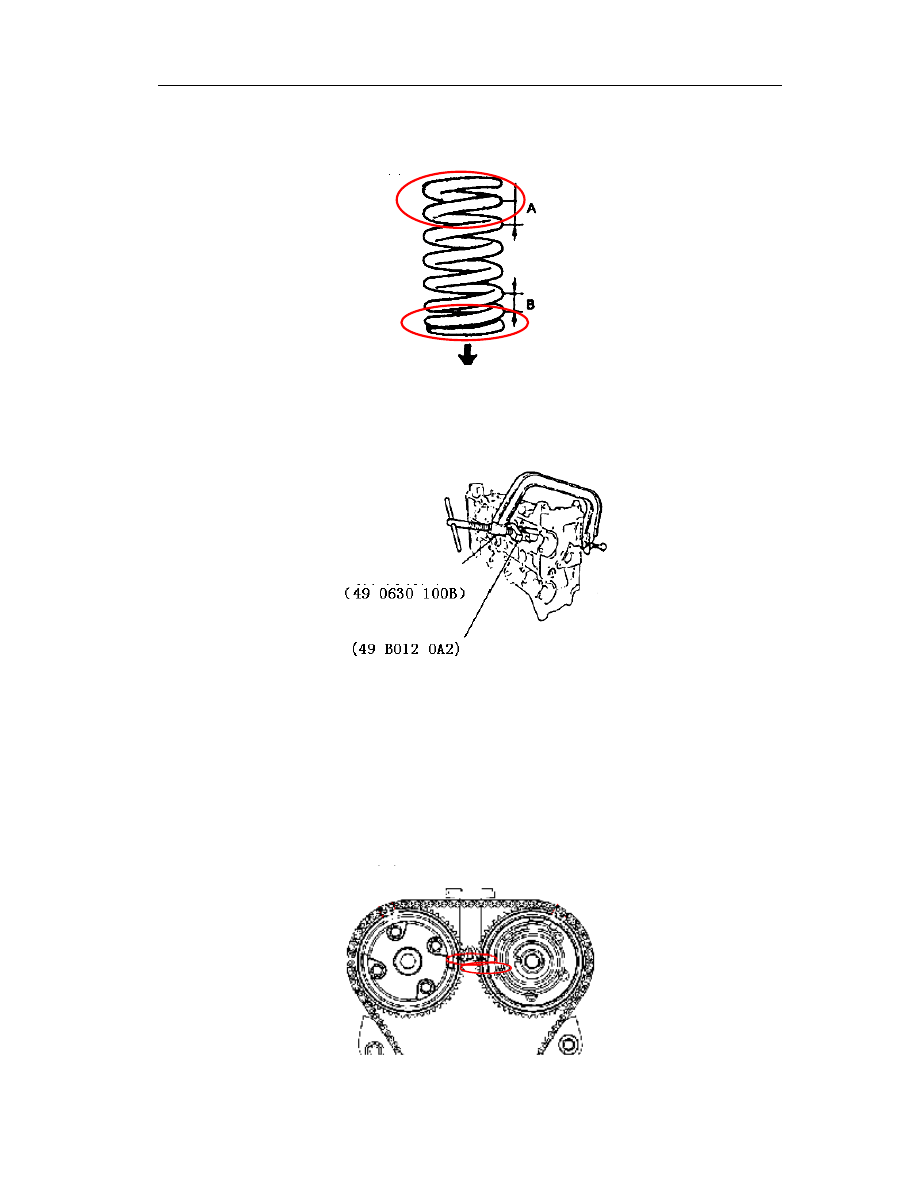

Fit the valve spring and face the end with dense thread pitch toward the cylinder head.



Installation of valve split collets

Use a special tool to press the valve spring seat and fit the valve split collet.



Inspection of valve clearance

1.  Remove the cylinder head cover (See the timing belt, Disassembly of Cylinder Head

Cover).

2.  Confirm that the engine has been cooled down.

3.  Measure the valve clearance.

(1)  Turn clockwise the crankshaft, enabling the piston to locate on the TDC of the cylinder no.1,

i.e.: the valve sign shall be located as shown in the following figure.



(2)  Measure with a feeler the valve clearances of all cylinders as marked in Fig. A.

T

h

in

 t

h

re

a

d

 p

it

ch



T

h

ic

k

 t

h

re

a

d

 p

it

ch





A larger than B

Cylinder head

Valve spring puller

Pivot

Intake side

Exhaust side
