HM484Q Engine. Manual - part 11

Lubrication system

35

Assembly instructions of oil pan

Caution

l  If the bolt is reused, the sealant on

the old thread has to be removed.
The screw with old thread sealant
may damage the screw hole.

1.  Add continuously sealant around the

inside of oil pan bolt hole and make the
end overlapped.



Sealant diameter:

Φ2.0～

Φ3.0mm{0.079～0.118in}

2.  Install the oil pan.







Removal/installation of oil pan body

Disassembly instructions of oil pan body

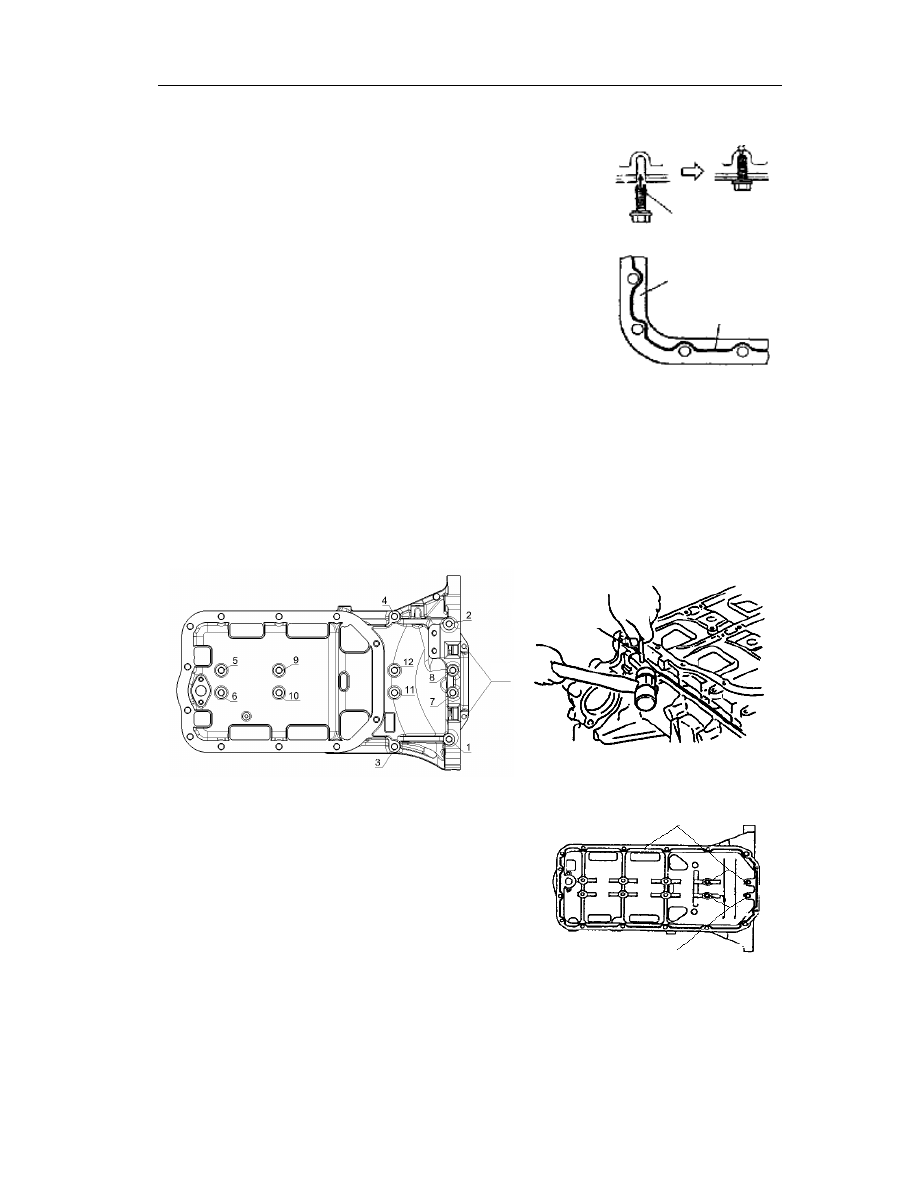

1.  Remove two bolts behind the oil pan body.

2.  Unscrew, in 2

—3 steps, the oil pan body bolts as per the order shown in Fig.,below.

3.  Use the split tool to remove the oil pan body.





Assembly instructions of oil pan body

1.  Smear  evenly  the  sealant  on  the  oil  pan

body as shown in the following Fig.



Sealant diameter:

Φ2.0～Φ3.0mm{0.08～

0.11in}

2.  Tightening bolt A.



Tighten the oil pan body bolts in 2-3 steps
as  per  the  reversing  order  of  the
disassembly  (See

——  Disassembly  Oil

Pan Body)





Fissure

Old sealant

Oil pan

Sealant smeared prior

to the installation

Split tool

Bolt

Sealant smeared prior to the installation

Sealant smeared prior to the installation

Lubrication system

36

Removal/installation of timing sprocket casing

1.  Remove the crankshaft pulley (See

——Crankshaft Pulley).

2.  Remove  the  cylinder  head  cover  (See

——Disassembly  instructions  of  Cylinder  Head

Cover).

3.  Remove the oil pan (See

——Oil Pan, Removal/Installation of Oil Pan).

4.  Remove the oil pan body (See

——Removal/Installation of Oil Pan Body).

5.  Remove the water pump (See

——Removal/Installation of Water Pump).

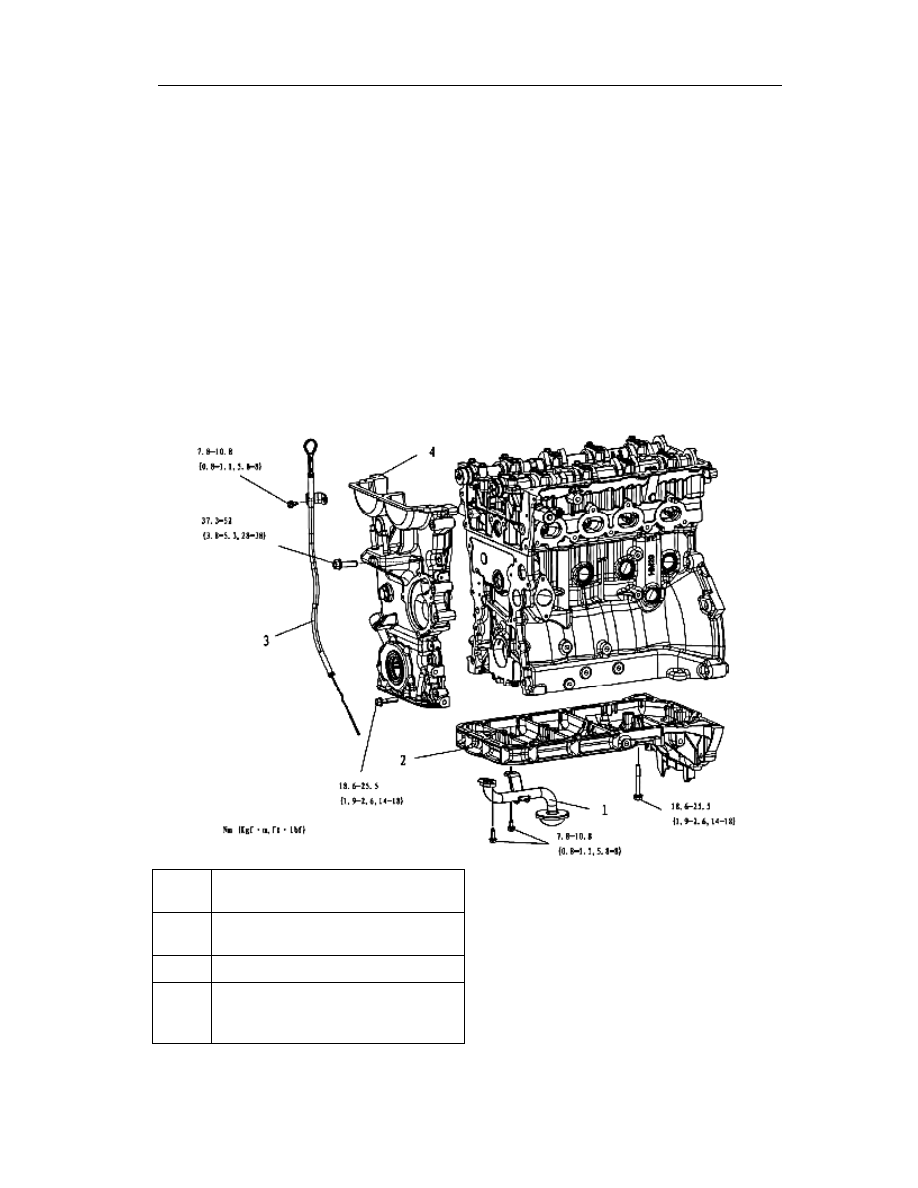

6.  Disassemble as per the order shown in Fig., below.

7.  Assemble in the reversing order of disassembly.









1

Oil

filter

(See

—Assembly

instructions)

2

Oil  pan  body  (See

—Disassembly

and Assembly Instructions)

3

Dipstick guide

4

oil pump and Timing sprocket casing
assemblies (See

—Disassembly and

Assembly Instructions)



Lubrication system

37

Disassembly instructions of oil pump seal

Remove the oil seal by use of a screwdriver wrapped with a piece of clean fabric.

Assembly instructions of oil pump and
timing sprocket casing assemblies

1.  Add clean oil outside the oil sea;

2.  Fit the oil seal with hands;

3.  Use a special tool to evenly press in the

Seal;



Press depth: 0～1mm{0～0.038in}

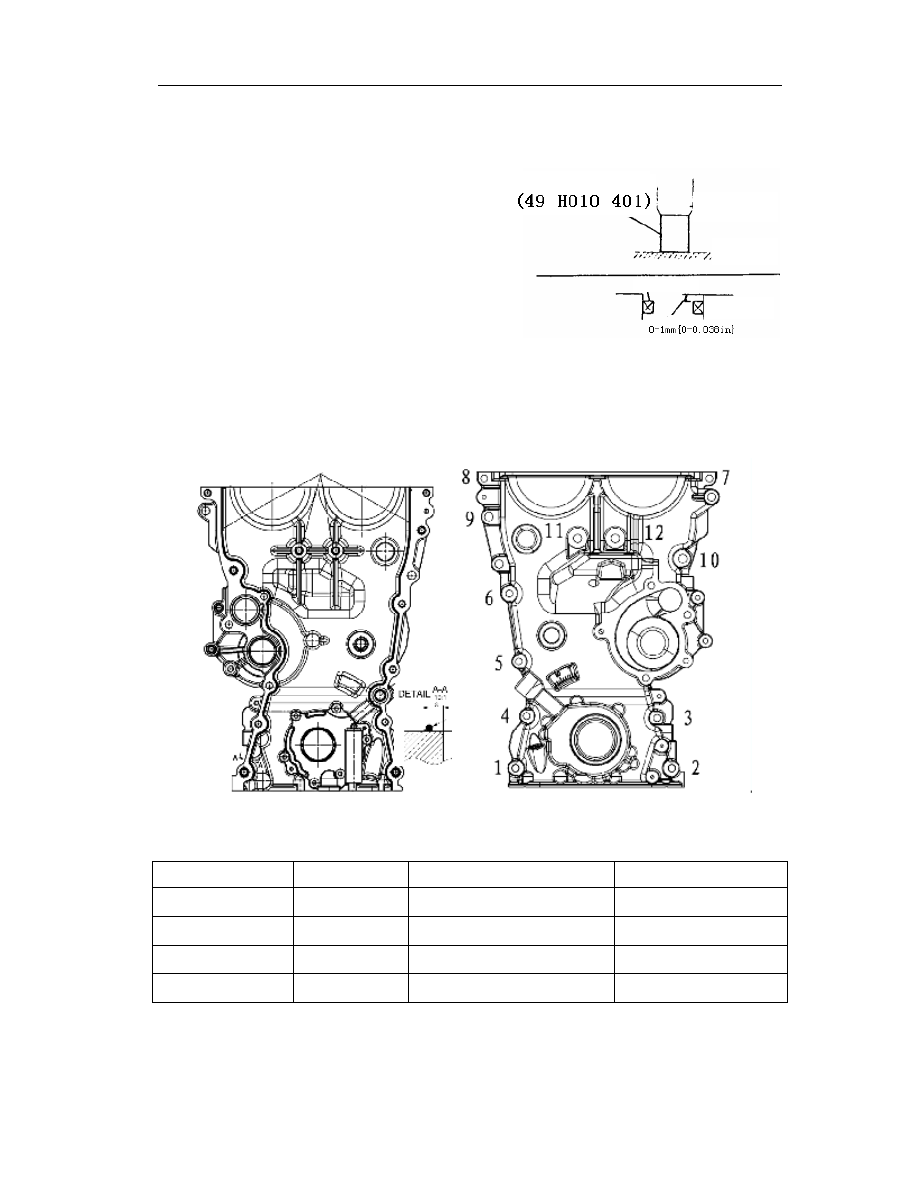

4.  As shown in Fig., smear evenly the

sealant around the sprocket casing edge.





Sealant diameter:

Φ1～Φ2mm{0.04～0.07in}







5.  Fit the sprocket casing and tighten the bolts as per the order shown in Fig.

l  Specification and torque of mounting bolt

S/C

Specification

Length of bolt stem (mm)

Mouting torque (N

·m)

1、2、5、6、7、8

M8

35

18.6～25.5

3、4

M8

30

18.6～25.5

9、10

M10

35

37.3～52

11、12

M10

55

37.3～52



Oil seal installer

Compress

Oil pump

Oil seal

Oil pump

Sealant smeared prior to

the installation

No greasy dirt and dust etc on the

surface of sealant coating

Lubrication system

38

Assembly instructions of oil filter

1.  Install the oil filter spacer as shown in the left diagram.

2.  Tighten the bolts as per the order shown in the right Fig.











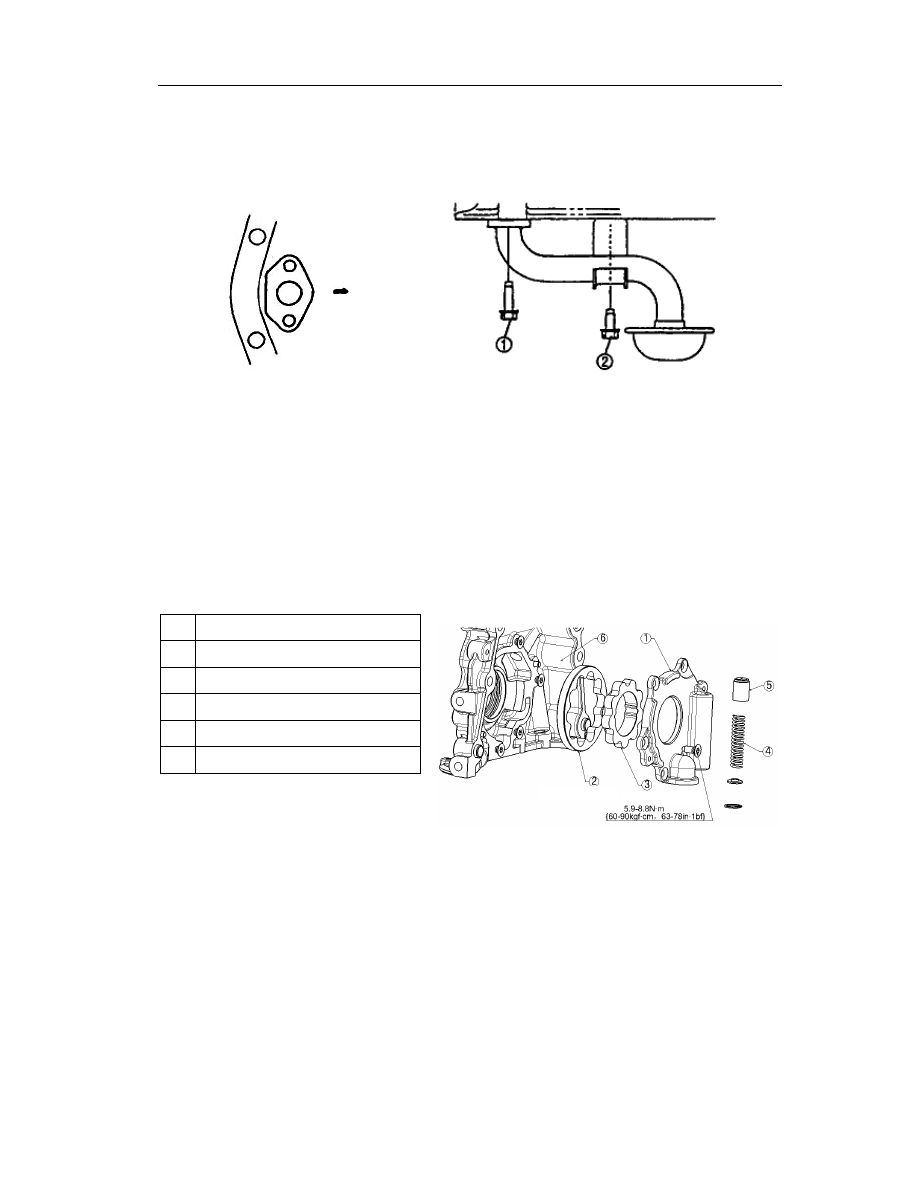

Break down/installation of oil pump and timing sprocket casing

1.  Remove the timing sprocket casing (See

——Removal/installation of Timing Sprocket

Casing).

2.  Break down as shown in the following Fig.

3.  Assemble as per the reversing order of the disassembly.

1

Oil pump cover

2

External rotor

3

Internal rotor

4

Pressure spring

5

Control piston

6

Timing sprocket casing







Rotor clearance inspection

1.  Measure the following clearance, and replace rotor and/or pump body if necessary.



Standard tip clearance: 0.06～0.18 mm{0.0024～0.0070in}



Max.tip clearance: 0.22mm {0.009in}

Inside the oil pan

Check of oil pump

Check of oil pump
