2.3 Овсещение и сигнал камерный плафон , клаксон, сигнальные лампы

Красный

Зеленый

Ярко-зеленый

A6  Централизованный  контроллер  света              E  27  сигнальные  лампы      E36/37  Правая  и  левая  лампы  ступени    E32  Лампа  для  чтения  водителем  левого  положения    E33  Лампа  для  чтения
водителем  правого  положения    E39  Тревожная  лампа  открытия  двери      E31  Левое  внутреннее  освещение      E  38  Правое  внутреннее  освещение      F28  Предохранитель  реле  клаксона      F33
Тревога      F15  Предохранитель  лампы  ступени      F51  Предохранитель  регулятора  скоростей        K5  реле  клаксона      S9  Переключатель  клаксона      S10  Кнопка  клаксона      S17  Переключатель
камерной лампы      X8 Разъем для подключения шасси к кузову 3      X10 Разъемпереключателя камерной лампы      X18 Разъемпереключателя клаксона      X44 Разъемконтроллера скоростей машины
S47  Выключатель  тревожной  лампы      X60  Разъем  электромагтнитного  клапана  воздушного  клаксона      X107/108 Разъем  пучка  на приборах  правой  и  левой  двери      B8/9  Спаренные  звуковые
сигналы      Y5 Электромагтнитный клапан воздушного клаксона





99

Инструкция  по  эксплуатации  серии  J6P
«Зефан» коммерческого автомобиля.



Приложения и данные





Э

л

ек

тр

и

че

ск

и

е с

хе

м

ы

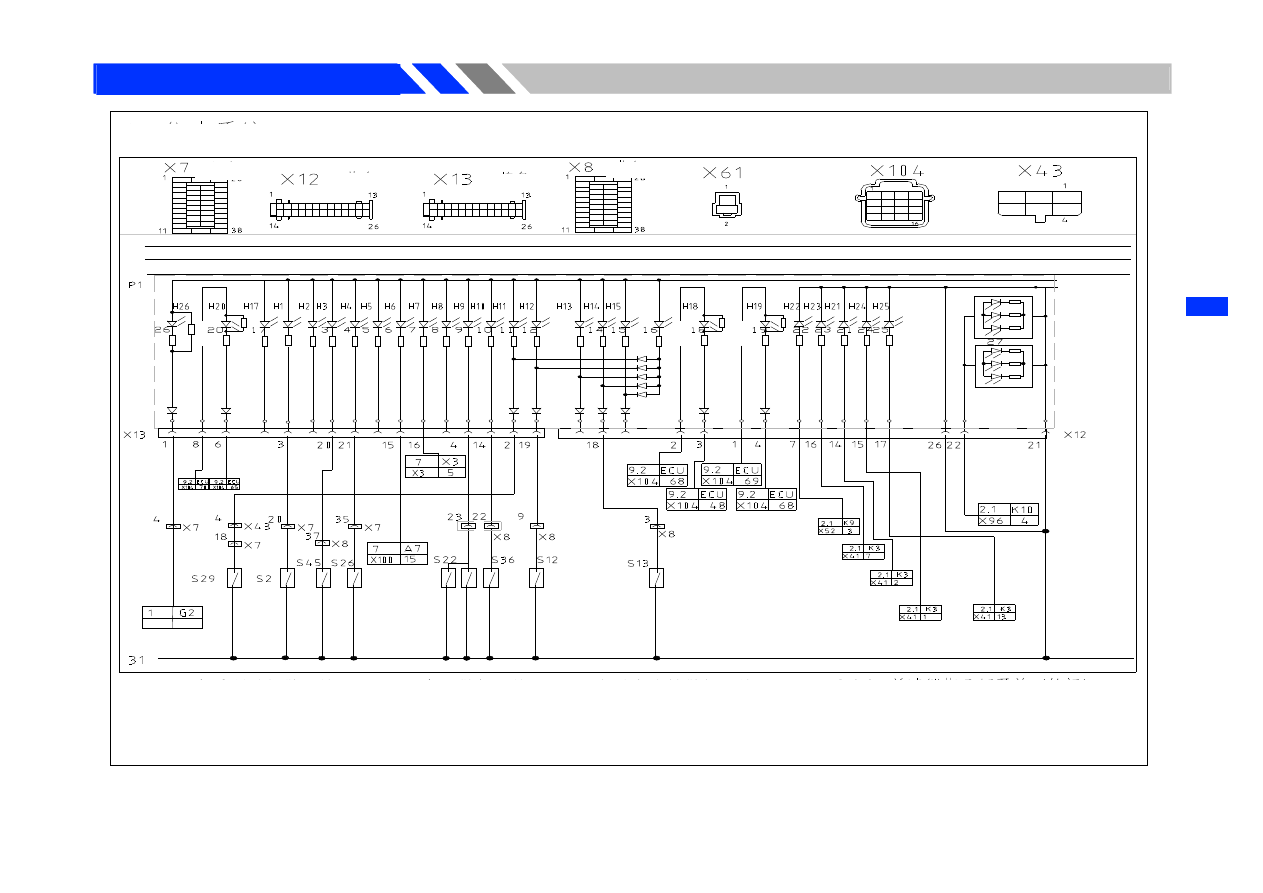

3.1 Приборная система

Коричневый



Желтый



Синий

Желтый

S2 Ручной тормозной    пневмовыключатель сигнализации    S12 Пневмовыключатель сигнализации    S13 Тумблер сигнализации в кабине    S22 Выключптель
указательной  лампы  механизма  блокировки  дифференциала  (между  колесами)    S26  Переключатель  высшей  и  низшей  передач    S29  Выключатель
сигнализации    уровня  воды    S36  Выключатель  указательной  лампы  механизма  блокировки  дифференциала  (  между  валами)        X7  Стыковой  разъем
кузова  шасси    (оранжевый)    X8  Стыковой  разъем  кузова  шасси    (Желтый)    X13  Разъем  прибора(Синий  )    X12  Разъем  прибора(желтый  )    X43  разъем
контроллера уровня    P1 Комбинация приборов





100

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Приложения и данные

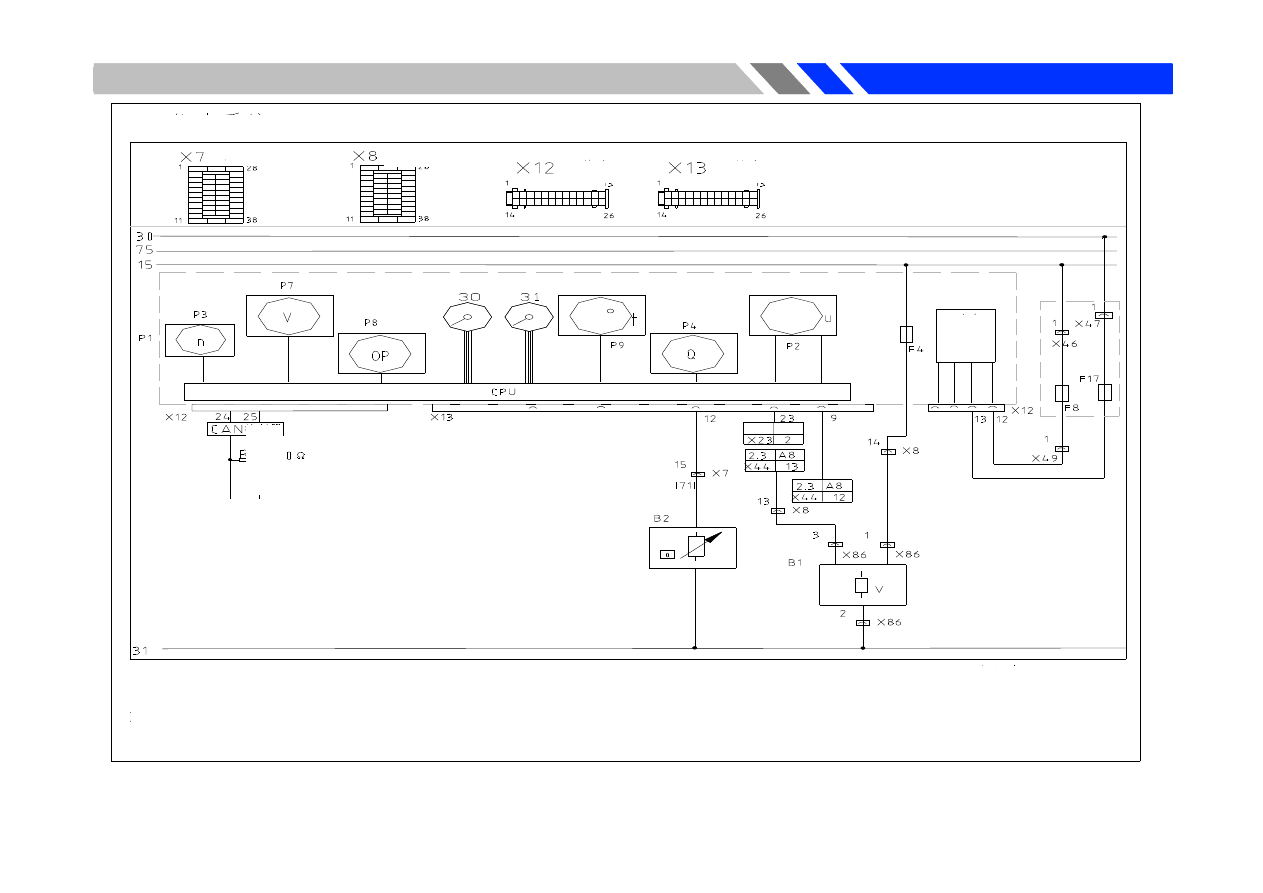

3.2 Приборная система

Оранжевый

Желтый

Желтый

Синий



Модуль

напряж



Контроллер CAN




B1 Датчик спидометра скорости    B2 Датчик указателя уровня топлива    F8 Предохранительная проволока прибора︱ON︱    F17 Блок предохранителей    F37
Блок  предохранителей    P1  Комбинация  приборов    P2  Электронный  спидометр  скорости    P3  Счетчик  оборотов  двигателя    P4  Указатель  уровня  топлива
P7 Вольтметр    P8 Масляный манометр    P9 Указатель температуры воды    X7 Стыковой разъем кузова с шасси(Оранжевый)    X8 Стыковой разъем кузова с
шасси(Желтый)    X12 1Разъем прибора1    X13 1Разъем прибора1    X86 Разъемы датчика одометра





101

Инструкция  по  эксплуатации  серии  J6P
«Зефан» коммерческого автомобиля.



Приложения и данные





Э

л

ек

тр

и

че

ск

и

е с

хе

м

ы



3.3 Приборная система

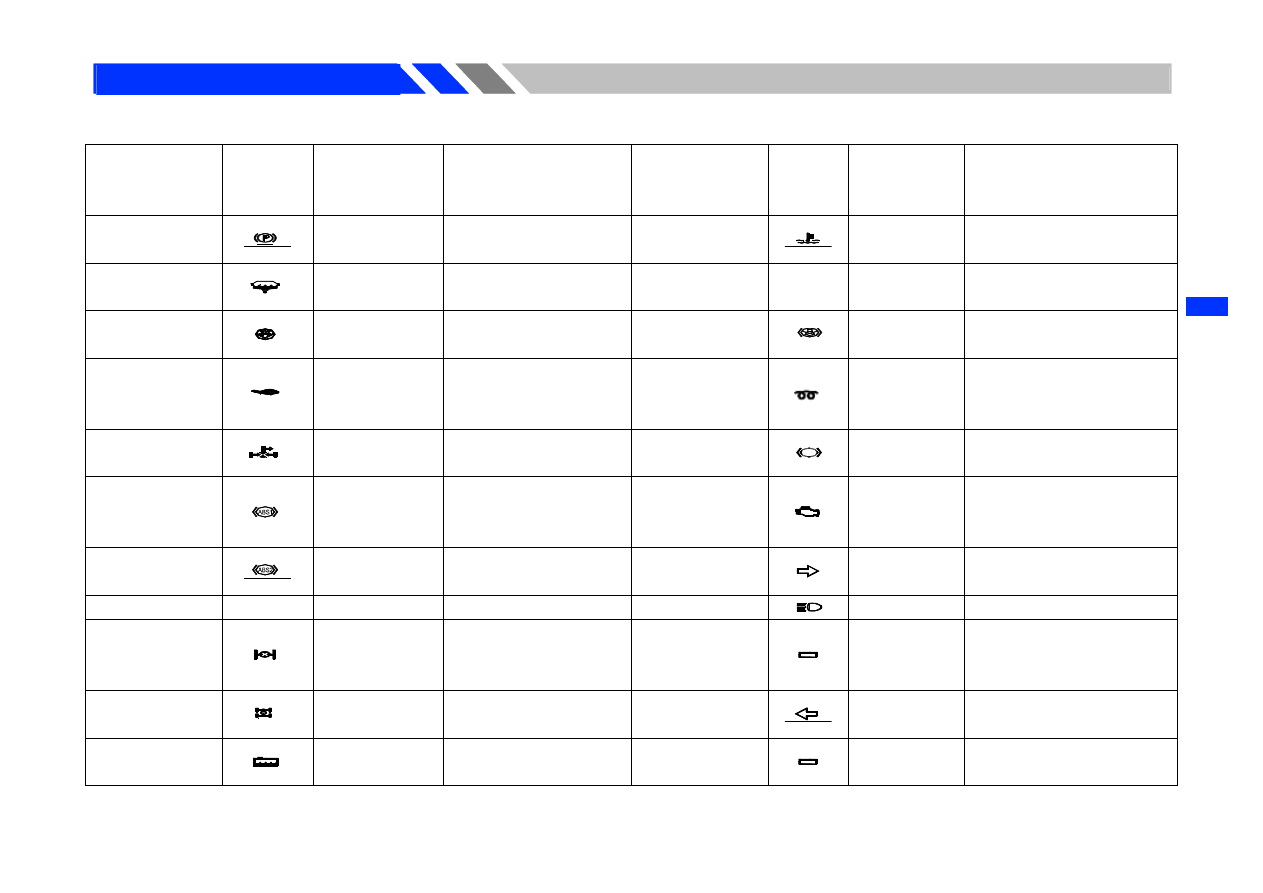

Символы приборной системы

№ П/п

Символ

Цвет

отображаемого

символа

Обозначение символа

№ п/п

Символ

Цвет

отображаемого

символа

Обозначение символа

H1



Красный

Показатель на тормоз

H15



Красный

Предупреждение

охлаждающей жидкости

H2



Красный

Сигнал забита топливного

фильтра

H16







H3



Красный

Тревога по поводу отбоя в

тормозной системе

H17



Желтый

Показатель на отбой лампы

H4



Желтый

Тревога по поводу

закупоривания пустого

фильтра

H18



Желтый

Подогреватель двигателя

H5



Желтый

Показатель на низкую

скорость

H19

H



Желтый

Показатель на

вспомогательный тормоз

H6



Желтый

Abs1 инструкция основного

автомобиля

H20



Желтый

Показатель на отбой

Электроуправляемого

двигателя

H7



Желтый

Abs2 инструкция прицепа

H21



Зеленый

Показатель на правое

направление

H8







H22



Синий

Показатель на дальний свет

H9



Желтый

Показатель на

Межколесный

дифференциал

H23



Зеленый

Показатель на правое

направление прицепа

H10



Желтый

Межосевой

дифференциал

H24



Зеленый

Показатель на левое

направление

H11



Красный

Тревога по поводу уровня

охлаждающей жидкости

H25



Зеленый

Показатель на левое

направление    прицепа
