102

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Приложения и данные

H12



Красный

Тревога по поводу отбоя в

тормозной системе

H26



Красный

Показатель на зарядку

аккумуллятора

H13



Красный

Тревога по поводу

масленного давления

H27







H14



Красный

Тревога по поводу

переворачивания кабины

H28







P2



Электронный спидометр

P3



Счетчик оборотов двигателя

P4



Указатель уровня топлива

P7



Вольтметр

P8



Масляный манометр

P9



Указатель температуры воды







103

Инструкция  по  эксплуатации  серии  J6P
«Зефан» коммерческого автомобиля.



Приложения и данные





Э

л

ек

тр

и

че

ск

и

е с

хе

м

ы





4 Протирание, мойка, автоматический кондиционер



Оранжевый

F1 Предохранитель реле стеклоочистителя    F32 Предохранитель реле кондиционера    F36 Предохранитель двигателя подогревателя    F44 Воздухоосушитель    К2 Высокоскоростное реле стеклоочистителя    K4 Реле
стеклоочистителя  низкой  скорости    K15  Реле  кондиционера    M2  электродвигатель  стеклоочистителя    M3  стиральные  двигатели        R6  электромагнитная  муфта    S7  Выключатель  стеклоочистителей    S8
Выключатель  омывателя    S24  Переключатель    климат-контроля    S33  Переключатель  низкого  давления  хладагента  кондиционера    X7/8  Стыковочный  разъем  кузова  с  шасси    X28  Разъемы  выключателей
стеклоочистителя  и  очистителя    X30  Разъема  электродвигателя  стеклоочистителей  X30    X32  Разъем1  климата-контроля  X32  1    X34  Разъем3  климата-контроля  X34    X36  разъемы  термостата    X37  разъем  1
электродвигателя  обогревателя    X38  нагревателя  2  разъема  электродвигателя  обогревателя    X45  Разъем  контроллера  интервального  режима  очистки  X45    A5  Периодический  контроллер  стеклоочистителей    R3
Воздухоосушитель    X104 Разъем для присоединения двигателя к шасси    X81 Разъемы воздухоосушителя




104

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Приложения и данные

6

5

1

2

3

4



Коричневый

Желтый

Зеленый



Ярко-красный



Ярко-красный



Зеленый



Зеленый

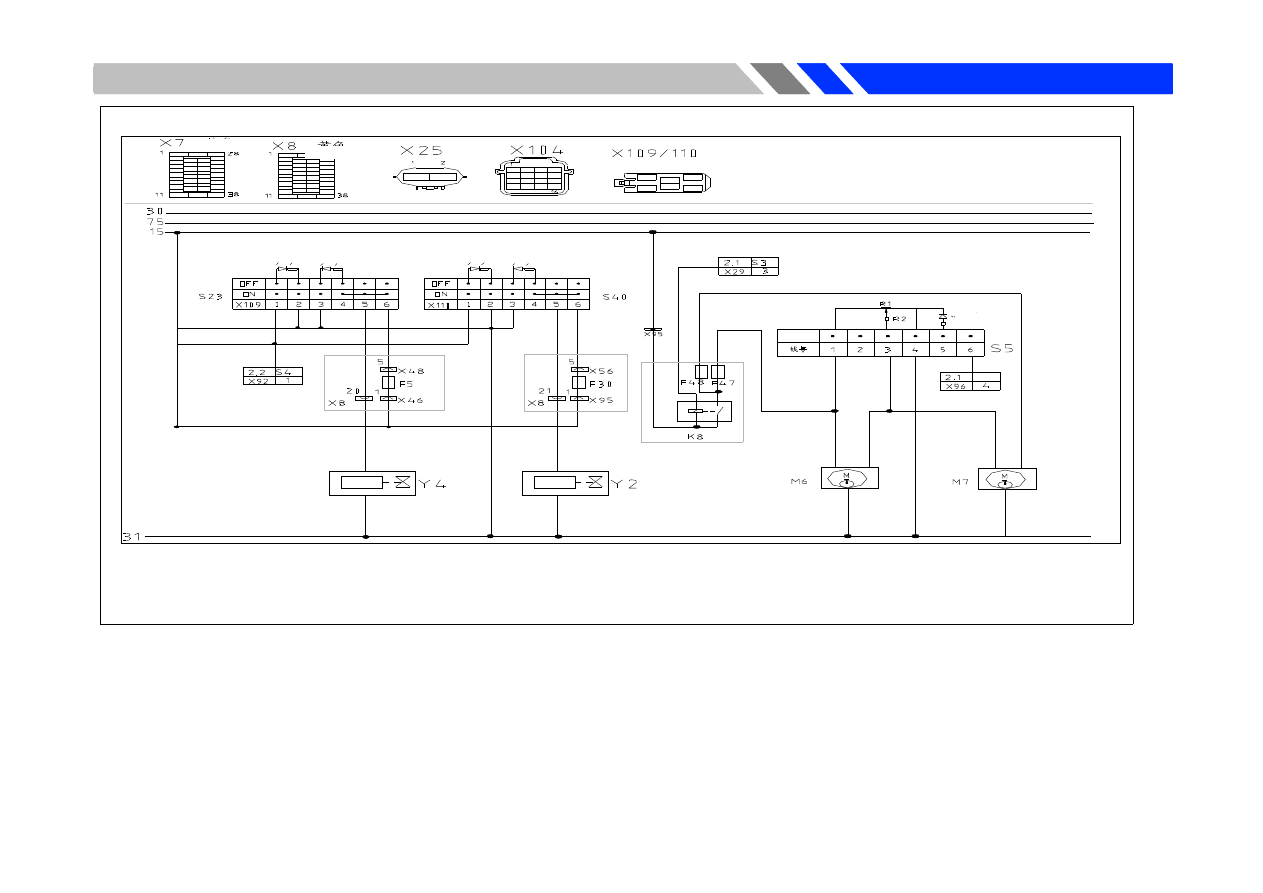

S23  Выключатель  межосевой  блокировки  дифференциала    S40  Выключатель  межколесной  блокировки  дифференциала    S5  Переключатель  регулировки
освещения    M6    электромотор  регулирования  света  правых  передних  фар    M7электромотор  регулирования  света  левых  передних  фар    Y2
Электромагнитный клапан межколесной блокировки дифференциала    Y4 Электромагнитные клапан межосевой блокировки дифференциала    X8 Разъем для
подключения шасси к кузову 3    X109/110 Разъемы выключателей межосевой блокировки дифференциала и межколесной блокировки дифференциала



5. Электромагнитный клапан между блокировки колес дифференциального моста, электромотор диммирования передних фар



105

Инструкция  по  эксплуатации  серии  J6P
«Зефан» коммерческого автомобиля.



Приложения и данные





Э

л

ек

тр

и

че

ск

и

е с

хе

м

ы



6

5

1

2

3

4



6. Электрические аксессуары ВОМ (часы, кассетные плееры и прикуриватель)



Зеленый



Ярко-красный



Ярко-красный



Зеленый




A1 радио и    плеер    B10 Влево / Вправо полный спектр спикера    B11 Влево / Вправо сабвуферы    R2 прикуриватель    W1 антенна    S43 Выключатель ВОМ    S44 Выключатель ВОМ    Y11
Электромагнитный  клапан    Y12  Электромагнитный  клапан    F17  Предохранитель  кварцевых  часов    F37  Блок  предохранителей    F13  Предохранитель  радиоприемника  и  прикульвателя
F53  предохранитель  ВОМ    F54  Предохранитель  парковки  ВОМ    X112  /  113  ВОМ/  разъемы  парковочных  ВОМ    X31  Разъем  выключателя  радиоприемника    X35  Разъем  прикульателя
X103 Разъем радиоприемника    X20/21 Разъем стыковки приборов с электрическими проводами правой и левой сторон кузоваовв
