Грузовик FAW CA5250GJBP66K2T1E4. Руководство - часть 25



94

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Приложения и данные



Отверстия соединителей

Цвета соответствующих проводов

Площадь поперечного сечения

Функция

1

R（Красный）

4.0

Электропитание

2

R/W（Красный /желтый）

1.5

Электропитание

3

B（Красный желтый）

4.0

Соединение металлическое

4

B（Красный желтый）

1.5

Соединение металлическое

5

BL/Y（Синий/желтый）

1.5

Индикатор ABS прицепа





















95

Инструкция  по  эксплуатации  серии  J6P
«Зефан» коммерческого автомобиля.



Приложения и данные





Э

л

ек

тр

и

че

ск

и

е с

хе

м

ы



Электрические схемы

6

5

2

3

4

1

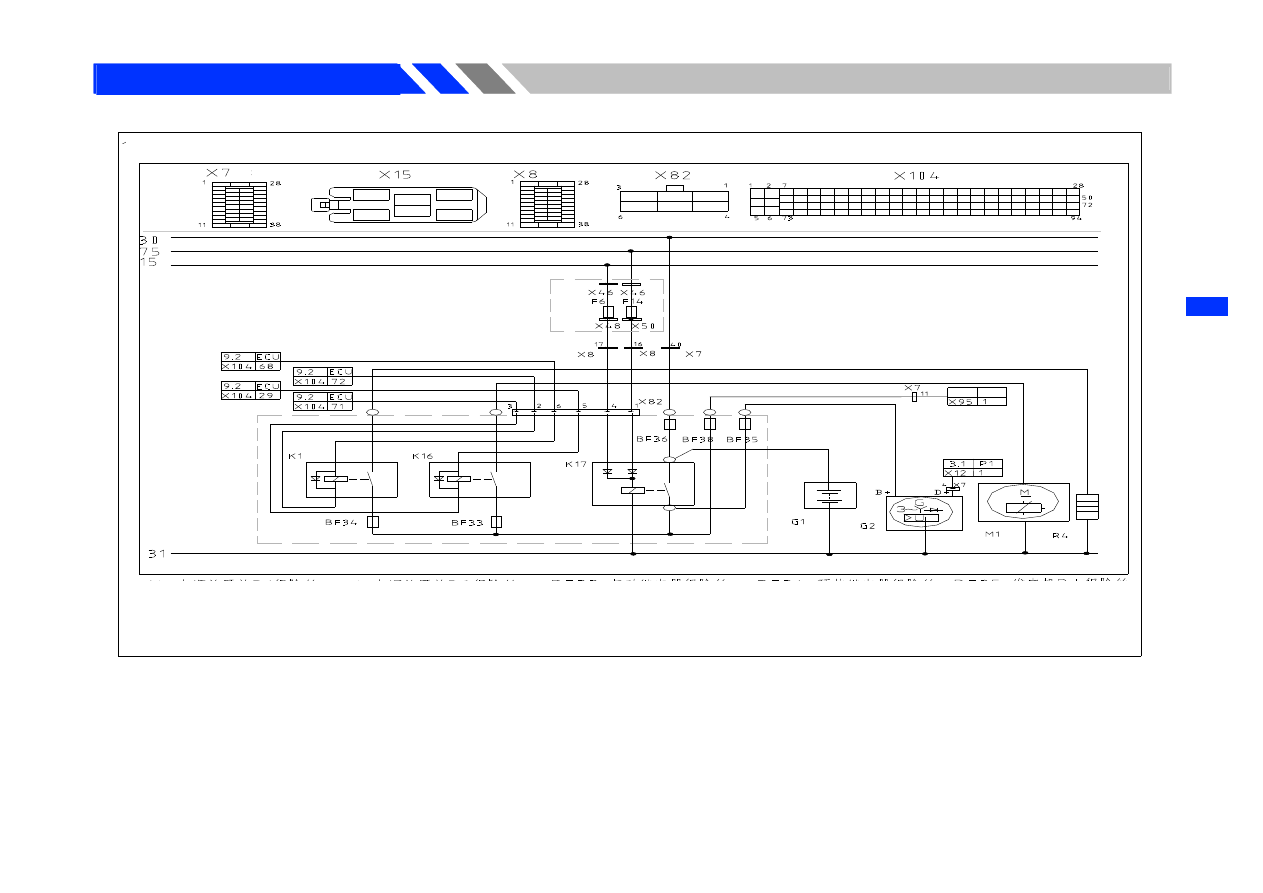

1. Система электропитания Пусковая система Система подогревателей

Коричневый



Жёлтый

Генвыключатель  питания  F14  Предохранитель  B1      Генвыключатель  питания  F6  Предохранитель  B2      Предохранителб    Предохранитель  пускового  реле  B  F33      Предохранитель
подогревательного  реле    BF34      Предохранитель    B+  генератора  BF35      Предохранитель  переключателя  зажигания  BF36      Предохранитель  в  ящике  с  плавкими  предохранителями
BF38      F45 Предохранитель подогревателя      K1 Подогревательное реле      K16 пусковое реле
K17 общий рубильник электропитания    M1 стартер      R4 подогреватель воздуха    G1Аккумулятор      G2 генератор переменного тока    X7 Стыковый разъемна шасси кузова      X8 Стыковый
разъемна шасси кузова 3      X82 Разъемраспределительного ящика      X46-57 93-100 Блок с плавкими предохранителями A-P    O-T/Y/RA/RB/RC/RD      X15 разъем переключателя стартера
предварительного нагрева



96

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Приложения и данные



4

3

5

6

2

1



Красный

Ярко-красный

Оранжевый

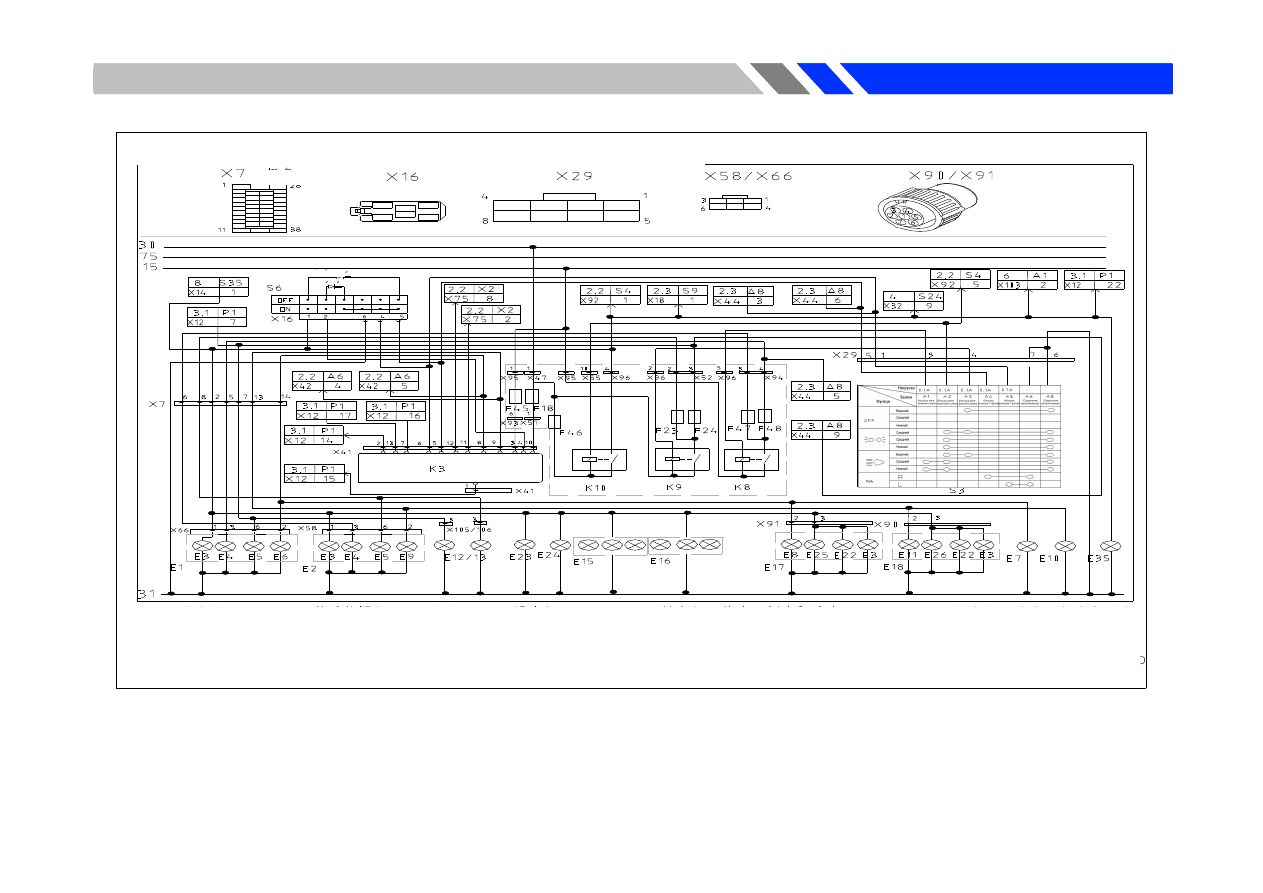

2    1Овсещение и сигнал (

ближний свет, дальний свет,ЭУП , лампочка )




E1.2 Правый и левый передние фонари    E3 Передний и задний позиционные светофоры    E4 лампа    ближнего света    E5 лампа дальнего света    E6,7,8 ЭУП лево-переднего положения на левой стороне и лево-заднего
E9,10,11  ЭУП  право-переднего  положения  На  правой  стороне  и  право-заднего    E23/24  Передний  фонарь,  направо  и  налево    E25/26  Задний  фонарь  ,  направо  и  налево    F46  Предохранитель  реле  задней  фары    F45
Предохранитель подогревателя    F23/24 Предохранитель реле дальнего света правого и левого положения    F18 Предохранитель мигателя    E12/13 Второй дальний свет и противотуманный фара    K3 Мигатель    K8 Реле
ближнего  света    K9  Реле  дальнего    света    K10  Реле  задней  лампы    S3  Переключатель  света    S6  Выключатель  аварийной    X7  Стыковый  разъем3  на  шасси  кузова    X16  Выключатель  аварийной    X29
Разъемпереключателя света    X46-57 93-100 Блок с плавкими предохранителями A-P    O-T/Y/RA/RB/RC/RD    X58 Разъемпередне-правого света    X66 Разъемпередне-левого света    X90 Разъемзадней лампы правого узла
X91 Разъемзадней лампы левого узла    F48/47 Предохранитель реле ближнего света правого и левого положения    E35 Вентиляционный показатель



97

Инструкция  по  эксплуатации  серии  J6P
«Зефан» коммерческого автомобиля.



Приложения и данные





Э

л

ек

тр

и

че

ск

и

е с

хе

м

ы







1

2

6

5

3

4

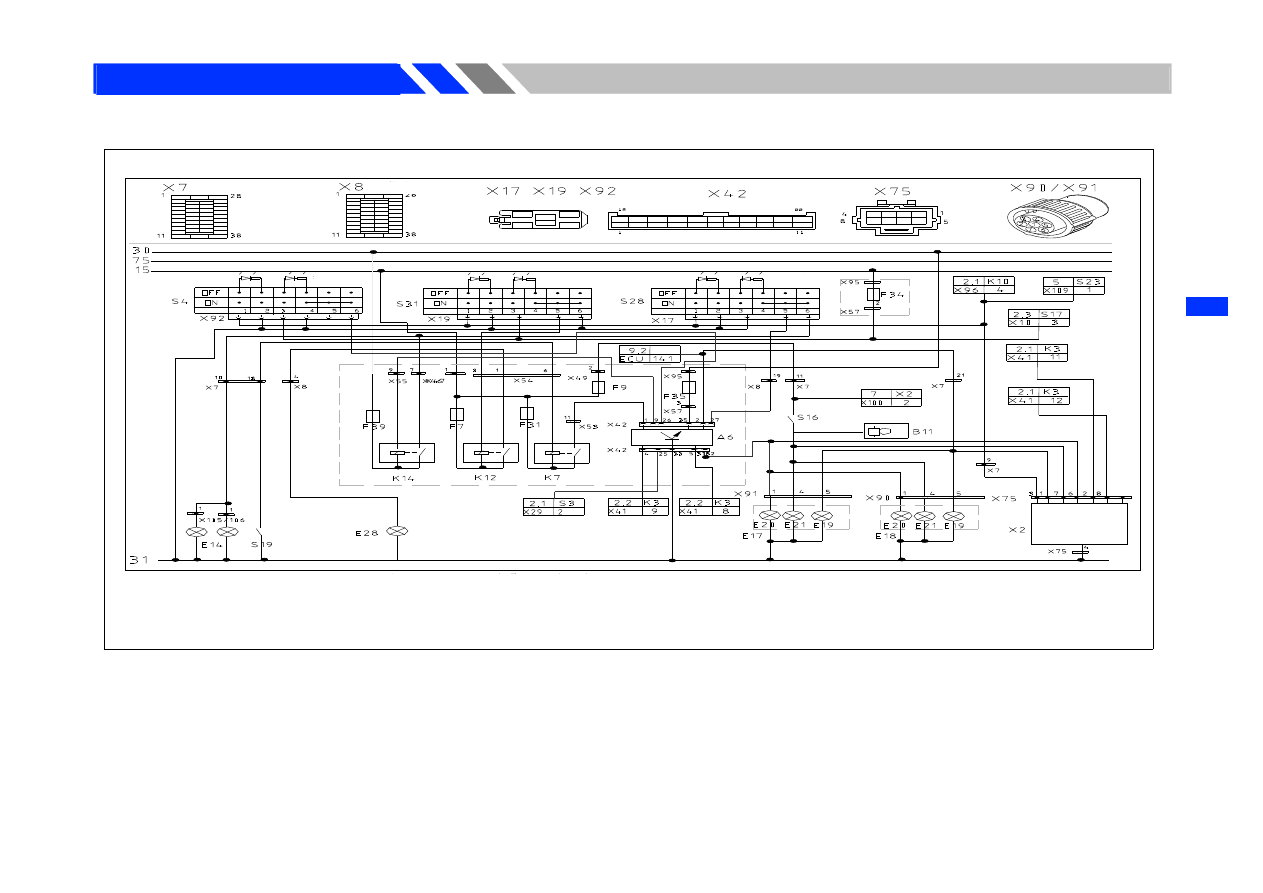

2.2 Овсещение и сигнал (противотуманные фары, тормозные фары, задние рабочие фары, задний ход-сигнал)

Оранжевый

Желтый

Зеленый

Ярко-зел

Зеленый

Ярко-зел

Ярко-зел

Зеленый

A6 Централизованный контроллер света    B11 уммер заднего хода    E14 Передние противотуманные фары правого и левого положения    E17/18 комбинированные фонари правого и левого положения    E19 Тормозной свет
E20 Задние противотуманные фары    E21 Лампа заднего хода    E28 Задние рабочие лампы    F31 Предохранитель реле тормозного света    F39 Предохранитель реле противотуманных фар    F7 Предохранитель реле задних
рабочих  ламп    F9  Предохранитель  лампы  заднего  хода    F35  Предохранитель  центрального  переключателя  света    K7  Реле  тормозного  света    K12  Реле  задних  рабочих  ламп    K14  Реле  противотуманных  фар    S4
Переключатель передних противотуманных фар    S16 Переключатель лампы заднего хода    S19 Передний тормозной переключатель    S19 Переключатель задних противотуманных фар    S31 Переключатель задних рабочих
ламп    X2  Питательная  розетка  автоприцепа    X7/9  Стыковый  разъемна  шассии  кузова  2/4    X17  Переключательный  разъемзадних    противотуманных  фар    X19  Переключательный  разъемзадних  рабочих  ламп    X42
Разъемцентрального  переключателя  света    X75  Разъемпитательной  розетки  автоприцепа    X90/91  Разъемзадней  лампы  правого  и  левого  узла    X92  Переключательный  разъемпередних  противотуманных  фар    X105/106
разъемпередних противотуманных фар
